1 STAVEBNÍ ÚPRAVY A NADSTAVBA OBJEKTU Č.P. 1 VE STARÉM HOBZÍ a r ch i t e k t o n i c k a s t u d i e f - plan, spol. s r.o. náměstí Míru 460, Slavonice červenec 2014

2 Architektonická studie charakteristika návrhu Identifikační údaje Název stavby: Stavební úpravy a nástavba č.p. 1 Staré Hobzí Místo stavby: Obec a k.ú. Staré Hobzí, p.č. 238/2 a p.č. st. 302, objekt č.p. 1 Předmět dokumentace: architektonická studie, zak.č Stavebník: Projektant (vč. adresy) Zodpovědný projektant: RESIDENT 2000 o.p.s. Svobodova 106, Dačice f-plan spol. s r. o., náměstí Míru 460, Slavonice Ing. arch. Eva Marečková Ing. Jiří Kopr, ČKAIT autorizovaný inženýr pro pozemní stavby Tento návrh zpracovává architektonickou studii využitelnosti objektu občanské vybavenosti (kanceláře, závodní jídelna a ubytovna) ve Starém Hobzí. Z historie Objekt byl postaven v 80. letech 20. století jako zázemí JZD Staré Hozbí. Objekt sloužil jako závodní jídelna, ubytovna a kanceláře se zasedací místností. Součástí objektu byla velká kotelna na tuhá paliva a garáže. Stávající stav jedná se o dvoupodlažní objekt o dvou podlažích, s rovnou střechou. Dispozice: 1. Nadzemní podlaží: sklady kuchyně, garáže, kotelna s uhelnou, kanceláře a zasedací místnost. 2. Nadzemní podlaží: kuchyně, jídelna, sociální zařízení, bar, ubytovna. Zastavěná plocha: 710 m2 1. Nadzemní podlaží Na jižní, východní a západní stranu jsou orientovány byty klientů, severní orientaci mají místnosti společenské, sociálních zařízení, koupelna s rehabilitací, lékařská ordinace-masáže, schodiště a technické místnosti. Počet bytů 5, z toho 2 byty velikosti 1+0 a 3 byty velikosti 1+1 pro manželskou dvojici. 2. Nadzemní podlaží Na jižní, východní a západní stranu jsou orientovány byty klientů, severní orientaci mají místnosti sociálních zařízení, kancelář, pečovatelky, hlavní vstup, výtah, schodiště, technické místnosti. Počet bytů 8, z toho 8 bytů velikosti 1+1 pro manželskou dvojici. 3. Nadzemní podlaží Na jižní, východní a západní stranu jsou orientovány byty klientů, severní orientaci mají místnosti skladů, technické místnosti, kuřárny, výtah a schodiště. Počet bytů 10, z toho 5 bytů velikosti 1+0 a 5 bytů velikosti 1+1 pro manželskou dvojici. Část zpevněné plochy před jižní fasádou objektu bude vybourána a zatravněna, část se bude využívat jako odstavná plocha pro osobní vozidla pečovatelek a návštěvníků. Sad východně od objektu by mohl sloužit pro letní posezení klientů. Ve Slavonicích, 30. července 2014 Eva Marečková Charakteristika návrhu Záměrem investora je přestavět tento objekt na dům s pečovatelskou službou. Koncepce návrhu vychází z požadavků investora, z místních podmínek a z orientace ke světovým stranám. Zastavěná plocha: 710 m2 Obestavěný prostor: 7972 m3 Počet bytů: 23 bytů z toho: 7 bytů 1+0 a 16 bytů 1+1

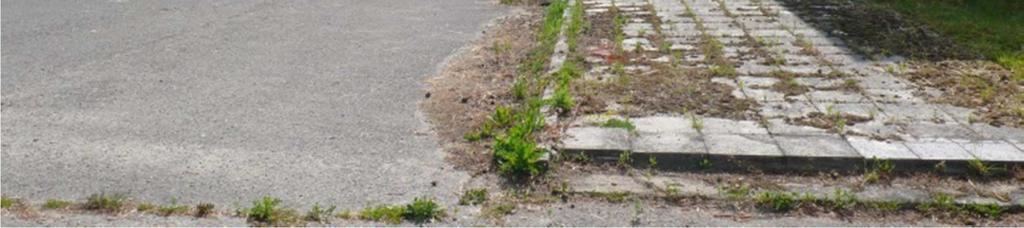

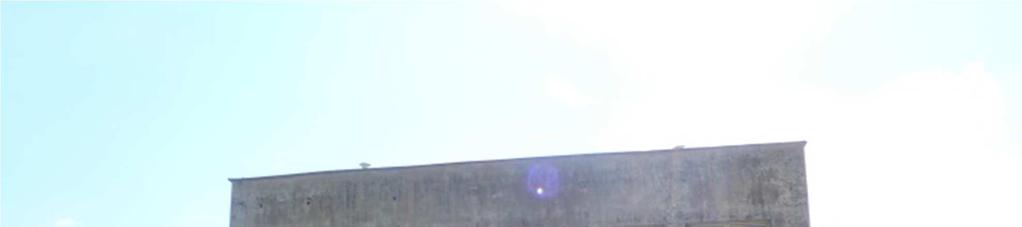

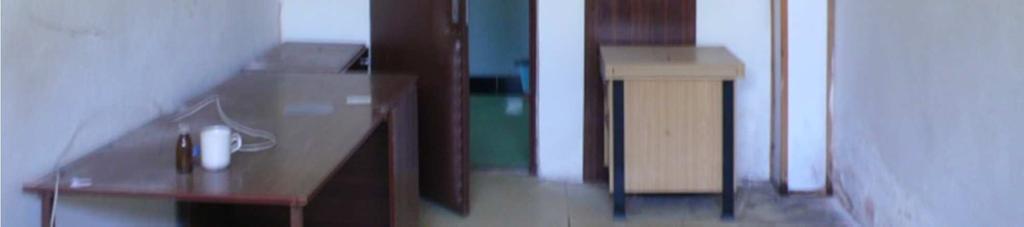

3 Fotodokumentace stávajícího stavu Severní průčelí budovy Jižní průčelí budovy Kancelář Zasedací místnost Východní průčelí budovy Západní průčelí budovy Kancelář Schodiště Vstupní část Pohled na sad Jídelna Kuchyně Pokoj ubytovny

4 sta vajıc ı stav s irs ı vztahy situace

5 LEGENDA PLOCH ZASTAVĚNÁ PLOCHA PLOCHA CHODNÍKŮ POJÍZDNÁ PLOCHA ZATRAVNĚNÁ PLOCHA VSTUPY DO BUDOVY SITUACE STAVBY 1: 500

6 TECHNICKÁ MÍSTNOST m m2 TECHNICKÁ MÍSTNOST m m m2 SCHODIŠTĚ m2 SKLAD m m2 ÚKLID 7.08 m m2 SPOLEČENSKÁ MÍSTNOST m2 KUCHYŇKA 5.50 m m m2 KOUPELNA + MASÁŽE m m2 SKLAD m m2 LÉKAŘ + REHABILITACE m2 WC M + Ž m2 SCHOD. HALA m2 OVÉ PLOCHY PROVOZNÍ PLOCHY VÝTAH 4.53 m NADZEMNÍ PODLAŽÍ 1: 100

7 m m m m2 SCHODIŠTĚ m2 SKLAD 9.37 m2 ÚKLID 7.08 m m m m m m2 PEČOVATELKY m m2 KANCELÁŘ m m2 SCHOD. HALA m2 OVÉ PLOCHY PROVOZNÍ PLOCHY VÝTAH 4.53 m NADZEMNÍ PODLAŽÍ 1: 100

8 m m m m2 SCHODIŠTĚ m2 KNIHOVNA m m m m m m2 KLUBOVNA m m2 SKLAD 7.98 m m2 ÚKLID m m2 KUŘÁRNA 5.29 m2 SCHOD. HALA m2 OVÉ PLOCHY PROVOZNÍ PLOCHY VÝTAH 4.53 m NADZEMNÍ PODLAŽÍ 1: 100

9 SEVERNÍ POHLED JIŽNÍ POHLED POHLEDY 1: 200

10 STAVEBNÍ ÚPRAVY A NÁSTAVBA Č.P. 1 STARÉ HOBZÍ Předpokládaná cena navrhovaného řešení (náklady stavby) - hrubý odhad A/ STÁVAJÍCÍ DVĚ NADZEMNÍ PODLAŽÍ - REKONSTRUKCE ,- Kč B/ NÁSTAVBA TŘETÍHO NADZEMNÍHO PODLAŽÍ ,- Kč C/ VENKOVNÍ ZAŘÍZENÍ (sítě, venkovní a sad. úpravy,posezení,parkování atd.) ,- Kč CELKEM ,- Kč Ceny jsou uvedeny bez daně z přidané hodnoty.
