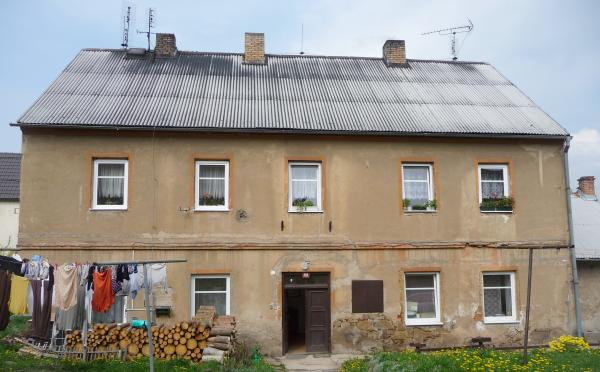

Bytový dům, V jamce č.p.191 Jesenice

Transkript

1 Ing. M. Veverka projekce IČO * mvprojekce@mvprojekce.cz Milana Schneibergová HIP autorizovaný ing Město, Mírové náměstí 368, Dokumentace stávajícího stavu zakázka č. část / PD přílohy dle u paré 0 / 2 MV

2 Ing. M. Veverka projekce IČO * mvprojekce@mvprojekce.cz / zak.č. Zaměření a dokumentace současného stavu Obytný dům, V jamce č.p.191 objednatel Město, Mírové náměstí 368, Obsah S S101 S101-1 S102 S103 S104 S105 S106 S107 S108 S109 S110 S111 Technická zpráva Situace širších vztahů Situace 1.PP 1.NP 2.NP Krov Řez A - A' Řez B - B' Pohled východní Pohled severní Pohled západní Pohled jižní 1 : : : 50 1 : 50 1 : 50 1 : 50 1 : 50 1 : 50 1 : 1 : 1 : 1 : MV fotodokumentace - fotografie ve formátu "jpg" na CD

3 Ing. M. Veverka projekce IČO * mvprojekce@mvprojekce.cz Technická zpráva Město, Mírové náměstí 368, stávající stav Technická zpráva zakázka č. přílohy 3 str. paré, složka 0/2 MV

4 Ing. M. Veverka projekce staveb S Technická zpráva 1. Identifikace stavby Název stavby : Obytný dům Místo stavby : V jamce č.p. 191, Objednatel : Město, Mírové náměstí 368, Zpracovatel : Ing. M. Veverka projekce autorizace /II, IČO Projektant :, M. Schneibergová Účel : Zak. č. : 2. Charakteristika a popis objektu 2.1 Dispoziční uspořádání Obytný dům č.p.191 je vystavěn na pozemku č. 151 v ulici V jamce na snížené části území mezi kostelem sv, Petra a Pavla a obecním úřadem. Je samostatný s obdélníkovým půdorysem o rozměrech 9,5x17,0m prodlouženým na severní straně hospodářskou přístavbou s lichoběžníkovým půdorysem. Orientován je podélnou osou rovnoběžně s uličkou V jamce procházející podél západní strany domu. Jediný vchod je na východní straně v příčné ose půdorysu z volného prostranství před domem. Vlastní dům má dvě nadzemní podlaží bez podsklepení a půdu. Zastřešen je sedlovou střechou. Všechna podlaží spojuje jednoramenné schodiště zatočené do tvaru L ve střední části půdorysu. V 1.NP jsou dva byty velikosti 2+1. Oba byty mají vlastní koupelnu přístupnou z předsíně a samostatné WC, které jsou umístěny v bloku schodiště. Byt vpravo od vchodu je uživatelem v současnosti stavebně upravován. V 2.NP jsou rovněž dva byty. Byt v levé (jižní) části půdorysu má tři obytné místnosti a koupelnu vybavenou sprchovým koutem ( * mvprojekce@mvprojekce.cz IČO DIČ CZ

5 Ing. M. Veverka projekce staveb umístěnou ve stavebně neděleném prostoru společně s kuchyňským koutem, který zároveň slouží jako vstupní část bytu. Byt vpravo má tři obytné místnosti, kuchyň a koupelnu. Oba byty mají samostatné WC umístěné rovněž v bloku schodiště a přístupné ze společné chodby. Obytné místnosti a kuchyně všech bytů jsou přímo osvětleny a větrány okny. Společné prostory tvoří chodba se schodištěm a půda. K severnímu štítu je přistavěn samostatný hospodářský objekt s lichoběžníkovým půdorysem. Je přízemní s podsklepením. Zastřešen je sedlovou střechou s hřebenem kolmým na štít obytného domu. Má samostatný vstup z prostranství na východní straně a od obytného domu je stavebně zcela oddělen. Přízemí a sklep jsou propojeny jednoramenným schodištěm, půdní prostor je přístupný pouze po žebříku a dvířky v severním štítu. Přístavek je nájemníky využíván převážně na uskladnění paliva. 2.2 Konstrukční část Druh a stav konstrukcí objektu byl ověřen pouze vizuálně bez použití sond, případně diagnostických metod. Při prohlídce nebyly zjištěny závažné statické poruchy. Obě části objektu jsou založeny pravděpodobně na základových pasech z lomového kamene. Nosné stěny v úrovni 1.NP jsou vyzděny z kamenného nebo smíšeného zdiva doplněného cihelnými dozdívkami, 2.NP obytného domu je vyzděno z plných pálených cihel. Novodobé drobné úpravy dispozice jsou provedeny z cihel, porobetonových příčkovek i příčkami s dřevěnou sendvičovou konstrukcí. Stropy v obou podlažích obytného domu mají rovný podhled a jsou pravděpodobně dřevěné trámové s podlahou na násypu a záklopu a s podhledem z rákosové omítky na podbíjení. Oba stropy přístavby mají rovněž rovný podhled, ale jejich konstrukci nelze bez použití sond jednoznačně určit. Schodiště obytného domu má dřevěnou fošnovou konstrukci uloženou na přilehlé vnitřní nosné stěně a vřetenové zdi. Schody v přístavbě jsou cihelné. Podlaha společné chodby v obou podlažích má nášlapnou vrstvu z PVC, v bytech je v předsíních a kuchyních rovněž PVC, v pokojích koberce nebo PVC a v koupelnách ker. dlažby. Podlaha půdy je z prken. Obě podlaží přístavby mají podlahy z bet. mazaniny. Okna v obou podlažích obytného domu byla vyměněna za plastová, vchodové dveře a dveře i okna přístavby jsou původní dřevěné. Vnitřní dveře jsou dřevěné převážně ( * mvprojekce@mvprojekce.cz IČO DIČ CZ

6 Ing. M. Veverka projekce staveb do kovových lisovaných zárubní. Sedlový krov má dřevěnou trámovou konstrukci hambalkové soustavy s vaznými trámy plných vazeb pod úrovní podlahy půdy. Půdní prostor přístavku nebyl přístupný. Krytina obou částí je z vlnitého plechu na laťování. 2.3 Technika prostředí staveb Dům je napojen na veřejnou distribuční síť elektro, vodovod a kanalizaci. Trasy jednotlivých přípojek jsou zakresleny na základě informací uživatelů bytů. Vodovodní přípojka je přivedena z řadu v uličce V jamce na západní straně pod podlahou 1.NP do vodoměrné šachty v chodbě vedle vchodu. Podružné vodoměry jsou v jednotlivých bytech. Vnitřní splašková kanalizace je svedena do bývalé jímky na západní straně domu, do které je zaústěna kanalizační přípojka z řadu v ulici V jamce. Do venkovní ležaté kanalizace jsou zaústěny i střešní svody obytného domu, svody přístavby jsou svedeny na terén. Kabelová přípojka nn je vedena pod omítkou po fasádě z pilíře na JZ nároží domu do elektroměrové skříně vpravo od vchodu. Vytápění bytů je řešeno individuálně lokálními topidly na tuhá paliva, byt v severní části 2.NP má navíc jedna akumulační kamna. Pro TUV jsou v sociálním zařízení bytů instalovány el. bojlery. Kuchyně jsou vybaveny el. sporáky, byt v severní části 2.NP má plynový sporák s lahví PB umístěnou v hospodářské přístavbě. Objekt je chráněn bleskosvodem. V u ( * mvprojekce@mvprojekce.cz IČO DIČ CZ

7 č.p.191 Katastrální území: u a Legenda č.p.: 191 Část obce: Číslo LV: 01 Typ budovy: budova s číslem popisným Způsob využití: objekt k bydlení Parcelní číslo: 151 Výměra [m2]: 158 Katastrální území: u a Typ parcely: Parcela katastru nemovitostí Mapový list: DKM Určení výměry: Graficky nebo v digit. mapě Druh pozemku: zastavěná plocha a nádvoří Situace širších vztahů Město, Mírové nám. 368,, zakázka 1:500 paré, výkres, příloha S101 MV

8 Situace 155 V jamce býv. jímka kanalizační přípojka (neověřeno) vodovodní přípojka č.p Legenda Vnější splašková kanalizace (neověřená rasa) Vodovodní přípojka (neověřená trasa) Přípojka elektro nn (neověřená trasa) Situace Město, Mírové nám. 368,, zakázka 1:250 paré, výkres, příloha S101-1 MV

9 (750) 1. podzemní podlaží bet. mazanina - 2, s.v. 1, Milana Schneibergová Město, Mírové nám. 368,, Stávající stav 1.PP - půdorys zakázka č. 1:50 výkres, příloha S102 MV

10 B' A' 1. nadzemní podlaží (860) (860) 1/ (860) / (860) (860) / s.v.2, # 540 kamna /2550 B s.v.2, (860) s.v.2, s.v.2, / s.v.2, (860) s.v.2, s.v. 3, ± 0,000 s.v.2, A s.v.2, / (860) / kamna # s.v.2, s.v.2, / (860) s.v. 2,540 ± 0, s.v.2, Legenda Tabulka místností ozn. 101 Chodba, schodiště Milana Schneibergová Místnost, Předsíň Koupelna Kuchyně Pokoj m² druh 13,9 Pokoj 10,0 12,3 WC 0,6 Předsíň WC Koupelna Kuchyně Pokoj Pokoj 8,3 3,8 2,7 3,0 0,8 3,6 10,8 12,6 21,3 podlaha PVC PVC keramická dlažba PVC koberec koberec keramická dlažba dřevotř. desky 131 Zádveří 4,1 bet. mazanina 132 Schodiště 3,7 keramická dlažba keramická dlažba keramická dlažba koberec bet. mazanina 133 Komora 18,6 bet. mazanina Stávající stav 1.NP - půdorys poznámka Ing. Mir. Veverka Město, Mírové nám. 368,, zakázka č. 1:50 výkres, příloha S103 MV

11 B' A' 2. nadzemní podlaží (0) 1/ (0) 1130/ (0) / (0) 810 1/ (0) 1120/ s.v.3, kamna 213 B # s.v.3, / (0) kamna # s.v.3, , s.v.3, s.v.3, / (0) s.v.3, s.v. 3, s.v.3, , / (0) s.v.3, s.v.3, A kamna 1250 # / (0) /540(1450) aku , s.v. 3, s.v.3, / (0) s.v.2, PB Legenda Tabulka místností ozn. Milana Schneibergová m² druh 201 Chodba, schodiště 12,8 PVC Místnost, Kuch. kout Koupelna Pokoj Pokoj Pokoj 16,8 11,9 13,9 WC 0,7 Předsíň 1,9 Koupelna 2,7 Pokoj Pokoj WC 14,9 11,4 12,6 0,8 podlaha koberec PVC 223 Kuchyně 9,5 PVC Pokoj 4,4 3,4 PVC keramická dlažba koberec koberec keramická dlažba keramická dlažba PVC PVC PVC keramická dlažba Stávající stav 2.NP - půdorys poznámka Ing. Mir. Veverka Město, Mírové nám. 368,, zakázka č. 1:50 výkres, příloha S104 MV

12 Krov B' A' ZT prkna + 7, B A Milana Schneibergová Stávající stav Krov - půdorys Město, Mírové nám. 368,, zakázka č. 1:50 výkres, příloha S105 MV

13 Řez A - A' + 11, , NP - 0, x224,7/240 17x198,8/ , NP ± 0, NP - 1,400 Milana Schneibergová Město, Mírové nám. 368,, Stávající stav Řez A - A' zakázka č. 1:50 výkres, příloha S106 MV

14 Řez B - B' + 11, , NP , NP , ± 0, NP - 0,950 Milana Schneibergová Město, Mírové nám. 368,, Stávající stav Řez B - B' zakázka č. 1:50 výkres, příloha S107 MV

15 Východní pohled + 11, , NP + 3, NP ± 0, NP - 2, PP Východní pohled V jamce č.p.191 Město, Mírové nám. 368,, zakázka 1: paré, výkres, příloha S108 MV

16 Severní pohled + 11, , NP + 3, NP + 1,500 ± 0, NP - 1,900-2, PP Severní pohled V jamce č.p.191 Město, Mírové nám. 368,, zakázka 1: paré, výkres, příloha S109 MV

17 Západní pohled + 11, , NP + 3, NP ± 0, NP - 2, PP Západní pohled V jamce č.p.191 Město, Mírové nám. 368,, zakázka 1: paré, výkres, příloha S110 MV

18 Jižní pohled + 11, , NP + 3, NP - 0,500-0, ± 0, NP Jižní pohled V jamce č.p.191 Město, Mírové nám. 368,, zakázka 1: paré, výkres, příloha S111 MV
