Strojírenský zkušební ústav, s.p.
|
|
- Vladimíra Křížová
- před 8 lety
- Počet zobrazení:
Transkript
1 Strojírenský zkušební ústav, s.p. Energetické štítkování tepelných čerpadel sezónní topný faktor SCOP Ing. Antonín Kolbábek Zkušební technik Zkušebna tepelných a ekologických zařízení ( kolbabek@szutest.cz, ) FOR ARCH 2015: Tepelné čerpadlo energetický zdroj vytápění i chlazení,
2 Osnova prezentace: Strojírenský zkušební ústav, s.p. úvodní představení Zkušebna tepelných čerpadel COP = ČSN EN až 4 SCOP = ČSN EN 14825, směrnice ErP EHPA Regulations, Nová zelená úsporám, Kotlíkové dotace, Závěr
3 BRNO JABLONEC NAD NISOU Od roku 1965 Strojírenský zkušební ústav, s.p. = 50 let Autorizovaná osoba 202 Notifikovaná osoba 1015
4 Strojírenský zkušební ústav, s.p.
5 Strojírenský zkušební ústav, s.p. (dále SZÚ) se zabývá: - akreditovanou certifikací výrobků, systému managementu, pracovníků - je akreditovaným inspekčním orgánem - má akreditované zkušební a kalibrační laboratoře V oblasti tepelných čerpadel: - je členem národní komise pro udělování značky QL v ČR - je členem evropské komise pro vytváření pravidel značky kvality SZÚ je registrované test centrum EHPA (European Heat Pump Association)
6 Zkoušíme tepelná čerpadla (A/W) = Vzduch/Voda do výkonu 45 kw topení, 25 kw chlazení (B/W) = Země/Voda do výkonů 63 kw v režimu topení i chlazení (W/W) = Voda/Voda do výkonů 80 kw v režimu topení i chlazení (DHW) = Tepelná čerpadla pro ohřev teplé vody (DX) = Přímý výpar Testujeme v rozmezí teplot -30 C až 45 C u vzduchu, při libovolné vlhkosti Teplota vody, solanky bez limitu

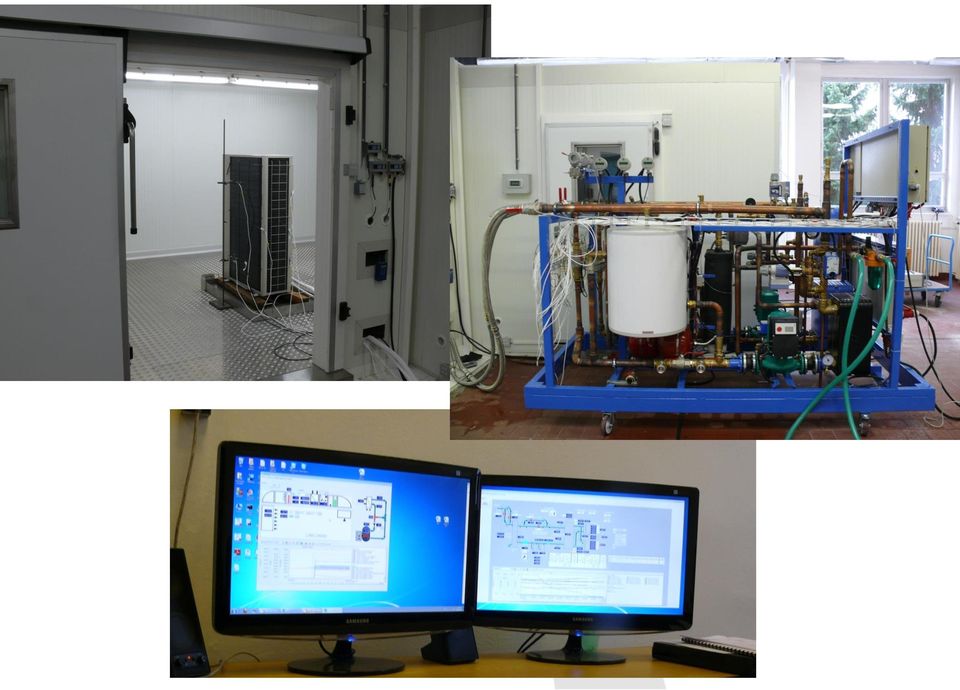

7 Zkušební kabina č. 1 Měřící hydraulická smyčka (MAR 01)
8
9
10 ČSN EN (elektrická TČ) ČSN EN ISO (metoda scanování) Akustický výkon L W (A)
11
12

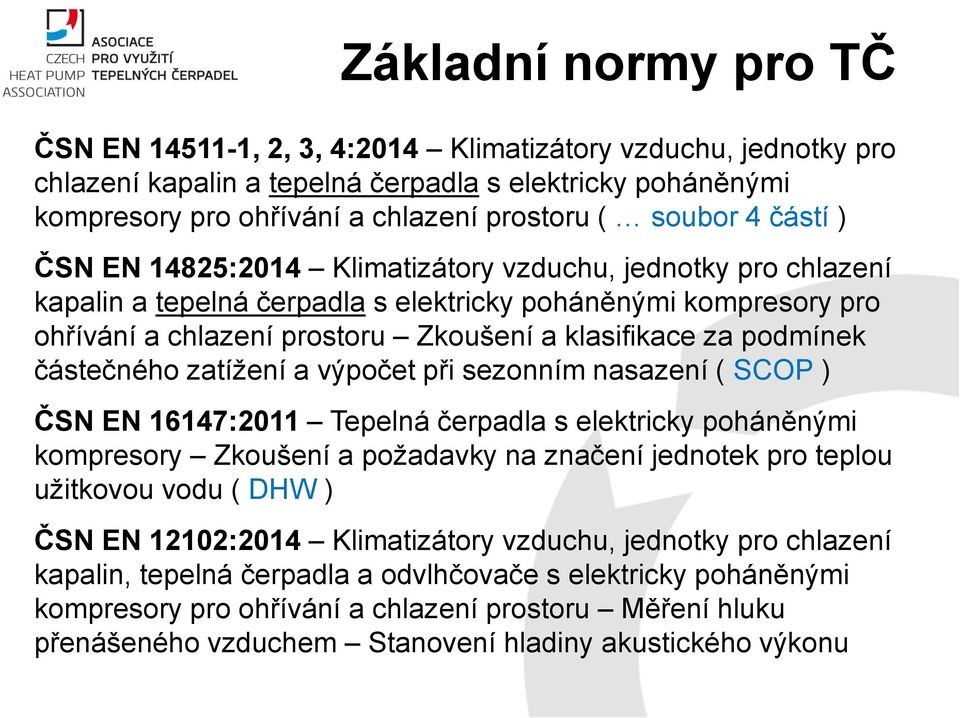

13 Základní normy pro TČ ČSN EN , 2, 3, 4:2014 Klimatizátory vzduchu, jednotky pro chlazení kapalin a tepelná čerpadla s elektricky poháněnými kompresory pro ohřívání a chlazení prostoru ( soubor 4 částí ) ČSN EN 14825:2014 Klimatizátory vzduchu, jednotky pro chlazení kapalin a tepelná čerpadla s elektricky poháněnými kompresory pro ohřívání a chlazení prostoru Zkoušení a klasifikace za podmínek částečného zatížení a výpočet při sezonním nasazení ( SCOP ) ČSN EN 16147:2011 Tepelná čerpadla s elektricky poháněnými kompresory Zkoušení a požadavky na značení jednotek pro teplou užitkovou vodu ( DHW ) ČSN EN 12102:2014 Klimatizátory vzduchu, jednotky pro chlazení kapalin, tepelná čerpadla a odvlhčovače s elektricky poháněnými kompresory pro ohřívání a chlazení prostoru Měření hluku přenášeného vzduchem Stanovení hladiny akustického výkonu
14 kw,[ - ] A 15/ W55 Tepelné čerpadlo přečerpává teplo z nízké teplotní hladiny na hladinu vyšší Tepelné čerpadlo při W35 Výkon Příkon COP A7 / W Teplota vzduchu [ C]
15 ČSN EN Tepelné čerpadlo vzduch/voda topení Low temperature applications Standardní podmínky hodnocení Provozní podmínky hodnocení Venkovní vzduch Odváděný vzduch Venkovní vzduch Venkovní výměník tepla Vstupní Vstupní teplota teplota mokrého suchého teploměru teploměru C C Vnitřní výměník tepla Vstupní teplota vody C Vstupní teplota vody C Obdobně se testují teploty na vodě při výchozí podmínce: Medium temp. appl. = 45/40 C High temp. appl. = 55/47 C Very high temp. appl. = 65/55 C
16 Zkušební podmínky země/voda Průtok solanky a vody V (m 3 /h) Venkovní výměník tepla Vstupní teplota solanky C Výstupní teplota solanky C Vnitřní výměník tepla Vstupní teplota vody C Výstupní teplota vody C B0/W35 V B5/W35 V B-5/W35 V B0/W45 V B5/W45 V B-5/W45 V B0/W55 V B5/W55 V B-5/W55 V B0/W65 V B5/W65 V B-5/W65 V ČSN EN
17 ČSN EN Zkušební podmínky voda/voda Průtok vody V (m 3 /h) Venkovní výměník tepla Vstupní teplota vody C Výstupní teplota vody C Vnitřní výměník tepla Vstupní teplota vody C Výstupní teplota vody C W10/W35 V W15/W35 V W10/W45 V W15/W45 V W10/W55 V W15/W55 V W10/W65 V W15/W65 V
18 ČSN EN
19 ČSN EN
20 SCOP ( Seasonal Coefficient Of Performance )
21 Nařízení EU č.811/2013 Ekolabel (ohřívače) Nařízení EU č.813/2013 Ekodesign (ohřívače) Nařízení EU č.812/2013 Ekolabel (ohřívače vody) Nařízení EU č.814/2013 Ekodesign (ohřívače vody)
22 ČSN EN (SCOP) klimatická pásma: A C W
23 Norma rozlišuje tři teplotní pásma: průměrné -10 C, chladné -22 C, teplé +2 C Pro každé teplotní pásmo je stanovený počet hodin při konkrétní venkovní teplotě. Dle ČSN EN a ČSN EN změříme v teplotních bodech (COP, Výkon, El. příkon) jako vstup pro výpočet do ČSN EN data od výrobce + změřené částečné příkony v různých režimech Obdobných tabulek 3x teplotní pásma 4x teplotní hladiny na vodě (35, 45, 55, 65 C)
24 ČSN EN 14825:2014 (SCOP) -7 C 2 C 7 C 12 C
25 SCOP je sezonní topný faktor z roční spotřeby tepla, je zde zahrnuta veškerá spotřeba elektrické energie (topný režim, pohotovostní režim, pohotovostní s výhřevem kompresoru, včetně elektrokotle a to i pokud není přímo součástí SCOPon z aktivního vytápění včetně elektrického kotle, bez pohotovostních příkonu SCOPnet pouze z aktivního vytápění
26
27 Zatížení /výkon TČ [kw] Tepelné čerpadlo s proměnlivým výkonem + el. dohřev 27kW Částečné zatížení vytápění Ph(Tj) [kw] Korigovaný tepelný výkon TČ Qw1_cor [kw] Navýšení částečného zatížení Ph(Tj) o toleranci 10% Snížení částečného zatížení Ph(Tj) o toleranci 10% Venkovní teplota vzduchu Tj [ C]
28 Zatížení /výkon TČ [kw] 27kW Tepelné čerpadlo ON/OFF + elektrický dohřev Částečné zatížení vytápění Ph(Tj) [kw] Korigovaný tepelný výkon TČ Qw1_cor [kw] Navýšení částečného zatížení Ph(Tj) o toleranci 10% Snížení částečného zatížení Ph(Tj) o toleranci 10% Venkovní teplota vzduchu Tj [ C]
29
30 Zatížení /výkon TČ [kw] Tepelné čerpadlo ON/OFF bez elektrického dohřevu ,5kW Venkovní teplota vzduchu Tj [ C]
31 SCOP > 4,375 Sezonní en. účinnost = SCOP / 2,5 (F1 + F2) Konstanta 2,5 je primární energie (elektrická) vyrobená s účinností 40%
32 SCOP > 3,750 Sezonní en. účinnost = SCOP / 2,5 (F1 + F2) Konstanta 2,5 je primární energie (elektrická) vyrobená s účinností 40%
33 NAŘÍZENÍ KOMISE (EU) č. 813/2013 ze dne Od 26. září 2015 sezónní energetická účinnost: (Od 26. září 2017) Nízkoteplotní tepelná čerpadla: nesmí být nižší než 115 %. (125 %) Vysokoteplotní tepelná čerpadla: nesmí být nižší než 100 %. (110 %)
34 ČSN EN 16147:2011 = DHW (tj. ohřev vody )
35 Nařízení EU č.812/2013 Ekolabel (ohřívače vody)
36 NAŘÍZENÍ KOMISE (EU) č. 814/2013 Ekodesign ohřívače vody Smíšená voda při 40 C XXL = 300 litrů, 3XL= 520 litrů, 4XL= 1040 litrů
37 Energy labelling tools
38 EHPA Testing Regulations Nová Zelená Úsporám, Kotlíkové dotace, SCOP
39 ZÁVĚR Protokol ze zkušebny Osvědčení o zkoušce Certifikáty,
40 Děkuji Vám za pozornost Ing. Antonín Kolbábek telefon: mobil:
