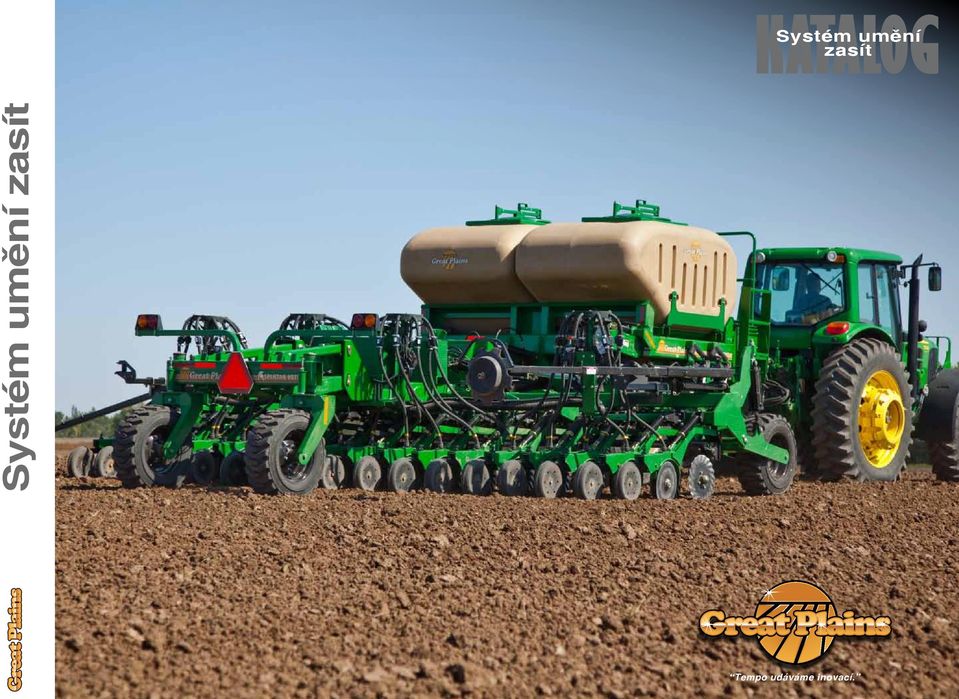

1 KATALOG Systém umění zasít Systém umění zasít Tempo udáváme inovací.

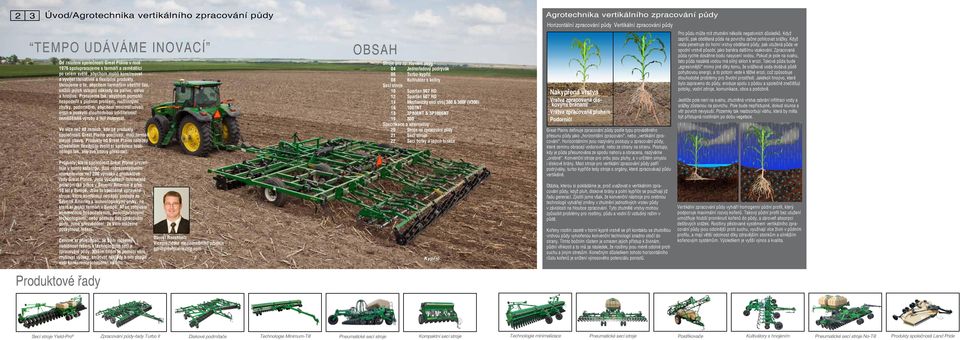

2 2 Úvod/Agrotechnika vertikálního zpracování půdy TEMPO UDÁVÁME INOVACÍ Od založení společnosti Great Plains v roce 1976 spolupracujeme s farmáři a zemědělci po celém světě, abychom mohli konstruovat a vyvíjet inovativní a flexibilní produkty. Usilujeme o to, abychom farmářům ušetřili čas, snížili jejich vstupní náklady na palivo, osivo a hnojivo. Pracujeme tak, abychom pomohli hospodařit s půdním profilem, rostlinnými zbytky, podorničím, abychom minimalizovali erozi a poskytli dlouhodobou udržitelnost zemědělské výroby a její ziskovost. Ve více než 40 zemích, kde se produkty společnosti Great Plains používají, mají farmáři stejné obavy. Produkty od Great Plains nabízejí uživatelům flexibilitu zvolit si správnou technologii tak, aby své obavy překonali. Produkty, které společnost Great Plains prezentuje v tomto katalogu, jsou reprezentativním vzorkem více než 200 výrobků z produktové řady Great Plains. Jsou výsledkem mnohaleté průkopnické práce v Severní Americe a přes 10 let v Evropě. Jsou to speciálně upravené stroje, které kombinují nejlepší postupy ze Severní Ameriky s technologickými prvky, na které si zvykli farmáři v Evropě. Ať se zabýváte konvenčním hospodařením, půdoochrannými technologiemi, nebo postupy bez zpracování půdy, jsme přesvědčeni, že Vám můžeme poskytnout řešení. Ceníme si příležitosti, že Vám můžeme nabídnout řešení v technologiích setí a zpracování půdy. Naším cílem je pomoci vám zvyšovat výnosy, snižovat náklady a tím posílit vaši konkurenceschopnost na trhu. Produktové řady Daniel Rauchholz Viceprezident mezinárodního prodeje gpi@greatplainsmfg.com OBSAH Stroje pro zpracování půdy 04 Jednořadový podrývák 06 Turbo-kypřič 08 Kultivátor s koltry Secí stroje 10 Spartan 907 HD 12 Spartan 607 HD 14 Mechanický secí stroj 00 & 00F (V00) NT 18 P806NT & P1006NT Specifikace a alternativy 20 Stroje na zpracování půdy 21 Secí stroje 22 Secí botky a jejich funkce Kypřič Agrotechnika vertikálního zpracování půdy Horizontální zpracování půdy Vertikální zpracování půdy Nakypřená vrstva Vrstva zpracovaná diskovými bránami Vrstva zpracovaná pluhem Podorničí Great Plains definuje zpracování půdy podle typu prováděného přesunu půdy jako horizontální zpracování, nebo vertikální zpracování. Horizontálními jsou nazývány postupy u zpracování půdy, které zeminu obracejí vodorovně, nebo ze strany na stranu. Postupy, kdy je půda přesunována ze spodu nahoru a obracena, nazýváme orebné. Konvenční stroje pro orbu jsou pluhy, a v určitém smyslu i diskové brány. Mezi stroje pro vertikální zpracování půdy patří podrýváky, turbo kypřiče tedy stroje s orgány, které zpracovávají půdu vertikálně. Otázka, kterou si pokládáme je, proč uvažovat o vertikálním zpracování půdy, když pluh, diskové brány a polní kypřiče se používají již řadu generací. Zjistili jsme však, že konvenční nástroje pro orebnou technologii vytvářejí změny v zhutnění jednotlivých vrstev půdy v závislosti na hloubce zpracování. Tyto zhutnělé vrstvy mohou způsobit problémy pro rostliny, půdu a vodní či vzdušný režim v půdě. Kořeny rostlin zaseté v horní kypré vrstvě se při kontaktu se zhutnělou vrstvou půdy vytvořenou konvenční technologií snadno otočí do strany. Tímto bočním růstem je omezen jejich přístup k živinám, půdní vlhkosti a to má za následek, že rostliny jsou méně odolné proti suchu a jiným stresům. Konečným důsledkem tohoto horizontálního růstu kořenů je snížení výnosového potenciálu porostů. Pro půdu může mít zhutnění několik negativních důsledků. Když zaprší, pak obdělaná půda na povrchu začne pohlcovat srážky. Když voda penetruje do horní vrstvy obdělané půdy, pak utužená půda ve spodní vrstvě působí, jako bariéra dalšímu vsakování. Zpracovaná půda rychle dosáhne bodu nasycení vodou. Pokud je pole na svahu, tato půda nasáklá vodou má silný sklon k erozi. Taková půda bude agresivnější mimo jiné díky tomu, že srážková voda dodává půdě pohybovou energii, a to potom vede k těžké erozi, což způsobuje dlouhodobé problémy pro životní prostředí. Jakékoli hnojivo, které bylo zapraveno do půdy, eroduje spolu s půdou a společně znečišťují potoky, vodní zdroje, komunikace, obce a podobně. Jestliže pole není na svahu, zhutněná vrstva zabrání infiltraci vody a srážky zůstanou na povrchu. Pole bude nepřístupné, dokud slunce a vítr povrch nevysuší. Pozemky tak neabsorbují vláhu, která by měla být přístupná rostlinám po dobu vegetace. Vertikální zpracování půdy vytváří homogenní půdní profil, který podporuje maximální rozvoj kořenů. Takový půdní profil bez utužení umožňuje hlubší proniknutí kořenů do půdy, a zároveň absorpci dešťových srážek. Rostliny pěstované systémem vertikálního zpracování půdy jsou odolnější proti suchu, využívají více živin v půdním profilu, a mají větší odolnost díky zdravějším stonkům a silnějším kořenovým systémům. Výsledkem je vyšší výnos a kvalita. Secí stroje Yield-Pro Zpracování půdy-řady Turbo II Diskové podmítače Technologie Minimum-Till Pneumatické secí stroje Kompaktní secí stroje Technologie minimalizace Pneumatické secí stroje Postřikovače Kultivátory s hnojením Pneumatické secí stroje No-Till Produkty společnosti Land Pride

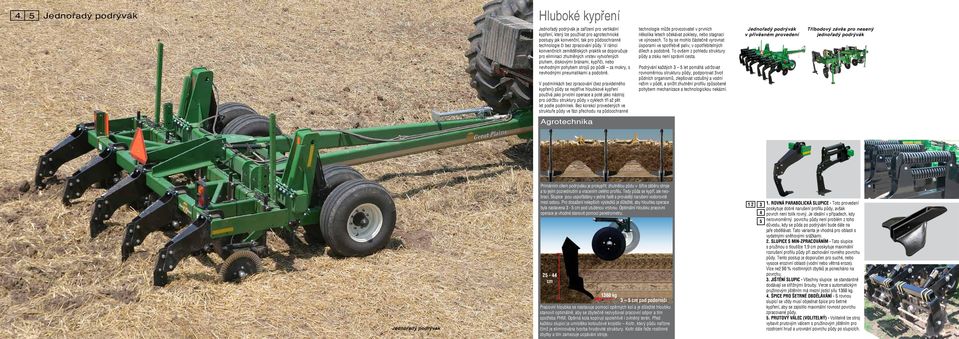

3 4 5 Jednořadý podrývák Hluboké kypření Jednořadý podrývák je zařízení pro vertikální kypření, který lze používat pro agrotechnické postupy jak konvenční, tak pro půdoochranné technologie či bez zpracování půdy. V rámci konvenčních zemědělských praktik se doporučuje pro eliminaci zhutněných vrstev vytvořených pluhem, diskovými bránami, kypřiči, nebo nevhodným pohybem strojů po půdě za mokry, s nevhodnými pneumatikami a podobně. V podmínkách bez zpracování (bez pravidelného kypření) půdy se nejdříve hloubkové kypření používá jako prvotní operace a poté jako nástroj pro údržbu struktury půdy v cyklech tři až pět let podle podmínek. Bez korekcí provedených ve struktuře půdy ve fázi přechodu na půdoochranné technologie může provozovatel v prvních několika letech očekávat poklesy, nebo stagnaci ve výnosech. To by se mohlo částečně vyrovnat úsporami ve spotřebvě paliv, v opotřebitelných dílech a podobně. To ovšem z pohledu struktury půdy a zisku není správní cesta. Podrývání každých 5 let pomáhá udržovat rovnoměrnou strukturu půdy, podporovat život půdních organismů, zlepšovat vzdušný a vodní režim v půdě, a snížit zhutnění profilu způsobené pohybem mechanizace a technologickou nekázní. Jednořadý podrývák v přívěsném provedení Tříbodový závěs pro nesený jednořadý podrývák Agrotechnika Jednořadý podrývák Primárním cílem podrýváku je prokypřit zhutnělou půdu v šířce záběru stroje a to jejím pozvednutím a vracením celého profilu. Tedy půda se kypří, ale neobrací. Slupice jsou uspořádány v jedné řadě a provádějí narušení vodorovně mezi sebou. Pro dosažení nelepších výsledků je důležité, aby hlouhka operace byla nastavena - 5 cm pod utuženou vrstvou. Optimální hloubku pracovní operace je vhodné stanovit pomocí penetrometru cm 160 kg 5 cm pod podorničí Pracovní hloubka se nastavuje pomocí opěrných kol a je důležité hloubku stanovit optimálně, aby se zbytečně nezvyšoval pracovní odpor a tím spotřeba PHM. Opěrná kola kopírují spolehlivě i zvlněný terén. Před každou slupicí je umístěko kotoučové krojidlo Koltr, který půdu nařízne čímž je eliminována tvorba hrudovité struktury. Koltr dále řeže rostlinné zbytky a tím zamezuje ucpávání stroje ROVNÁ PARABOLICKÁ SLUPICE - Toto provedení poskytuje dobré narušení profilu půdy, avšak povrch není tolik rovný. Je ideální v případech, kdy nerovnoměrný povrchu půdy není problém z toho důvodu, kdy se půda po podrývání bude dále na jaře obdělávat. Tato varianta je vhodná pro oblasti s vydatnými sněhovými srážkami. 2. SLUPICE S MIN-ZPRACOVÁNÍM - Tato slupice s pružinou o tloušťce 1,9 cm poskytuje maximální rozrušení profilu půdy při zachování rovného povrchu půdy. Tento postup je doporučen pro suché, nebo vysoce erozivní oblasti (vodní nebo větrná eroze). Více než 90 % rostlinných zbytků je ponecháno na povrchu.. JIŠTĚNÍ SLUPIC - Všechny slupice se standardně dodávají se střižnými šrouby. Verze s automatickým pružinovým jištěním má mezní jistící sílu 160 kg. 4. ŠPICE PRO ŠETRNÉ OBDĚLÁVÁNÍ - S rovnou slupicí se vždy musí objednat špice pro šetrné kypření, aby se zajistilo maximální rovnost povrchu zpracované půdy. 5. PRUTOVÝ VÁLEC (VOLITELNÝ) - Volitelně lze stroj vybavit prutovým válcem s pružinovým jištěním pro rozdrcení hrud a urovnání povrchu půdy po slupicích.

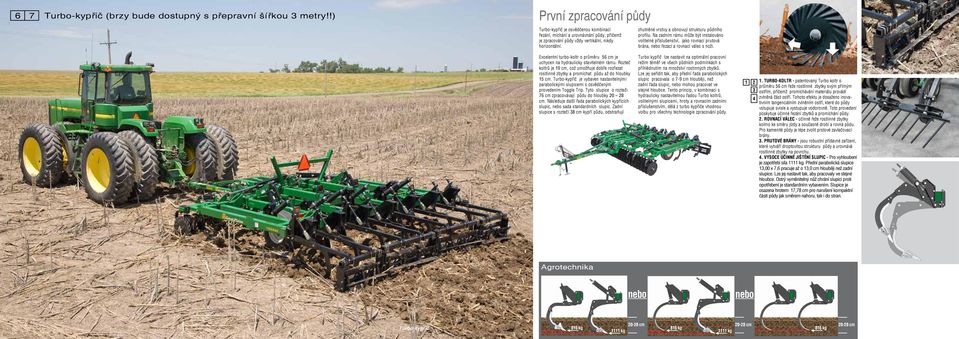

4 6 7 Turbo-kypřič (brzy bude dostupný s přepravní šířkou metry!!) První zpracování půdy Turbo-kypřič je osvědčenou kombinací řezání, míchání a urovnávnání půdy, přičemž je zpracování půdy vždy vertikální, nikdy horizontální. zhutněné vrstvy a obnovují strukturu půdního profilu. Na zadním rámu může být instalováno volitelné příslušenství, jako rovnací prutová brána, nebo řezací a rovnací válec s noži. Excelentní turbo-koltr o průměru 56 cm je uchycen na hydraulicky stavitelném rámu. Rozteč koltrů je 19 cm, což umožňuje dobře rozřezat rostlinné zbytky a promíchat půdu až do hloubky 15 cm. Turbo-kypřič je vybaven nastavitelnými parabolickými slupicemi s osvědčeným provedením Toggle Trip. Tyto slupice o rozteči 76 cm zpracovávají půdu do hloubky cm. Následuje další řada parabolických kypřících slupic, nebo sada standardních slupic. Zadní slupice s roztečí 8 cm kypří půdu, odstraňují Turbo kypřič lze nastavit na optimální pracovní režim téměř ve všech půdních podmínkách s přihlédnutím na množství rostinných zbytků. Lze jej seřídit tak, aby přední řada parabolických slupic pracovala o 7-9 cm hlouběji, než zadní řada slupic, nebo mohou pracovat ve stejné hloubce. Tento princip, v kombinaci s hydraulicky nastavitelnou řadou Turbo koltrů, volitelnými slupicemi, hroty a rovnacím zadními příslušenstvím, dělá z turbo kypřiče vhodnou volbu pro všechny technologie zpracování půdy TURBO-KOLTR - patentovaný Turbo koltr o průměru 56 cm řeže rostlinné zbytky svým přímým ostřím, přičemž promíchávání materiálu provádí zvlněná část ostří. Tohoto efektu je dosaženo inovativním tangenciálním zvlněním ostří, které do půdy vstupuje svisle a vystupuje vodorovně. Toto provedení poskytuje účinné řezání zbytků a promíchání půdy. 2. ROVNACÍ VÁLEC - účinně řeže rostlinné zbytky kolmo ke směru jízdy a současně drobí a rovná půdu. Pro kamenité půdy je lépe zvolit prstové zavlačovací brány.. PRUTOVÉ BRÁNY - jsou robustní přídavné zařízení, které vytváří droptovitou strukturu půdy a urovnává rostlinné zbytky na povrchu. 4. VYSOCE ÚČINNÉ JIŠTĚNÍ SLUPIC - Pro vyhloubení je zapotřebí síla 1111 kg. Přední parabolická slupice 1,00 x 7,6 pracuje až o 1,0 cm hlouběji než zadní slupice. Lze jej nastavit tak, aby pracovaly ve stejné hloubce. Ostrý vyměnitelný nůž chrání slupici proti opotřebení je standardním vybavením. Slupice je osazena hrotem 17,78 cm pro narušení kompaktní části půdy jak směrem nahoru, tak i do stran. Agrotechnika nebo nebo Turbo-kypřič 816 kg 1111 kg cm cm cm 816 kg 816 kg 1111 kg

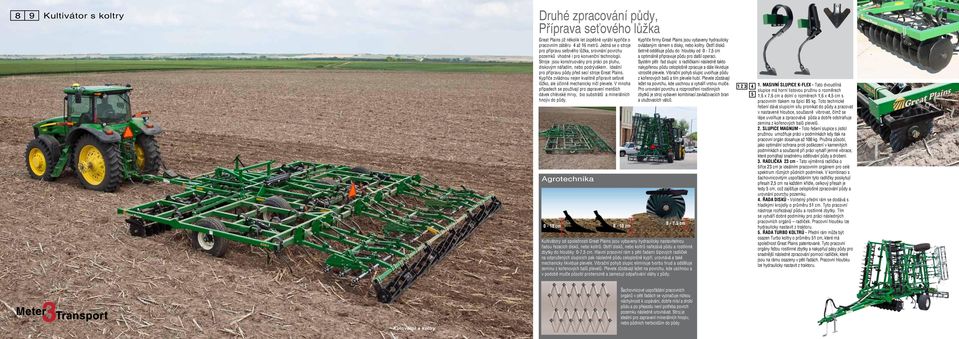

5 8 9 Kultivátor s koltry Druhé zpracování půdy, Příprava seťového lůžka Great Plains již několik let úspěšně vyrábí kypřiče o pracovním záběru 4 až 16 metrů. Jedná se o stroje pro přípravu seťového lůžka, srovnání povrchu pozemků vhodné i pro konvenční technologii. Stroje jsou konstruovány pro práci po pluhu, diskovým nářadím, nebo podrývákem. Ideální pro přípravu půdy před secí stroje Great Plains. Kypřiče zvládnou nejen kvalitně připravit seťové lůžko, ale účinně mechanicky ničí plevele. V mnoha případech se používají pro zapravení menších dávek chlévské mrvy, bio substrátů a minerálních hnojiv do půdy. Agrotechnika 0-10 cm 0-10 cm Kypřiče firmy Great Plains jsou vybaveny hydraulicky ovládaným rámem s disky, nebo koltry. Ostří disků šetrně odděluje půdu do hloubky od 0-7,5 cm a optimálně připravuje půdu pro další operaci. Systém pěti řad slupic s radličkami následně takto nakypřenou půdu celoplošně zpracuje a dále likviduje vzrostlé plevele. Vibrační pohyb slupic uvolňuje půdu z kořenových balů a tím plevele hubí. Plevele zůstávají ležet na povrchu, kde uschnou a vytváří vrstvu mulče. Pro urovnání povrchu a rozprostření rostlinných zbytků je stroj vybaven kombinací zavlačovacích bran a utužovacích válců cm Kultivátory od společnosti Great Plains jsou vybaveny hydraulicky nastavitelnou řadou řezacích disků, nebo koltrů. Ostří disků, nebo koltrů nařezává půdu a rostlinné zbytky do hloubky 0-7,5 cm. Hlavní pracovní rám s pěti řadami šípových radliček na odpružených slupicích pak následně půdu celoplošně kypří, urovnává a také mechanicky likviduje plevele. Vibrační pohyb slupic eliminuje tvorbu hrud a odděluje zeminu z kořenových balů plevelů. Plevele zůstávají ležet na povrchu, kde uschnou a v podobě mulče působí protierozně a zamezují odpařování vláhy z půdy MASIVNÍ SLUPICE K-FLEX - Tato dvoudílná slupice má horní listovou pružinu o rozměrech 1,6 x 7,6 cm a dolní o rozměrech 1,6 x 4,5 cm s pracovním tlakem na špici 85 kg. Toto technické řešení dává slupicím sílu pronikat do půdy a pracovat v nastavené hloubce, současně vibrovat, čímž se lépe uvolňuje a zpracovává půda a dobře odstraňuje zemina z kořenových balů plevelů. 2. SLUPICE MAGNUM - Toto řešení slupice s jistící pružinou umožňuje práci v podmínkách kdy tlak na pracovní orgán dosahuje až 100 kg. Pružina působí, jako optimální ochrana proti poškození v kamenitých podmínkách a současně při práci vytváří jemné vibrace, které pomáhají snadnému odělování půdy a drobení.. RADLIČKA 2 cm - Tato výměnná radlička o šířce 2 cm je ideálním pracovním orgánem pro celé spektrum různých půdních podmínek. V kombinaci s šachovnicovitým uspořádáním tyto radličky poskytují přesah 2,5 cm na každém křídle, celkový přesah je tedy 5 cm, což zajišťuje celoplošné zpracování půdy a urovnání povrchu pozemku. 4. ŘADA DISKŮ - Volitelný přední rám se dodává s hladkými krojidly o průměru 51 cm. Tyto pracovní nástroje rozřezávají půdu a rostlinné zbytky. Tím se vytváří dobré podmínky pro práci následných pracovních orgánů radliček. Pracovní hloubku lze hydraulicky nastavit z traktoru. 5. ŘADA TURBO KOLTRŮ - Přední rám může být osazen Turbo koltry o průměru 51 cm, které má společnost Great Plains patentované. Tyto pracovní orgány řežou rostlinné zbytky a nakypřují pásy půdy pro snadnější následné zpracování pomocí radliček, které jsou na rámu osazeny v pěti řadách. Pracovní hloubku lze hydraulicky nastavit z traktoru. Kultivátor s koltry Šachovnicové uspořádání pracovních orgánů v pěti řadách se vyznačuje nízkou náchylností k ucpávání, dobře mísí a drobí půdu a po přejezdu není potřeba povrch pozemku následně urovnávat. Stroj je ideální pro zapravení minerálních hnojiv, nebo půdních herbicidům do půdy.

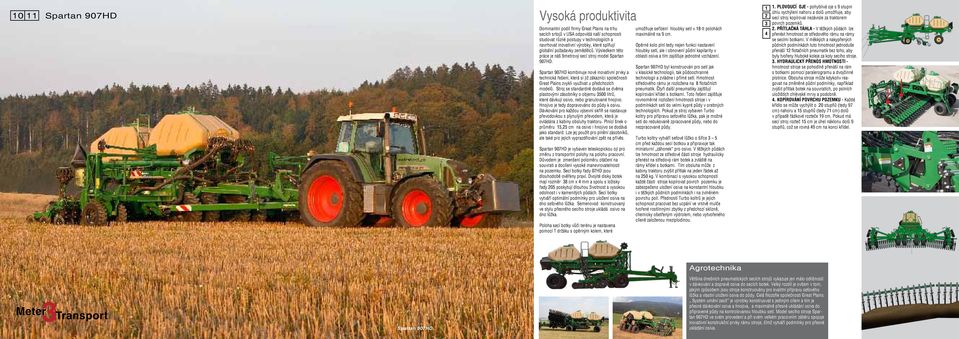

6 10 11 Spartan 907HD Vysoká produktivita Dominantní podíl firmy Great Plains na trhu secích srtojů v USA odpovídá naší schopnosti studovat různé postupy v technologiích a navrhovat inovativní výrobky, které splňují globální požadavky zemědělců. Výsledkem této práce je náš 9metrový secí stroj model Spartan 907HD. Spartan 907HD kombinuje nové inovativní prvky a technická řešení, která si již zákazníci společnosti Great Plains zvykli využívat u předchozích modelů. Stroj se standardně dodává se dvěma plastovými zásobníky o objemu 500 litrů, které dávkují osivo, nebo granulované hnojivo. Hnojivo je tedy dopravováno do půdy k osivu. Dávkování pro každou výsevní skříň se nastavuje převodovkou s plynulým převodem, která je ovládána z kabiny obsluhy traktoru. Plnící šnek o průměru 15,25 cm na osivo i hnojivo se dodává jako standard. Lze jej použít pro plnění zásobníků, ale také pro jejich vyprazdňování zpět na přívěs. Spartan 907HD je vybaven teleskopickou ojí pro změnu z transportní polohy na polohu pracovní. Důvodem je zmenšení poloměru otáčení na souvrati a docílení vysoké manevrovatelnosti na pozemku. Secí botky řady 07HD jsou dlouhodobě ověřeny praxí. Dvojité disky botek mají rozměr 8 cm x 4 mm a spolu s ložisky řady 205 poskytují dlouhou životnost a vysokou odolnost i v kamenitých půdách. Secí botky vytváří optimální podmínky pro uložení osiva na dno seťového lůžka. Semenovod konstruovaný ve stylu přesného secího stroje ukládá osivo na dno lůžka. Poloha secí botky vůči terénu je nastavena pomocí T držáku s opěrným kolem, které umožňuje seřízení hloubky setí v 18-ti polohách maximálně na 9 cm. Opěrné kolo plní tedy nejen funkci nastavení hloubky setí, ale i obnovení půdní kapilarity v oblasti osiva a tím zajišťuje jednotné vzcházení. Spartan 907HD byl konstruován pro setí jak v klasické technologii, tak půdoochranné technologii a zvládne i přímé setí. Hmotnost středového rámu je rozložena na 8 flotačních pneumatik. Čtyři další pneumatiky zajíšťují kopírování křídel s botkami. Toto řešení zajišťuje rovnoměrné rozložení hmotnosti stroje i v podmínkách setí do velmi kypré půdy v orebných technologiích. Pokud je stroj vybaven Turbo koltry pro přípravu seťového lůžka, pak je možné setí do redukovaně zpracované půdy, nebo do nezpracované půdy. Turbo koltry vytváří seťové lůžko o šířce 5 cm před každou secí botkou a připravuje tak miniaturní záhonek pro osivo. V těžkých půdách lze hmotnost ze středové části stroje hydraulicky přenést na středový rám botek a zvláště na rámy křídel s botkami. Tím obsluha může z kabiny traktoru zvýšit přítlak na jeden řádek až na 250 kg. V kombinaci s vysokou schopností každé části stroje kopírovat povrch pozemku je zabezpečeno uložení osiva na konstantní hloubku i v těžkých půdních podmínkách i na zvlněném povrchu polí. Předností Turbo koltrů je jejich schopnost pracovat bez ucpání ve vrstvě mulče tvořené rostlinnými zbytky z předchozí sklizně, chemicky ošetřeným výdrolem, nebo vytvořeného cíleně založenou meziplodinou PLOVOUCÍ OJE - pohyblivá oje s 9 stupni úhlu vychýlení nahoru a dolů umožňuje, aby secí stroj kopíroval nezávisle za traktorem povrch pozemků. 2. PŘÍTLAČNÁ TÁHLA - V těžkých půdách lze přenést hmotnost ze středového rámu na rámy se secími botkami. V měkkých a nakypřených půdních podmínkách tuto hmotnost jednoduše přenáší 12 flotačních pneumatik bez toho, aby byly tvořeny hluboké koleje za koly secího stroje.. HYDRAULICKÝ PŘENOS HMOTNOSTI - hmotnost stroje se pohodlně přenáší na rám s botkami pomocí paralerogramu a dvojčinné pístnice. Obsluha stroje může kdykoliv reagovat na změněné půdní podmínky, například zvýšit přítlak botek na souvratích, po polních uložištích chlévské mrvy a podobně. 4. KOPÍROVÁNÍ POVRCHU POZEMKU - Každé křídlo se může vychýlit o 20 stupňů (tedy 97 cm) nahoru a 15 stupňů (tedy 71 cm) dolů v případě řádkové rozteče 19 cm. Pokud má secí stroj rozteč 15 cm je úhel náklonu dolů 9 stupňů, což se rovná 49 cm na konci křídel. Agrotechnika Spartan 907HD Většina dnešních pneumatických secích strojů vykazuje jen málo odlišností v dávkování a dopravě osiva do secích botek. Velký rozdíl je ovšem v tom, jakým způsobem jsou stroje konstruovány pro kvalitní přípravu seťového lůžka a vlastní uložení osiva do půdy. Celá filozofie společnosti Great Plains Systém umění zasít je výrobky konstruovat s jediným cílem a tím je přesné dávkování osiva a hnojiva, a maximálně přesné ukládání osiva do připravené půdy na kontrolovanou hloubku setí. Model secího stroje Spartan 907HD ve svém provedení a při svém velkém pracovním záběru spojuje inovativní konstrukční prvky rámu stroje, čímž vytváří podmínky pro přesné ukládání osiva.

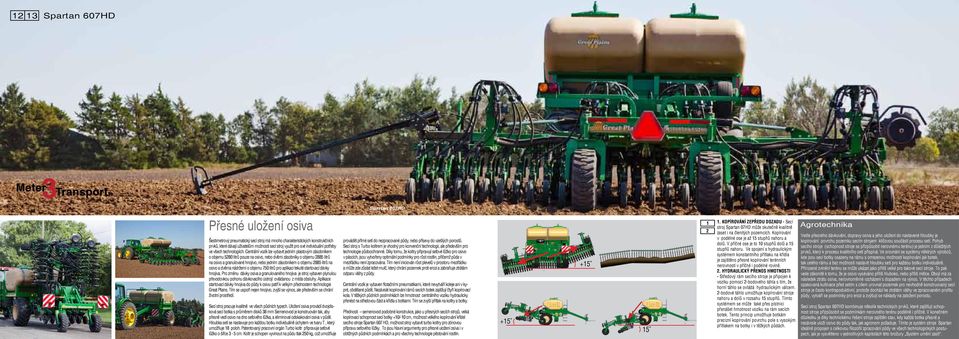

7 12 1 Spartan 607HD Spartan 607HD Přesné uložení osiva Šestimetrový pneumatický secí stroj má mnoho charakteristických konstrukčních prvků, které dávají uživatelům možnosti secí stroj využít pro své individuální potřeby ve všech technologiích. Centrální vozík lze vybavit jedním plastovým zásobníkem o objemu 5280 litrů pouze na osivo, nebo dvěmi zásobníky o objemu 2885 litrů na osivo a granulované hnojivo, nebo jedním zásobníkem o objemu 2885 litrů na osivo a dvěma nádržemi o objemu 750 litrů pro aplikaci tekuté startovací dávky hnojiva. Pro změnu dávky osiva a granulovaného hnojiva je stroj vybaven plynulou převodovkou pohonu dávkovacího ústrojí ovládanou z místa obsluhy. Aplikace startovací dávky hnojiva do půdy k osivu patří k velkým přednostem technologie Great Plains. Tím se uspoří nejen hnojivo, zvýší se výnos, ale především se chrání životní prostředí. Secí stroj pracuje kvalitně ve všech půdních typech. Uložení osiva provádí dvojdisková secí botka s průměrem disků 8 mm Semenovod je konstruován tak, aby přesně vedl osivo na dno seťového lůžka, a eliminoval odskakování osiva v půdě. Hloubka setí se nastavuje pro každou botku individuálně úchytem ve tvaru T, který umožňuje 18 poloh. Patentovaný pracovní orgán Turbo koltr připravuje seťové lůžko o šířce - 5 cm. Koltr je schopen vyvinout na půdu tlak 250 kg, což umožňuje provádět přímé setí do nezpracované půdy, nebo přísevy do vzešlých porostů. Secí stroj s Turbo koltrem je vhodný pro konvenční technologii, ale především pro technologie půdoochranné. Díky tomu, že koltry připravují seťové lůžko pro osivo v páscích, jsou vytvořeny optimální podmínky pro růst rostlin, přičemž půda v meziřádku není zpracována. Tím není iniciován růst plevelů v prostoru meziřádku a může zde zůstat ležet mulč, který chrání pozemek proti erozi a zabraňuje ztrátám odparu vláhy z půdy. Centrální vozík je vybaven flotačními pneumatikami, které nevytváří koleje ani v kypré, obdělané půdě. Nezávislé kopírování rámů secích botek zajišťují čtyři kopírovací kola. V těžkých půdních podmínkách lze hmotnost centrálního vozíku hydraulicky přenést na středovou část a křídla s botkami. Tím se zvýší přítlak na koltry a botky. Přednosti semenovod podobné konstrukce, jako u přesných secích strojů, velká kopírovací schopnost secí botky +10/-10 cm, možnost velkého kopírování křídel secího stroje Spartan 607 HD, možnost stroj vybavit turbo koltry pro zónovou přípravu seťového lůžky. To jsou hlavní argumenty pro přesné uložení osiva i v obtížných půdních podmínkách a pro všechny technologie pěstování rostlin KOPÍROVÁNÍ ZEPŘEDU DOZADU - Secí stroj Spartan 07HD může skutečně kvalitně zaset i na členitých pozemcích. Kopírování v podélné ose je až 15 stupňů nahoru a dolů. V příčné ose je to 10 stupňů dolů a 15 stupňů nahoru. Ve spojení s hydraulickým systémem konstantního přítlaku na křídla je zajištěno přesné kopírování terénních nerovností v příčné i podélné rovině. 2. HYDRAULICKÝ PŘENOS HMOTNOSTI - Středový rám secího stroje je připojen k vozíku pomocí 2-bodového táhla s tím, že horní táhlo se ovládá hydraulickým válcem. 2-bodové táhlo umožňuje kopírování stroje nahoru a dolů v rozsahu 15 stupňů. Tímto systémem se může také přes pístnici přenášet hmotnost vozíku na rám secích botek. Tento princip umožňuje botkám precizní kopírování povrchu pole s vysokým přítlakem na botky i v těžkých půdách. Agrotechnika Vedle přesného dávkování, dopravy osiva a jeho uložení do nastavené hloubky je kopírování povrchu pozemku secím strojem klíčovou součástí procesu setí. Pohyb secího stroje (schopnost stroje se přizpůsobit nerovnému terénu) je jedním z důležitých prvků, který k procesu kvalitního setí přispívá. Ve srovnání se systémy něktrých výrobců, kde jsou secí botky osazeny na rámu s omezenou možnosti kopírování jak botek, tak celého rámu a bez možnosti nastavit hloubku setí pro každou botku individuálně. Přirozené zvlnění terénu se může ukázat jako příliš velké pro takové secí stroje. To pak vede zákonitě k tomu, že je osivo vyséváno příliš hluboko, nebo příliš mělce. Obojí má za následek ztrátu osiva, nerovnoměrné vzcházení s dopadem na výnos. V těchto případech opakovaná kultivace před setím s cílem urovnat pozemek pro nevhodně konstruovaný secí stroje je často kontrapoduktivní, protože dochází ke ztrátám vláhy ve zpracovaném profilu půdy, vytváří se podmínky pro erozi a zvýšují se náklady na založení porostu. Secí stroj Spartan 607HD kombinuje několik technických prvků, které zajišťuji schopnost stroje přizpůsobit se podmínkám nerovného terénu podélně i příčně. V konečném důsledku je díky technickému řešení stroje zajištěn stav, kdy každá botka přesně a nezávisle uloží osivo do půdy tak, jak agronom požaduje. Tímto je systém stroje Spartan ideálně propojen s celkovou filozofií zpracování půdy ve všech technologických postupech, jak je vysvětleno v jednotlivých kapitolách této brožury Systém umění zasít.

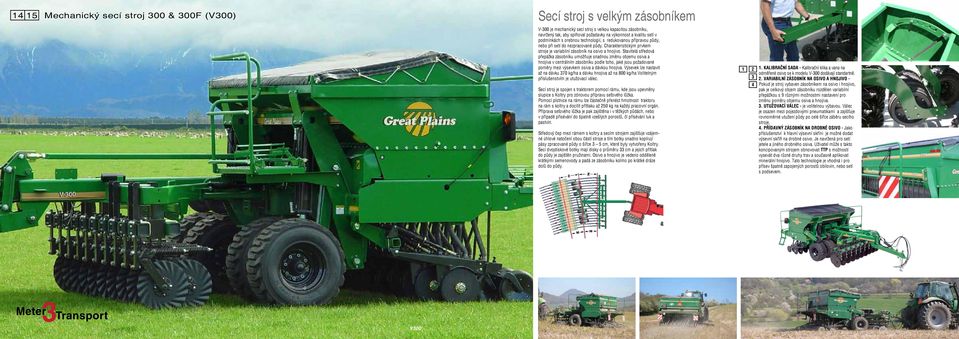

8 14 15 Mechanický secí stroj 00 & 00F (V00) Secí stroj s velkým zásobníkem V-00 je mechanický secí stroj s velkou kapacitou zásobníku, navržený tak, aby splňoval požadavky na výkonnost a kvalitu setí v podmínkách s orebnou technologií, s redukovanou přípravou půdy, nebo při setí do nezpracované půdy. Charakteristickým prvkem stroje je variabilní zásobník na osivo a hnojivo. Stavitelá středová přepážka zásobníku umožňuje snadnou změnu objemu osiva a hnojiva v centrálním zásobníku podle toho, jaké jsou požadované poměry mezi výsevkem osiva a dávkou hnojiva. Výsevek lze nastavit až na dávku 70 kg/ha a dávku hnojiva až na 800 kg/ha Volitelným příslušenstvím je utužovací válec. Secí stroj je spojen s traktorem pomocí rámu, kde jsou upevněny slupice s Koltry pro zónovou přípravu seťového lůžka. Pomocí pístnice na rámu lze částečně přenést hmotnost traktoru na rám s koltry a docílit přítlaku až 250 kg na každý pracovní orgán. Příprava seťového lůžka je pak zajištěna i v těžkých půdách, nebo v případě přisévání do špatně vzešlých porostů, čí přísévání luk a pastvin. Středový čep mezi rámem s koltry a secím strojem zajišťuje vzájemné úhlové natočení obou částí stroje a tím botky snadno kopírují pásy zpracované půdy o šířce 5 cm, které byly vytvořeny Koltry. Secí dvojdiskové botky mají disky o průměru cm a jejich přítlak do půdy je zajištěn pružinami. Osivo a hnojivo je vedeno odděleně krátkými semenovody a padá ze zásobníku kolmo po krátké dráze dolů do půdy KALIBRAČNÍ SADA - Kalibrační klika a vana na odměřené osivo se k modelu V-00 dodávají standartně. 2. VARIABILNÍ ZÁSOBNÍK NA OSIVO A HNOJIVO - Pokud je stroj vybaven zásobníkem na osivo i hnojivo, pak je celkový objem zásobníku rozdělen variabilní přepážkou s 9 různými možnostmi nastavení pro změnu poměru objemu osiva a hnojiva.. UTUŽOVACÍ VÁLEC - je volitelnou výbavou. Válec je osazen mezi pojezdovými pneumatikami a zajišťuje rovnoměrné utužení půdy po celé šířce záběru secího stroje. 4. PŘÍDAVNÝ ZÁSOBNÍK NA DROBNÉ OSIVO - Jako příslušenství k hlavní výsevní skříni je možné dodat výsevní skříň na drobné osivo. Je navržená pro setí jetele a jiného drobného osiva. Uživatel může s takto koncipovaným strojem obnovovat TTP s možností vysevát dva různé druhy trav a současně aplikovat minerální hnojivo. Tato technologie je vhodná i pro přísev špatně zapojených porostů obilovin, nebo setí s podsevem. V00

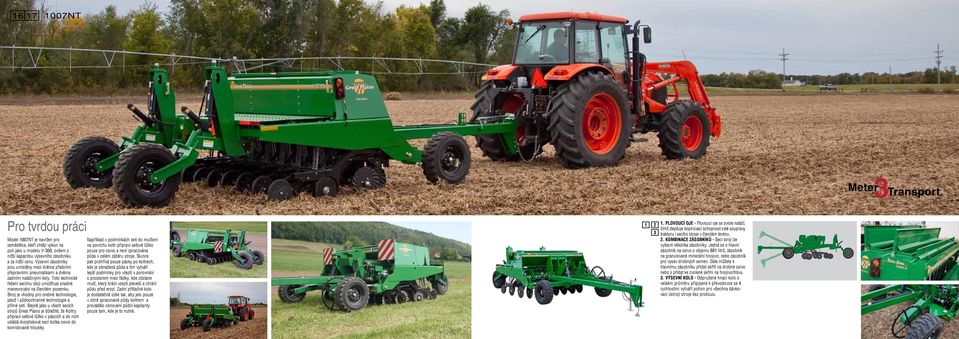

9 NT 1007NT Pro tvrdou práci Model 1007NT je navržen pro zemědělce, kteří chtějí výkon na poli jako u modelu V-00, ovšem s nižší kapacitou výsevního zásobníku a za nižší cenu. Výsevní zásobníky jsou umístěny mezi dvěma předními přepravními pneumatikami a dvěma zadními natáčivými koly. Toto technické řešení secímu stoji umožňuje snadné manevrování na členitém pozemku. Stroj je vhodný pro orebné technologie, jakož i půdoochranné technologie a přímé setí. Stejně jako u všech secích strojů Great Plains je důležité, že Koltry připraví seťové lůžko v páscích a do nich ukládá dvojdisková secí botka osivo do konrolované hloubky. Například v podmínkách setí do mulčem na povrchu koltr připraví seťové lůžko pouze pro osivo a není zpracována půda v celém záběru stroje. Slunce pak prohřívá pouze pásky po koltrech, kde je obnažená půda a tím vytváři lepší podmínky pro vzejití v porovnání s prostorem mezi řádky, kde zůstane mulč, který brání vzejití plevelů a chrání půdu před erozí. Zadní přítlačné kolo je dostatečně úzké tak, aby jelo pouze v zóně zpracované půdy koltrem a provádělo obnovení půdní kapilarity pouze tam, kde je to nutné. 1. PLOVOUCÍ OJE - Plovoucí oje se svisle natáčí, čímž zlepšuje kopirovací schopnost celé soupravy traktoru i secího stroje v členitém terénu. 2. KOMBINACE ZÁSOBNÍKŮ - Secí stroj lze vybavit několika zásobníky. Jedná se o hlavní zásobník na osivo o objemu 881 litrů, zásobník na granulované minerální hnojivo, nebo zásobník pro vysev drobných semen. Dále můžete k hlavnímu zásobníku přidat skříň na drobné osivo nebo ji přidat ke zvolené skříni na hnojivo/trávu.. VÝSEVNÍ KOLO - Odpružené hnací kolo o velkém průměru připojené k převodovce se 4 rychlostmi vytváří pohon pro všechna dávkovací ústrojí stroje bez prokluzu.

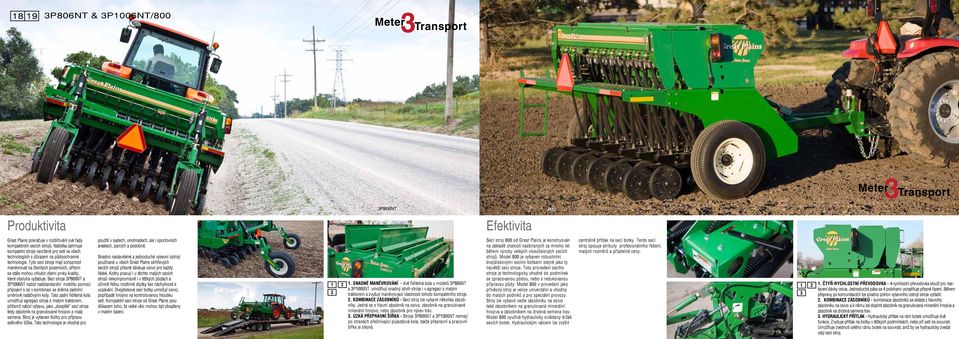

10 18 19 P806NT & P1006NT/800 P806NT 800 Produktivita Efektivita Great Plains pokračuje v rozšiřování své řady kompaktních secích strojů. Nabídka zahrnuje kompaktní stroje navržené pro setí ve všech technologiích s důrazem na půdoochranné technologie. Tyto secí stroje mají schopnost manévrovat na členitých pozemcích, přitom se stále mohou chlubit všemi prvky kvality, které obsluha vyžaduje. Secí stroje P806NT a P1006NT nabízí nadstandardní mobilitu pomocí připojení s ojí v kombinaci se dvěma zadními směrově natáčivými koly. Tato zadní řiditelná kola umožňují agregaci stroje s malým traktorem, přičemž nabízí výbavu, jako dospělé secí stroje tedy zásobník na granulované hnojivo a malá semena. Stroj je vybaven Koltry pro přípravu seťového lůžka. Tato technologie je vhodná pro použití v sadech, vinohradech, ale i sportovních areálech, parcích a podobně. Snadno nastavitelné a jednoduché výsevní ústrojí používané u všech Great Plains skříňových secích strojů přesně dávkuje osivo pro každý řádek. Koltry pracují i u těchto malých secích strojů nekompromisně i v těžkých půdách a účinně řežou rostlinné zbytky bez náchylnosti k ucpávání. Dvojdiskové secí botky umisťují osivo, popřípadě hnojivo na kontrolovanou hloubku setí. Kompaktní secí stroje od Great Plains jsou důkazem toho, že velké věci mohou být obsaženy v malém balení. 1. SNADNÉ MANÉVROVÁNÍ - dvě říditelná kola u modelů P806NT a P1006NT umožňují snadný zdvih stroje i v agregaci s malým traktorem a zvyšují manévrovací vlastnosti tohoto kompaktního stroje. 2. KOMBINACE ZÁSOBNÍKŮ - Secí stroj lze vybavit několika zásobníky. Jedná se o hlavní zásobník na osivo, zásobník na granulované minerální hnojivo, nebo zásobník pro výsev tráv.. ÚZKÁ PŘEPRAVNÍ ŠÍŘKA - Stroje P806NT a P1006NT nemají po stranách přečnívající pojezdová kola, takže přepravní a pracovní šířka je stejná. Secí stroj 800 od Great Plains je konstruován na základě znalostí nasbíraných za mnoho let během výroby velkých víceúčelových secích strojů. Model 800 je vybaven robustními dvojdiskovými secími botkami stejně jako ty největší secí stroje. Toto provedení secího stroje je technologicky vhodné do podmínek se zpracovanou půdou, nebo s redukovanou přípravou půdy. Model 800 v provedení jako přívěsný stroj je velice univerzální a vhodný do malých podniků a pro speciální provozy. Stroj lze vybavit vedle zásobníku na osivo také zásobníkem na granulovaná minerální hnojiva a zásobníkem na drobná semena trav. Model 800 využívá hydraulicky ovládaný držák secích botek. Hydraulickým válcem lze zvýšit centrálně přítlak na secí botky Tento secí stroj spojuje atributy profesionálního řešení, malých rozměrů a přijatelné ceny. 1. ČTYŘ-RYCHLOSTNÍ PŘEVODOVKA - 4-rychlostní převodovka slouží pro nastavení dávky osiva. Jednoduchá páka se 4 polohami usnadňuje přesné řazení. Během přepravy po komunikacích lze snadno pohon výsevního ústrojí stroje vyřadit. 2. KOMBINACE ZÁSOBNÍKŮ - kombinace zásobníků se skládá z hlavního zásobníku na osivo a k němu lze doplnit zásobník na granulovaná minerální hnojiva a zásobník na drobná semena trav.. HYDRAULICKÝ PŘÍTLAK - Hydraulický přítlak na rám botek umožňuje dvě funkce. Zvyšuje přítlak na botky v těžkých podmínkách, nebo při setí na souvrati. Umožňuje zvednutí celého rámu botek na souvrati, aniž by se hydraulicky zvedal celý secí stroj.

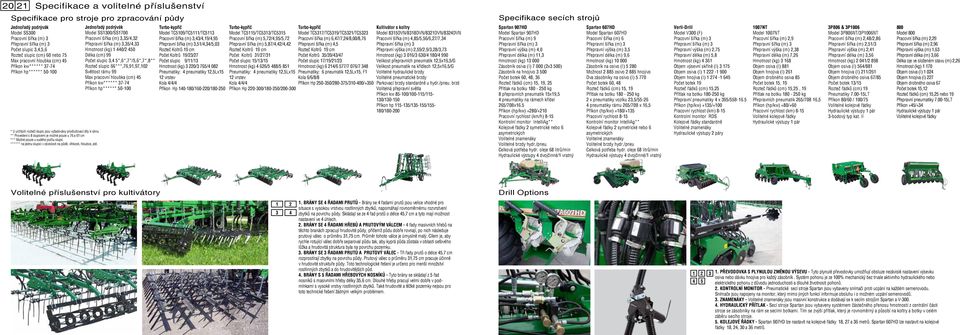

11 20 21 Specifikace a volitelné příslušenství Specifikace pro stroje pro zpracování půdy Specifikace secích strojů Jednořadý podrývák Model SS00 Pracovní šířka (m) Přepravní šířka (m) Počet slupic,4,5,6 Rozteč slupic (cm) 60 nebo 75 Max pracovní hloubka (cm) 45 Příkon kw****** 7-74 Příkon hp****** * U určitých roztečí slupic jsou vyžadovány prodlužovací díly k rámu ** Provedení s 8 slupicemi je možné pouze u 76 a 61 cm *** Možné pouze u sudého počtu slupic ****** na jednu slupici v závislosti na půdě, vlhkosti, hloubce, atd. Jednořadý podrývák Model SS100/SS1700 Pracovní šířka (m),5/4,2 Přepravní šířka (m),5/4, Hmotnost (kg) 1 440/2 450 Délka (cm) 99 Počet slupic,4 5*,6*,7*/5,6*,7*,8** Rozteč slupic 66***,76,91,97,102 Světlost rámu 99 Max pracovní hloubka (cm) 45 Příkon kw****** 7-74 Příkon hp****** Turbo-kypřič Model TC5109/TC5111/TC511 Pracovní šířka (m),4/4,19/4,95 Přepravní šířka (m),51/4,4/5,0 Rozteč Koltrů 19 cm Počet Koltrů 19/2/27 Počet slupic 9/11/1 Hmotnost (kg) 220/ 765/4 082 Pneumatiky: 4 pneumatiky 12,5Lx15 12 vrstev Kola 4/4/4 Příkon Hp / / Turbo-kypřič Model TC5115/TC51/TC515 Pracovní šířka (m) 5,72/4,95/5,72 Přepravní šířka (m) 5,87/4,42/4,42 Rozteč Koltrů 19 cm Počet Koltrů 1/27/1 Počet slupic 15/1/15 Hmotnost (kg) 4 626/5 488/5 851 Pneumatiky: 4 pneumatiky 12,5Lx15 12 vrstev Kola 4/4/4 Příkon Hp / / Turbo-kypřič Model TC517/TC519/TC521/TC52 Pracovní šířka (m) 6,47/7,24/8,00/8,76 Přepravní šířka (m) 4,5 Rozteč Koltrů 19 cm Počet Koltrů 5/9/4/47 Počet slupic 17/19/21/2 Hmotnost (kg) 6 214/6 577/7 076/7 48 Pneumatiky: 6 pneumatik 12,5Lx15, F1 Kola 6/6/8/8 Příkon Hp /280-75/10-400/+50 Kultivátor s koltry Model 815DVN/818DVN/821DVN/824DVN Pracovní šířka (m) 4,85/5,56/6,27/7,4 Přepravní šířka (m) Přepravní výška (m) 2,59/2,9/,28/,7 Hmotnost (kg) 016/ 60/4 180/4 990 Velikost přepravních pneumatik 12,5x16,5/G Velikost pneumatik na křídlech 12,5x16.5/G Volitelné hydraulické brzdy Volitelné pneumatické brzdy Parkovací brzdy standardně u hydr./pneu. brzd Volitelná přepravní světla Příkon kw / /115-10/ Příkon hp /15-155/ / Spartan 907HD Model Spartan 907HD Pracovní šířka (m) 9 Přepravní šířka (m) Přepravní výška (m) 4,0 Přepravní délka (m) 11, Hmotnost (kg) Zásobník osiva (I) (2x 500) Zásobník na hnojivo 500 Počet botek 60, 48, 6 Rozteč řádků (cm) 15, 19, 25 Přítlak na botku kg 8 přepravních pneumatik 15x19,5 4 pneumatiky na rámech křídel 265/70Bx16.5 Příkon (hp/kw) +280/+210 Pracovní rychlost (km/h) 8-15 Kontrolní monitor IntelliAg** Kolejové řádky 2 symetrické nebo 6 asymetrických Volitelné znamenáky Volitelné brzdy hydr./pneu. Celková potřeba hydr. oleje 68 litrů/min Hydraulické výstupy 4 dvojčinné/1 vratný Spartan 607HD Model Spartan 607HD Pracovní šířka (m) 6 Přepravní šířka (m) Přepravní výška (m),5 Přepravní délka (m) 9,6 Hmotnost (kg) Zásobník na osivo (I) Možnost osivo hnojivo Dva zásobníky na osivo (I) Počet botek 60, 48 Rozteč řádků (cm) 15, 19 Přítlak na botku kg 2 x pneumatiky vozíku 2,5/ pneumatiky rámu 265/70B x 16,5 Příkon (hp/kw) +180/+15 Pracovní rychlost 8-15 Kontrolní monitor IntelliAg** Kolejové řádky 2 symetrické nebo 6 asymetrických Volitelné znamenáky Volitelné brzdy hydr./pneu Celková potřeba hydr. oleje 68 litrů/min Hydraulické výstupy 4 dvojčinné/1 vratný Verti-Drill Model V00 (F) Pracovní šířka (m) Přepravní šířka (m) Přepravní výška (m) 2,75 Přepravní délka (m) 5,8 Hmotnost (kg) 4 61 Objem výsevní skříně (I) 175 Objem osiva (I) Objem hnojiva (I) Počet botek 19 Rozteč řádků (cm) 15,25 Přítlak na botku kg Přepravní pneumatiky 4 x 95/55B-16.5 Příkon (hp/kw) +15/+100 Pracovní rychlost (km) 8-15 Kontrolní monitor RDS Kolejové řádky standardně Volitelné znamenáky Hydraulické výstupy 2 páry 1007NT Model 1007NT Pracovní šířka (m) 2,9 Přepravní šířka (m) Přepravní výška (m) 2,8 Přepravní délka (m) 7,26 Hmotnost (kg) 168 Objem osiva (I) 881 Objem hnojiva (I) 261 Objem drobného osiva 85 Počet botek 15, 19 Rozteč řádků (cm) 15,25, 19 Přítlak na botku kg Přepravních pneumatik 265/70B 16,5 Příkon (hp/kw) +80/+60 Pracovní rychlost (km) 8-15 Volitelné kolejové řádky Hydraulické výstupy 1 pár P806 & P1006 Model P806NT/P1006NT Pracovní šířka (m) 2,48/2,86 Přepravní šířka (m) 2,51/ Přepravní výška (m) 2,41 Přepravní délka (m),56 Hmotnost (kg) 2 041/2 898 Objem osiva (I) 564/881 Objem hnojiva (I) 211/261 Objem drobného osiva 67/85 Počet botek 1/15 Rozteč řádků (cm) 19 Pneumatiky LT Příkon 80/60 / 100/75 Volitelné kolejové řádky Hydraulické výstupy 1 pár -bodový typ kat. II 800 Model 800 Pracovní šířka (m) 2,29 Přepravní šířka (m) 2,96 Přepravní výška (m) 1,6 Přepravní délka (m),66 Délka oje ve složeném stavu (m) 2,26 Hmotnost (kg) Objem osiva (I) Objem hnojiva (I) 227 Objem drobného osiva 67 Počet botek 15,12 Rozteč řádků (cm) 15,25 nebo 19 Přepravní pneumatiky LT Příkon +45/+4 Hydraulické výstupy 1 pár Volitelné kolejové řádky Volitelné příslušenství pro kultivátory Drill Options 4 1. BRÁNY SE 4 ŘADAMI PRUTŮ - Brány se 4 řadami prutů jsou velice vhodné pro situace s vysokou vrstvou rostlinných zbytků, napomáhají rovnoměrnému rozvrstvení zbytků na povrchu půdy. Skládají se ze 4 řad prstů o délce 45,7 cm a tyto mají možnost nastavení ve 4 úhlech. 2. BRÁNY SE 4 ŘADAMI HŘEBŮ A PRUTOVÝM VÁLCEM - 4 řady masivních hřebů na těchto branách zpracují hrudovité půdy, přičemž půdu dobře rovnají, po nich následuje prutový válec o průměru 1,75 cm. Průměr tohoto válce je úmyslně malý. Cílem je, aby rychle rotující válec dobře separoval půdu tak, aby kyprá půda zůstala v oblasti seťového lůžka a hrudovitá struktura byla na povrchu pozemku.. BRÁNY SE ŘADAMI PRUTŮ A PRUTOVÝ VÁLEC - Tři řady prutů o délce 45,7 cm rozprostírají zbytky na povrchu půdy. Prutový válec o průměru 1,75 cm pracuje účinně v hrudovité struktuře půdy. Toto technologické řešení je určeno pro menší množství rostlinných zbytků a do hrudovitějších půd. 4. BRÁNY S 5 ŘADAMI HŘEBOVÝCH NOSNÍKŮ - Tyto brány se skládají z 5 řad nosníků s masivními hřeby délky 5,6 cm. Dlouhé hřeby pracují velmi dobře v podmínkami s vysoké vrstvy rostlinných zbytků. Také hrudovité a těžké pozemky nejsou pro toto technické řešení žádným velkým problémem PŘEVODOVKA S PLYNULOU ZMĚNOU VÝSEVU - Tyto plynulé převodovky umožňují obsluze nezávislé nastavení výsevku osiva nebo dávku hnojiva pro každý zásobník. Systém pohonu je ze 100% mechanický bez trvale aktivního hydraulického nebo elektrického pohonu z důvodu jednoduchosti a dlouhé životnosti pohonů. 2. KONTROLNÍ MONITOR - Pneumatické secí stroje Spartan jsou vybaveny snímači proti ucpání na každém semenovodu. Snímače jsou napojeny na monitor, který mimo jiných funkcí informuje obsluhu i o možném ucpání semenovodů.. ZNAMENÁKY - Volitelné znamenáky jsou masivní konstrukce a dodávají se k secím strojům Spartan a V HYDRAULICKÝ PŘÍTLAK - Secí stroje Spartan jsou vybaveny systémem částečného přenosu hmotnosti z centrální části stroje se zásobníky na rám se secími botkami. Tím se zvýší přítlak, který je rovnoměrný a působí na koltry a botky v celém záběru secího stroje. 5. KOLEJOVÉ ŘÁDKY - Spartan 907HD lze nastavit na kolejové řádky 18, 27 a 6 metrů. Spartan 607HD lze nastavit na kolejové řádky 18, 24, 0 a 6 metrů.

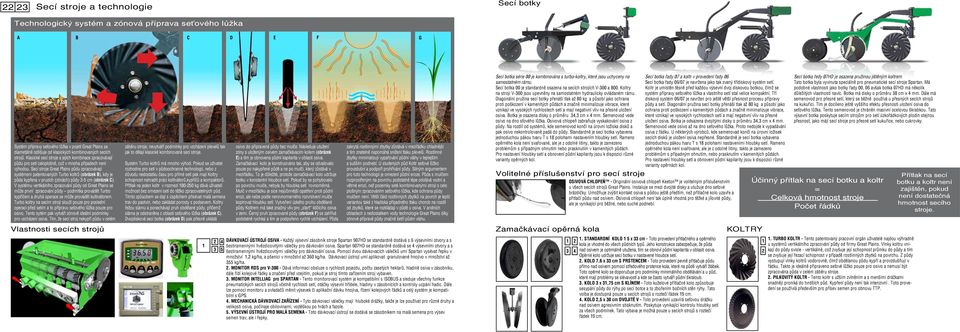

12 22 2 Secí stroje a technologie Secí botky Technologický systém a zónová příprava seťového lůžka A B C D E F G Systém přípravy seťového lůžka v pojetí Great Plains se diametálně odlišuje od klasických kombinovaných secích strojů. Klasické secí stroje a jejich kombinace zpracovávají půdu pro setí celoplošně, což v mnoha případech není výhodou. Secí stroje Great Plains půdu zpracovávají systémem patentovaných Turbo koltrů (obrázek B), kdy je půda kypřena v pruzích (zónách) půdy -5 cm (obrázek C). V systému vertikálního zpracování půdy od Great Plains se může první zpracování půdy podmítka provádět Turbo kypřičem a druhá operace se může provádět kultivátorem. Turbo koltry na secím stroji slouží pouze pro poslední operaci před setím a to přípravu seťového lůžka pouze pro osivo. Tento sytém pak vytváři zónově ideální podmínky pro vzcházení osiva. Tím, že secí stroj nekypří půdu v celém záběru stroje, nevytváří podmínky pro vzcházení plevelů tak jak to dělají klasické kombinované secí stroje. Systém Turbo koltrů má mnoho výhod. Pokud se uživatel rozhodne pro setí v půdoochranné technologii, nebo z důvodu nedostatku času pro přímé setí pak mají Koltry schopnost nahradit práci koltivátorů,kypřičů a kompaktorů. Přítlak na jeden koltr v rozmezí kg dává uživateli možnost bez omezení setí do těžko zpracovatelných půd. Tímto způsobem se dají s úspěchem přisévat malá semena trav do pastvin, nebo zakládat porosty s podsevem. Koltry řežou slámu a ponechávají pruh obdělané půdy, přičemž sláma je odstraněna z oblasti seťového lůžka (obrázek C). Dvojdisková secí botka (obrázek D) pak přesně ukládá osivo do připravené půdy bez mulče. Následuje utužení zóny s uloženým osivem zamačkávacím kolem (obrázek E) a tím je obnovena půdní kapilarita v oblasti osiva. Zamačkávací kolo je konstruováno tak, aby se odvalovalo pouze po nakypřené půdě a ne po mulči, který zůstává v meziřádku. To je důležité, protože zamačkávací kolo udržuje botku v konstantní hloubce setí. Pokud by se pohybovalo po povrchu mulče, nebyla by hloubka setí rovnoměrná. Mulč v meziřádku je sice nejúčinnější opatření proti půdní erozi, ale nelze podle nerovnomerného rozvrstvení mulče kopírovat hloubku setí. Vytvoření úzkého pruhu obdělané půdy Koltrem má také značný vliv pro start klíčícího osiva v zemi. Černý pruh zpracované půdy (obrázek F) se zahřívá podstatně rychleji a tím je podpořeno rychlé vzcházení. Půda zakrytá rostlinnými zbytky zůstává v meziřádku chladnější a tím znatelně napomáhá snížení tlaku plevelů. Rostlinné zbytky minimalizují vypařování půdní vláhy v teplejším a sušším podnebí. U studených půd Koltr seťové lůžko provzdušní a podpoří prohřívání půdy. Silným argumentem pro tuto technologii je omezení půdní eroze. Půda s mulčem rozprostřeným na povrchu podstatně lépe odolává vodní a větrné erozi, než pozemky seté kombinovanými stroji s celo plošným zpracováním seťového lůžka, kde ochrana půdy mulčem není. Větší část rostlinných zbytků na povrch je lepší variantou také z hladiska případného tlaku chorob na rozdíl od zbytků, které se rozkládají v půdě u osiva. V aridních oblastech s nedostatkem vody technologie Great Plains díky zónové přípravě půdy značně šetří půdní vláhu. Vlastnosti secích strojů Zamačkávací opěrná kola KOLTRY DÁVKOVACÍ ÚSTROJÍ OSIVA - Každý výsevní zásobník stroje Spartan 907HD se standardně dodává s 6 výsevními otvory a s šestiramennými hvězdicovitými válečky pro dávkování osiva. Spartan 607HD se standardně dodává se 4 výsevními otvory a s šestiramennými hvězdicovitými válečky pro dávkování osiva. Pomocí dvou dávkovacích válečků umí Spartan vysévat řepku v množství 1,2 kg/ha, a pšenici v množství až 60 kg/ha. Dávkovací ústrojí umí aplikovat granulované hnojivo v množství až 55 kg/ha. 2. MONITOR RDS pro V-00 - Dává informaci obsluze o rychlosti pojezdu, počtu zasetých hektarů, hladině osiva v zásobníku, dále řídí kolejové řádky a značení před vzejitím, pokud je stroj tímto zařízením stroj vybaven.. MONITOR INTELLIAG pro SPARTAN - Tento monitorovací systém je kompatibilní s ISOBUS a sleduje všechny funkce pneumatických secích strojů včetně rychlosti setí, otáčky výsevní hřídele, hladiny v zásobnících a kontroly ucpání hadic. Dále lze pomocí monitoru a ovladačů měnit výsevek či aplikační dávku hnojiva, řízení kolejových řádků a celý systém je kompatibilní s GPS. 4. MECHANICKÁ DÁVKOVACÍ ZAŘÍZENÍ - Tyto dávkovací válečky mají hluboké drážky, takže je lze používat pro různé druhy a velikosti osiva, počínaje obilovinami, vojtěškou po hrách a fazole. 5. VÝSEVNÍ ÚSTROJÍ PRO MALÁ SEMENA - Toto dávkovací ústrojí se dodává se zásobníkem na malá semena pro výsev semen trav, ale i řepky. Secí botka série 00 je kombinována s turbo-koltry, které jsou uchyceny na samostatném rámu. Secí botka 00 je standardně osazena na secích strojích V-00 a 800. Koltry na stroji V-00 jsou upevněny na samostatném hydraulicky ovládaném rámu. Diagonální pružina secí botky přenáší tlak až 80 kg a působí jako ochrana proti poškození v kamenitých půdách a značně minimalizuje vibrace, které vznikají ve vysokých rychlostech setí a mají negativní vliv na přesné uložení osiva. Botka je osazena disky o průměru 4, cm x 4 mm. Semenovod vede osivo na dno sťového lůžka. Osivová chlopeň zabraňuje vyskakování osiva z půdy. Na rozdíl od systémů, kde semenovod končí na úrovni ložiska disků a pak osivo nekontrolovaně padá do půdy. Standardně je secí botka vybavena jednoduchou pákou tvaru T s 18 polohami nastavením hloubky setí. Rameno opěrného kola není svařované, ale je z odolné litiny, takto je zamezeno problémům s případným ohnutím nebo prasknutím v kamenitých půdách. Pro nastavení hloubky setí a obnovení půdní kapilarity jsou k dispozici různé varianty opěrných kol. Volitelné příslušenství pro secí stroje 4 Secí botka řady 07 a koltr v provedení řady 06 Secí botka řady 06/07 je navržena jako tak zvaný třídiskový systém setí. Koltr je umístěn těsně před každou výsevní dvoj diskovou botkou, čímž se systém přípravy seťového lůžka a vlastního setí stal velice kompaktní. Tří diskový systém 06/07 je navržen pro ještě větší přesnost procesu přípravy půdy a setí. Diagonální pružina secí botky přenáší tlak až 80 kg a působí jako ochrana proti poškození v kamenitých půdách a značně minimalizuje vibrace, které vznikají ve vysokých rychlostech setí a mají negativní vliv na přesné uložení osiva. Botka je odsazena dvojitými disky o průměru 4, cm x 4 mm. Semenovod vede osivo až na dno seťového lůžka. Proto nedojde k vypadávání osiva z řádku. U některých výrobců, kde semenovad končí na úrovni ložisek secích disků je uložení osiva nepřesné. Standardně je secí botka vybavena jednoduchou pákou tvaru T s 18 polohami nastaveními hloubky setí. Rameno opěrného kola není svařované, ale je z odolné litiny, takto je zamezeno problémům s případným ohnutím, nebo prasknutím v kamenitých půdách. Pro nastavení hloubky setí a obnovení půdní kapilarity jsou k dispozici různé varianty opěrnách kol. OSIVOVÁ CHLOPEŇ - Originální osivová chlopeň Keeton je volitelným příslušenstvím u všech secích strojů Great Plains. Instaluje se mezi dvojité disky a utužuje dno seťové brázdičky. Umožňuje zvýšit kontakt osiva s půdou ještě předtím, než přítlačné kolo uzavře a přitlačí půdu nad osivem. Osivová chlopeň není tak úplně vhodná pro těžké a jílovité půdy, ale je vynikající pro běžné, nebo suché podnebí. 1. STANDARDNÍ KOLO 1 5 x cm - Toto provedení přitlačného a opěrného kola je vhodné do všech půdních typů. Jeho konstrukce zabezpečuje, že půda nad osivem je optimálně utužena, tím se obnoví půdní kapilarita v oblasti osiva. Opěrné kolo udržuje secí botku v nastavené hloubce setí. 2. KOLO 7,6 x cm S PRSTENCEM - Toto provedení pevně přitlačuje půdu přímo nad osivem pomocí středového prstence kola, které na půdě vytváří žlábek. Toto opěrné kolo se doporučuje pro podmínky minimálního obdělávání a u půd, které mají problémy se slévavostí a kde se často vytváří půdní škraloub.. KOLO x 1,75 cm S KLÍNEM - Toto kuželové přítlačné kolo způsobuje sesypání půdy do rýhy po secí botce a to zbořením bočních stěn rýhy. Tato volba je dostupná pouze u secích strojů s roztečí řádek 19 cm. 4. KOLO 2,5 x 0 cm DVOJITÉ V - Toto provedení uzavírá seťovou drážku nad osivem agresivním stisknutím. Poskytuje vynikající kontrolu hloubky setí za všech podmínek. Tato výbava je možná pouze u secích strojů s roztečí řádek 19 cm. 1 2 Secí botka ředy 07HD je osazena pružinou jištěným koltrem Tato botka byla vyvinuta speciálně pro pneumatické secí stroje Spartan. Má podobné vlastnosti jako botky řady 00, 06 avšak botka 07HD má několik důležitých vlastností navíc. Botka má disky o průměru 8 cm x 4 mm. Dále má semenovod pro přesné setí, který se běžně používá u přesných secích strojů na kukuřici. Tím je docíleno ještě vyššího efektu přesnosti uložení osiva do seťového lůžka. Tento semenovod je chráněn masivní ocelovou škrabkou. Tato výsevní botka poskytuje secím strojům pro setí úzkořádkových plodin stejnou přesnost, jako májí secí stroje pro přesné setí kukuřice, nebo cukrovky. Účinný přítlak na secí botku a koltr = Celková hmotnost stroje Počet řádků 1. TURBO KOLTR - Tento patentovaný pracovní orgán uživatelé najdou výhradně u systémů vertikálního zpracování půdy od firmy Great Plains. Vlnky koltru vnikají do půdy svisle - vertikálně, což zvyšuje její schopnost průniku do půdy a tím se zvyšuje její řezací schopnost v případě rostlinných zbytků na povrchu. Z půdy vystupují vlnky koltrů vodorovně, čímž obdělanou půdu kypří a provzdušňují v řádku. Takto je ideálně připraveno seťové lůžko pouze pro osivo a nemusí být zpracována půda v celém záběru stroje. 2. PILKOVITÝ KOLTR - Tento koltr s užším zvlněním a s menšími drážkami snadněji proniká do tvrdších půd. Kypření půdy není tak intenzivní. Toto provedení se používíá především pro přísev semen pro obnovu TTP. Přítlak na secí botku a koltr není zajištěn, pokud není dostatečná hmotnost secího stroje.

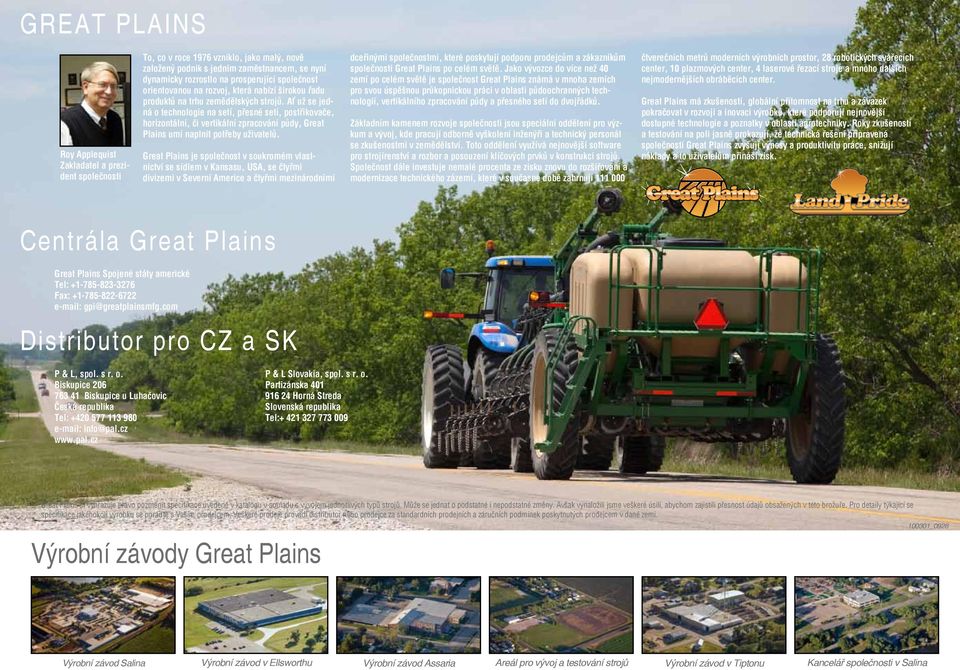

13 GREAT PLAINS Roy Applequist Zakladatel a prezident společnosti To, co v roce 1976 vzniklo, jako malý, nově založený podnik s jedním zaměstnancem, se nyní dynamicky rozrostlo na prosperující společnost orientovanou na rozvoj, která nabízí širokou řadu produktů na trhu zemědělských strojů. Ať už se jedná o technologie na setí, přesné setí, postřikovače, horizontální, či vertikální zpracování půdy, Great Plains umí naplnit potřeby uživatelů. Great Plains je společnost v soukromém vlastnictví se sídlem v Kansasu, USA, se čtyřmi divizemi v Severní Americe a čtyřmi mezinárodními dceřinými společnostmi, které poskytují podporu prodejcům a zákazníkům společnosti Great Plains po celém světě. Jako vývozce do více než 40 zemí po celém světě je společnost Great Plains známá v mnoha zemích pro svou úspěšnou průkopnickou práci v oblasti půdoochranných technologií, vertikálního zpracování půdy a přesného setí do dvojřádků. Základním kamenem rozvoje společnosti jsou speciální oddělení pro výzkum a vývoj, kde pracují odborně vyškolení inženýři a technický personál se zkušenostmi v zemědělství. Toto oddělení využívá nejnovější software pro strojírenství a rozbor a posouzení klíčových prvků v konstrukci strojů. Společnost dále investuje nemalé procenta ze zisku znovu do rozšiřování a modernizace technického zázemí, které v současné době zahrnují čtverečních metrů moderních výrobních prostor, 28 robotických svářecích center, 10 plazmových center, 4 laserové řezací stroje a mnoho dalších nejmodernějších obráběcích center. Great Plains má zkušenosti, globální přítomnost na trhu a závazek pokračovat v rozvoji a inovaci výrobků, které podporují nejnovější dostupné technologie a poznatky v oblasti agrotechniky. Roky zkušeností a testování na poli jasně prokazují, že technická řešení připravená společností Great Plains zvyšují výnosy a produktivitu práce, snižují náklady a to uživatelům přináší zisk. Centrála Great Plains Great Plains Spojené státy americké Tel: Fax: gpi@greatplainsmfg.com Distributor pro CZ a SK P & L, spol. s r. o. Biskupice Biskupice u Luhačovic Česká republika Tel: info@pal.cz P & L Slovakia, spol. s r. o. Partizánska Horná Streda Slovenská republika Tel: Great Plains si vyhrazuje právo pozměnit specifikace uvedené v katalogu v souladu s vývojem jednotlivých typů strojů. Může se jednat o podstatné i nepodstatné změny. Avšak vynaložili jsme veškeré úsilí, abychom zajistili přesnost údajů obsažených v této brožuře. Pro detaily týkající se specifikace jakéhokoli výrobku se poraďte s Vaším prodejcem. Veškeré prodeje provádí distributor nebo prodejce za standardních prodejních a záručních podmínek poskytnutých prodejcem v dané zemi. Výrobní závody Great Plains 10001_0926 Výrobní závod Salina Výrobní závod v Ellsworthu Výrobní závod Assaria Areál pro vývoj a testování strojů Výrobní závod v Tiptonu Kancelář společnosti v Salina
