1 TYPOGRAFICKÝ MANUÁL

2 TIRÁŽ >> TIRÁŽ A ÚVOD Typografický manuál deníku Lidové noviny. Autor manuálu: Marta Vašicová @mail.muni.cz Manuál byl vypracovaný jako součást bakalářské práce na Fakultě informatiky Masarykovy univerzity v roce ÚVOD Lidové noviny, nejstarší český deník založený v roce 1893, se dlouhodobě profiluje jako kvalitní celostátní zpravodajský list se speciálním zájmem o politiku, byznys a kulturu. Formát periodika: Druh papíru: Tisk: Rozsah: berliner ( mm) 45 g/m 2 ofsetový novinový tisk 24 stran (popř. 32 stran)

3 >> OBSAH OBSAH TITUL Popis Kodifikace 1 2 TYPOGRAFICKÁ OSNOVA Titulní strana Standardní strany Přílohy TYPOGRAFICKÉ PRVKY Titulky - jednořádkové Titulky - dvou a více řádkové Nadtitulky a podtitulky Perexy Sloupce Rámečky Fotografie Popisky Grafy Tabulky Boxy, linky Doplňující prvky Záhlaví standardních stran Záhlaví přílohových stran STRANY Strana 1 Sudé strany Liché strany Přílohy INZERCE

4 >> TITUL >> 1 POPIS Ikona (ustálená podoba titulu a sounáležitostí) je tvořena několika typografickými prvky: B A B C Titul (logotyp) deníku Lidové noviny je vytvořen z písma Segoe Condensed Bold (verzálka L, ostatní minusky) ustálené barevnosti. Je umístěn na střed sazebního obrazce strany. >> CMYK: 0/0/0/100 Podtitul nezávislý deník založený 1893 je vytvořen z písma Segoe Condensed Bold (minusky). Je umístěn vpravo pod logotypem. >> CMYK: 20/13/5/36 Datace, odkaz na internetovou verzi deníku, cena jsou vytvořeny z písma Segoe Condensed Bold (minusky). Jsou umístěny vlevo pod logotypem a odděleny od sebe grafickým prvkem (kuličkou). >> CMYK: 0/0/0/100 >> CMYK: 0/21/70/0 A C

5 >> TITUL >> 2 KODIFIKACE Rozměry ikony: mm Vzdálenost ikony od horního okraje sazebního obrazce strany je 52 mm. Jednotlivé typografické prvky jsou vysázeny z následujících velikostí: Titul (logotyp) Podtitul Datace, odkaz, cena 143 b 18 b 18 b 131 mm 26,2 mm 253 mm 37 mm 48 mm (po dolní účaří)

6 >> TYPOGRAFICKÁ OSNOVA >> 3 TITULNÍ STRANA Obraz sazby je dělen na 5 sloupců, každý o šířce 54 mm se čtyřmi mezerami o šířce 4 mm. Výška plného obrazu sazby je 436 mm. Výška obrazu sazby bez ikony, lišty s upoutávkami na obsah listu a vzájemných mezer je 332 mm. 13 mm 54 mm 4 mm 16 mm 15 mm 48 mm 4 mm horní účaří ikony 48 mm 4 mm dolní účaří ikony 1/2 strany 19 mm

7 >> TYPOGRAFICKÁ OSNOVA >> 4 STANDARDNÍ STRANY Obraz sazby je dělen na 5 sloupců, každý o šířce 54 mm se čtyřmi mezerami o šířce 4 mm. (Na obrázku sudá standardní strana.) Výška plného obrazu sazby je 436 mm. Výška obrazu sazby bez záhlaví a vzájemné mezery je 412 mm. Tato osnova platí i pro přílohové strany. 16 mm 54 mm 4 mm 13 mm 15 mm 7 mm 13 mm 4 mm horní účaří záhlaví osa linky záhlaví dolní účaří záhlaví 1/2 strany 19 mm

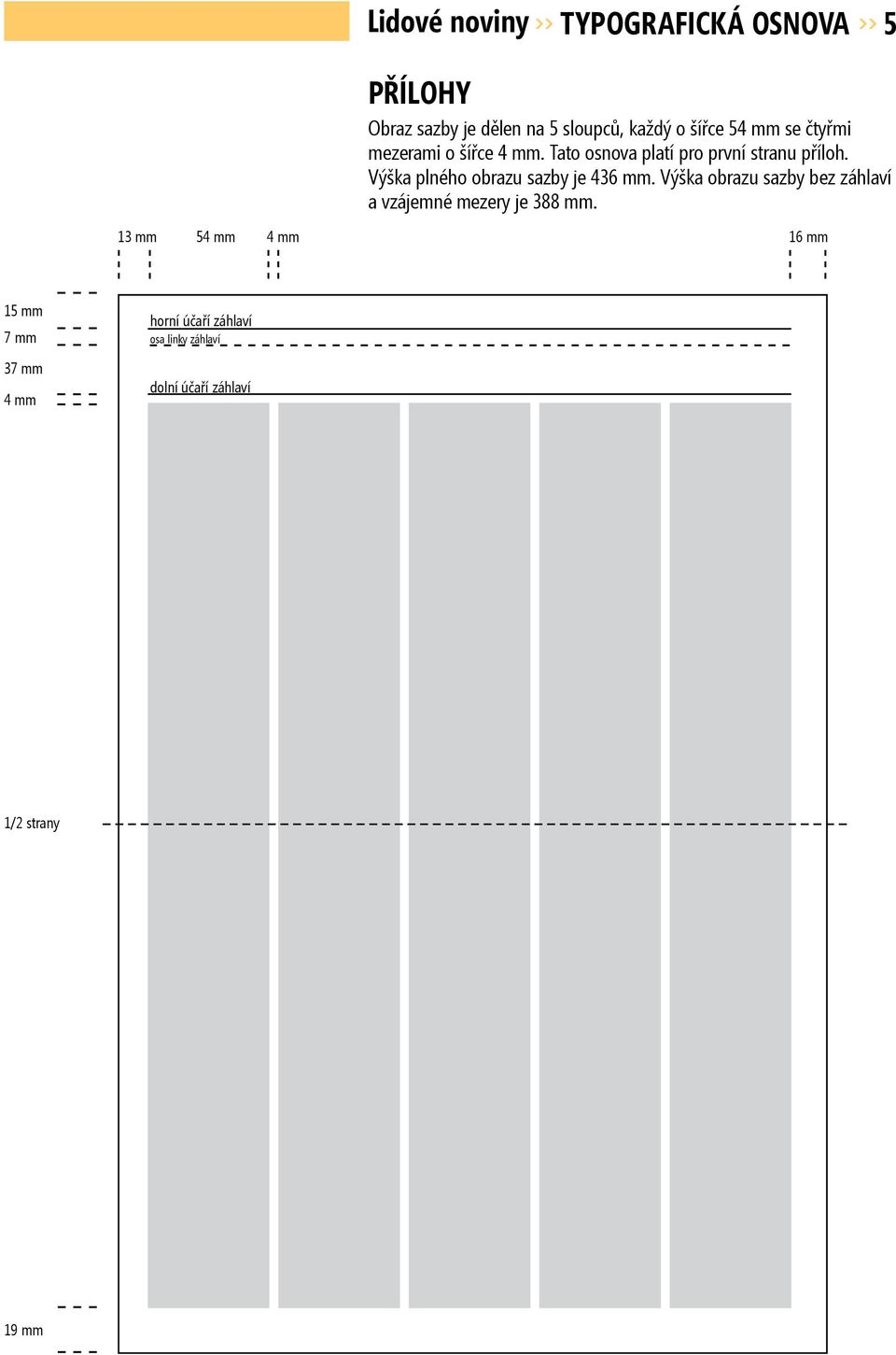

8 >> TYPOGRAFICKÁ OSNOVA >> 5 PŘÍLOHY Obraz sazby je dělen na 5 sloupců, každý o šířce 54 mm se čtyřmi mezerami o šířce 4 mm. Tato osnova platí pro první stranu příloh. Výška plného obrazu sazby je 436 mm. Výška obrazu sazby bez záhlaví a vzájemné mezery je 388 mm. 13 mm 54 mm 4 mm 16 mm 15 mm 7 mm 37 mm 4 mm horní účaří záhlaví osa linky záhlaví dolní účaří záhlaví 1/2 strany 19 mm

9 >> TYPOGRAFICKÉ PRVKY >> 6 TITULKY - jednořádkové Jednořádkové titulky jsou sázeny z písma Lido STF Condensed Bold z minusek prostrčených hodnotou 20 v těchto velikostech: 48 b hlavní titulek 36 b 24 b 20 b tří až čtyřsloupečný titulek dvousloupečný titulek jednosloupečný titulek Žádný jiný řez písma (font) titulků, jiná velikost, ani titulky z verzálek, by se neměly na stranách listu objevovat. Ustálená velikost titulku podporuje vnitřní řád stran. Jsou zarovnány doleva. Titulek na 1 sloupec Titulek na dva sloupce Titulek na tři až čtyři sloupce Hlavní titulek

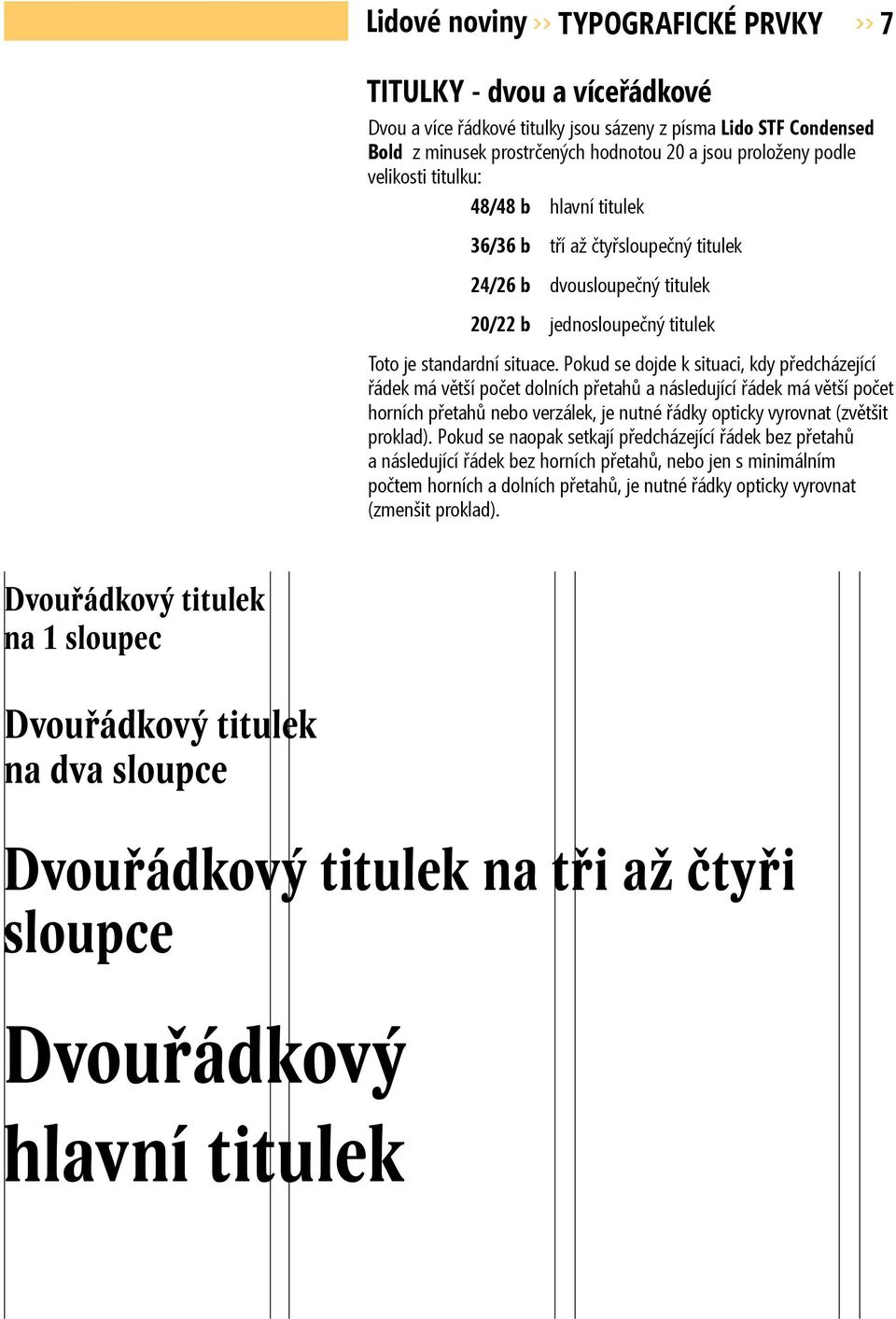

10 >> TYPOGRAFICKÉ PRVKY >> 7 TITULKY - dvou a víceřádkové Dvou a více řádkové titulky jsou sázeny z písma Lido STF Condensed Bold z minusek prostrčených hodnotou 20 a jsou proloženy podle velikosti titulku: 48/48 b hlavní titulek 36/36 b 24/26 b 20/22 b tří až čtyřsloupečný titulek dvousloupečný titulek jednosloupečný titulek Toto je standardní situace. Pokud se dojde k situaci, kdy předcházející řádek má větší počet dolních přetahů a následující řádek má větší počet horních přetahů nebo verzálek, je nutné řádky opticky vyrovnat (zvětšit proklad). Pokud se naopak setkají předcházející řádek bez přetahů a následující řádek bez horních přetahů, nebo jen s minimálním počtem horních a dolních přetahů, je nutné řádky opticky vyrovnat (zmenšit proklad). Dvouřádkový titulek na 1 sloupec Dvouřádkový titulek na dva sloupce Dvouřádkový titulek na tři až čtyři sloupce Dvouřádkový hlavní titulek

11 >> TYPOGRAFICKÉ PRVKY >> 8 NADTITULKY A PODTITULKY Titulky mohou být prosté, nebo mohou mít jen nadtitulek či podtitulek, popřípadě nadtitulek i podtitulek. Převážně bývají podtitulkem či nadtitulkem opatřeny hlavní titulky strany, ale mohou se vyskytovat i u titulků o řád menších. Nadtitulky i podtitulky jsou prostrkány hodnotou 10 a nesmějí se modifikovat. Nadtitulek je sázen z písma Lido STF Condensed Bold. Podtitulek je sázen z písma Lido STF Medium. nadtitulek/titulek/podtitulek 48 b/24 b hlavní titulek 18 b/36 b/18 b tří až čtyřsloupečný titulek Nadtitulek se na první straně u hlavního titulku nepoužívá. Proklad mezi titulkem a nadtitulkem se rovná velikosti písma titulku (36/36 b). Proklad mezi titulkem a podtitulkem je vždy 36 b. Proklad dvouřádkového podtitulku u hlavního titulku je 26 b. Mezera mezi podtitulkem a sloupci je 2 řádky sítě (cca 8 mm). Jednořádkový nadtitulek na 2 až 3 sloupce Titulek na tři až čtyři sloupce Jednořádkový podtitulek na 2 až 3 sloupce Hlavní titulek Jednořádkový podtitulek na 3 až 4 sloupce Hlavní titulek Dvouřádkový podtitulek na 3 až 4 sloupce pokud možno co nejdelší

12 >> TYPOGRAFICKÉ PRVKY >> 9 PEREXY Perexy jsou sázeny na jeden sloupec na praporek. Mezi perexem a prvním řádkem sloupce se vynechává 1 řádek sítě (cca 4 mm). Písmo: Lido STF Medium 11/13 b, 12/14 b, 14/16 b (podle důležitosti příspěvku). SLOUPCE Text článků je sázen na šířku 54 mm, tj. na šířku jednoho sloupce. Výjimečně na šířku dvou sloupců (112 mm). Sazbu není možné ani zvětšovat, ani zmenšovat. Sloupce jsou zalamovány do bloku. Výjimku tvoří popisky samostatně stojicích fotografií, sloupek na první straně listu, perexy, komentáře mimo komentářových rubrik. Písmo: Lido STF 10/10 b (do sítě účaří). Vyznačovací písma: Lido STF Bold mezititulky (11/11 b, CMYK: 15/100/100/0), otázky v rozhovorech (10/10 b), podpisy (11/13 b, CMYK: 20/13/5/36; u barevného pozadí v černé barvě), šifry (10 b), upoutávky na obsah listu (16/18 b, CMYK: 15/100/100/0), odkazy na strany (14 b, 16 b, 24 b) citace (11/13 b). Lido STF Bold Italic titulek sloupku na první straně (18/20 b), titulek komentáře (24/26 b). RÁMEČKY Rámečky rámující logotyp, značku, nebo vydavatelské údaje na první straně jsou o síle linky 0,5 b. Jsou umístěny na stabilním místě v prvním sloupci dole. Rámečky rámující doplňující informace k článku, komentáře, upoutávky na obsah listu, rozhovory nebo krátké zprávy mají barevné pozadí. Sloupec s vlastním textem je v rámečku zúžen o tři milimetry na každé straně. >> sloupek, komentáře, krátké zprávy CMYK: 0/0/0/10 doplňující informace, rozhovory upoutávky na obsah listu, označení typu článku >> CMYK: >> CMYK: 0/4/21/0 0/21/70/0

13 >> TYPOGRAFICKÉ PRVKY >> 10 FOTOGRAFIE Rozměry fotografií vychází z členění strany na 5 sloupců. Sloupce určují šířku fotografie, výšku určuje dodaný formát fotografie. Fotografie mohou být přes jeden sloupec, přes dva, tři a výjimečně i čtyři sloupce. Malé portrétní fotografie mohou být půlsloupečné. Mohou být barevné i černobílé. Samostatné fotografie doplněné popiskem jsou odděleny vertikálními a horizontálními linkami stejně jako jiné bloky. POPISKY Popisky fotografií mohou být sázeny dvojím způsobem: U fotografií v textu na šířku fotografie písmem Lido STF (Bold pro začátek popisku, který slouží jako minititulek, Regular pro zbytek popisku) velikostí 11/13 b. Popisek může být i víceřádkový, zarovnaný do bloku. Mezera mezi popiskem a fotografií je jeden řádek sítě (cca 4 mm), mezera mezi popiskem a vlastním textem je velikosti dvou řádků sítě (cca 8 mm). U samostatných fotografií písmem Lido STF Bold velikostí 11/13 b (u minititulku fotografie velikostí 14/16 b červenou barvou CMYK: 15/100/100/0). Popisek bývá víceřádkový, zarovnaný na levý nebo pravý praporek podle výskytu popisku u fotografie. Autor fotografie je vysázen písmem Lido STF Bold velikostí 10 b, CMYK: 20/13/5/36. GRAFY Grafy jsou významnou součástí vizuálního doprovodu listu. Jsou většinou dvou až třísloupečné. Používá se v nich popiskové písmo Lido STF Regular ve velikosti 10 b, nadpis grafu je sázen z písma Lido STF Regular v kapitálkách ve velikosti 11/13 b v černé nebo červené barvě. Grafy jsou v barvách: >> nadpis grafu CMYK: 15/100/100/0 >> graf ve stupních barvy CMYK: 0/4/21/0-0/21/70/0 TABULKY Tabulky jsou také významnou součástí vizuálního doprovodu listu. Jsou většinou dvou až třísloupečné. Používá se v nich popiskové písmo Lido STF Regular ve velikosti 10 b, nadpis tabulky je sázen z písma Lido STF Regular v kapitálkách ve velikosti 11/13 b v černé nebo červené barvě. Hlavní a obvodové linky jsou o síle 0,5 mm, ostatní 0,25 mm. Jednotlivé části tabulky mohou být barevně podtištěny, stejně jako rámečky (CMYK: 0/0/0/10, CMYK: 0/4/21/0).

14 >> TYPOGRAFICKÉ PRVKY >> 11 BOXY, LINKY Boxy oddělují články na straně, zdůrazňují jejich příbuznost nebo izolují fotografie, které nejsou doplněny textem. Jsou ohraničeny horizontálními a vertikálními linkami. Linky horizontální jsou o síle 2 b, jsou černé a styl tahu je plný. Linky vertikální jsou o síle 1 b, jsou černé a styl tahu je tečkovaný. horizontální linka vertikální linka DOPLŇUJÍCÍ PRVKY >> dolní kulička doplňujicí ikonu listu, průměr 3,7 mm, barva: CMYK: 0/21/70/0 šipky (u odkazu na stranu, oddělující prvek u autora článku), písmo: Almonte Regular, velikost podle velikosti následujícího textu, barva: CMYK: 0/21/70/0, CMYK: 20/13/5/36 uvozovky (zvýraznění citace), písmo: Lido STF Condensed Bold, velikost: 90 b, barva: CMYK: 0/21/70/0

15 >> TYPOGRAFICKÉ PRVKY >> 12 ZÁHLAVÍ STANDARDNÍCH STRAN Záhlaví na sudé a liché straně je typograficky stranově obrácené. Jednotlivá záhlaví se graficky liší pouze názvem strany. Záhlaví zaplňuje celou šířku sazebního obrazu. Obsahuje: číslo strany (Lido STF Bold, 24 b), logotyp Lidové noviny (velikost 2,5 %), grafický prvek (kulička, průměr 2 mm), datum (Segoe Condensed Bold, 18 b), název strany (Segoe Condensed Bold, 30 b), osa záhlaví (linka o síle 1 b, CMYK: 0/21/70/0). sudé záhlaví liché záhlaví

16 >> TYPOGRAFICKÉ PRVKY >> 13 ZÁHLAVÍ PŘÍLOHOVÝCH STRAN Záhlaví stran příloh se graficky liší od záhlaví standardních stran pouze názvem strany a barvou osy záhlaví. Výjimku tvoří první strany příloh, jejichž záhlaví je širší, název strany je v barevném provedení a neobsahuje číslo strany. Záhlaví zaplňuje celou šířku sazebního obrazu. Záhlaví první strany přílohových stran obsahuje: logotyp Lidové noviny (velikost 2,5 %), grafický prvek (kulička, průměr 2 mm), datum (Segoe Condensed Bold, 18 b), název strany/přílohy (Segoe Condensed Bold, 100 b, barva podle přílohy), osa záhlaví (linka o síle 2 b, CMYK: 0/0/0/100). Barvy příloh: Peníze & Byznys (CMYK: 100/90/10/0), Sport (CMYK: 75/5/100/0), Akademie (CMYK: 5/76/100/3), Věda & Výzkum (CMYK: 66/99/5/52), Relax (CMYK: 90/7/71/56), Orientace (CMYK: 18/100/99/10). sudé záhlaví liché záhlaví

17 >> TYPOGRAFICKÉ PRVKY >> 14 ZÁHLAVÍ PŘÍLOHOVÝCH STRAN Záhlaví ostatních stran příloh obsahuje: číslo strany (Lido STF Bold, 24 b), logotyp Lidové noviny (velikost 2,5 %), grafický prvek (kulička, průměr 2 mm), datum (Segoe Condensed Bold, 18 b), název strany (Segoe Condensed Bold, 30 b), osa záhlaví (linka o síle 1 b, CMYK: 0/0/0/100). sudé záhlaví liché záhlaví

18 >> STRANY >> 15 STRANA 1 Upoutávky na obsah listu jsou uvedeny v horní části titulní strany listu v liště, která zaplňuje celou šířku sazebního obrazce. Uvádí čtenáře prostřednictvím negativních lišt, ilustrací, malých barevných fotografií do obsahu čísla. Má dvě části. V levé jsou umístěny jeden až dva boxy s větším titulkem (Lido STF Condensed Bold, 20 b), podtitulkem a odkazem na stranu (Lido STF Bold 14 b, 12 b) a fotografií (ilustrací). V pravé části je seznam čtyř až pěti upoutávek (Lido STF Bold: titulek 16 b, podtitulek 14 b, odkaz na stranu 16 b). Ikona je umístěna pod upoutávkami. Má typografické prvky v ustálených barevných hodnotách (viz strana 2 Titul - popis). Fotografie může být umístěna přes tři sloupce na šířku, nebo přes dva sloupce na výšku. Je vhodné použít jednu větší a maximálně dvě menší fotografie. Titulek je sázen ze 48 b, podtitulek 24 b, nadtitulek se u hlavního titulku nepoužívá. První sloupec je vyhraněn pro Sloupek Lidových novin (je podtištěn barvou, zarovnán doleva). Ve spodní části je uvedena tiráž. Množství textového materiálu určuje velikost a způsob tvorby titulků, avšak na první straně by se nemělo objevit více než jeden hlavní a dva až tři menší články. Na následujících listech manuálu jsou prezentovány jednotlivé strany nebo jejich společná řešení v možných figurách. Základní řešení pro kompozici strany jsou doporučením pro konkrétní členění (použití titulků, sestavování typografických prvků do bloku), které vyplyne z povahy redakčního materiálu.

19 >> STRANY >> 16 STRANA 1 - figura 1

20 >> STRANY >> 17 STRANA 1 - figura 2

21 >> STRANY >> 18 STRANA 1 - figura 3

22 >> STRANY >> 19 SUDÉ STRANY - figura 1

23 >> STRANY >> 20 SUDÉ STRANY - figura 2

24 >> STRANY >> 21 SUDÉ STRANY - figura 3

25 >> STRANY >> 22 LICHÉ STRANY - figura 1

26 >> STRANY >> 23 LICHÉ STRANY - figura 2

27 >> STRANY >> 24 LICHÉ STRANY - figura 3

28 >> STRANY >> 25 PŘÍLOHY - figura 1

29 >> STRANY >> 26 PŘÍLOHY - figura 2

30 >> INZERCE >> 27 INZERCE Dělení inzerce: A B C D E celá strana polovina strany třetina strany čtvrtina strany osmina strany (výška šířka) mm mm mm mm na šířku (podval) mm na výšku (střední roh) mm na šířku (podval) mm na výšku (střední roh) A B speciální formáty mm mm (inzerce na titulní straně, první sloupec) Jiné formáty lze použí pouze při dodržení sloupcového dělení. C D na šířku D na výšku E
