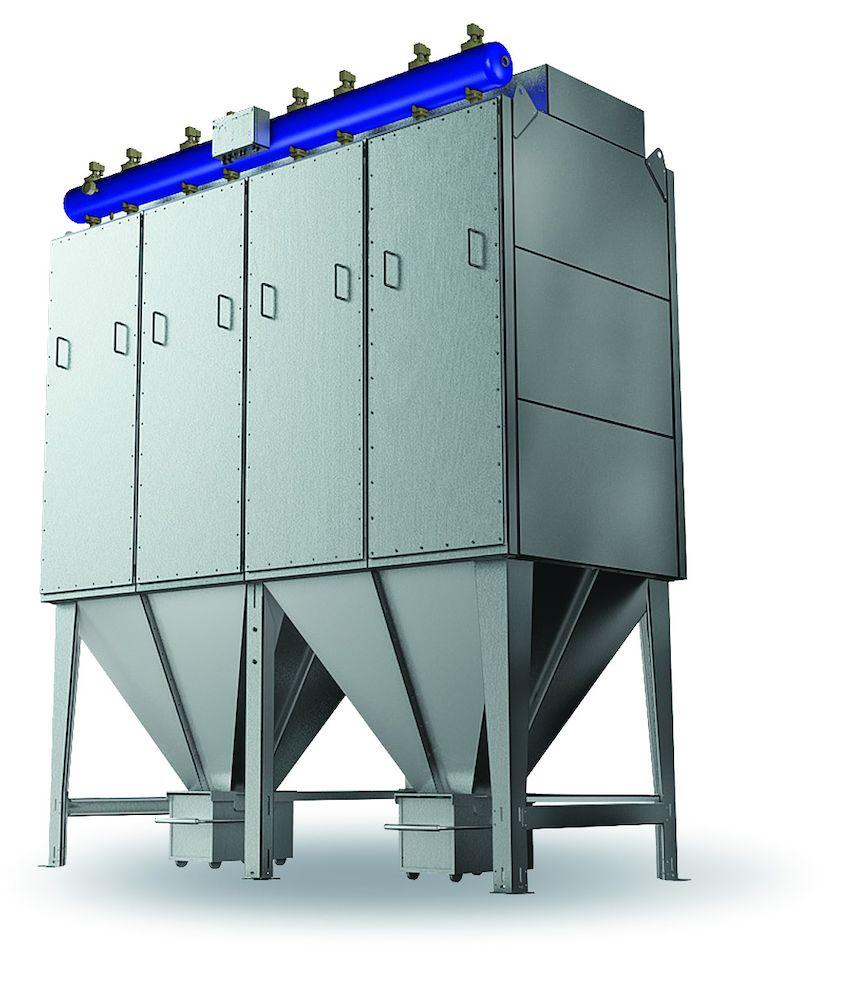

1 Kompaktní filtrační jednotka pro řešení problémů s odsáváním výbušné prachy v široké škále průmyslových provozů. Série filtračních jednotek FMC s filtračními vložkami nabízí řadu výhod díky kompaktnímu designu a patentovanému systému UniClean. Speciální provedení vložek UniClean zaručuje konzistentní a efektivní čištění. Filtrační vložky jsou k dispozici ve dvou různých délkách (typ L nebo A). Filtry FMC jsou určeny pro objemy vzduchu mezi a m3/h, které obsahují různé typy prachu. Filtry FMC mohou být vybaveny různými typy filtračních vložek umístěných vertikálně, aby se zabránilo hromadění prachu na filtračním materiálu. Filtr je určen pro venkovní umístění a je standardně navržen pro integrovaný ventilátor umístěný na víku jednotky. Nezávisle testováno dle ATEX pro výbušné prachy. Standardní vložky z polyesteru CA100: max. 10 g/m3 pro jemný nebo hrubý prach. Kazety z celulózy CA175: max. 1 g/m3 pro studené dýmy Vstupní a výstupní průměry 160, 250, 315, 400, 500 nebo 560 mm. Přívodní část vzduchu zahrnuje deflektor/opotřebitelnou desku. Možnost přidání separační komory s filtrem z tahokovu. Měření tlakové ztráty a řízení čisticího systému: DFC-8M, napájení 230 V - 50 Hz, 110 V - 60 Hz. Kazety jsou k dispozici v široké škále materiálů, které vyhovují většině aplikací bez ohledu na typ a množství prachu. Jejich modulární kompaktní konstrukce znamená, že mohou být instalovány v blízkosti zdroje prachu, čímž se snižuje spotřeba energie. Jejich modulární kompaktní konstrukce znamená, že mohou být instalovány v blízkosti zdroje prachu, čímž se snižuje spotřeba energie. Inteligentní ECO-efektivní systém řízení regenerace filtračních vložek snižuje náklady na provoz a údržbu Rychlé sejmutí sběrné nádoby Název produktu Požadavky na stlačený vzduch Spotřeba stlačeného vzduchu FMCZ filtrační jednotka 6 bar 45 Nl per cleaning pulse Materiál Tělo z pozinkovaného plechu (2 mm) Vhodné pro výbušný prach Metoda čištění filtru Application Pracovní tlak (kpa) Objem sběrné nádoby (l) True Kapacita (max. průtok m3/h) Operating Temperature Typ filtru Proplachová tryska Dýmy, Prach -6,0 to 1,5. Operation of the filter with overpressure only allowed if it is a silo top version. 50 nebo 100 nebo bez -20 až 70 C. Vložka

2 Dýmy Prach

3 Jméno datasheetu Počet filtračních elementů Materiál filtru [model] FMCZ 200-2L 8 Polyester (std) FMC(Z)200-2Ls FMCZ 200-2L 8 Cellulose FMC(Z)200-2Lc FMCZ 200-4L 16 Polyester (std) FMC(Z)200-4Ls FMCZ 200-4L 16 Cellulose FMC(Z)200-4Lc FMCZ 200-6L 24 Polyester (std) FMC(Z)200-6Ls FMCZ 200-6L 24 Cellulose FMC(Z)200-6Lc FMCZ 200-8L 32 Polyester (std) FMC(Z)200-8Ls FMCZ 200-8L 32 Cellulose FMC(Z)200-8Lc FMCZ 200-2A 8 Polyester (std) FMC(Z)200-2As FMCZ 200-2A 8 Cellulose FMC(Z)200-2Ac FMCZ 200-4A 16 Polyester (std) FMC(Z)200-4As FMCZ 200-4A 16 Cellulose FMC(Z)200-4Ac FMCZ 200-6A 24 Polyester (std) FMC(Z)200-6As FMCZ 200-6A 24 Cellulose FMC(Z)200-6Ac FMCZ 200-8A 32 Polyester (std) FMC(Z)200-8As FMCZ 200-8A 32 Cellulose FMC(Z)200-8Ac

FMCZ filtrační jednotka [accessory] [partno] Damper type NFUS3 5501395 Discharge bin 50 l with wheels 5501274 Discharge bin 50 l without wheels 5501273 Discharge bin 100 l with wheels 5501275 Adaptor

Fitting 5505035 Hose set for bin balancing 5505041 Single backpack for 4 modules 5509660 Single backpack for 4 modules round inlet from the top 5501138 Single backpack for 8 modules round inlet from

4 FMCZ filtrační jednotka [accessory] [partno] Damper type NFUS Discharge bin 50 l with wheels Discharge bin 50 l without wheels Discharge bin 100 l with wheels Adaptor for bin with bag Adaptor for 50 l bin with bag incl. fitting Adaptor for 100 l bin with bag incl. Fitting Hose set for bin balancing Single backpack for 4 modules Single backpack for 4 modules round inlet from the top Single backpack for 8 modules round inlet from the top pos L Double backpack for 4 modules Double backpack for 4 modules round inlet from the top Double backpack for 8 modules and round inlet from the top DUAL silencer for FM600 series fan with air grille DUAL silencer for FM6800 series fan with air grille DUAL silencer for FM1000 series fan with air grille DUAL silencer for FM600 series fan with air grille and rain cover DUAL silencer for FM6800 series fan with air grille and rain cover DUAL silencer for FM1000 series fan with air grille and rain cover DUAL silencer for FM600 series fan with flanged outlet for duct connection DUAL silencer for FM6800 series fan with flanged outlet for duct connection

[accessory] [partno] DUAL silencer for FM1000 series fan with flanged outlet for duct connection 5501856 Isolation box for FM pressure tank, 2 modules 5501317 Isolation box for FM pressure tank, 4

5 [accessory] [partno] DUAL silencer for FM1000 series fan with flanged outlet for duct connection Isolation box for FM pressure tank, 2 modules Isolation box for FM pressure tank, 4 modules Isolation box for FM pressure tank, 6 modules Isolation box for FM pressure tank, 6 modules Level sensor with beacon, 230V Cable gland M40 for levelsensor Noise enclosure for FM800 fan

Standardní odlehčení výbuchu 410x410. Tělo filtru a výsypka: St1, Kst = max.200 bar x m/s a Pmax = 9 bar. St2, Kst = max.300 bar x m/s a Pmax = 9 bar. St3, Kst = max.600 bar = special order.

6 Standardní odlehčení výbuchu 410x410. Tělo filtru a výsypka: St1, Kst = max.200 bar x m/s a Pmax = 9 bar. St2, Kst = max.300 bar x m/s a Pmax = 9 bar. St3, Kst = max.600 bar = special order. Při objednávání uveďte prosím: Vlastnosti prachu Kst a Pmax. Zónu místa pro instalaci (bez zóny nebo zóna 22) Označení Verze St1 je označena EX II D St1. Těleso filtru FMCZ200 ve verzi St2 je označeno: EX II D St2. Označení je založeno na certifikaci výrobků podle FTZU č FMC200-2L a 2A se sběrnou nádobou Pro sběrné nádoby 50 l s kolečky, přidejte 90 mm. * 65 mm je třeba přidat v případě ventilátorů na víku jednotky

7 FMC200 2L a 2A výsypka s přírubou FMC200-4L a 4A se sběrnou nádobou Pro sběrné nádoby 50 l s kolečky, přidejte 90 mm

8 FMC200 4L a 4A výsypka s přírubou FMC200-6L a 6A se sběrnou nádobou Pro sběrné nádoby 50 l s kolečky, přidejte 90 mm

9 FMC200 6L a 6A výsypka s přírubou FMC200-8L a 8A se sběrnou nádobou Pro sběrné nádoby 50 l s kolečky, přidejte 90 mm

10 FMC200 8L a 8A výsypka s přírubou
