1 Nederman Norclean Katalog výrobků P o d t l a k o v é ú k l i d o v é s y s t é m y P o d t l a k o v é d o p r a v n í s y s t é m y P o d t l a k o v á ř e š e n í

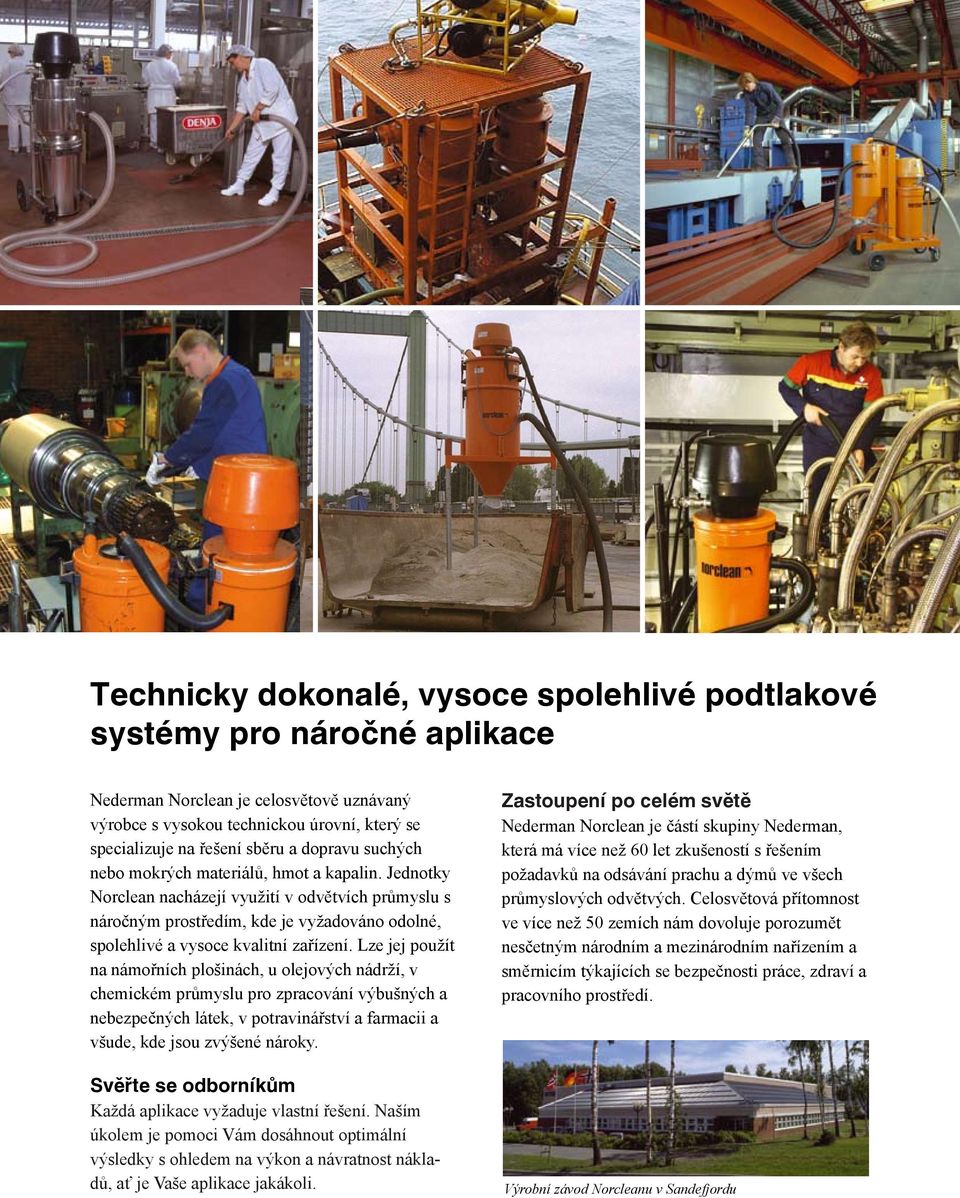

2 Technicky dokonalé, vysoce spolehlivé podtlakové systémy pro náročné aplikace Nederman Norclean je celosvětově uznávaný výrobce s vysokou technickou úrovní, který se specializuje na řešení sběru a dopravu suchých nebo mokrých materiálů, hmot a kapalin. Jednotky Norclean nacházejí využití v odvětvích průmyslu s náročným prostředím, kde je vyžadováno odolné, spolehlivé a vysoce kvalitní zařízení. Lze jej použít na námořních plošinách, u olejových nádrží, v chemickém průmyslu pro zpracování výbušných a nebezpečných látek, v potravinářství a farmacii a všude, kde jsou zvýšené nároky. Svěřte se odborníkům Každá aplikace vyžaduje vlastní řešení. Naším úkolem je pomoci Vám dosáhnout optimální výsledky s ohledem na výkon a návratnost nákladů, ať je Vaše aplikace jakákoli. Zastoupení po celém světě Nederman Norclean je částí skupiny Nederman, která má více než 0 let zkušeností s řešením požadavků na odsávání prachu a dýmů ve všech průmyslových odvětvých. Celosvětová přítomnost ve více než zemích nám dovoluje porozumět nesčetným národním a mezinárodním nařízením a směrnicím týkajících se bezpečnosti práce, zdraví a pracovního prostředí. Výrobní závod Norcleanu v Sandefjordu

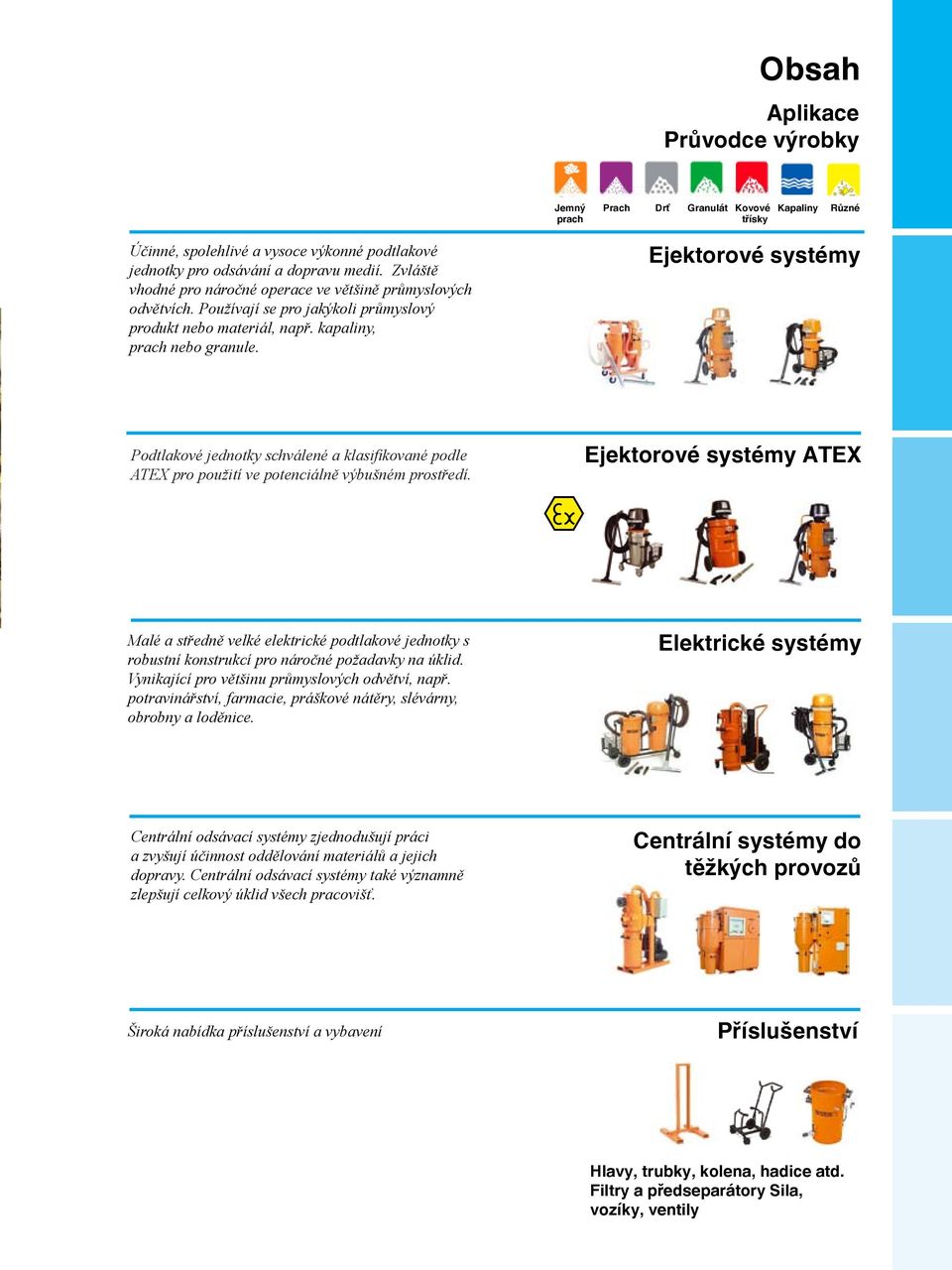

3 Obsah Aplikace Průvodce výrobky Jemný Prach Drť Granulát Kovové Kapaliny Různé prach třísky Účinné, spolehlivé a vysoce výkonné podtlakové jednotky pro odsávání a dopravu medií. Zvláště vhodné pro náročné operace ve většině průmyslových odvětvích. Používají se pro jakýkoli průmyslový produkt nebo materiál, např. kapaliny, prach nebo granule. Ejektorové systémy Podtlakové jednotky schválené a klasifikované podle ATEX pro použití ve potenciálně výbušném prostředí. Ejektorové systémy ATEX Malé a středně velké elektrické podtlakové jednotky s robustní konstrukcí pro náročné požadavky na úklid. Vynikající pro většinu průmyslových odvětví, např. potravinářství, farmacie, práškové nátěry, slévárny, obrobny a loděnice. Elektrické systémy Centrální odsávací systémy zjednodušují práci a zvyšují účinnost oddělování materiálů a jejich dopravy. Centrální odsávací systémy také významně zlepšují celkový úklid všech pracovišť. Centrální systémy do těžkých provozů Široká nabídka příslušenství a vybavení Příslušenství Hlavy, trubky, kolena, hadice atd. Filtry a předseparátory Sila, vozíky, ventily

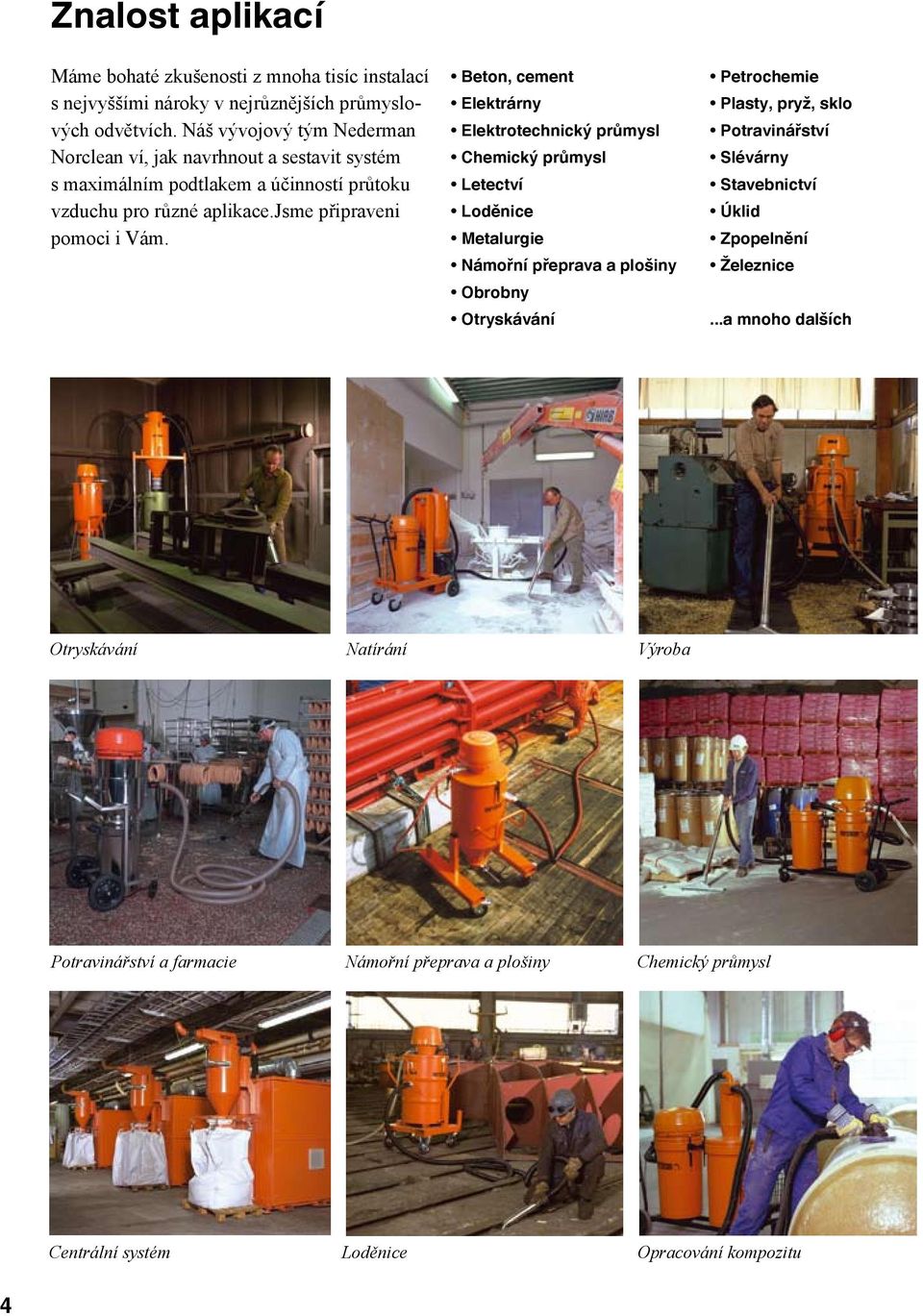

4 Znalost aplikací Máme bohaté zkušenosti z mnoha tisíc instalací s nejvyššími nároky v nejrůznějších průmyslových odvětvích. Náš vývojový tým Nederman Norclean ví, jak navrhnout a sestavit systém s maximálním podtlakem a účinností průtoku vzduchu pro různé aplikace.jsme připraveni pomoci i Vám. Beton, cement Elektrárny Elektrotechnický průmysl Chemický průmysl Letectví Loděnice Metalurgie Námořní přeprava a plošiny Obrobny Otryskávání Petrochemie Plasty, pryž, sklo Potravinářství Slévárny Stavebnictví Úklid Zpopelnění Železnice...a mnoho dalších Otryskávání Natírání Výroba Potravinářství a farmacie Námořní přeprava a plošiny Chemický průmysl Centrální systém Loděnice Opracování kompozitu

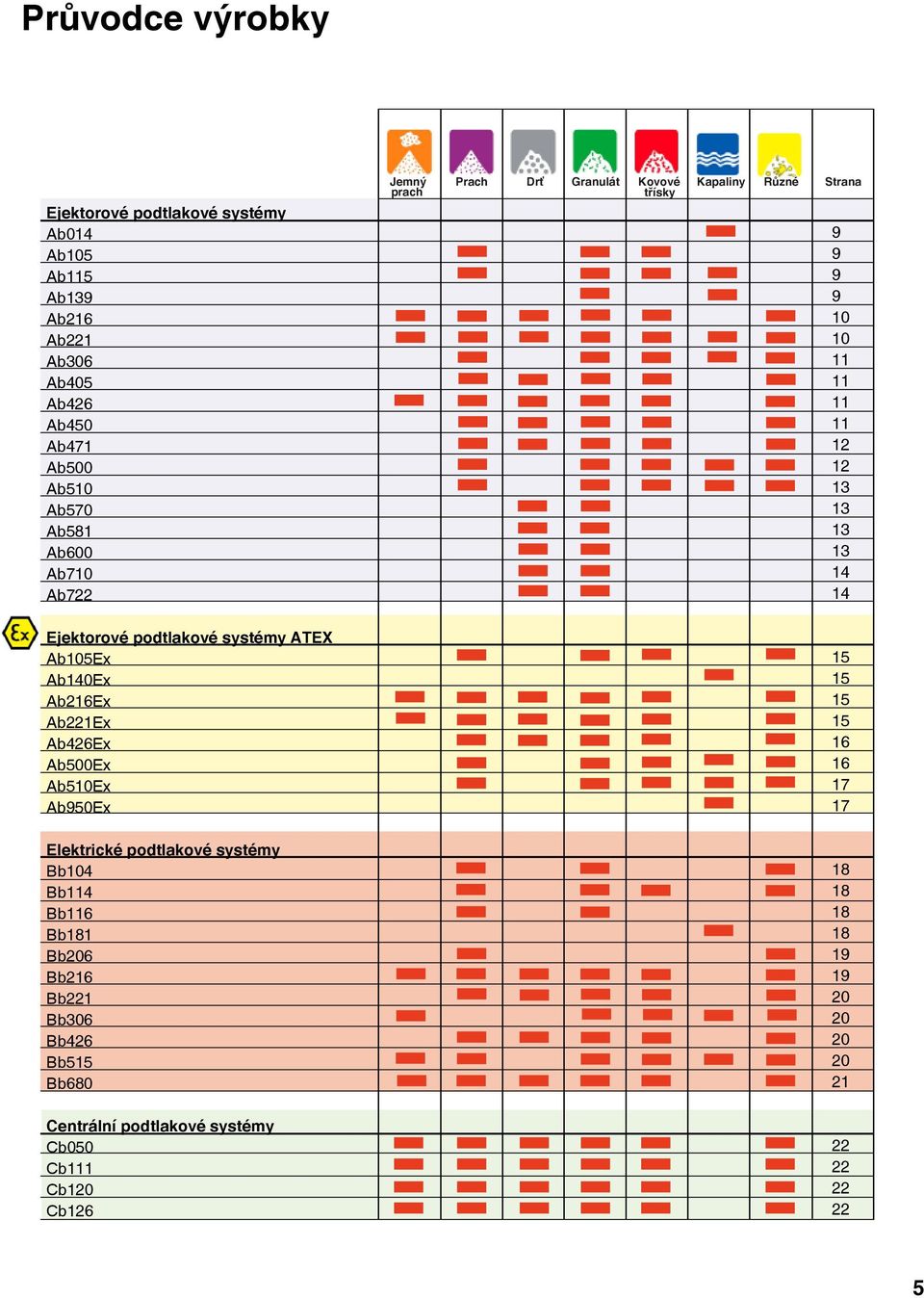

5 Průvodce výrobky Ejektorové podtlakové systémy Ab014 Ab105 Ab115 Ab139 Ab21 Ab221 Ab30 Ab405 Ab42 Ab4 Ab41 Ab0 Ab0 Ab Ab581 Ab00 Ab10 Ab22 Ejektorové podtlakové systémy ATEX Ab105Ex Ab140Ex Ab21Ex Ab221Ex Ab42Ex Ab0Ex Ab0Ex Ab9Ex Elektrické podtlakové systémy Bb104 Bb114 Bb11 Bb181 Bb20 Bb21 Bb221 Bb30 Bb42 Bb5 Bb80 Centrální podtlakové systémy Cb0 Cb111 Cb120 Cb12 Jemný Prach Drť Granulát Kovové Kapaliny Různé Strana prach třísky

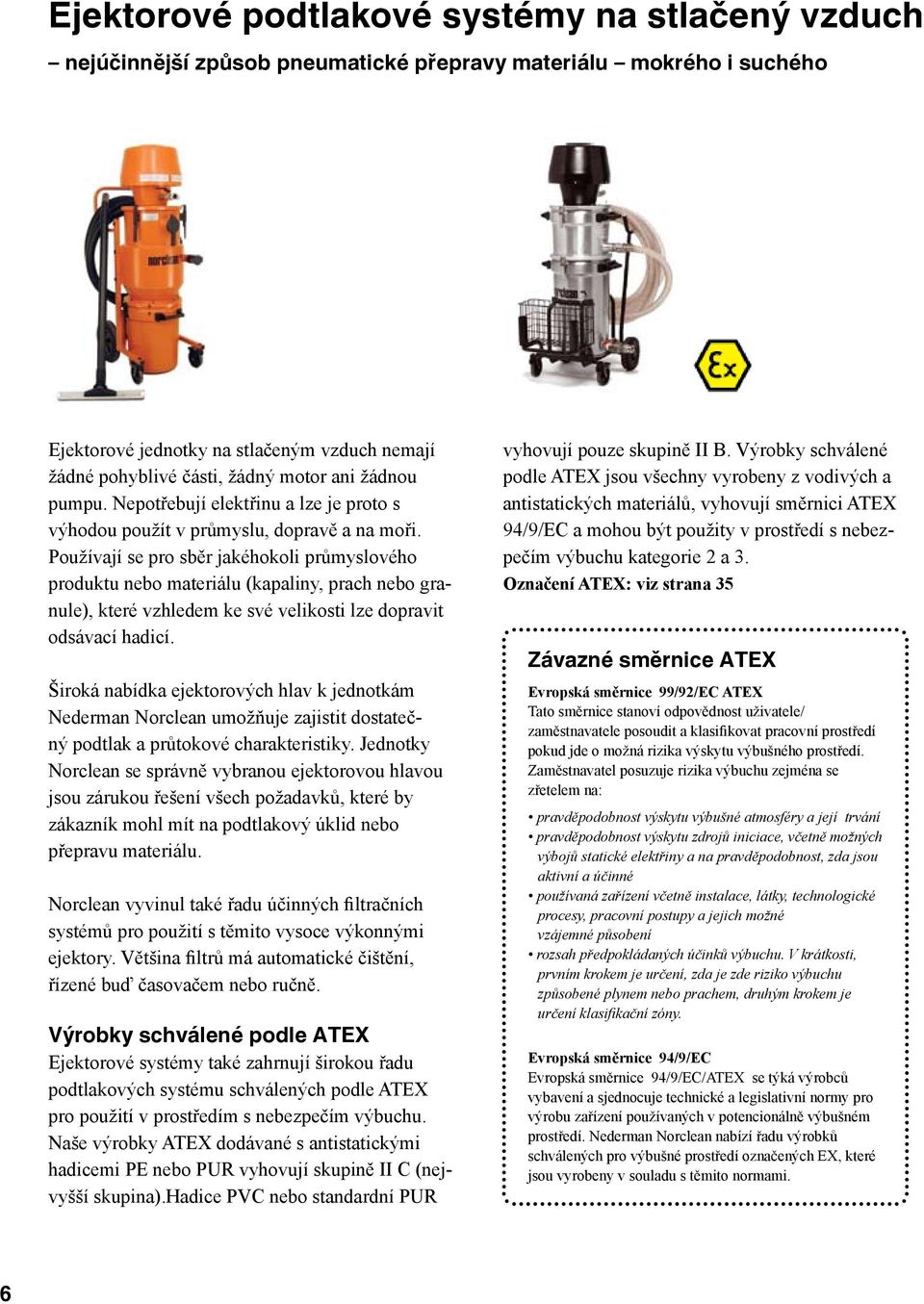

6 Ejektorové podtlakové systémy na stlačený vzduch nejúčinnější způsob pneumatické přepravy materiálu mokrého i suchého Ejektorové jednotky na stlačeným vzduch nemají žádné pohyblivé části, žádný motor ani žádnou pumpu. Nepotřebují elektřinu a lze je proto s výhodou použít v průmyslu, dopravě a na moři. Používají se pro sběr jakéhokoli průmyslového produktu nebo materiálu (kapaliny, prach nebo granule), které vzhledem ke své velikosti lze dopravit odsávací hadicí. Široká nabídka ejektorových hlav k jednotkám Nederman Norclean umožňuje zajistit dostatečný podtlak a průtokové charakteristiky. Jednotky Norclean se správně vybranou ejektorovou hlavou jsou zárukou řešení všech požadavků, které by zákazník mohl mít na podtlakový úklid nebo přepravu materiálu. Norclean vyvinul také řadu účinných filtračních systémů pro použití s těmito vysoce výkonnými ejektory. Většina filtrů má automatické čištění, řízené buď časovačem nebo ručně. Výrobky schválené podle ATEX Ejektorové systémy také zahrnují širokou řadu podtlakových systému schválených podle ATEX pro použití v prostředím s nebezpečím výbuchu. Naše výrobky ATEX dodávané s antistatickými hadicemi PE nebo PUR vyhovují skupině II C (nejvyšší skupina).hadice PVC nebo standardní PUR vyhovují pouze skupině II B. Výrobky schválené podle ATEX jsou všechny vyrobeny z vodivých a antistatických materiálů, vyhovují směrnici ATEX 94/9/EC a mohou být použity v prostředí s nebezpečím výbuchu kategorie 2 a 3. Označení ATEX: viz strana 35 Závazné směrnice ATEX Evropská směrnice 99/92/EC ATEX Tato směrnice stanoví odpovědnost uživatele/ zaměstnavatele posoudit a klasifikovat pracovní prostředí pokud jde o možná rizika výskytu výbušného prostředí. Zaměstnavatel posuzuje rizika výbuchu zejména se zřetelem na: pravděpodobnost výskytu výbušné atmosféry a její trvání pravděpodobnost výskytu zdrojů iniciace, včetně možných výbojů statické elektřiny a na pravděpodobnost, zda jsou aktivní a účinné používaná zařízení včetně instalace, látky, technologické procesy, pracovní postupy a jejich možné vzájemné působení rozsah předpokládaných účinků výbuchu. V krátkosti, prvním krokem je určení, zda je zde riziko výbuchu způsobené plynem nebo prachem, druhým krokem je určení klasifikační zóny. Evropská směrnice 94/9/EC Evropská směrnice 94/9/EC/ATEX se týká výrobců vybavení a sjednocuje technické a legislativní normy pro výrobu zařízení používaných v potencionálně výbušném prostředí. Nederman Norclean nabízí řadu výrobků schválených pro výbušné prostředí označených EX, které jsou vyrobeny v souladu s těmito normami.

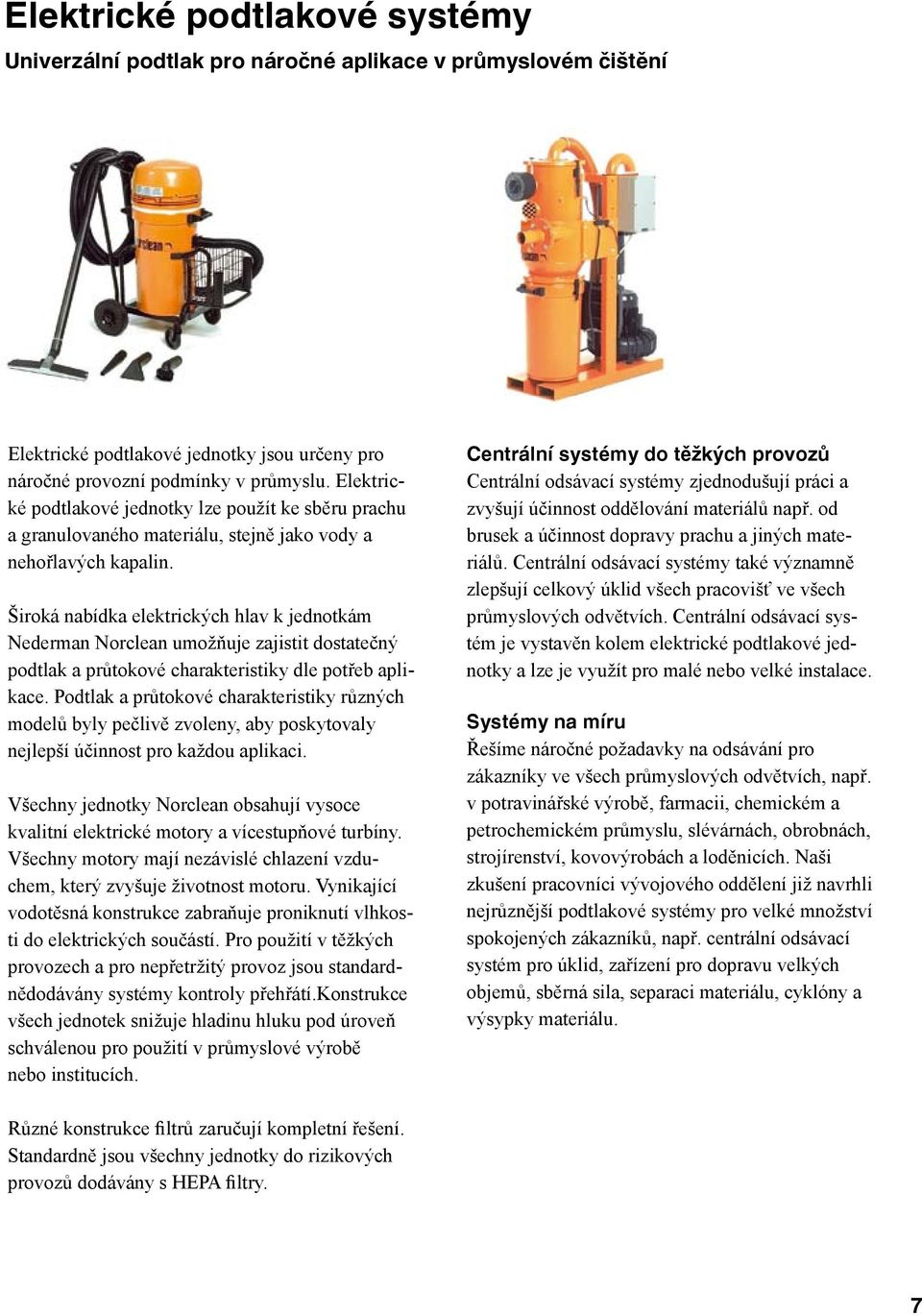

7 Elektrické podtlakové systémy Univerzální podtlak pro náročné aplikace v průmyslovém čištění Elektrické podtlakové jednotky jsou určeny pro náročné provozní podmínky v průmyslu. Elektrické podtlakové jednotky lze použít ke sběru prachu a granulovaného materiálu, stejně jako vody a nehořlavých kapalin. Široká nabídka elektrických hlav k jednotkám Nederman Norclean umožňuje zajistit dostatečný podtlak a průtokové charakteristiky dle potřeb aplikace. Podtlak a průtokové charakteristiky různých modelů byly pečlivě zvoleny, aby poskytovaly nejlepší účinnost pro každou aplikaci. Všechny jednotky Norclean obsahují vysoce kvalitní elektrické motory a vícestupňové turbíny. Všechny motory mají nezávislé chlazení vzduchem, který zvyšuje životnost motoru. Vynikající vodotěsná konstrukce zabraňuje proniknutí vlhkosti do elektrických součástí. Pro použití v těžkých provozech a pro nepřetržitý provoz jsou standardnědodávány systémy kontroly přehřátí.konstrukce všech jednotek snižuje hladinu hluku pod úroveň schválenou pro použití v průmyslové výrobě nebo institucích. Centrální systémy do těžkých provozů Centrální odsávací systémy zjednodušují práci a zvyšují účinnost oddělování materiálů např. od brusek a účinnost dopravy prachu a jiných materiálů. Centrální odsávací systémy také významně zlepšují celkový úklid všech pracovišť ve všech průmyslových odvětvích. Centrální odsávací systém je vystavěn kolem elektrické podtlakové jednotky a lze je využít pro malé nebo velké instalace. Systémy na míru Řešíme náročné požadavky na odsávání pro zákazníky ve všech průmyslových odvětvích, např. v potravinářské výrobě, farmacii, chemickém a petrochemickém průmyslu, slévárnách, obrobnách, strojírenství, kovovýrobách a loděnicích. Naši zkušení pracovníci vývojového oddělení již navrhli nejrůznější podtlakové systémy pro velké množství spokojených zákazníků, např. centrální odsávací systém pro úklid, zařízení pro dopravu velkých objemů, sběrná sila, separaci materiálu, cyklóny a výsypky materiálu. Různé konstrukce filtrů zaručují kompletní řešení. Standardně jsou všechny jednotky do rizikových provozů dodávány s HEPA filtry.

8 Modulární systém umožňuje speciální provedení pro každého zákazníka Systémy řady Norclean: Systém / Systém 200 / Systém 300 Před třiceti lety, když Norclean začal vyrábět flexibilní modulární systémy, byly základem podtlakových systémů sběrné nádoby na l a 200 l. Tyto modulární systémy jsou proto označeny Systém a Systém 200. Průměr Systému je 400 mm a průměr Systému 200 je 00 mm. Později byl uveden větší Systém 300 o průměru 800 mm. Při výběru mezi různými systémy je třeba vzít v úvahu dva faktory: sběrná kapacita a filtrační plocha. Pro běžný úklid je vhodnější Systém. Jeli požadován větší průtok nebo sběr více odpadu, je vhodným řešením Systém 200. Větší průtok vyžaduje větší filtrační plochu a v takovém případě je opět vhodný Systém 200 nebo 300. Výkonové hlavy Sběrné nádoby Separátory Sila Filtry Koše Úklidové příslušenství Hadice Vozíky a rámy Ventily a ovládání

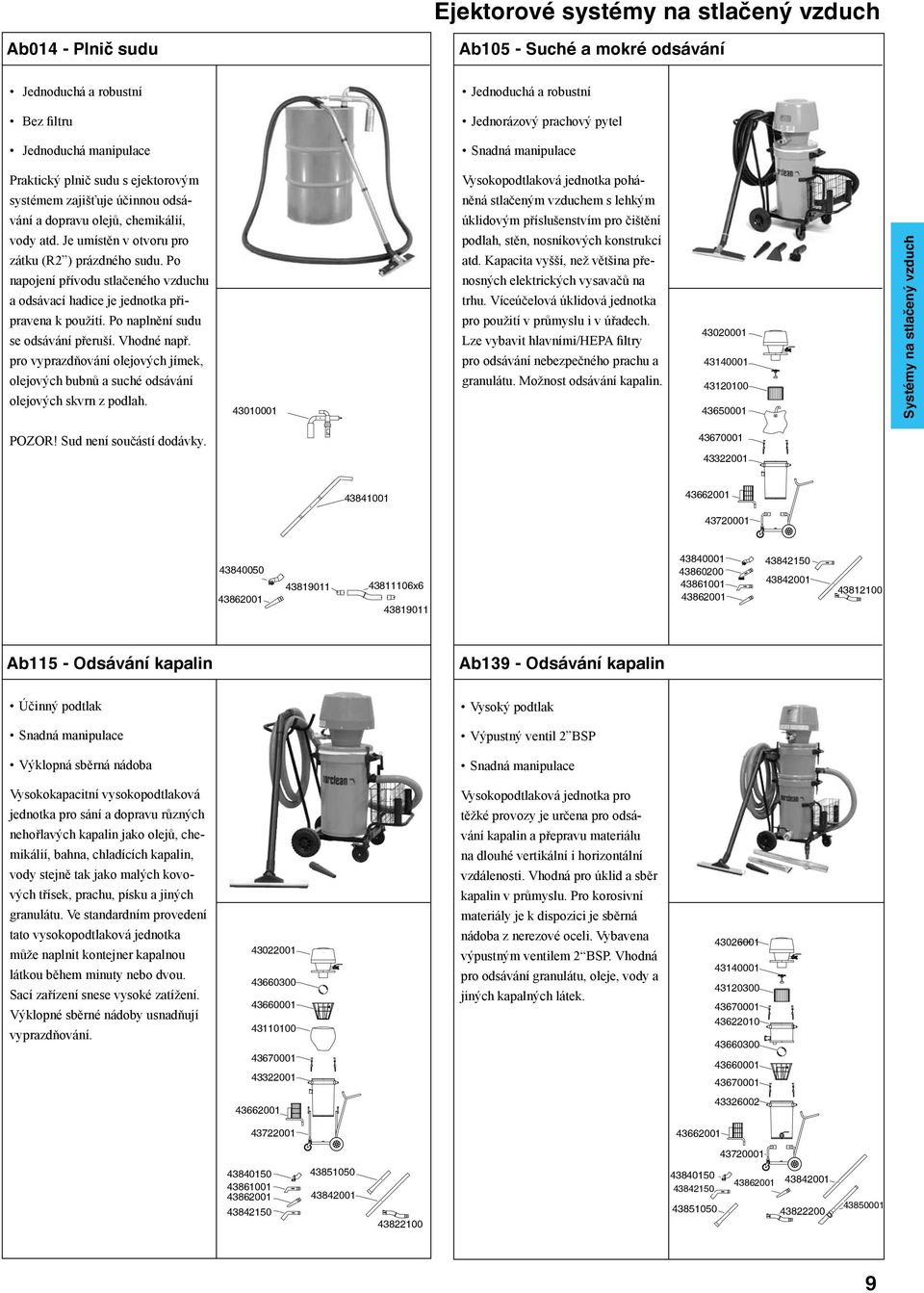

9 Ejektorové systémy na stlačený vzduch Ab014 Plnič sudu Ab105 Suché a mokré odsávání Jednoduchá a robustní Jednoduchá a robustní Bez filtru Jednorázový prachový pytel Jednoduchá manipulace Snadná manipulace Praktický plnič sudu s ejektorovým systémem zajišťuje účinnou odsávání a dopravu olejů, chemikálií, vody atd. Je umístěn v otvoru pro zátku (R2 ) prázdného sudu. Po napojení přívodu stlačeného vzduchu a odsávací hadice je jednotka připravena k použití. Po naplnění sudu se odsávání přeruší. Vhodné např. pro vyprazdňování olejových jímek, olejových bubnů a suché odsávání olejových skvrn z podlah Vysokopodtlaková jednotka poháněná stlačeným vzduchem s lehkým úklidovým příslušenstvím pro čištění podlah, stěn, nosníkových konstrukcí atd. Kapacita vyšší, než většina přenosných elektrických vysavačů na trhu. Víceúčelová úklidová jednotka pro použití v průmyslu i v úřadech. Lze vybavit hlavními/hepa filtry pro odsávání nebezpečného prachu a granulátu. Možnost odsávání kapalin Systémy na stlačený vzduch POZOR! Sud není součástí dodávky x Ab115 Odsávání kapalin Ab139 Odsávání kapalin Účinný podtlak Vysoký podtlak Snadná manipulace Výpustný ventil 2 BSP Výklopná sběrná nádoba Snadná manipulace Vysokokapacitní vysokopodtlaková jednotka pro sání a dopravu různých nehořlavých kapalin jako olejů, chemikálií, bahna, chladících kapalin, vody stejně tak jako malých kovových třísek, prachu, písku a jiných granulátu. Ve standardním provedení tato vysokopodtlaková jednotka může naplnit kontejner kapalnou látkou během minuty nebo dvou. Sací zařízení snese vysoké zatížení. Výklopné sběrné nádoby usnadňují vyprazdňování Vysokopodtlaková jednotka pro těžké provozy je určena pro odsávání kapalin a přepravu materiálu na dlouhé vertikální i horizontální vzdálenosti. Vhodná pro úklid a sběr kapalin v průmyslu. Pro korosivní materiály je k dispozici je sběrná nádoba z nerezové oceli. Vybavena výpustným ventilem 2 BSP. Vhodná pro odsávání granulátu, oleje, vody a jiných kapalných látek

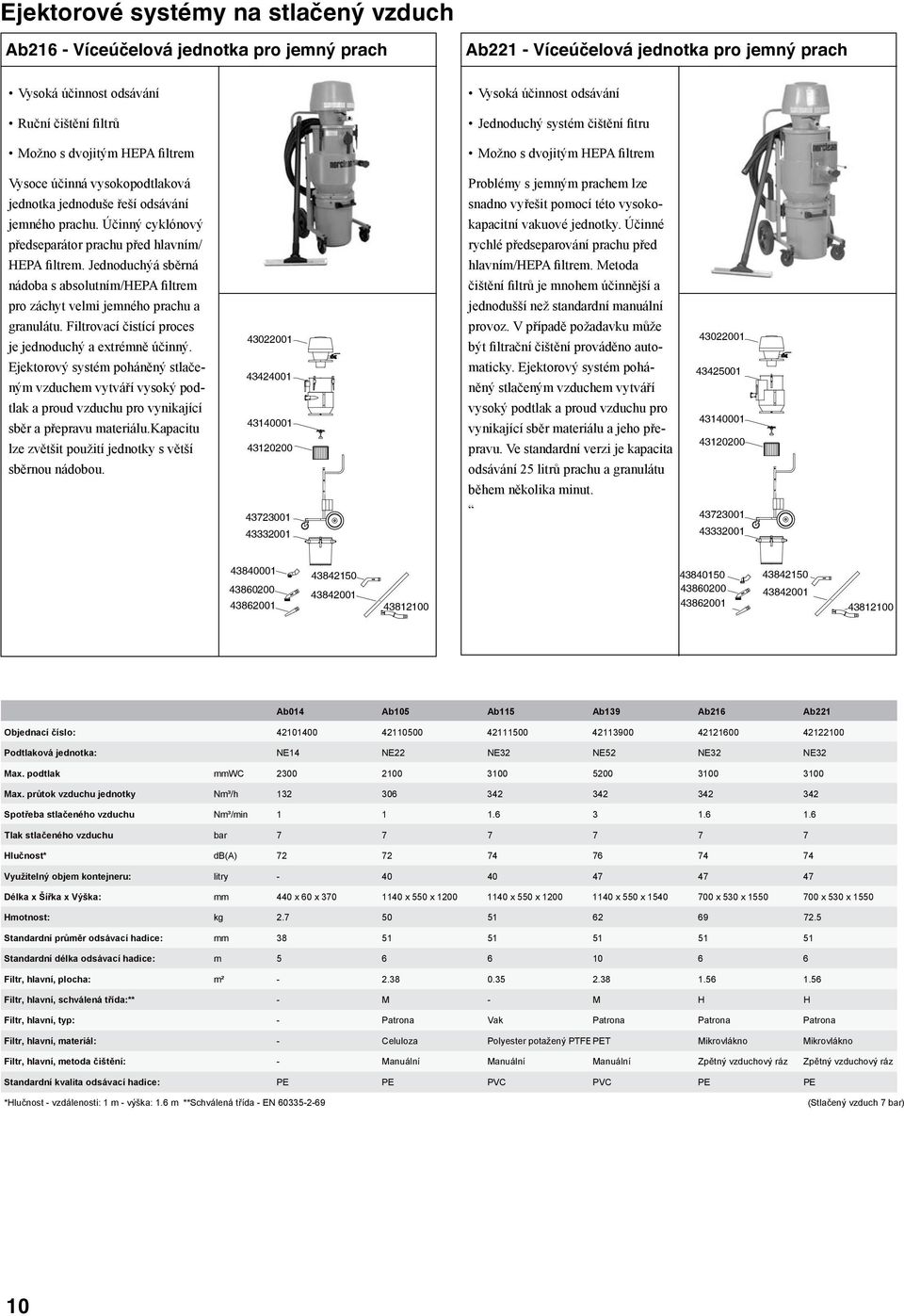

10 Ejektorové systémy na stlačený vzduch Ab21 Víceúčelová jednotka pro jemný prach Ab221 Víceúčelová jednotka pro jemný prach Vysoká účinnost odsávání Ruční čištění filtrů Možno s dvojitým HEPA filtrem Vysoká účinnost odsávání Jednoduchý systém čištění fitru Možno s dvojitým HEPA filtrem Vysoce účinná vysokopodtlaková jednotka jednoduše řeší odsávání jemného prachu. Účinný cyklónový předseparátor prachu před hlavním/ HEPA filtrem. Jednoduchýá sběrná nádoba s absolutním/hepa filtrem pro záchyt velmi jemného prachu a granulátu. Filtrovací čistící proces je jednoduchý a extrémně účinný. Ejektorový systém poháněný stlačeným vzduchem vytváří vysoký podtlak a proud vzduchu pro vynikající sběr a přepravu materiálu.kapacitu lze zvětšit použití jednotky s větší sběrnou nádobou Problémy s jemným prachem lze snadno vyřešit pomocí této vysokokapacitní vakuové jednotky. Účinné rychlé předseparování prachu před hlavním/hepa filtrem. Metoda čištění filtrů je mnohem účinnější a jednodušší než standardní manuální provoz. V případě požadavku může být filtrační čištění prováděno automaticky. Ejektorový systém poháněný stlačeným vzduchem vytváří vysoký podtlak a proud vzduchu pro vynikající sběr materiálu a jeho přepravu. Ve standardní verzi je kapacita odsávání 25 litrů prachu a granulátu během několika minut Ab014 Ab105 Ab115 Ab139 Ab21 Ab221 Objednací číslo: Podtlaková jednotka: NE14 NE22 NE32 NE52 NE32 NE32 Max. podtlak mmwc Max. průtok vzduchu jednotky Nm³/h Spotřeba stlačeného vzduchu Nm³/min Tlak stlačeného vzduchu bar Hlučnost* db(a) Využitelný objem kontejneru: litry Délka x Šířka x Výška: mm 440 x 0 x x 5 x x 5 x x 5 x x 530 x x 530 x 15 Hmotnost: kg Standardní průměr odsávací hadice: mm 38 Standardní délka odsávací hadice: m 5 10 Filtr, hlavní, plocha: m² Filtr, hlavní, schválená třída:** M M H H Filtr, hlavní, typ: Patrona Vak Patrona Patrona Patrona Filtr, hlavní, materiál: Filtr, hlavní, metoda čištění: Celuloza Polyester potažený PTFEPET Mikrovlákno Mikrovlákno Manuální Manuální Manuální Zpětný vzduchový ráz Zpětný vzduchový ráz Standardní kvalita odsávací hadice: PE PE PVC PVC PE PE *Hlučnost vzdálenosti: 1 m výška: 1. m **Schválená třída EN (Stlačený vzduch bar) 10

11 Ejektorové systémy na stlačený vzduch Ab30 Víceúčelová odsávací jednotka Ab405 Odsávání suchého odpadu Oddělování kapalin Mokré a suché odsávání Výklopná sběrná nádoba Jednotka se dvěmi sběrnými nádobami a předseparátorem, určená pro odsávání kapalin, prachu, písku a jiných jemných granulí. Optimální účinnost záchytu zaručují tři stupně separace/filtrace. Plovák zabraňuje přeplnění první sběrné nádoby. Sací zařízení je pevné a odolné s dlouhou životností. Sběrné nádoby uchycené na vozíku lze snadno vyprázdnit. Vysoce kvalitní kola vozíku umožňují dobrou pohyblivost Silo s předseparátorem s ručním výpustným ventilem Otvory pro vysokozdvižný vozík Oddolný vozík s velkými koly pro nerovné povrchy Výkonná dvojitá odsávací jednotka vybavená silem a filtrační nádobou je určena pro odsávání průmyslového odpadu. Velká speciální otočná kola s blokováním zajišťují vysokou mobilitu a umožňují jednoduché zacházení s těžkými břemeny. Konstrukce sila umožňuje vyprázdnění sebraného materiálu přes rošty nebo žlaby centrálního sběru materiálu. Jednotka může být vybavena nastavitelnou protiváhou a držákem pytlů pro naplnění pytlů. Model má otvory pro manipulaci vysokozdvižným vozíkem Systémy na stlačený vzduch Ab42 Průmyslový odpad a jemný prach Ab4 Odsávání hrubého prachu Předseparátor v silu Ruční čištění filtrů Otvory pro vysokozdvižný vozík Výkonná dvojitá odsávací jednotka pro odsávání průmyslového odpadu. Silo a cyklónový předseparátor před absolutním/hepa filtrem zaručují účinnou filtraci velkých množství prachu. Čištění filtrů je jednoduché a účinné. Velká speciální otočná kola s blokováním zajišťují vysokou mobilitu a umožňují jednoduché zacházení s těžkými břemeny. Jednotka je vybavena nastavitelnou protiváhou pro automatickou výsypku odpadu. Model má otvory pro manipulaci vysokozdvižným vozíkem Účinná vysokopodtlaková jednotka vyžadující minimální plochu Účinné samočištění NVF filtrů Vysoká účinnost odsávání Jednoduchá jednotka pro stacionární instalaci vybavená samočisticím vyonovým filtrem, který se automaticky vyčistí při každém zastavení systému. Rychlé vysypání materiálu do kontejneru o objemu 4 nebo litrů. Lze dodat se všemi částmi antistatkými nebo vodivými pro prevenci výbojů od statické elektřiny. Výkonné vytváření vakua vhodného pro oddělení kapalin, prachu a granulátu. Jednotka je vhodná pro sběr mastných třísek ze soustruhů, vrtaček napojených do centrálního odsávacího systému

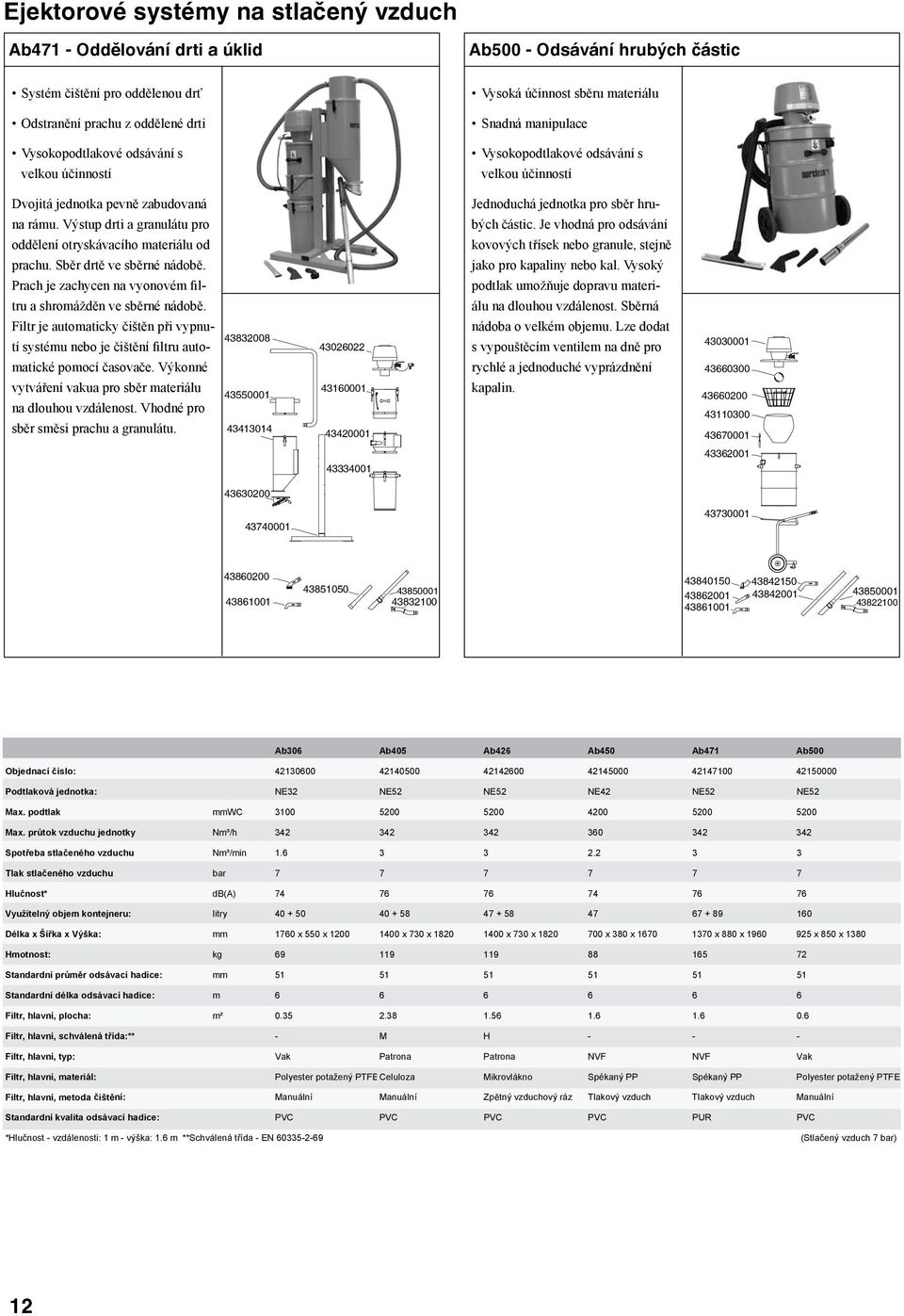

12 Ejektorové systémy na stlačený vzduch Ab41 Oddělování drti a úklid Ab0 Odsávání hrubých částic Systém čištění pro oddělenou drť Odstranění prachu z oddělené drti Vysokopodtlakové odsávání s velkou účinností Vysoká účinnost sběru materiálu Snadná manipulace Vysokopodtlakové odsávání s velkou účinností Dvojitá jednotka pevně zabudovaná na rámu. Výstup drti a granulátu pro oddělení otryskávacího materiálu od prachu. Sběr drtě ve sběrné nádobě. Prach je zachycen na vyonovém filtru a shromážděn ve sběrné nádobě. Filtr je automaticky čištěn při vypnutí systému nebo je čištění filtru automatické pomocí časovače. Výkonné vytváření vakua pro sběr materiálu na dlouhou vzdálenost. Vhodné pro sběr směsi prachu a granulátu Jednoduchá jednotka pro sběr hrubých částic. Je vhodná pro odsávání kovových třísek nebo granule, stejně jako pro kapaliny nebo kal. Vysoký podtlak umožňuje dopravu materiálu na dlouhou vzdálenost. Sběrná nádoba o velkém objemu. Lze dodat s vypouštěcím ventilem na dně pro rychlé a jednoduché vyprázdnění kapalin Ab30 Ab405 Ab42 Ab4 Ab41 Ab0 Objednací číslo: Podtlaková jednotka: NE32 NE52 NE52 NE42 NE52 NE52 Max. podtlak mmwc Max. průtok vzduchu jednotky Nm³/h Spotřeba stlačeného vzduchu Nm³/min Tlak stlačeného vzduchu bar Hlučnost* db(a) 4 4 Využitelný objem kontejneru: litry Délka x Šířka x Výška: mm 10 x 5 x x 30 x x 30 x x 380 x x 880 x x 8 x 1380 Hmotnost: kg Standardní průměr odsávací hadice: mm Standardní délka odsávací hadice: m Filtr, hlavní, plocha: m² Filtr, hlavní, schválená třída:** M H Filtr, hlavní, typ: Vak Patrona Patrona NVF NVF Vak Filtr, hlavní, materiál: Polyester potažený PTFECeluloza Mikrovlákno Spékaný PP Spékaný PP Polyester potažený PTFE Filtr, hlavní, metoda čištění: Manuální Manuální Zpětný vzduchový ráz Tlakový vzduch Tlakový vzduch Manuální Standardní kvalita odsávací hadice: PVC PVC PVC PVC PUR PVC *Hlučnost vzdálenosti: 1 m výška: 1. m **Schválená třída EN (Stlačený vzduch bar) 12

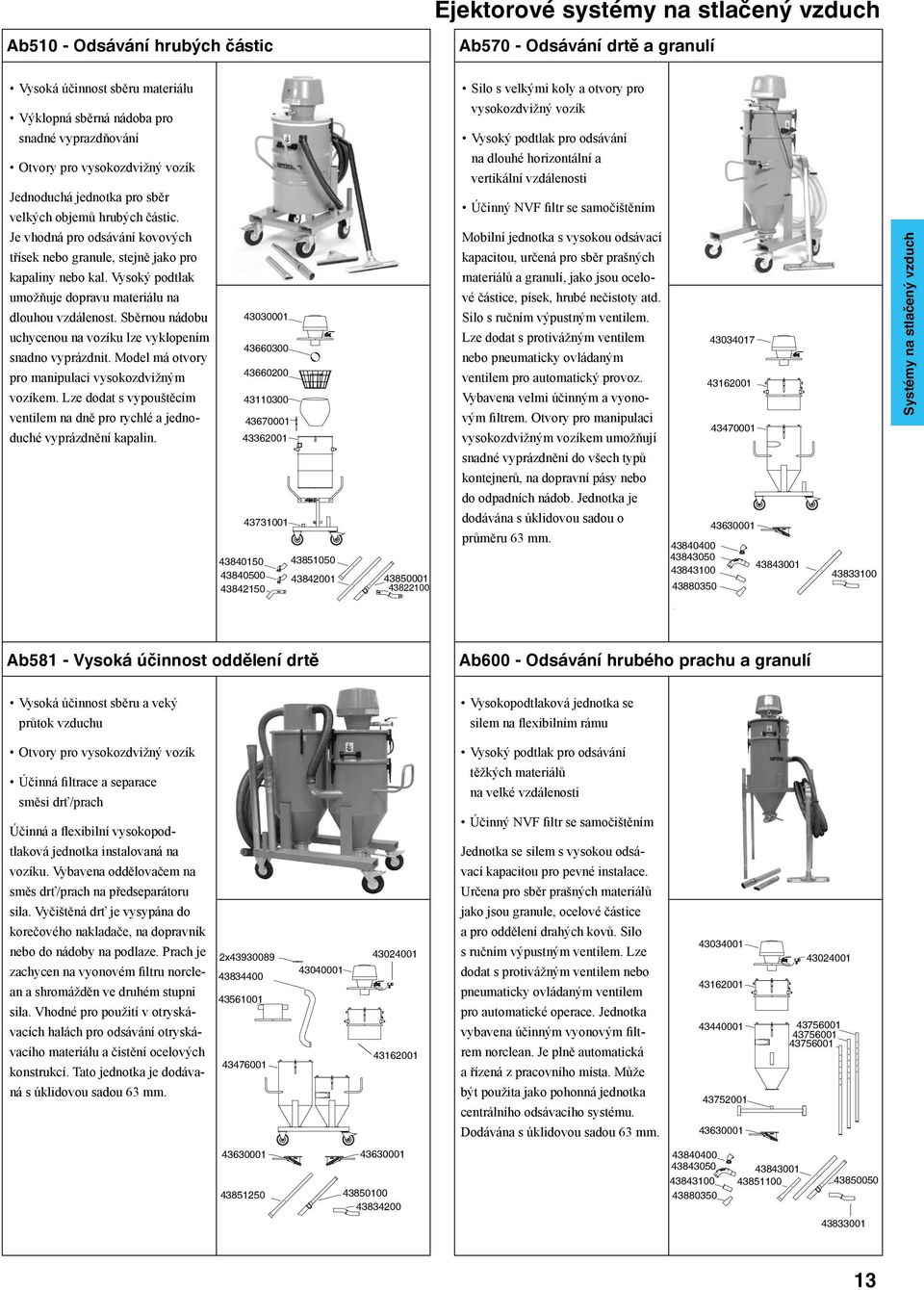

13 Ejektorové systémy na stlačený vzduch Ab0 Odsávání hrubých částic Ab Odsávání drtě a granulí Vysoká účinnost sběru materiálu Výklopná sběrná nádoba pro snadné vyprazdňování Otvory pro vysokozdvižný vozík Jednoduchá jednotka pro sběr velkých objemů hrubých částic. Je vhodná pro odsávání kovových třísek nebo granule, stejně jako pro kapaliny nebo kal. Vysoký podtlak umožňuje dopravu materiálu na dlouhou vzdálenost. Sběrnou nádobu uchycenou na vozíku lze vyklopením snadno vyprázdnit. Model má otvory pro manipulaci vysokozdvižným vozíkem. Lze dodat s vypouštěcím ventilem na dně pro rychlé a jednoduché vyprázdnění kapalin Silo s velkými koly a otvory pro vysokozdvižný vozík Vysoký podtlak pro odsávání na dlouhé horizontální a vertikální vzdálenosti Účinný NVF filtr se samočištěním Mobilní jednotka s vysokou odsávací kapacitou, určená pro sběr prašných materiálů a granulí, jako jsou ocelové částice, písek, hrubé nečistoty atd. Silo s ručním výpustným ventilem. Lze dodat s protivážným ventilem nebo pneumaticky ovládaným ventilem pro automatický provoz. Vybavena velmi účinným a vyonovým filtrem. Otvory pro manipulaci vysokozdvižným vozíkem umožňují snadné vyprázdnění do všech typů kontejnerů, na dopravní pásy nebo do odpadních nádob. Jednotka je dodávána s úklidovou sadou o průměru 3 mm Systémy na stlačený vzduch Ab581 Vysoká účinnost oddělení drtě Ab00 Odsávání hrubého prachu a granulí Vysoká účinnost sběru a veký průtok vzduchu Vysokopodtlaková jednotka se silem na flexibilním rámu Otvory pro vysokozdvižný vozík Účinná filtrace a separace směsi drť/prach Účinná a flexibilní vysokopodtlaková jednotka instalovaná na vozíku. Vybavena oddělovačem na směs drť/prach na předseparátoru sila. Vyčištěná drť je vysypána do korečového nakladače, na dopravník nebo do nádoby na podlaze. Prach je zachycen na vyonovém filtru norclean a shromážděn ve druhém stupni sila. Vhodné pro použití v otryskávacích halách pro odsávání otryskávacího materiálu a čistění ocelových konstrukcí. Tato jednotka je dodávaná s úklidovou sadou 3 mm. 2x Vysoký podtlak pro odsávání těžkých materiálů na velké vzdálenosti Účinný NVF filtr se samočištěním Jednotka se silem s vysokou odsávací kapacitou pro pevné instalace. Určena pro sběr prašných materiálů jako jsou granule, ocelové částice a pro oddělení drahých kovů. Silo s ručním výpustným ventilem. Lze dodat s protivážným ventilem nebo pneumaticky ovládaným ventilem pro automatické operace. Jednotka vybavena účinným vyonovým filtrem norclean. Je plně automatická a řízená z pracovního místa. Může být použita jako pohonná jednotka centrálního odsávacího systému. Dodávána s úklidovou sadou 3 mm

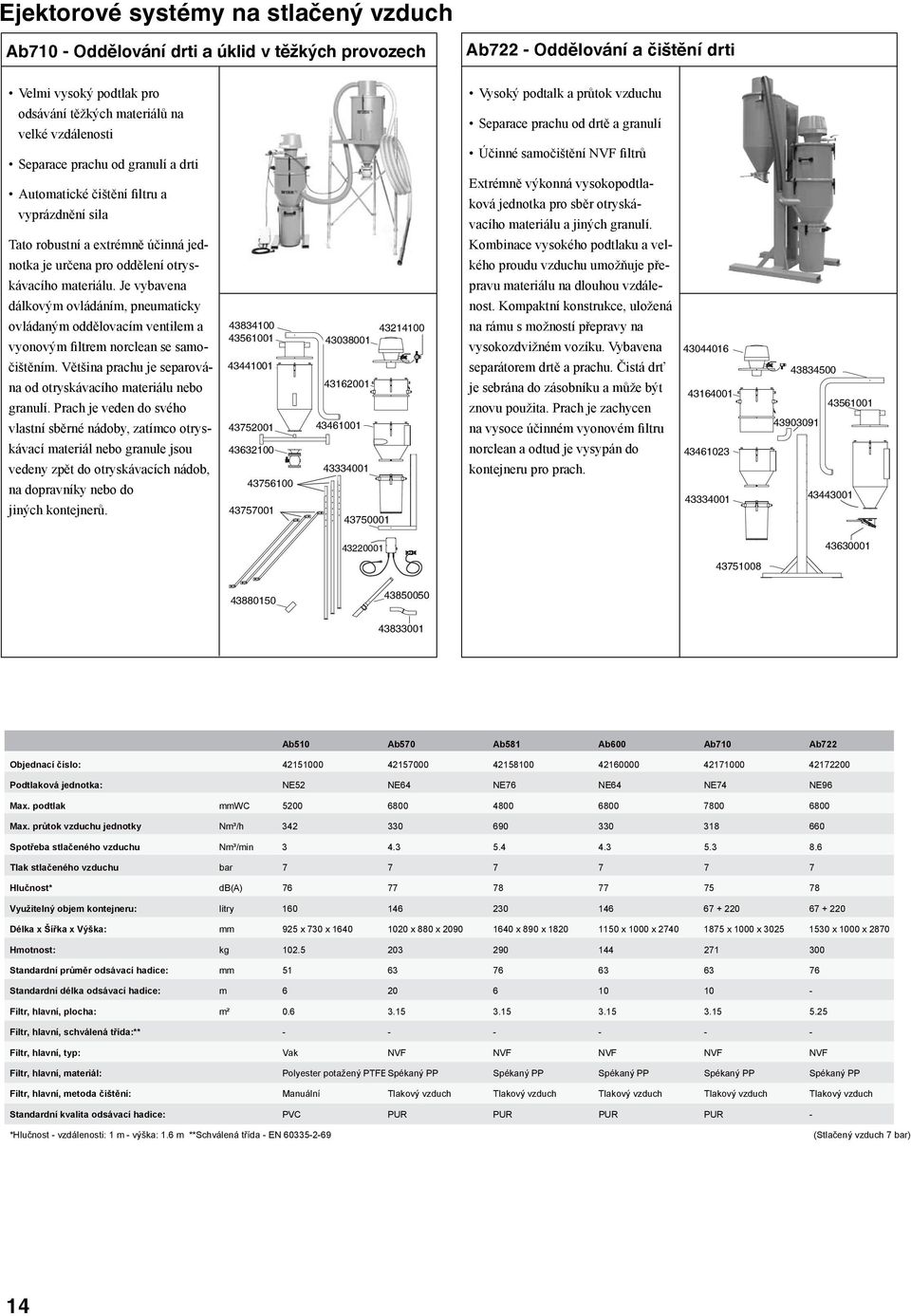

14 Ejektorové systémy na stlačený vzduch Ab10 Oddělování drti a úklid v těžkých provozech Ab22 Oddělování a čištění drti Velmi vysoký podtlak pro odsávání těžkých materiálů na velké vzdálenosti Separace prachu od granulí a drti Automatické čištění filtru a vyprázdnění sila Tato robustní a extrémně účinná jednotka je určena pro oddělení otryskávacího materiálu. Je vybavena dálkovým ovládáním, pneumaticky ovládaným oddělovacím ventilem a vyonovým filtrem norclean se samočištěním. Většina prachu je separována od otryskávacího materiálu nebo granulí. Prach je veden do svého vlastní sběrné nádoby, zatímco otryskávací materiál nebo granule jsou vedeny zpět do otryskávacích nádob, na dopravníky nebo do jiných kontejnerů Vysoký podtalk a průtok vzduchu Separace prachu od drtě a granulí Účinné samočištění NVF filtrů Extrémně výkonná vysokopodtlaková jednotka pro sběr otryskávacího materiálu a jiných granulí. Kombinace vysokého podtlaku a velkého proudu vzduchu umožňuje přepravu materiálu na dlouhou vzdálenost. Kompaktní konstrukce, uložená na rámu s možností přepravy na vysokozdvižném vozíku. Vybavena separátorem drtě a prachu. Čistá drť je sebrána do zásobníku a může být znovu použita. Prach je zachycen na vysoce účinném vyonovém filtru norclean a odtud je vysypán do kontejneru pro prach Ab0 Ab Ab581 Ab00 Ab10 Ab22 Objednací číslo: Podtlaková jednotka: NE52 NE4 NE NE4 NE4 NE9 Max. podtlak mmwc Max. průtok vzduchu jednotky Nm³/h Spotřeba stlačeného vzduchu Nm³/min Tlak stlačeného vzduchu bar Hlučnost* db(a) Využitelný objem kontejneru: litry Délka x Šířka x Výška: mm 925 x 30 x x 880 x x 890 x x 1000 x x 1000 x x 1000 x 280 Hmotnost: kg Standardní průměr odsávací hadice: mm Standardní délka odsávací hadice: m Filtr, hlavní, plocha: m² Filtr, hlavní, schválená třída:** Filtr, hlavní, typ: Vak NVF NVF NVF NVF NVF Filtr, hlavní, materiál: Polyester potažený PTFESpékaný PP Spékaný PP Spékaný PP Spékaný PP Spékaný PP Filtr, hlavní, metoda čištění: Manuální Tlakový vzduch Tlakový vzduch Tlakový vzduch Tlakový vzduch Tlakový vzduch Standardní kvalita odsávací hadice: PVC PUR PUR PUR PUR *Hlučnost vzdálenosti: 1 m výška: 1. m **Schválená třída EN (Stlačený vzduch bar) 14

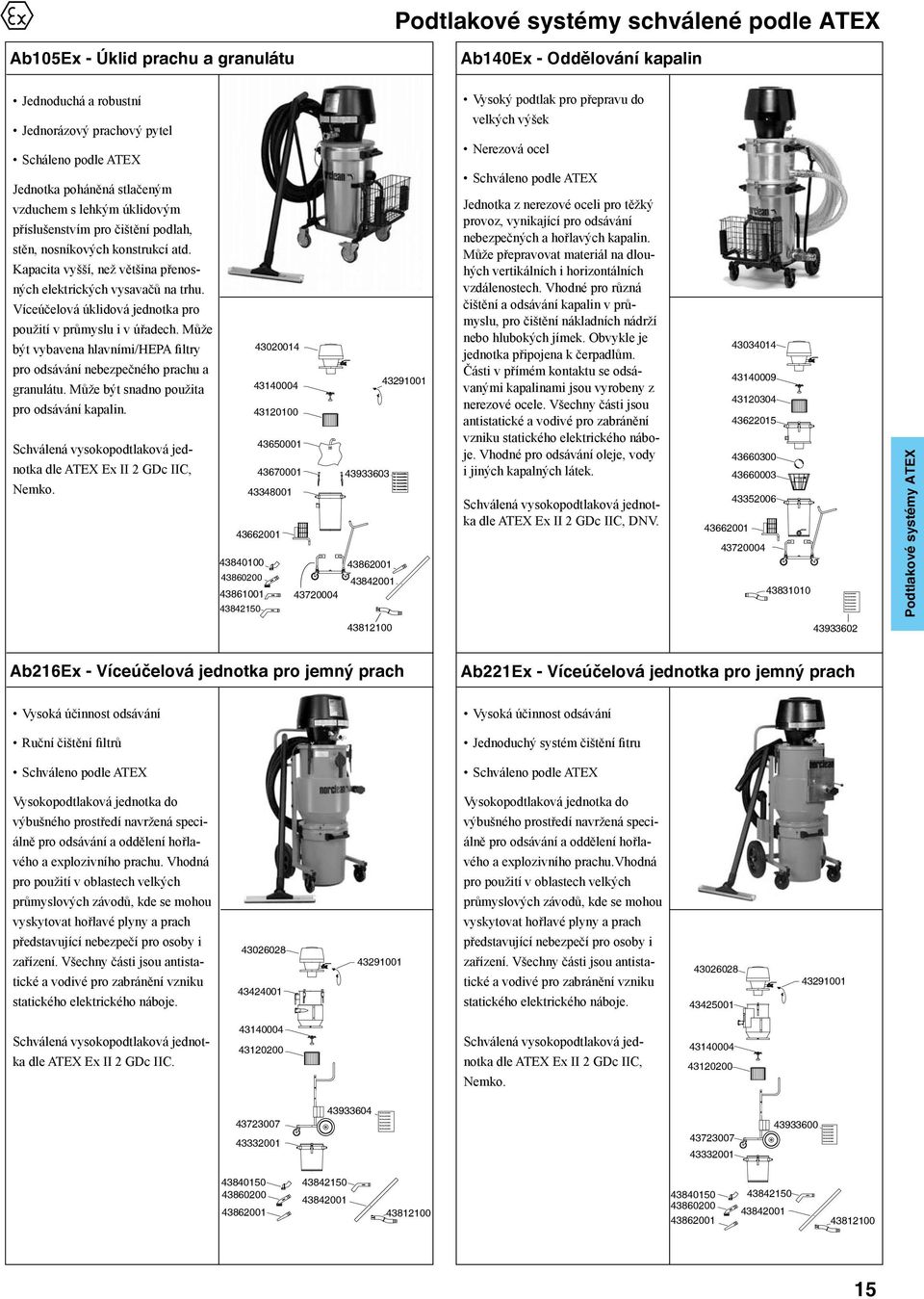

15 Podtlakové systémy schválené podle ATEX Ab105Ex Úklid prachu a granulátu Ab140Ex Oddělování kapalin Jednoduchá a robustní Jednorázový prachový pytel Scháleno podle ATEX Jednotka poháněná stlačeným vzduchem s lehkým úklidovým příslušenstvím pro čištění podlah, stěn, nosníkových konstrukcí atd. Kapacita vyšší, než většina přenosných elektrických vysavačů na trhu. Víceúčelová úklidová jednotka pro použití v průmyslu i v úřadech. Může být vybavena hlavními/hepa filtry pro odsávání nebezpečného prachu a granulátu. Může být snadno použita pro odsávání kapalin. Schválená vysokopodtlaková jednotka dle ATEX Ex II 2 GDc IIC, Nemko Vysoký podtlak pro přepravu do velkých výšek Nerezová ocel Schváleno podle ATEX Jednotka z nerezové oceli pro těžký provoz, vynikající pro odsávání nebezpečných a hořlavých kapalin. Může přepravovat materiál na dlouhých vertikálních i horizontálních vzdálenostech. Vhodné pro různá čištění a odsávání kapalin v průmyslu, pro čištění nákladních nádrží nebo hlubokých jímek. Obvykle je jednotka připojena k čerpadlům. Části v přímém kontaktu se odsávanými kapalinami jsou vyrobeny z nerezové ocele. Všechny části jsou antistatické a vodivé pro zabránění vzniku statického elektrického náboje. Vhodné pro odsávání oleje, vody i jiných kapalných látek. Schválená vysokopodtlaková jednotka dle ATEX Ex II 2 GDc IIC, DNV Podtlakové systémy ATEX Ab21Ex Víceúčelová jednotka pro jemný prach Ab221Ex Víceúčelová jednotka pro jemný prach Vysoká účinnost odsávání Vysoká účinnost odsávání Ruční čištění filtrů Jednoduchý systém čištění fitru Schváleno podle ATEX Schváleno podle ATEX Vysokopodtlaková jednotka do výbušného prostředí navržená speciálně pro odsávání a oddělení hořlavého a explozivního prachu. Vhodná pro použití v oblastech velkých průmyslových závodů, kde se mohou vyskytovat hořlavé plyny a prach představující nebezpečí pro osoby i zařízení. Všechny části jsou antistatické a vodivé pro zabránění vzniku statického elektrického náboje Vysokopodtlaková jednotka do výbušného prostředí navržená speciálně pro odsávání a oddělení hořlavého a explozivního prachu.vhodná pro použití v oblastech velkých průmyslových závodů, kde se mohou vyskytovat hořlavé plyny a prach představující nebezpečí pro osoby i zařízení. Všechny části jsou antistatické a vodivé pro zabránění vzniku statického elektrického náboje Schválená vysokopodtlaková jednotka dle ATEX Ex II 2 GDc IIC Schválená vysokopodtlaková jednotka dle ATEX Ex II 2 GDc IIC, Nemko

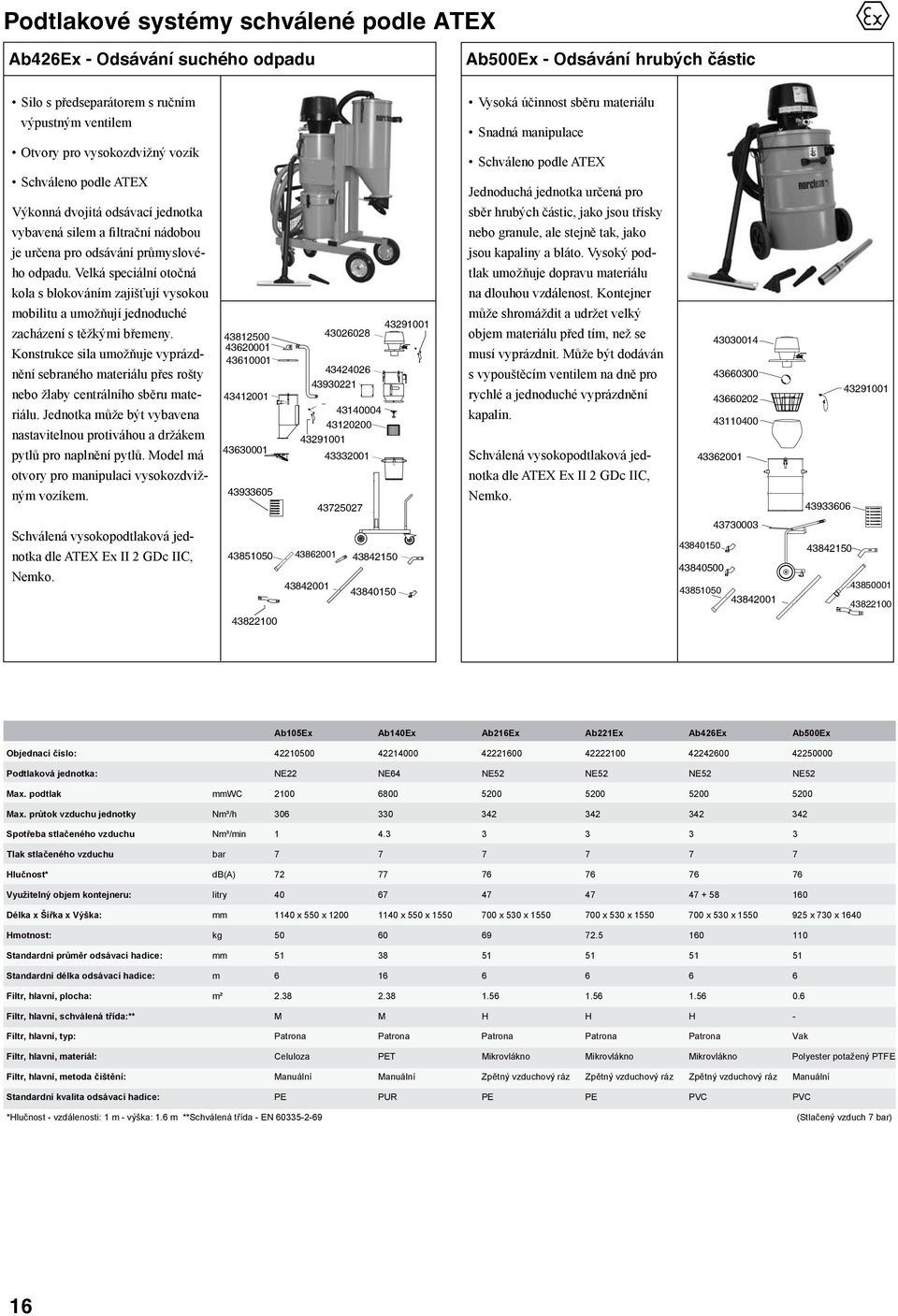

16 Test documentation Test documentation Test documentation Test documentation Test documentation Test documentation Podtlakové systémy schválené podle ATEX Ab42Ex Odsávání suchého odpadu Ab0Ex Odsávání hrubých částic Silo s předseparátorem s ručním Vysoká účinnost sběru materiálu výpustným ventilem Snadná manipulace Otvory pro vysokozdvižný vozík Schváleno podle ATEX Schváleno podle ATEX Jednoduchá jednotka určená pro Výkonná dvojitá odsávací jednotka sběr hrubých částic, jako jsou třísky vybavená silem a filtrační nádobou nebo granule, ale stejně tak, jako je určena pro odsávání průmyslové jsou kapaliny a bláto. Vysoký pod ho odpadu. Velká speciální otočná tlak umožňuje dopravu materiálu kola s blokováním zajišťují vysokou na dlouhou vzdálenost. Kontejner mobilitu a umožňují jednoduché zacházení s těžkými břemeny. Konstrukce sila umožňuje vyprázdnění sebraného materiálu přes rošty nebo žlaby centrálního sběru materiálu. Jednotka může být vybavena nastavitelnou protiváhou a držákem pytlů pro naplnění pytlů. Model má může shromáždit a udržet velký objem materiálu před tím, než se musí vyprázdnit. Může být dodáván s vypouštěcím ventilem na dně pro rychlé a jednoduché vyprázdnění kapalin. Schválená vysokopodtlaková jed otvory pro manipulaci vysokozdviž notka dle ATEX Ex II 2 GDc IIC, ným vozíkem Nemko Schválená vysokopodtlaková jednotka dle ATEX Ex II 2 GDc IIC, Nemko Ab105Ex Ab140Ex Ab21Ex Ab221Ex Ab42Ex Ab0Ex Objednací číslo: Podtlaková jednotka: NE22 NE4 NE52 NE52 NE52 NE52 Max. podtlak mmwc Max. průtok vzduchu jednotky Nm³/h Spotřeba stlačeného vzduchu Nm³/min Tlak stlačeného vzduchu bar Hlučnost* db(a) 2 Využitelný objem kontejneru: litry Délka x Šířka x Výška: mm 1140 x 5 x x 5 x x 530 x x 530 x x 530 x x 30 x 140 Hmotnost: kg Standardní průměr odsávací hadice: mm 38 Standardní délka odsávací hadice: m 1 Filtr, hlavní, plocha: m² Filtr, hlavní, schválená třída:** M M H H H Filtr, hlavní, typ: Patrona Patrona Patrona Patrona Patrona Vak Filtr, hlavní, materiál: Celuloza PET Mikrovlákno Mikrovlákno Mikrovlákno Polyester potažený PTFE Filtr, hlavní, metoda čištění: Manuální Manuální Zpětný vzduchový ráz Zpětný vzduchový ráz Zpětný vzduchový ráz Manuální Standardní kvalita odsávací hadice: PE PUR PE PE PVC PVC *Hlučnost vzdálenosti: 1 m výška: 1. m **Schválená třída EN (Stlačený vzduch bar) 1

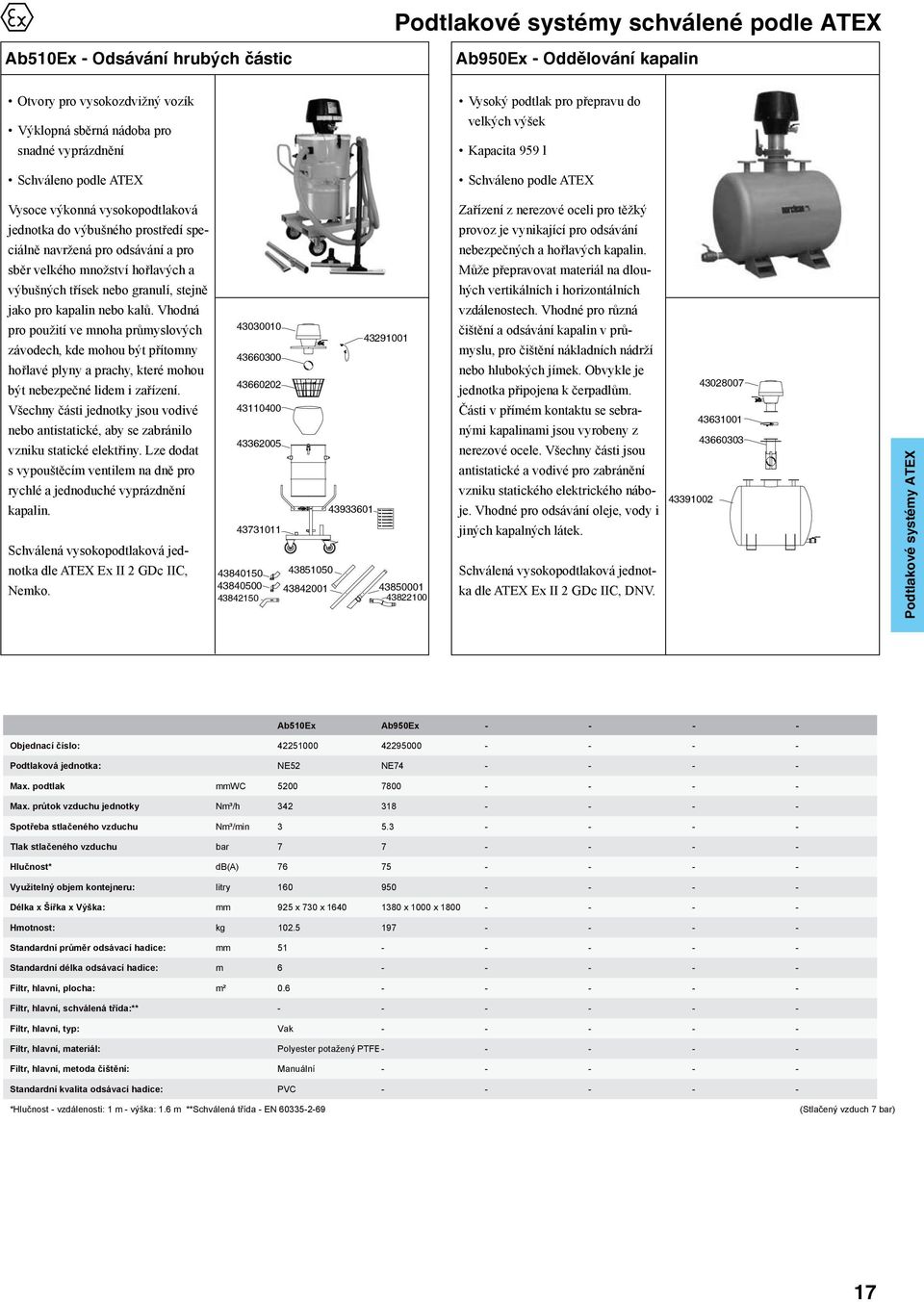

17 Podtlakové systémy schválené podle ATEX Ab0Ex Odsávání hrubých částic Ab9Ex Oddělování kapalin Otvory pro vysokozdvižný vozík Výklopná sběrná nádoba pro snadné vyprázdnění Schváleno podle ATEX Vysoký podtlak pro přepravu do velkých výšek Kapacita 959 l Schváleno podle ATEX Vysoce výkonná vysokopodtlaková jednotka do výbušného prostředí speciálně navržená pro odsávání a pro sběr velkého množství hořlavých a výbušných třísek nebo granulí, stejně jako pro kapalin nebo kalů. Vhodná pro použití ve mnoha průmyslových závodech, kde mohou být přítomny hořlavé plyny a prachy, které mohou být nebezpečné lidem i zařízení. Všechny části jednotky jsou vodivé nebo antistatické, aby se zabránilo vzniku statické elektřiny. Lze dodat s vypouštěcím ventilem na dně pro rychlé a jednoduché vyprázdnění kapalin. Schválená vysokopodtlaková jednotka dle ATEX Ex II 2 GDc IIC, Nemko Zařízení z nerezové oceli pro těžký provoz je vynikající pro odsávání nebezpečných a hořlavých kapalin. Může přepravovat materiál na dlouhých vertikálních i horizontálních vzdálenostech. Vhodné pro různá čištění a odsávání kapalin v průmyslu, pro čištění nákladních nádrží nebo hlubokých jímek. Obvykle je jednotka připojena k čerpadlům. Části v přímém kontaktu se sebranými kapalinami jsou vyrobeny z nerezové ocele. Všechny části jsou antistatické a vodivé pro zabránění vzniku statického elektrického náboje. Vhodné pro odsávání oleje, vody i jiných kapalných látek. Schválená vysokopodtlaková jednotka dle ATEX Ex II 2 GDc IIC, DNV Podtlakové systémy ATEX Ab0Ex Ab9Ex Objednací číslo: Podtlaková jednotka: NE52 NE4 Max. podtlak mmwc Max. průtok vzduchu jednotky Nm³/h Spotřeba stlačeného vzduchu Nm³/min Tlak stlačeného vzduchu bar Hlučnost* db(a) 5 Využitelný objem kontejneru: litry 10 9 Délka x Šířka x Výška: mm 925 x 30 x x 1000 x 1800 Hmotnost: kg Standardní průměr odsávací hadice: mm Standardní délka odsávací hadice: m Filtr, hlavní, plocha: m² 0. Filtr, hlavní, schválená třída:** Filtr, hlavní, typ: Vak Filtr, hlavní, materiál: Polyester potažený PTFE Filtr, hlavní, metoda čištění: Manuální Standardní kvalita odsávací hadice: PVC *Hlučnost vzdálenosti: 1 m výška: 1. m **Schválená třída EN (Stlačený vzduch bar) 1

18 Elektrické podtlakové systémy Bb104 Úklid dílen Bb114 Úklid v průmyslu SJednoduchá a robustní Provoz s pojistkou 10A Snadná manipulace Jednoduchá jednotka určená pro sběr suchých materiálů na krátkých vzdálenostech, mnohostranné použití v různých odvětvích průmyslu a institucích. Odsávací jednotka je lehká a snadno ovladatelná. Vysoký výkon a účinné odsávání Snadná manipulace Výklopná sběrná nádoba Jednoduchá jednotka určená pro sběr suchých materiálů na krátké vzdálenosti. Víceúčelová jednotka pro použití v různých odvětvích průmyslu a institucích. Lehká, snadno ovladatelná. Výklopná sběrná nádoba usnadňuje vyprazdňování Bb11 Úklid zdraví školdlivých látek Bb181 Doprava kapalin Maximální účinnost filtrace s předfiltrem ve sběrné nádobě Snadná manipulace a robustní konstrukce Výklopná sběrná nádoba pro snadné vyprazdňování Vysoká účinnost zaručuje rychlé oddělení prachu Jednoduchá jednotka určená pro sběr jemného prachu, granulí a nebezpečných materiálů. Zahrnuje dva separační / filtrační stupně. Oddělený sběr materiálu zachyceného na filtru a prachu ve společném plastovém pytli minimalizuje kontakt s nebezpečným materiálem. Odsávací jednotka je lehká a manipulace s ní snadná Provoz s pojistkou 10A Výkonné čerpadlo s antikorozního materiálu Vysokopodtlaková jednotka s vestavěným čerpadlem o výkonu 0W. Účinné odsávání kapalin a současný transport do nádrže nebo jiného sběrného zařízení. Splňuje nejpřísnější požadavky pro použití v průmyslu. Údaje o čerpadle; max.kapacita: 10,m³/h, max. výtoková výška: 9000 mmwc

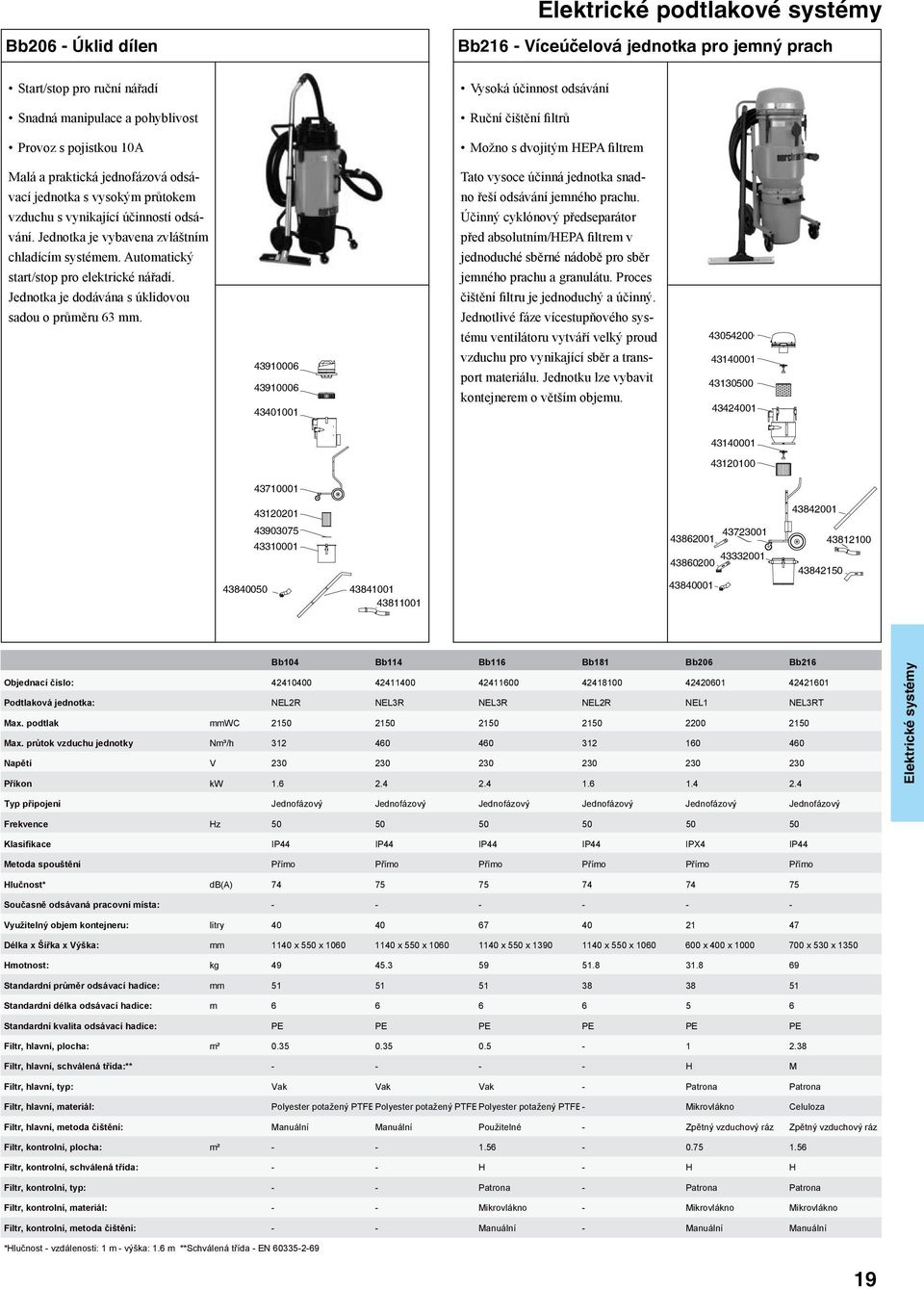

19 Elektrické podtlakové systémy Bb20 Úklid dílen Bb21 Víceúčelová jednotka pro jemný prach Start/stop pro ruční nářadí Snadná manipulace a pohyblivost Provoz s pojistkou 10A Vysoká účinnost odsávání Ruční čištění filtrů Možno s dvojitým HEPA filtrem Malá a praktická jednofázová odsávací jednotka s vysokým průtokem vzduchu s vynikající účinností odsávání. Jednotka je vybavena zvláštním chladícím systémem. Automatický start/stop pro elektrické nářadí. Jednotka je dodávána s úklidovou sadou o průměru 3 mm Tato vysoce účinná jednotka snadno řeší odsávání jemného prachu. Účinný cyklónový předseparátor před absolutním/hepa filtrem v jednoduché sběrné nádobě pro sběr jemného prachu a granulátu. Proces čištění filtru je jednoduchý a účinný. Jednotlivé fáze vícestupňového systému ventilátoru vytváří velký proud vzduchu pro vynikající sběr a transport materiálu. Jednotku lze vybavit kontejnerem o větším objemu Bb104 Bb114 Bb11 Bb181 Bb20 Bb21 Objednací číslo: Podtlaková jednotka: NEL2R NEL3R NEL3R NEL2R NEL1 NEL3RT Max. podtlak mmwc Max. průtok vzduchu jednotky Nm³/h Napětí V Příkon kw Elektrické systémy Typ připojení Jednofázový Jednofázový Jednofázový Jednofázový Jednofázový Jednofázový Frekvence Hz Klasifikace IP44 IP44 IP44 IP44 IPX4 IP44 Metoda spouštění Přímo Přímo Přímo Přímo Přímo Přímo Hlučnost* db(a) Současně odsávaná pracovní místa: Využitelný objem kontejneru: litry Délka x Šířka x Výška: mm 1140 x 5 x x 5 x x 5 x x 5 x x 400 x x 530 x 13 Hmotnost: kg Standardní průměr odsávací hadice: mm Standardní délka odsávací hadice: m 5 Standardní kvalita odsávací hadice: PE PE PE PE PE PE Filtr, hlavní, plocha: m² Filtr, hlavní, schválená třída:** H M Filtr, hlavní, typ: Vak Vak Vak Patrona Patrona Filtr, hlavní, materiál: Polyester potažený PTFEPolyester potažený PTFEPolyester potažený PTFE Mikrovlákno Celuloza Filtr, hlavní, metoda čištění: Manuální Manuální Použitelné Zpětný vzduchový ráz Zpětný vzduchový ráz Filtr, kontrolní, plocha: m² Filtr, kontrolní, schválená třída: H H H Filtr, kontrolní, typ: Patrona Patrona Patrona Filtr, kontrolní, materiál: Mikrovlákno Mikrovlákno Mikrovlákno Filtr, kontrolní, metoda čištění: Manuální Manuální Manuální *Hlučnost vzdálenosti: 1 m výška: 1. m **Schválená třída EN

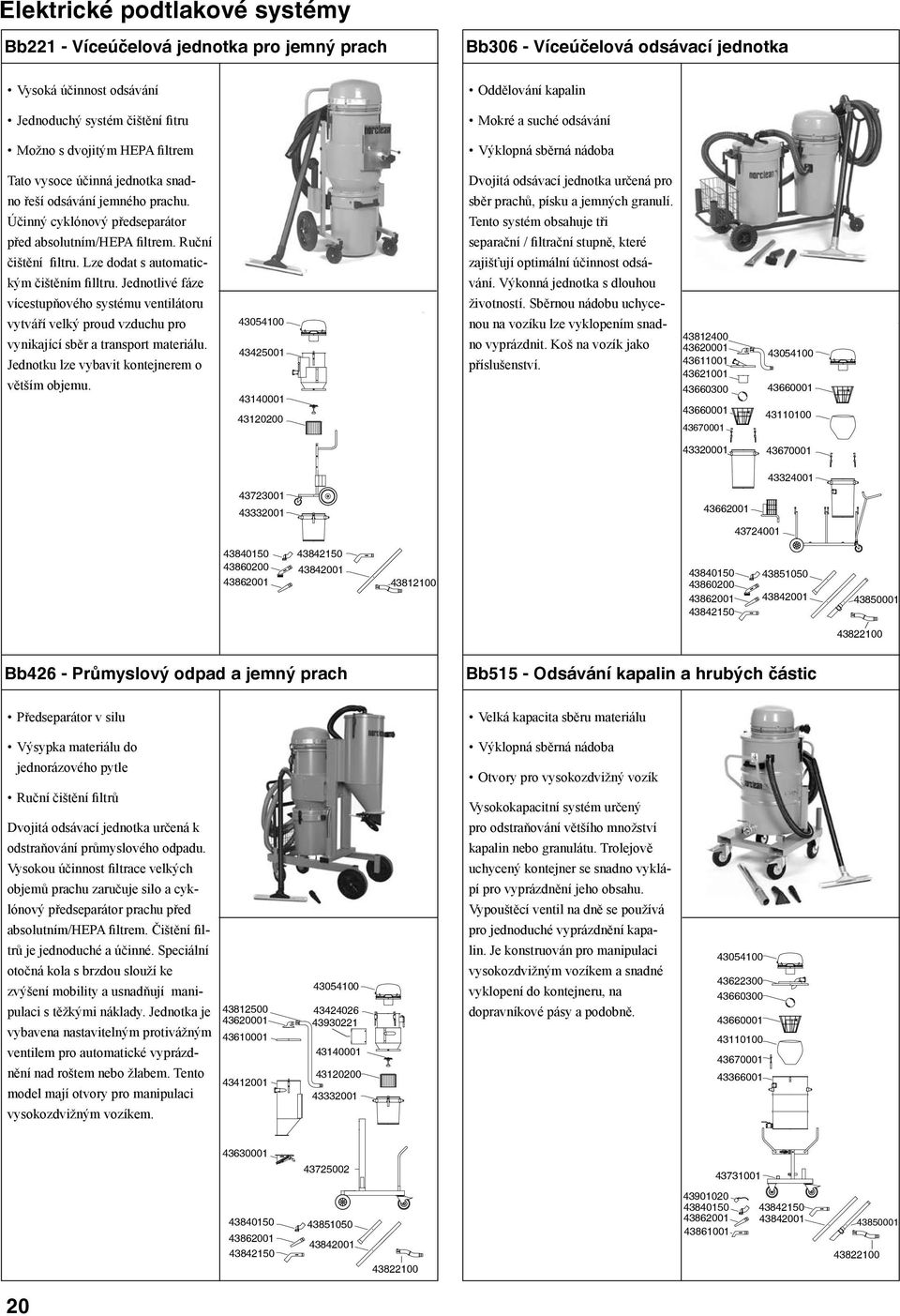

20 Elektrické podtlakové systémy Bb221 Víceúčelová jednotka pro jemný prach Bb30 Víceúčelová odsávací jednotka Vysoká účinnost odsávání Oddělování kapalin Jednoduchý systém čištění fitru Mokré a suché odsávání Možno s dvojitým HEPA filtrem Výklopná sběrná nádoba Tato vysoce účinná jednotka snadno řeší odsávání jemného prachu. Účinný cyklónový předseparátor před absolutním/hepa filtrem. Ruční čištění filtru. Lze dodat s automatickým čištěním filltru. Jednotlivé fáze vícestupňového systému ventilátoru vytváří velký proud vzduchu pro vynikající sběr a transport materiálu. Jednotku lze vybavit kontejnerem o větším objemu Dvojitá odsávací jednotka určená pro sběr prachů, písku a jemných granulí. Tento systém obsahuje tři separační / filtrační stupně, které zajišťují optimální účinnost odsávání. Výkonná jednotka s dlouhou životností. Sběrnou nádobu uchycenou na vozíku lze vyklopením snadno vyprázdnit. Koš na vozík jako příslušenství Bb42 Průmyslový odpad a jemný prach Bb5 Odsávání kapalin a hrubých částic Předseparátor v silu Velká kapacita sběru materiálu Výsypka materiálu do jednorázového pytle Ruční čištění filtrů Dvojitá odsávací jednotka určená k odstraňování průmyslového odpadu. Vysokou účinnost filtrace velkých objemů prachu zaručuje silo a cyklónový předseparátor prachu před absolutním/hepa filtrem. Čištění filtrů je jednoduché a účinné. Speciální otočná kola s brzdou slouží ke zvýšení mobility a usnadňují manipulaci s těžkými náklady. Jednotka je vybavena nastavitelným protivážným ventilem pro automatické vyprázdnění nad roštem nebo žlabem. Tento model mají otvory pro manipulaci vysokozdvižným vozíkem Výklopná sběrná nádoba Otvory pro vysokozdvižný vozík Vysokokapacitní systém určený pro odstraňování většího množství kapalin nebo granulátu. Trolejově uchycený kontejner se snadno vyklápí pro vyprázdnění jeho obsahu. Vypouštěcí ventil na dně se používá pro jednoduché vyprázdnění kapalin. Je konstruován pro manipulaci vysokozdvižným vozíkem a snadné vyklopení do kontejneru, na dopravníkové pásy a podobně

21 Elektrické podtlakové systémy Bb80 Odsávání prachu, 3fázový model Sada pro mokré odsávání Vysokopodtlakový ventilátor Dlouhá životnost Vysoký podtlak a průtok Nízká hlučnost Elektrická vysokopodtlaková jednotka vhodná pro úklid v průmyslu, např. odsávání od brusek, dopravu prachu atd. Standardně dodávána s filtrační vložkou kategorie M, která slouží jako hlavní a bezpečnostní filtr. K dispozici též filtr HEPA/ absolutní nebo omyvatelný. Účinné čištění filtru zpětným proudem vzduchu řízeno časovačem. Tepelná pojistka a připojení pro hadice 2 a 3 součástí Nabídka jednotek Norclean zahrnuje také jednotky pro mokré odsávání, obvykle s dvojitou sběrnou nádobou. Některé jednotky určené pro odsávání suchých materiálů mohou být snadno upraveny pro mokré odsávání. Úprava se provede pomocí sady pro mokré odsávání. Vyjmete filtr a vložíte koš s plovákem. Plovák zabraňuje přeplnění sběrné nádoby a vytečení kapaliny z jednotky. Jestliže odsáváte kapalinu z boku nádoby, lze použít teflonový filtr. Například chcete odsávat kapalinu s jednotkou Ab105. Jednoduše vyjmete filtr a prachový pytel a vložíte plovák, koš a teflonový filtr. Koš:: Plovák: Filtr: Bb221 Bb30 Bb42 Bb5 Bb80 Objednací číslo: Podtlaková jednotka: NEL3R NEL3R NEL3R NEL3R NEL5.5SC Max. podtlak mmwc Max. průtok vzduchu jednotky Nm³/h Napětí V /400 Příkon kw Elektrické systémy Typ připojení Jednofázový Jednofázový Jednofázový Jednofázový Třífázový Frekvence Hz Klasifikace IP44 IP44 IP44 IP44 IP54 Metoda spouštění Přímo Přímo Přímo Přímo Man. Y/D Hlučnost* db(a) Současně odsávaná pracovní místa: 2 Využitelný objem kontejneru: litry Délka x Šířka x Výška: mm 00 x 530 x x 5 x x 30 x x 30 x x 590 x 1 Hmotnost: kg Standardní průměr odsávací hadice: mm Standardní délka odsávací hadice: m Standardní kvalita odsávací hadice: PE PVC PVC PE Filtr, hlavní, plocha: m² Filtr, hlavní, schválená třída:** H H M Filtr, hlavní, typ: Patrona Vak Patrona Vak Patrona Filtr, hlavní, materiál: Mikrovlákno Polyester potažený PTFEMikrovlákno Polyester potažený PTFECeluloza Filtr, hlavní, metoda čištění: Zpětný vzduchový ráz Manuální Zpětný vzduchový ráz Manuální Zpětný vzduchový ráz Filtr, kontrolní, plocha: m² 2.38 Filtr, kontrolní, schválená třída: M Filtr, kontrolní, typ: Patrona Filtr, kontrolní, materiál: Celuloza Filtr, kontrolní, metoda čištění: Manuální *Hlučnost vzdálenosti: 1 m výška: 1. m **Schválená třída EN

22 Centrální systémy do těžkých provozů Cb0 El. jednotka s vysokopodtlakovým ventilátorem Cb111 El. jednotka s vysokopodtlakovým ventilátorem Odsávání jemného prachu a granulí, 3fázový model Velký průtok vzduchu Účinné čištění filtrů Dlouhá životnost Elektrická vysokopodtlaková jednotka vhodná pro pevné instalace v malých centrálních odsávacích systémech. Lze použít např. pro úklid, odsávání od brusek, dopravu prachu. Standardně dodávána s filtrační vložkou kategorie M, která slouží jako hlavní a bezpečnostní filtr. K dispozici též filtr HEPA/ absolutní nebo omyvatelný. Účinné čištění filtru zpětným proudem vzduchu. Pro čištění filtrů je potřeba stlačený vzduch bar. Tepelná pojistka a ventil pro falešný vzduch součástí. Centrální odsávací systém Velký průtok vzduchu Dlouhá životnost Účinná filtrace Elektrická vysokopodtlaková jednotka vhodná pro stacionární instalaci ve středně velkých centrálních odsávácích systémech. Lze použít např. pro úklid, odsávání od brusek, dopravu prachu. Hlavní filtr ze slinutého polyetylénu kategorie L je instalován standardně. Účinné čištění filtru zpětným proudem vzduchu řízeno časovačem. Bezpečnostní filtr je filtrační vložka kategorie M. Startér Y/D, tepelná pojistka a ventil pro falešný vzduch součástí. Pro nasátí a oddělení velkých množství materiálu doporučujeme instalovat předseparátor sila s cyklónovým vyprázdněním materiálu. Cb120 El. jednotka s Rootsovým čerpadlem Centrální odsávací systém Velký průtok vzduchu Dlouhá životnost Účinná filtrace Elektrická vysokopodtlaková jednotka s Rootsovým čerpadlem vhodná pro stacionární instalaci ve středně velkých centrálních odsávacích systémech. Lze použít např. pro úklid, odsávání od brusek, dopravu prachu. Standardně dodávána s filtrační vložkou kategorie L. Účinné čištění hlavního filtru zpětným proudem vzduchu řízeno PLS. Standardní filtr kategorie M slouží jako bezpečnsoatní filtr. PLS, startér Y/D, tepelná pojistka, reguklace podtlaku a ventil pro falešný vzduch součástí. Pro nasátí a oddělení velkých množství materiálu doporučujeme instalovat předseparátor sila s cyklónovým vyprázdněním materiálu. Cb12 El. jednotka s Rootsovým čerpadlem Centrální odsávací systém Velký průtok vzduchu Dlouhá životnost Účinná filtrace Elektrická vysokopodtlaková jednotka s Rootsovým čerpadlem vhodná pro stacionární instalaci ve středně velkých centrálních odsávacích systémech. Lze použít např. pro úklid, odsávání od brusek, dopravu prachu. Standardně dodávána s filtrační vložkou kategorie M, která slouží jako hlavní a bezpečnostní filtr. K dispozici též filtr HEPA/ absolutní kattegoie H. Účinné čištění hlavního filtru zpětným proudem vzduchu řízeno PLS. PLS, startér Y/D, tepelná pojistka, reguklace podtlaku a ventil pro falešný vzduch součástí. Pro nasátí a oddělení velkých množství materiálu doporučujeme instalovat předseparátor sila s cyklónovým vyprázdněním materiálu. 22

23 Centrální systémy do těžkých provozů Cb0 Cb111 Cb120 Cb12 Objednací číslo: Podtlaková jednotka: NEL5.5SC NEL11SC NEL30RB NEL3RB Max. podtlak mmwc Max. průtok vzduchu jednotky Nm³/h Napětí V 230/ / Příkon kw Typ připojení Třífázový Třífázový Třífázový Třífázový Frekvence Hz Klasifikace IP54 IP54 IP54 IP54 Metoda spouštění Man. Y/D Y/D Y/D Y/D Hlučnost* db(a) Současně odsávaná pracovní místa: Využitelný objem kontejneru: litry Délka x Šířka x Výška: mm 1290 x 590 x x 900 x x 13 x x 13 x 220 Hmotnost: kg Standardní průměr odsávací hadice: mm Standardní délka odsávací hadice: m Standardní kvalita odsávací hadice: Filtr, hlavní, plocha: m² Filtr, hlavní, schválená třída:** M M Filtr, hlavní, typ: Patrona Filtrační sada NVF Patrona Filtr, hlavní, materiál: Celuloza Spékaný PP Spékaný PP Celuloza Filtr, hlavní, metoda čištění: Zpětný vzduchový ráz Tlakový vzduch Tlakový vzduch Tlakový vzduch Filtr, kontrolní, plocha: m² Filtr, kontrolní, schválená třída: M M M M Filtr, kontrolní, typ: Patrona Patrona Patrona Patrona Filtr, kontrolní, materiál: Celuloza Celuloza Celuloza Celuloza Filtr, kontrolní, metoda čištění: Manuální Manuální Manuální Manuální *Hlučnost vzdálenosti: 1 m výška: 1. m **Schválená třída EN Centrální systémy 23

24 Úklidové příslušenství Nederman Norclean nabízí velké množství úklidového přísušenství. Pracujeme se 3 odsávacími systémy; 38 mm, mm a 3 mm. Rozměry popisují vnitřní průměr hadice používaný v odsávacím systému. Odsávací systém o průměru 38 mm se používá hlavně pro lehké aplikace. Je flexibilní a snadno se používá. Odsávací systém o průměru mm je nejběžněji používaný systém a má nejvíce úklidových příslušenství. Podlahová koncovka systém 3 mm Trubice systém 3 mm Šířka Díl č. 0 mm mm Robustní do těžkých provozů Antistatická Kolečka 5 mm Výměnné gumové pásy Díl č Robustní z hliníku Antistatická Trubice systém mm Šířka Díl č. 4mm Použití v lehkém průmyslu Nastavitelná kola 40 mm Výměnné kartáče a gumové pásy Díl č Robustní z nerezové oceli Délka 1m Antistatická Odsávací systém o průměru 3 mm se používá hlavně v těžkých provozech s nebezpečím oděru matriálu, protože průměr hadice zaručuje nízký pokles tlaku v hadici. Běžně je podtlaková jednotka dodávaná s úklidovým příslušenstvím, ale podle potřeb zákazníka lze dodat zvláštní příslušenství. Koleno systém 3 mm Otočný čep systém 3 mm Díl č Robustní z hliníku Výměnná gumová ochrana Antistatické Díl č Koleno systém mm Šířka Díl č. 1 m Robustní z PEHDEL Antistatická Různé délky na vyžádání Díl č. Hadice PE jsou ohebné a snadno se používají, ale nejsou příliš odolné vůči chemikáliím a abrazivním materiálům. Hadice PVC jsou robustní a chemicky odolné. Hadice PUR jsou velmi robustní a používají se pro abrazivní materiály. Norclean má přehled chemické odolnosti hadic PE/ PVC/PUR a pokud máte malou zkušenost s používáním těchto hadic pro odsávání Vašeho materiálu, obraťte se na nás. Robustní z nerezové oceli Antistatický Podlahová koncovka systém mm Šířka Díl č. 400 mm mm mm Do těžkých provozů Kolečka 5 mm Výměnné gumové pásy Antistatická Šířka Díl č. 400 mm mm mm Robustní z PA Antistatické Díl č Robustní z nerezové oceli Na trubici (PEHDEL) Antistatické Díl č Robustní z nerezové oceli s ochranou proti oděru Na trubici (PEHDEL) Antistatické Šířka Díl č Do těžkých provozů Kolečka 38 mm Výměnné gumové pásy Antistatická Robustní z nerezové oceli Na trubici (nerez) Antistatické Šířka Díl č. 400 mm Podlahová koncovka systém 38 mm Šířka Díl č. 30 mm Do těžkých provozů Výměnné gumové pásy Pro mokrý odsávání Antistatická Do lehkých provozů Nastavitelná kolečka 40 mm Výměnné kartáče a gumové pásy Šířka Díl č. 400 mm Trubice s kolenem systém 38 mm Díl č Do těžkých provozů Výměnné kartáče Antistatická Lehká, snadno ovladatelná Antistatická 24
