1 > Akumulátorové nářadí s vypínáním

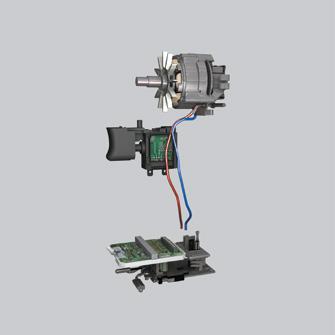

2 Akumulátorové utahováky s vypínáním yšší přesnost utahovacího u díky funkci vypínání Propracovaný algoritmus zajišťuje přesné dotažení bez vlivu tření před dosednutím hlavy šroubu Mechanizmus kontroly u Dva druhy senzorů (úhlový snímač rotoru a snímač mechanických pulzů) detekuje změnu rychlosti otáčení motoru a otáček mezi jednotlivými pulzy. Řídící obvod utahováku tak pomocí originálního algoritmu vyhodnocuje aplikovaný utahovací tak, aby nářadí rozpoznalo, kdy dojde k dosednutí hlavy šroubu. Poté, co aplikovaný utahovací dosáhne přednastavené úrovně, řídící metoda se změní na sledování mechanických pulzů a automaticky pulzování přeruší, jakmile je utahování dokončeno.* Úhlový snímač rotoru Zelené OK světlo pro ukončené utahování * Přesnost utahovacího u se liší v závislosti na konkrétních podmínkách šroubového spoje. Nastavení nářadí proto vždy provádějte po ověření aktuálních podmínek utahovaného spoje. Snímač mechanických pulzů Schéma utahování Nastavený utahovací Úroveň dosednutí hlavy Moment ýběr ze dvou úrovní dosednutí pro přizpůsobení různým podmínkám šroubových spojů L1: Při nízké úrovni tření před dosednutím hlavy šroubu L2: Při vysoké anebo proměnlivé úrovni tření před dosednutím Nárůst tření před dosednutím hlavy šroubu Mech. pulzy Utahovací lze nastavit na stupnici 1~30 Sledování mechanických pulzů Přesná detekce pomocí snímače mechanických pulzů Změna způsobu řízení Mechanizmus kontroly u yhodnocování aplikovaného u pomocí snímačů pro rozpoznání dosednutí hlavy šroubu Dosednutí (L1) Mech. pulzy Ukončené utahování (vypnutí) Řídící obvod Čas Dosednutí Dokončené utahování Udržuje nastavenou úroveň utahovacího u, i když je kapacita akumulátoru nízká Schéma vybíjení Utahovací Nová technologie (stejná úroveň u) 100~40 % Indikátor kapacity akumulátoru Předchozí technologie (bez vypínání) Utahovací síla postupně klesá 40~20 % Méně než 20 % Nutno dobít Přizpůsobení u Síla pulzu je neustále sledována. Pokud poklesne pod zvolenou úroveň v důsledku nedostatečné kapacity akumulátoru, provede se korekce utahovací síly. akumulátoru Automatické blokování akumulátoru Zablokování akumulátoru Dříve, než bude kapacita akumulátoru příliš nízká pro korekci utahovací síly, dojde k zablokování akumulátoru - je třeba jej vyměnit za plně nabitý. Strana 2

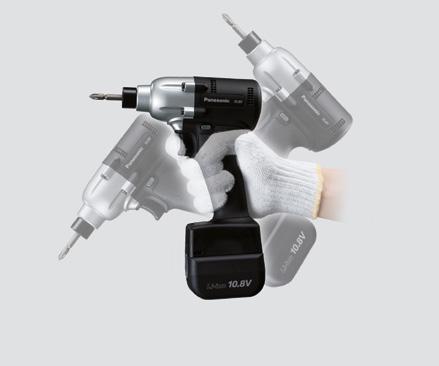

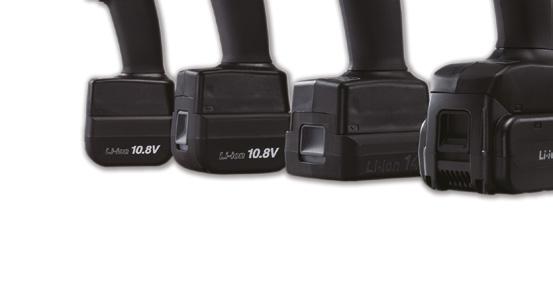

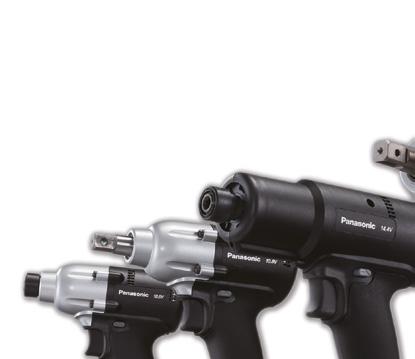

3 Akumulátorové utahováky pistolové s vypínáním 10,8 a 14, LED světlo estavěné LED světlo pro dodatečné osvětlení místa montáže. EYFLA4A EYFLA5Q EYFLA6J EYFMA1J Jehlové ložisko Snižuje vibrace výstupního hřídele a prodlužuje životnost nářadí. Šroub Ø Utahovací ýst. čtyřhran palec olnoběž. otáčky min -1 (1) Rychloupínací pouzdro s vnitřním šestihranem 1/4. (3) Hřídel s odpruženou kuličkou. (2) Hřídel s průchozím otvorem pro zajištění nástrčného klíče čepem a O-kroužkem. (4) bez akumulátoru (uvedena po 0,05 ). hluku a vibrací dle EN60745, nejistota měření 3 db(a) / 1,5 m/sec 2 (4) Délka Osová vzdál. akust.tlaku db(a) EYFLA4A 10,8 M /4 (1) , ,5 94,5 9,3 EYFLA5A 10,8 M /4 (1) , ,5 94,5 10,5 EYFLA5Q 10,8 M /8 (2) , ,5 94,5 13,7 EYFLA5B 10,8 M /8 (3) , ,5 94,5 13,7 EYFLA6J 10,8 M /2 (2) , ,5 94,5 16,8 EYFLA6B 10,8 M /2 (3) , ,5 94,5 16,8 EYFMA1J 14,4 M /2 (2) , ,5 94,5 16,9 EYFMA1B 14,4 M /2 (3) , ,5 94,5 16,9 Li-Ion akumulátory (změny vyhrazeny) Návleky pro utahováky Kapacita Ah ýdrž (cca spojů) EYFB32B 10,8 2, ,31 EYFB30B 10,8 3, ,47 EYFB41B 14,4 2, ,35 EYFB42B 14,4 4, ,57 Nabíječka akumulátorů (změny vyhrazeny) Rozměry EY0L82B 10,8 28,8 0, x 170 x 72 Doba nabíjení min. dle modelu akumulátoru. Návleky pro akumulátory Závěs na balancer EYFA03 EYFA02 EYFA06 EYFA04 Dálkový ovladač N. m Schéma nastavení utahovacího u (referenční hodnoty) EYFLA6(M8) EYFMA1(M12) EYFMA1(M10) EYFLA5(M6) EYFLA4(M6) Stupně nastavení utahovacího u (vodítko) vibrací m/s 2 EYFMA1(M14) EYFLA6(M10) EYFLA5(M8) EYFLA4(M8) Hodnoty zobrazené v grafu byly naměřeny v laboratoři a slouží proto pouze jako vodítko pro nastavení. Konkrétní podmínky šroubového spoje (pevnostní třída šroubu, povrchová úprava, nástrčné klíče příp. jeho prodloužení, způsob přístupu k montovanému spoji apod.) mohou vyžadovat jiné nastavení. EYFA01-A (modrý) EYFA01-Y (žlutý) EYFA01-H (šedý) EYFA01-G (zelený) EYFLM-H EYFA31B Barevný štítek pro snadné odlišení jednotlivých modelů utahováků s vyznačením utahovacího rozsahu. Strana 3

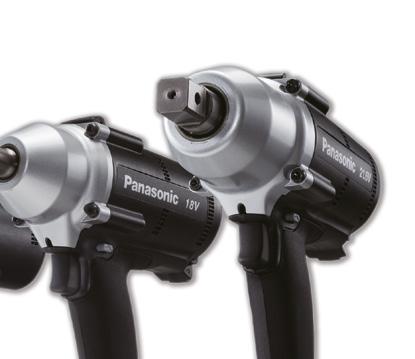

4 Akumulátorové utahováky pistolové s vypínáním 18 a 21,6 Utahování velkých šroubů bez záchytu reakce a bez použití vzduchových hadic 21,6 EYFPA1J Kontrola u v rozsahu 160~650 Nízká hmotnost cca. 3,6 Akumulátor 4,2 Ah 18 EYFNA1J Kontrola u v rozsahu 70~200 Nízká hmotnost cca. 3,0 Akumulátor 5,0 Ah Ochrana před poškozením závitů Díky této funkci se hřídel otočí nejprve vlevo o cca 360, aby usnadnila zarovnání závitů, což výrazně snižuje riziko tzv. šroubování "přes závit". Zpětný chod Šroubování přes závit Sledování doby šroubování Pokud je režim pulzování aktivován dříve, než uplyne nastavená minimální doba, utahovák vyhodnotí chybné utahování. (Nastavení času: 0,1-3,0sec po 0,1sec). Příklad: Dvojité šroubování Běžná doba šroubování 3,0 vteřiny OK NG NG 3 vteřiny 2 vteřiny 0.5 vteřiny Šroubování přes závit 360 zpětný chod před utahováním Závity šroubu jsou vyrovnány se závity v otvoru Automatické přepnutí do otáčení vpravo Správně utaženo - minimální doba šroubování 3,0 sec. Chybné utažení za 2,0 sec - šroubování přes závit Chybné utažení za 0,5 sec - dvojité šroubování Strana 4

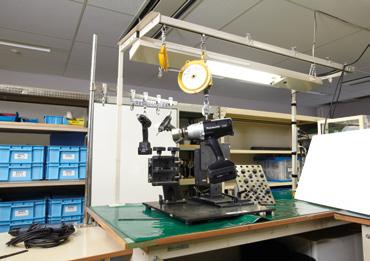

5 Akumulátorové utahováky pistolové s vypínáním 18 a 21,6 EYFA41B Závěs utahováku Nářadí může být zavěšeno na balancér jak vodorovně tak i svisle LED světlo estavěné LED světlo pro dodatečné osvětlení místa montáže. EYFNA1J EYFPA1J Zavěšení svisle Zavěšení vodorovně Šroub Ø Utahovací ýst. čtyřhran palec olnoběž. otáčky min -1 (1) Hřídel s průchozím otvorem pro zajištění nástrčného klíče čepem a O-kroužkem. hluku a vibrací dle EN60745, nejistota měření 3 db(a) / 1,5 m/sec 2. (2) Délka Osová vzdál. akust.tlaku db(a) EYFNA1J 18 M /2 (1) , ,5 95,7 19,2 EYFPA1J 21,6 M /4 (1) , ,5 89,4 12,6 Li-Ion akumulátory (změny vyhrazeny) Kapacita Ah ýdrž (cca spojů) EYFB50B 18 5, ,70 EYFB60B 21,6 4, ,88 Návleky pro akumulátory EYFA10-H EYFA08-H (2) bez akumulátoru (uvedena po 0,05 ). N. m Schéma nastavení utahovacího u (referenční hodnoty) EYFNA1J M14 vibrací m/s 2 M16 M18 50 M12 EYFB50B EYFA10-H EYFB60B EYFA08-H N. m EYFPA1J Nabíječka akumulátorů (změny vyhrazeny) Rozměry EY0L82B 10,8 28,8 0, x 170 x 72 Doba nabíjení min. dle modelu akumulátoru M18 M16 M20 M Návleky pro 18 nářadí Návleky pro 21,6 nářadí Stupně nastavení utahovacího u (vodítko) EYFA09-A (modrý) EYFA09-Y (žlutý) EYFA09-H (šedý) EYFA07-A (modrý) EYFA07-Y (žlutý) EYFA07-H (šedý) Dálkový ovladač Hodnoty zobrazené v grafu byly naměřeny v laboratoři a proto slouží pouze jako vodítko pro nastavení. Konkrétní podmínky šroubového spoje (pevnostní třída šroubu, povrchová úprava, nástrčné klíče příp. jeho prodloužení, způsob přístupu k montovanému spoji apod.) mohou vyžadovat jiné nastavení. EYFA09-G (zelený) EYFA07-G (zelený) EYFA31B Strana 5

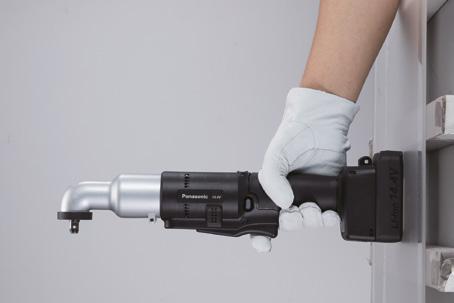

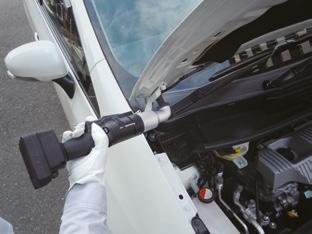

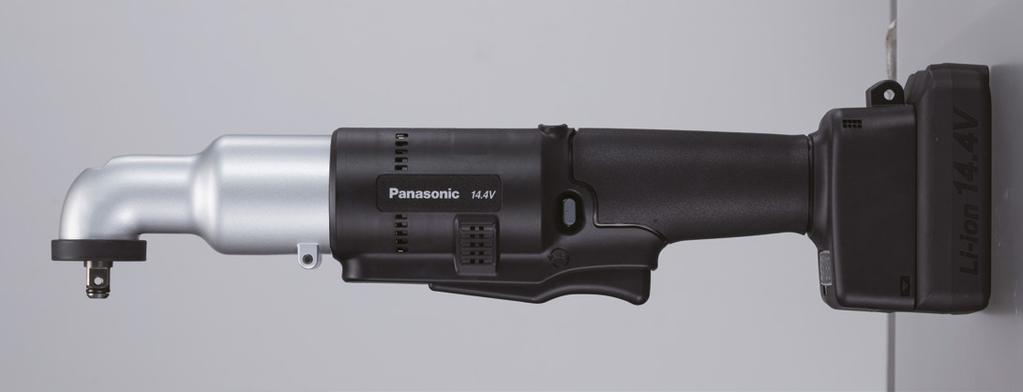

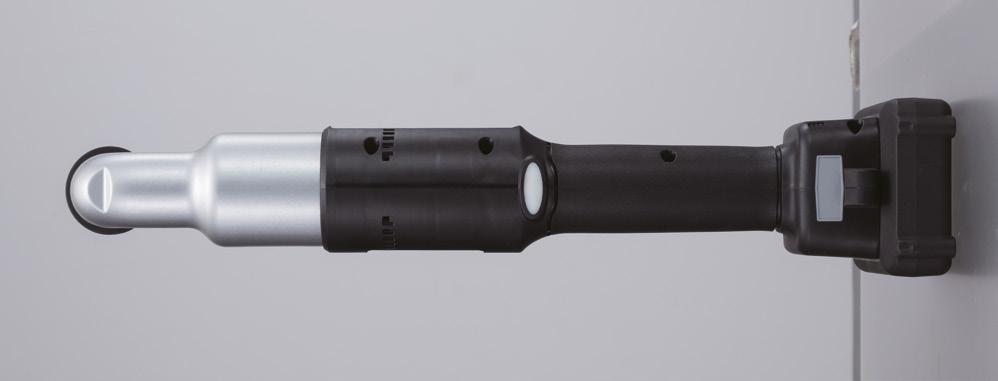

6 Akumulátorové utahováky úhlové s vypínáním 14,4 Kompaktní a štíhlý úhlový utahovák s pokročilou ergonomií pro zvýšení efektivity montážních prací. Rychlé a dynamické utahování ve stísněných místech s prakticky žádnou zpětnou silou působící na ruce obsluhy. Otočná hlava 360 (4 kroky po 90 ) ø33 ø50 ø55 Kontrola u v rozsahu 10~53 44,5 38, ,3 381 (EYFB41) Dlouhá páková spoušť Umožňuje vybrat mezi dvěma úchopy nářadí pro lepší pohodlí obsluhy. Celistvé a útlé tělo modelu EYFME1C se pohodlně vměstná i do méně přístupných míst a poskytne tak lepší dosah, než např. pistolové nářadí. Na utahovák EYFME1C prakticky nepůsobí žádná reakce u při utahování, nářadí tak může být i při vyšším utahovacím u ovládáno pouze jednou rukou. Zadní úchop poskytuje lepší dosah do nepřístupných míst. Střední úchop nabízí lepší vyvážení nářadí v ruce. Strana 6

7 Akumulátorové utahováky úhlové s vypínáním 14, LED světlo estavěné LED světlo pro dodatečné osvětlení místa montáže. EYFME1C Kontrola utažení Optický a akustický signál o výsledku utažení OK/NG. Slyšitelný tón lze zapnout/vypnout. Šroub Ø Utahovací ýst. čtyřhran palec olnoběž. otáčky min -1 (1) Délka (2) Osová vzdál. (3) akust.tlaku db(a) EYFME1C 14,4 M / , ,5 97,1 12,4 vibrací m/s 2 (1) bez akumulátoru (uvedena po 0,05 ). (3) Osová vzdálenost úhlové hlavy. (2) Délka vč. akumulátoru EYFB41. hluku a vibrací dle EN60745, nejistota měření 3 db(a) / 1,5 m/sec 2. Li-Ion akumulátory (změny vyhrazeny) Kapacita Ah ýdrž (cca spojů) EYFB41B 14,4 2, ,35 EYFB42B 14,4 4, ,57 Návleky pro akumulátory EYFA06 EYFA04 N. m Schéma nastavení utahovacího u (referenční hodnoty) EYFME1 M10 20 M8 EYFB41B EYFA06 EYFB42B EYFA04 10 M Stupně nastavení utahovacího u (vodítko) Nabíječka akumulátorů (změny vyhrazeny) Rozměry EY0L82B 10,8 28,8 0,93 165x170x72 Doba nabíjení min. dle modelu akumulátoru. Hodnoty zobrazené v grafu byly naměřeny v laboratoři a slouží proto pouze jako vodítko pro nastavení. Konkrétní podmínky šroubového spoje (pevnostní třída šroubu, povrchová úprava, nástrčné klíče příp. jeho prodloužení, způsob přístupu k montovanému spoji apod.) mohou vyžadovat jiné nastavení. Návleky pro utahováky EYFA12-A (modrý) EYFA12-Y (žlutý) EYFA12-H (šedý) EYFA12-G (zelený) Dálkový ovladač EYFA31B Závěs na balancer EYFA41B Strana 7

8 Akumulátorové šroubováky s vypínáním 14,4 PÍP O výsledku dotahování OK/NG informuje světlo i bzučák (bzučák lze vypnout) Přidané funkce šroubováku ysoká přesnost utažení šroubového spoje Snadné a přesné nastavení u jemnou stupnicí (60 stupňů) 1 ložte přípravek do otvorů v čele šroubováku Automatické snížení otáček Zamezuje poškození povrchu citlivých materiálů 300 ot/min. Snižuje náraz při dosednutí hlavy šroubu 2 Otáčením vpravo či vlevo lze nastavit hodnotu utahovacího u 800 ot/min. Ukázka zobrazuje nejnižší nastavení (1) Po zvolené době se volnoběžné otáčky změní na 300 ot/min., čímž se sníží riziko poškození materiálů citlivých na náraz při současném zachování produktivity. Rychlé nastavení u pomocí stupnice olba vhodných otáček dálkovým ovládáním Sledování doby šroubování Dvojité šroubování Šroubování přes závit Na výběr dva druhy akumulátorů: 2,0 Ah s nízkou hmotností nebo vysokokapacitní 3,3 Ah Pokud je spojka aktivována dříve, než uplyne nastavená minimální doba, šroubovák vyhodnotí chybné utahování. (Nastavení času: 0,1-3,0 sec po 0,1 sec). Příklad: Běžná doba šroubování 3,0 vteřiny OK NG NG 3 vteřiny 2 vteřiny 0.5 vteřiny Správně utaženo - minimální doba šroubování 3,0 sec. Chybné utažení za 2,0 sec - šroubování přes závit Ochrana před poškozením závitů Zpětný chod Chybné utažení za 0,5 sec - dvojité šroubování Šroubování přes závit 360 zpětný chod před utahováním Závity šroubu jsou vyrovnány se závity v otvoru Automatické přepnutí do otáčení vpravo Bezkartáčkový motor Bezkartáčkový motor Elektronická brzda je řízena LASTNÍM OBODEM Hybridní spoušť Pracovní proud 20-30A Plovoucí konektor ynikající životnost spojky díky fotosenzoru Fotosenzor snímá pohyb dílů spojky a řídí vypnutí šroubováku. ýrazně tak zvyšuje životnost spojky díky absenci mechanického opotřebovávání. Strana 8

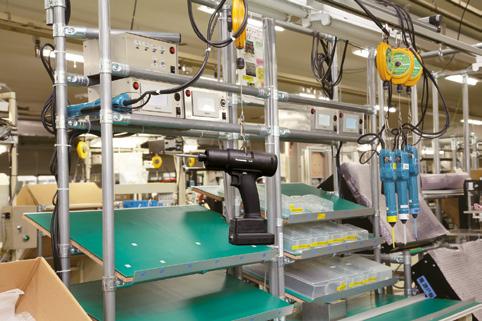

9 Akumulátorové šroubováky s vypínáním 14, LED světlo estavěné LED světlo pro dodatečné osvětlení místa montáže. EYFGA1A EYFGA2A EYFGA3A Barevné štítky Pro rozlišení šroubováků s uvedeným rozsahem utahovacího u. Závěs na balancer K dispozici jako volitelné příslušenství. Pro odlehčení hmotnosti nářadí a snížení únavy pracovníka. Li-Ion akumulátory (změny vyhrazeny) Šroub Ø Kapacita Ah Utahovací ýdrž (cca spojů) EYFB41B 14,4 2, ,35 EYFB42B 14,4 4, ,57 ýst. čtyřhran palec olnoběž. otáčky min -1 (2) Délka Osová vzdál. akust.tlaku db(a) Schéma nastavení utahovacího u (referenční hodnoty) vibrací m/s 2 EYFGA1A 14,4 M ,5 1/4 (1) , ,7 < 2,5 EYFGA2A 14,4 M /4 (1) , ,7 < 2,5 EYFGA3A 14,4 M /4 (1) , ,7 < 2,5 (1) Rychloupínací pouzdro s vnitřním šestihranem 1/4. (2) bez akumulátoru (uvedena po 0,05 ). hluku a vibrací dle EN60745, nejistota měření 3 db(a) / 1,5 m/sec 2. Návleky pro akumulátory EYFA06 EYFA04 EYFB41B EYFA06 EYFB42B EYFA04 Nabíječka akumulátorů (změny vyhrazeny) Rozměry EY0L82B 10,8 28,8 0,93 165x170x72 Doba nabíjení min. dle modelu akumulátoru. Stupně nastavení utahovacího u (vodítko) Hodnoty zobrazené v grafu byly naměřeny v laboratoři a slouží proto pouze jako vodítko pro nastavení. Konkrétní podmínky šroubového spoje (pevnostní třída šroubu, povrchová úprava, nástrčné klíče příp. jeho prodloužení, způsob přístupu k montovanému spoji apod.) mohou vyžadovat jiné nastavení. Návleky pro šroubováky Dálkový ovladač Přípravek pro nastavení utahovacího u Závěs na balancer EYFA05-A (modrý) EYFA05-Y (žlutý) EYFA05-H (šedý) EYFA31B EYFA32 EYFA40 Strana 9

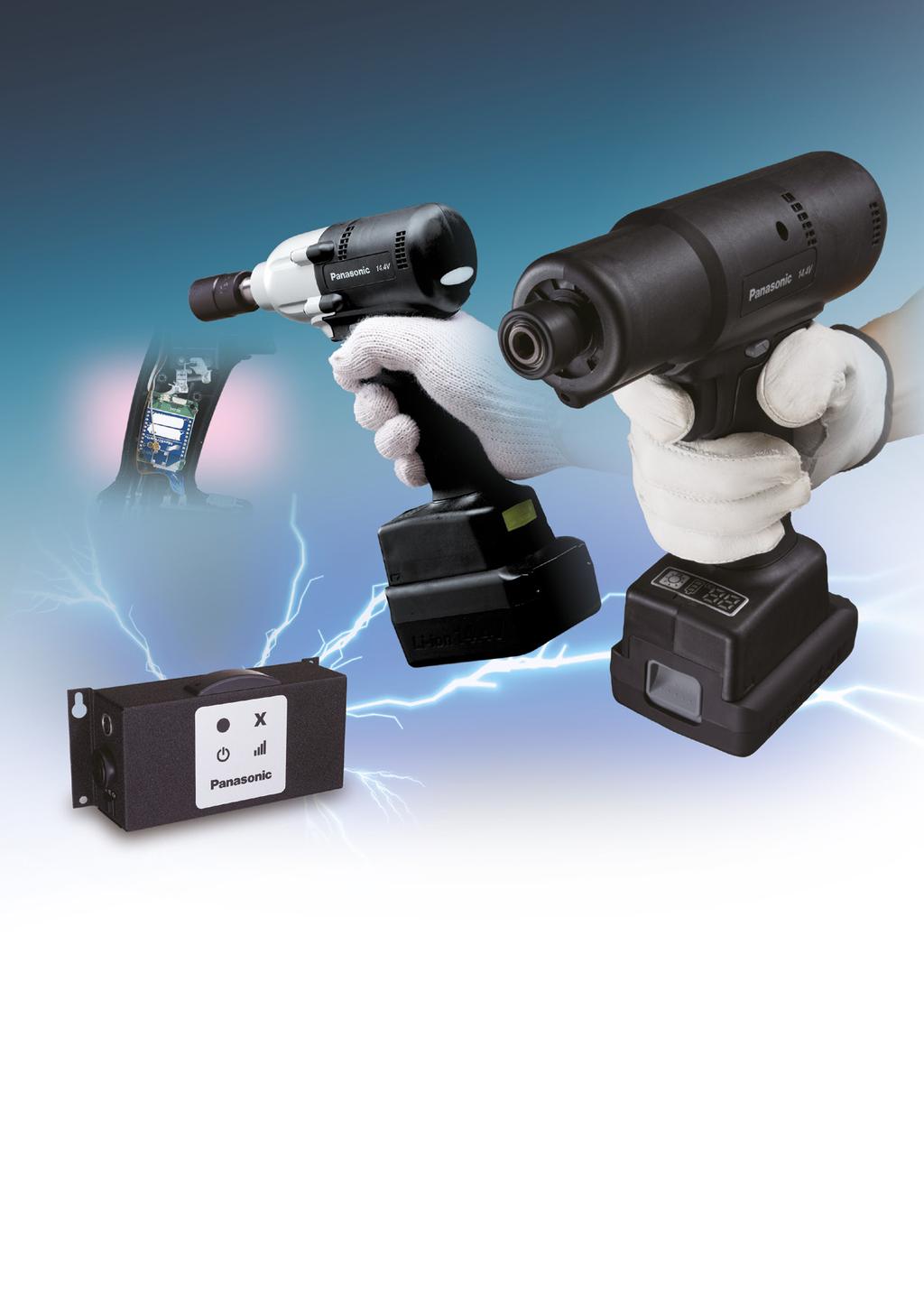

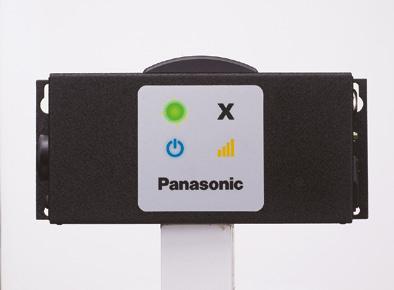

10 Monitorování utažených spojů s akumulátorovým nářadím ysílač signálu je kompletně uschován v rukojeti nářadí, přičemž nástroj s bezdrátovým přenosem dat váží o pouhých 15 g více v porovnání se standardní verzí. Bezdrátový komunikační systém Tok informací v bezdrátovém komunikačním systému Bezdrátový přenos PLC (řadič) s EYFR02B s EYFR02B Optická signalizace na nářadí (zelené OK nebo červené NG světlo) oznamují výsledek utahování každého šroubového spoje. Signál OK/NG spolu s jednoznačným identifikátorem nářadí jsou přenášeny do monitorovací jednotky. Z monitorovací jednotky lze údaje o utahování dále přenést např. do PLC. OK/NG Strana 10 Zelené světlo značí správně utažený spoj. Červené světlo odhaluje chybně utažený spoj.

11 Monitorování utažených spojů s akumulátorovým nářadím Přenosová vzdálenost ysoce spolehlivý bezdrátový přenos dat z nářadí je uskutečňován ve vzdálenosti přibližně do 10m od monitorovací jednotky, pokud dohlednost signálu neomezují žádné objekty. Registrace nářadí s jednotkou Monitorovací jednotka přijímá signál pouze z registrovaného nářadí. Nedochází proto k vzájemnému rušení, i pokud je používáno více utahovacího nářadí na výrobní lince. *zdálenost se může lišit v závislosti na provozních podmínkách v místě montáže. Pouze rozpoznané nářadí XYZ Pro pokrytí operačního dosahu používá vysoce spolehlivý radiofrekvenční systém. Deaktivace nářadí mimo dosah signálu případě, že se mezi nářadím a monitorovací jednotkou nenachází bezdrátové spojení, bude nářadí zablokováno. Tuto funkci lze na nářadí aktivovat pomocí dálkového ovladače. Bezdrátové spojení mimo dosah Nářadí nelze spustit ZXY XYZ YZX EYFR02B EYFR02B Dosah signálu 10 m* stupní napětí AC , 50/60 Hz Příkon 4,4 W ~ 4,6 W Počet nářadí 1 Přenášené údaje OK/NG (Pokayoke) Nastavení funkcí Pomocí PC Nastavení ID nářadí Pomocí softwarového klíče stupní signál pro reset 60 ma / 24 EYFR02B ýstupní signál 5 A / 250 AC nebo 5 A / 30 DC Teplota provozního prostředí -10 C ~ 60 C 1,15 Rozměry (d:v:š) 254 x 119 x 73 Funkce / Mimo dosah Lze aktivovat na nářadí Funkce / Počítadlo šroubových spojů Pomocí externího zařízení (např. PLC) * Dosah závisí na aktuálních provozních podmínkách prostředí. Přítomnost ocelových stěn, osob nebo jiných objektů může mít vliv na kratší dosah. Šroub Ø Utahovací ýst. hřídel palec olnoběž. otáčky min -1 Délka Osová vzdál. akust.tlaku db(a) vibrací m/s 2 EYFLA4AR 10,8 M /4 (1) , ,5 94,5 9,3 EYFLA5AR 10,8 M /4 (1) , ,5 94,5 10,5 EYFLA5QR 10,8 M / , ,5 94,5 13,7 EYFLA6JR 10,8 M / , ,5 94,5 16,8 EYFMA1JR 14,4 M / , ,5 94,5 16,9 EYFGA1AR 14,4 M ,5 1/ , ,7 < 2,5 EYFGA2AR 14,4 M / , ,7 < 2,5 EYFGA3AR 14,4 M / , ,7 < 2,5 (1) Rychloupínací pouzdro s vnitřním šestihranem 1/4. Strana 11

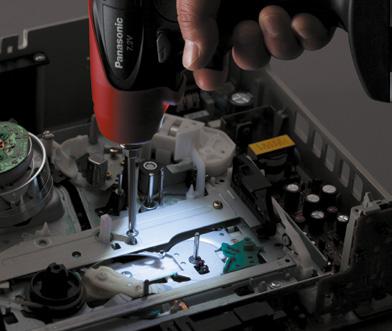

12 Akumulátorové šroubováky s vypínáním 7,2 0,3 3,0 Celistvý a výjimečně lehký Uživatelsky přívětivá velikost a hmotnost modelu EYFEA1N pomáhá snižovat únavu montážních pracovníků. Délka 145 EYFEA1N EYFEA1N Dobře vyvážená ergonomická T-rukojeť a štíhlý úchop přispívají k oblibě šroubováku napříč všech skupin pracovníků. áha 630g EY7410 Šroub Ø Utahovací ýst. čtyřhran palec olnoběž. otáčky min -1 (3) Délka Osová vzdál. akust.tlaku db(a) EYFEA1N 7,2 M2-5 0,3-3,0 1/4 (1) 300/900 (2) 0, ,7 < 2,5 vibrací m/s 2 (1) Rychloupínací pouzdro s vnitřním šestihranem 1/4. hluku a vibrací dle EN60745, nejistota měření 3 db(a) / 1,5 m/sec 2. (2) Nižší otáčky pro stupeň 11-21, vyšší/nižší otáčky pro stupeň (3) bez akumulátoru (uvedena po 0,05 ). Kryt spojky a přepínače otáček Pro ochranu před nechtěným přenastavením u i otáček montážním pracovníkem je k dispozici kryt spojky. WEYFEA1N3137 LED světlo Pro práci v nedostatečně osvětleném prostředí je šroubovák osazen dodatečným LED světlem, které se rozsvítí zároveň se stiskem spouště. Elektromontážní průmysl Pro svoji nízkou váhu, všestrannost a bezpečnost je šroubovák EYFEA1N velmi oblíben nejen v elektromontážním průmyslu. Li-Ion akumulátor (změny vyhrazeny) Kapacita Ah EY9L20B 7,2 1,5 0,17 ýdrž akumulátoru (cca šroubových spojů): * 1450 šroubků M5x8 do otvorů v plechu (nižší otáčky) * 1850 šroubků M4x10 do otvorů v plechu (nižší otáčky) * 1900 šroubků M2,5x6 do otvorů v plechu (vyšší otáčky) EY9L20B Sada nářadí Nabíječka akumulátorů (změny vyhrazeny) Rozměry EY0L20B 7,2 0,47 190x95x60 Doba nabíjení: * 30 min. pro použitelnost akumulátoru * 60 min. pro plné nabití akumulátoru EY0L20B EYFEA1N2S 1x šroubovák, 2x akumulátor, 1x nabíječka, 1x kryt spojky Strana 12

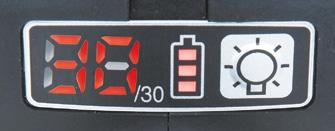

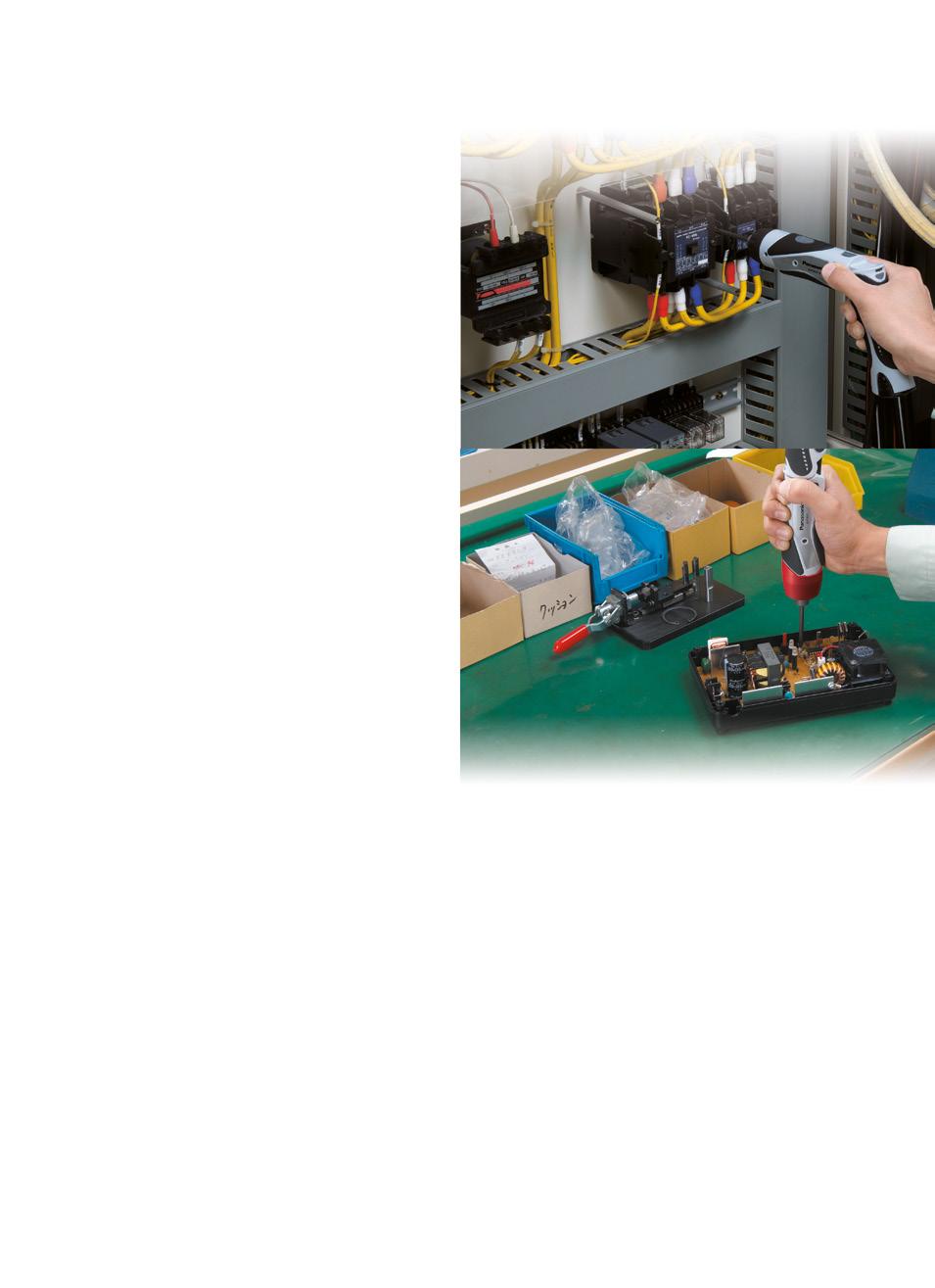

13 Akumulátorové šroubováky s vypínáním 3,6 0,3 2,9 Počítadlo utahování Okamžitá kontrola počtu správně dotažených šroubových spojů EY7410 Zalamovací rukojeť Rychlá přeměna pistolové rukojeti v přímé provedení Univerzální použití při montážních úkonech Zlepšení ergonomie Zámek EY7411 Šroub Ø Utahovací ýst. čtyřhran palec olnoběž. otáčky min -1 (3) Délka Osová vzdál. akust.tlaku db(a) EY7410 3,6 M2-4 0,3-2,9 1/4 (1) 200/600 0,45 180/276 (4) 27 69,7 < 2,5 EY7411 3,6 M2-4 0,3-2,9 1/4 (1) 200/600 0,45 180/276 (4) 27 69,7 < 2,5 vibrací m/s 2 (1) Rychloupínací pouzdro s vnitřním šestihranem 1/4. (2) Nižší rychlost pro stupeň 11-21, vyšší/nižší rychlost pro stupeň (3) bez akumulátoru (uvedena po 0,05 ). (4) Přibližná délka v zalomeném stavu / Délka ve stavu s přímou rukojetí. hluku a vibrací dle EN60745, nejistota měření 3 db(a) / 1,5 m/sec 2. Počítá jednotlivá vypnutí šroubováku Počítadlo utahování (model EY7411) Počítá a informuje uživatele nářadí (opticky i akusticky) o počtu správně dotažených šroubků. Nastavení LED světlo Lze samostatně zapnout/vypnout Li-Ion akumulátor (změny vyhrazeny) Kapacita Ah EY9L10B 3,6 1,5 0,07 1. šroub Nastavte počet šroubů k zašroubování (např. 4) 4. šroub Sady nářadí ýdrž akumulátoru: * EY9L10B cca 1000 utažení (M5x8 do otvorů v plechu) 2. šroub EY7410LA2S 1x šroubovák, 2x akumulátor, 1x nabíječka, 1x kryt spojky EY9L10B EY0L11B Po dotažení předvoleného počtu šroubů vydá šroubovák akustický signál. Nabíječka akumulátorů (změny vyhrazeny) Rozměry EY0L11B 3,6 0,60 190x95x60 Doba nabíjení: * 15 min. pro použitelnost akumulátoru * 30 min. pro plné nabití akumulátoru 3. šroub EY7411LA1S 1x šroubovák, 1x akumulátor, 1x nabíječka, 1x kryt spojky Strana 13

14 Měření výkonu mechanicko-pulzního nářadí Inteligentní statické snímače u síly Pro přesnou certifikaci jakéhokoliv utahovacího nářadí s vypínáním nebo ových klíčů. USB technologie Plug & Play (automatické rozpoznání snímače). Simulátory šroubového spoje navrženy pro přesnou simulaci svěrné síly (předepnutí šroubového spoje). Řeší problém smykového tření typický pro běžné simulátory šroubového spoje. Třída přesnosti: 0,1% pro celý měřící rozsah. Smart Memory - snímač si uchová předchozí nastavení. Měření utahovacího u systémem tenzometrického snímače. 24-bitový analogovo-digitální převodník (ADC). 32-bitová CPU jednotka Robustní provedení - navrženo pro dlouhodobou životnost. Hliníkové těleso, zdvojená kuličková ložiska. Snímání u síly v obou směrech - lze nastavit uživatelem. Jednoduchý PC software: ysoké rozlišení: 5 číselných míst (50,000 Nm) zorkovací frekvence: 200/800 vzorků/vteřinu Křivky: vs. čas Snadný export křivek do Excelu pro další zpracování Nastavitelný filtr: (10 až Hz) Rychlý export dat do Excelu (funkce Statistical Process Control) Podpora operačních systémů: XP, WIN7, 8 a 10 Software a USB kabel součástí dodávky. EYFST22 EYFST100 EYFST750 Max. utahovací stupní čtyřhran palec Měřící jednotky Rozměr d : v : š Odpovídající simulátor šroubového spoje EYFST /8 Nm, cnm, mnm, 0,55 64 x 64 x 64 EYFJS22 EYFST /2 in.lbs, ft.lbs, 0,55 64 x 64 x 64 EYFJS100 EYFST /4 in.oz 2,30 92 x 92 x 121 EYFJS200, EYFJS750 Simulátory šroubového spoje Podložky o různých průměrech poskytují přesnější simulaci svěrné síly a lépe tak odrážejí reálné situace v montážním průmyslu. Čelisťová povrchová struktura podložek řeší problém smykového tření, který je typický pro běžné simulátory šroubového spoje. Podložky jsou pro snadnější rozlišení velikostí značeny laserem. Nízká hmotnost simulátorů šroubového spoje výrazně přispívá k řešení potíže s hybností a v procesu dynamického utahování tím zlepšuje přesnost měření. Díly vyrobené z tvrzené korozivzdorné oceli si zajišťují dlouhou životnost i v nepříznivém pracovním prostředí. Použité šrouby jsou zcela standardní, lze je tedy snadno vyměnit, čímž se snižují pořizovací náklady na opotřebené díly simulátoru. Max. utahovací Závit Ø Pro statický snímač EYFJS22 22 M8 EYFST22 EYFJS M12 EYFST100 EYFJS M16 EYFST750 EYFJS M24 EYFST750 Simulátory přispívají k přesné certifikaci utahovacích nástrojů s vypínáním i ručních ových klíčů. Menší množství styčných ploch v simulátoru, které se opatřují mazivem, znamená snížení nejistoty měření v důsledku změn smykového tření při dotahování. EYFJS22 EYFJS200 EYFJS100 EYFJS750 Strana 14

15 Ostatní akumulátorové nářadí Akumulátorové utahováky bez vypínání EY75A7X 14,4 / 18 max ot/min. 1,5 (hmotnost vč. akumulátoru 18 / 3,0Ah) EY75A2X 14,4 / 18 max ot/min. 1,55 (hmotnost vč. akumulátoru 14,4/4,2Ah) EY7552X 18 M6-M24 / max ot/min. 2,6 (hmotnost vč. akumulátoru 4,2Ah) Akumulátorové vrtačky / šroubováky EY7441X 14, ot/min. 1,15 (hmotnost bez akumulátoru) Úhlová bruska EY74A2X 14,4 / ot/min. 1,35 (hmotnost bez akumulátoru) Tmelící pistole EY3640K EY78A1X 14,4 / ot/min. 1,75 (hmotnost bez akumulátoru) 14,4 pro kartuše 310ml 2,2 (hmotnost vč. aku 14,4/4,2Ah) EY46A2X 14,4 / 18 pro kotouče ot/min. 2,2 (hmotnost vč. aku 14,4/4,2Ah) EY3610LA1J 3,6 pro kartuše 400ml 2,15 (vč. aku 1,5Ah) Ofukovací pistole Svítilny EY37A1B 14,4 / 18 rychlost ofukování 70 m/s 1,2 (hmotnost bez aku) EY37C2B 21,6 / 18 / 14,4 LED / cca 380 Luxů 0,34 (hmotnost bez aku) EY37C1B 21,6 / 18 / 14,4 0,7A xenon / cca Luxů 0,34 (hmotnost bez aku) Strana 15
