> Vzduchové řízené hydropulzní nářadí

Transkript

1 > Vzduchové řízené hydropulzní nářadí

2 Řízené hydropulzní utahováky se snímačem momentu Pistolová rukojeť UA-50MC UA-70MC UXR-1820MC UA-130MC UXR-2400SMC Technické údaje (změny vyhrazeny) Model Šroub Ø Utahovací moment Výst. čtyřhran palec Volnoběžné otáčky Hmotnost kg Délka Osová vzdál. akust.tlaku db(a) vibrací m/sec 2 Spotřeba vzduchu m 3 /min UA-40MC M / , <2,5 0,20 UA-40DMC M /4 * , <2,5 0,20 UA-50MC M / , <2,5 0,25 UA-60MC M / , <2,5 0,40 UA-70MC M / , <2,5 0,45 UA-80MC M / , <2,5 0,48 UA-90MC M / , <2,5 0,53 UA-100MC M / , <2,5 0,55 UA-130MC M / , <2,5 0,73 UA-150MC M / , ,7 0,70 UXR-1820MC M / , <2,5 0,70 UXR-2000MC M / , ,7 0,95 UXR-2400SMC M , ,8 1,00 Uvedené údaje při, resp. 5 či dynamického tlaku vzduchu závisí na typu šroubového spoje, použitém příslušenství apod. * Rychloupínací pouzdro s vnitřním šestihranem 1/4. Závit přívodu vzduchu R 1/4, pro UXR-1820MC závit R 3/8 a pro UXR-2000S~UXR-2400S závit R 1/2. Doporučený vnitřní Ø (ID) přívodní hadice 9 pro řadu UA, Ø hadice 13 pro modely UXR. Spojovací kabel utahováku s řídící jednotkou pro řadu UA-MC i UXR-MC Kód výr. Délka Kód výr. Délka m m m m Signalizační světlo Řada UXR-MC je vybavena signalizačním OK/NG světlem. Řadu UA-MC lze také vybavit signalizačním LED-světlem OK/NG. Model UA-150MC má již signalizační světlo ve standardu. Rychloupínací pouzdro s vnitřním šestihranem 1/4, šestihran (norma E6.3) u všech utahováků s D v kódu výrobku. Strana 2

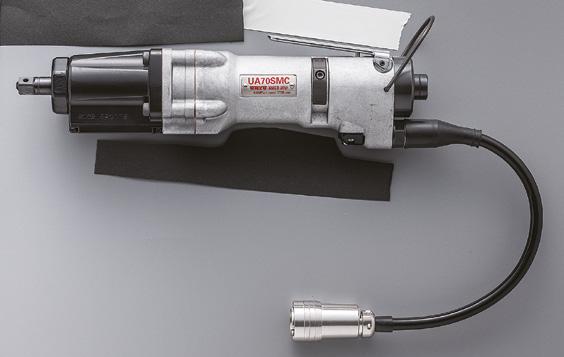

3 Řízené hydropulzní utahováky se snímačem momentu Přímé provedení 5-50 UA-40SMC UA-50SMC UA-60SMC UA-70SMC Technické údaje (změny vyhrazeny) Model Šroub Ø Utahovací moment Výst. čtyřhran palec Volnoběžné otáčky Hmotnost kg Délka Osová vzdál. akust.tlaku db(a) vibrací m/sec 2 Spotřeba vzduchu m 3 /min UA-40SMC M / , <2,5 0,20 UA-40SDMC M ,5-9,5 3,5-7,5 1/4 * , ,7 0,20 UA-50SMC M / , ,7 0,25 UA-50SDMC M /4 * , ,0 0,25 UA-60SMC M / , ,1 0,40 UA-60SDMC M /4 * , ,4 0,40 UA-70SMC M / , ,3 0,45 Uvedené údaje při, resp. 5 či dynamického tlaku vzduchu závisí na typu šroubového spoje, použitém příslušenství apod. * Rychloupínací pouzdro s vnitřním šestihranem 1/4. Závit přívodu vzduchu R 1/4. Doporučený vnitřní Ø (ID) přívodní hadice 9 pro UA-40SMC~UA-50SDMC, Ø hadice 13 pro UA-60SMC~UA-70SMC. Rychloupínací pouzdro s vnitřním šestihranem 1/4, šestihran (norma E6.3) u všech utahováků s D v kódu výrobku. Signalizační LED-světlo OK/NG u řady UA...SMC ve standardu. Spojovací kabel utahováku s řídící jednotkou (řada MC/AMC): Kód výr. Délka Kód výr. Délka m m m m Schéma zapojení řady MC Strana 3

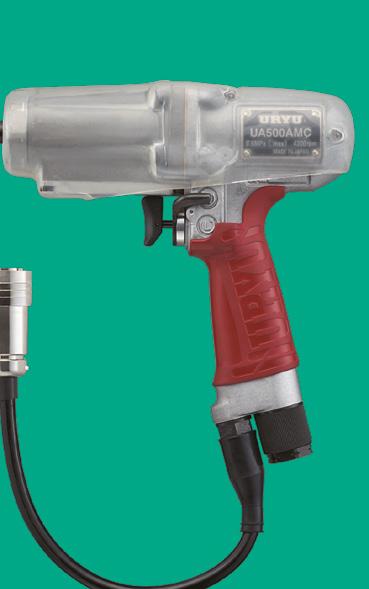

4 Řízené hydropulzní utahováky se snímačem momentu a úhlu UA-400AMC UA-500AMC UA-600AMC UA-700AMC UA-1300AMC Technické údaje (změny vyhrazeny) Model Šroub Ø Schéma zapojení řady AMC Utahovací moment Výst. čtyřhran palec Volnoběžné otáčky Hmotnost kg Délka Osová vzdál. akust.tlaku db(a) vibrací m/sec 2 Spotřeba vzduchu m 3 /min UA-400AMC M / , ,0 78 <2,5 0,20 UA-500AMC M / , ,0 78 <2,5 0,25 UA-600AMC M / , ,0 80 <2,5 0,40 UA-700AMC M / , ,5 80 <2,5 0,45 UA-800AMC M / , ,0 80 <2,5 0,48 UA-900AMC M / , ,0 82 <2,5 0,53 UA-1000AMC M / , ,0 82 <2,5 0,55 UA-1300AMC M / , ,0 82 <2,5 0,73 Uvedené údaje při, resp. 5 či dynamického tlaku vzduchu závisí na typu šroubového spoje, použitém příslušenství apod. Závit přívodu vzduchu R 1/4. Doporučený vnitřní Ø (ID) přívodní hadice 6 pro UA-400AMC~UA-500AMC, Ø hadice 9 pro UA-600AMC~UA-1000AMC, Ø hadice 13 pro UA-1300AMC. Strana 4 Řídící jednotka UEC-4800-TPE(A) je určena pro nářadí řady UA-...AMC s měřením úhlu. Jak kontrola utahovacího momentu, tak i sledování úhlu je vyhodnocováno. Ke spojovacímu kabelu (stejný pro řadu UA-MC) je navíc zapotřebí ještě enkodérový kabel pro snímání úhlu. Kód výrobku:

5 Řídící jednotky UEC pro řízené hydropulzní nářadí Řídící jednotky pro utahovací nářadí se snímačem momentu: UA-MC, UA-AMC, UXR-MC pulzní utahováky. Přesné měření utahovacího momentu a vyhodnocování úhlu: Sledování úhlu dotažení pouze pro nářadí vybavené snímačem úhlu (pulzní utahováky řady AMC). Optická a akustická signalizace: Výsledek utahování OK nebo NG je obsluze nářadí zobrazen a NG výsledek také hlášen akusticky. Jednoduché nastavení: Nastavení parametrů utahování prostřednictvím dotykového displeje, popř. tlačítek na řídící jednotce nebo pomocí PC programu. Velká paměť: Řídící jednotka interně uchovává až výsledků utahování. Data mohou být prostřednictvím softwaru přenášena do databáze nebo ukládána přímo na SD kartu. Ethernetové rozhraní: Kontroler UEC-4800 má ethernetové rozhraní, pomocí něhož lze zařízení integrovat do sítě. Počítadlo utahování: Řídící jednotka automaticky sleduje počet správně utažených šroubových spojů. Počítadlo pulzů: Vysoká frekvence snímání umožňuje u pulzního nářadí počítání pulzů. Řídící program lze nastavit tak, aby utahovák po dosažení cílového utahovacího momentu dále pracoval až s 5 přídavnými pulzy, což u specifických šroubových spojů zaručuje vyšší přesnost utažení. Limity pulzů: Kontrolu utahování lze také provést díky nastavení minimálního a maximálního počtu povolených pulzů. Tato hodnota varuje nejen před chybným utažením šroubového spoje, nýbrž i před opotřebováním pulzního oleje. Až 8 sad parametrů: Pro jeden utahovák lze nastavit až 8 různých sad parametrů utahování, jejichž výsledky lze vyhodnotit prostřednictvím externích signálů, příp. je volit pomocí zásobníku nástrčných klíčů nebo příkazy z výrobní linky. Integrované analytické funkce: PC software nabízí možnost okamžitého vyhodnocení koeficientů Cp nebo Cpk, jakož i další standardní vyhodnocování. Tím je k dispozici okamžité zpětné hlášení o kvalitě utaženého šroubového spojení. Grafická analýza utažení: Zobrazení křivky šroubování (u modelu s grafickým displejem) pouhým stiskem tlačítka usnadňuje optimalizaci parametrů utahování ať už při počátečním nastavování nebo později za provozu. Optické vyhodnocení: Velkoplošný dotykový panel slouží nejen k vizualizaci výsledků utahování, k zobrazování křivek a dalších parametrů, nýbrž i k přímému zadávání hodnot pro nastavení. UEC-4800-TPE UEC-4800 s velkoplošným dotykovým displejem UEC-4800-STD UEC-4800 standardní verze s LED signálkami a řádkovým displejem UEC-5500 UEC-5500 pro ovládání 4 utahováků současně Strana 5

6 Řídící jednotky IAC pro řízené hydropulzní nářadí Nová generace řídící jednotky Zobrazení momentu pomocí dobře viditelného 4-místného LED displeje Druhý displej pro rychlé zobrazení: - úhlu otočení - jednotky momentu - počtu šroubových spojů - sekvenci úkolů Zobrazení čísla sady parametrů s tlačítky pro rychlý výběr. Grafický displej (G) s dotykovou obrazovkou: - identický software jako při připojení přes PC - zadávání parametrů přímo v řídící jednotce - okamžité zobrazování křivek a výsledků utahování - lze volit rozdílné náhledy obrazovky Pro zadávání parametrů není zapotřebí žádný samostatný software, jelikož je nahrán přímo v řídící jednotce a proto může být řídící jednotka ovládána jakýmkoliv internetovým prohlížečem. Jedna řídící jednotka pro všechny utahovací nástroje od 5 do 550 Mnohotvárné možnosti připojení k řídící jednotce pomocí konektorů na spodní straně. USB rozhraní, sériový a ethernetový vstup jsou ve standardní výbavě. Ostatní jsou volitelné (viz tabulka). Modely bez dotykové obrazovky (pouze LED displej) lze ovládat prostřednictvím připojeného počítače. Mají totiž stejné funkce a stejný onboard software jako modely s grafickým displejem. Strana 6

7 Řídící jednotky IAC pro řízené hydropulzní nářadí Vlastnosti řídících jednotek IAC Nová řídící jednotka IAC posunuje hydropulzní nářadí na vyšší úroveň. Poskytuje vynikající archivaci dat a otevírá možnosti moderní komunikace se systémem řízení výrobní linky. Ovládá všechny typy vzduchového nářadí se snímačem momentu i úhlu. Nářadí z modelových řad UA-MC, UA-AMC a UXR-MC. Modely s grafickou dotykovou obrazovkou nebo s řádkovým displejem. Více modelových variant. Zabudované řízení tlaku vzduchu. Modely ESR mají zabudovaný servoventil. Ke každému parametru tak může být nastavena optimální hladina tlaku vzduchu pro přizpůsobení konkrétnímu šroubového spoji. Volitelné Fieldbus rozhraní. Profibus, ProfiNet, DeviceNet a další. Řízení momentu a sledování úhlu. Pro nářadí se snímačem úhlu (AMC-modely). Externí komunikační protokoly. Open Protocol, ToolsNet, XML, Modbus TCP, Ethernet/IP. Vstup pro čtečku čárových kódů. Zpracovává až 4 různé čár.kódy. Uchovávání dat. Samotná řídící jednotka uchovává až 1 mil. výsledků o utahování. Údaje mohou být přeneseny do Excelu nebo na USB-klíč. Rozhraní Ethernet a I/0 vstupy/výstupy. Ethernetové rozhraní a až 24 vstupů/výstupů usnadňuje připojení periferních zařízení. Až 256 nastavitelných parametrů. Nastavení na různé cílové utahovací momenty s rozdílnými hladinami tlaků (ESR modely). Programování sad parametrů (Jobs). Jednotlivé parametry lze poskládat až do celkem 99 jobů. Optická zobrazení. Velkoformátový grafický dotykový displej zobrazuje výsledky utahování nebo průběhové křivky. Samostatné OK/NG signálky vyhodnocují výsledky utahování a třířádkový LED-displej umožňuje další funkce. Rozměry (v:š:h): Hmotnost: 356 x 148 x 265 7,1 kg (modely bez servoventilu) Technické údaje (změny vyhrazeny) Model Systémový port & vyjímatelná paměť Signálky (L) Řádkový displej (D) Grafický displej (G) 8 vstupů/ 8 výstupů přiřaditel. 24V Sériový port s protokoly Záloha & obnova dat (USB) Zabudovaný elmg ventil (vypínání nářadí) Řízení tlaku vzduchu IAC4E X L / D X X X IAC4EV X L / D X X X X IAC4EG X L / D / G X X X IAC4EGV X L / D / G X X X X IAC4ES X L / D X X X X IAC4ESV X L / D X X X X X IAC4ESG X L / D / G X X X X IAC4ESGV X L / D / G X X X X X IAC4ESR X L / D X X X X X IAC4ESRV X L / D X X X X X X IAC4ESRG X L / D / G X X X X X IAC4ESRGV X L / D / G X X X X X X Standardní osazení konektorů zespodu, volitelně výstup zezhora (modely s -T, např. IAC4ESRGVT). Volitelný fieldbus: P = Profibus, D = DeviceNet, N = ProfiNet, C = CC Link. Ethernet (2 porty) Strana 7

8 Německo: MINT GmbH Im Mittelfeld Karlsruhe Germany Tel Maďarsko: MINT East Europe Kft. Köér u Budapest Hungary Tel Česká republika: MINT Power Tools, s.r.o. Kutnohorská 11/ Praha 10 Czech Republic Tel Strana 8 MINT 2018 CZE Změny a chyby vyhrazeny. Katalog jako celek, resp. jeho části nebo výňatky z tohoto katalogu, jsou bez výslovného souhlasu vlastníka autorského práva zakázány publikovat, rozšiřovat nebo jiným způsobem uvádět do oběhu. MINT_UCT_CZE_201808
