1 Elektrické řízené akumulátorové nářadí

2

3 Řada QX Produktivita budoucích generací Novátorská řada QX zcela jasně dokazuje, jak inteligentní nářadí může výrazně zlepšit výrobní postupy díky zabezpečení procesu, pohodlí obsluhy a datové komunikaci. Současně tyto nástroje poskytují vyšší produktivitu, nižší náklady a vysokou kvalitu výrobků během montáže - a to vše za velmi atraktivní cenu. Přesnost Uzavřený regulační obvod systému se snímačem momentu a úhlu je srdcem nářadí. Ten umožňuje precizní měření kroutícího momentu a přesné, vysledovatelné výsledky. Všechny nástroje řady QX měří utahovací moment přímo pomocí vychýlení torzních snímačů utahovacího momentu. Utahovací moment je tedy přímo měřen, nikoliv odvozován, jako je tomu u jednodušších proudově řízených nástrojů. Všechny šroubováky řady QX jsou tedy plně způsobilé k dokumentaci šroubového spoje. Splňují požadavky normy VDI Ovládání Modul s multifunkčním displejem umožňuje rychlé nastavení parametrů a poskytuje obsluze nářadí přímou zpětnou vazbu při každém zašroubování. Nářadí řady QXC a QXX nabízí osm programovatelných konfigurací momentu, úhlu a otáček šroubováku. Může tak vlastně nahradit až osm jiných nástrojů, přispívá tedy k přehlednému montážnímu pracovišti. Pohodlí Celistvé, lehké a po ergonomické stránce vyvážené. Montážní pracovník může pracovat efektivněji. Napájení z akumulátoru. Nářadí řady QX je připraveno pro bezpečný a přitom flexibilní provoz. Komunikace Výhody bezdrátové komunikace nástrojů QXX prostřednictvím komunikačního modulu (PCM) přímo vybízejí k zapojení nářadí a montážní linky v sofistikované výrobní sítě. Správa dat, řízení procesů a přizpůsobení konfigurací v reálném čase skrze Ethernetové rozhraní, platformu Fieldbus nebo I/O výstupy. Hospodárnost Nářadí série QXN je ekonomickou variantou bez displeje či bezdrátového modulu a pouze s jednou programovatelnou konfigurací. S řadou QXC jsou pak nástroje vybaveny displejem a nabízejí k uložení a použití až 8 programovatelných konfigurací. Řada QXX předkládá celou paletu funkcí, poskytuje osm konfigurací a možnost jejich výběru bezdrátově pomocí připojených periferních zařízení jako např. zásobníku bitů, skeneru, signálu z nadřízeného systému apod. Paleta nářadí QX s násobičem je určena pro velké utahovací momenty. Tím umožňuje sledovat parametry utahování i při vysokých hodnotách momentu a stoprocentně je dokumentovat. Funkční rozsah nástrojů řady QXC a QXX je plně dostupný. Strana 1

4 Řada QX Preciznost: Snímač momentu a úhlu Všestrannost: 8-krokové programování Jistota: Žádné seřizování šroubováku Velmi přesné snímání utahovacího momentu pro optimální způsob šroubování Dokumentované výsledky Pokročilé strategie jako řízení/ monitorování utahovacího momentu/úhlu Dlouhá životnost: Bezkartáčový DC motor Až 8-mi krokové programovatelné šroubovací strategie Plně dokumentovatelné, uchování až 1200 výsledků utažení Řízení utahovacího momentu/úhlu navzájem kombinovatelné Řízení výkonu: Digitální procesor Žádný displej (pouze řada QXN), žádné nastavování Šroubovací program je uložen v nástroji, obsluha jej nemůže změnit Nastavování pomocí USB kabelu Efektivita: Rozšířený modul napájení Žádné uhlíkové kartáče, které se mohou opotřebovat a zanášet motor Účinný magnetický pohon navržený pro více jak jeden milión cyklů Vysoce přesné ovládání pohonu pro spolehlivé utažení Sledování utahovacího momentu, úhlu a proudu; přenášení výsledků utažení Ovládání DC motoru pomocí programovatelných sad parametrů (moment, úhel, otáčky) Napěťová modulace Li-Ion akumulátoru pro optimální výkon Řízení: Multifunkční displej (QXX/QXC) Komunikace: Inteligentní rádiový modul (QXX) Displej pro zobrazení výsledků a pro programování Až osm programovatelných konfigurací Uchovávání až utahovacích cyklů Bezdrátový přenos výsledků utahování prostřednictvím komunikačního modulu (PCM) PCM modul přenáší údaje rozhraním Ethernet, Fieldbus nebo I/O Strana 2

5 Řada QX Technologie pro budoucnost Patentovaný snímač pro vysledovatelné záznamy Precizní planetová převodovka pro špičkovou spolehlivost USB port pro snadné programování a přenos dat Volitelný výstupní hřídel Rychloupínání 1/4, čtyřhran 1/4 nebo čtyřhran 3/8 Vysoce jasné LED světlo s programovatelnou dobou zapnutí/vypnutí (pouze pistolová provedení) Bezkontaktní spínač a přepínač pro dlouhou životnost Robustní bezkartáčkový stejnosměrný motor testovaný pro více jak milión cyklů Volitelně bezdrátová komunikace pro řízení procesu šroubování I/0 výstupy a pro sběr dat (pouze QXX modely) Odolný nárazuvzdorný kryt chrání displej před poškozením Ergonomický tvar pohodlný, lehký a dobře vyvážený Podsvícený displej pro rychlé zobrazení a přesnou zpětnou vazbu obsluze (modely QXX a QXC) Dvě kapacity 20V akumulátoru pro velkou výdrž a mobilitu nástroje Strana 3

6 Řada QXN Výhodná vstupenka S řadou QXN získáte výhodnou vstupenku do světa řízených a monitorovaných šroubovacích systémů. Právě ona nabízí jeden utahovací program (konfiguraci), který lze sestavit až z osmi různých kroků, přičemž řízení utahovacího momentu nebo úhlu jsou vzájemně kombinovatelné. Výsledky utahování jsou ukládány v nástroji a lze je přenášet pomocí USB kabelu. Pro snížení vstupních nákladů není tato modelová řada vybavena displejem. K dispozici v cenově atraktivní sadě s akumulátorem a nabíječkou. Technické údaje řady QXN Technické údaje (změny vyhrazeny) Model Utahovací moment N.m Otáčky min -1 Hmotnost (1) kg Délka (1) Osová vzdál. Napětí (aku) V Výstup. čtyřhran palec Komunikace Akumulátorový šroubovák řady QXN (pistolové provedení) QXN2PT04PQ4 0, ,91 215,4 20,3 26,0 20V 1/4* USB kabel QXN2PT04PS4 0, ,91 208,3 20,3 26,0 20V 1/4 USB kabel QXN2PT04PS6 0, ,91 212,0 20,3 26,0 20V 3/8 USB kabel QXN2PT08PQ4 1, ,91 215,4 20,3 26,0 20V 1/4* USB kabel QXN2PT08PS4 1, ,91 208,3 20,3 26,0 20V 1/4 USB kabel QXN2PT08PS6 1, ,91 212,0 20,3 26,0 20V 3/8 USB kabel QXN2PT12PQ4 2, ,91 215,4 20,3 26,0 20V 1/4* USB kabel QXN2PT12PS4 2, ,91 208,3 20,3 26,0 20V 1/4 USB kabel QXN2PT12PS6 2, ,91 212,0 20,3 26,0 20V 3/8 USB kabel QXN2PT18PQ4 3, ,91 215,4 20,3 26,0 20V 1/4* USB kabel QXN2PT18PS6 3, ,91 212,0 20,3 26,0 20V 3/8 USB kabel Akumulátorový úhlový utahovák řady QXN QXN2AT05PQ4 1,0 5, , ,2 20V 1/4* USB kabel QXN2AT10PS6 2, , ,5 20V 3/8 USB kabel QXN2AT15PS6 3, , ,5 20V 3/8 USB kabel QXN2AT18PQ4 3, , V 1/4* USB kabel QXN2AT18PS6 3, , V 3/8 USB kabel QXN2AT27PS6 5, , V 3/8 USB kabel Akumulátorový úhlový utahovák řady QXN pro vyšší momenty QXN5AT20PS06 4, ,04 577,7 13,1 40V 3/8 USB kabel QXN5AT30PS06 6, ,18 581,8 17,2 40V 3/8 USB kabel QXN5AT30PS08 6, ,18 581,8 17,2 40V 1/2 USB kabel QXN5AT35PS06 7, ,18 581,8 17,2 40V 3/8 USB kabel QXN5AT35PS08 7, ,18 581,8 17,2 40V 1/2 USB kabel QXN5AT40PS08 8, ,27 586,1 21,6 40V 1/2 USB kabel QXN5AT80PS08 12, ,27 586,1 21,6 40V 1/2 USB kabel * vnitřní šestihran (1) Hmotnost a délka uvedeny bez akumulátoru. Akumulátor k dispozici jako samostatná položka. Strana 4

7 Řada QXC Všestrannost Řada QXC nabízí cenově výhodné řešení pro řízené a monitorované utahování - šroubováky této řady dokáží pracovat s 8 různými utahovacími programy. Každý z programů lze navíc konfigurovat až v osmi krocích. Řízení utahovacího momentu nebo jen jeho monitorování lze vzájemně kombinovat. Údaje o utahování jsou ukládány v nástroji a lze je přenášet prostřednictvím USB kabelu. Nářadí řady QXC je vybaveno displejem, který zobrazuje výsledné hodnoty a prostřednictvím něhož lze zadávat parametry šroubovacího programu. Volba programu se provádí pomocí tlačítek pod displejem. Technické údaje řady QXC Technické údaje (změny vyhrazeny) Model Utahovací moment N.m Otáčky min -1 Hmotnost (1) kg Délka (1) Osová vzdál. Napětí (aku) V Výstup. čtyřhran palec Komunikace Akumulátorový šroubovák řady QXC (pistolové provedení) QXC2PT04PQ4 0, ,91 215,4 20,3 26,0 20V 1/4* USB kabel QXC2PT04PS4 0, ,91 208,3 20,3 26,0 20V 1/4 USB kabel QXC2PT04PS6 0, ,91 212,0 20,3 26,0 20V 3/8 USB kabel QXC2PT08PQ4 1, ,91 215,4 20,3 26,0 20V 1/4* USB kabel QXC2PT08PS4 1, ,91 208,3 20,3 26,0 20V 1/4 USB kabel QXC2PT08PS6 1, ,91 212,0 20,3 26,0 20V 3/8 USB kabel QXC2PT12PQ4 2, ,91 215,4 20,3 26,0 20V 1/4* USB kabel QXC2PT12PS4 2, ,91 208,3 20,3 26,0 20V 1/4 USB kabel QXC2PT12PS6 2, ,91 212,0 20,3 26,0 20V 3/8 USB kabel QXC2PT18PQ4 3, ,91 215,4 20,3 26,0 20V 1/4* USB kabel QXC2PT18PS6 3, ,91 212,0 20,3 26,0 20V 3/8 USB kabel Akumulátorový úhlový utahovák řady QXC QXC2AT05PQ4 1,0 5, , ,2 20V 1/4* USB kabel QXC2AT10PS6 2, , ,5 20V 3/8 USB kabel QXC2AT15PS6 3, , ,5 20V 3/8 USB kabel QXC2AT18PQ4 3, , V 1/4* USB kabel QXC2AT18PS6 3, , V 3/8 USB kabel QXC2AT27PS6 5, , V 3/8 USB kabel Akumulátorový úhlový utahovák řady QXC pro vyšší momenty QXC5AT20PS06 4, ,04 577,7 13,1 40V 3/8 USB kabel QXC5AT30PS06 6, ,18 581,8 17,2 40V 3/8 USB kabel QXC5AT30PS08 6, ,18 581,8 17,2 40V 1/2 USB kabel QXC5AT35PS06 7, ,18 581,8 17,2 40V 3/8 USB kabel QXC5AT35PS08 7, ,18 581,8 17,2 40V 1/2 USB kabel QXC5AT40PS08 8, ,27 586,1 21,6 40V 1/2 USB kabel QXC5AT80PS08 12, ,27 586,1 21,6 40V 1/2 USB kabel * vnitřní šestihran (1) Hmotnost a délka uvedeny bez akumulátoru. Akumulátor k dispozici jako samostatná položka. Strana 5

8 Řada QXX Plná funkčnost Řada QXX zabezpečuje plnou funkčnost řízeného a monitorovaného montážního nářadí. Nabízí 8 utahovacích programů, každý z nich lze konfigurovat až v osmi krocích. Řízení utahovacího momentu nebo jen jeho monitorování lze vzájemně kombinovat. Údaje o utahování jsou ukládány v nástroji a lze je přenášet jak prostřednictvím USB kabelu tak i bezdrátově pomocí IC-PCM komunikačního modulu. Šroubováky řady QXX jsou vybaveny displejem, který zobrazuje výsledné hodnoty a který umožňuje zadávat parametry šroubovacího programu. Volba některého z osmi programů se provádí pomocí tlačítek pod displejem anebo bezdrátově skrze komunikační modul. S modelovou řadou QXX se tak otevírají všechny možnosti bezdrátové komunikace. Technické údaje řady QXX Technické údaje (změny vyhrazeny) Model Utahovací moment N.m Otáčky min -1 Hmotnost (1) kg Délka (1) Osová vzdál. Napětí (aku) V Výstup. čtyřhran palec Komunikace Akumulátorový šroubovák řady QXX (pistolové provedení) QXX2PT04PQ4 0, ,91 215,4 20,3 26,0 20V 1/4* Bezdrátově nebo USB QXX2PT04PS4 0, ,91 208,3 20,3 26,0 20V 1/4 Bezdrátově nebo USB QXX2PT04PS6 0, ,91 212,0 20,3 26,0 20V 3/8 Bezdrátově nebo USB QXX2PT08PQ4 1, ,91 215,4 20,3 26,0 20V 1/4* Bezdrátově nebo USB QXX2PT08PS4 1, ,91 208,3 20,3 26,0 20V 1/4 Bezdrátově nebo USB QXX2PT08PS6 1, ,91 212,0 20,3 26,0 20V 3/8 Bezdrátově nebo USB QXX2PT12PQ4 2, ,91 215,4 20,3 26,0 20V 1/4* Bezdrátově nebo USB QXX2PT12PS4 2, ,91 208,3 20,3 26,0 20V 1/4 Bezdrátově nebo USB QXX2PT12PS6 2, ,91 212,0 20,3 26,0 20V 3/8 Bezdrátově nebo USB QXX2PT18PQ4 3, ,91 215,4 20,3 26,0 20V 1/4* Bezdrátově nebo USB QXX2PT18PS6 3, ,91 212,0 20,3 26,0 20V 3/8 Bezdrátově nebo USB Akumulátorový úhlový utahovák řady QXX QXX2AT05PQ4 1, , ,2 20V 1/4* Bezdrátově nebo USB QXX2AT10PS6 2, , ,5 20V 3/8 Bezdrátově nebo USB QXX2AT15PS6 3, , ,5 20V 3/8 Bezdrátově nebo USB QXX2AT18PQ4 3, , V 1/4* Bezdrátově nebo USB QXX2AT18PS6 3, , V 3/8 Bezdrátově nebo USB QXX2AT27PS6 5, , V 3/8 Bezdrátově nebo USB Akumulátorový úhlový utahovák řady QXX pro vyšší momenty QXX5AT20PS06 4, ,04 577,7 13,1 40V 3/8 Bezdrátově nebo USB QXX5AT30PS06 6, ,18 581,8 17,2 40V 3/8 Bezdrátově nebo USB QXX5AT30PS08 6, ,18 581,8 17,2 40V 1/2 Bezdrátově nebo USB QXX5AT35PS06 7, ,18 581,8 17,2 40V 3/8 Bezdrátově nebo USB QXX5AT35PS08 7, ,18 581,8 17,2 40V 1/2 Bezdrátově nebo USB QXX5AT40PS08 8, ,27 586,1 21,6 40V 1/2 Bezdrátově nebo USB QXX5AT80PS08 12, ,27 586,1 21,6 40V 1/2 Bezdrátově nebo USB * vnitřní šestihran (1) Hmotnost a délka uvedeny bez akumulátoru. Akumulátor k dispozici jako samostatná položka. Strana 6

9 Řada QXX Bezdrátová technologie Řada QXX nabízí nejen vynikající technologii šroubování, nýbrž i všechny funkce, které umožňují zařadit nářadí do systému řízeného utahování. Tedy nejen, že je možné nářadí naprogramovat pro osm různých utahovacích momentů, každý z nich přitom až v osmi různých krocích, ale prostřednictvím bezdrátové komunikace lze také šroubovák ovládat a nakonec výsledná data uložit a archivovat. Optimální přizpůsobení nářadí šroubovému spoji, externí výběr různých programů pomocí voliče bitů, PLC nebo skeneru, archivace dat... Zkrátka - utahovací nářadí QXX zajišťuje vynikající úroveň produktivity a efektivity v moderní výrobě. 10:1 Každý komunikační modul PCM může obsluhovat až 10 šroubováků QX-řady (bez připojených periferních zařízení). Sledování on-line 1:1 Připojením periferních zařízení komunikuje modul PCM s jedním šroubovákem (1:1). Archivace dat Volič bitů PLC Řízení technologického procesu Pokud není bezdrátová komunikace v modelové řadě QXX využívána, lze utahovací data z nástroje získat prostřednictvím USB portu. Skener Strana 7

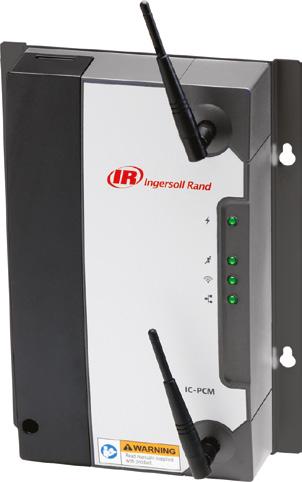

10 Komunikační modul Komunikační modul (IC-PCM) IC-PCM-2-EU Zdroj napájení A499-PCM-5V (součástí dodávky) V AC vstup 5 V DC výstup Připojení k nářadí Bezdrátové připojení 10 Software ICS Connect-Software Komunikační rozhraní Ethernet pro přístup k programu ICS Volitelný Fieldbus Protokoly Ethernet/IP, DeviceNet, Interbus-S, Profibus, Profinet, Modbus-TCP Open Protocol, Ethernet EOR, Serial EOR Tiskárny / zařízení I/O I/O napájení Indikátory Sériový port RS232, čtečka čárového kódu, tiskárna štítků 8 vstupů / 8 výstupů s přiřaditelným významem prostřednictvím ICS-softwaru A499-PCM-24V (součástí dodávky) V AC vstup 24 V DC výstup Zapnuto, Systém připraven, WiFi aktivní, Ethernet aktivní Komunikační modul IC-PCM-2-EU Software ICS Pro nastavení a parametrování šroubováků QX je vyžadován softwarový balíček ICS, který je k dispozici jako COMM-KIT vč. USB kabelu. S balíčkem COMM-KIT získáte také jednu trvalou licenci pro instalaci do jednoho počítače. Software ICS lze použít ke konfiguraci a nastavení jak ovladače v šroubováku QX tak i v IC-PCM modulu. Pomocí nejjednodušší licence NETWORK můžete provádět většinu nastavení. Další licence otevírají funkce jako Open Protocol, volitelný Fieldbus nebo připojení k databázi SQL. Od jednoduchého až po celopodnikové síťové řešení je vše možné. Nadstavbový software společnosti MINT doplňuje program a rozšiřuje konektivitu nářadí. Software ICS Connect + USB kabel COMM-KIT Strana 8

11 Pokročilá softwarová řešení Kromě softwarové rodiny ICS je k dispozici také software pro speciální aplikace. Tato programová řešení usnadňují integrovat šroubovací systémy do jednotlivých výrobních procesů, čímž doplňují parametrizační rozmanitost balíčků ICS. MINT EOR - Zálohování dat Ethernet EC-Schrauber PC/Server IPM-PG - Vizualizace SQL-Datenbank MINT EOR je specializovaný software, který figuruje jako služba Open Protocol pro zápis výsledků utahování z řídících jednotek IC12 nebo PCM modulu do komerčně dostupné SQL databáze. Prostřednictvím firemní sítě tak mohou být zapisována data z více řídících jednotek. Zálohování probíhá na pozadí i v případě, že jsou databázové servery restartovány. Program MINT EOR shromažďuje naměřená data řídících jednotek, i pokud dojde k selhání vnitropodnikové sítě. V rozšířené podobě je EOR program vybaven Front-endem, pomocí něhož lze zadávat a ukládat další data (jako např. načtená data ze skeneru). Databázové záznamy lze vyvolávat, v seznamu nahlížet a provádět jejich výstupy. Pro další uchování dat je možné seznamy i vytisknout. MINT EOR může být rozšířen podle individuálních požadavků uživatele a sloužit tak jako výborný doplněk softwarových balíčků ICS. Softwarová báze IPM-PG nabízí celistvé řešení pro vizualizaci montážního postupu. Program přehledně zobrazuje šroubová spojení a jasně indikuje, která z nich jsou dotažená správně a která nikoliv. V programu mohou být zároveň uloženy různé provozní pokyny důležité pro montážní postup včetně např. těch, který díl má být v dalším kroku použit či jaký nástrčný klíč má být pro dotahování vybrán. IPM-PG lze individuálně konfigurovat a nastavit. Prostřednictvím Open Protocol program komunikuje s řídícími jednotkami řady IC12 nebo s modulem PCM, což umožňuje volit utahovací parametry v závislosti na jednotlivých montážních krocích. Opravy chybně zašroubovaných spojů mohou být provedeny velmi snadno, jelikož IPM-PG uchovává poslední výsledky a po opětovném spuštění cyklu rovnou přeskočí na pozici, která má být opravena. Program taktéž podporuje systém Pick-to-light, v němž jsou operátoři vizuálně naváděni, z jakého zásobníku mají dílec odebrat a kam jej namontovat. Prostřednictvím údajů z pozičního systému je možné realizovat i monitorování polohy. IPM-PG ukládá všechna důležitá data do SQL databáze. Jednotlivé sestavy či kroky mohou být zpětně vyvolány, proto bude každý montážní proces bezpečně a plně dokumentován. Program IPM-PG se tímto stává ideálním doplňkem pro bezchybnou montáž utahovacím nářadím z rodiny QE, QM a QX. Strana 9

12 Řada QX s násobičem Odborníci na velké utahovací momenty Násobič momentu přenáší celou funkčnost a výhody montážních nástrojů řady QXC a QXX i na mohutná šroubová spojení. Nabízí celkem 8 utahovacích programů, každý z nich lze konfigurovat až v osmi krocích. Řízení utahovacího momentu nebo jen jeho monitorování lze vzájemně kombinovat. Údaje o utahování jsou ukládány v nástrojích a lze je přenášet jak prostřednictvím USB kabelu tak i bezdrátově pomocí IC-PCM komunikačního modulu (řada QXX). Utahováky jsou vybaveny displejem, který zobrazuje výsledné hodnoty a který umožňuje zadávat parametry šroubovacího programu. Volba některého z osmi programů se provádí pomocí tlačítek pod displejem anebo bezdrátově skrze komunikační modul (řada QXX). Bezkonkurenční přesnost a dokumentovatelnost při dotahování vysokomomentových spojení se tak s touto produktovou řadou stává skutečností. QXX2PT1000NPS12 QXX2PT500NPS12 QXX2PT2000NPS16 Technické údaje (změny vyhrazeny) Model Akumulátorový šroubovák řady QXC (pistolové provedení) QXC2PT200NPS , V 3/4 USB kabel QXC2PT500NPS , V 3/4 USB kabel QXC2PT1000NPS , V 3/4 USB kabel QXC2PT1350NPS , V 1 USB kabel QXC2PT2000NPS , V 1 USB kabel Akumulátorový šroubovák řady QXX (pistolové provedení) QXX2PT200NPS , V 3/4 Bezdrátově nebo USB QXX2PT500NPS , V 3/4 Bezdrátově nebo USB QXX2PT1000NPS , V 3/4 Bezdrátově nebo USB QXX2PT1350NPS , V 1 Bezdrátově nebo USB QXX2PT2000NPS , V 1 Bezdrátově nebo USB (1) Hmotnost a délka uvedeny bez akumulátoru. Akumulátor k dispozici jako samostatná položka. Strana 10 Utahovací moment N.m Otáčky min -1 Hmotnost (1) kg Délka (1) Napětí (aku) V Výstup. čtyřhran palec Komunikace

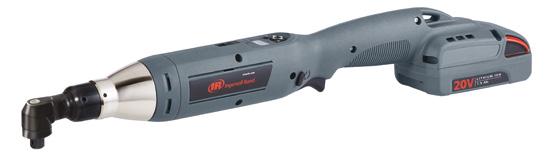

13 Řada QX s násobičem Úhlové nářadí pro velké momenty Úhlová řada nářadí s násobičem momentu poskytuje výrazně lepší přístupnost v omezeném montážním prostoru než pistolová varianta. K dispozici je kompletní rozsah funkcí série QXX, tj. 8 programů, 8 kroků, řízení momentu i úhlu. Údaje o utahování jsou ukládány v nástrojích a lze je přenášet jak USB kabelem tak i bezdrátově pomocí IC-PCM modulu. Utahováky jsou vybaveny displejem, který zobrazuje výsledné hodnoty a zároveň umožňuje zadávat parametry šroubovacího programu. Programy se volí tlačítky pod displejem anebo bezdrátově skrze komunikační modul. QXX5A52T0880PS12 QXX2A52T0594PS12 Technické údaje (změny vyhrazeny) Model Utahovací moment N.m Akumulátorový úhlový utahovák řady QXX Otáčky min -1 Hmotnost (1) kg Délka (1) QXX5A72T1620PS16 Komunikace QXX5A45T0180PS , ,2 40V 3/4 Bezdrátově QXX5A45T0270PS , ,2 40V 3/4 Bezdrátově QXX2A52T0396PS , ,2 20V 3/4 Bezdrátově QXX2A52T0594PS , ,2 20V 3/4 Bezdrátově QXX5A52T0880PS , ,2 40V 3/4 Bezdrátově QXX5A72T1080PS , ,2 40V 1 Bezdrátově QXX5A72T1620PS , ,2 40V 1 Bezdrátově (1) Hmotnost a délka uvedeny bez akumulátoru. Akumulátor k dispozici jako samostatná položka. Osová vzdál. Napětí (aku) V Výstup. čtyřhran palec Záchyty reakce pro řadu QX s násobičem Pro optimální záchyt reakce utahovacího momentu jsou k dispozici různé tvary opěr. Standardně jsou utahováky dodávány se zalomeným tvarem záchytu. Ostatní provedení se vyrábí na zakázku. Strana 11

14 Řada QX Akumulátory Všechny nástroje QX-řady IQV20 jsou kompatibilní s akumulátory BL2022 a BL2012. Zatímco model BL2022 vyniká vyšší kapacitou pro dlouhodobější provoz, model BL2012 je lehčí a usnadňuje přístup skrz útlé montážní prostory. Paleta QX-nástrojů řady IQV40 určená pro vyšší momenty benefituje z akumulátorů BL4011 nabízejících dlouhou provozní dobu. IQ V40 řada 40V Nabíječka BC1161 IQ řada 12/20V Nabíječka BC1121-EU Návlek na aku BL2012-BOOT (pro BL2012 a BL2005) IQ V40 řada 40V / 2,5Ah Li-Ion akumulátor; 0,69kg BL4011 IQ V20 řada 20V / 5.0Ah Li-Ion akumulátor; 0,69 kg BL2022 IQ V20 řada 20V / 2,5Ah Li-Ion akumulátor; 0,43 kg BL2012 Návlek na aku BL2010-BOOT (pro BL2022, BL4011) Příslušenství Návlek pistolového šroubováku VP1-BOOT Zásobník bitů IC-BIT-8 Kabel k zásobníku bitů (5m) IC-19PIN-5M Kabel k zásobníku bitů (10m) IC-19PIN-10M Zásobník nástrčných klíčů IC-SOCKET-4 Kabel k zásobníku nástrčných klíčů (6m) IC-10PIN-6M Návlek úhlové hlavy Přídavná rukojeť VP1-A48 Horizontální závěs VP1-365 Závěs pro úhlový utahovák CPS2-A365 ICS Connect-Software + USB kabel COMM-KIT GEA GEA GEA Pouzdra jsou navržena pro správný způsob odkládání utahovacího nářadí a zároveň je lze mnohostranně použít. Hluboká vybrání na přední straně zabraňují náhodnému spuštění nářadí. S volitelným držákem umožňují téměř libovolnou instalaci BRKT Držák pouzdra (volitelný) pro všechny velikosti pouzder vč. upevňovacího šroubu. Odkládací pouzdra jsou určena pro pistolové provedení QX nářadí. Vyrobena z robustní nitril-butadien-kaučukové hmoty (NBR), odolná vůči olejům i průmyslovým mazivům a bez příměsi silikonu. Kód.výr. Max. vnitřní Ø Vnější Ø Vybrání Výška Vhodná pro modely QXX/QXC/QXN2PT (vyjma řady s násobičem) (Rozměry v ) Strana 12

15

16 Německo: MINT GmbH Im Mittelfeld Karlsruhe Germany Tel.: Maďarsko: MINT East Europe Kft. Köér u Budapest Hungary Tel.: Česká republika: MINT Power Tools, s.r.o. Kutnohorská 11/ Praha 10 Czech Republic Tel.: MINT 2018 CZE Změny a chyby vyhrazeny. Katalog jako celek, resp. jeho části nebo výňatky z tohoto katalogu, jsou bez výslovného souhlasu vlastníka autorského práva zakázány publikovat, rozšiřovat nebo jiným způsobem uvádět do oběhu. MINT_IR_QX_CZE_201808
