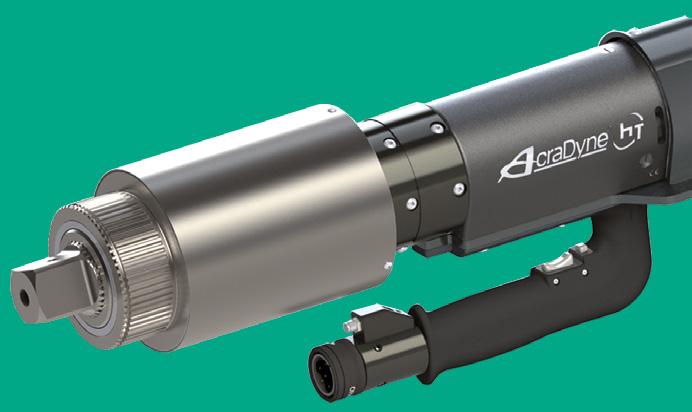

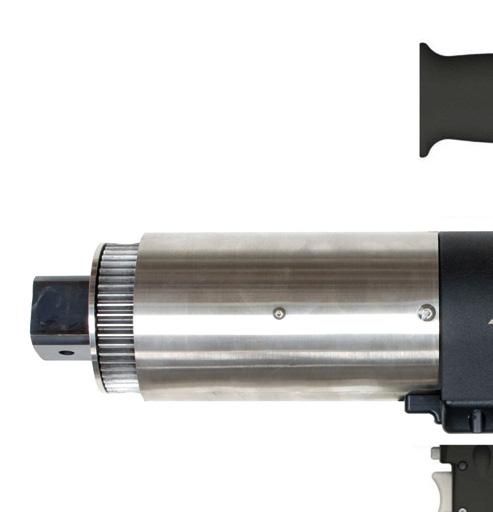

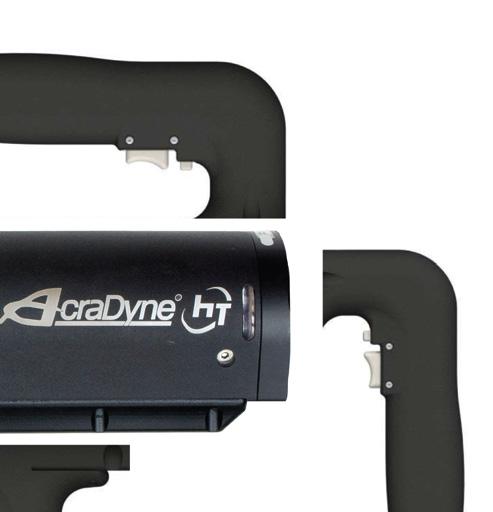

2 Elektrické řízené nářadí pro velké momenty Montážní operace s vysokým utahovacím momentem jsou skutečnou výzvou v mnoha oblastech. Nejčastěji se používají násobiče momentů, rázové utahováky, hydraulické nářadí anebo jednoduché převodové klíče. Vysokých standardů, které jsou v některých odvětvích (např. v automobilovém průmyslu) prosazovány pomocí elektrických řízených systémů, však mnohdy není dosahováno. Začněte proto s řízeným nářadí z řady AcraDyne HT! Tyto utahovací systémy představují řízené nářadí se zabudovaným plnohodnotným snímačem momentu a snímačem úhlu. Mohou být využity pro dotahování šroubových spojů pomocí různých utahovacích strategií. Jejich hlavní rysy lze vyjmenovat takto: 1. Nízká hmotnost (při srovnání s rázovými utahováky nebo s elektrickým řízeným nářadím pro vestavbu) 2. Vyšší otáčky (rychlejší zašroubování při srovnání s hydraulickým nářadím) 3. Tichý provoz (při srovnání s rázovými utahováky) 4. Elektrický pohon s připojením k síti 230V (není vyžadována hydraulická pumpa nebo stlačený vzduch) 5. Dokumentování (zabudované snímače pro snímání reálných hodnot utahovacího momentu / úhlu) 6. Nezávisle rotující převodovka pro snadnější polohování záchytu reakční síly a pro uvolnění utahováku ze šroubu Ozubený věnec pro umístění záchytu reakce Polohovatelná převodovka Podélná rukojeť Robustní DC motor Multifunkční tlačítko Snímač momentu přímo na výstupním hřídeli Robustní ocelové tělo Čtyřplanetová převodovka Multifunkční tlačítko Signální LED světla Ergonomická rukojeť Pistolová rukojeť Zadní rukojeť Strana 2 Pevná objímka konektoru Multifunkční tlačítko

3 Elektrické řízené nářadí pro velké momenty Uzavřený měřící okruh Výstupní hřídel přenáší utahovací sílu kontrolovanou snímačem momentu Snímač momentu posílá signály PC-obvodu v utahováku 2 PC-obvod signály zesiluje a odesílá je do řídící jednotky 5 4 Řízený výkon motoru je skrze převodovku předáván na výstupní hřídel 3 Řídící jednotka ovládá elektromotor v závislosti na příchozích signálech 1 3 Výhody uzavřeného měřícího okruhu Utahovací moment je dynamicky měřen vysledovatelným systémem. Jiné systémy nejsou sledovatelné anebo hodnotu momentu síly vypočítávají. Utahovací moment je snímán přímo na výstupním hřídeli. Proto jeho reálná hodnota není ovlivněna např. třením v převodovce. Snímání momentu síly taktéž není ovlivněno rozdílnou teplotou, roztažností materiálu či jinými vlivy tak, jako je tomu u proudově řízeného nářadí. Utahovák může být měřen a ověřován jednoduchými snímači momentu síly. Utahovací nářadí, kabel i řídící jednotka jsou součásti jednoho modulárního systému, není třeba je nijak vzájemně sladit. Řídící jednotka nářadí automaticky rozpozná, proto k ní mohou být připojeny i další utahováky stejné modelové řady. Strana 3

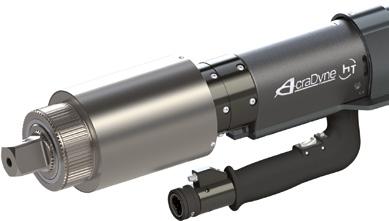

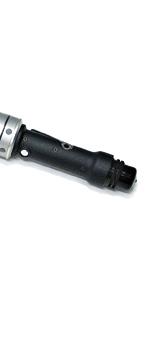

4 Elektrické řízené nářadí pro velké momenty AEP4B773000B AEP4B66625B AEJ4B8X12000B AEP4B898100B Měření momentu síly přímo na výstupním hřídeli, modely s polohovatelnou převodovkou Model Změny vyhrazeny. Všechny modely jsou v závislosti na typu rukojeti také dostupné v provedení bez polohovatelné převodovky (viz níže). Hladina akustického tlaku <70 db(a); hladina vibrací < 2,5 m/sec 2. Provedení Max.utahovací moment Volnoběžné otáčky Hmotnost Délka Průměr převodovky Výstupní čtyřhran N.m ot./min kg mm mm palec AE(..)4B66250B , /4 AE(..)4B66425B , /4 AE(..)4B66625B , /4 AE(..)4B66925B , /4 AE(..)4B771200B , AE(..)4B773000B , AE(..)4B884200B , AE(..)4B884200B , /2 AE(..)4B885000B , /2 AE(..)4B896500B , /2 AE(..)4B898100B , /2 AE(..)4B8X12000B ,5 24, /2 (AEP) (AEJ) (AED) (AES) (AEF) Modely AEP a AEJ jsou dostupné v provedení s polohovatelnou převodovkou i bez ní. AE(..)4A A = Modely bez polohovatelné převodovky Modely AED, AES a AEF jsou dostupné pouze v provedení bez polohovatelné převodovky. AE(..)4A A = Modely bez polohovatelné převodovky Strana 4

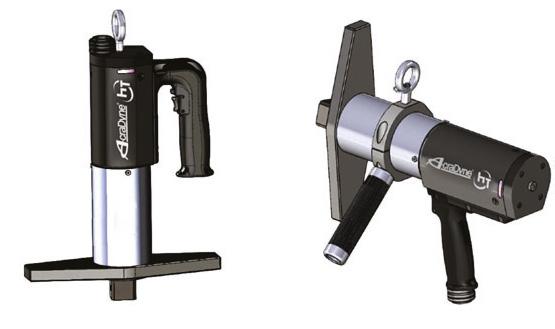

5 Elektrické řízené nářadí pro velké momenty - úhlové utahováky Výhody uzavřeného měřícího okruhu Utahovací moment je dynamicky měřen vysledovatelným systémem. Jiné systémy nejsou sledovatelné anebo hodnotu momentu síly vypočítávají. Utahovací moment je snímán přímo na výstupním hřídeli. Proto jeho reálná hodnota není ovlivněna např. třením v převodovce. Snímání momentu síly taktéž není ovlivněno rozdílnou teplotou, roztažností materiálu či jinými vlivy tak, jako je tomu u proudově řízeného nářadí. Utahovák může být měřen a ověřován jednoduchými snímači momentu síly. Utahovací nářadí, kabel i řídící jednotka jsou součásti jednoho modulárního systému, není třeba je nijak vzájemně sladit. Řídící jednotka nářadí automaticky rozpozná, proto k ní mohou být připojeny i další utahováky stejné modelové řady. AEN A Měření momentu síly přímo na výstupním hřídeli Model Utahovací moment Změny vyhrazeny. Všechny modely jsou také dostupné v provedení bez polohovatelné převodovky. Hladina akustického tlaku <70 db(a); hladina vibrací < 2,5 m/sec 2. Modely až do N.m jsou možné na poptávku. Speciální zakázková provedení Volnoběžné otáčky Hmotnost Délka Průměr převodovky Výška převodovky Výstupní čtyřhran N.m ot./min kg mm mm mm palec AEN356540A , /4 AEN A , AEN A , AEN A , Strana 5

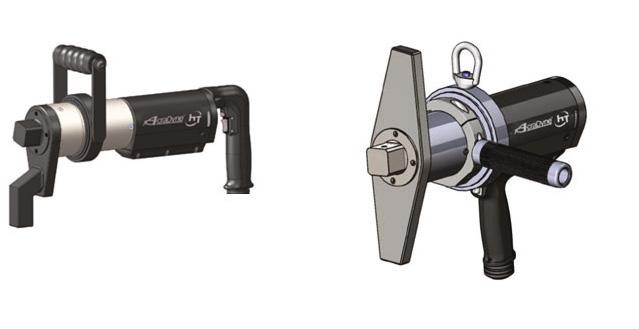

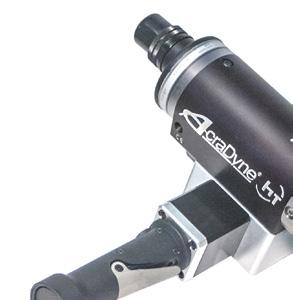

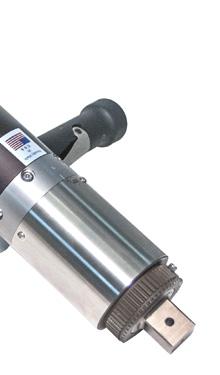

6 Elektrické řízené nářadí pro velké momenty - dvouruční spouštění Výhody uzavřeného měřícího okruhu Utahovací moment je dynamicky měřen vysledovatelným systémem. Jiné systémy nejsou sledovatelné anebo hodnotu momentu síly vypočítávají. Utahovací moment je snímán přímo na výstupním hřídeli. Proto jeho reálná hodnota není ovlivněna např. třením v převodovce. Snímání momentu síly taktéž není ovlivněno rozdílnou teplotou, roztažností materiálu či jinými vlivy tak, jako je tomu u proudově řízeného nářadí. Utahovák může být měřen a ověřován jednoduchými snímači momentu síly. Utahovací nářadí, kabel i řídící jednotka jsou součásti jednoho modulárního systému, není třeba je nijak vzájemně sladit. Řídící jednotka nářadí automaticky rozpozná, proto k ní mohou být připojeny i další utahováky stejné modelové řady. AEF modely AES modely Měření momentu síly přímo na výstupním hřídeli, modely s polohovatelnou převodovkou Model Max.utahovací moment Volnoběžné otáčky Hmotnost Délka Průměr převodovky Výstupní čtyřhran N.m ot./min kg mm mm palec AE(..)4B66250BDL , /4 AE(..)4B66425BDL , /4 AE(..)4B66625BDL , /4 AE(..)4B66925BDL , /4 AE(..)4B771200BDL , AE(..)4B773000BDL , AE(..)4B884200B1DL , AE(..)4B884200BDL , /2 AE(..)4B885000BDL , /2 AE(..)4B896500BDL , /2 AE(..)4B898100BDL , /2 AE(..)4B8X12000BDL ,5 24, /2 Změny vyhrazeny. Všechny modely v tabulce mají polohovatelnou převodovku. Modely bez polohovatelné převodovky mají v označení AE(..)4A. Modely bez polohovatelné převodovky jsou o cca 0,7 kg lehčí a o cca 50mm kratší. Hladina akustického tlaku <70 db(a); hladina vibrací < 2,5 m/sec 2. Modely AES : Přímé provedení s jednou postranní rukojetí v úhlu 90. Modely AEF : Přímé provedení s dvěma rukojeťmi v úhlu 180. Strana 6

7 Příslušenství Spojovací kabel Kód výr. Popis metrový metrový metrový Robustní kabel a konektory pro vynikající ergonomii, výborný přenos signálu a velmi dlouhou životnost. Konektor kabelu s pojistkou proti přetržení Tento jedinečný druh konektoru je navržen pro odpojení v případě, že je kabel napínán silou větší než cca 20kg. Tímto nouzovým způsobem je zabráněno tomu, aby se kabel natrhl nebo dokonce vytrhl z řídící jednotky. Závěsy a přídavné rukojeti Závěs utahováku, otočný Závěsné oko Kód výr Přídavná rukojeť se závěsným okem Přídavná rukojeť, otočná Přídavná rukojeť, pevná Kód výr. Popis Řada Závěs utahováku, otočný Přídavná rukojeť, otočná Závěs utahováku, pevný Závěsné oko, zadní Závěs utahováku, otočný Přídavná rukojeť, otočná Závěsné oko (bez přídav.rukojeti) 77 Záchyty reakce Řada utahovacího nářadí pro velké momenty je okolo výstupního hřídele opatřena ozubeným věncem, který umožňuje usazení záchytu reakce. K dispozici jsou jak standardní ní provedení, tak zakázkové záchyty reakce. Chránič zadního krytu Kód výr. Popis Řada Závěsné oko Přídavná rukojeť, otočná Závěs utahováku, otočný Závěsné oko (bez přídav.rukojeti) Přídav.rukojeť pevná (pro 26479,26332, 26289) Přídavná rukojeť, pevná 88 Kód výr. Popis Řada Jednostranný, plochý Jednostranný, std. vyhnutý 60 mm Dvoustranný, plochý Dvoustranný, std. vyhnutý 60 mm Jednostranný, plochý Jednostranný, std. vyhnutý 79 mm Dvoustranný, plochý Dvoustranný, std. vyhnutý 79 mm Jednostranný, plochý Jednostranný, vyhnutý 85 mm Jednostranný, vyhnutý 100 mm Dvoustranný, plochý Dvoustranný, vyhnutý 85 mm Jednostranný, plochý Jednostranný, vyhnutý 85 mm 89 BJ10078 Chránič zadního krytu 66 BJ10077 Chránič zadního krytu 77 BJ10076 Chránič zadního krytu 88 Strana 7

8 Řídící jednotka Nová generace řídící jednotky Zobrazení momentu pomocí dobře viditelného 4-místného LED displeje Druhý displej pro rychlé zobrazení: - úhlu otočení - jednotky momentu - počtu šroubových spojů - sekvenci úkolů Zobrazení čísla sady parametrů s tlačítky pro rychlý výběr. Grafický displej (G) s dotykovou obrazovkou: - identický software jako při připojení přes PC - zadávání parametrů přímo v řídící jednotce - okamžité zobrazování křivek a výsledků utahování - lze volit rozdílné náhledy obrazovky Pro zadávání parametrů není zapotřebí žádný samostatný software, jelikož je nahrán přímo v řídící jednotce a proto může být řídící jednotka ovládána jakýmkoliv internetovým prohlížečem. Jedna řídící jednotka pro všechny utahovací nástroje od 0,5 do N.m Mnohotvárné možnosti připojení k řídící jednotce pomocí konektorů na spodní straně. USB rozhraní, sériový a ethernetový vstup jsou ve standardní výbavě. Ostatní jsou volitelné (viz tab. na str. 9). Modely bez dotykové obrazovky (pouze LED displej) lze ovládat prostřednictvím připojeného počítače. Mají totiž stejné funkce a stejný onboard software jako modely s grafickým displejem. Strana 8

9 Řídící jednotka Vlastnosti řídících jednotek IEC Zadávání parametrů prostřednictvím dotykové obrazovky nebo webového prohlížeče není třeba instalace žádného softwaru přístup přes libovolný web browser. Uchovávání dat až výsledků utahování vč. křivek je v řídící jednotce uchováváno. Firmware vlastnický operační systém. Žádné licenční poplatky nezatěžují rozpočet uživatele. Volba sady parametrů a jejich zobrazení výběr z 256 sad parametrů pouhým stiskem tlačítka. Každou sadu parametrů lze sestavit až z 20 různých kroků. Kalibrace nářadí nastavení se ukládá na čipu přímo v utahováku. Snadný systém Plug and Play při výměně řídící jednotky. Programovatelná hlášení pro kalibraci a pro servisní intervaly lze snadno nastavit upozornění, kdy je potřeba nářadí kalibrovat nebo prohlédnout na základě počtu vykonaných utažení nebo počtu měsíců od poslední kalibrace, popř. od poslední servisní kontroly. Real Time Clock datumové a časové razítko pro všechna data o utahování a ostatní log-záznamy. Grafické vyhodnocení - zobrazení křivek pro kontrolu a úpravu utahovacích strategií. Mnohotvárné utahovací strategie lze naprogramovat až 256 sad parametrů (moment, úhel) pro 256 rozdílných šroubových spojů. Ethernetové připojení pro snadnou integraci řídící jednotky do firemní sítě. Shoda s normami Utahovací strategie (pro pravo- i levotočivé spoje) Řízení utahovacího momentu (TC*) utahování na cílový moment s min. a max. hraniční hodnotou pro jednoduché vyhodnocení výsledku utažení šroubového spoje (OK/NG). Řízení utahovacího momentu se sledováním úhlu utažení (TC/AM*) umožňuje sledovat úhel otočení k rozpoznání změn u tvrdého či měkkého šroubového spoje. Řízení úhlu utažení se sledováním utahovacího momentu (AC/TM*) řízení šroubováku úhlem utahování se současným sledováním utahovacího momentu. * TC = Torque Control; AM = Angle Monitoring; AC = Angle Control; TM = Torque Monitoring Přesnost Řízené šroubování zvyšuje kvalitu šroubového spoje a potažmo i montovaného výrobku. Řízení procesu šroubování pomáhá odhalovat opomenuté šrouby, chybějící nebo poškozené závity, dvojité šroubování stejného šroubu apod. Omezení vlivu montážních pracovníků. Důsledné řízení utahovacího momentu. Žádné předčasné vypnutí utahováku. Spolehlivost Žádné nejistoty při šroubování. Přesně řízený utahovací moment snižuje riziko ovlivnění obsluhou nářadí. Automatický odpočet utažených šroubových spojů. Ukládání výsledků utažení pro pozdější analýzu. Produktivita Zvýšená produktivita v souvislosti s menším počtem víceprací. Lze nahradit více běžných utahováků za jedno plně řízené nářadí. Rozměry (výška x šířka x hloubka): 356 x 148 x 265 mm Hmotnost: 7,1 kg Model Systémový port LED-displej (L) Grafický displej (G) Sériový RS232 24V E/A USB výstup IEC4E X L X X X IEC4EV X L X X X X IEC4EG X L/G X X X IEC4EGV X L/G X X X X Ethernet DeviceNet Profibus IEC4ED X L X X X X IEC4EP X L X X X X IEC4EVD X L X X X X X IEC4EVP X L X X X X X IEC4EGD X L/G X X X X IEC4EGP X L/G X X X X IEC4EGVD X L/G X X X X X IEC4EGVP X L/G X X X X X Strana 9

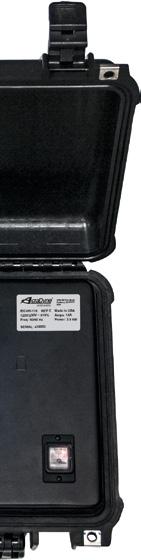

10 Přenosná řídící jednotka Vlastnosti řídících jednotek IEC Uchovávání dat - až výsledků utahování je v řídící jednotce uchováváno. Firmware vlastnický operační systém. Žádné další licenční poplatky. Volba parametrů a jejich zobrazení výběr z 256 parametrů pouhým stiskem tlačítka. Kalibrace nářadí - nastavení se ukládá na čipu přímo v utahováku. Snadný systém Plug and Play při výměně řídící jednotky. Programovatelná hlášení pro kalibraci a pro servisní intervaly - lze snadno nastavit upozornění, kdy je potřeba nářadí kalibrovat nebo prohlédnout na základě počtu vykonaných utažení nebo počtu měsíců od poslední kalibrace, popř. od poslední servisní kontroly. Real Time Clock - datumové a časové razítko pro všechna data o utahování a ostatní log-záznamy. Grafické vyhodnocení - zobrazení křivek pro kontrolu a úpravu utahovacích strategií. Mnohotvárné utahovací strategie - lze naprogramovat až 256 parametrů s až 20 kroky pro různé momenty či úhly. Připojení k PC prostřednictvím rozhraní CAN-Dongle AEC-CIM. Stupeň krytí při uzavřeném kufru: IP54 (odolnost proti prachu a stříkající vodě) Shoda s normami Utahovací strategie (pro pravo- i levotočivé spoje) Řízení utahovacího momentu (TC) - utahování na cílový moment s min. a max. hraniční hodnotou pro jednoduché vyhodnocení výsledku utažení šroubového spoje (OK/NG). Řízení utahovacího momentu se sledováním úhlu utažení (TC/AM) umožňuje sledovat úhel otočení k rozpoznání změn u tvrdého či měkkého šroubového spoje. Řízení úhlu utažení se sledováním utahovacího momentu (AC/TM) řízení šroubováku úhlem utahování se současným sledováním utahovacího momentu. Model IEC4W-220V Přesnost Řízení šroubování zvyšuje kvalitu šroubového spoje a potažmo i montovaného výrobku. Řízení procesu šroubování pomáhá odhalovat opomenuté šrouby, chybějící nebo poškozené závity, dvojité šroubování stejného šroubu apod. Omezení vlivu montážních pracovníků. Důsledné řízení utahovacího momentu. Žádné předčasné vypnutí utahováku. Spolehlivost IEC4W Popis Přenosná řídící jednotka v kufru Žádné nejistoty při šroubování. Přesně řízený utahovací moment snižuje riziko ovlivnění obsluhou nářadí. Automatický odpočet utažených šroubových spojů. Ukládání výsledků utažení pro pozdější analýzu. Produktivita Zvýšená produktivita v souvislosti s menším počtem víceprací. Lze nahradit více běžných utahováků za jedno plně řízené nářadí. Strana 10
