Pohled z ulice Wita Stwosza

Transkript

1

2 Pohled z ulice Wita Stwosza

3 Informace o projektu Zahájení projektu: leden 2016 Ukončení projektu: prosinec 2017 Fáze výstavby: D & E LEED: Zlatý Plocha objektů: m² hrubá pronajímatelná plocha Počet podlaží: Objekt D: 1+6 Objekt E: 2+6 3

4

5 Problémy a rizika (hlavní) 1. Veřejná infrastruktura a pohyb v těsné blízkosti stavby Hlavní vlakové nádraží Trasa tramvají, Rušná ulice a tunel pod vlakovým nádražím 2. Technologie provedení stavby 3. Logistika staveniště a nedostatek místa v okolí stavby 4. Kvalita subdodavatelů

6 7

7 Klíčová opatření k eliminaci rizik 1. Silný management a s ním související zkušený hlavní stavbyvedoucí, zájem investora o dění na stavbě 2. Projektování Úzká spolupráce s projektantem, Zjednodušení, výběr systému bednění, Zjednodušující prvky pro jiné profese, Pozornost k detailům 3. Nasazení týmu firmy Skanska a dalších zhotovitelů 4. Plánování (technická příprava) Uzavírání smluv i provádění prací Logistika staveniště a provoz jeřábů 5. Šetrnost výběr účinných opatření, ne těch nejlevnějších

8 Praktická řešení Logistika staveniště a doprava 1. Určený vedoucí pracovník logistiky 2. Logistický plán (denní, týdenní, měsíční) 3. Pracovník řídící dopravu a nezávislí vazači a signalisti (zajišťuje Skanska) 4. Systém zabraňující kolizi jeřábů, rozdělení pracovních zón a vyznačení obvodu staveniště 5. Organizace a uspořádání staveniště

9 Provoz staveniště

10 Provoz staveniště

11 Zdvihací operace 12 Koordinovaný provoz věžových jeřábů s antikolizním zařízením

12 Zdvihací operace Speciální kontejnery pro různý materiál Závěsy ukládány na konci směny do skříně 13

13 Logistika a uspořádání staveniště Nezávislý vazač a signalista rozhoduje o správnosti a prioritě zdvihacích operací Kvalifikovaný pracovník pro řízení dopravy na staveništi a v jeho blízkosti 14

14 Zdvihací operace Zajištění břemene před zdviháním 15

15 Zdvihací operace Perfektní oplocení staveniště s osvětlením obvodu stavby pro jeřábníka 16

16 Zdvihací operace Osvětlený obvod staveniště pro lepší orientaci jeřábníka 17

17 Zemní práce Zabezpečení zemních prací mimo obvod staveniště 18

18 Praktická řešení Práce ve výškách 1. Eliminace rizik projektovým řešením (Safety by Design) 2. Stojany Alsipercha a jejich rozmístění 3. Záchytné sítě 4. Kotvící body 5. Systémová ochrana proti pádu na volných okrajích

19 Eliminace rizik projektovým řešením (Safety by Design) 20

20 Ochrana proti pádu Pracovník montující dočasné zábradlí v postroji kotvený ke stojanu Alsipercha se samonavíjecí brzdou 21

21 Ochrana proti pádu Stojany Alsipercha umožnující kotvení postrojů nad hlavou pracovníka 22

22 Ochrana proti pádu Záchytné sítě poskytují dokonalou ochrana proti padajícím předmětům 23

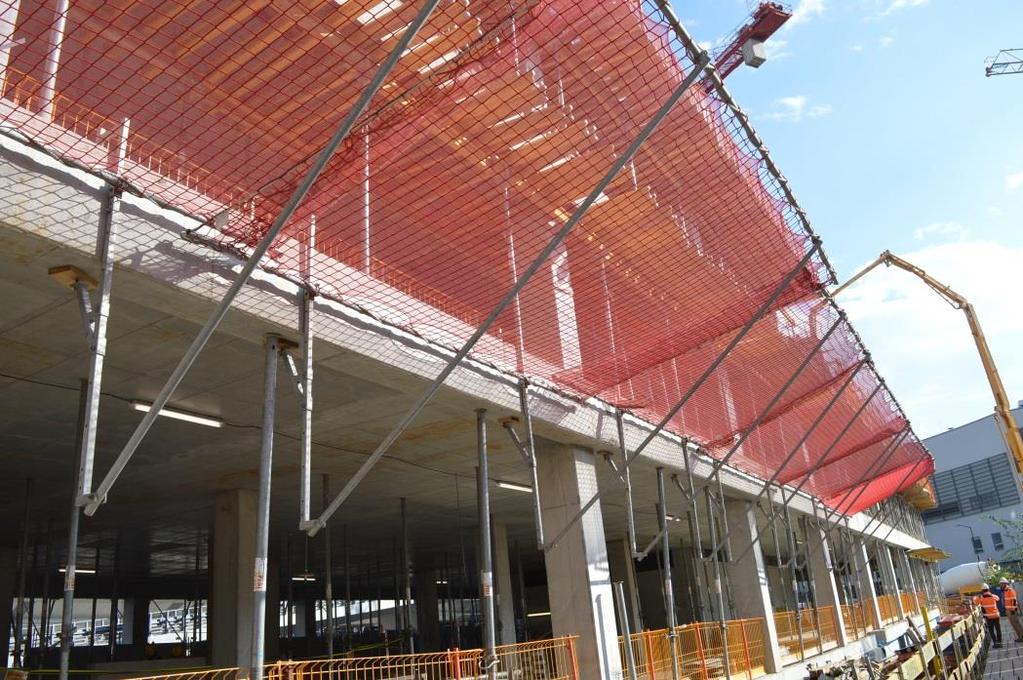

23 Ochrana proti pádu Záchytné sítě proti padajícím předmětům instalovány po obvodu celé stavby 24

24 Ochrana proti pádu Několik úrovní ochrany proti pádu umožňuje souběžnou práci ve všech podlažích 25

25 Ochrana proti pádu Kotevní body pro dočasné zábradlí osazeny v odpovídajících místech před betonáží železobetonové desky 26

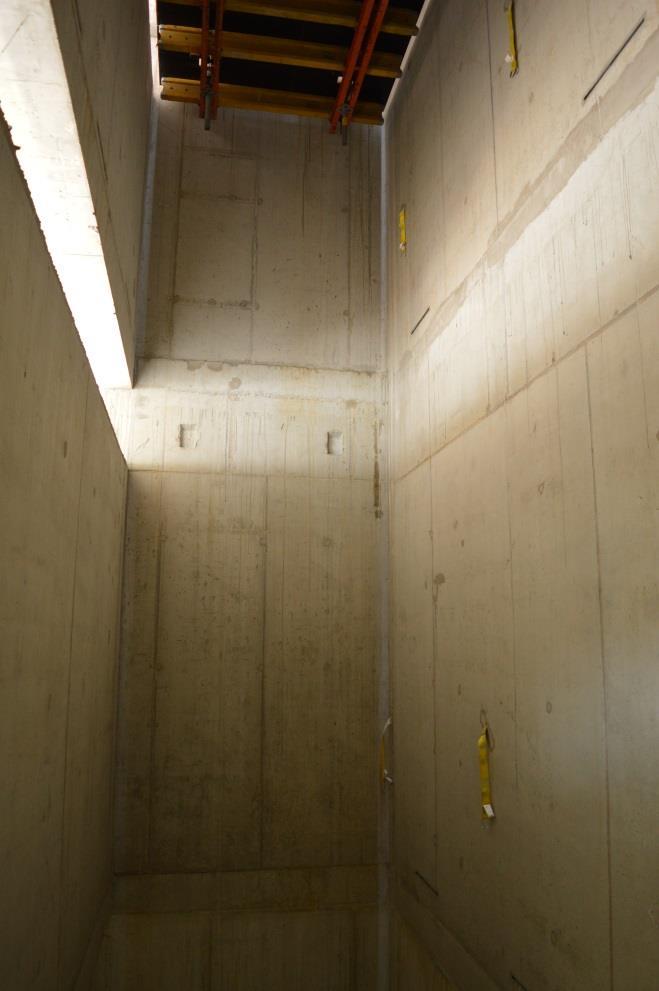

26 Ochrana proti pádu 27 Kotevní body pro uchycení postrojů provedeny ve výtahových šachtách během betonových konstrukcí

27 Ochrana proti pádu Pracovní podlahy pro bezpečnou práci v šachtách 28

28 Ochrana proti pádu Dočasné systémové zábradlí na všech prefabrikovaných schodištích 29

29 Ochrana proti pádu 30

30 Ochrana proti pádu Moderní typy bednění (Skydeck) šetří čas 31

31 Ochrana proti pádu Dokonalá ochrana proti pádu osob a předmětů do výtahové šachty 32

32 Ochrana proti pádu Práce na výztuži stěn pouze z kompletních pracovních podlah včetně zarážky u podlahy 33

33 Ochrana proti pádu Systém označení stavu lešení a jiných dočasných konstrukcí: Zelená volno, červená - stop 34

34 Ochrana proti pádu Otvíravé bednění sloupů přenášené v celku 35

35 Praktická řešení Organizace a uspořádání staveniště 1. Provoz staveniště 2. Požární ochrana a ostraha staveniště 3. Pronájem vybavení a nářadí 4. Sociální zařízení pro zhotovitele 5. Informace BOZP 6. Vybavení pro zhotovitele

36 Logistika a uspořádání staveniště Bezpečné trasy pro pěší oddělené od jednotlivých pracovišť 37

37 Logistika a uspořádání staveniště Perfektní stav všech dočasných konstrukcí včetně schodišťových věží 38

38 Požární ochrana na staveništi Požární bod 39

39 Požární ochrana na staveništi První pomoc a požární ochrana 40

40 Požární ochrana na staveništi Zákaz kouření na celém staveništi je podpořen zřízením míst pro kuřáky 41

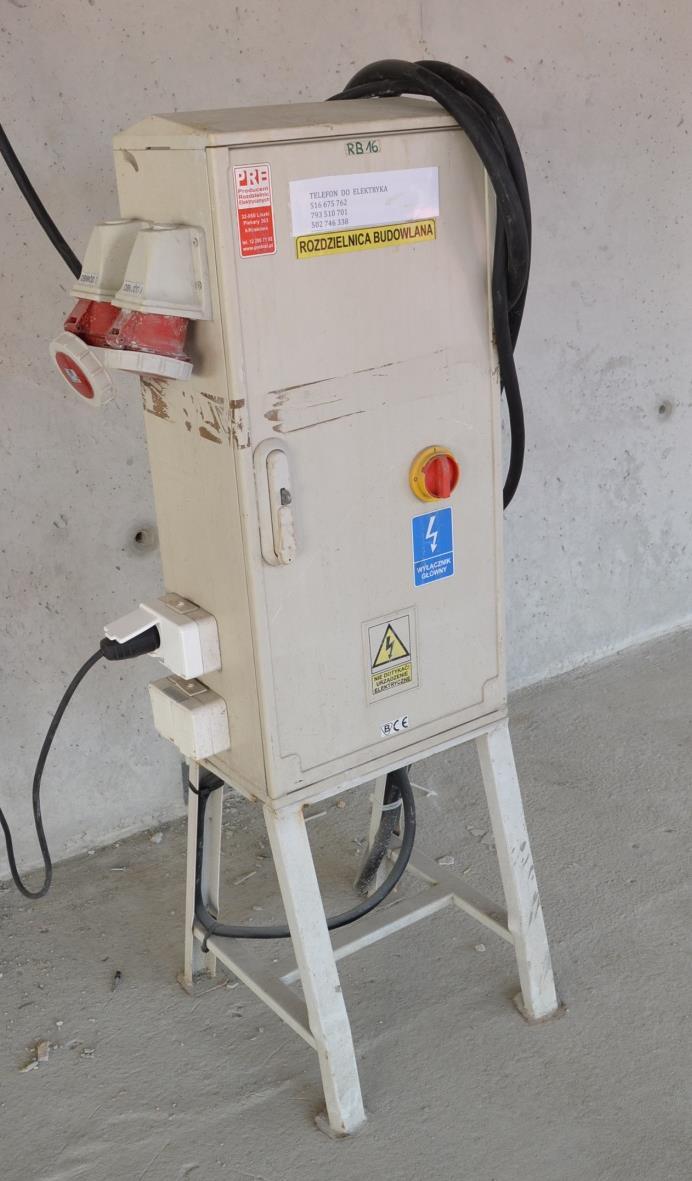

41 Dočasné rozvody elektro na staveništi Staveništní rozvody v perfektním stavu s uvedením kontaktu na odpovědnou osobu 42

42 Dočasné rozvody elektro na staveništi Připravená konstrukce pro zavěšení dočasných elektro kabelů 43

43 Dočasné rozvody elektro na staveništi Doložitelné revize všeho elektronářadí Perfektní staveništní osvětlení 44

44 Pronájem vybavení a nářadí 45

45 Uspořádání staveniště Zakrytí ostrých konců výztuže plastovým krytem 46

46 Logistika a uspořádání staveniště Nádoby na odpad a třídění odpadu na staveništi 47

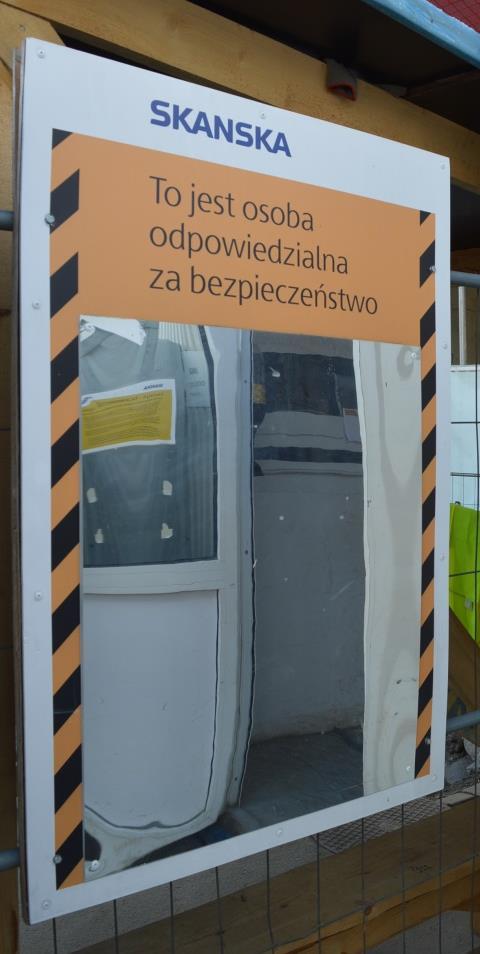

47 Uspořádání staveniště Vstupní turnikety jako nejlepší evidence osob na staveništi Toto je osoba zodpovědná za bezpečnost říká nápis nad zrcadlem ve vstupu 48

48 Logistika a uspořádání staveniště 49 Bezpečný přístup ke staveništi s odděleným vstupem pro pěší a pro vjezdem dopravu

49 Logistika a uspořádání staveniště 50 Logické umístění dopravních značek pomáhá bezpečnosti v okolí stavby

50 Logistika a uspořádání staveniště Průmyslová televize umožňuje hlavnímu stavbyvedoucímu okamžitý přehled o dění na celé stavbě 51

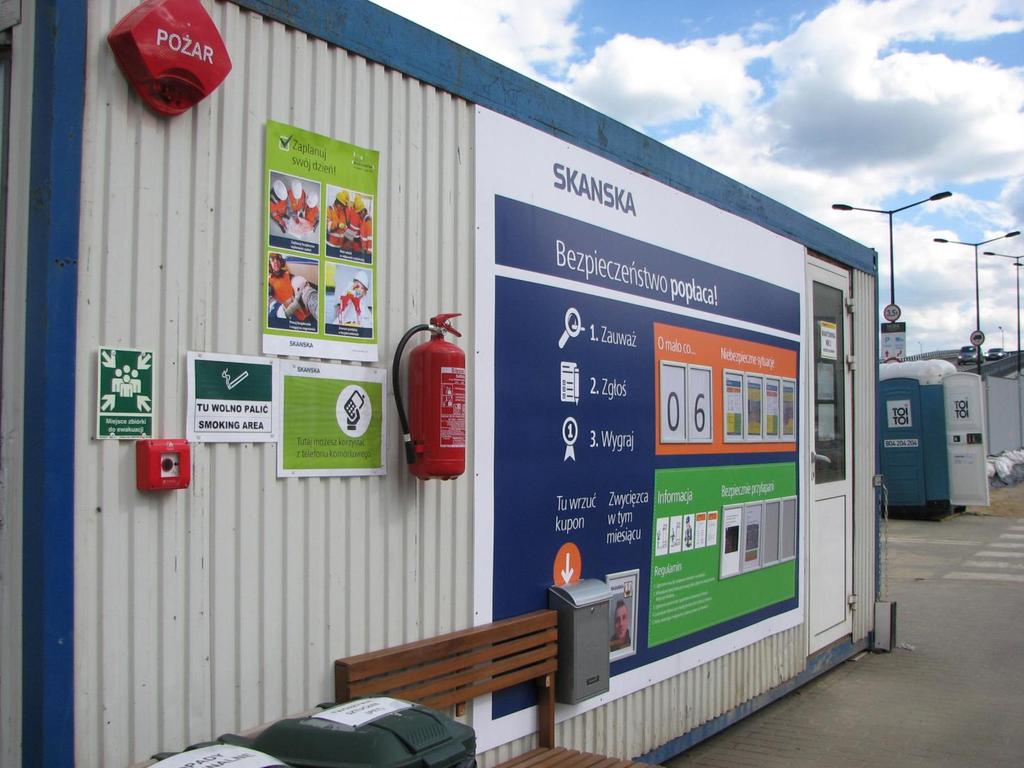

51 Systém řízení BOZP na stavbě Hlášení skoronehod a nebezpečných i správných praktik 52

52 Systém řízení BOZP na stavbě Hlášení skoronehod a nebezpečných i správných praktik 53

53 Systém řízení BOZP na stavbě Informovanost pracovníků stavby o úrazech 54

54 Děkujeme za pozornost
