1 Zákonné požadavky a normy Dipl.-Ing. Dietmar Kraus Investice do Vaší budoucnosti Projekt je spolufinancován Evropskou Unií prostřednictvím Evropského fondu pro regionální rozvoj

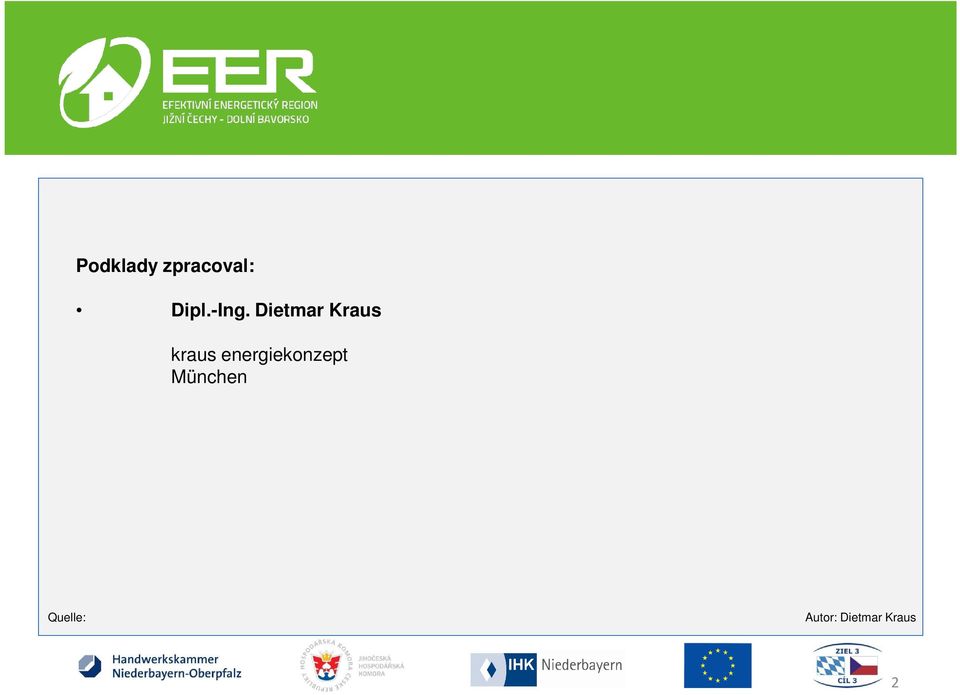

2 Podklady zpracoval: Dipl.-Ing. Dietmar Kraus kraus energiekonzept München Quelle: 2

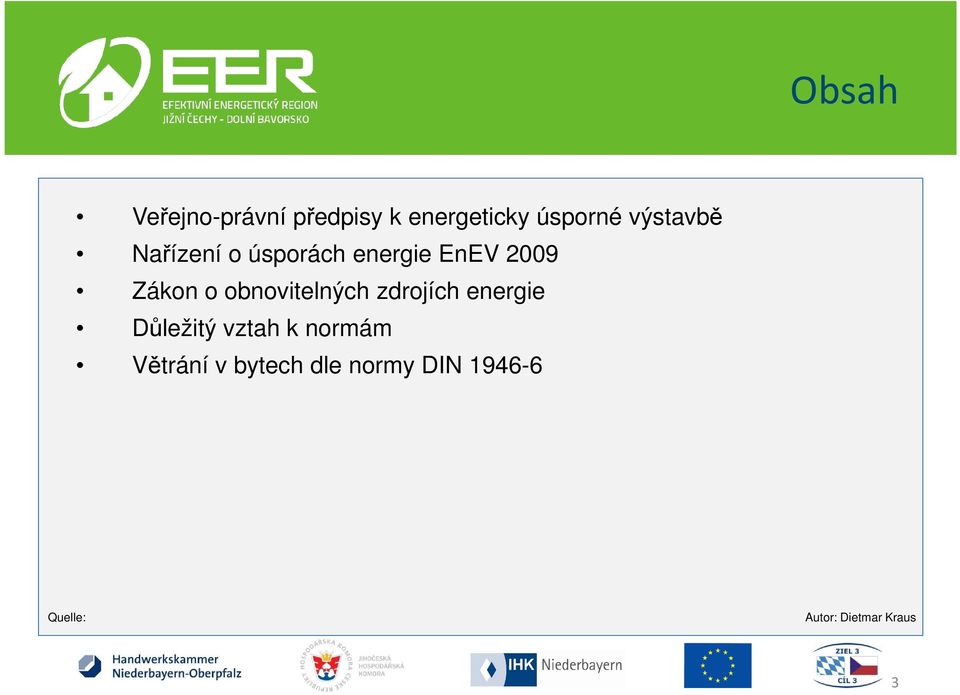

3 Obsah Veřejno-právní předpisy k energeticky úsporné výstavbě Nařízení o úsporách energie EnEV 2009 Zákon o obnovitelných zdrojích energie Důležitý vztah k normám Větrání v bytech dle normy DIN Quelle: 3

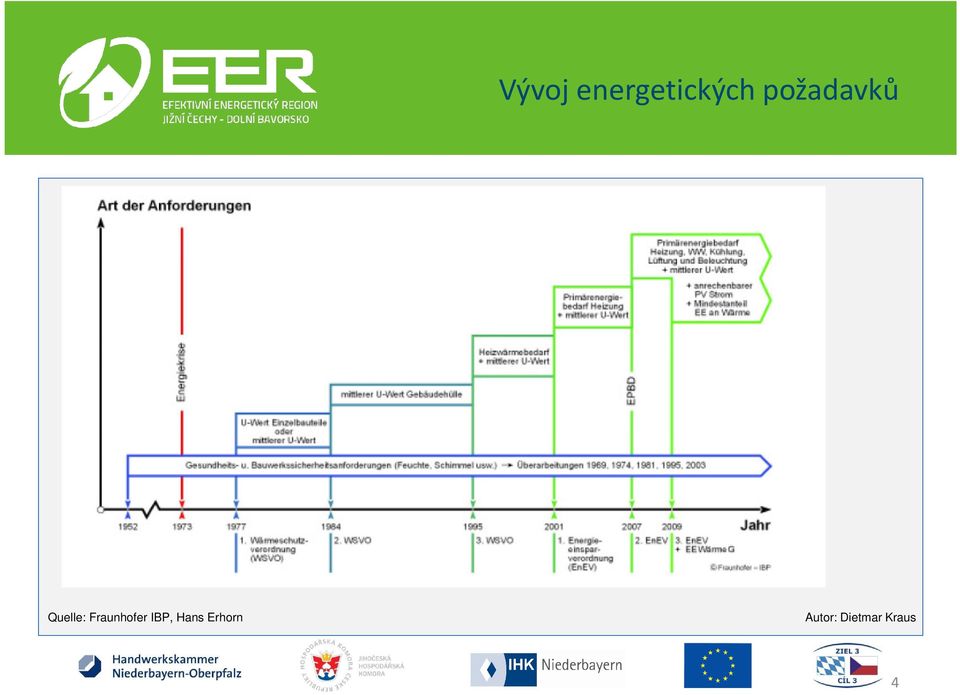

4 Vývoj energetických požadavků Quelle: Fraunhofer IBP, Hans Erhorn 4

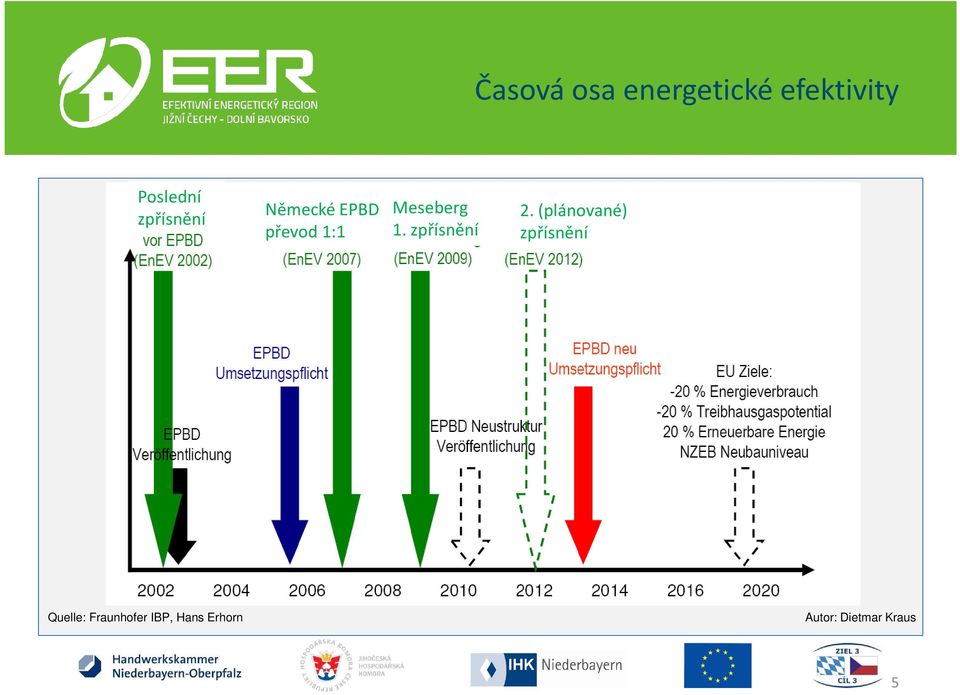

5 Časová osa energetické efektivity Poslední zpřísnění Německé EPBD převod 1:1 Meseberg 1. zpřísnění 2. (plánované) zpřísnění Quelle: Fraunhofer IBP, Hans Erhorn 5

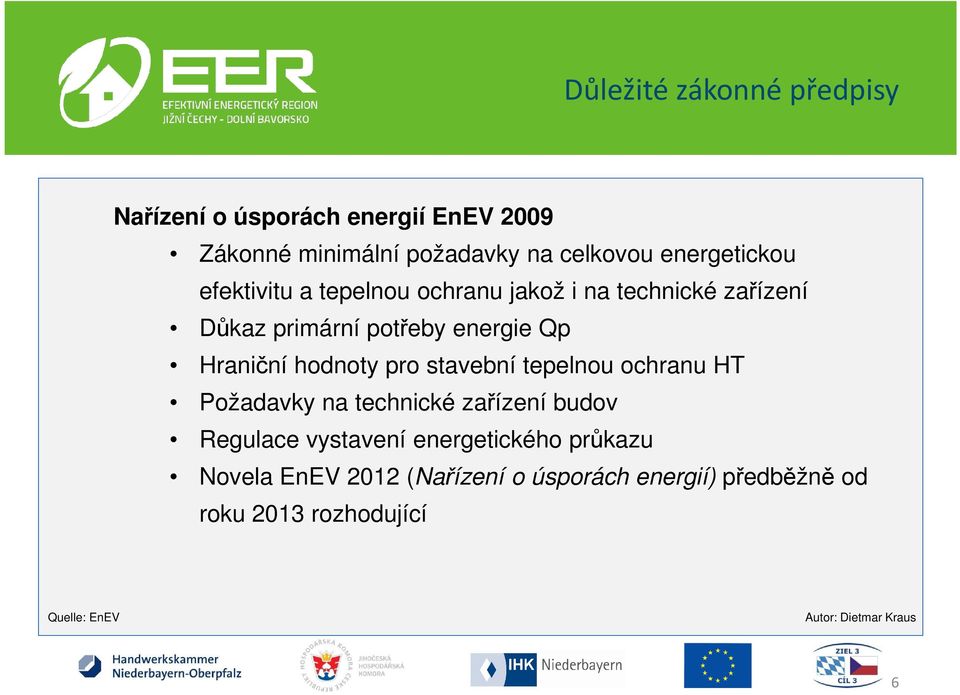

6 Důležité zákonné předpisy Nařízení o úsporách energií EnEV 2009 Zákonné minimální požadavky na celkovou energetickou efektivitu a tepelnou ochranu jakož i na technické zařízení Důkaz primární potřeby energie Qp Hraniční hodnoty pro stavební tepelnou ochranu HT Požadavky na technické zařízení budov Regulace vystavení energetického průkazu Novela EnEV 2012 (Nařízení o úsporách energií) předběžně od roku 2013 rozhodující Quelle: EnEV 6

7 Důležité zákonné předpisy Zákon o výrobě tepla z obnovitelných zdrojů EEWärmeG2011 Paralelně k Nařízení o úsporách energie EnEV 2009 Definuje minimální podíly výroby tepla a chladu, které musí být pokryty z obnovitelných zdrojů. Alternativně: Nahrazující opatření ke zvýšení energetické efektivity (např. větrání s rekuperací) Quelle: EEWärmeG2011 7

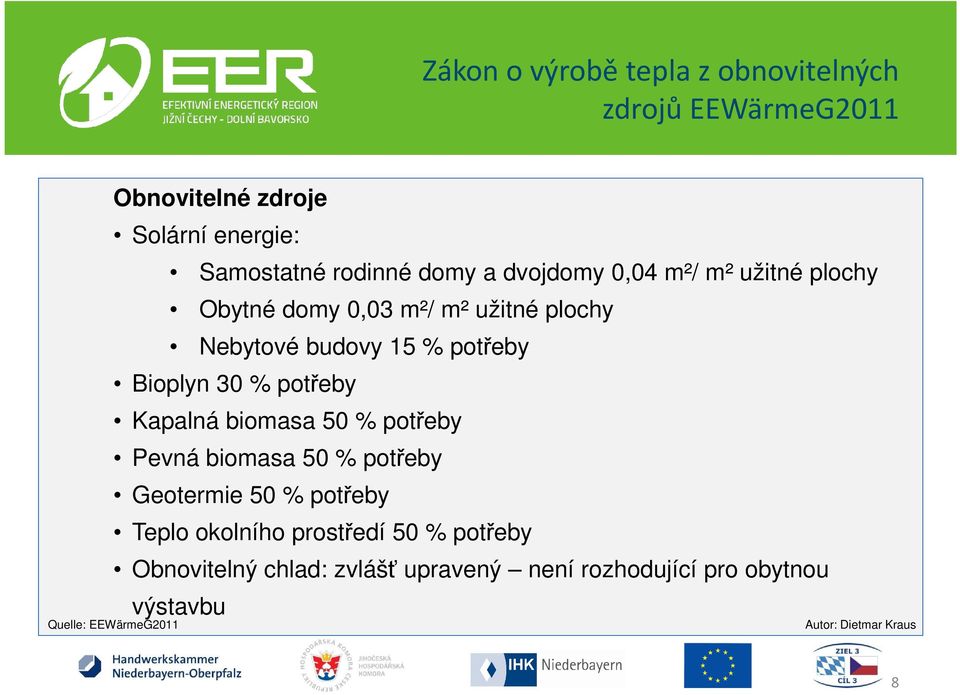

8 Zákon o výrobě tepla z obnovitelných zdrojů EEWärmeG2011 Obnovitelné zdroje Solární energie: Samostatné rodinné domy a dvojdomy 0,04 m²/ m² užitné plochy Obytné domy 0,03 m²/ m² užitné plochy Nebytové budovy 15 % potřeby Bioplyn 30 % potřeby Kapalná biomasa 50 % potřeby Pevná biomasa 50 % potřeby Geotermie 50 % potřeby Teplo okolního prostředí 50 % potřeby Obnovitelný chlad: zvlášť upravený není rozhodující pro obytnou výstavbu Quelle: EEWärmeG2011 8

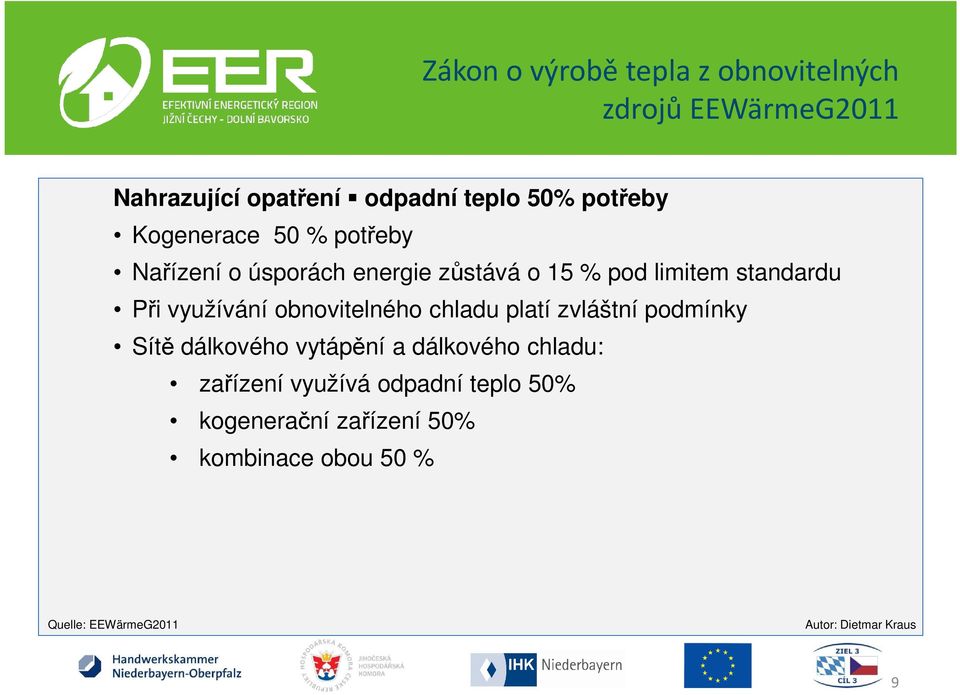

9 Zákon o výrobě tepla z obnovitelných zdrojů EEWärmeG2011 Nahrazující opatření odpadní teplo 50% potřeby Kogenerace 50 % potřeby Nařízení o úsporách energie zůstává o 15 % pod limitem standardu Při využívání obnovitelného chladu platí zvláštní podmínky Sítě dálkového vytápění a dálkového chladu: zařízení využívá odpadní teplo 50% kogenerační zařízení 50% kombinace obou 50 % Quelle: EEWärmeG2011 9

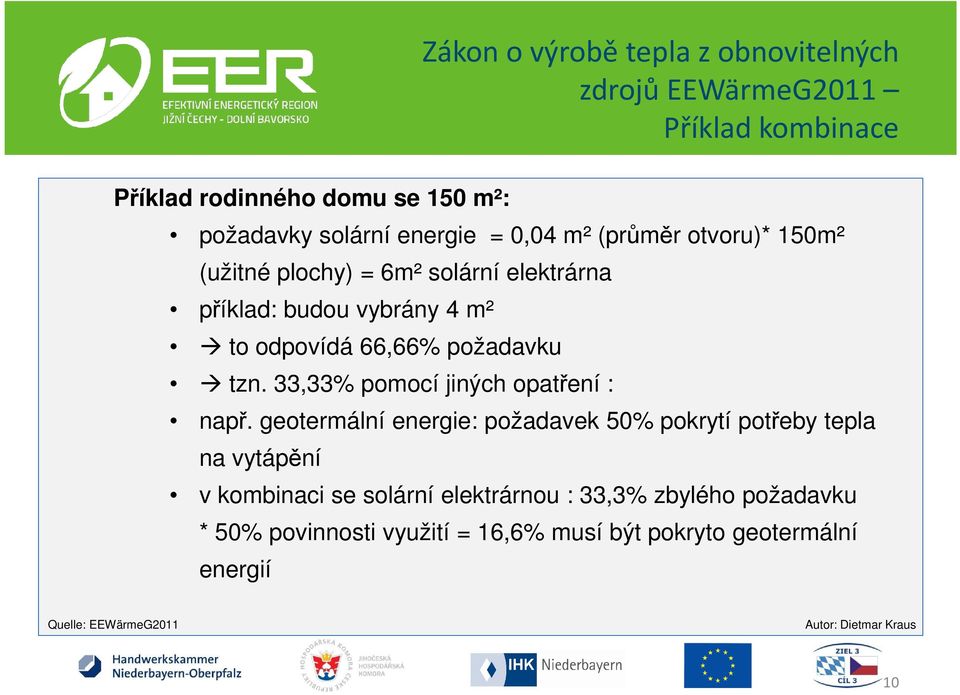

10 Zákon o výrobě tepla z obnovitelných zdrojů EEWärmeG2011 Příklad kombinace Příklad rodinného domu se 150 m²: požadavky solární energie = 0,04 m² (průměr otvoru)* 150m² (užitné plochy) = 6m² solární elektrárna příklad: budou vybrány 4 m² to odpovídá 66,66% požadavku tzn. 33,33% pomocí jiných opatření : např. geotermální energie: požadavek 50% pokrytí potřeby tepla na vytápění v kombinaci se solární elektrárnou : 33,3% zbylého požadavku * 50% povinnosti využití = 16,6% musí být pokryto geotermální energií Quelle: EEWärmeG

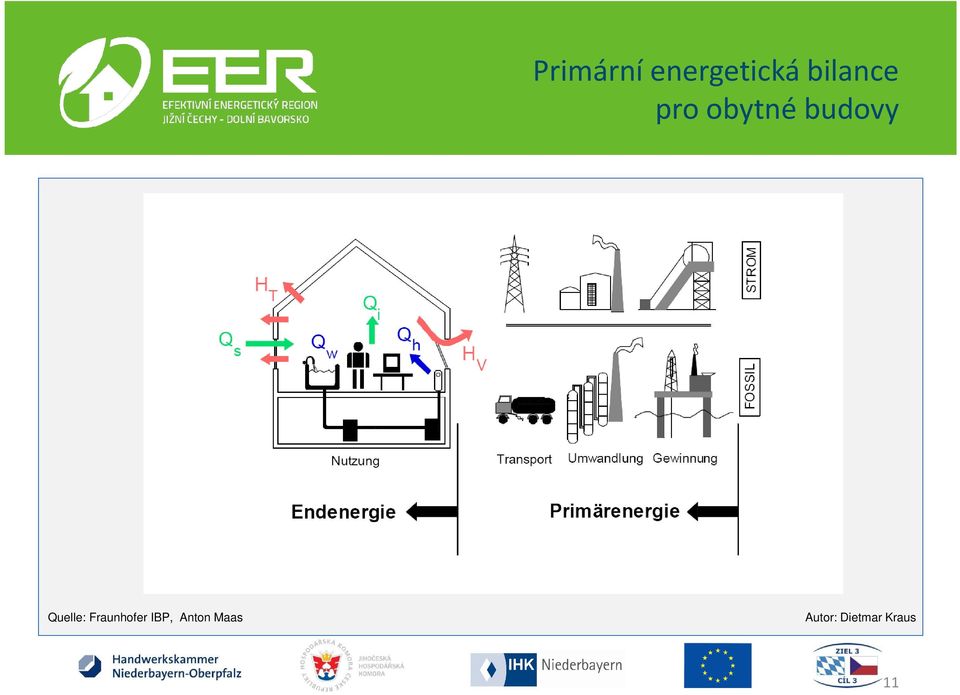

11 Primární energetická bilance pro obytné budovy Quelle: Fraunhofer IBP, Anton Maas 11

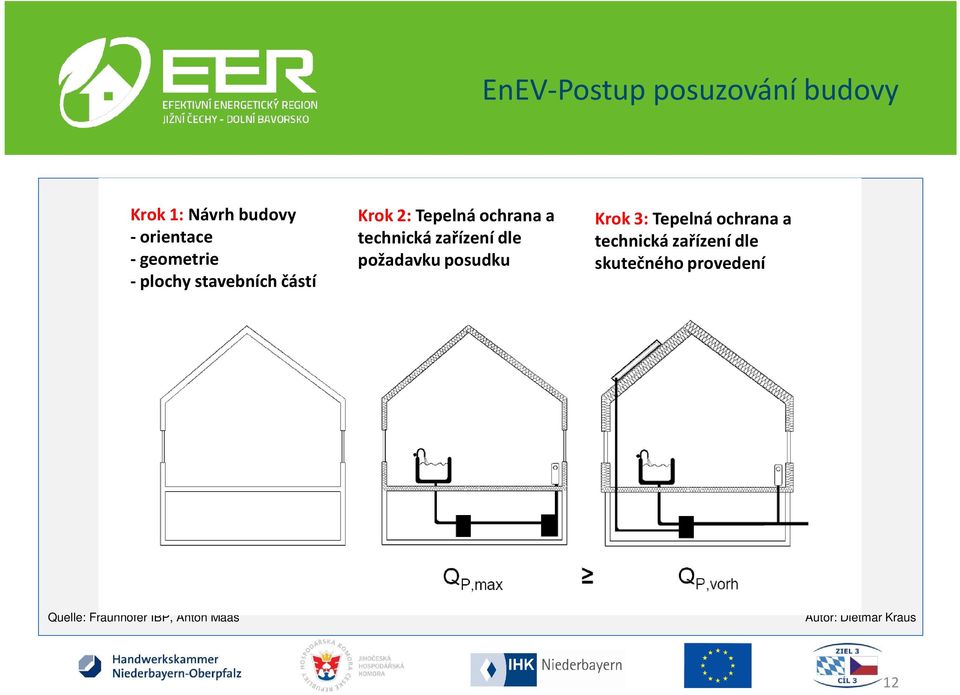

12 EnEV-Postup posuzování budovy Krok 1: Návrh budovy -orientace -geometrie - plochy stavebních částí Krok 2: Tepelná ochrana a technická zařízení dle požadavku posudku Krok 3: Tepelná ochrana a technická zařízení dle skutečného provedení Quelle: Fraunhofer IBP, Anton Maas 12

13 Vývoj koeficientu prostupu tepla Typische Wärmedurchgangskoeffizient enin W/(m²K) Typické koeficienty prostupu tepla v W/m 2 K) Neubauanforderungen (in Klammer: typische Werte) WSVO 1977 WSVO 1982 WSVO 1995EnEV EnEV 2009 EnEV 2012 Passivhaus Venkovní Außenwand zeď Okna Fenster Oberste Stropy Geschoßdecke; nejvyššího patra, střechy Dächer Stavební Kellerbauteile části sklepa gegen oproti unbeheizt nevytápěným - 0,6 0,4-0,5 0,35-0,4 0,28 0,24 0,15 (0,94-1,3) (0,5) (0,2-0,24) (0,1-0,15) - 3,1 1,8 1,7 1,3 0,85 (3,5) (1,4) (0,8-1,0) (0,7-0,9) - 0,45 0,3 0,25-0,3 0,2 0,15 (0,45) (0,3) (0,22) (0,2-0,3) (0,15-0,2) (0,08-0,12) - 0,7 0,5 0,4-0,5 0,35 0,15 (0,8-0,9) (0,55) (0,35) (0,4-0,55) (0,3-0,4) (0,2-0,3) (0,15) Quelle: Fraunhofer IBP, Anton, Maas, eigene Recherche 13

14 EnEV- Posudek budovy Budovy stejné kubatury, orientace a využití U-hodnoty: venkovní zeď: 0,28 W/(m²K) staveb. části sklepa: 0,35 W/(m²K) střecha, strop nejvyššího patra: 0,2 W/(m²K) okna: 1,3 W/(m²K) Technické zařízení: Topení: technika spalovaní oleje, volné dřevěné plochy Teplá voda: ústřední příprava a solární zařízení Větrání: ústřední odsávání Žádné chlazení Quelle: 14

15 EnEV-Postup výpočtu Bild Normenbezug Berechnungsverfahren Quelle: Fraunhofer IBP, Anton Maas 15

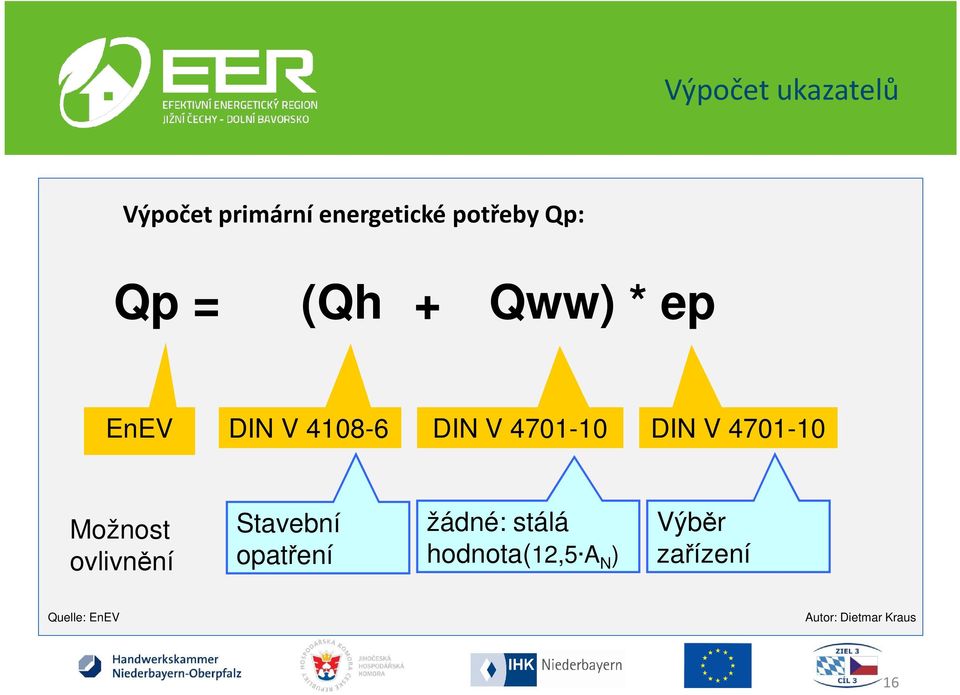

16 Výpočet ukazatelů Výpočet primární energetické potřeby Qp: Berechnung des Primärenergiebedarfs Qp: Qp = (Qh + Qww) * ep EnEV DIN V DIN V DIN V Možnost ovlivnění Stavební opatření žádné: stálá hodnota(12,5 A N ) Výběr zařízení Quelle: EnEV 16

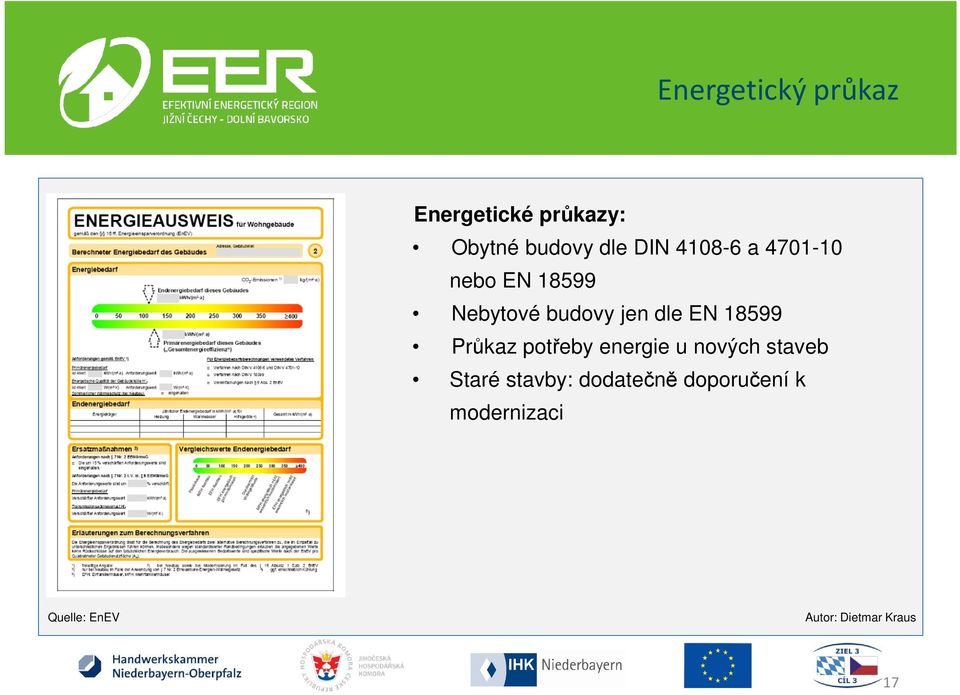

17 Energetický průkaz Energetické průkazy: Obytné budovy dle DIN a nebo EN Nebytové budovy jen dle EN Průkaz potřeby energie u nových staveb Staré stavby: dodatečně doporučení k modernizaci Quelle: EnEV 17

18 Kdo smí vystavit energetický průkaz Oprávnění k vystavení upravuje 21 der EnEV (Nařízení o úsporách energie) Odst. (1)Nr.1 Osoby s odborným vysokoškolským vzděláním v (a) oborech architektury, pozemním stavitelství, stavebního inženýrství, technického vybavení budov, fyziky, stavební fyziky, strojírenství, elektrotechniky, nebo (b) v nějakém jiném technickém nebo přírodovědném oboru se zaměřením na oblasti jmenované pod písmenem a Další Všichni odborníci souvisejících řemesel s odpovídajícím zaměřením svého vzdělání (technici, mistři, řemeslníci) Zajištění kvality na trhu: Veřejný seznam zapsaných energetických poradců např. seznam expertů dena, energetičtí poradci BAFA Quelle: Auszug aus EnEV 18

19 Větrání v obytné stavbě dle DIN Technika větrání místnosti část : Větrání bytů Všeobecné požadavky, požadavky na výměr, provedení a označení, předání/převzetí a údržba Quelle: DIN Beuth Verlag 19

20 DIN : Průběh plánování (výtah) Hodnoty budovy typ budovy, tepelná ochrana, těsnost, poloha atd. Místnosti bez oken Požadavky NE? Žádný výměr pro NE Quelle: nach DIN Beuth Verlag LtM potřebné Autor: Harald Krause 20

21 DIN : Stupně větrání dle E DIN Dosáhne se výměny vzduchu nezávisle na uživateli bez zvláštních opatření tak, aby se zabránilo škodám z vlhka? Jestliže ano: není nutné žádné technické opatření v souvislosti s větráním Jestliže ne: musí se naplánovat technické opatření v souvislosti s větráním Stupně větrání Větrání k ochraně před vlhkem (nezávisle na uživateli) Snížené větrání Nezbytné větrání Intenzivní větrání DIN (2009) dodává pomocné prostředky k výkladu objemu a popisu požadavky na technické zařízení Quelle: nach DIN Beuth Verlag Autor: Harald Krause 21

22 DIN : LtM nutné? jednopatrové NE Objem venkovního Außenluftvolumenstrom proudu vzduchu in m³/h Jednopatrové NE eingeschossige NE windschwach Feuchteschutzlüftung, Wärmeschutz hoch Feuchteschutzlüftung, Wärmeschutz gering Infiltration n50 = 4,5 1/h Infiltration n50 = 2,0 1/h Infiltration n50 = 1,5 1/h Infiltration n50 = 1,0 1/h Wohnfläche in m² Obytná plocha v m 2 Quelle: nach DIN Beuth Verlag Autor: Harald Krause 22

23 Použité zdroje Fraunhofer IBP, Anton Maas: Fraunhofer Institut Bauphysik, Vortag Prof. Dr.-Ing. Anton Maas, Entwicklung der öffentlich-rechtlichen Vorschriften für energiesparendes Bauen, online: Fraunhofer Institut stavební fyziky, přednáška prof. Dr.-Ing. Anton Maas, Vývoj věřejnoprávních nařízení pro energeticky efektivní výstavbu. Prof. Dr.-Ing. Harald Krause: Hochschule Rosenheim, University of Applied Sciences, Vortrag Passivhaus:Lüftung Deutsche Normung Vysoká škola Rosenheim, přednáška Pasivní dům: Větrání německá norma Quelle: DIN Beuth Verlag 23
