Skripta. Školní rok : 2004 / 2005
|
|
- Eva Helena Mašková
- před 8 lety
- Počet zobrazení:
Transkript

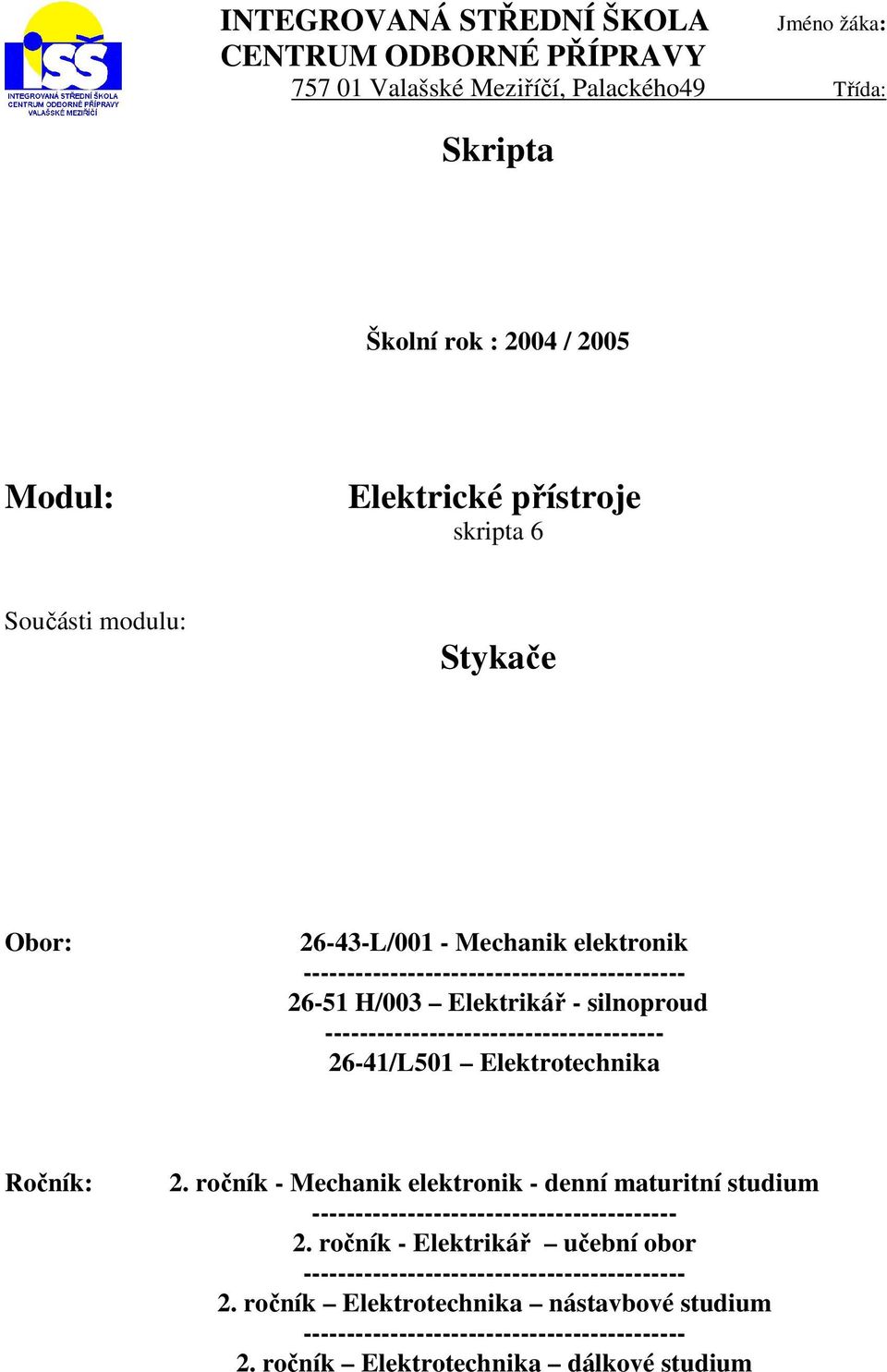

1 INTEGROVANÁ STŘEDNÍ ŠKOLA Jméno žáka: CENTRUM ODBORNÉ PŘÍPRAVY Valašské Meziříčí, Palackého49 Třída: Skripta Školní rok : 2004 / 2005 Modul: Elektrické přístroje skripta 6 Součásti modulu: Stykače Obor: L/001 - Mechanik elektronik H/003 Elektrikář - silnoproud /L501 Elektrotechnika Ročník: 2. ročník - Mechanik elektronik - denní maturitní studium ročník - Elektrikář učební obor ročník Elektrotechnika nástavbové studium ročník Elektrotechnika dálkové studium

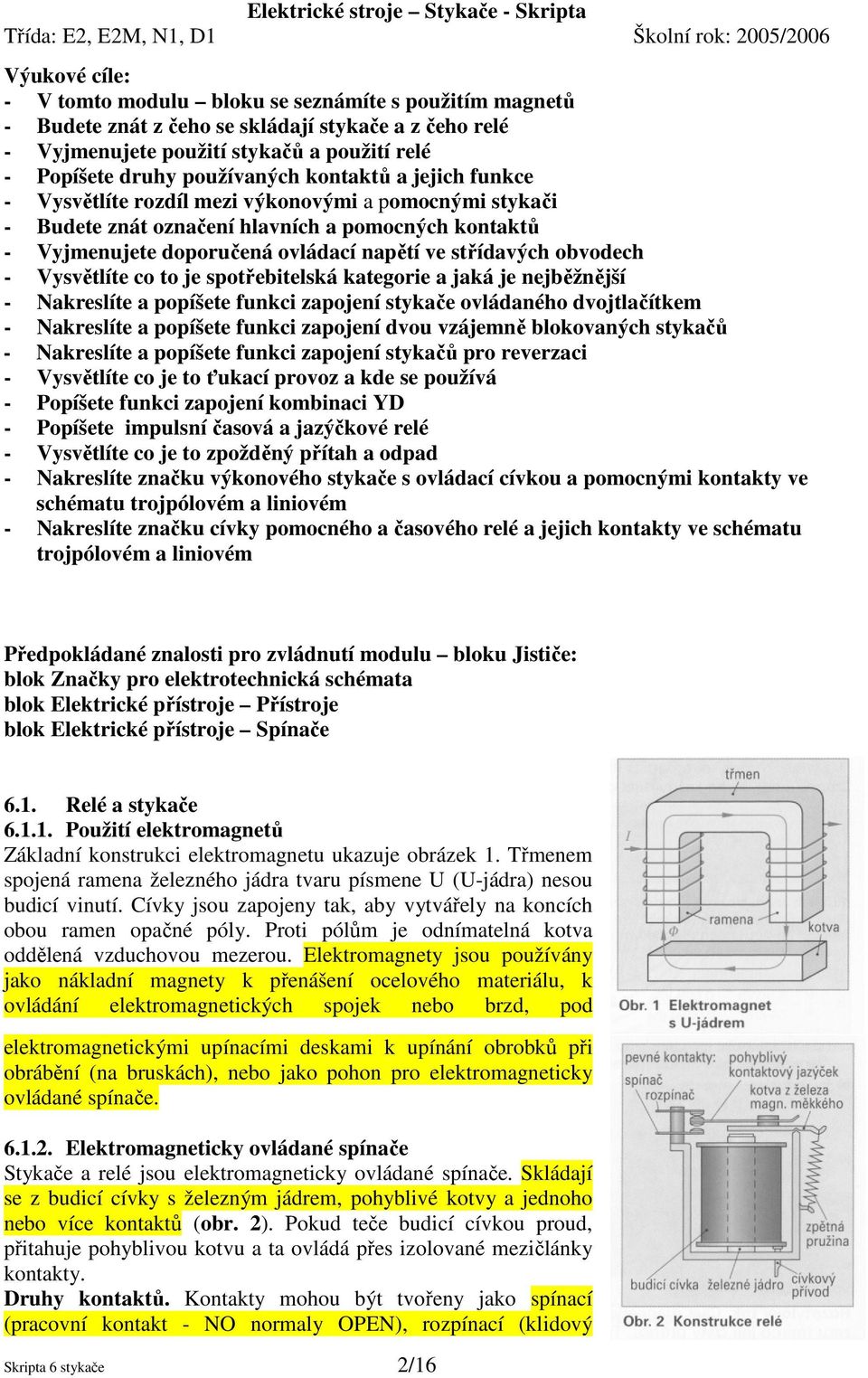

2 Výukové cíle: - V tomto modulu bloku se seznámíte s použitím magnetů - Budete znát z čeho se skládají stykače a z čeho relé - Vyjmenujete použití stykačů a použití relé - Popíšete druhy používaných kontaktů a jejich funkce - Vysvětlíte rozdíl mezi výkonovými a pomocnými stykači - Budete znát označení hlavních a pomocných kontaktů - Vyjmenujete doporučená ovládací napětí ve střídavých obvodech - Vysvětlíte co to je spotřebitelská kategorie a jaká je nejběžnější - Nakreslíte a popíšete funkci zapojení stykače ovládaného dvojtlačítkem - Nakreslíte a popíšete funkci zapojení dvou vzájemně blokovaných stykačů - Nakreslíte a popíšete funkci zapojení stykačů pro reverzaci - Vysvětlíte co je to ťukací provoz a kde se používá - Popíšete funkci zapojení kombinaci YD - Popíšete impulsní časová a jazýčkové relé - Vysvětlíte co je to zpožděný přítah a odpad - Nakreslíte značku výkonového stykače s ovládací cívkou a pomocnými kontakty ve schématu trojpólovém a liniovém - Nakreslíte značku cívky pomocného a časového relé a jejich kontakty ve schématu trojpólovém a liniovém Předpokládané znalosti pro zvládnutí modulu bloku Jističe: blok Značky pro elektrotechnická schémata blok Elektrické přístroje Přístroje blok Elektrické přístroje Spínače 6.1. Relé a stykače Použití elektromagnetů Základní konstrukci elektromagnetu ukazuje obrázek 1. Třmenem spojená ramena železného jádra tvaru písmene U (U-jádra) nesou budicí vinutí. Cívky jsou zapojeny tak, aby vytvářely na koncích obou ramen opačné póly. Proti pólům je odnímatelná kotva oddělená vzduchovou mezerou. Elektromagnety jsou používány jako nákladní magnety k přenášení ocelového materiálu, k ovládání elektromagnetických spojek nebo brzd, pod elektromagnetickými upínacími deskami k upínání obrobků při obrábění (na bruskách), nebo jako pohon pro elektromagneticky ovládané spínače Elektromagneticky ovládané spínače Stykače a relé jsou elektromagneticky ovládané spínače. Skládají se z budicí cívky s železným jádrem, pohyblivé kotvy a jednoho nebo více kontaktů (obr. 2). Pokud teče budicí cívkou proud, přitahuje pohyblivou kotvu a ta ovládá přes izolované mezičlánky kontakty. Druhy kontaktů. Kontakty mohou být tvořeny jako spínací (pracovní kontakt - NO normaly OPEN), rozpínací (klidový Skripta 6 stykače 2/16
3 kontakt - NC normaly CLOSE) nebo kombinace těchto kontaktů. Relé má nejčastěji jednoduše přerušované pérové kontakty. Stykače používají dvojitě přerušované kontakty s vypínacím dílem - můstkem (obr. 3). Spínací kontakt spojuje proudový obvod, rozpínací kontakt přerušuje proudový obvod. Každé zapojení s elektromagnetickým spínačem se skládá z řídicího obvodu a hlavního obvodu nebo též pracovního obvodu (obr. 4). Řídicí obvod a hlavní obvod mohou být elektricky od děleny (tzv. galvanické oddělení). Elektromagnetické spínače mohou malým řídicím proudem vypínat velké provozní proudy. Pokus: Připojte cívku 24-voltového střídavého relé na 24 V střídavého napětí a změřte odběr proudu cívkou. Opakujte měření při regulovaném stejnosměrném napětí. Pomalu zvyšujte stejnosměrné napětí, až dosáhnete jmenovitého proudu cívky. Již při stejnosměrném napětí asi 3 V protéká cívkou jmenovitý proud. Připojením střídavého 24V relé na 24V stejnosměrného napětí by se cívka relé zničila, neboť stejnosměrný proud je omezen jen malým činným (ohmickým) odporem cívky. Pokud připojíme omylem stejnosměrné relé na stejně velké střídavé napětí, nepoteče proud potřebný k bezpečnému sepnutí. Při výběru elektromagnetického spínače je třeba brát v úvahu jmenovité napětí cívky, druh proudu a proudovou zatížitelnost spínacích kontaktů Stykače (obr. 1) nemají v sepnuté poloze zapnutou žádnou mechanickou závoru. Nazýváme je proto také nearetované elektromagnetické spínače. Dělí se na výkonové stykače a pomocné nebo též přístrojové stykače. Výkonové stykače mají většinou 3 hlavní proudové kontakty (pro 3 fáze) a nejméně 1 pár pomocných kontaktů. Hlavní kontakty připojují napájecí silové vedení ke spotřebiči. Jsou v oddělených spínacích komůrkách a při vysokých vypínacích výkonech jsou vybaveny zařízením pro zhášeni elektrického oblouku. Pomocné kontakty nesmí být použity jako hlavní kontakty, ale jen k řízení nebo hlášení (zapojení stykačů). Pomocné kontakty nemohou nikdy nahrazovat vadné hlavní kontakty. Pomocné stykače se používají především pro řídicí a regulační účely v obvodech pro řídicí, informační a blokovací signály. Hlavni proudové kontakty jsou označeny jednocifernými čísly (obr. 2). Na svorky s lichými čísly se připojuje síť a na svorky se sudými čísly okruhy spotřebičů. Pomocné kontakty mají dvojciferné číselné označení. Na prvním místě je pořadové číslo označující číslo kontaktu, např. kontakty 13, 14 patří k sobě (obr. 2). Na druhém místě je funkční číslo, např. 1, 2 pro rozpínací kontakty a 3, 4 pro spínací kontakty. Ovládací napětí. Bezpečný provoz stykače je zaručen při ovládacím napětí v rozsahu 0,8 až 1,1 jmenovitého ovládacího napětí. Doporučená ovládací napětí ve střídavých obvodech jsou 24V, 48V, 230 V a 400 V. Malé ovládací napětí, např. střídavé napětí 24V, je spojeno s velkým proudem v ovládací cívce a tedy i s velkým poklesem napětí na ovládacím vedení. Proto jsou ovládací obvody většinou provozovány na AC 230 V (~ 230 V). Stykače ovládané stejnosměrným proudem mají větší rozměry než stykače se střídavým ovládáním. Spínají sice jemněji než střídavé stykače, mají však delší spínací čas i čas odpadu kotvy. Stejnosměrně ovládané stykače pro domovní instalace, např. stykač pro ohřev vody v Skripta 6 stykače 3/16

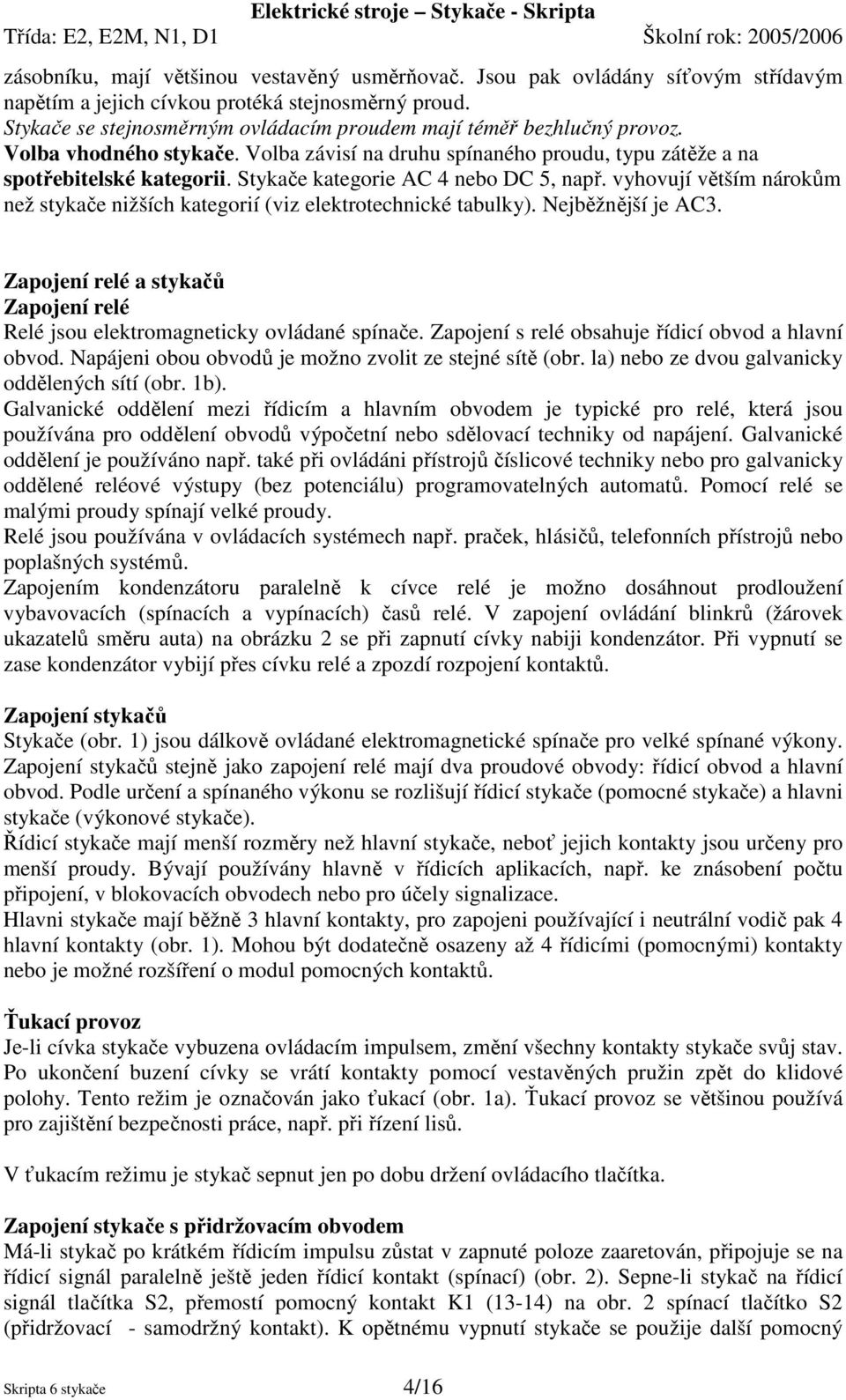

4 zásobníku, mají většinou vestavěný usměrňovač. Jsou pak ovládány síťovým střídavým napětím a jejich cívkou protéká stejnosměrný proud. Stykače se stejnosměrným ovládacím proudem mají téměř bezhlučný provoz. Volba vhodného stykače. Volba závisí na druhu spínaného proudu, typu zátěže a na spotřebitelské kategorii. Stykače kategorie AC 4 nebo DC 5, např. vyhovují větším nárokům než stykače nižších kategorií (viz elektrotechnické tabulky). Nejběžnější je AC3. Zapojení relé a stykačů Zapojení relé Relé jsou elektromagneticky ovládané spínače. Zapojení s relé obsahuje řídicí obvod a hlavní obvod. Napájeni obou obvodů je možno zvolit ze stejné sítě (obr. la) nebo ze dvou galvanicky oddělených sítí (obr. 1b). Galvanické oddělení mezi řídicím a hlavním obvodem je typické pro relé, která jsou používána pro oddělení obvodů výpočetní nebo sdělovací techniky od napájení. Galvanické oddělení je používáno např. také při ovládáni přístrojů číslicové techniky nebo pro galvanicky oddělené reléové výstupy (bez potenciálu) programovatelných automatů. Pomocí relé se malými proudy spínají velké proudy. Relé jsou používána v ovládacích systémech např. praček, hlásičů, telefonních přístrojů nebo poplašných systémů. Zapojením kondenzátoru paralelně k cívce relé je možno dosáhnout prodloužení vybavovacích (spínacích a vypínacích) časů relé. V zapojení ovládání blinkrů (žárovek ukazatelů směru auta) na obrázku 2 se při zapnutí cívky nabiji kondenzátor. Při vypnutí se zase kondenzátor vybijí přes cívku relé a zpozdí rozpojení kontaktů. Zapojení stykačů Stykače (obr. 1) jsou dálkově ovládané elektromagnetické spínače pro velké spínané výkony. Zapojení stykačů stejně jako zapojení relé mají dva proudové obvody: řídicí obvod a hlavní obvod. Podle určení a spínaného výkonu se rozlišují řídicí stykače (pomocné stykače) a hlavni stykače (výkonové stykače). Řídicí stykače mají menší rozměry než hlavní stykače, neboť jejich kontakty jsou určeny pro menší proudy. Bývají používány hlavně v řídicích aplikacích, např. ke znásobení počtu připojení, v blokovacích obvodech nebo pro účely signalizace. Hlavni stykače mají běžně 3 hlavní kontakty, pro zapojeni používající i neutrální vodič pak 4 hlavní kontakty (obr. 1). Mohou být dodatečně osazeny až 4 řídicími (pomocnými) kontakty nebo je možné rozšíření o modul pomocných kontaktů. Ťukací provoz Je-li cívka stykače vybuzena ovládacím impulsem, změní všechny kontakty stykače svůj stav. Po ukončení buzení cívky se vrátí kontakty pomocí vestavěných pružin zpět do klidové polohy. Tento režim je označován jako ťukací (obr. 1a). Ťukací provoz se většinou používá pro zajištění bezpečnosti práce, např. při řízení lisů. V ťukacím režimu je stykač sepnut jen po dobu držení ovládacího tlačítka. Zapojení stykače s přidržovacím obvodem Má-li stykač po krátkém řídicím impulsu zůstat v zapnuté poloze zaaretován, připojuje se na řídicí signál paralelně ještě jeden řídicí kontakt (spínací) (obr. 2). Sepne-li stykač na řídicí signál tlačítka S2, přemostí pomocný kontakt K1 (13-14) na obr. 2 spínací tlačítko S2 (přidržovací - samodržný kontakt). K opětnému vypnutí stykače se použije další pomocný Skripta 6 stykače 4/16

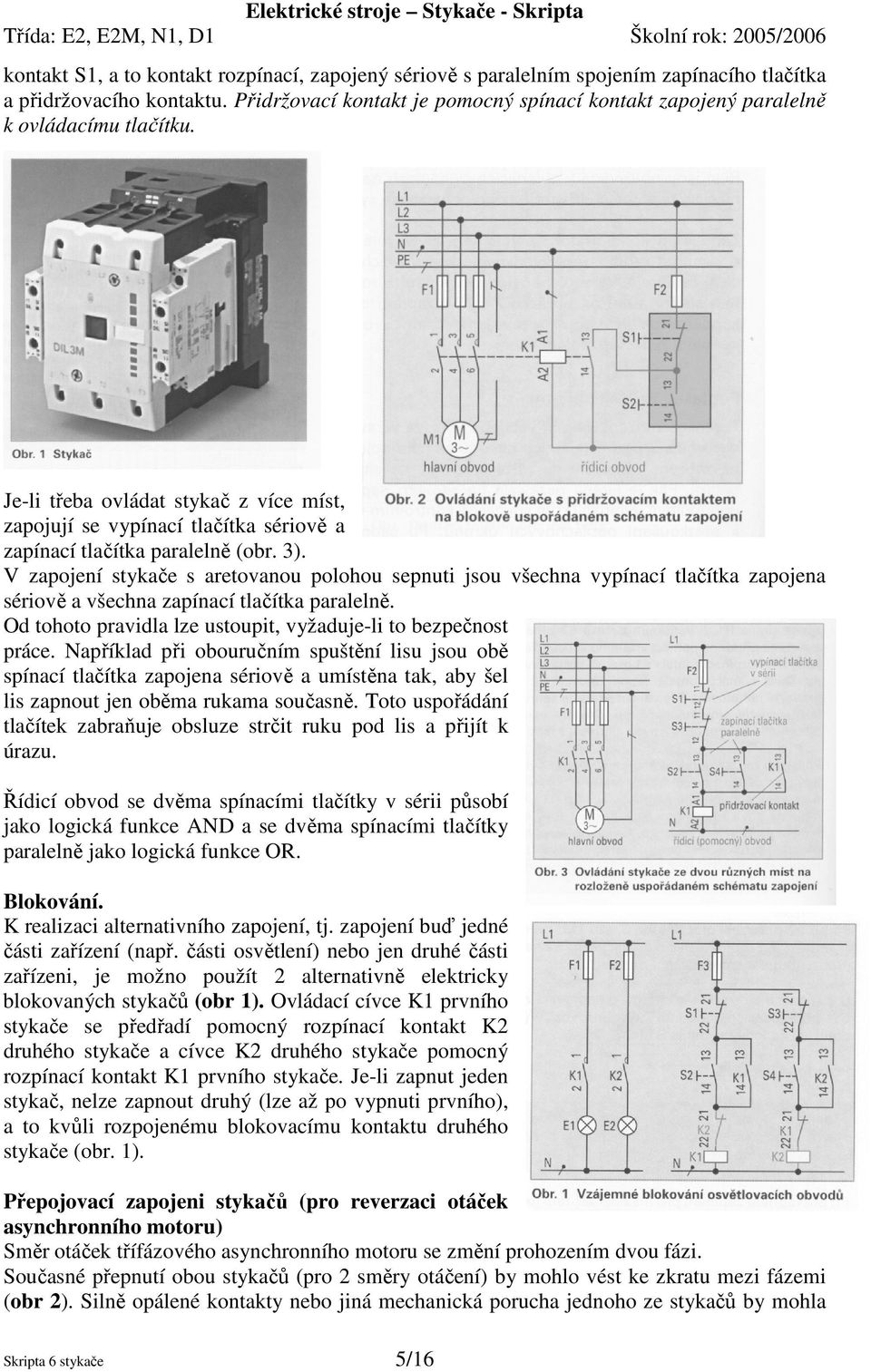

5 kontakt S1, a to kontakt rozpínací, zapojený sériově s paralelním spojením zapínacího tlačítka a přidržovacího kontaktu. Přidržovací kontakt je pomocný spínací kontakt zapojený paralelně k ovládacímu tlačítku. Je-li třeba ovládat stykač z více míst, zapojují se vypínací tlačítka sériově a zapínací tlačítka paralelně (obr. 3). V zapojení stykače s aretovanou polohou sepnuti jsou všechna vypínací tlačítka zapojena sériově a všechna zapínací tlačítka paralelně. Od tohoto pravidla lze ustoupit, vyžaduje-li to bezpečnost práce. Například při obouručním spuštění lisu jsou obě spínací tlačítka zapojena sériově a umístěna tak, aby šel lis zapnout jen oběma rukama současně. Toto uspořádání tlačítek zabraňuje obsluze strčit ruku pod lis a přijít k úrazu. Řídicí obvod se dvěma spínacími tlačítky v sérii působí jako logická funkce AND a se dvěma spínacími tlačítky paralelně jako logická funkce OR. Blokování. K realizaci alternativního zapojení, tj. zapojení buď jedné části zařízení (např. části osvětlení) nebo jen druhé části zařízeni, je možno použít 2 alternativně elektricky blokovaných stykačů (obr 1). Ovládací cívce K1 prvního stykače se předřadí pomocný rozpínací kontakt K2 druhého stykače a cívce K2 druhého stykače pomocný rozpínací kontakt K1 prvního stykače. Je-li zapnut jeden stykač, nelze zapnout druhý (lze až po vypnuti prvního), a to kvůli rozpojenému blokovacímu kontaktu druhého stykače (obr. 1). Přepojovací zapojeni stykačů (pro reverzaci otáček asynchronního motoru) Směr otáček třífázového asynchronního motoru se změní prohozením dvou fázi. Současné přepnutí obou stykačů (pro 2 směry otáčení) by mohlo vést ke zkratu mezi fázemi (obr 2). Silně opálené kontakty nebo jiná mechanická porucha jednoho ze stykačů by mohla Skripta 6 stykače 5/16
6 způsobit, že by jeden stykač ještě nevypnul a druhý by již zapnul. Řídicí obvody pro přepojení stykačů mají proto vzájemné blokování stykačů, a to většinou tlačítkové blokování. Obojí blokování poskytuje zvýšenou bezpečnost. Při přepínání směru otáček pomocí vypnuti (jednoho směru) přemostí přidržovací kontakty tlačítka S2 a S3 (obr. 2). Motor se teprve po odpojení (S1) může připojit na prohozené fáze pro opačný chod. Při přímé reverzaci otáček (obr. 3) přemostí přidržovací kontakt jen zapínací tlačítko. Tlačítkem S2 nebo S3 je možno přímo přepínat směr otáčení motoru. U zvedacích zařízení jsou běžná přepojovací zapojení stykačů bez přidržovacích kontaktů (ťukací provoz). Výšku zdvihu pak omezuje koncový vypínač S1 (obr. 1). Postupné zapínáni Zapojení stykačů, ve kterém může být jeden stykač zapojen až po předchozím zapojení jiného stykače, označujeme jako postupné spínání. Při postupném zapínáni pro míchací zařízení (obr. 2 a 3) smí být např. motor M2 pohonu pásového dopravníku zapnut teprve potom, až jev provozu motor Ml míchačky, aby materiál k míchání neucpal stojící míchací buben. Toho může být dosaženo např. časovým relé K3 na Skripta 6 stykače 6/16
7 obr. 3. V řídicím obvodu postupného zapínání (obr. 3) jsou pro lepší přehled jednotlivé proudové větve očíslovány. (Označováni proudových větví je popsáno na obr.2). Přepínání zapojeni hvězda - trojúhelník pomocí stykačů Přepínání zapojení hvězda - trojúhelník statorového vinutí asynchronního motoru je postupným zapínáním. Rozběh motoru v zapojení do hvězdy zmenšuje rozběhový proud motoru. Pořadí vypnuto, hvězda, trojúhelník lze přepínat ručně (obr. 2) nebo automatickým zapínáním stykačů s časovými relé. Programové řízení může být realizováno v závislosti na čase a současně i v závislosti na stavu řízeného procesu, např. při automatickém přepínání hvězda - trojúhelník při rozběhu trojfázového motoru (viz obr.). Rozběh hvězda - trojúhelník může začít stiskem tlačítka S2, je-li motor vypnutý. Jen tehdy je pomocí S2 sepnut stykač K1. K1 zabrání sepnutí stykače K3 pro zapojení do způsobí připojeni motoru k sít i stykačem K2. K2 sepne časové relé K4 a spustí tak časově zpožděnou operaci, která po uplynutí časové prodlevy rozpojí stykač K1 zapojení do hvězdy. Teprve rozpojením stykače K1 je sepnut stykačk3 zapojení do trojúhelníku.trojúhelníku Přepínání hvězda - trojúhelník jsou zapotřebí tři stykače (síť, hvězda, trojúhelník) Tepelné nadproudové relé chrání vinutí motoru při přetíženi nebo při výpadku jedné fáze. Toto bývá za normálních okolností zařazeno za motorovým stykačem do přívodu k motoru (obr. 1) a nastaveno na hodnotu proudu fáze (I n / 3 = 0,58 I n ). Nadproudové relé je zapojeno v sérii s vinutím a chrání motor při rozběhu (zapojeni do hvězdy). Rozpínací kontakt 95,96 nadproudového relé (obr. 2) přeruší při poruše řídicí obvod. Pro indikátor poruchy je použit spínací kontakt. Často mají nadproudová relé jen jeden přepínač. Přívod pak musí být přiveden na svorku 95. Při těžkém rozběhu nebo při dlouhém čase rozběhu je možno vestavět nadproudové relé také před síťový stykač do přívodního vedeni. Vypínací proud je pak třeba nastavit na hodnotu I n - jmenovitého proudu motoru. V tomto zapojení je motor chráněn proti přetížení jen v zapojení do trojúhelníka (jmenovitý provoz). a Skripta 6 stykače 7/16

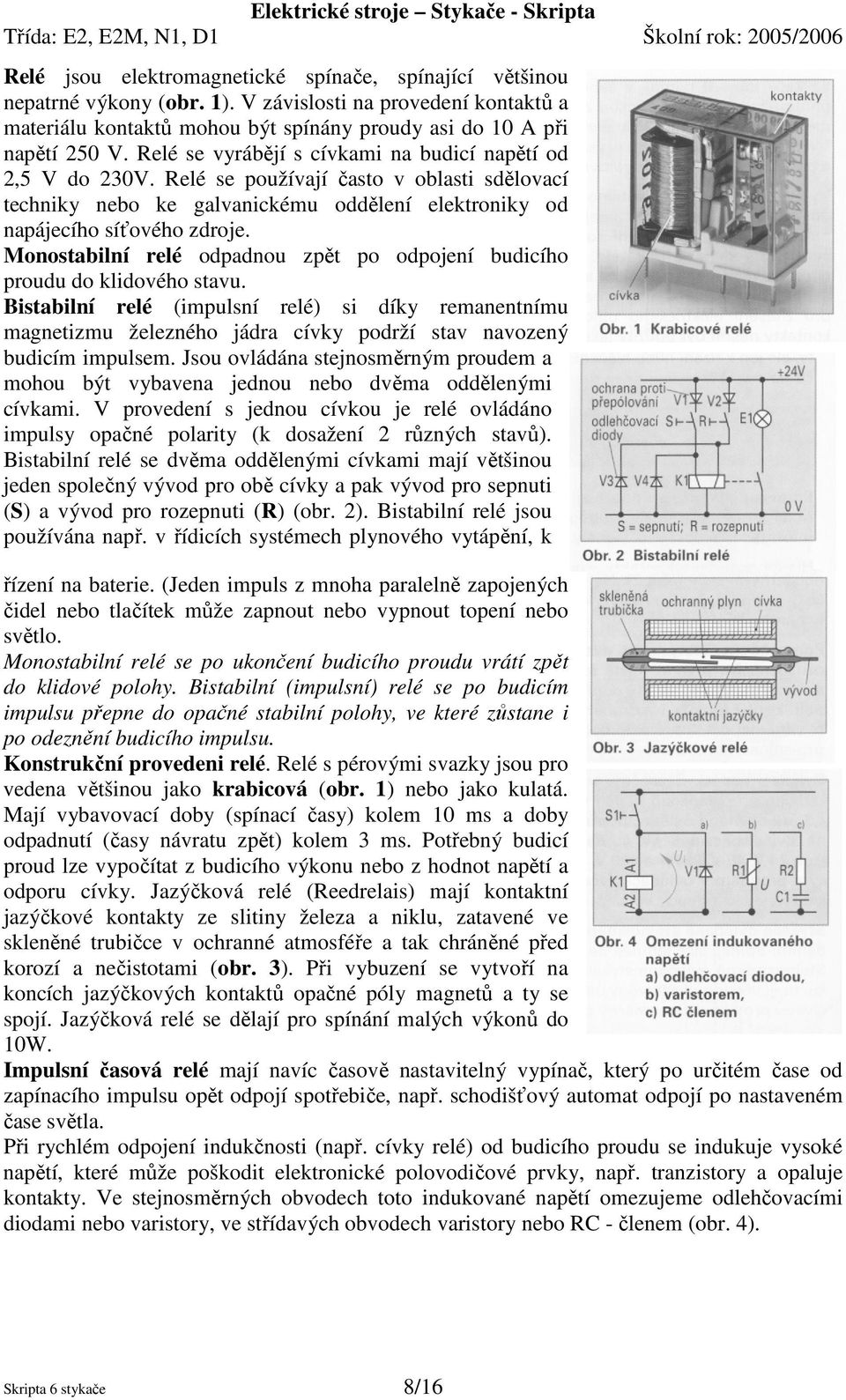

8 Relé jsou elektromagnetické spínače, spínající většinou nepatrné výkony (obr. 1). V závislosti na provedení kontaktů a materiálu kontaktů mohou být spínány proudy asi do 10 A při napětí 250 V. Relé se vyrábějí s cívkami na budicí napětí od 2,5 V do 230V. Relé se používají často v oblasti sdělovací techniky nebo ke galvanickému oddělení elektroniky od napájecího síťového zdroje. Monostabilní relé odpadnou zpět po odpojení budicího proudu do klidového stavu. Bistabilní relé (impulsní relé) si díky remanentnímu magnetizmu železného jádra cívky podrží stav navozený budicím impulsem. Jsou ovládána stejnosměrným proudem a mohou být vybavena jednou nebo dvěma oddělenými cívkami. V provedení s jednou cívkou je relé ovládáno impulsy opačné polarity (k dosažení 2 různých stavů). Bistabilní relé se dvěma oddělenými cívkami mají většinou jeden společný vývod pro obě cívky a pak vývod pro sepnuti (S) a vývod pro rozepnuti (R) (obr. 2). Bistabilní relé jsou používána např. v řídicích systémech plynového vytápění, k řízení na baterie. (Jeden impuls z mnoha paralelně zapojených čidel nebo tlačítek může zapnout nebo vypnout topení nebo světlo. Monostabilní relé se po ukončení budicího proudu vrátí zpět do klidové polohy. Bistabilní (impulsní) relé se po budicím impulsu přepne do opačné stabilní polohy, ve které zůstane i po odeznění budicího impulsu. Konstrukční provedeni relé. Relé s pérovými svazky jsou pro vedena většinou jako krabicová (obr. 1) nebo jako kulatá. Mají vybavovací doby (spínací časy) kolem 10 ms a doby odpadnutí (časy návratu zpět) kolem 3 ms. Potřebný budicí proud lze vypočítat z budicího výkonu nebo z hodnot napětí a odporu cívky. Jazýčková relé (Reedrelais) mají kontaktní jazýčkové kontakty ze slitiny železa a niklu, zatavené ve skleněné trubičce v ochranné atmosféře a tak chráněné před korozí a nečistotami (obr. 3). Při vybuzení se vytvoří na koncích jazýčkových kontaktů opačné póly magnetů a ty se spojí. Jazýčková relé se dělají pro spínání malých výkonů do 10W. Impulsní časová relé mají navíc časově nastavitelný vypínač, který po určitém čase od zapínacího impulsu opět odpojí spotřebiče, např. schodišťový automat odpojí po nastaveném čase světla. Při rychlém odpojení indukčnosti (např. cívky relé) od budicího proudu se indukuje vysoké napětí, které může poškodit elektronické polovodičové prvky, např. tranzistory a opaluje kontakty. Ve stejnosměrných obvodech toto indukované napětí omezujeme odlehčovacími diodami nebo varistory, ve střídavých obvodech varistory nebo RC - členem (obr. 4). Skripta 6 stykače 8/16

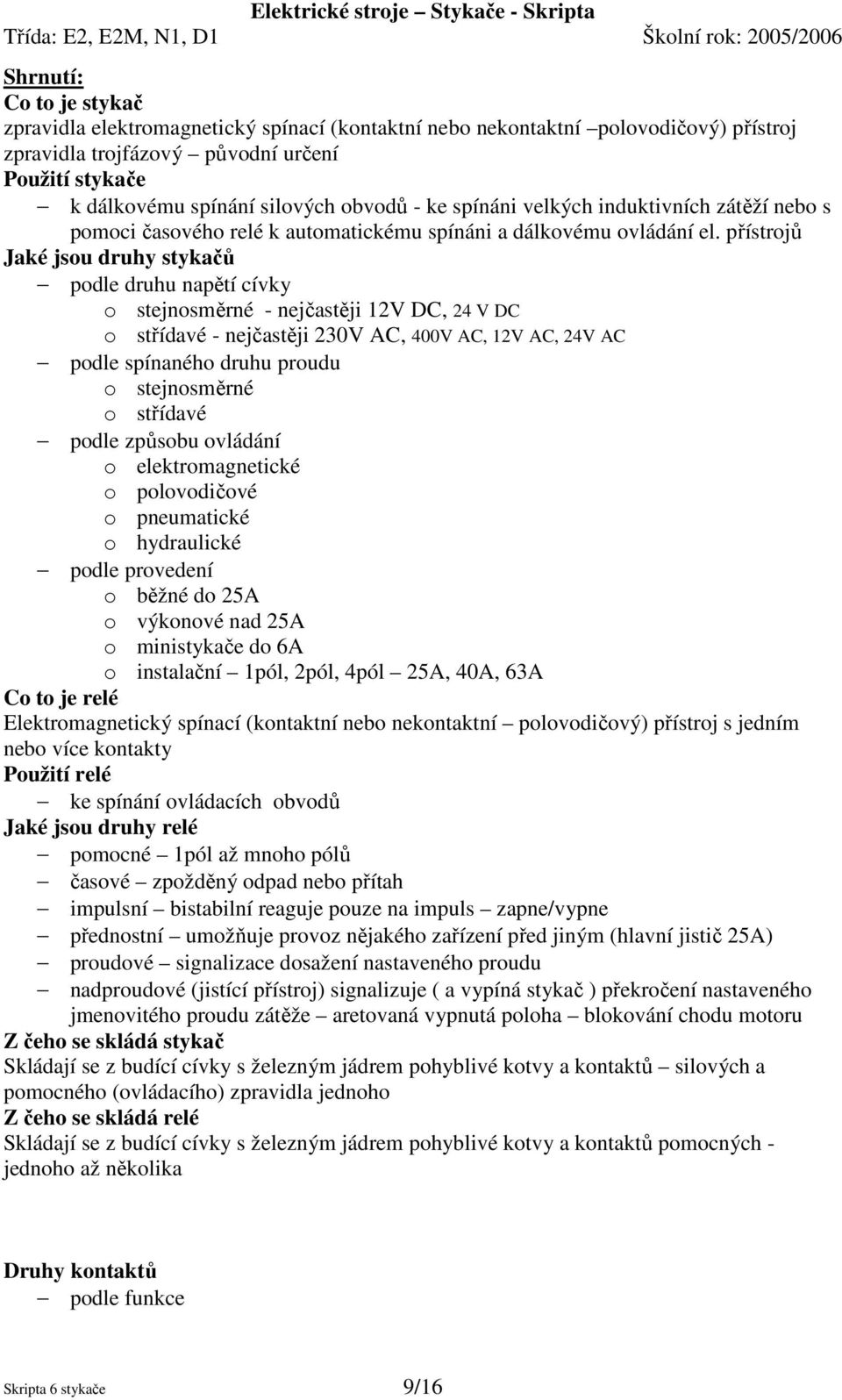

9 Shrnutí: Co to je stykač zpravidla elektromagnetický spínací (kontaktní nebo nekontaktní polovodičový) přístroj zpravidla trojfázový původní určení Použití stykače k dálkovému spínání silových obvodů - ke spínáni velkých induktivních zátěží nebo s pomoci časového relé k automatickému spínáni a dálkovému ovládání el. přístrojů Jaké jsou druhy stykačů podle druhu napětí cívky o stejnosměrné - nejčastěji 12V DC, 24 V DC o střídavé - nejčastěji 230V AC, 400V AC, 12V AC, 24V AC podle spínaného druhu proudu o stejnosměrné o střídavé podle způsobu ovládání o elektromagnetické o polovodičové o pneumatické o hydraulické podle provedení o běžné do 25A o výkonové nad 25A o ministykače do 6A o instalační 1pól, 2pól, 4pól 25A, 40A, 63A Co to je relé Elektromagnetický spínací (kontaktní nebo nekontaktní polovodičový) přístroj s jedním nebo více kontakty Použití relé ke spínání ovládacích obvodů Jaké jsou druhy relé pomocné 1pól až mnoho pólů časové zpožděný odpad nebo přítah impulsní bistabilní reaguje pouze na impuls zapne/vypne přednostní umožňuje provoz nějakého zařízení před jiným (hlavní jistič 25A) proudové signalizace dosažení nastaveného proudu nadproudové (jistící přístroj) signalizuje ( a vypíná stykač ) překročení nastaveného jmenovitého proudu zátěže aretovaná vypnutá poloha blokování chodu motoru Z čeho se skládá stykač Skládají se z budící cívky s železným jádrem pohyblivé kotvy a kontaktů silových a pomocného (ovládacího) zpravidla jednoho Z čeho se skládá relé Skládají se z budící cívky s železným jádrem pohyblivé kotvy a kontaktů pomocných - jednoho až několika Druhy kontaktů podle funkce Skripta 6 stykače 9/16
10 o zapínací NO v klidové stavu jsou otevřené, při přivedení napětí na cívku sepnou o rozpínací NC v klidové stavu jsou sepnuté, při přivedení napětí na cívku rozepnou o přepínací podle významu silové - výkonové pomocné - ovládací Značení kontaktů Hlavni kontakty o jsou označeny jednocifernými čísly na svorky s lichými čísly se připojuje sít a na svorky se sudými čísly okruhy spotřebičů Pomocné kontakty o mají dvojciferné číselné označení na prvním místě je pořadové číslo označující číslo kontaktu, např. kontakty 13, 14 (23, 24; 11,12; 21,22) patří k sobě o na druhém místě je funkční číslo např. 1, 2 pro rozpínací kontakty a 3, 4 pro spínací kontakty. Zapojení stykačů Ťukací provoz stykač je sepnut pouze při držení zap tlačítka použití zdvihací zařízení, bezpečnostní ovládání lisu Zapojení stykače s přidržovacím obvodem stykač je sepnut zap tlačítkem a vypnut rozpínacím tlačítkem použití ovládání dvojtlačítky Zapojení Y-D Přepínání zapojení hvězda trojúhelník statorového vinutí asynchronního motoru pro bezproblémový rozběh motorů s velkým záběrovým proudem Blokování Při sepnutí jednoho stykače nejde sepnout stykač druhý Reverzace - přepojovací zapojeni stykačů (pro reverzaci otáček asynchronního motoru) Dva stykače navzájem blokované přehazují navzájem dvě fáze k motoru Postupné zapínáni Zapojení stykačů, ve kterém může být jeden stykač zapojen až po předchozím zapojení jiného stykače Skripta 6 stykače 10/16

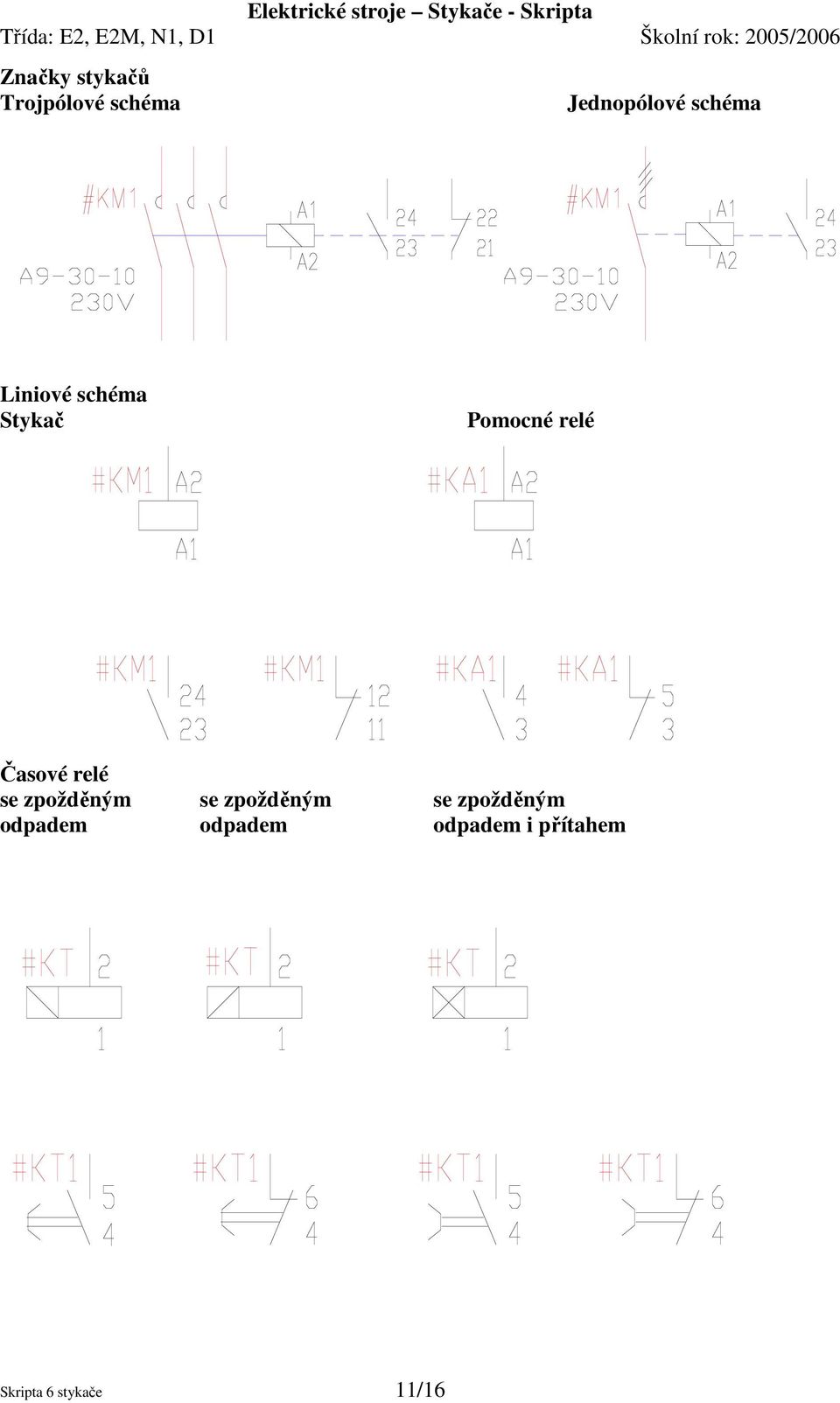

11 Značky stykačů Trojpólové schéma Jednopólové schéma Liniové schéma Stykač Pomocné relé Časové relé se zpožděným se zpožděným se zpožděným odpadem odpadem odpadem i přítahem Skripta 6 stykače 11/16
12 Příklady zapojení stykačů: Označování platí pro nástavbu AutoCADu ElektroCAD. Označování před funkčními částmi se nemusí provádět. stačí FA1, FA 2 Kritéria hodnocení: Každé kritérium bude hodnoceno max.6 body, při dosažení celkového součtu 50% bodů je známka nedostatečně Trojpólové a jednopólové schéma o číslování vývodů náhrada #KM1 za např.1km1 nebo 101KM1 o označení typu přístrojů o dimenzování použitých jistících přístrojů, použité ovládací napětí na cívkách stykače dimenzování použitých kabelů pro jednotlivé spotřebiče o úplně vyplněná rohová razítka Jméno, třída - liniové schéma ovládání o funkční označení použitých přístrojů náhrada #KM1 za např.1km1 nebo 101KM1 o označení linií použitých kontaktů ZAP a VYP na pravé (horní ) straně (u cívky) viz dílenská příručka str.131 a 132 blok uk-kontakty RELÉ o popisy účelu ovládacích a spínacích prvků - popis např. tlačítko STOP o rozlišení přístrojů vně rozváděče čárkovaný rámeček a svorky v rozváděči menu Spínmimo o úplně vyplněná rohová razítka Jméno, třída - text popisující činnost o úplnost popisu Úkol č.1 : Ovládání stykače tlačítkem ťukací provoz Úkol č.2 : Ovládání stykače dvojtlačítkem Zadání: Nakresli trojpólové a liniové schéma ovládání stykače dvojtlačítkem dle předlohy v Dílenské příručce str.133. Postup: Vytvoř nový výkres na základě šablony v pracovním sešitu Pro vytvoření výkresu používej uspořádání dle ElektroCADu ( odlišné od Dílenské příručky) Důraz dej na : přesnost provedení značek popisy funkčních celků FA, KM, SB, označení přípojnic spojení vodičů popisy spotřebičů popisy odkazů na linie Pro vytvoření výkresu používej uspořádání dle ElektroCADu ( odlišné od Dílenské příručky) Vytvoř text popisující činnost jednotlivých prvků schématu po připojení na napětí pro povel Zapnutí a Vypnutí. Skripta 6 stykače 12/16
13 Skripta 6 stykače 13/16
14 Úkol č.3 : Vzájemné blokování dvou stykačů Zadání: Nakresli trojpólové, jednopólové a liniové schéma vzájemného blokování dvou stykačů dle předlohy v Dílenské příručce str.135. Postup: Obdobný jako u předešlé úlohy Úkol č.4 : Postupné spínání 3 motorů Zadání: Nakresli trojpólové, jednopólové a liniové schéma vzájemného blokování dvou stykačů dle předlohy v Dílenské příručce str.136. Postup: Obdobný jako u předešlé úlohy Skripta 6 stykače 14/16
15 Úkol č.5 : Stykačová kombinace - reverzace Zadání: Nakresli trojpólové, jednopólové a liniové schéma Stykačová kombinace - reverzace dle předlohy v Dílenské příručce str.137 Postup: Obdobný jako u předešlé úlohy Úkol č.6 : Stykačová reverzace pohyb omezen v krajních polohách Zadání: Nakresli trojpólové, jednopólové a liniové schéma Stykačová reverzace pohyb omezen v krajních polohách dle předlohy v Dílenské příručce str.138 Postup: Obdobný jako u předešlé úlohy Skripta 6 stykače 15/16
16 Úkol č.7 : Stykačová kombinace YD dvojtlačítkem na výdrž Zadání: Nakresli trojpólové, jednopólové a liniové schéma stykačové kombinace YD dvojtlačítkem na výdrž dle předlohy v Dílenské příručce str.143 Postup: Obdobný jako u předešlé úlohy Úkol č.8 : Stykačová kombinace YD s časovým relé TX 11 ZN Zadání: Nakresli trojpólové, jednopólové a liniové schéma vzájemného blokování dvou stykačů dle předlohy v Dílenské příručce str.142. Postup: Obdobný jako u předešlé úlohy Skripta 6 stykače 16/16
