1 Vypracoval Zodp. projektant Kontroloval Ing. Lukáš Poláček Ing. Martin Zaoral Ing. Martin Zaoral Koordinace Stavebník Místo stavby Parcela stavby Stavba: Michael Smejkal NOVOSTAVBA RD Petra a Martin Vronkovi, 1. Máje 88, Bohumín - Skřečoň Bohumín - Skřečoň, ul. Polní, okr. Karviná parc. č. 1314/1, 1315/1; k.ú. Skřečoň PROJEKTOVÁ DOKUMENTACE STAVBY Obsah: STAVEBNĚ KONSTRUKČNÍ ŘEŠENÍ Paré Revize 0 Formát Datum Stupeň Číslo zákazky Měřítko: Květen 2014 ÚS a OS 285/14 Označení části: D.1.2

2 D.1.2 STAVEBNĚ KONSTRUKČNÍ ČÁST Označení Název výkresu D TECHNICKÁ ZPRÁVA D PŮDORYS ZÁKLADŮ D VÝKRES STROPNÍ KONSTRUKCE NAD 1.NP D VÝKRES KROVU D DETAIL PROVEDENÍ PATY ZDIVA RD D DETAIL BALKONOVÉ DESKY D STATICKÉ POSOUZENÍ Měřítko 1:50 1:50, 1:50 1:25 1:50 1:10 1:10 Velikost 8x A4 4x A4 4x A4 4x A4 2x A4 2x A4 51x A4

3 D TECHNICKÁ ZPRÁVA Vypracoval Zodp. projektant Kontroloval Ing. Lukáš Poláček Ing. Martin Zaoral Ing. Martin Zaoral Koordinace Stavebník Místo stavby Parcela stavby Stavba: Michael Smejkal NOVOSTAVBA RD Obsah: TECHNICKÁ ZPRÁVA Petra a Martin Vronkovi, 1. Máje 88, Bohumín - Skřečoň Bohumín - Skřečoň, ul. Polní, okr. Karviná parc. č. 1314/1, 1315/1; k.ú. Skřečoň D.1.2 STAVEBNĚ KONSTRUKČNÍ ŘEŠENÍ P:\Projekty\ES\14285 Bohumín-Skřečoň\03 PD\14285 Bohumín-Skřečoň, Vronkovi, PD.pln Paré Revize Formát Datum Stupeň Číslo zákazky Měřítko: 0 8x A4 Květen 2014 ÚS a OS 285/14 Označení části: D

4 PROJEKTOVÁ DOKUMENTACE PRO ÚZEMNÍ SOUHLAS A OHLÁŠENÍ STAVBY zak. č. 285/14 D.1.2 STAVEBNĚ - KONSTRUKČNÍ ŘEŠENÍ Novostavba rodinného domu parc. č. 1314/1, 1315/1; k. ú Skřečoň D TECHNICKÁ ZPRÁVA Akce: Novostavba rodinného domu PROJEKTOVÁ DOKUMENTACE PRO ÚZEMNÍ SOUHLAS A OHLÁŠENÍ STAVBY D.1.2 STAVEBNĚ KONSTRUKČNÍ ŘEŠENÍ Bohumín místní část Skřečoň, ul. Polní, parc. č. 1314/1, 1315/1; k. ú Skřečoň, okr. Karviná, Moravskoslezský kraj Stavebník: Manželé Bc. Petra a Martin Vronkovi 1. Máje Bohumín Skřečoň Dodavatel projektové dokumentace: EKONOMICKÉ STAVBY, s.r.o. Ke Křižovatce Zruč - Senec IČ: tel.: mail: info@ekonomicke-stavby.cz web: Zodpovědný projektant: Ing. Martin Zaoral Trýbova 530/ Brno zastoupený Ing. Martinem Zaoralem ČKAIT mobil: martin.zaoral@seznam.cz autorizovaným inženýrem v oboru pozemní stavby a) popis navrženého konstrukčního systému stavby: Základové konstrukce budou provedeny systémem liniových základových pasů v kombinaci s betonovými bednícími tvarovkami a ŽB základové podkladní desky s vyztužením KARI sítí. Na provedenou základovou desku bude umístěna vodorovná hydroizolace z natavovaných asfaltových pásů HYDROBIT (dle výsledku měření indexu radonového rizika nízký index radonového rizika). Svislé nosné obvodové stěny budou provedeny systémem přesné tvárnice YTONG v tl. 250 mm. Střední nosné stěny budou provedeny systémem přesné tvárnice YTONG v tl. 250 mm. Vnitřní nenosné příčky budou provedeny systémem přesné příčkovky YTONG v tl. 100 mm a 150 mm. Stránka č. 2/8

5 PROJEKTOVÁ DOKUMENTACE PRO ÚZEMNÍ SOUHLAS A OHLÁŠENÍ STAVBY zak. č. 285/14 D.1.2 STAVEBNĚ - KONSTRUKČNÍ ŘEŠENÍ Novostavba rodinného domu parc. č. 1314/1, 1315/1; k. ú Skřečoň Výplňové okenní prvky budou provedeny z plastového profilu v odstínu zlatý dub/bílý včetně izolačního trojskla. Vstupní dveře budou provedeny z plastového profilu v odstínu zlatý dub/bílý včetně izolačního trojskla. Strop nad přízemím bude montovaný z keramických nosníků a keramických vložek MIAKO včetně přebetonování ŽB deskou včetně KARI sítě. Balkon nad přízemím bude montovaný z keramických nosníků a keramických vložek MIAKO včetně přebetonování ŽB deskou včetně KARI sítě. Konstrukce krovu bude provedena z dřevěných pozednic, vaznic, krokví, kleštin a laťování v dimenzi dle statického výpočtu. Krov bude pokryt betonovou střešní krytinou BRAMAC MORAVSKÁ TAŠKA PLUS, v odstínu černém. Klempířské konstrukce budou provedeny z pozinkovaného plechu bez povrchové úpravy nátěrem. Vnější parapety budou provedeny z pozinkovaného plechu bez povrchové úpravy nátěrem. Ve stropě nad podkrovím a v šikmině podkroví bude použita tepelná izolace z minerální vaty v tl. 240 mm (160 mm + 80 mm). V podlahách přízemí bude použita tepelná izolace z polystyrénových podlahových desek v tl. 100 mm ( mm). V podlahách podkroví bude použita tepelná izolace z minerální vaty v tl. 25 mm. Na obvodových stěnách bude použita tepelná izolace z polystyrénových fasádních desek v tl. 120 mm. Obvodové svislé zateplení základů bude provedeno z desek tepelné izolace XPS v tl. 50 mm. Úpravy povrchů podlah, stěn a stropů budou provedeny dle příslušných hygienických předpisů a dle požadavků stavebníka. Na podlahách bude keramická dlažba v kombinaci s laminátovou podlahou. Stěny v hygienických místnostech budou obloženy keramickým obkladem. Vnější omítka zateplovací fasády bude akrylátová, v zeleném odstínu. Podhled stropu v podkroví bude tvořit kovový rošt včetně protipožárních sádrokartonových desek. V místnostech se zvýšenou vnitřní relativní vlhkostí budou použity protipožární impregnované sádrokartonové desky. Tepelné ztráty rodinného domu budou pokryty novým teplovodním topným systémem, který bude sestaven z deskových radiátorů a otopných žebříků s centrální regulací, které budou o velikosti, dle výpočtu tepelných ztrát objektu. Zdrojem topné vody bude tepelné čerpadlo (systém země voda) STIEBEL ELTRON WPC 10 o výkonu 10,3 kw s integrovaným zásobníkem TUV o objemu 200 l. Tepelné čerpadlo bude umístěno v m.č. 107 TECHNICKÁ MÍSTNOSTI. Veškeré podrobné informace jsou uvedeny v samostatné části projektové dokumentace D.1.4 Technika prostředí staveb. Světlá výška přízemí bude 2,575 m. Světlá výška podkroví bude 1,20 m - 2,40 m. Úroveň podlahy přízemí rodinného domu bude stanovena na cca 0,35 m nad okolním upraveným terénem. Obytné prostory a hygienické místnosti v přízemí a podkroví RD budou odvětrány přirozeně a budou přirozeně osvětleny. Místnost č. 104 KOUPELNA a místnost č. 206 KOUPELNA budou vybaveny axiálním ventilátorem. Všechny prostory v přízemí RD budou vybaveny umělým osvětlením. b) výsledek průzkumu stávajícího stavu nosného systému stavby při návrhu její změny: Předmětem projektové dokumentace je novostavba rodinného domu, zpevněné plochy, sjezd na pozemek, přípojky inženýrských sítí a oplocení pozemku. Žádný stávající nosný systém se na předmětném pozemku nenachází. V rámci projektových prací bylo provedeno stavebně geologické posouzení staveniště (viz samostatná příloha PD E Dokladová část). Pro zakládání je možno počítat s únosností F6: R dt = 100 kpa jíl s nízkou plasticitou. c) navržené materiály a hlavní konstrukční prvky: Základové konstrukce jsou navrženy systémem základových monolitických betonových pasů v kombinaci s bednícími tvarovkami a ŽB podkladní deskou vyztuženou KARI sítí. Do provedených vykopaných pasů bude proveden zhutněný štěrkopískový podsyp tl. 100 mm, frakce mm. Podsyp bude hutněn řádně po vrstvách o maximální výšce 100 mm pomocí válce nebo vibrační desky o hmotnosti alespoň 750 kg. Konečná tloušťka vrstvy min. 100 mm po zhutnění. Je počítáno vždy minimálně se šesti přejezdy přes každé místo. Požadovaný E def,02 = 45 MPa na horním líci této zhutněné vrstvy štěrkodrtě. Tento pak bude rovněž odzkoušen polními zkouškami pomocí zatěžovací Stránka č. 3/8

6 PROJEKTOVÁ DOKUMENTACE PRO ÚZEMNÍ SOUHLAS A OHLÁŠENÍ STAVBY zak. č. 285/14 D.1.2 STAVEBNĚ - KONSTRUKČNÍ ŘEŠENÍ Novostavba rodinného domu parc. č. 1314/1, 1315/1; k. ú Skřečoň desky. Základové pasy budou provedeny z prostého betonu C 20/25 XC2 šířky 600 mm a výšky 750 mm s vyztužením pomocí armokoše z KARI z drátu Ø 6 mm s oky 100/100 mm. Do těchto základových pasů bude osazena svislá sbírková výztuž R Ø 10 mm á 500 mm v délce 1,0 m. Nároží a veškerá napojení výztuží základů budou řádně provázána dle schémat platných pro věnce a překlady ve třech vrstvách nad sebou v rámci monolitických částí a ve dvou vrstvách nad sebou v rámci částí vytvořených z vylévaných betonových tvárnic. Veškeré výztuže ve tvaru L určené k provazování nároží a napojení základů budou provedeny z průměrů R12. Na takto provedené základové pasy budou provedeny betonové tvarovky ztraceného bednění šířky 400 mm a výšky 500 mm ( mm) včetně obvodového svislého vnějšího zateplení extrudovaným polystyrénem STYRODUR 3035 CS v tl. 50 mm a výšce zateplení 600 mm. Pro zvýšení odolnosti na účinky tahu a ohybu, bude mezi řady bednících tvarovek umístěna vodorovná žebírková výztuž 2x R Ø 10 mm. Tvarovky budou umístěny na střed základového pasu a budou vylity betonem C 20/25 XC2. Betonová základová deska tl. 150 mm bude provedena z betonu C 20/25 XC2 s vyztužením KARI z drátu 2x Ø 5 mm s oky 100/100 mm. Vyztužení základové desky bude provedeno v ploše u spodního i horního líce desky. V místech budoucího provedení nenosných příček bude vložena ke spodnímu líci desky síť KARI z drátu Ø 6 mm s oky 100/100 mm v pásu šířky 1,20 m osově vůči příčkám. Pod základovou deskou bude proveden hutněný násyp ze štěrkodrtě HDK frakce 0-64 mm v tl. 100 mm. Základové konstrukce budou provedeny min. do nezámrzné hloubky, tj mm od upraveného terénu (upravený terén je navržen v úrovni -0,300 m). V základových pasech budou provedeny prostupy pro přípojky inženýrských sítí a také pro ležaté části vnitřních rozvodů. Pro vedení splaškové kanalizace budou osazeny PVC chráničky Ø 200 mm. Pro vedení vodovodu budou osazeny PVC chráničky Ø 100 mm. Pro vedení elektro budou osazeny plastové chráničky DN 50 mm. Dále bude do obvodových základových pasů osazeno uzemnění RD. Uvedené uzemnění bude realizováno z ocelové pásoviny Ø 50/3 mm. Vývody uzemnění budou umístěné v rozích obvodových základových pasů (3x) a také jako uzemnění v místě navrženého hlavního domovního rozvaděče (1x ZÁDVEŘÍ, m.č. 103). V místech umístění komínového tělesa je navrženo rozšíření základového pasu na šířku mm. Rozšíření bude délky 600 mm. Na takto rozšířený základový pas bude umístěna tvarovka ztraceného bednění šířky 400 mm a výšky 250 mm. Podrobné řešení základových konstrukcí je patrné z výkresu D Půdorys základů. Svislé obvodové nosné stěny a vnitřní nosné stěny rodinného domu budou realizovány jako zděné z pórobetonových bloků YTONG přesné tvárnice tl. 250 mm v pevnostní třídě P4-500 o rozměrech 250 x 249 x 599 mm na systémové lepidlo. Vnitřní nenosné příčky budou realizované jako zděné z pórobetonových bloků YTONG přesná příčkovka tl. 150 mm a 100 mm v pevnostní třídě P2-500 o rozměrech 150 x 249 x 599 mm, resp. 100 x 249 x 599 mm na systémové lepidlo. Pro zateplovací fasádu obvodových nosných stěn bude použit certifikovaný zateplovací systém izolantem z fasádního polystyrenu 70 F v tl. 120 mm. Na veškeré vnitřní povrchy budou provedeny štukové vápenocementové omítky v souvrství dle výpisu skladeb (viz odst. 17. Výpis vrstvených konstrukcí). Veškeré vnitřní povrchy budou vymalovány finální malbou 2x PRIMALEX PLUS (PRIMALEX POLAR) včetně penetrace. Svislá obvodová stěna arkýře bude vytvořena z ocelových sloupků kotvených přes ocelové plotny do ŽB věnců a výplňového zdiva z přesných tvárnic YTONG tl. 250 mm upravených na požadovaný rozměr. Ocelové sloupky budou provedeny z uzavřeného čtvercového profilu 80 x 80 x 3 mm (JÄCKEL) výšky mm. Sloupky budou kotveny přes ocelové plotny (patní desky) 200 x 200 x 8 mm do spodního věnce a horního překladu. Patní desky budou kotveny ocelovými rozevřenými pracnami 40/4 mm do ŽB věnce, popř. překladu. V rodinném domě je navrženo jedno komínové těleso HELUZ typ IZOSTAT DUO. Komínové těleso je vícevrstvé, jedno průduchové, s keramicku vložkou, umístěné v OBYTNÉM PROSTORU (m.č. 102). Konstrukčně je komínové těleso složeno z podkladové desky HPD (o rozměrech 400 x 400 x 45 mm), komínové tvarovky tvaru U HELUZ HU (o rozměrech 400 x 200 x 249 mm), vnitřní tenkostěnné izostatické keramické vložky ø 200 mm a nadstřešních komínových prstenců GRAND HCP A (o rozměrech 400 x 400 x 80 mm, odstín červený). Dále bude komín vybaven příslušenstvím dle dodavatele komínového systému (dvířková tvarovka, sopouchová tvarovka, komínová dvířka, trámové kotvení, krycí deska, komínový límec). Výška komínového tělesa je celkem 8,45 m (základní část Stránka č. 4/8

7 PROJEKTOVÁ DOKUMENTACE PRO ÚZEMNÍ SOUHLAS A OHLÁŠENÍ STAVBY zak. č. 285/14 D.1.2 STAVEBNĚ - KONSTRUKČNÍ ŘEŠENÍ Novostavba rodinného domu parc. č. 1314/1, 1315/1; k. ú Skřečoň komína 7,25 m - tvarovky HU + ukončovací část komína 1,20 m - prstence GRAND HCP). Do komínového tělesa bude zaústěn sopouch pro napojení kouřovodu od krbových kamen DN 180. Odvod kondenzátu z kouřovodu je napojený na ležaté potrubí vnitřní kanalizace KG DN 100 osazené systémem kondenzační jímky. Vybírací otvor komína bude umístěn dle požadavků výrobce a bude orientován do OBYTNÉHO PROSTORU (m.č. 102). Ukončení komína - nadstřešní část - bude provedeno pomocí betonových systémových prstenců GRAND HCP A (jedno průduchový prstenec, imitace zdiva, barva červená). Komínové těleso bude zakončeno systémovou betonovou krycí deskou HDZB v rozměru 540 x 540 x 50 mm. Stropní konstrukci nad přízemím RD bude tvořit montovaný systém z keramických nosníků, keramických vložek s přebetonováním a nesystémové ocelové I - profily I 180 a I 200. Keramické vodorovné nosníky budou systému POT v délkách 1,75 m až 4,75 m (viz výkres D Výkres stropu nad přízemím). Nosníky budou osazeny na obvodové nosné stěny přízemí v osových vzdálenostech 500 mm a 625 mm. Na tyto nosníky budou osazeny keramické MIAKO vložky výšky 190 mm a 80 mm pro osové vzdálenosti 500 mm a 625 mm. Následně bude provedeno přebetonování v tl. 60 mm z betonu C 20/25 XC1 s vyztužením z KARI sítě z drátu Ø 6 mm s oky 100/100 mm. Keramické POT nosníky budou uloženy na nosném zdivu. V místě schodišťového prostoru bude provedena výměna změna směru kladení nosníků. POT nosníky výměny budou kotveny pomocí ocelový L - profilů 2x 6/50/75 mm délky 1,8 m. L profily budou navařeny na ocelovou výztuž POT nosníků a na ocelový I - profil I 180. Nesystémové ocelové I profily budou sloužit pro vynesení ocelových sloupků krovu. Budou umístěny v rovině stropní konstrukce a budou tvořit skrytý průvlak. Umístění profilů je patrné z PD (výkres č. D Výkres stropu nad přízemím). Uložení ocelových I - profilů bude vždy minimálně 125 mm na cementovou maltu. Pro otvory v nosných stěnách budou použity systémové nosné překlady YTONG NOP šířky 250 mm a výšky 249 mm (pro otvory o stavební šířce do m) a nesystémové nosné překlady z ocelových I- profilů 2x I180 (pro otvory o stavební šířce nad mm). Uložení ocelových I- profilů bude vždy minimálně 250 mm na cementovou maltu na betonová lůžka o výšce 150 mm z betonu C20/25 XC1. Lůžka budou vyztužena pomocí armokoše z KARI sítě 6x 100/100 mm, k hornímu líci se navíc přidá 1x KARI síť 6x 100/100 mm. Na horní pásnice I- profilů budou navařeny třmínky ŽB věnce probíhajícího nad ním. Uložení systémových překladů NOP bude provedeno dle předpisu výrobce, min. 200 mm do maltového lože. V podkroví budou překlady nad otvory v obvodových nosných stěnách tvořit ztužující ŽB věnce dle popisu viz níže. Pro otvory v arkýři bude proveden ve spodní části okenního otvoru ŽB ztužující věnec z betonu C 20/25 XC1 o šířce 250 mm a výšce 250 mm včetně vodorovné žebírkové výztuže 4x R Ø 12 mm včetně kovových třmínků R Ø 8 mm á 200 mm. Jako překlad pro otvory v arkýři bude proveden monolitický překlad z betonu C 20/25 XC1 o šířce 250 mm a výšce 250 mm včetně vodorovné žebírkové výztuže 2x R Ø 12 mm + 2x R Ø 14mm u spodního líce a 2x R Ø 14 mm u horního líce včetně kovových třmínků R Ø 8 mm á 150 mm. Do ŽB věnce a překladu budou kotveny přes ocelové plotny ocelové sloupky svislé obvodové stěny arkýře. Pro otvory v nenosných příčkách budou použity systémové nenosné překlady YTONG NEP šířky 100 a 150 mm a výšky 249 mm (pro otvory o stavební šířce do 900 mm). Uložení systémových překladů NEP bude provedeno dle předpisu výrobce, min. 120 mm do maltového lože. V podkroví budou překlady nad otvory v nenosných stěnách tvořit ztužující ŽB věnce dle popisu viz níže. Na nosných zděných stěnách bude proveden ztužující ŽB věnec z betonu C 20/25 XC1 o šířce 250 mm a výšce 250 mm včetně vodorovné žebírkové výztuže 4x R Ø 12 mm včetně kovových třmínků R Ø 8 mm á 200 mm. Nad vnitřními příčkovými stěnami v podkroví budou provedeny ztužující ŽB věnce o šířce 100 a 150 mm a výšce 120 mm včetně vodorovné žebírkové výztuže 4x R Ø 8 mm včetně třmínků R Ø 6 mm po á 300 mm. Věnce budou propojeny v uzavřený systém v 1. NP přes celoplošnou stropní konstrukci. V podkroví budou věnce pod pozednicemi propojeny přes štítové stěny s věnci na štítech. V místě balkonových dveří, v m.č. 201 LOŽNICE, bude snížena výška ŽB ztužujícího věnce probíhajícího štítovou zdí na 200 mm, popřípadě možné vedení ŽB věnce v úrovni skladby střešní konstrukce. V rodinném domě je navržena jedna balkonová deska. Deska bude provedena z betonu C 25/30 XC2 v tl. 180 mm s krytím 30 mm. Maximální vyložení desky od líce ztužujícího věnce bude mm. Deska bude zakotvena do systému ztužujícího ŽB věnce a stropní konstrukce pomocí izolačního prvku HALFEN HIT BX 12/10 (ISO nosník). ISO nosník bude osazen po celé délce balkonové desky. Výztužné pruty ISO nosníku budou zataženy přes ŽB věnec do horní nadbetonávky Stránka č. 5/8

8 PROJEKTOVÁ DOKUMENTACE PRO ÚZEMNÍ SOUHLAS A OHLÁŠENÍ STAVBY zak. č. 285/14 D.1.2 STAVEBNĚ - KONSTRUKČNÍ ŘEŠENÍ Novostavba rodinného domu parc. č. 1314/1, 1315/1; k. ú Skřečoň stropní konstrukce, kde budou řádně provázány s výztuží stropu. Balkonová deska bude vyztužena konstrukční výztuží 2 Ø R 12 mm. Na spodním okraji bude vyztužena plošně pomocí KARI z drátu Ø 6 mm s oky 100/100 mm. Na horním okraji bude vyztužena plošně pomocí KARI z drátu Ø 8 mm s oky 100/100 mm. V rozích bude provedeno lemování z L profilu s délkou strany 400 mm. Po celém obvodu bude provedeno lemování z Ø R 8/150 mm. V přízemí RD je navrženo vnitřní ŽB monolitické schodiště (schodišťová deska s nabetonovanými stupni). Šířka schodišťového ramene je navržena 1,0 m. Schodišťových stupňů bude 15 o výšce 195 mm a šířce 231 mm. ŽB schodišťová deska bude provedena z betonu C 20/25 XC2 v tl. 160 mm. Schodiště bude uložené na základu šířky 400 mm a hloubky 300 mm, dále pak na obvodové stěně v drážce na hloubku 150 mm (do drážky bude zatažena nosná výztuž schodišťové desky) a do stropní konstrukce bude schodišťová deska kotvena zatažením prutů hlavní nosné výztuže desky do stropní desky k tomu účelu upravené (viz detaily dodavatele stropní konstrukce). Vyztužení bude provedeno hlavní nosnou výztuží R10/200 mm, rozdělovací výztuží R8/200 mm a v plochách pomocí KARI z drátu Ø 6 mm s oky 100/100 mm. Konstrukce schodiště bude doplněna o vnitřní zábradlí dřevěné madlo ve výšce 900 mm nad hranou stupně. V podkroví je navrženo stahovací půdní schodiště Triant Demont Therm, které bude umístěné v místě podhledu CHODBY (m.č. 201). Rozměry stahovacího schodiště jsou navrženy 700 x mm. Střešní konstrukce rodinného domu bude sedlová a bude provedena z dřevo-ocelového vaznicového systému. Uložení dřevěných prvků krovu na obvodové zdivo bude vždy provedeno přes těžký asfaltový pás. Nosný systém krovu bude umístěn na dřevěné pozednice 160/140 mm a ocelové pozednice 2x U160. Kotvení pozednic krovu bude provedeno pomocí ocelové pásoviny 40/4 mm délky mm, á 1,5 m. Pásovina bude kotvena do pozednice pomocí vrutů do dřeva 10/60 mm a do stropní konstrukce bude kotvena chemickou kotvou M10, délky 150 mm. Pásovina musí být napnutá. Pozednice budou navíc kotveny pomocí závitových tyčí průměru 20 mm po á 1,50 m do ŽB věnce pod pozednicí. Ocelové pozednice budou vytvořeny svařením profilů 2x U 160 mm. Pozednice musí být po délce precizně svařeny. Ocelové pozednice budou použity v místě přesahů střešní konstrukce, přené umístění viz výkres č. D Výkres krovu. Dále bude konstrukce krovu vytvořena dřevěnými krokvemi 80/180 mm a dřevěnými oboustrannými kleštinami 60/160 mm. Kleštiny budou uchyceny ke krokvím pomocí 2 kusů svorníků ø 12,0 mm a pomocí 4 kusů hřebíků 6,0/200 mm z každé strany. Dřevěné kleštiny budou zaklopeny dřevěným celoplošným bedněním z dřevěných desek tl. 25 mm. Celkové zavětrování konstrukce krovu bude provedeno Ondřejovými kříži v dimenzi 120/40 mm. Ocelové vaznice budou vytvořeny svařením profilů 2x U120 mm a 2x U 160 mm. Umístění ocelových vaznic viz výkres č. D Výkres krovu. Vaznice musí být po délce precizně svařeny v čelech a s přeplátováním plechy tl. 8,0 mm, rozměru 120/120 mm. Profily vždy osazovat na stojato. Vaznice budou uloženy nad kleštinami a budou přichyceny do každé krokve. Ocelové sloupky byly navrženy z profilů 2x U120 mm po délce provařeného svarem tl. 3,0mm. Svar bude proveden na obou stranách délky 300 mm s mezerou 300 mm. Na celou konstrukci sedlové střechy bude umístěna pojistná difúzní fólie BRAMAC PRO. Sedlová střecha bude pokryta kontralatěmi 40/60 mm a laťováním 40/60 mm v osové vzdálenosti dle požadavků výrobce krytiny (max. 340 mm pro daný typ krytiny). Střešní konstrukce bude pokryta betonovou skládanou krytinou BRAMAC MORAVSKÁ TAŠKA PLUS v odstínu černém. V bezprostřední blízkosti prostupu komína střešním pláštěm bude osazen střešní výlez popsaný v odstavci Střešní výlez. Ten bude sloužit k revizním činnostem spojeným s údržbou komínového tělesa. Pro tento účel bude mezi komínové těleso a střešní výlez instalována ochrana střešní krytiny v podobě stoupací plošina BRAMAC UNI délky 400 mm. Systém stoupací plošiny se bude skládat z držáku, háku a stoupací plošiny. Hák bude osazen na střešní krytinu BRAMAC MORAVSKÁ TAŠKA PLUS. Střecha bude opatřena sněhovými zábranami typ BRAMAC - protisněhové háky, množství a rozmístění háků odpovídá sklonu střešní roviny a sněhové oblasti. Protisněhové háky budou instalovány u okapní hrany a v ploše střešní roviny. Pro prostup potrubí odvětrání vnitřní kanalizace bude použita speciální střešní taška BRAMAC a to typ taška pro odvětrání BRAMAC DUROVENT. Přesah střechy bude podbit dřevěným obkladem tl. 16 mm s lazurovým nátěrem odstín hnědý. Poznámka: Před vlastní montáží střešního pláště nutno upřesnit přesný počet a rozmístění bezpečnostních a ochranných prvků. Stránka č. 6/8

9 PROJEKTOVÁ DOKUMENTACE PRO ÚZEMNÍ SOUHLAS A OHLÁŠENÍ STAVBY zak. č. 285/14 D.1.2 STAVEBNĚ - KONSTRUKČNÍ ŘEŠENÍ Novostavba rodinného domu parc. č. 1314/1, 1315/1; k. ú Skřečoň V podkroví RD bude proveden zavěšený SDK podhled z kovového roštu z CD profilů na krokvové nástavce a stavěcí třmeny včetně osazení sádrokartonovými protipožárními deskami GKF tl. 12,5 mm. Všechny nároží sádrokartonových konstrukcí budou vyztuženy rožky pro sádrokarton z pozinkovaného plechu. V provozech se zvýšenou relativní vlhkostí (koupelna) budou sádrokartonové konstrukce provedeny z protipožárních impregnovaných sádrokartonových desek GKFB 1x tl. 12,5 mm včetně penetrace podkladu. Spoje mezi sádrokartonovými deskami budou bandážovány. Spoje budou tmeleny a broušeny. V rozích a koutech bude provedeno tmelení akrylátovým tmelem. Hrany budou opatřeny profily z pozinkovaného plechu pro sádrokarton, přetmeleny a přebroušeny. Pro připevňování sádrokartonových desek budou použity samořezné šrouby pro sádrokarton délky 35 mm. Veškeré vnitřní povrchy budou vymalovány finální malbou 2x PRIMALEX PLUS (PRIMALEX POLAR) včetně penetrace. Na obvodové základové betonové tvarovky ztraceného bednění bude provedeno svislé vnější zateplení extrudovaným polystyrénem STYRODUR 3035 CS v tl. 50 mm a výšce 600 mm. Tepelná izolace v podlahách přízemí bude z podlahového polystyrenu 100 S tl. 100 mm ( mm). Kročejová izolace v podlahách podkroví bude provedena z tepelné izolace z minerálních vláken ISOVER N 2,5 v tl. 25 mm. Po obvodě jednotlivých místností bude provedena dilatace podlahové konstrukce od svislých konstrukcí tepelnou izolací tl. 5 mm. Izolace bude provedena v rámci roznášecí vrstvy z betonové mazaniny. Pro zateplovací fasádu obvodových nosných stěn bude použit certifikovaný zateplovací systém s izolantem z fasádního polystyrenu 70 F v tl. 120 mm. Ve stropní konstrukci nad podkrovím a v šikminách v podkroví bude umístěna tepelná izolace z minerálních vláken v tl. 240 mm (160 mm + 80 mm). Podlahy přízemí rodinného domu jsou navrženy v tl. 175 mm. Na vodorovnou hydroizolaci proti zemní vlhkosti bude provedena tepelná izolace z podlahového polystyrenu 100 S tl. 100 mm (50 mm + 50 mm), fólie z polyetylénu a betonová mazanina z betonu C 16/20 tl. 60 mm. Finální nášlapná vrstva bude provedena z laminátových desek na izolaci z pěnového PE MIRELON s celkovou tl. 10 mm nebo keramické dlažby do lepícího tmele s celkovou tl. 10 mm včetně vyrovnávací a lepící vrstvy. Po obvodě jednotlivých místností bude provedena dilatace podlahové konstrukce od svislých konstrukcí tepelnou izolací tl. 5 mm. Izolace bude provedena v rámci roznášecí vrstvy z betonové mazaniny. Podlahy v podkroví rodinného domu jsou navrženy v tl. 100 mm. Na vodorovnou nosnou konstrukci stropu bude provedena kročejová izolace z minerálních vláken ISOVER N 2,5 v tl. 25 mm, fólie z polyetylénu a betonová mazanina z betonu C 16/20 tl. 60 mm. Finální nášlapná vrstva bude provedena z laminátových desek na izolaci z pěnového PE MIRELON s celkovou tl. 10 mm nebo keramické dlažby do lepícího tmele s celkovou tl. 10 mm včetně vyrovnávací a lepící vrstvy. Po obvodě jednotlivých místností bude provedena dilatace podlahové konstrukce od svislých konstrukcí tepelnou izolací tl. 5 mm. Izolace bude provedena v rámci roznášecí vrstvy z betonové mazaniny. Před provedením finálních nášlapných vrstev bude provedeno vystěrkování povrchu stěrkovací hmotou do 2-4 mm (pokud bude potřebné). Podlaha balkonu je navržena v tl. 90 mm. Na vodorovnou nosnou konstrukci balkonové desky bude provedena hydroizolace z asfaltového pásu HYDROBIT V60 S35 tl. 4 mm, spádová vrstva z betonové mazaniny z betonu C 16/20v tl mm. Finální nášlapná vrstva bude provedena z mrazuvzdorné keramické dlažby do lepícího tmele s celkovou tl. 10 mm včetně vyrovnávací a lepící vrstvy. d) hodnoty užitných, klimatických a dalších zatížení uvažovaných při návrhu nosné konstrukce: Zatěžovací hodnoty pro jednotlivé konstrukční prvky (základové konstrukce, stěnové konstrukce, konstrukce stropu, střešní konstrukce) jsou uvedené ve statické části PD (D Statické posouzení). e) návrh zvláštních, neobvyklých konstrukcí nebo technologických postupů: Navržený rodinný dům nevyžaduje návrh zvláštních, neobvyklých konstrukcí nebo technologických postupů. Bude se jednat o standardní a zavedené konstrukce a technologické postupy, které vyplývají z výrobních předpisů výrobců použitých stavebních materiálů. Stránka č. 7/8

10 PROJEKTOVÁ DOKUMENTACE PRO ÚZEMNÍ SOUHLAS A OHLÁŠENÍ STAVBY zak. č. 285/14 D.1.2 STAVEBNĚ - KONSTRUKČNÍ ŘEŠENÍ Novostavba rodinného domu parc. č. 1314/1, 1315/1; k. ú Skřečoň f) zajištění stavební jámy: Stavební jáma pro realizaci předmětného rodinného domu nevyžaduje zvláštní technologické postupy popř. jiné řešení. Bude se jednat o zajištění likvidace dešťových vod, které bude nutné likvidovat na pozemku stavebníka. Dále bude nutné ochránit vykopanou základovou spáru před účinky povětrnostních vlivů (déšť, mráz, sníh apod.). V případě nedodržení těchto postupů je nutné dohodnout se statikem návrh řešení. g) technologické podmínky postupu prací, které by mohly ovlivnit stabilitu vlastní konstrukce, případně sousední stavby: Bude se jednat o standardní a zavedené konstrukce a technologické postupy, které vyplývají z výrobních předpisů výrobců použitých stavebních materiálů. Z uvedeného vyplývá, že se nebudou realizovat zvláštní popř. neobvyklé konstrukce, které by mohly ovlivnit stabilitu vlastní konstrukce, případně sousední stavby. h) zásady pro provádění bouracích a podchycovacích prací a zpevňovacích konstrukcí či prostupů: Navržený rodinný dům je novostavba a z tohoto důvodu nebudou prováděné bourací a podchycovací práce nebo zpevňovací konstrukce či prostupy. i) požadavky na kontrolu zakrývaných konstrukcí: Všechny zakrývané konstrukce (betonáže, hydroizolace, tepelné izolace, instalace atd.), které budou realizovány, budou před zakrytím kontrolovány zástupcem stavebníka (technickým dozorem investora) popř. stavebníkem. O kontrole bude proveden zápis do stavebního deníku. j) seznam použitých podkladů, norem, technických předpisů, odborné literatury, výpočtových programů apod: ČSN EN Eurokód 1: Zatížení konstrukcí Část 1-1: Obecná zatížení ČSN EN Eurokód 5: Navrhování dřevěných konstrukcí k) specifické požadavky na rozsah a obsah dokumentace pro provádění stavby, případně dokumentace zajišťované jejím zhotovitelem: Na rozsah a obsah projektové dokumentace nejsou kladeny žádné speciální požadavky. Poznámka: Projektová dokumentace pro územní souhlas a ohlášení stavby je zpracovaná dle novelizované vyhlášky č. 499/2006 Sb., o dokumentaci staveb, přílohy č. 5. Veškeré úpravy a změny v projektové dokumentaci je nutné předem projednat a odsouhlasit dodavatelem projektové dokumentace. V Brně dne: 28. května 2014 Vypracoval: Ing. Lukáš Poláček Stránka č. 8/8

11 PŮDORYS ZÁKLADŮ M 1:50 1 A C B základová deska HH -0,175 SH - 0,325 bednící blok HH -0,325 SH -0,825 základový pas HH -0,825 SH -1,575 štěrkový podsyp HH -1,575 SH -1, , základová deska HH -0,175 SH - 0,325 bednící blok HH -0,325 SH -0,825 základový pas HH -0,825 SH -1,575 štěrkový podsyp HH -1,575 SH -1, PPR DN ,575 PPR DN ,175 A A -0, Vnější líc vytyčovacího obdélníku základová deska HH -0,175 SH - 0,325 bednící blok HH -0,325 SH -0,575 základový pas HH -0,575 SH -1,175 štěrkový podsyp HH -1,175 SH -1,275-1, PPR DN PPR DN PPR DN PPR DN ,575 3 Prostup pro instalační potrubí zemního kolektoru TČ, 2x DN základová deska HH -0,175 SH - 0,325 bednící blok HH -0,325 SH -0,825 základový pas HH -0,825 SH -1,575 štěrkový podsyp HH -1,575 SH -1, základová deska HH -0,175 SH - 0,325 bednící blok HH -0,325 SH -0,825 základový pas HH -0,825 SH -1,575 štěrkový podsyp HH -1,575 SH -1, B A B C VÝPIS OBJEMŮ ZÁKLADOVÝCH KONSTRUKCÍ NÁZEV PRVKU Beton pro základové pasy Beton pro bednící bloky Beton pro podkladní zákl. desku Bednící bloky tl. 400 mm Tepelná izolace základů Plošná výztuž (3,08 kg/m 2 ) Vodorovná výztuž (0,617 kg/m) VÝPIS ZEMNÍCH PRACÍ NÁZEV PRVKU Skrývka ornice Výkopy pro základové pásy Štěrkový podsyp Zemina pro násypy MATERIÁL PRVKU C 20/25 C 20/25 C 20/25 Styrodur C3035 síť KARI ø5/100/100 žebírková ør10 VÝŠKA [mm] PLOCHA [m 2 ] 170,3 16,18 0,000 = 219,350 m n.m. (Bpv) Vypracoval OBJEM [m 3 ] , TL. [mm] VÝŠKA [mm] POZNÁMKY Ing. Lukáš Poláček PLOCHA [m 2 ] - - OBJEM [m 3 ] 17,43 5,26 69,37 10,41 19,05-20,52 152, Σ 33,1 VÁHA [kg] ,1 93, ,3 vytěžená zemina bude skladována na pozemku stavebníka štěrkové podsypy budou provedeny pod základové pasy a desku pro násypy bude využita zemina z výkopových prací a skrývek zeminy POZNÁMKY 1 m 3 tvarovek = 0,72 m 3 betonu v místech základových pasů do celkové plochy započítán 10% prořez Plošná výztuž (4,44 kg/m 2 ) síť KARI ø6/100/ ,6-522,23 armokoš,výztuž pod příčkami,+10% prořez Svislá výztuž (0,617 kg/m) žebírková ør ,34 do bednících tvarovek, 2ks/1tvarovku; 208 m Vodorovná výztuž (0,888 kg/m) - - vložena mezi řady bednících tvarovek; 152 m průměr dle HG posudku, vytyčovací obdélník +2,0 m, zemina bude skladována na pozemku stavebníka Skrývka zeminy pro vyrovnání terénu ~ uvažováno po skrývce ornice, vytěžená zemina bude skladována na pozemku stavebníka POZNÁMKA : 1) Veškeré skladby konstrukcí, postup provedení konstrukcí a použité materiály a skladby jsou podrobně popsané v technické zprávě. 2) Vnitřní instalace (vodovod, kanalizace, vytápění, elektro) budou provedeny podle podkladů specialistů. 3) Veškeré rozměry jsou kótovány v milimetrech a koordinačních rozměrech. 4) Pro základové konstrukce (monolitické pasy, beton ztraceného bednění) je použit beton C 20/25 XC2. 5) ŽB základová deska bude provedena v tl. 150 mm z betonu C 20/25 XC2 s výztuží z KARI sítě 2x Ø R5 mm s oky 100 x 100 mm. KARI síť bude provedena u horního a dolního líce základové desky. Nároží a veškerá napojení výztuží základů budou řádně provázána dle schémat platných pro věnce a překlady ve třech vrstvách nad sebou v rámci monolitických částí a ve dvou vrstvách nad sebou v rámci částí vytvořených z vylévaných betonových tvárnic. Veškeré výztuže ve tvaru L určené k provazování nároží a napojení základů budou provedeny z průměrů R12. 6) K uzemnění bleskosvodu a hlavního domovního rozvaděče bude využita ocelová pásková ocel 50/3 mm, která bude umístěna v obvodových základových betonových pasech. Bude provedeno 5 vývodů (3x hromosvod, 1x elektro rozvaděč). 7) Prostupy základovými pasy pro vedení jednotlivých přípojek inženýrských sítí budou provedeny z trub PVC DN 100 (vodovod), PVC DN 200 (kanalizace), z plastové chráničky DN 50 (elektro). 8) Jednotlivé části základových konstrukcí jsou barevně odlišeny a kótovány příslusnou barvou. Černou barvou líc betonových základových pasů, oranžovou barvou líc základových bednících bloků, okrovou barvou kótování vedení splaškové a dešťové kanalizace, modrou barvou kótování vedení vodovodní přípojky, červenou barvou kótování vedení elektro přípojky). 9) Vytyčovací obdélník je vztažen k vnějšímu líci navržených základových pasů. 10) Obvodové betonové bednící bloky budou z vnějšího líce svisle zatepleny extrudovaným polystyrénem STYRODUR 3035 CS v tl. 50 mm a výšky 600 mm. 11) Osové okótování je vztaženo k vnějšímu líci obvodového nosného zdiva bez zateplení. 12) Všechny změny v projektu musí být konzultovány a odsouhlaseny zhotovitelem projektové dokumentace popř. jím pověřenou osobou. 13) Bednící tvarovky budou vyztuženy svislou žebírkouvou výztuží R10 délky mm (spojení ze základovým pasem) a vodorovnou výztuží 2x R10. 14) Základové pasy budou vytvořeny jako železobetonové monolitické - vyztužení pomocí armokošů z KARI 6x100/100mm LEGENDA SÍTÍ : nově budovaný vodovodní domovní rozvod (PE 100 RC SDR 11/ PN16 DN 32/4,4 mm) vedení zemnícího pásku žebírková ør12 nově budovaný domovní elektro rozvod (CYKY 4Bx16) nově budovaná přípojka dešťové kanalizace (PVC DN 125) nově budovaná přípojka splaškové kanalizace (PVC DN 125) Výškový systém: vývod zemnícího pásku - LEGENDA : líc vnějších a vnitřních nosných kcí líc betonových základových pasů líc základových bednících bloků vnější líc vytyčovacího obdélníku kótování vnitřních instalací 72,82 výztuž nároží + 20% napojení; 82 m POUŽITÝ BETON C 20/25 XC2 POUŽITÁ VÝZTUŽ B 500 A ( R) KRYTÍ VÝZTUŽE 40 mm S VZOROVÝ ŘEZ ZÁKLADOVÝM PASEM : -0,300-0, ,175-0,425-1,575 0,000-0,325-1,675 SCHÉMA VYTYČOVACÉHO OBDÉLNÍKU: SCHÉMA ZÁKLADOVÉ DESKY : , VYTYČOVACÍ SCHÉMA ZÁKL. KONSTRUKCÍ : Zodp. projektant Kontroloval Koordinace Stavebník Místo stavby Parcela stavby Stavba: NOVOSTAVBA RD Ing. Martin Zaoral Ing. Martin Zaoral Michael Smejkal Obsah: PŮDORYS ZÁKLADŮ Petra a Martin Vronkovi, 1. Máje 88, Bohumín - Skřečoň Bohumín - Skřečoň, ul. Polní, okr. Karviná parc. č. 1314/1, 1315/1; k.ú. Skřečoň D.1.2 STAVEBNĚ KONSTRUKČNÍ ŘEŠENÍ P:\Projekty\ES\14285 Bohumín-Skřečoň\03 PD\14285 Bohumín-Skřečoň, Vronkovi, PD.pln Paré Revize Formát Datum Stupeň Číslo zákazky Měřítko: 1:50 0 4x A4 Květen 2014 ÚS a OS 285/14 Označení části: D

12 VÝKRES STROPNÍ KONSTRUKCE NAD 1.NP M 1:50, 1:25 A C B Prostup vytápění D V2 STROPNÍ VĚNEC V1: M 1: D +2,825 +2, PODÉLNÁ ŽEBÍRKOVÁ VÝZTUŽ R12, dl. 6,0 m S14 D1 S13 S14 V S06 S09 S09 S08 S D D D S S03 S S01 S A A Prostup kanalizace S03 S01 S02 2 TŘMÍNEK R8, dl. 0,76 m, á 200 mm S02 S02 S02 V1 S04 D S11 S07 V1 S10 V2 D S07 S10 Schodišťový prostor S12 S02 S01 S05 STROPNÍ VĚNEC V2: M 1: D +2,825 +2,575 1 PODÉLNÁ ŽEBÍRKOVÁ VÝZTUŽ R12, dl. 6,0 m S S07 S04 Prostup odvětrání S04 S07 V1 V1 3 TŘMÍNEK R8, dl. 0,76 m, á 200 mm V2 Prostup kanalizace V3 Prostup vytápění a vodovodu V B STROPNÍ VĚNEC V3: M 1: PODÉLNÁ ŽEBÍRKOVÁ VÝZTUŽ R12, dl. 6,0 m A B C VÝPIS PRVKŮ STROPU NAD PŘÍZEMÍM OZN. S02 S04 S05 S06 S07 S08 NÁZEV PRVKU Vložka MIAKO 19/50 PTH Nosník POT 175/902 Nosník POT 175/902 Nosník POT 425/902 DÉLKA (mm) Výškový systém: 0,000 = 219,350 m n.m. (Bpv) Vypracoval Zodp. projektant Kontroloval Koordinace Stavebník Místo stavby Parcela stavby Stavba: NOVOSTAVBA RD Ing. Lukáš Poláček Ing. Martin Zaoral Ing. Martin Zaoral Michael Smejkal POČET (ks) Ocelový nosník 2x I Ocelový nosník 2x I 200 ŠÍŘKA (mm) VÝŠKA (mm) S01 Vložka MIAKO 8/50 PTH S03 S09 S10 S11 S12 S13 S Petra a Martin Vronkovi, 1. Máje 88, Bohumín - Skřečoň Bohumín - Skřečoň, ul. Polní, okr. Karviná parc. č. 1314/1, 1315/1; k.ú. Skřečoň D.1.2 STAVEBNĚ KONSTRUKČNÍ ŘEŠENÍ Obsah: VÝKRES STROPNÍ KONSTRUKCE NAD 1.NP P:\Projekty\ES\14285 Bohumín-Skřečoň\03 PD\14285 Bohumín-Skřečoň, Vronkovi, PD.pln S POZNÁMKA Nosníky podélně svařeny a osazeny na roznášecí prahy, celkem 4x I180 D1 Balkonová deska ,95 m 3 Beton C 25/30 XC2 + výztuž viz Poznámka popř. DET.02 - č.v. D POZNÁMKY: Vložka MIAKO 8/62,5 PTH Vložka MIAKO 19/62,5 PTH Nosník POT 400/ Nutné zkrácení na dl mm, spolupůsobí s prvkem S12 Nosník POT 475/ Nutné zkrácení na dl mm Nosníky podélně svařeny a osazeny na roznášecí prahy, celkem 2x I200 Ocelový L - profil 2x 6/50/ Stropní výměna, spolupůsobí s prvkem S05, celkem 6x L6/50/75 ISO - nosník HALFEN HIT-BX 12/ Výztužné pruty zatáhnout do stropní konstrukce, řádně provázát s výztuží stropu ISO-nosník HALFEN HIT-BX-MOD 12/ Stropní výměna, spolupůsobí s prvkem S05 D Dobetonování ,4 m 3 Beton C 25/30 XC1 + 2x KARI 6/100/100 1) Kótování systémových os je vztaženo k vnějšímu líci obvodového nosného zdiva bez zateplení. 2) Veškeré skladby konstrukcí, postup provedení konstrukcí, použité materiály a skladby jsou podrobně popsané v technické zprávě. 3) Prostupy pro vnitřní instalace (vodovod, kanalizaci, vytápění) budou provedeny podle podkladů specialistů. 4) Veškeré rozměry jsou kótovány v milimetrech a koordinačních rozměrech. 5) Stropní konstrukce bude provedena jako montovaná z POT nosníků a MIAKO vložek. Tato konstrukce bude doplněna ocelovými U nosníky pro vynesení ocelových sloupků krovu a a ocelovými L - profily pro vynesení stropní výměny. 6) U nosníky budou osazeny na betonové roznášecí prahy výšky 150 mm, délky 300 mm a šířky dle šířky stěny. Roznášecí prahy budou vyztuženy u horního i spodního líce KARI sítí 2x 8/100/100 mm. 7) Nabetonování stropní konstrukce bude provedeno z betonu C 25/30 XC2 v tl. 60 mm s plošným vyztužením KARI sítí 1x 6/100/100 mm. 8) Dobetonování v ploše stropní konstrukce budou provedeny z betonu C 25/30 XC2 s plošným vyztužením KARI sítí 2x 6/100/100 mm, tl. 250 mm. 9) Ztužející ŽB věnec bude proveden z podélné kovové výztuže 4x R12 a kovových třmínků R8 á 200 mm včetně betonu C 20/25 XC1. 10) Balkonová deska bude vyztužena betonářskou výztuží 2x R12 + 2x R12, v ploše bude vyztužena sítí KARI 6/100/100 u dolního líce a KARI 8/100/100 u horního líce. Lemování podél celého obvodu bude provedeno z R8/150. V rozích bude doplněna výztuž R12 zohýbana do tvaru L 10) Použitá kovová výztuž bude tříky B 500A (10505-R). 11) Při provádění stropní konstrukce je nutné dodržet veškeré požadavky a postupu předepsané výrobcem. 12) Všechny změny v projektu musí být konzultovány a odsouhlaseny zhotovitelem projektové dokumentace popř. jím pověřenou osobou. +2,825 +2, TŘMÍNEK R8, dl. 0,76 m, á 200 mm POUŽITÝ BETON C 25/30 XC2 POUŽITÁ VÝZTUŽ B 500 A ( R) KRYTÍ VÝZTUŽE 25 mm Paré Revize Formát Datum Stupeň Číslo zákazky Měřítko: 1:50, 1:25 0 4x A4 Květen 2014 ÚS a OS 285/14 Označení části: D

13 VÝKRES KROVU M 1:50 A C B K02 K04 K05 K S S02 A A S K K01 K08 K06 K07 K06 K08 K B A B C TYPICKÝ ŘEZ M 1: K03 160/140 POZNÁMKY /180 K xU120 K ) Pro dřevěné konstrukce je použito řezivo pevnostní třídy C DŘEVO TŘÍDY C24 OCEL S 230 (FE 360) Výškový systém: ,000 = 219,350 m n.m. (Bpv) S /140 K02 2) Kotvení pozednice bude provedeno pomocí ocelové pásoviny 40/4 mm délky mm, á 1,5 m. Pásovina bude kotvena do pozednice pomocí vrutů do dřeva 10/60 mm a do stropní konstrukce bude kotvena závitovou tyčí M10 délky 150 mm na chemickou kotvu. Pozednice budou navíc kotveny pomocí závitových tyčí ø 20 mm po á 1,50 m do ŽB věnce pod pozednicí. 3) Veškeré skladby konstrukcí, postup provedení konstrukcí a použité materiály a skladby jsou podrobně popsané v technické zprávě. 4) Veškeré rozměry jsou kótovány v milimetrech a koordinačních rozměrech. 38 2x 60/160 K07 2xU120 S02 2xU160 K04 2xU120 S01 80/180 K04 5) Klempířské konstrukce budou realizovány z pozinkovaného plechu tl. 0,6 mm (žlaby, svody, oplechování, atd.). Dimenze okapových žlabů DN 125 mm a svodů DN 100 mm. 6) Jako doplňková hydroizolační vrstva navržena podstřešní difuzní fólie BRAMAC PRO. Není nutné řešit dodatečná opatření - sklon střešní konstrukce 38 je větší, než minimální požadovaný sklon 22 pro použití dodatečných opatření. 7) Skládaná krytina bude položena z betonové krytiny BRAMAC MORAVSKÁ TAŠKA PLUS, odstín černý, včetně systémových doplňků (hřebenáče, atd.) na laťování v osové vzdálenosti dle požadavků výrobce krytiny (max. 330 mm pro daný typ krytiny). 8) Svislé nosné konstrukce jsou naznačeny bez finálních povrchových úprav plnou čárou. Vnější obrys obvodových stěn je naznačen čárkovanou čárou. 9) Všechny změny v projektu musí být konzultovány a odsouhlaseny zhotovitelem projektové dokumentace popř. jím pověřenou osobou. 10) Před vlastní montáží střešního pláště nutno upřesnit přesný počet a rozmístění bezpečnostních a ochranných prvků Vypracoval Ing. Lukáš Poláček VÝPIS PRVKŮ KROVU OZN. K01 K02 K03 K04 K05 K06 K07 K08 S01 S02 NÁZEV PRVKU Dřevěná pozednice, 160/140 mm Ocelová vaznice, 2x U160 Dřevěná krokev, 80/180 mm Dřevěná kleština, 60/160 mm Ondřejovy kříže, 120/40 mm DÉLKA (mm) POČET (ks) Ocelová pozednice, 2x U Dřevěná pozednice, 160/140 mm Ocelová vaznice, 2x U max Ocelový sloupek, 2x U Ocelový sloupek, 2x U POZNÁMKA Oboustranná, jednostranná Příčné ztužení v rovině střechy, prkna Svařeno s vaznící K04 a stropním nosníkem 2x I200 Svařeno s vaznící K05 a stropním nosníkem 2x I180 Zodp. projektant Kontroloval Koordinace Stavebník Místo stavby Parcela stavby Stavba: NOVOSTAVBA RD Obsah: VÝKRES KROVU Ing. Martin Zaoral Ing. Martin Zaoral Michael Smejkal Petra a Martin Vronkovi, 1. Máje 88, Bohumín - Skřečoň Bohumín - Skřečoň, ul. Polní, okr. Karviná parc. č. 1314/1, 1315/1; k.ú. Skřečoň D.1.2 STAVEBNĚ KONSTRUKČNÍ ŘEŠENÍ Paré Revize Formát Datum Stupeň Číslo zákazky Měřítko: 1:50 0 4x A4 Květen 2014 ÚS a OS 285/14 Označení části: D P:\Projekty\ES\14285 Bohumín-Skřečoň\03 PD\14285 Bohumín-Skřečoň, Vronkovi, PD.pln

14 DETAIL PROVEDENÍ PATY ZDIVA RD M 1:10 - výmalba - štuková tenkovrstvá vápenocementová omítka 2 mm - stavební tmel 2 mm - výztužná sklotextilní síťovina - stavební tmel 2 mm - zděný pórobetonový blok YTONG, P mm - stavební tmel 3 mm - zateplovací fasádní systém včetně fasádního polystyrenu 70 F 120 mm - stavební tmel 3 mm - výztužná sklotextilní síťovina - stavební tmel 3 mm - probarvená tenkovrstvá omítka 3 mm Systémová hmoždinka pro zateplovací fasádu laminátové desky tl. 7 mm 7 mm - izolace z pěnového PE, MIRELON 3 mm - betonová mazanina C 16/20 60 mm - PE fólie - tepelná izolace podlahového polystyrenu 100 S (2x 50 mm) 100 mm - izolace asfaltový pás HYDROBIT V60 S35 4 mm - betonová základová deska z betonu C 20/25 včetně výztuže z KARI sítě 2x 5/100/100 mm 150 mm - štěrkopískový podsyp 100 mm - rostlý terén POZNÁMKA: 1) Veškeré skladby konstrukcí, postup provedení konstrukcí a použité materiály a skladby jsou podrobně popsané v souhrnné technické zprávě. 2) Veškeré délkové kóty jsou kótovány v milimetrech a skutečných rozměrech. Výškové kóty jsou kótovány v metrech a jsou vztažené k relativnímu výškovému systému objektu 0,000 = podlaha přízemí. 3) Všechny změny v projektu musí být konzultovány a odsouhlaseny zhotovitelem projektové dokumentace popř. jím pověřenou osobou. Vytažení vodorvné hydroizolace na obvodovou stěnu 250 mm Dřevěná krycí lišta Dilatace konstrukce podlahy - tepelná izolace tl. 5mm 7 0,000 - štěrková drť frakce 4-8 mm 100 mm - rostlý terén Hliníková zakládací lišta, systémová Soklová omítka ,175 Betonový zahradní obrubník (50 x 250 mm) do oboustranné opěrky z betonu C 12/15-0,350-0,300 2x ør ,325-0,425 KARI síť ø5/100/100 Betonové tvarovky ztraceného bednění, 400 x 400 x 250 mm Vodorovná žebírková výztuž 2x ør10 Zateplení základové konstrukce STYRODUR C3035, tl. 50 mm 2x ør10-0,825 Výškový systém: 0,000 = 219,350 m n.m. (Bpv) Vypracoval Ing. Lukáš Poláček Zodp. projektant Ing. Martin Zaoral Kontroloval Ing. Martin Zaoral Svislá žebírková výztuž 2x ør10, dl mm, kotvení na aktivovaný cement, do vrtů v základových pasech hl. 300 mm Základový pas z prostého betonu, rozměry dle statického výpočtu Koordinace Stavebník Místo stavby Parcela stavby Stavba: Michael Smejkal Petra a Martin Vronkovi, 1. Máje 88, Bohumín - Skřečoň Bohumín - Skřečoň, ul. Polní, okr. Karviná parc. č. 1314/1, 1315/1; k.ú. Skřečoň Paré Revize Formát 0 2x A4 Vyztužení základového pasu - armokoš z KARI sítě ø6/100/100 mm, řádně provázané v rozích a napojeních NOVOSTAVBA RD Datum Stupeň Květen 2014 ÚS a OS D.1.2 STAVEBNĚ KONSTRUKČNÍ ŘEŠENÍ Obsah: DETAIL PROVEDENÍ PATY ZDIVA RD Číslo zákazky Měřítko: 1:10 285/14 Označení části: D P:\Projekty\ES\14285 Bohumín-Skřečoň\03 PD\14285 Bohumín-Skřečoň, Vronkovi, PD.pln

15 DETAIL BALKONOVÉ DESKY M 1:10 Kovová konstrukce zábradlí včetně dřevěné výpně - palubky tl. 16 mm, hnědý nátěr - mrazuvzdorná keramická dlažba tl. 8 mm včetně flexibilního lepidla 10 mm - betonová mazanina ve spádu 2%, beton C 16/20, tl mm 75 mm - izolace asfaltový pás HYDROBIT V60 S35 4 mm - železobetonová monolitická balkonová deska 180 mm - stavební tmel 3 mm - výztužná sklotextilní síťovina - stavební tmel 3 mm - probarvená tenkovrstvá omítka 3 mm laminátové desky tl. 7 mm 7 mm - izolace z pěnového PE, MIRELON 3 mm - betonová mazanina C 16/20 60 mm - PE fólie - kročejová izolace z minerální vlny ISOVER N2,5 25 mm - nabetonovaná stropní deska z betonu C 20/25 včetně výztuže z KARI sítě 6/100/100 mm 170 mm - keramická stropní vložka MIAKO 8/50(62,5), 19/50(62,5) 80 mm - stavební tmel 2 mm - výztužná sklotextilní síťovina - stavební tmel 2 mm - štuková tenkovrstvá vápenocementová omítka 2 mm - výmalba POZNÁMKA: 1) Veškeré skladby konstrukcí, postup provedení konstrukcí a použité materiály a skladby jsou podrobně popsané v souhrnné technické zprávě. 2) Veškeré délkové kóty jsou kótovány v milimetrech a skutečných rozměrech. Výškové kóty jsou kótovány v metrech a jsou vztažené k relativnímu výškovému systému objektu 0,000 = podlaha přízemí. 3) Vyztužení balkonové desky bude provedeno dle statického posouzení, které je samostatnou součástí PD. 4) Pro eliminaci tepelného mostu je použit systémový ISO nosník HALFEN HIT-BX, dl. 1,0 m, popř. HALFEN HIT- BX-MOD, dl. 0,2 m. +2, , Okapnička, pozink. plech, tl. 0,6 mm, RŠ 200 mm KARI síť ø8/100/100 Kotvení zábradlí přes roznášecí plech 10/100/100 mm chemickou kotvou 4x M10 dl. 60 mm 2% +2,850 2x ør12 ør8/150 KARI síť ø6/100/100 Keramický sokl, v = 100 mm 2x ør12 ISO nosník HALFEN HIT-BX (+Q) 12/10, dl. 1,0 m Systémová hmoždinka pro zateplovací fasádu 250 Dřevěná krycí lišta Dilatace konstrukce podlahy - tepelná izolace tl. 5mm Keramicko-betonový stropní nosník POT, dl. dle výkresu stropu Výškový systém: 0,000 = 219,350 m n.m. (Bpv) ,925 +2,830 +2,575 5) Všechny změny v projektu musí být konzultovány a odsouhlaseny zhotovitelem projektové dokumentace popř. jím pověřenou osobou. - výmalba - štuková tenkovrstvá vápenocementová omítka 2 mm - stavební tmel 2 mm - výztužná sklotextilní síťovina - stavební tmel 2 mm - zděný pórobetonový blok YTONG, P mm - stavební tmel 3 mm - zateplovací fasádní systém včetně fasádního polystyrenu 70 F 120 mm - stavební tmel 3 mm - výztužná sklotextilní síťovina - stavební tmel 3 mm - probarvená tenkovrstvá omítka 3 mm Vypracoval Zodp. projektant Kontroloval Koordinace Stavebník Místo stavby Parcela stavby Stavba: NOVOSTAVBA RD Ing. Lukáš Poláček Ing. Martin Zaoral Ing. Martin Zaoral Michael Smejkal Petra a Martin Vronkovi, 1. Máje 88, Bohumín - Skřečoň Bohumín - Skřečoň, ul. Polní, okr. Karviná parc. č. 1314/1, 1315/1; k.ú. Skřečoň Paré Revize Formát Datum Stupeň 0 2x A4 Květen 2014 ÚS a OS D.1.2 STAVEBNĚ KONSTRUKČNÍ ŘEŠENÍ Obsah: DETAIL BALKONOVÉ DESKY Číslo zákazky Měřítko: 1:10 285/14 Označení části: D P:\Projekty\ES\14285 Bohumín-Skřečoň\03 PD\14285 Bohumín-Skřečoň, Vronkovi, PD.pln

16 D STATICKÉ POSOUZENÍ Vypracoval Zodp. projektant Kontroloval PROXIMA projekt, s.r.o. Ing. Martin Zaoral Ing. Martin Zaoral Koordinace Stavebník Místo stavby Parcela stavby Stavba: Michael Smejkal NOVOSTAVBA RD Obsah: STATICKÉ POSOUZENÍ Petra a Martin Vronkovi, 1. Máje 88, Bohumín - Skřečoň Bohumín - Skřečoň, ul. Polní, okr. Karviná parc. č. 1314/1, 1315/1; k.ú. Skřečoň D.1.2 STAVEBNĚ KONSTRUKČNÍ ŘEŠENÍ P:\Projekty\ES\14285 Bohumín-Skřečoň\03 PD\14285 Bohumín-Skřečoň, Vronkovi, PD.pln Paré Revize Formát Datum Stupeň Číslo zákazky Měřítko: 0 Květen 2014 ÚS a OS 285/14 Označení části: D

17 Stránka 1 (51)

18 POUŽITÁ LITERATURA, SOFTWARE : EUROKÓD ZÁSADY NAVRHOVÁNÍ KONSTRUKCÍ EUROKÓD 1 ZATÍŽENÍ KONSTRUKCÍ EUROKÓD 2 NAVRHOVÁNÍ BETONOVÝCH KONSTRUKCÍ EUROKÓD 3 NAVRHOVÁNÍ OCELOVÝCH KONSTRUKCÍ EUROKÓD 5 NAVRHOVÁNÍ DŘEVĚNÝCH KONSTRUKCÍ EUROKÓD 6 NAVRHOVÁNÍ ZDĚNÝCH KONSTRUKCÍ EUROKÓD 8 NAVRHOVÁNÍ KONSTRUKCÍ ODOLNÝCH PROTI ZMĚTŘESENÍ ČSN ISO HODNOCENÍ EXISTUJÍCÍCH KONSTRUKCÍ STATICKÉ TABULKY PŘÍRUČKA PRO STAVEBNÍ INŽENÝRY 1 4 TECHNICKÝ PRŮVODCE 4 ING. ST. NOVÁK - STAVITELSKÁ STATIKA BAŽANT STAVEBNÁ MECHANIKA 1 3 SBORNÍKY PŘÍSPĚVKŮ KONFERENCE SANACE PŘÍRUČKA PRO HODNOCENÍ EXISTUJÍCÍCH KONSTRUKCÍ ČVUT V PRAZE 2007 STAVEBNÍ ZÁKON 183/2006 A JEHO PROVÁDĚCÍ PŘEDPISY PRŮZKUMY A OPRAVY STAVEBNÍCH KONSTRUKCÍ PUME, ČERMÁK A SPOL. SBORNÍK PŘÍSPĚVKŮ KONFERENCE ZAKLÁDÁNÍ STAVEB SBORNÍKY PŘÍSPĚVKŮ KONFERENCE SANACE DOKUMENTACE objektu v digitální podobě zpracovaná Ing. M. Zaoral Hodnocení radonového indexu pozemku Zempola sdružení Stránka 2 (51)

19 1. TECHNICKÁ ZPRÁVA AKCE : 1.1 Objednatel (Investor) Ing. Martin Zaoral Trýbova 530/ Brno IČ: tel.: ; mail: martin.zaoral@seznam.cz 1.2 Stavebník manželé Vronkovi 1.3 Umístění stavby Bohumín-Skřečoň, okr. Karviná 1.4 Zpracovatel projektové dokumentace statické části Gajdošova 4392/ , Brno - Židenice IČ : , DIČ :CZ Bankovní spojení : / 0300 mail : spicka@proximaprojekt.cz, web : Zodpovědná osoba : Ing. Martin Špička, Tel.: Autorizace : Statika a dynamika staveb, Geotechnika autorizace v oboru statika a dynamika staveb, č , v oboru geotechnika, č živnostenské oprávnění: Živnostenský list čj. ZUMB/4863/2008/Bal/4 Projektová činnost ve výstavbě 1.5 Charakteristika zadání V rámci projektové dokumentace byly provedeny návrhy na žádost objednatele provedeny níže popsané návrhy : - návrh konstrukce krovu v dimenzích. - kontrola stability stěn : svislé nosné konstrukce (výška stěny, příčné ztužení objektu atd.). - návrh šířky a výšky monolitických základových pasů (základového systému). Stránka 3 (51)

20 Výpočty byly provedeny s tím, že se nejedná o poddolované území ani území nespadá do žádné z kategorií poddolování, nebyly zadány pro zkoumání případné smykové plochy a stabilita zemních těles. 1.6 Popis navrženého konstrukčního systému úprav Návrh konstrukce krovu v dimenzích Krov bude vytvořen ze dřeva třídy C24 jako vaznicová soustava. Prvky budou vytvořeny v průřezech : Pozednice 160/140mm kotvené řádně do železobetonových věnců pomocí trnů průměru 20mm a 1.50m. Krokve 80/180mm a maximálně 1.0m Kleštiny v každé vazbě 2 x 60/160mm. Tyto vazné kleštiny budou ke krokvím uchyceny pomocí 2 kusů svorníků průměru 12.0mm + pomocí 4ks hřebíků 6.0/200mm z každé strany. Vaznice, sloupky, průvlaky viz. schéma níže. Konstrukce krovu bude řádně ošetřena proti cizopasným škůdcům a to i ve všech řezech, zádlabech a vrtech. Toto bude na stavbě průběžně kontrolováno a bude-li zjištěno pochybení, bude konstrukce na vrub zhotovitele rozebrána, řádně ošetřena a opět složena. Uložení dřevěných prvků na žb věnci bude vždy provedeno přes těžký asfaltový pás nebo PVC hydroizolační fólii. Vaznice musí být po délce precizně provařeny v čelech a s přeplátováním plechy 120/120/8.0mm oboustranně, svary použít tl. 5.0mm ovařené. Profily vždy osazovat nastojato!!! Sloupky byla navrženy z profilů 2 x U č. 120mm po délce provařeného svarem tl. 3.0mm na obou stranách, délka svaru 300mm s mezerou 300mm. Sloupky budou navařeny přímo k vaznicím svary výše uvedenými a dále pak budou spoje vyztuženy pomocí L 100/100/8.0mm navařeného mezi sloupky a vaznice, z obou stran sloupku. Sloupky budou v patách navařeny k ocelovým průvlakům Ocelové průvlaky budou v objektu vytvořeny tři z profilů níže uvedených ve schématu, po délce provařeného svarem tl. 3.0mm na obou stranách, délka svaru 300mm s mezerou 300mm. Profily vždy osazovat nastojato!!! Průvlaky budou podporovány na žb věncích a budou součástí stropní konstrukce, tedy budou řádně obetonovány dle typových podkladů výrobce stropu : Případně je možné příčky v 1.NP vytvořit jako nosné v tloušťkách 250mm se základem a do těchto sloupky krovu zapřít. Stránka 4 (51)

21 Pozednice budou řádně zakotveny do stropní konstrukce dle detailu níže, pozednice budou navíc kotveny pomocí závitových tyčí průměru 20mm a 1.50m do žb věnce pod pozednicí : Svislé nosné konstrukce Tyto budou tvořeny z tvárnic Ytong tloušťky 250mm pevnostní třídy P4-500 zděné na tenkovrstvou maltu, kromě první řady tvárnic, která bude vyzděna na cementovou matlu tloušťky 20mm (srovnání). Postupy pro zdění budou dodržovány dle pokynů dodavatele systému. Jako svislé nosné stěny jsou uvažovány všechny obvodové. Jako smykové stěny jsou uvažovány obvodové a vnitřní stěny v tloušťkách 250mm. Stropní nosná konstrukce, věnce a překlady ŽB věnce na objektu budou vytvořeny nad všemi obvodovými stěnami a nad vnitřními stěnami z betonu C 20/25 XC1. Překlady budu použity systémové pod věnci. Nad obvodovými stěnami a vnitřními ztužujícími stěnami v tloušťkách 250mm Stránka 5 (51)

22 budou vytvořeny žb věnce v dimenzích 250/min. 250mm. Vyztužení těchto věnců bude provedeno pomocí 2R14 u spodního líce a 2R14 u horního líce, třmínky R8/200mm. Nad vnitřními příčkovými stěnami budou vytvořeny věnce o výškách minimálně 120mm. Vyztužení těchto věnců bude provedeno pomocí 2R8 u spodního líce a 2R8 u horního líce, třmínky R6/300mm (případně armokošem z KARI 5x100/100mm). Věnce budou propojeny v uzavřený systém v 1.NP přes celoplošnou stropní konstrukci. Ve 2.NP budou věnce 250/250mm pod pozednicemi propojeny přes štítové stěny s věnci na štítech a také na vnitřních stěnách. V případě použití věnce jako překladu budou ke spodnímu líci přidány 2R12 a třmínky zhuštěny na R8/150mm. Kotevní délky budou vždy 45 profilů. Propojení nároží, všech zalomení a napojení věnců bude vždy provedeno dle následujících schémat : Detaily provádění stropů Porotherm (výběr) : Stránka 6 (51)

23 Stránka 7 (51)

24 Schodišťové železobetonové rameno je uvažováno s napojením do stropní konstrukce pomocí zatažení podélných výztužných prutů na délky alespoň 1000mm. Schodišťová deska bude vytvořena v tloušťce 160mm, tato musí být uložena na základu, v nosné stěně a na stropní konstrukci k tomuto účelu upravenou. ŽB schodiště ŽB deska schodiště bude vytvořena z betonu C 20/25 XC2 v tloušťce 160mm. Uložení schodiště bude na základu, dále pak na obvodové nosné stěně v drážce na hloubku 150mm (do této drážky bude zatažena nosná výztuž schodiště), v horní části budou výztužné pruty budou zataženy do stropní desky k tomuto účelu upravené. Vyztužení bude provedeno hlavní nosnou výztuží R10/200mm, rozdělovací R8/200mm a v plochách pomocí KARI 6x100/100mm. Stránka 8 (51)

25 Základový systém objektu Základová spára bude vytvořena na potřebné výškové úrovni dle schémat uvedených ve stavební části PD. Zemní pláň nesmí být znehodnocena deštěm, pojezdem či jinak. V takovém případě je nutné znehodnocenou pláň odtěžit do potřebné, zdravé, hloubky. Základová spára bude upravena přehutněním. Před prováděním bude proveden řádný průzkum základových poměrů a budou ověřeny předpoklady statického výpočtu. Základový systém bude sestávat ze základových pasů, hutněného násypu pod podlahovou nosnou deskou a z podlahové nosné desky. Všechny výše uvedené konstrukce jsou nedílnou součástí základového systému. Základové pasy budou vytvořeny do kopaných rýh a částečně pažené z betonu C 20/25 XC2. Hloubka přehutněné a zdravé základové spáry musí být vždy minimálně 1.20m pod upraveným terénem a zároveň minimálně 0.60m pod stávajícím terénem. Do krytí základové spáry je možné započítat i zvýšený okapový chodníček, tento však musí být vytvořen minimálně v šířce odpovídající potřebné hloubce základové spáry pod upraveným terénem. Šířka základových pasů byla určena na 600mm. Základové pasy budou vytvořeny pod všemi obvodovými stěnami a vnitřními stěnami tloušťky 250mm, vnitřní pasy budou tvořit uzavřený systém s obvodovými a budou vzájemně propojeny na všech koncích. Spodní části základových pasů budou vytvořeny jako železobetonové monolitické (vyztužení pomocí armokošů z KARI 6x100/100mm), horní části z bednících betonových tvárnic šířky 400mm vylévaných betonem a provázaných výztuží mezi sebou a s monolotickými základy. Nároží a veškerá napojení výztuží základů budou řádně provázána dle schémat platných pro věnce a překlady ve třech vrstvách nad sebou v rámci monolitických částí a ve dvou vrstvách nad sebou v rámci částí vytvořených z vylévaných betonových tvárnic. Veškeré výztuže ve tvaru L určené k provazování nároží a napojení základů budou provedeny z průměrů R12. Mezi základové pasy bude začištěna a přehutněna zemní pláň. Dále bude zahutněna vrstva ze štěrkodrtě HDK frakce 0 64mm (množství bude určeno dle situace na stavbě a horní vrstvičku zatáhnout zásypem o frakci 0 8mm do roviny, případně i s pískovým vsypem). Hutnit řádně po vrstvách o maximální výšce 100mm pomocí válce nebo vibrační desky o hmotnosti alespoň 750kg, konečná tloušťka vrstvy minimálně 100mm po zhutnění. Je počítáno vždy minimálně se šesti přejezdy přes každé místo. Požadovaný E def,02 = 45 MPa na horním líci této zhutněné vrstvy štěrkodrtě. Tento pak bude rovněž odzkoušen polními zkouškami pomocí zatěžovací desky. Na zhutněné násypy a bude uložena netkaná geotextílie v gramáži 150g/m 2. Podlahová nosná deska bude vytvořena v tloušťce 150mm z betonu C 20/25 XC2. Vyztužení desky bude provedeno v ploše u spodního i horního líce pomocí vázané výztuže a KARI sítí 5x100/100mm. Pod příčkové konstrukce je nutné vložit ke spodnímu líci podlahové nosné desky navíc KARI 6x100/100mm v pásu šířky 1.20m osově vůči příčkám. Veškerá napojení a rohy budou řádně provázány dle Stránka 9 (51)

26 schémat platných pro věnce a překlady. Prostupy a spáry budou zajištěny typovým izolačním profilem (např. od společnosti Sika, Franke, aj.). Veškeré prostupy je nutné před betonáží koordinovat s ostatními profesemi. Okolní zemní masív kolem objektu i pod objektem musí být řádně odvodněn. Schéma základů v řezu : 600 Armokoš z KARI 6x100/100mm řádně provázané v rozích a napojeních. Stránka 10 (51)

27 Vyložený balkon Balkonová deska bude vytvořena železobetonová z betonu C 25/30 XC2 v tloušťce 180mm s krytím 30mm. Maximální vyložení balkonové desky od líce žb věnce bude 1200mm. Deska bude zakotvena do systému žb věnce a stropů pomocí Izolačního prvku Halfen HIT-BX 12/10 při krytí 30mm umístěného po celé délce balkonu. Výztužné pruty z nosníku budou zataženy přes žb věnec do horní nadbetonávky stropní konstrukce, kde budou řádně provázány s výztuží stropu. Nosná konstrukce arkýře Vnitřní sloupky arkýře budou vytvořeny z Jäckelů 80/80/3.0mm. Tyto sloupky budou kotveny přes ocelové plotny 200/200/8.0mm do spodního věnce (ve výšce parapetu) a horního překladu. Spodní věnec bude vytvořen o minimální výšce 200mm s vyztužením dle popisu pro žb věnce, tedy 2R14 u spodního líce a 2R14 u horního líce, třmínky R8/200mm. Do tohoto věnce budou v předem určených umístěních zabetonovány patní desky pro sloupky, které budou kotveny vždy třemi ocelovými pracnami 40/4mm rozevřenými, případně budou desky navařeny k výztuži věnce. Tento žb věnec bude vytažen v okrajových ostěních arkýře svisle vzhůru a napojen do překladu arkýře. Překlad arkýře bude zapojen do celkového systému žb věnců v úrovni stropu nad 1.NP. Veškerá napojení věnců a překladů budou řádně provázány výztužemi. Překlad arkýře bude vyztužen 2R14+2R12 u spodního líce a 2R14 u horního líce, třmínky R8/150mm v 250/min. 250mm (při vyšší výšce překladu budou vytvořeny vyšší třmínky a podélné výztuže zahnuty dle bednění). Zejména je nutné dbát na řádné protažení výztuží v zalomeních arkýře a dále pak na zakotvení výztuží do navazujících částí žb věnce a to jak vodorovných, tak svislých. Zakotvení sloupků do překladu arkýře bude provedeno stejně jako do žb věnce v úrovni parapetu. 1.6 Definitivní průřezové rozměry jednotlivých konstrukčních prvků Viz. Projektová dokumentace. 1.7 Údaje o uvažovaných zatíženích ve statickém výpočtu V rámci výpočtu základových konstrukcí byla uvažována zatížení v charakteristických hodnotách : Proměnné užitné 1.5 kn/m 2 Sníh 1.0 kn/m 2 Vítr 25 m/s 1.8 Údaje o požadované jakosti navržených nosných materiálů Beton C20/25 XC2, Beton C25/30 XC2 Výztuž KARI, B500A,B Stránka 11 (51)

28 Malta zdící a spárovací cementová 5.0. Ytong P4-500 Dřevo třídy C24 Ocel S 235 (FE360) 1.9 Popis netradičních technologických postupů a zvláštních požadavků na provádění a jakost navržených konstrukcí V rámci výroby jde o konstrukce vytvářené klasickými metodami, které však vyžadují dostatečnou odbornost a zkušenost zhotovitele, který dokáže reagovat na nepředvídané skutečnosti v průběhu provádění. Přesné technologické postupy výroby konstrukcí budou navrženy v rámci případné výrobní dokumentace zhotovitelem Požadavky na kontrolu zakrývaných konstrukcí Je nutná odborná kontrola, případně přebírka, zastižené základové spáry geotechnikem nebo odborným geologem (v závislosti na zjištěných aktuálních podmínkách při provádění, základová spára musí být kvalitativně, únosností a prosedáním jednotná ve všech jejích úrovních a lokacích), hutněných násypů a zeminového tělesa, vyztužení žb konstrukcí, osazení překladů, vyzdění stěn, osazení sbíjených vazníků s jejich ztužením, atd. Třídy a kvalita betonových směsí budou doloženy průvodními listy. Zemní pláň a základová spára budou řádně přehutněny Zásady pro provádění bouracích a podchycovacích prací a zpevňovacích konstrukcí či prostupů Technologický postup prací, případných pažících konstrukcí, svahování a vytvoření požadovaných konstrukcí bude provedeno zhotovitelem. Osazení a konstrukční provedení prvků bude navrženo a provedeno dodavatelem v závislosti na technologických postupech a průběhu stavby. Tyto budou na stavbě pečlivě kontrolovány. Je třeba aby veškeré práce prováděli kvalifikovaní pracovníci pod vedením zkušených odborníků. Kvalita materiálů a předepsané postupy prací musí být přesně dodržovány. Na rozhodující práce musí být vypracovány technologické postupy. Při všech pracích je třeba dbát na dodržování příslušných bezpečnostních předpisů. Před prováděním bude proveden řádný průzkum základových poměrů a budou ověřeny předpoklady statického výpočtu. Stránka 12 (51)

29 1.12 Specifické požadavky na rozsah a obsah dokumentace zajišťované zhotovitelem stavby Přesné technologické postupy výroby konstrukcí budou navrženy v rámci případné výrobní dokumentace zhotovitelem. Konstrukce nových základů, hutněných vrstev a žb konstrukcí jsou náročné prvky vyžadující zkušenost a odbornost zhotovitele, který je schopen svým technickým vybavením, zaškolenými pracovníky a zejména reagováním na nenadálé události, vytvořit kvalitní a bezpečnou konstrukci. Dále upozorňujeme, že přesný technologický postup musí obsahovat jednotlivé fáze výstavby v návaznosti a proveditelnosti, přičemž je nutné zadat postupné odkopávání po úsecích a řádně rozepření výkopů. Po odkopání je nutné výkopy řádně rozepřít a zajistit, aby nemohlo dojít k deformaci zemního tělesa, ovlivnění okolních konstrukcí a zranění. Případně výkopy řádně svahovat. Z hlediska výkresových příloh se nejedná o prováděcí, výrobní nebo dílenskou dokumentaci, tato bude dle potřeby zpracována dodavatelem stavby v návaznosti na jeho technologické možnosti a zkušenosti Technologické podmínky postupu prací Při předání staveniště budou objednatelem zhotoviteli předány veškeré inženýrské sítě nalézající se v prostoru staveniště a o tomto bude učiněn zápis ve stavebním deníku. Sítě v prostoru stavby budou pak nesmazatelně a viditelně vyznačeny. Při případném zastižení HPV, nalezení vývěru nebo nastoupání vody do základové spáry je nutné bez prodlení kontaktovat projektanta a okolnostem přizpůsobit způsob založení objektu a provedení hydroizolačních vrstev. Navržené železobetonové konstrukce bude nutné po celou dobu jejich zrání, tedy 28 dní od betonáže, ošetřovat pomocí řádného kropení vodou celých 24 hodin denně, 7 dní v týdnu, případně bude použita jiná ochrana betonových konstrukcí při jejich zrání určená dle počasí, druhu betonové konstrukce, atd. Toto musí zajistit zhotovitel v rámci své organizace výstavby. Při návrhu technologického postupu výroby a zdění nových nosných a příčkových konstrukcí na podlahových a stropních plošných a liniových prvcích je nutné zohlednit následující zednické zásady, které budou konkrétně specifikovány odpovědným technologem výroby určeným zhotovitelem stavby : - V současné době vyráběné tvárnice, zejména příčkové, jsou výrobci dodávány v rozměrech, které umožňují rychlé a velice kvalitní zdění těchto prvků. Velké rozměry těchto tvárnic však vylučují potřebné množství spár, které by umožnily určitý pohyb a dotvarování stěn z důvodu průhybů stropních konstrukcí, vlastního dotvarování, pohybů objektu, pohybů reagujících na změny teplot nad podhledy a pod podhledy např. z vlivu výměny vzduchu VZT zařízeními, smršťování, ostatní charakteristiky provozu, atd. - Používání zdění na tenké spáry nebo pěnu rovněž snižuje celkovou schopnost stěn vyrovnávat se s výše uvedenými změnami a mnohými dalšími. Stránka 13 (51)

30 - Omítkové vrstvy na stěnách jsou vytvářeny tenké a tuhé, tyto vrstvy jsou velice náchylné na případné pohyby jejich podkladu, tedy tvárnic, které pak nemusejí přenést bez porušení. Již v návrhu počítat s celoplošným použitím kvalitní nosné perlinky nebo Rabicového pletiva. - Veškeré zděné stěnové konstrukce musí být vždy ukončeny řádným železobetonovým věncem na celou šířku stěny, jedná se o nosné stěny i příčkové stěny (specifikace viz. výše). Věnce pak musí být mezi sebou řádně propojeny v rozích a napojeních. - Stěnové konstrukce musí být vytvářeny vždy na odbedněných stropních konstrukcích, kterým musí být umožněny deformace od vlastní tíhy, tedy ponechat bez podepření minimálně 8 týdnů. - Příčky mají být založeny na pružné vrstvě, například těžké lepence a od stropní konstrukce se doporučují oddělit pružnou vrstvou (nutno respektovat průhyb vodorovné stropní konstrukce a u stropu vytvořit stlačitelnou vrstvu výšky 30mm). - Při provádění dlouhých rovinných konstrukcí (delších než m) je nutné vložit do každé ložné spáry pomocnou výztuž pro zdivo z důvodu dotvarování, smršťování a teplotní roztažnosti. - Příčky se kotví pomocí stěnových spon střídavě v každé druhé řadě. Na styku nosných stěn a příček uvážit rozdílná přetvoření těchto stěn od dotvarování a smršťování a zvolit případně vzájemné provázání zdiva pomocí stěnových spon. Zejména je nutné uvážit rozdílné smršťování stěn obvodových a vnitřních. - Na příčky je nutné celoplošně oboustranně počítat s použitím Rabicového pletiva, případně perlinky. - Při užití samozhutnitelných betonů respektovat nižší moduly pružnosti cca o 15% a jejich ostatní charakteristiky. Použití těchto betonů nutno přizpůsobit technologické postupy výroby a kvality betonových směsí. - Stěny a příčky je nutné vyzdívat po úsecích výšky maximálně 1.25m za den. - V rámci stěn, kde lze očekávat vznik a rozevření trhlin, budou navrženy dilatační spáry, příčky delší jak 4.0m. Tyto spáry budou procházet celou tloušťkou stěny, povrchovými úpravami i žb věnci, kde bude vynechána betonáž, ale výztužné pruty projdou přes dilatační vložku. Šířku dilatací nutné volit v závislosti na velikosti očekávaných objemových změn nebo jiných pohybů. Dilatační spáry budou řešeny při technickém dozoru stavby technologem výroby. - Příčkové konstrukce budou vždy ukončeny souběžně s podhledy nebo ve výšce dozdění jedné tvárnice a nikdy nesmí sloužit ani v budoucnu jako podpora stropní nebo střešní konstrukce. - V rámci sezóny je uvažováno s odklízením sněhu ze střešních rovin, zejména v oblastech spadu z vyšších střech nebo v oblastech návějí (nutno zajistit v rámci udržovacích prací na objektu). Veškeré výše uvedené zásady jsou uvedeny z důvodu snahy o vytvoření kvalitní konstrukce a budou konkretizovány a přesně specifikovány v rámci výrobní přípravy zhotovitele, který bude tyto a další skutečnosti řešit v rámci kompetencí svého určeného technologa stavby. Navržené železobetonové konstrukce bude nutné po celou dobu jejich zrání, tedy 28 dní od betonáže, ošetřovat pomocí řádného kropení vodou celých 24 hodin Stránka 14 (51)

31 denně, 7 dní v týdnu, případně bude použita jiná ochrana betonových konstrukcí při jejich zrání určená dle počasí, druhu betonové konstrukce, atd. Toto musí zajistit zhotovitel v rámci své organizace výstavby. Použití samozhutnitelných betonů je nutné předem povolit technologem výroby z důvodu jejich nižšího modulu pružnosti při stejných pevnostech (jež jsou požadovány v PD). Nižší modul pružnosti těchto betonů má za příčinu zvýšení jejich deformací. I přes veškerou snahu všech zúčastněných může v budoucnu dojít k vytvoření poruch na stěnových konstrukcích, které však nebudou mít vliv na únosnost nebo stabilitu objektu nebo jeho celku a budou zapraveny v rámci udržovacích prací na objektu. V rámci realizačního návrhu a provádění příčkových, obkladových a nosných konstrukcí musí být dodavatelem zohledněny rozdílné hodnoty smršťování, dotvarování a ostatních přetvoření železobetonových konstrukcí a konstrukcí z cihel nebo tvárnic a betonu, jakožto i zohlednění rozdílných tepelných roztažností konstrukcí a materiálů. Tyto hodnoty jsou závislé na času instalace konstrukcí a prvků do stavby, počasí, vlhkosti při zdění, relativní vlhkosti vzduchu, proudění vzduchu, stavu materiálu expedovaného od výrobce, přepravě, složení materiálu, výrobě na stavbě, rozměrových charakteristikách prvků a konstrukcí (tyto je nutné předem ověřit u výrobce, zda prakticky odpovídají určenému užití), povrchových úpravách, atd. Veškeré obložky, zárubně a dveřní rámy budou do stěn upevněny kloubově tak, aby mohli přenášet případné pohyby stěnových konstrukcí. Případné dilatace v rámci konstrukcí budou navrženy zhotovitelem. Navržené železobetonové konstrukce bude nutné po celou dobu jejich zrání, tedy 28 dní od betonáže, ošetřovat pomocí řádného kropení vodou celých 24 hodin denně, 7 dní v týdnu, případně bude použita jiná ochrana betonových konstrukcí při jejich zrání určená dle počasí, druhu betonové konstrukce, atd. Toto musí zajistit zhotovitel v rámci své organizace výstavby. Stránka 15 (51)

32 2.1 Návrh konstrukce krovu v dimenzích 2. STATICKÉ POSOUZENÍ Plné vazby uvažovány a max. 1.0m. Zatížení stálé Keramická nebo betonová taška 0.85 kn/m 2 Latě + kontralatě 0.15 kn/m 2 Tepelná izolace 0.26 x 0.15 = kn/m 2 Podhled 0.30 kn/m 2 γ Gj,sup = 1.35, γ Gj,inf = 1.15 Ψ 0 = 0.7, Ψ 1 = 0.5, Ψ 2 = 0.0 pro sníh na střeše Ψ 0 = 0.6, Ψ 1 = 0.2, Ψ 2 = 0.0 pro vítr Ψ 0 = 0.5, Ψ 1 = 0.2, Ψ 2 = 0.0 pro střechy při zatížení sněhem Proměnné Užitné 0.75 kn/m 2 neuvažováno současně se sněhem => do modelace zadán sníh jako vyšší zatížení. Sníh s k = 1.0 x 0.8 = 0.8 kn/m 2 střecha se sklonem 38 Součinitel expozice C e = 1.0 Tepelný součinitel C t = 1.0 Tvarový součinitel µ 1 = 0.80 Vítr q ref = ½ x 1.25 x 25 2 x 10-3 = kn/m 2 c e(z) = 1.40 pro výšku 5.90m součinitel expozice pro kategorii terénu III w e = x 1.40 x c pe kn/m 2 = x c pe kn/m 2 Stránka 16 (51)

33 sklon střešní roviny 38, směr větru 0 (při směru větru 90 vzniká pouze tah) : c pe,10 = F : -0.5; +0.7, G : -0.5; +0.7, H : -0.2; +0.4, I : -0.4, J : -0.5 tlak : w e,f = 0.70 x = kn/m 2 (F) w e,g = 0.70 x = kn/m 2 (G) w e,h = 0.4 x = kn/m 2 (H) w e,i = -0.4 x = kn/m 2 (I) sání w e,j = -0.5 x = kn/m 2 sání γ Q,1 = γ Q,i = 1.5, EQU ztráta statické rovnováhy + STR nadměrné přetvoření Materiál Jméno C24 Modul E MPa Poissonův souč Objemová hmotnost kg/m^3 Roztažnost 0 mm/m.k Stránka 17 (51)

34 Výpis materiálu Skupina prutů : 1/7 čís. Jméno jakost jednotková hmotnost kg/m délka m váha kg 1 2 obdélníky (60,160,100) C OBD (80,180) C Celková hmotnost konstrukce : kg Nátěrová plocha : m^2 Pruty Pruty makro prut uzel 1 uzel 2 délka m Rx deg průřez jakost OBD (80,180) C OBD (80,180) C OBD (80,180) C OBD (80,180) C OBD (80,180) C OBD (80,180) C obdélníky (60,160,100) C24 Stránka 18 (51)

35 Zatěžovací stavy Stav Jméno Popis 1 Vlastní váha Vlastní váha. Směr -Z 2 Stálé Stálé - Zatížení 3 Sníh Nahodilé - Sníh 4 Vítr Nahodilé - Vítr Skupina nahodilých zatížení Jméno Sníh Vítr Popis EC1 - typ zatížení Sníh EC1 - typ zatížení Vítr Kombinace Kombi Norma Stav souč. 1. EC - únosnost 1 Vlastní váha EC - únosnost 2 Stálé EC - únosnost 1 Vlastní váha EC - únosnost 2 Stálé EC - únosnost 3 Sníh EC - únosnost 1 Vlastní váha EC - únosnost 2 Stálé EC - únosnost 3 Sníh EC - únosnost 4 Vítr EC - únosnost 1 Vlastní váha EC - únosnost 2 Stálé EC - únosnost 4 Vítr EC - použitelnost 1 Vlastní váha EC - použitelnost 2 Stálé EC - použitelnost 3 Sníh EC - použitelnost 4 Vítr 1.00 Základní pravidla pro generování kombinací na únosnost. 1 : 1.35*ZS1 / 1.35*ZS2 2 : 1.35*ZS1 / 1.35*ZS2 3 : 1.35*ZS1 / 1.35*ZS2 / 1.50*ZS3 4 : 1.00*ZS1 / 1.00*ZS2 / 1.50*ZS3 5 : 1.35*ZS1 / 1.35*ZS2 6 : 1.35*ZS1 / 1.35*ZS2 / 1.50*ZS3 7 : 1.00*ZS1 / 1.00*ZS2 / 1.50*ZS3 8 : 1.35*ZS1 / 1.35*ZS2 / 1.50*ZS4 9 : 1.00*ZS1 / 1.00*ZS2 / 1.50*ZS4 10 : 1.35*ZS1 / 1.35*ZS2 / 1.35*ZS3 / 1.35*ZS4 11 : 1.00*ZS1 / 1.00*ZS2 / 1.35*ZS3 / 1.35*ZS4 Stránka 19 (51)

36 12 : 1.35*ZS1 / 1.35*ZS2 13 : 1.35*ZS1 / 1.35*ZS2 / 1.50*ZS4 14 : 1.00*ZS1 / 1.00*ZS2 / 1.50*ZS4 Základní pravidla pro generování kombinací na použitelnost. 1 : 1.00*ZS1 / 1.00*ZS2 2 : 1.00*ZS1 / 1.00*ZS2 / 1.00*ZS3 3 : 1.00*ZS1 / 1.00*ZS2 / 1.00*ZS4 4 : 1.00*ZS1 / 1.00*ZS2 / 0.90*ZS3 / 0.90*ZS4 Výpis všech zatěž. kombinací na únosnost 1/ 4 : +1.00*ZS1+1.00*ZS2 2/ 1 : +1.35*ZS1+1.35*ZS2 3/ 11 : +1.00*ZS1+1.00*ZS2+1.35*ZS3 4/ 11 : +1.00*ZS1+1.00*ZS2+1.35*ZS4 5/ 4 : +1.00*ZS1+1.00*ZS2+1.50*ZS3 6/ 9 : +1.00*ZS1+1.00*ZS2+1.50*ZS4 7/ 10 : +1.35*ZS1+1.35*ZS2+1.35*ZS3 8/ 10 : +1.35*ZS1+1.35*ZS2+1.35*ZS4 9/ 3 : +1.35*ZS1+1.35*ZS2+1.50*ZS3 10/ 8 : +1.35*ZS1+1.35*ZS2+1.50*ZS4 11/ 11 : +1.00*ZS1+1.00*ZS2+1.35*ZS3+1.35*ZS4 12/ 10 : +1.35*ZS1+1.35*ZS2+1.35*ZS3+1.35*ZS4 Výpis všech zatěž. kombinací na použitelnost 1/ 1 : +1.00*ZS1+1.00*ZS2 2/ 4 : +1.00*ZS1+1.00*ZS2+0.90*ZS3 3/ 4 : +1.00*ZS1+1.00*ZS2+0.90*ZS4 4/ 2 : +1.00*ZS1+1.00*ZS2+1.00*ZS3 5/ 3 : +1.00*ZS1+1.00*ZS2+1.00*ZS4 6/ 4 : +1.00*ZS1+1.00*ZS2+0.90*ZS3+0.90*ZS4 EUROCODE 5 - NÁVRH DŘEVĚNÝCH KONSTRUKCÍ, ENV Standardní výpis, extremy v prvcích. Makro :1 Prut :1 L=1.371m Pr. : 2 - OBD (80,180) Materiál : C24 Třída vlhkosti : 1 gamma m =1.30 k m =0.70 (obdélník) řez=1.371m kombi únos.=9 k mod = 0.90 Posudek únosnosti N Vy Vz Mx My Mz Návrhová síla 2.2[kN] 0.0[kN] -2.8[kN] 0.0[kNm] -1.9[kNm] 0.0[kNm] Návrhové napětí 0.2[MPa] 0.0[MPa] -0.3[MPa] 0.0[MPa] -4.5[MPa] 0.0[MPa] Limitní napětí 9.7[MPa] 1.7[MPa] 1.7[MPa] 1.7[MPa] 16.6[MPa] 16.6[MPa] Jedn. posudek Ohyb : 0.27 (5.1.6a) Smyk : 0.17 ( ) Stránka 20 (51)

37 Tah + ohyb : 0.29 (5.1.9a) Posudek stability Tlak (5.2.1) : 0.27 (5.2.1f) kcy=0.46 kcz=0.72 Ohyb (5.2.2) : 0.27 k crit=1.00 Maximální jednotkový posudek = průřez vyhovuje. Makro :2 Prut :2 L=2.996m Pr. : 2 - OBD (80,180) Materiál : C24 Třída vlhkosti : 1 gamma m =1.30 k m =0.70 (obdélník) řez=2.996m kombi únos.=12 k mod = 0.90 Posudek únosnosti N Vy Vz Mx My Mz Návrhová síla -5.0[kN] 0.0[kN] -3.0[kN] 0.0[kNm] -2.0[kNm] 0.0[kNm] Návrhové napětí -0.3[MPa] 0.0[MPa] -0.3[MPa] 0.0[MPa] -4.6[MPa] 0.0[MPa] Limitní napětí 14.5[MPa] 1.7[MPa] 1.7[MPa] 1.7[MPa] 16.6[MPa] 16.6[MPa] Jedn. posudek Ohyb : 0.28 (5.1.6a) Smyk : 0.18 ( ) Tlak + ohyb : 0.28 (5.1.10a) Posudek stability Tlak (5.2.1) : 0.34 (5.2.1f) kcy=0.38 kcz=0.19 Ohyb (5.2.2) : 0.28 k crit=1.00 Maximální jednotkový posudek = průřez vyhovuje. Makro :3 Prut :3 L=2.137m Pr. : 2 - OBD (80,180) Materiál : C24 Třída vlhkosti : 1 gamma m =1.30 k m =0.70 (obdélník) řez=0.000m kombi únos.=9 k mod = 0.90 Posudek únosnosti N Vy Vz Mx My Mz Návrhová síla -4.6[kN] 0.0[kN] 2.8[kN] 0.0[kNm] -1.9[kNm] 0.0[kNm] Návrhové napětí -0.3[MPa] 0.0[MPa] 0.3[MPa] 0.0[MPa] -4.5[MPa] 0.0[MPa] Limitní napětí 14.5[MPa] 1.7[MPa] 1.7[MPa] 1.7[MPa] 16.6[MPa] 16.6[MPa] Jedn. posudek Ohyb : 0.27 (5.1.6a) Stránka 21 (51)

38 Smyk : 0.17 ( ) Tlak + ohyb : 0.27 (5.1.10a) Posudek stability Tlak (5.2.1) : 0.30 (5.2.1f) kcy=0.62 kcz=0.36 Ohyb (5.2.2) : 0.27 k crit=1.00 Maximální jednotkový posudek = průřez vyhovuje. Makro :4 Prut :4 L=1.371m Pr. : 2 - OBD (80,180) Materiál : C24 Třída vlhkosti : 1 gamma m =1.30 k m =0.70 (obdélník) řez=1.371m kombi únos.=12 k mod = 0.90 Posudek únosnosti N Vy Vz Mx My Mz Návrhová síla 2.1[kN] 0.0[kN] -3.4[kN] 0.0[kNm] -2.3[kNm] 0.0[kNm] Návrhové napětí 0.1[MPa] 0.0[MPa] -0.4[MPa] 0.0[MPa] -5.4[MPa] 0.0[MPa] Limitní napětí 9.7[MPa] 1.7[MPa] 1.7[MPa] 1.7[MPa] 16.6[MPa] 16.6[MPa] Jedn. posudek Ohyb : 0.33 (5.1.6a) Smyk : 0.21 ( ) Tah + ohyb : 0.34 (5.1.9a) Posudek stability Tlak (5.2.1) : 0.33 (5.2.1f) kcy=0.46 kcz=0.72 Ohyb (5.2.2) : 0.33 k crit=1.00 Maximální jednotkový posudek = průřez vyhovuje. Makro :5 Prut :5 L=2.996m Pr. : 2 - OBD (80,180) Materiál : C24 Třída vlhkosti : 1 gamma m =1.30 k m =0.70 (obdélník) řez=2.996m kombi únos.=9 k mod = 0.90 Posudek únosnosti N Vy Vz Mx My Mz Návrhová síla -4.6[kN] 0.0[kN] -3.6[kN] 0.0[kNm] -2.0[kNm] 0.0[kNm] Návrhové napětí -0.3[MPa] 0.0[MPa] -0.4[MPa] 0.0[MPa] -4.7[MPa] 0.0[MPa] Limitní napětí 14.5[MPa] 1.7[MPa] 1.7[MPa] 1.7[MPa] 16.6[MPa] 16.6[MPa] Jedn. posudek Stránka 22 (51)

39 Ohyb : 0.28 (5.1.6a) Smyk : 0.22 ( ) Tlak + ohyb : 0.28 (5.1.10a) Posudek stability Tlak (5.2.1) : 0.34 (5.2.1f) kcy=0.38 kcz=0.19 Ohyb (5.2.2) : 0.28 k crit=1.00 Maximální jednotkový posudek = průřez vyhovuje. Makro :6 Prut :6 L=2.137m Pr. : 2 - OBD (80,180) Materiál : C24 Třída vlhkosti : 1 gamma m =1.30 k m =0.70 (obdélník) řez=0.000m kombi únos.=12 k mod = 0.90 Posudek únosnosti N Vy Vz Mx My Mz Návrhová síla -3.1[kN] 0.0[kN] 3.3[kN] 0.0[kNm] -2.3[kNm] 0.0[kNm] Návrhové napětí -0.2[MPa] 0.0[MPa] 0.3[MPa] 0.0[MPa] -5.4[MPa] 0.0[MPa] Limitní napětí 14.5[MPa] 1.7[MPa] 1.7[MPa] 1.7[MPa] 16.6[MPa] 16.6[MPa] Jedn. posudek Ohyb : 0.33 (5.1.6a) Smyk : 0.20 ( ) Tlak + ohyb : 0.33 (5.1.10a) Posudek stability Tlak (5.2.1) : 0.35 (5.2.1f) kcy=0.62 kcz=0.36 Ohyb (5.2.2) : 0.33 k crit=1.00 Maximální jednotkový posudek = průřez vyhovuje. Makro :7 Prut :7 L=4.722m Pr. : 1-2 obdélníky (60,160,100) Materiál : C24 Třída vlhkosti : 1 gamma m =1.30 k m =0.70 (obdélník) řez=0.000m kombi únos.=2 k mod = 0.60 Posudek únosnosti N Vy Vz Mx My Mz Návrhová síla 2.2[kN] 0.0[kN] 1.8[kN] 0.0[kNm] -1.1[kNm] 0.0[kNm] Návrhové napětí 0.1[MPa] 0.0[MPa] 0.1[MPa] 0.0[MPa] -2.2[MPa] 0.0[MPa] Limitní napětí 6.5[MPa] 1.2[MPa] 1.2[MPa] 1.2[MPa] 11.1[MPa] 11.1[MPa] Jedn. posudek Stránka 23 (51)

40 Ohyb : 0.20 (5.1.6a) Smyk : 0.12 ( ) Tah + ohyb : 0.22 (5.1.9a) Posudek stability Tlak (5.2.1) : 0.20 (5.2.1f) kcy=0.19 kcz=0.75 Ohyb (5.2.2) : 0.20 k crit=1.00 Maximální jednotkový posudek = průřez vyhovuje. Deformace s dotvarováním : w lim = 4500 / 350 = mm > 6.85 mm... VYHOVUJE. w lim = 1303 / 150 = 8.66 mm > 8.06 mm... VYHOVUJE. Reakce do podpor : Stránka 24 (51)

41 Návrh nové vaznice 1 q = kn/m M d = 1/12 x q x L 2 = 1/12 x x = 20.1 knm σ = 20.1 / (2 x 116 x 10-6 ) = kpa < kpa... VYHOVUJE vaznice 2 x U č. 160mm. w p = 5/384 x (12.46 / 1.15 x )/(210 x 2 x 9.25) x 0.8 = 0.011m w lim = L / 350 = 4.40 / 350 = m > m... VYHOVUJE vaznice 2 x U č. 160mm. Návrh nového sloupku pod vaznici 1 N b,rd = Χ x A x f y / γ M1 N b,rd = x 2 x 1700 x 10-6 x 235 x 10 3 / 1.25 λ = L y / i y = 2.7 / (2 x 0.015) = 90 λ = 90 / 93.9 = 0.96> Χ = N b,rd = 359 kn > 4.0 x = kn... VYHOVUJE ocelový průřez 2 x U č. 120mm. Návrh průvlaku pod sloupek 1 M d = x 4.0 / 4 = knm σ = / (2 x 214 x 10-6 ) = kpa < kpa... VYHOVUJE 2 x I č. 200mm. w p = (49.84 x x )/( 3 x 210 x 2 x 21.4 x 4.0) = 0.007m w lim = L / 400 = 4.0 / 400 = 0.01m > m... VYHOVUJE 2 x I č. 200mm. Návrh nové vaznice 2 q = kn/m M d = 1/12 x q x L 2 = 1/12 x x = 8.43 knm σ = 8.43 / (2 x 60.7 x 10-6 ) = kpa < kpa... VYHOVUJE vaznice 2 x U č. 120mm. w p = 5/384 x (12.46 / 1.15 x )/(210 x 2 x 3.64) x 0.8 = 0.005m w lim = L / 350 = 2.85 / 350 = m > m... VYHOVUJE vaznice 2 x U č. 120mm. Návrh nového sloupku pod vaznici 2 N b,rd = Χ x A x f y / γ M1 N b,rd = x 2 x 1700 x 10-6 x 235 x 10 3 / 1.25 λ = L y / i y = 2.7 / (2 x 0.015) = 90 λ = 90 / 93.9 = 0.96> Χ = N b,rd = 359 kn > 2.85 x = kn... VYHOVUJE ocelový průřez 2 x U č. 120mm. Návrh průvlaku pod sloupek 2 M d = x 4.0 / 4 = knm σ = / (2 x 160 x 10-6 ) = kpa < kpa... VYHOVUJE 2 x I č. 200mm. w p = (35.51 x x )/( 3 x 210 x 2 x 14.4 x 4.0) = 0.007m w lim = L / 400 = 4.0 / 400 = 0.01m > m... VYHOVUJE 2 x I č. 180mm. Stránka 25 (51)

42 Schéma podpůrných ocelových prvků krovu : Stránka 26 (51)

43 2.2 Kontrola stability stěn Ytong tl. 250mm P4-500 (pilíř šířky 600mm) na tenkovrstvou maltu. Posouzení dle ČSN EN 1998 : Nevyztužené zdivo z ostatních zdících prvků v tloušťce 250mm >/= t ef,min = 240mm VYHOVUJE. f b,min = f bh,min = 4.2 MPa < f b = 5.0 MPa pravidlo aplikováno přiměřeně účelu objektu a jeho umístění => VYHOVUJE. f m,min = 4.2 MPa < f m = 5.0 MPa pravidlo aplikováno přiměřeně účelu objektu a jeho umístění => VYHOVUJE. Smykové stěny provedeny ve dvou na sebe kolmých směrech VYHOVUJE. Účinná tloušťka smykové stěny t ef = 250mm > t ef,min = 240mm VYHOVUJE. h ef / t ef = 2800/250 = 11.2 < 12 VYHOVUJE. l / h = 2600/2800 = 0.92 > 0.5 VYHOVUJE. Posouzení dle ČSN EN 1996 : q = [15 + (0.25 x 4.3 x x 4.3 x x 7.5) x 1.35] = 61.6 kn/m f k = 2.71 MPa f d = f k / γ m = 2.71 / 2.5 = MPa t = t ef = 0.25m, h = 2.8m, h ef / t ef = 2.8 / 0.25 = 11.2 < 27 VYHOVUJE. Únosnost průřezu v patě stěny : e init = h eff / 450 = 2.8/450 = m e d1 = M m / N m = 0 / = 0 m e 1 = e d1 + e init = m < 0.05 x t = 0.05 x 0.25 = m Φ 1 = 1 2 x e 1 / t = 1 2 x / 0.25 = 0.9 Stránka 27 (51)

44 N Rd1 = Φ m x f d x b x t = 0.9 x x 10 3 x 0.70 x 0.25 = kn > 61.6 kn VYHOVUJE. Únosnost průřezu uprostřed výšky stěny : e init = h eff / 450 = 2.8/450 = m e dm = M m / N m = 0 / = 0 m, e k = 0 e mk = m < 0.05 x t = 0.05 x 0.25 = m h ef /t ef = 2.8/0.25 = 11.2 e mk / t = / 0.25 = 0.05 => Φ m = N Rdm = Φ m x b x t x f d = x x 10 3 x 0.70 x 0.25 = kn > 61.6kN VYHOVUJE. Nevyztužené zdivo z ostatních zdících prvků v tloušťce 250mm >/= t ef,min = 240mm VYHOVUJE. 2.3 Návrh konstrukce stropu Zatížení : Stálé Laminová podlaha 0.01 x 10 = 0.1 kn/m 2 Betonový potěr 0.06 x 19 = 1.14 kn/m 2 Kročejová izolace x 2.5 = 0.06 kn/m 2 Omítka x 16 = 0.24 kn/m 2 Proměnné Užitné 1.5 kn/m 2 Příčky 2.0 kn/m 2 q 1 = ( ) x x x 1.5 x 0.7 = 6.43 kn/m 2 Strop do světlé délky 3725mm + uložení 2 x 200mm = 4125mm = 4250mm. Rekapitulace Průřezové veličiny: Osová vzdálenost nosníků ovn = 625 mm Zatěžovací šířka b = 625 mm Stránka 28 (51)

45 Tloušťka stropu h = 250 mm Trámeček POROTHERM 425/902 o délce 4250 mm Účinná výška průřezu d = 214 mm Rameno vnitřních sil z = mm Účinná výška tlačené oblasti 0,8x = 9.4 mm Návrhová hodnota tahové síly ve výztuži Ftd = 98.3 kn Výpočtová pevnost betonu v tlaku Fcd = 16.7 MPa Beton C25/30 Výsledné hodnoty: Návrhová hodnota maximálního celkového zatížení stropu bez vlastní tíhy gd = 7.81 kn/m 2 > 6.43 kn/m 2 VYHOVUJE. Charakteristická hodnota maximálního celkového zatížení stropu bez vlastní tíhy gk = 7.81 kn/m 2 Maximální návrhový moment Mrd = knm/trám Maximální návrhová posouvající síla Qrd = kn/trám Ohybový moment při vzniku trhlin Mcr, lt = 8.44 knm/trám Vlastní tíha stropu gk, 1+2 = kn/m 2 Vlastní tíha určena dle výrazu 6.10b v tabulce A1.2(B) ČSN EN q = 3.2 x x 3.7/2 = 53 kn/m zatížení na nosník mezi schodišťovými stěnami Beton stropní konstrukce bude použit C25/30 XC2 o výšce nadbetonávky 60mm. Do nadbetonávky bude použita KARI síť 6x100/100mm. Krytí 20mm, přeložení KARI minimálně na tři plná oka. Stropní konstrukce z nosníků POT a vložek Miako bude vytvořena v tloušťce stropu 250mm s osovou vzdáleností nosníků 625mm na světlé délky rozpětí dle PD, nadbetonávka 60mm. Stránka 29 (51)

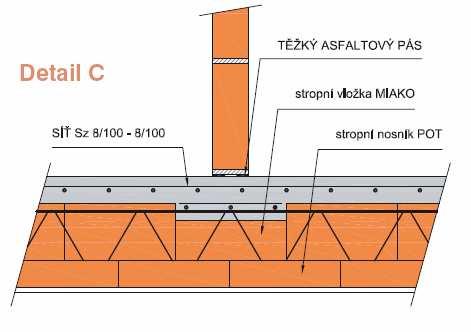

46 Beton stropní konstrukce bude použit C25/30 XC2 o výšce nadbetonávky 60mm. Do nadbetonávky bude použita KARI síť 6x100/100mm. Výztuže KARI i výztuže POT nosníků budou řádně provázány s věncovou výztuží dle typových detailů dodavatele systému. Podporové příložky budou použity vždy 2R12mm. Věnce budou provedeny na všech nosných stěnách a to s vyztužením v podélném směru pomocí 4R12, třmínky R8/200mm. Provedení případných průvlaků a skladby stropní konstrukce bude odpovídat typovým podkladům výrobce, stejně jako uložení, provádění (např. NUTNÉ nadvýšení bednění) a konstrukce vystavěné na stropy. 2.4 Návrh šířky a výšky monolitických základových pasů (základového systému) Posouzení plošného základu Vstupní data Projekt Akce : Část : Popis : Autor : PROXIMA projekt, s.r.o. Odběratel : Ing. Martin Zaoral Stránka 30 (51)
