NOVOSTAVBA RODINNÉHO DOMU, PARC.Č. 874/69, K.Ú. SULICE

Transkript

1

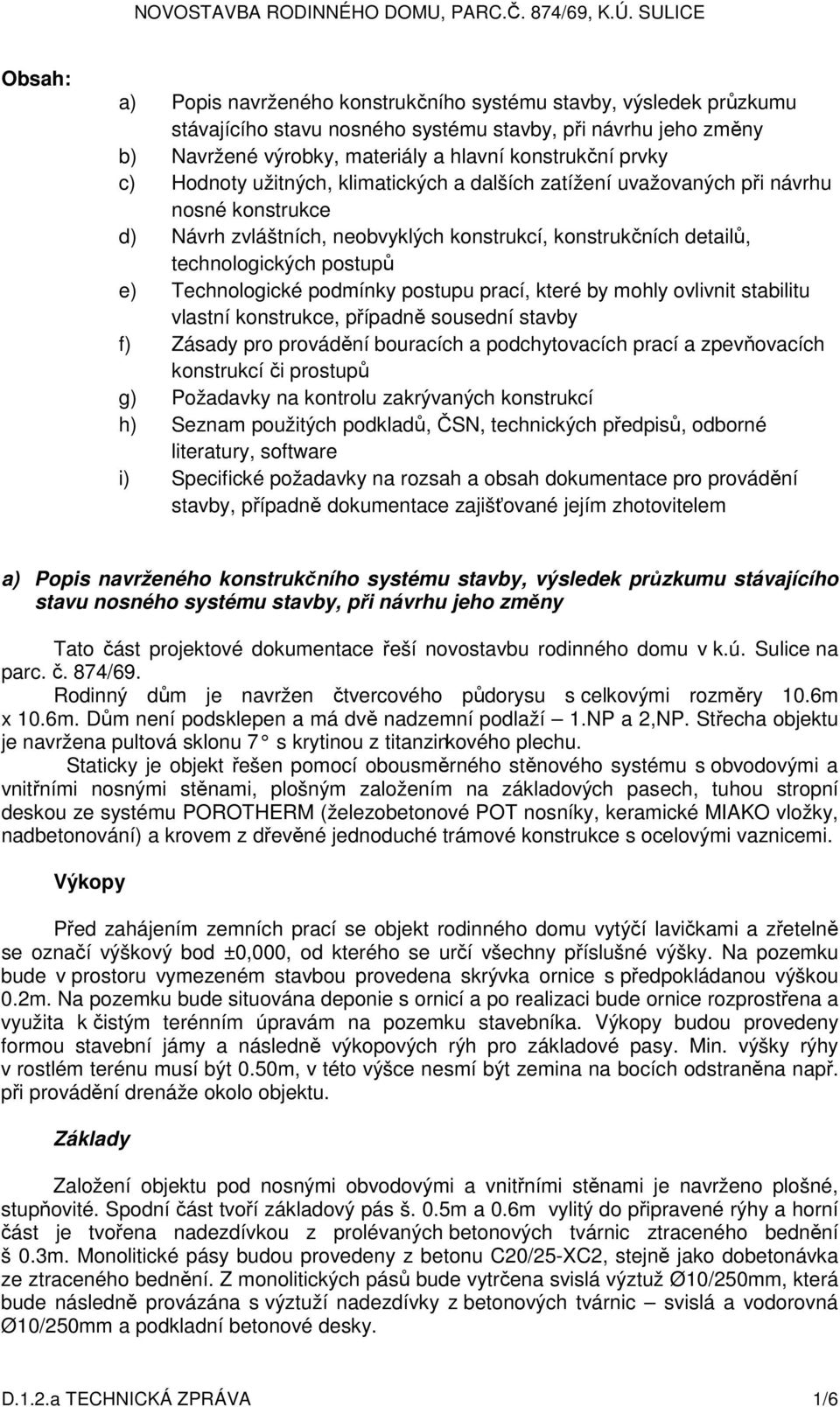

2 Obsah: a) Popis navrženého konstrukčního systému stavby, výsledek průzkumu stávajícího stavu nosného systému stavby, při návrhu jeho změny b) Navržené výrobky, materiály a hlavní konstrukční prvky c) Hodnoty užitných, klimatických a dalších zatížení uvažovaných při návrhu nosné konstrukce d) Návrh zvláštních, neobvyklých konstrukcí, konstrukčních detailů, technologických postupů e) Technologické podmínky postupu prací, které by mohly ovlivnit stabilitu vlastní konstrukce, případně sousední stavby f) Zásady pro provádění bouracích a podchytovacích prací a zpevňovacích konstrukcí či prostupů g) Požadavky na kontrolu zakrývaných konstrukcí h) Seznam použitých podkladů, ČSN, technických předpisů, odborné literatury, software i) Specifické požadavky na rozsah a obsah dokumentace pro provádění stavby, případně dokumentace zajišťované jejím zhotovitelem a) Popis navrženého konstrukčního systému stavby, výsledek průzkumu stávajícího stavu nosného systému stavby, při návrhu jeho změny Tato část projektové dokumentace řeší novostavbu rodinného domu v k.ú. Sulice na parc. č. 874/69. Rodinný dům je navržen čtvercového půdorysu s celkovými rozměry 10.6m x 10.6m. Dům není podsklepen a má dvě nadzemní podlaží 1.NP a 2,NP. Střecha objektu je navržena pultová sklonu 7 s krytinou z titanzinkového plechu. Staticky je objekt řešen pomocí obousměrného stěnového systému s obvodovými a vnitřními nosnými stěnami, plošným založením na základových pasech, tuhou stropní deskou ze systému POROTHERM (železobetonové POT nosníky, keramické MIAKO vložky, nadbetonování) a krovem z dřevěné jednoduché trámové konstrukce s ocelovými vaznicemi. Výkopy Před zahájením zemních prací se objekt rodinného domu vytýčí lavičkami a zřetelně se označí výškový bod ±0,000, od kterého se určí všechny příslušné výšky. Na pozemku bude v prostoru vymezeném stavbou provedena skrývka ornice s předpokládanou výškou 0.2m. Na pozemku bude situována deponie s ornicí a po realizaci bude ornice rozprostřena a využita k čistým terénním úpravám na pozemku stavebníka. Výkopy budou provedeny formou stavební jámy a následně výkopových rýh pro základové pasy. Min. výšky rýhy v rostlém terénu musí být 0.50m, v této výšce nesmí být zemina na bocích odstraněna např. při provádění drenáže okolo objektu. Základy Založení objektu pod nosnými obvodovými a vnitřními stěnami je navrženo plošné, stupňovité. Spodní část tvoří základový pás š. 0.5m a 0.6m vylitý do připravené rýhy a horní část je tvořena nadezdívkou z prolévaných betonových tvárnic ztraceného bednění š 0.3m. Monolitické pásy budou provedeny z betonu C20/25-XC2, stejně jako dobetonávka ze ztraceného bednění. Z monolitických pásů bude vytrčena svislá výztuž Ø10/250mm, která bude následně provázána s výztuží nadezdívky z betonových tvárnic svislá a vodorovná Ø10/250mm a podkladní betonové desky. D.1.2.a TECHNICKÁ ZPRÁVA 1/6

3 Základová půda není známa a v projektové dokumentaci je únosnost základové spáry předpokládaná hodnotou 150kPa. Tato hodnota bude ověřena v průběhu výkopových prací přizvaným autorizovaným geologem. Pokud geolog stanoví jinou únosnost než předpokládanou, bude navrhovaná šířka základových pásů upravena na reálnou hodnotu únosnosti. Kvalita základové půdy musí být ve všech výkopech stejná, aby nedocházelo k případnému nerovnoměrnému sedání objektů. Základová spára musí ležet v nezámrzné hloubce tj. dle vyskytující se zeminy min. 0.8m 1.4m. Ve výkresové dokumentaci je uvažována nezámrzná hloubka 1.0m, dle skutečné zeminy na stavbě budou pásy případně prohloubeny. Základovou spáru je nutno ochránit před rozbřednutím a to buď betonovou mazaninou v tl. min. 50mm, pokud by byla časová prodleva mezi výkopovými pracemi a betonáží, nebo betonováním základových pasů po provedení výkopových rýh a ručním začištění základové spáry. Pokud by došlo k rozbřednutí základové spáry, bylo by nutné provést odtěžení zeminy v tl. cca dalších 150mm. Podkladní betonová deska z betonu C20/25-XC2 tl. 150mm bude vyztužena při spodním i horním líci kari sítí 6/6 oka 150x150mm a proběhne spojitě přes vnitřní základové pasy. Pod podkladní desku musí být násypy řádně zhutněny viz část Násypy, zásypy. Veškeré prostupy základy, založení zemnicích pásků atd. je nutné provádět v koordinaci a podle projektů jednotlivých profesí. Základy pro terénní opěrné stěny budou z prostého betonu šířky 0.4m do nezámrzné hloubky. Násypy, zásypy Násypy musí být řádně zhutněny na E def,2/e def,1 < 2.0 a E def,2 > 35MPa po vrstvách max. 0.25m. Stejně tak budou zhutněny i násypy v okolí objektu pod zpevněné plochy. Zpětné zásypy kolem základů je třeba provést z původní zeminy tak, aby bylo zabráněno vniknutí srážkových vod k základům, resp. základové spáře. Svislé konstrukce Obvodové stěny Obvodové zdivo je navrženo tl. 300mm z keramických cihelných bloků P+D na klasickou cementovou maltu M5, nebo bloků Profi na celoplošnou tenkovrstvou maltu. Pevnost zdiva bude P10. Zdivo bude zatepleno kontaktní tepelnou izolací. Vnitřní nosné stěny Nosné stěny jsou navrženy tl. 250mm, nebo 175mm z keramických cihelných bloků P+D na klasickou cementovou maltu M5, nebo bloků Profi na celoplošnou tenkovrstvou maltu. Pevnost zdiva bude P10. Vnitřní ztužující stěny Tyto stěny jsou navrženy tl. 150mm z keramických cihelných bloků P+D na klasickou cementovou maltu M5, nebo bloků Profi na celoplošnou tenkovrstvou maltu. Pevnost zdiva bude P10. Na těchto stěnách bude proveden ztužující železobetonový věnec. Vnitřní příčky Vnitřní nenosné příčky jsou navrženy z keramických cihelných bloků P+D na klasickou cementovou maltu M5, nebo bloků Profi na celoplošnou tenkovrstvou maltu. Dozdívky v sociálních zařízeních jsou navrženy z lehkých pórobetonových tvarovek tl. 150, 125, 100, 75, 50mm na tenkovrstvou maltu. D.1.2.a TECHNICKÁ ZPRÁVA 2/6

4 Překlady Překlady nad otvory v nosných stěnách i příčkách budou systémové dodavatele keramických cihelných tvarovek. Délka uložení systémových překladů bude dle technologických podkladů výrobce keramických tvárnic a pórobetonového zdiva. Nad otvorem pro posuvné dveře ve vnitřní nosné stěně mezi chodbou a obývacím pokojem je navržen překlad z ocelových válcovaných I profilů, které budou uloženy na nosných stěnách na podkladní betonový blok min. délky 0.4m a výšky 0.15m. Vodorovné konstrukce Strop nad 1.NP Konstrukce stropu je navržena z keramického stropu systému POROTHERM, tvořeného nosníky POT a keramickými vložkami MIAKO. Strop bude mít po zmonolitnění výšku 210mm 150mm vložka + 60mm beton, 80mm vložka + 130mm beton (v místě pod příčkami a u schodiště). K hornímu líci stropní zálivky bude vložena svařovaná síť 6/6, oka 150/150mm a nad ztužujícími žebry a pod příčky bude vložena svařovaná síť 8/8, oka 150/150mm. Část POT nosníku u schodiště bude vykonzolována, v těchto místech bude přidána výztuž 2 12 u horního okraje každého POT nosníku a konzola bude zakončena ztužujícím žebrem vyztuženým 4 12 a třmínky 6 / 200mm. Beton zálivky bude C20/25-XC1 a výztuž B500B (10505) s krytím min. 15mm. Krov nad 2.NP Krov pultové střechy je navržen jako jednoduchá krokvová soustava se dvěma středními vaznicemi. Krov tvoří dřevěné prvky z rostlého dřeva pevnosti C24 krokve 100/240mm, pozednice 140/140mm a 140/200mm. Pozednice budou kotveny do železobetonového ztužujícího věnce pomocí chemických kotev M12 po vzdálenosti max. 1.25m. Dále je navržena ocelová vaznice S235JR z profilu 2x U160, která bude uložena na nosné zdi pomocí kotevního plechu P10 a zakotvena pomocí chem. Kotev M12. Napojení vaznice bude mimo podporu v místě vyznačeném ve výkrese. Dřevěné prvky budou impregnovány proti plísním a dřevokaznému hmyzu např. prostředky Lignofix nebo Bochemit. Ocelové konstrukce budou natřeny základovou barvou např. S2000. Ztužující věnce Ztužující věnce jsou navrženy nad obvodovými a vnitřními nosnými stěnami v úrovni stropu nad 1.NP a pod pozednicí krovu nad 2.NP. Věnce budou vyztuženy žebírkovou výztuží 4 Ø10 a třmínky Ø6 / 250mm u stropu a 4 Ø12 a třmínky Ø8 / 250mm u věnce pod krovem. Beton věnců je navržen C20/25-XC1 a výztuž B500B (10505) s krytím min. 15mm. Schodiště Hlavní schodiště z 1.NP do 2.NP bude železobetonové, tvořené monolitickou deskou tl. 140mm z betonu C20/25-XC1 a výztuže B500B (10505) s krytím min. 15mm a s nadbetonovanými stupni z prostého betonu C16/20-X0. Vyztužení desky je navrženo pomocí hlavní výztuže 10 / 150mm, která bude naohýbána na místě dle provedeného bednění a rozdělovací výztuže 8 / 250mm. D.1.2.a TECHNICKÁ ZPRÁVA 3/6

5 Obecně Veškeré detaily a technologické postupy týkajících se konstrukcí dodavatele zděného systému budou prováděny podle technologických podkladů tohoto cihlového systému. V případě nejasností doporučuji přizvat projektanta nebo odborného zástupce firmy. Veškeré prostupy v konstrukcích, založení zemnicích pásků atd. je nutné provádět v koordinaci a podle projektů jednotlivých profesí. Prostupy do rozměru 150mm mohou být vyfrézovány dodatečně. Pokud budou prostupy většího rozměru a nebudou uvedeny v konstrukčních výkresech, musí být informován projektant, který posoudí dopad prostupu na konstrukční řešení. Veškeré dřevěné prvky budou impregnovány proti plísním a dřevokaznému hmyzu např. prostředky Bochemit, nebo Lignofix. Ocelové konstrukce vnitřní budou natřeny základovou barvou např. S2000 a pokud budou viditelné tak dále 2x vrchním nátěrem např. S2013 (min. tl. jednoho nátěru 40mikronů), ocelové konstrukce vnější budou otrýskány a žárově zinkovány. Spoje ocelových konstrukcí budou dílenské svařované a montážní šroubované. Veškerý spojovací materiál bude pozinkován. Všechny svary budou nosné, tupé na šířku spojovaného materiálu, koutové, pokud u nich není uvedena výška, budou provedeny na plnou únosnost navrhovaných profilů. Nosné prvky, které je třeba ochránit před požárním zatížením, budou ochráněny (natřeny, obloženy) dle požadavků viz D.1.3 Požárně bezpečnostní řešení. Při náročné stavební operaci je nutno postupovat svědomitě, sledovat pečlivě vznik případných poruch na okolních konstrukcích a v takovém případě ihned zastavit práce a v rámci autorských dozorů povolat projektanta. Ve výpočtu bylo uvažováno zatížení od sněhu pro oblast II - výška sněhu čerstvého 100cm, ulehlého 50cm, starého 33cm, mokrého 20cm při vyšších hodnotách je potřeba nadbytečnou vrstvu odstranit. Veškeré prostupy v konstrukcích, založení zemnicích pásků atd. je nutné provádět v koordinaci a podle projektů jednotlivých profesí. Prostupy do rozměru 150/150 mm budou vyfrézovány dodatečně. Pokud budou prostupy většího rozměru a nebudou uvedeny v konstrukčních výkresech, musí být informován projektant, který posoudí dopad prostupu na konstrukční řešení. Veškeré nesrovnalosti je nutné konzultovat se zpracovatelem projektové dokumentace. b) Navržené výrobky, materiály a hlavní konstrukční prvky OCEL S 235 BETON C20/25-XC2 základové pásy, podkladní betonová deska C20/25-XC1 betonová zálivka stropu, ztužující věnce BETONÁŘSKÁ VÝZTUŽ B 500B (10505) DŘEVO - JEHLIČNATÉ DŘEVINY PEVNOST C24 Dimenze konstrukčních prvků viz D.1.2.b Výkresová část a D.1.2.c Statické posouzení c) Hodnoty užitných, klimatických a dalších zatížení uvažovaných při návrhu nosné konstrukce Při výpočtu byly uvažovány součinitelé zatížení, které slouží k přepočtu zatížení charakteristického na návrhové dle ČSN EN 1990 tab. A.1.2(B)(CZ)-2. Pro stálé zatížení γ f = 1.35 a pro nahodilé zatížení γ f = 1.5. Zde uvedené hodnoty zatížení jsou charakteristické. D.1.2.a TECHNICKÁ ZPRÁVA 4/6

6 Stálé zatížení: Střecha nad 2.NP 1.00 kn/m 2 Strop nad 1.NP 5.16 kn/m 2 Obvodová stěna 3.68 kn/m 2 Vnitřní nosná stěna tl. 240mm 2.76 kn/m 2 Vnitřní nosná stěna tl.175mm 2.18 kn/m 2 Vnitřní nenosná příčka tl. 115mm 1.64 kn/m 2 Nahodilé zatížení: Užitné zatížení: Obytné místnosti 1.50 kn/m 2 Garáž 2.50 kn/m 2 Nepřístupná střecha kromě údržby a oprav 0.75 kn/m 2 Plochá střecha - rezerva na nástavbu 3.00 kn/m 2 Sníh: Sněhová oblasti II, s k= 1.0kN/m 2 Vítr: Větrová oblast II => v b0=25 m/s Seizmicita: Dle mapy seizmických oblastí spadá území dle velikosti referenčního špičkového zrychlení podloží typu A do oblasti a gr = 0.00 g. součinitel významu γ I = 1.0 třída významu II součinitel podloží S max = 1.8 uvažována nejhorší možná varianta a gs = a gr * γi * S = 0.00 g * 1.0 * 1.8 = 0.00 g => velmi malá seizmicita v návrhu není třeba uvažovat ustanovení ČSN EN 1998, stačí dodržet podmínky ČSN EN d) Návrh zvláštních neobvyklých konstrukcí a detailů, technologických postupů Při návrhu nebyly uvažovány žádné zvláštní konstrukce a detaily. e) Technologické podmínky postupu prací, které by mohly ovlivnit stabilitu vlastní konstrukce, případně sousední stavby Při realizaci musí být dodržován projekt, všechny platné normy, vyhlášky a všechny předpisy související a technologické postupy dané výrobcem jednotlivých výrobků a materiálů. V průběhu stavby budou provádět speciální pracovní úkony, vyžadující zvláštní proškolení, pouze osoby způsobilé tuto činnost vykonávat. Zákon č. 309/2006 Sb., kterým se upravují další požadavky bezpečnosti a ochrany zdraví při práci v pracovněprávních vztazích a o zajištění bezpečnosti a ochrany zdraví při činnosti nebo poskytování služeb mimo pracovněprávní vztahy (zákon o zajištění dalších podmínek bezpečnosti a ochrany zdraví při práci) Zákon č. 262/2006 Sb., zákoník práce (včetně změn 585/2006, 362/2007, 294/2008, 286/2009, 185/2011 a 365/2011) Zákon č. 258/2000 Sb., o ochraně veřejného zdraví (včetně změn 13/2002, 392/2005, 471/2005, 59/2006, 74/2006, 301/2009, 488/2009 a 151/2011) D.1.2.a TECHNICKÁ ZPRÁVA 5/6
