1 Stavebně konstrukční část Technická zpráva Statický výpočet OBSAH: Technická zpráva 1-5 Stanovení zatížení,návrh základů 6-7 Charakteristiky zdiva a překladů 8 Název akce dle SOD NOVOSTAVBA RD TOPOLNÁ Obsah TECHNICKÁ ZPRÁVA STATICKÝ VÝPOČET STAVEBNĚ-KONSTRUKČNÍ ČÁST Ing. Josef BOUDA statika stavebních konstrukcí Pod Kalvárií 335, Napajedla IČO odp. projektant ING. BOUDA č. z. č. prof xa4 č. v.

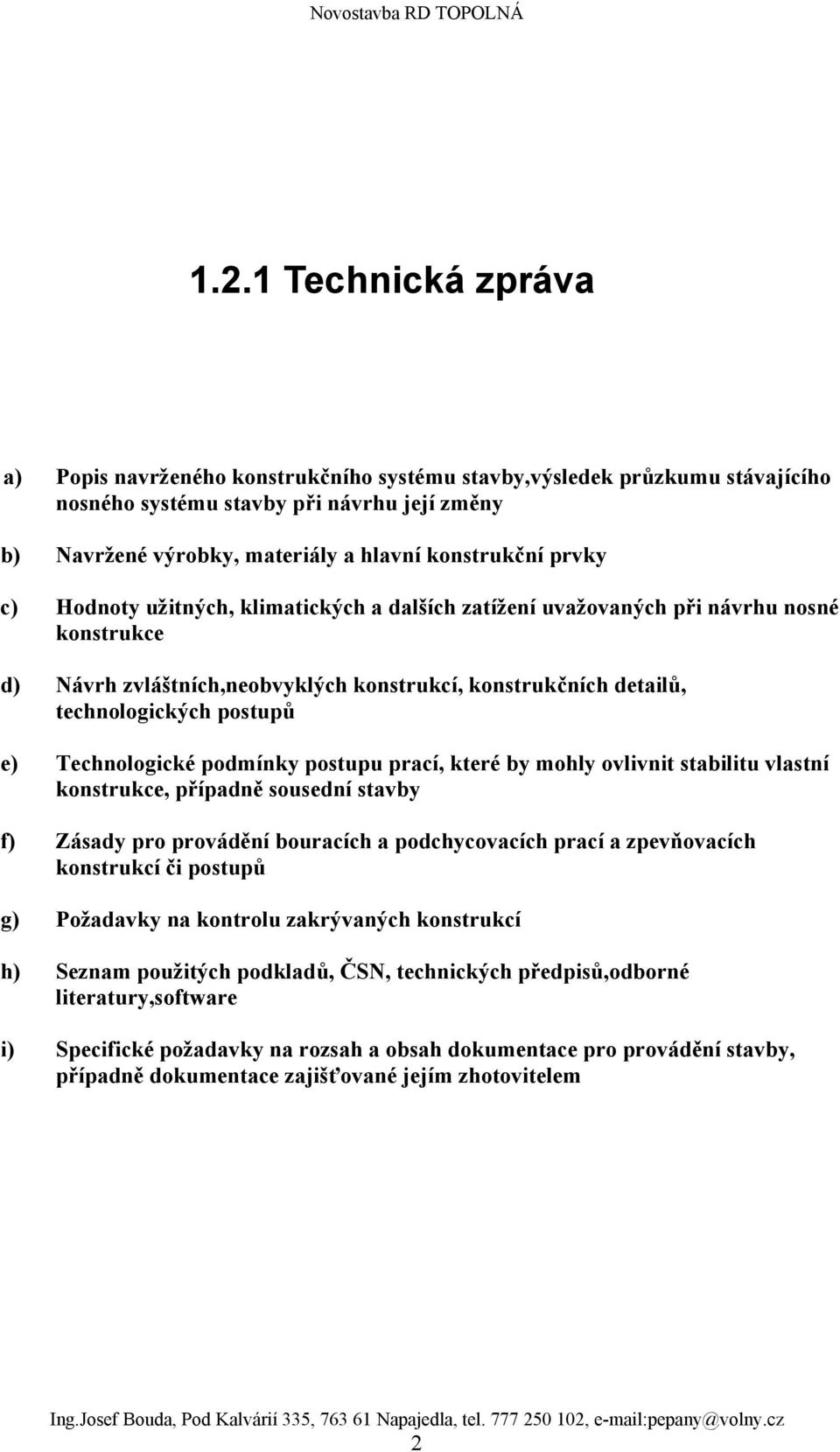

2 1.2.1 Technická zpráva a) Popis navrženého konstrukčního systému stavby,výsledek průzkumu stávajícího nosného systému stavby při návrhu její změny b) Navržené výrobky, materiály a hlavní konstrukční prvky c) Hodnoty užitných, klimatických a dalších zatížení uvažovaných při návrhu nosné konstrukce d) Návrh zvláštních,neobvyklých konstrukcí, konstrukčních detailů, technologických postupů e) Technologické podmínky postupu prací, které by mohly ovlivnit stabilitu vlastní konstrukce, případně sousední stavby f) Zásady pro provádění bouracích a podchycovacích prací a zpevňovacích konstrukcí či postupů g) Požadavky na kontrolu zakrývaných konstrukcí h) Seznam použitých podkladů, ČSN, technických předpisů,odborné literatury,software i) Specifické požadavky na rozsah a obsah dokumentace pro provádění stavby, případně dokumentace zajišťované jejím zhotovitelem 2

3 a) Popis navrženého konstrukčního systému stavby,výsledek průzkumu stávajícího nosného systému stavby při návrhu její změny Jedná se o novostavbu přízemního jednopodlažního objektu obdélníkového půdorysu 13,60 x8,60 m, zastřešeného dřevěnou vazníkovou střechou Střecha bude sedlová, hřeben v podélném směru stavby, sklon 30. Popis konstrukce: Nové zdivo objektu je navrženo z tvárnic YTONG-obvodové zdivo tl. 300 mm, zdivo příček z tvárnic tl. 100 a 150 mm. Nadpraží otvorů budou tvořena typovými překlady, u otvorů nad 1,75 m bude použita tvarovka pro monolit. Překlad s individuální výztuží. Zdivo je ukončeno žel. bet. věncem vybetonovaným do věncovky( U ). Do věnce budou kotveny dř. Vazníky-návrh kotvení bude součástí dodávky konstrukce střechy. Strop je tvořen zavěšeným podhledem ze SDK desek 12,5 mm na střešních vaznících. Střecha je navržena sedlová, ve sklonu 30, konstrukci budou tvořit dřevěné vazníky. Krytina je navržena těžká, skládaná. Střecha je posouzena na stálé zat.konstrukce vč.podhledů a klimatické zatížení sněhem dle mapy sněhových oblastí (viz. a bočním větrem projektantem dodavatele střechy. Geologie a zakládání Geologický posudek zájmového území nebyl proveden. Základovou půdu v podloží stavby budou tvořit pravděpodobně hlíny a jíly se střední plasticitou. Pro návrh základových konstrukcí je použita svislá výpočtová únosnost R dt = kpa (konzistence tuhá) v závislosti na hloubce založení. Pro zachování geotechnických parametrů zemin se doporučuje bezprostřední návaznost výkopových a stavebních prací nebo alespoň ochrana základové spáry betonovou mazaninou. Vzhledem k nižší tuhosti objektu budou zákl. pasy provedeny z konstrukčně vyztuženého betonu nebo z bednících tvárnic s vylitím, na podbetonování prostým betonem z bet. tř.c12/15. Podkladní betonová mazanina tl.12 cm z C20/25 bude vyztužena sítí Ø5-150/150 mm s přesahem cca 20 % (350 mm) a krytím 25 mm a provedena na přehutněný podklad ev. podsyp na Edef 45 MPa. Při předávání základové spáry doporučuji účast min. kvalifikované osoby pro posouzení předpokladu návrhu, eventuelně jeho úpravu na stavbě. b) Navržené výrobky, materiály a hlavní konstrukční prvky Veškeré nové nosné monolitické konstrukce vrchní stavby jsou navrženy z betonu C20/25 XC1(B25) a vyztuženy ocelí 10505(R) a KARI (rohože), pomocné,vyrovnávací podkladní konstrukce budou z betonu C12/15 X0. Vyztužené základové konstrukce z C20/25XC2. Svislé nosné konstrukce z tvárnic Ytong na lepící tmel pro porobetony. Konstrukční řezivo krovu- dřevo jehličnaté S10 (C24). Ocelové konstrukce z oceli tř.s235. 3

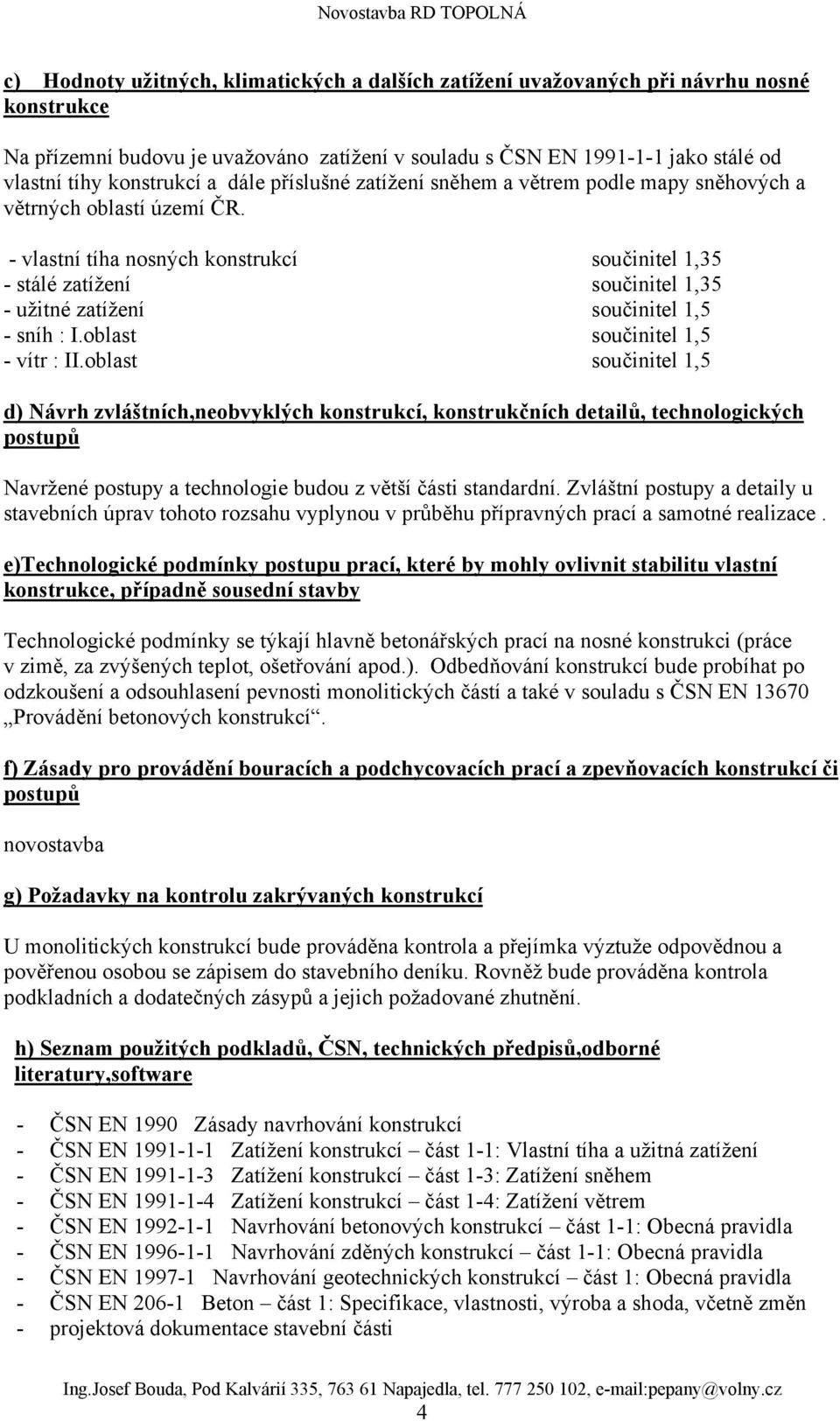

4 c) Hodnoty užitných, klimatických a dalších zatížení uvažovaných při návrhu nosné konstrukce Na přízemní budovu je uvažováno zatížení v souladu s ČSN EN jako stálé od vlastní tíhy konstrukcí a dále příslušné zatížení sněhem a větrem podle mapy sněhových a větrných oblastí území ČR. - vlastní tíha nosných konstrukcí součinitel 1,35 - stálé zatížení součinitel 1,35 - užitné zatížení součinitel 1,5 - sníh : I.oblast součinitel 1,5 - vítr : II.oblast součinitel 1,5 d) Návrh zvláštních,neobvyklých konstrukcí, konstrukčních detailů, technologických postupů Navržené postupy a technologie budou z větší části standardní. Zvláštní postupy a detaily u stavebních úprav tohoto rozsahu vyplynou v průběhu přípravných prací a samotné realizace. e)technologické podmínky postupu prací, které by mohly ovlivnit stabilitu vlastní konstrukce, případně sousední stavby Technologické podmínky se týkají hlavně betonářských prací na nosné konstrukci (práce v zimě, za zvýšených teplot, ošetřování apod.). Odbedňování konstrukcí bude probíhat po odzkoušení a odsouhlasení pevnosti monolitických částí a také v souladu s ČSN EN Provádění betonových konstrukcí. f) Zásady pro provádění bouracích a podchycovacích prací a zpevňovacích konstrukcí či postupů novostavba g) Požadavky na kontrolu zakrývaných konstrukcí U monolitických konstrukcí bude prováděna kontrola a přejímka výztuže odpovědnou a pověřenou osobou se zápisem do stavebního deníku. Rovněž bude prováděna kontrola podkladních a dodatečných zásypů a jejich požadované zhutnění. h) Seznam použitých podkladů, ČSN, technických předpisů,odborné literatury,software - ČSN EN 1990 Zásady navrhování konstrukcí - ČSN EN Zatížení konstrukcí část 1-1: Vlastní tíha a užitná zatížení - ČSN EN Zatížení konstrukcí část 1-3: Zatížení sněhem - ČSN EN Zatížení konstrukcí část 1-4: Zatížení větrem - ČSN EN Navrhování betonových konstrukcí část 1-1: Obecná pravidla - ČSN EN Navrhování zděných konstrukcí část 1-1: Obecná pravidla - ČSN EN Navrhování geotechnických konstrukcí část 1: Obecná pravidla - ČSN EN Beton část 1: Specifikace, vlastnosti, výroba a shoda, včetně změn - projektová dokumentace stavební části 4

5 i) Specifické požadavky na rozsah a obsah dokumentace pro provádění stavby, případně dokumentace zajišťované jejím zhotovitelem Tato dokumentace je zpracována v rozsahu obvyklém pro stavební povolení stavby. Nenahrazuje dodavatelskou dokumentaci ani dokumentaci pro přípravu stavby. Všechny výrobky a materiály použité v nosné konstrukci musí mít platný certifikát a musí splňovat parametry definované platnými normami a předpisy v ČR. Při provádění musí být dodrženy všechny platné normy (ČSN, ČSN-EN) a předpisy, včetně předpisů o bezpečnosti práce, souvisejících s prováděním stavby Statické posouzení a) Ověření základního koncepčního řešení nosné konstrukce Koncepce nosné konstrukce objektu- obvodové jednopodlažní zdivo ukončené věncem, včetně vnitřních příček. Jednoduchá vazníková konstrukce střechy kotvená do obvodových věnců, vzájmně zavětrovaná. b) Posouzení stability konstrukce Stabilita objektu je dána splněním podmínek rovnováhy působení vnějších a vnitřních sil a dodrženín konstrukčních zásad. c) Stanovení rozměrů hlavních prvků nosné konstrukce včetně jejího založení Jednotlivé rozměry nosných průřezů konstrukcí vychází ze stavebně technických požadavků, empirických vztahů a jejich porovnání s předepsanými mezními stavy. Rozměry základových konstrukcí jsou určeny ze vztahu zatížení horní stavbou a únosnosti podloží v základové spáře. d) Statický výpočet (Konstrukce není dynamicky namáhána) obsah: - Stanovení zatížení,návrh základů Charakteristiky zdiva a překladů YTONG 8 5

6 STATICKÝ VÝPOČET Výpočet zatížení střechy Popis zatížení Char. hodnota Souč. Návrh. hodnota Stálé zatížení - střešní konstrukce Krytina-pálená taška 0,50 kn/m2 1,35 0,675 kn/m2 tep. Izol. 0,10 kn/m2 1,35 0,135 kn/m2 Kce krovu 0,20 kn/m2 1,35 0,27 kn/m2 SDK 0,18 kn/m2 1,35 0,24 kn/m2 Stálé zatížení střecha CELKEM 0,98 kn/m2 1,35 1,323 kn/m2 proměné zatížení sníh- 0,60 kn/m2 1,5x0,8 0,72 kn/m2 0,7*(60-30)/35= střecha CELKEM stálé + nahodilé zatížení 1,58 kn/m2 2,043 kn/m2 Výpočet ZÁKLADŮ-NÁVRH ŠÍŘKY OBVODOVÝ PAS Popis zatížení střecha 4,3x2,04 9,93 kn/m Zdivo 1.NP 2,75x0,3x5,5 x1,35 6,12 kn/m věnce 0,18x0,19x25x1,35 1,15 kn/m Vl. Váha pasu (0,4x0,65+0,5x0,95)x23x1,35 22,8 kn/m Celkem- pas pod OBVODOVOU stěnou 40,0 kn/m Navržena šířka pasu 0,50 m Napětí v základové spáře σ =40/0,5= 80,0 kpa 6

7 výpočet tlaku větru: II. větrová oblast v b,0 = 25 m/s souč. směru větru a s. ročního období c dir = 1 c season = 1 základní rychlost větru v b =c dir.c season.v b,0 v b = 25 m/s základní dynamický tlak ( 0,5.ρ.v b 2 ; ρ =1,25kg.m -3 ) q b = 390,6 N/m 2 výška nad terénem z= 5.I m součinitel orografie c 0 = 1 pro sk lon terénu do 5% součinitel turbulence k i = 1 kategorie terénu III součinitel terénu k r = 0,22 výška konstantní rychlosti a třecí výška z min = 5 m z 0 = 0,3 m součinitel drsnosti terénu c r (z)=k r.ln(z/z 0 ) pro z do 200m nebo c r (z min ) pro z<z min c r = 0,646 střední rychlost větru v m (z)=c r (z).c 0.(z).v b v m (z)= 16,15 m/s intenzita turbulence I v (z)=(k r.v b.k i )/v m (z) I v = 0,341 maximální dynamický tlak 1 2 q p ( z ) = [ I v ( z )].. ρ. v m ( z ) 2 q p (z)= 551,4 N/m 2 Překlad P1 Průvlak Beton C 20/25 α.f cd = 13,67 [Mpa] Ocel f yk = 490 [Mpa] d y = 0,139 [m] Minimální tahová výztuž : f yd = 426,09 [Mpa] ξmax= 0,45 0,6*b*d/f yk 32 [mm 2 ] εyd= 0,21% 0,0015*b*d = 40 [mm 2 ] b= 0,19 [m] Maximální tahová výztuž: h= 0,175 [m] 0,04*b*h = 1330 [mm 2 ] ø profilu= 12 [mm] Minimální tahová výztuž : Krytí c min = 0,03 [m] z hled. trhlina s,min = 41 [mm 2 ] Směr y Označení průřezu Moment [knm] μ x [m] ξ εs1 A sd [mm 2 ] Návrh A s,rd [mm 2 ] x [m] opravené M Rdi [knm] M 1 14,4 0,2870 0,060 0,434 0,46% ør ,070 16,1 M 2' 14,4 0,2870 0,060 0,434 0,46% ør ,070 16,1 7
