Vyhláška o vyhrazených elektrických technických zařízeních (č. 73/2010 Sb.)

Transkript

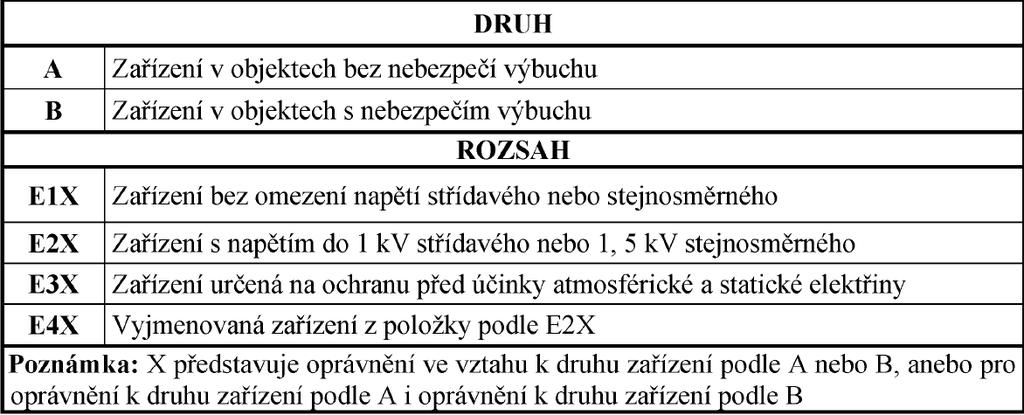

1 Vyhláška o vyhrazených elektrických technických zařízeních (č. 73/2010 Sb.)

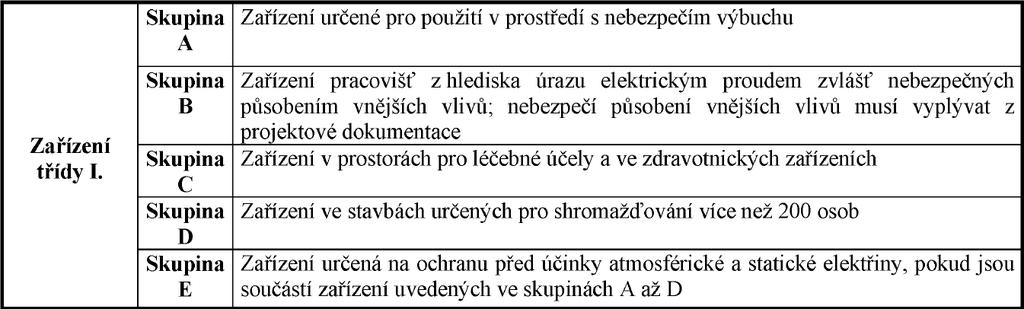

2 Vyhláška o vyhrazených elektrických technických zařízeních (č. 73/2010 Sb.)

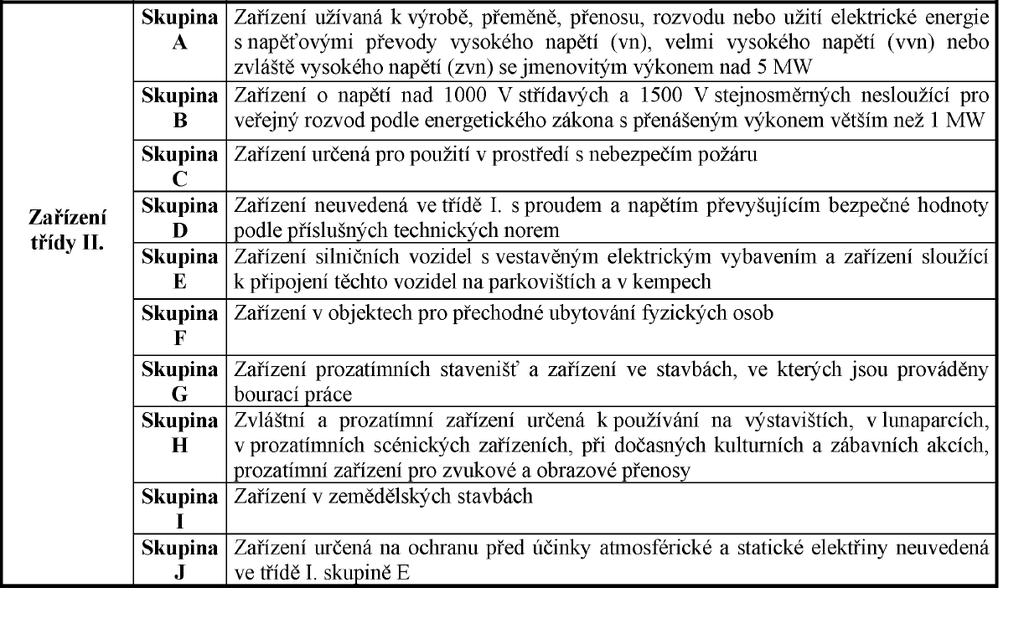

3 Vyhláška o vyhrazených elektrických technických zařízeních (č. 73/2010 Sb.)

4 Příčiny úrazu elektrickým proudem při práci na elektrických zařízeních pamatovat na ochranu člověka před dotykem živých částí instalace (mají vůči zemi napětí, které by při dotyku mohlo být lidskému zdraví nebezpečné) Účinky elektrického proudu na člověka závisí na: na velikosti proudu, který prochází tělem na cestě, kterou proud tělem prochází (dvoupólový dotyk 2 fáze!) na době působení proudu na kmitočtu proudu na zdravotním stavu člověka

5 elektrizační soustava 3 x 400/230 V mezi fázemi L1, L2, L3 napětí sdružené 400 V mezi nulovým vodičem PEN (N) a vodiči fází je napětí fázové 230 V L 1 L 2 L 3 I P E N V R t R p

6 dotyk vodiče L 3 - mezi fází L 3 a zemí 230 V proud lidským tělem I = R t U + R p R t odpor lidského těla (stavba, vlhkost kůže, 2 3 kω R p přechodový odpor (instalace tělo, tělo země) L 1 lze ovlivnit izolací L 2 L 3 I V R t P E N R p

7 dotyk pokožkou (ruka): 0,5-2 ma práh vnímání 2-8 ma podráždění 8-15 ma stahování svalů až na hranici křeče (lze se vědomě odtrhnout) ma svalové křeče, ztěžují dýchání a silně dráždí nervovou soustavu 30 ma fibrilace srdečních komor, srdce přestává plnit svoji funkci mezní hodnoty proudů (ČSN ): střídavý ( Hz) 3,5 ma (elektrochem, působení, křeče) stejnosměrný 10 ma střídavý nad 100 Hz méně nebezpečný (skin efekt) vysoké napětí (krokové napětí malé kroky!)

8 Ochrany před nebezpečným dotykem zabránit přístupu k částem, jejichž dotyk by mohl být nebezpečný: polohou, zábranou, krytím, izolací zajistit, aby proud jdoucí při dotyku tělem člověka nemohl dostoupit nebezpečných hodnot: bezpečným napětím, oddělením obvodů, pospojováním samočinné odpojení při průniku nebezpečného napětí na části přístupné dotyku: nulování, zemnění, chránič proudový nebo napěťový Ochrana polohou umístění nebezpečných částí instalace - dotyk bez zvláštních pomůcek vyloučen (venkovní vodiče se vedou vysoko nad zemí, instalace v koupelně nedosažitelná z vany)

9 Ochrany před nebezpečným dotykem Ochrana zábranou mezi chráněnými částmi a osobami překážka, která není konstrukční součástí chráněného elektrického předmětu, ale montována dodatečně (ohrazení, sítě, dveře, stěny, zábradlí, kryty rozvaděčů) zábrana pro nepovolané osoby bez zvláštních pomůcek neodstranitelná Ochrana krytím konstrukce elektrického předmětu zabraňuje dotyku částí pod napětím kryt konstrukční částí elektrického zařízení stupeň krytí vyznačen zkratkou IP (1. číslice udává těsnost proti doteku a vnikání prachu, 2. číslice těsnost proti vodě)

10 Ochrany před nebezpečným dotykem Ochrana izolací pracovní izolace je taková, která je nutná pro správnou činnost elektrického zařízení, např. izolace vodičů v trubkách smyslem je zvětšit pracovní izolační vrstvu kolem živých částí o další přídavnou izolaci, která slouží k ochraně před elektrickým úrazem při porušení pracovní izolace Ochrana bezpečným napětím nejbezpečnější - napětí, neumožní, aby tělem člověka prošel nebezpečný proud. bezpečné napětí (závisí na prostředí a druhu napětí): normální (suché) prostředí: 50 V ~, 100 V = nebezpečné (horké nebo vlhké) jprostředí: 25 V ~, 60 V = zvláště nebezpečné (horké a vlhké) prostředí: 12V ~, 25 V=

11 Ochrany před nebezpečným dotykem Ochrana oddělením obvodů obdoba ochrany bezpečným napětím spotřebiče se zapojují na sekundární stranu oddělovacího transformátoru, kde je bezpečné napětí Ochrana pospojováním vzájemné propojení všech vodivých neživých krytů zařízení + všech kovových části okolí v dosahu chráněných částí při výskytu nebezpečného napětí na některém z chráněných předmětů se uvede celá soustava na stejný potenciál a nemůže dojít k úrazu používá se vždy v kombinaci s některou jinou ochranou

12 Ochrany před nebezpečným dotykem TN-S TN-C L P E N Ochrana samočinným odpojením v síti TN: spotřebiče s kovovým vodivým krytem (vařič, pračka, elektrické motory atd.)

13 Ochrany před nebezpečným dotykem TT Ochrana napěťovým chráničem cívka přitáhne kotvu -rozpojí K (mokré prostředí) Ochrana samočinným odpojením v síti TT: elektromotory sítě bez nulového vodiče

14 L 1 Ochrany před nebezpečným dotykem P E N I p T 1 K 3 2 L Ochrana proudovým chráničem základním prvkem diferenciální transformátor T - 2 shodná vinutí 1, 2 (u třífázového chrániče 3), protékaná pracovním proudem spotřebiče protékající proud = odtékající -> stejné magnetické toky opačného směru (výsledný tok je nulový) porucha: část proudu I p odtéká do uzemnění nebo uzemněného vodiče PEN -> magnetické toky neshodné -> rozdíl indukuje ve vinutí 3 napětí -> cívka L vypne kontakty K -> odpojí spotřebič od sítě musí odpojit 30 ma

15 Ochrany před nebezpečným dotykem Ochrana proudovým chráničem

16 Ochrany před nebezpečným dotykem Doplňkové ochranné prostředky dielektrické rukavice izolační rohože vypínací tyče izolační přezůvky

17 Bezpečnostní opatření v laboratoři Posluchači se smí zdržovat pouze u zařízení, na kterém provádějí měření. V laboratoři je zakázáno jíst a kouřit. V prostoru laboratoře je nutno udržovat čistotu a pořádek. Podlahu kolem zařízení pracujících s kapalinami je nutno udržovat suchou. Vzorky, pomocné kapaliny a všechny chemikálie v laboratořích musí být v předepsaných lahvích. Po každé manipulaci je nutno láhve opět řádně uzavřít. V blízkosti elektrických spotřebičů nesmí být hořlavé látky. Zvláštní opatrnosti je třeba u zařízení, pracujících s teplotami nad 50 C, aby nedošlo k popálení nebo opaření. Při měření elektrických úloh a při práci s elektrickými zařízeními je nutné zachovávat neustálou opatrnost. Posluchač nesmí sám zapnout elektrické zařízení nebo připojit elektrický obvod k proudovému zdroji. Připojení ke zdroji provede asistent nebo k tomu dá posluchači výslovný souhlas po kontrole úlohy co do správnosti zapojení, použití správných přístrojů, nastavení měřicích rozsahů, apod. Je-li úloha připojena ke zdroji, nesmí posluchači přepojovat vodiče v obvodu, dotýkat se nechráněných kontaktů přípravků a provádět jakékoliv zásahy, opravy či úpravy zařízení pod napětím. Odpojení od zdroje se provádí vypnutím vypínače nebo jističe příslušného napájecího obvodu. Před jakoukoliv manipulací s jednotlivými prvky elektrického obvodu je nutno se přesvědčit, že obvod byl od zdroje odpojen. Elektrolytické kondenzátory i po vypnutí proudu udržují na elektrodách určitou dobu napětí.

18 Bezpečnostní opatření v laboratoři Posluchačům je zakázáno jakkoliv manipulovat s elektrickými rozvaděči v laboratoři s výjimkou vypnutí jističů nebo vypínačů. Při požáru elektrického zařízení nelze k hašení použít vody. Hasicí přístroje, k tomuto účelu určené, jsou rozmístěny ve všech laboratořích fyziky. Posluchač je povinen seznámit se v úvodním cvičení semestru se způsobem ovládání jističů a vypínačů a se zásadami bezpečné práce v laboratoři. Posluchač je povinen se seznámit se způsoby ochrany před nebezpečným dotykovým napětím a se zásadami poskytování první pomoci při úrazech elektrickým proudem.
