1 Mokré místnosti

2 2

3 Základní informace 3

4 Definice Elektřina a voda se spolu neslučují. Přesto chceme mít pohodlí a tím i elektrické přístroje nejen v koupelnách, prádelnách, sklepích a vůbec v celé domácnosti. 4

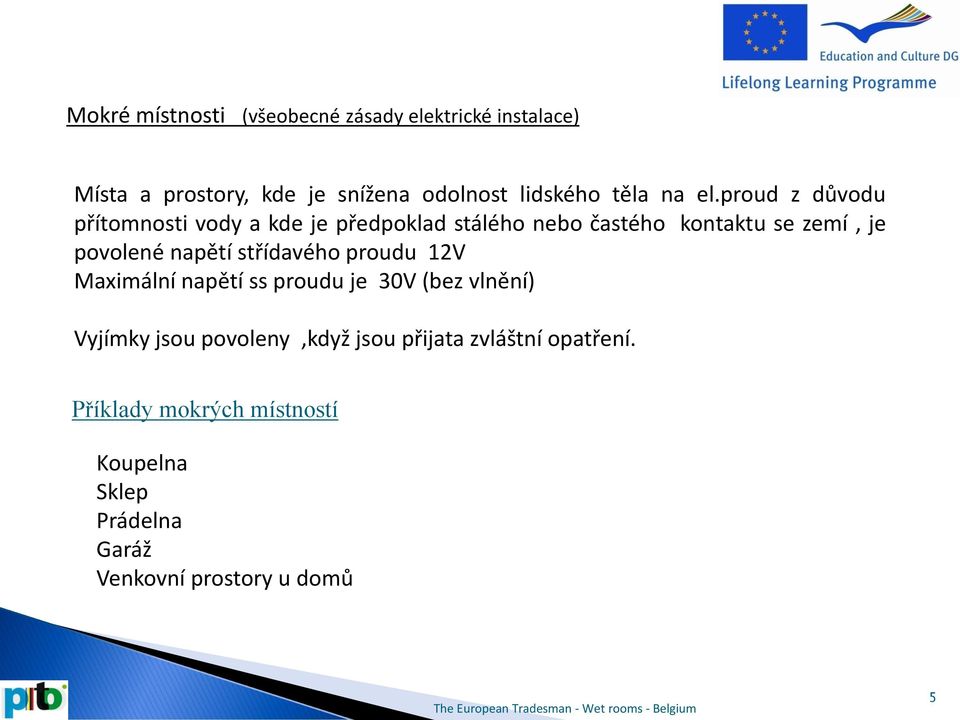

5 Mokré místnosti (všeobecné zásady elektrické instalace) Místa a prostory, kde je snížena odolnost lidského těla na el.proud z důvodu přítomnosti vody a kde je předpoklad stálého nebo častého kontaktu se zemí, je povolené napětí střídavého proudu 12V Maximální napětí ss proudu je 30V (bez vlnění) Vyjímky jsou povoleny,když jsou přijata zvláštní opatření. Příklady mokrých místností Koupelna Sklep Prádelna Garáž Venkovní prostory u domů 5

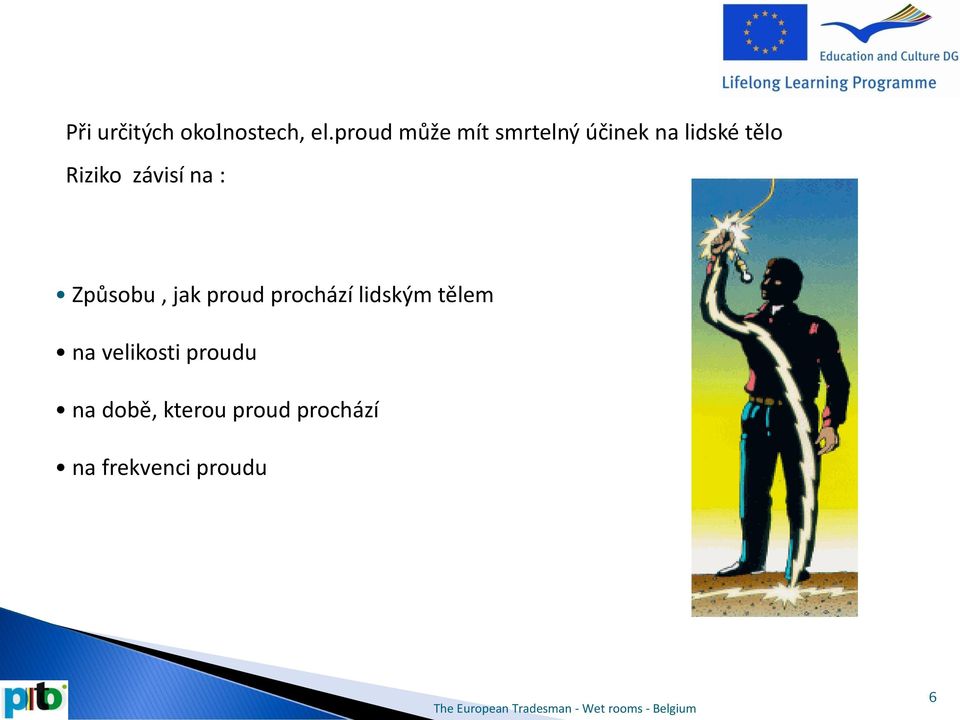

6 Při určitých okolnostech, el.proud může mít smrtelný účinek na lidské tělo Riziko závisí na : Způsobu, jak proud prochází lidským tělem na velikosti proudu na době, kterou proud prochází na frekvenci proudu 6

7 Účinky el.proudu na lidské tělo jsou udány v tabulce 1mA - 2mA 2mA - 10mA 10mA - 25mA Proud Vliv na člověka Účinek Slabá citlivost- brnění svalové křeče Vysoký krevní tlak motání Ochrnutí, je možné stále pustit se vedení Bezvědomí, poruchy dechu 25mA - 50mA Těžké svalové křeče Žaludeční křeče Fibrilace srdečních komor Ochrnutí celého těla Zastavení dechu Nedostatek kyslíku v mozku Nad 50mA Fibrilace srdečních komor Srdeční kolaps, smrt Nad 3000mA Silné popáleniny Srdeční zástava Smrt a popáleniny těla 7

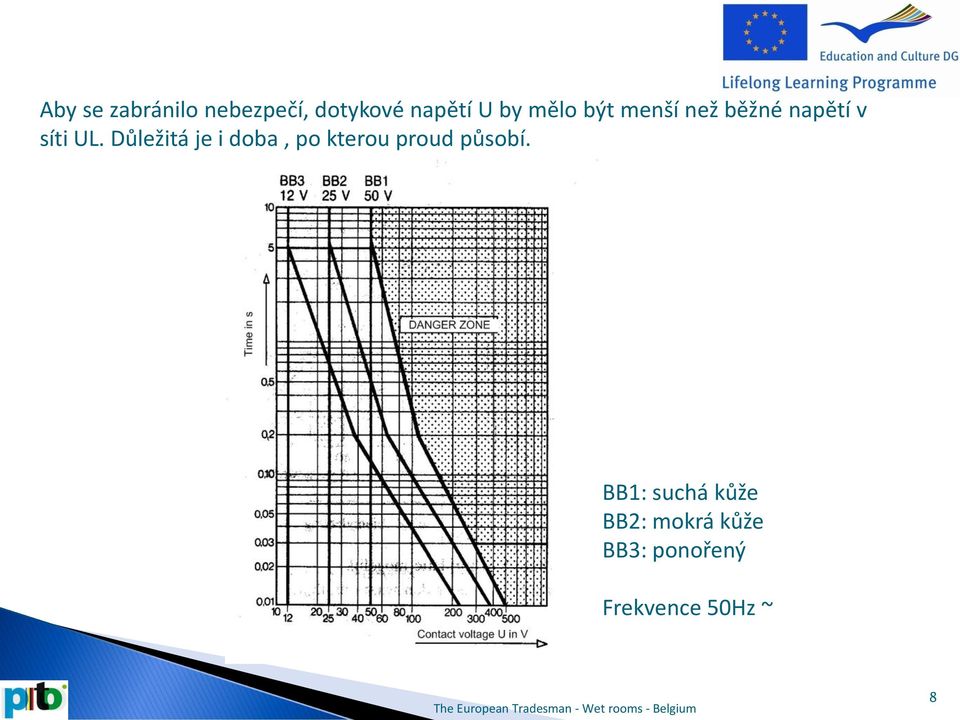

8 Aby se zabránilo nebezpečí, dotykové napětí U by mělo být menší než běžné napětí v síti UL. Důležitá je i doba, po kterou proud působí. BB1: suchá kůže BB2: mokrá kůže BB3: ponořený Frekvence 50Hz ~ 8

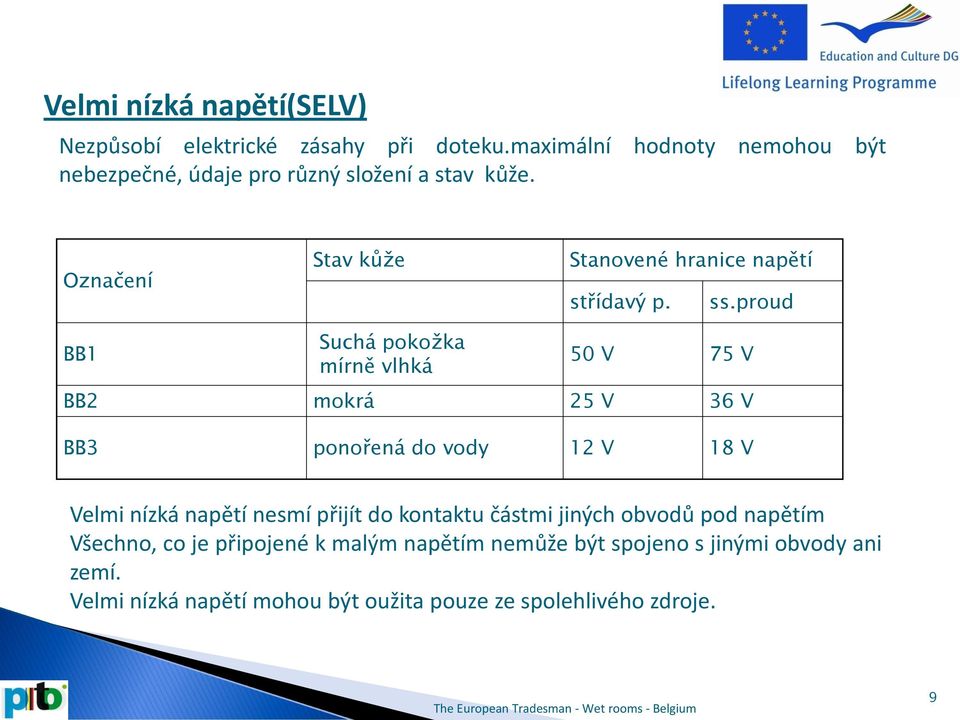

9 Velmi nízká napětí(selv) Nezpůsobí elektrické zásahy při doteku.maximální hodnoty nemohou být nebezpečné, údaje pro různý složení a stav kůže. Označení Stav kůže Stanovené hranice napětí střídavý p. ss.proud BB1 Suchá pokožka mírně vlhká 50 V 75 V BB2 mokrá 25 V 36 V BB3 ponořená do vody 12 V 18 V Velmi nízká napětí nesmí přijít do kontaktu částmi jiných obvodů pod napětím Všechno, co je připojené k malým napětím nemůže být spojeno s jinými obvody ani zemí. Velmi nízká napětí mohou být oužita pouze ze spolehlivého zdroje. 9

10 Mezinárodní ochrana IP - hodnota (International Protection) má tři dvojčíslíi. Označuje stupeň ochrany el.zařízení. IP XX-X První dvojčíslí označuje stupeň ochrany proti prachu a pevným částečkám. Druhé dvojčíslí označuje stupeň ochrany proti vodě. Třetí dvojčíslí udává odolnost proti nárazu. Čím větší jsou čísla, tím lepší ochrana. 10

11 První čísla popis IP označení název 0 Bez ochrany IP 0X 1 Chráněný před pevnými předměty většími než 50mm IP 1X Bezpečný při dotyku 2 Chráněný před pevnými předměty většími než 12mm IP 2X 3 Chráněný před pevnými předměty většími než 2,5mm IP 3X 4 Chráněný against solid objects greater than 1mm IP 4X 5 Chráněný proti prachu IP 5X 6 Bezprašný IP 6X Bezprašný Druhé číslo popis IP označení název 0 Bez ochrany IP X0 Běžný 1 Chráněný před kapající vodou IP X1 2 Chráněný před kapající vodou pod úhlem 15 IP X2 3 Chráněný před stříkající vodou IP X3 4 Chráněný před tekoucí vodou IP X4 5 Chráněný před proudící vodou IP X5 6 Chráněný před silným proudem vody IP X6 7 Chráněný před ponořením do hloubky 1m a na 30 min. IP X7 Voděodolný 8 Chráněný před trvalým ponořením IP X8 11

12 Výrobci elektrických zařízení rozdělují zařízení do několika tříd podle IEC hlediska, které určuje stupeň uzemnění a ochrany. Třída 0: Tyto přístroje nemají nařízené uzemnění a mají pouze jeden stupeň izolace a musí být umístěny pouze v suchých prostorách. Třída I: Spotřebiče musí mít zemní vodič připevněný k rámu Pračka, trouba, Třída II: Dvojitá izolace/jištění/ spotřebiče nevyžaduje již další bezpečné uzemnění. Toto je obvykle dosaženo alespoň částečně tím, že přístroj má dvě vrstvy izolačního materiálu, který izoluje části pod napětím. Hi-fi, vrtačky, mixér Třída III: Tyto přístroje jsou napájeny ze zdroje velmi nízkým napětím SELV. 12

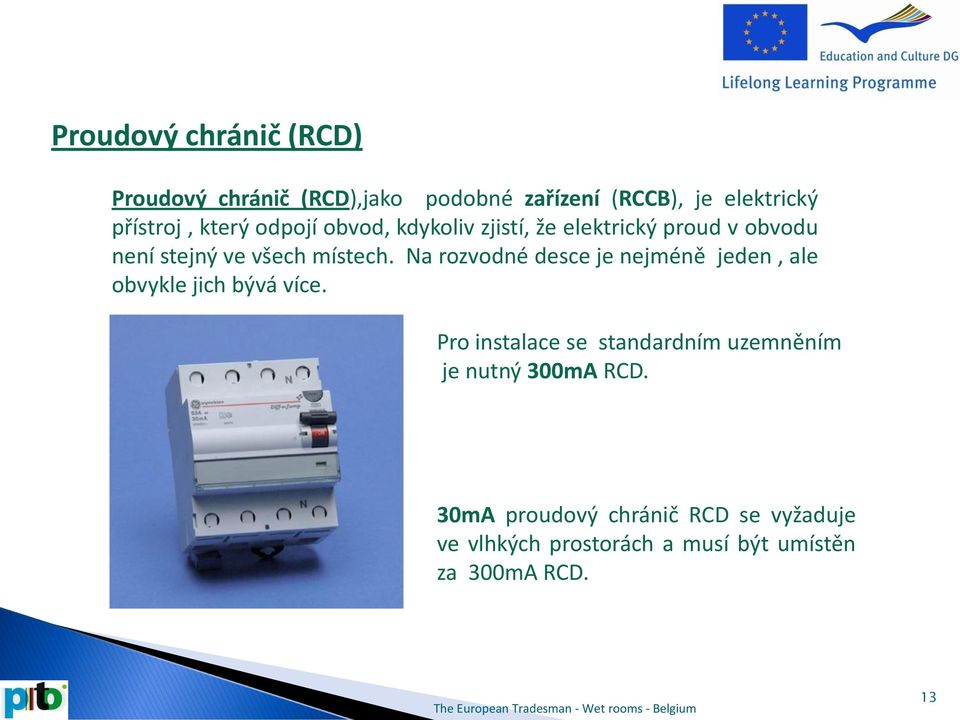

13 Proudový chránič (RCD) Proudový chránič (RCD),jako podobné zařízení (RCCB), je elektrický přístroj, který odpojí obvod, kdykoliv zjistí, že elektrický proud v obvodu není stejný ve všech místech. Na rozvodné desce je nejméně jeden, ale obvykle jich bývá více. Pro instalace se standardním uzemněním je nutný 300mA RCD. 30mA proudový chránič RCD se vyžaduje ve vlhkých prostorách a musí být umístěn za 300mA RCD. 13

14 14

15 Koupelna AREI/?/ vydalo soupis pravidel a nařízení pro bezpečné instalace v koupelnách: Ochrana proudovým chráničem RCD Minimálně jeden oddělený obvod musí být jištěn proudovým chráničem 30mA RCD. RCD nesmí být umístěný v koupelně Zásuvky umístěné v zóně musí být jištěny 10mA RCD 15

16 Výběr zařízení Nebezpečí zasažení el. proudem v koupelně a sprchách je velmi vysoké, protože lidské tělo má malý odpor, když je mokré nebo pod vodou. Není dovoleno používat a umisťovat el.přístroje v okolí vany a sprchovat se s nimi v ruce. V koupelnách musí být osvětlení. Tato zařízení také musí mít ochranu proti vlhkosti a vodě. 16

17 Volba el.vybavení a jejich umístění v koupelnách Koupelna je rozdělena na 5 zón: 0, 1, 1plus, 2 a 3. V každé z těchto zón platí určitá omezení pro používání el.přístrojů a zařízení. 17

18 Vnitřek vany nebo sprchy, kde přímo může být voda. Vyžaduje el. vybavení o nízkém napětí (max 12V) a parametrech IPX7. 18

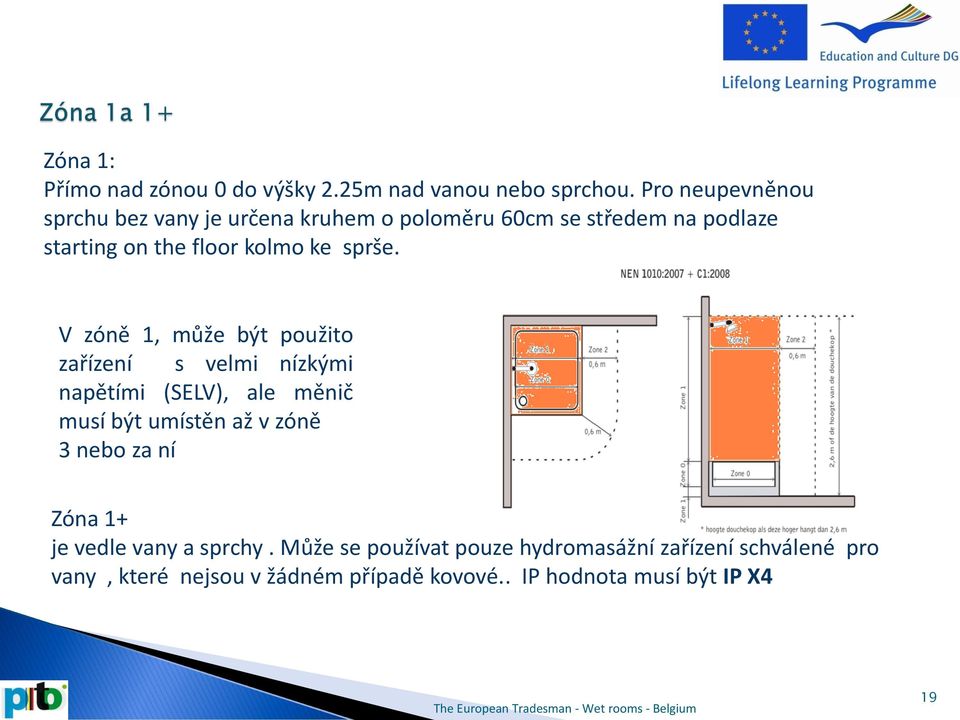

19 Zóna 1: Přímo nad zónou 0 do výšky 2.25m nad vanou nebo sprchou. Pro neupevněnou sprchu bez vany je určena kruhem o poloměru 60cm se středem na podlaze starting on the floor kolmo ke sprše. V zóně 1, může být použito zařízení s velmi nízkými napětími (SELV), ale měnič musí být umístěn až v zóně 3 nebo za ní Zóna 1+ je vedle vany a sprchy. Může se používat pouze hydromasážní zařízení schválené pro vany, které nejsou v žádném případě kovové.. IP hodnota musí být IP X4 19

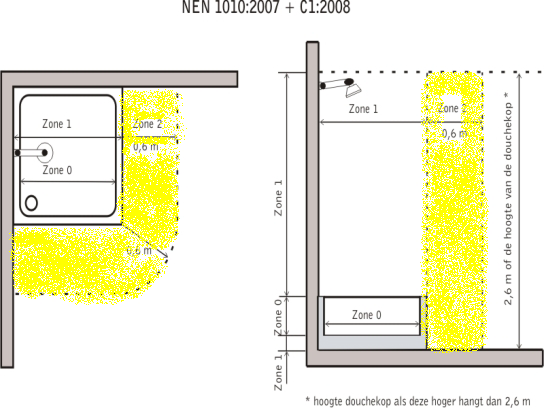

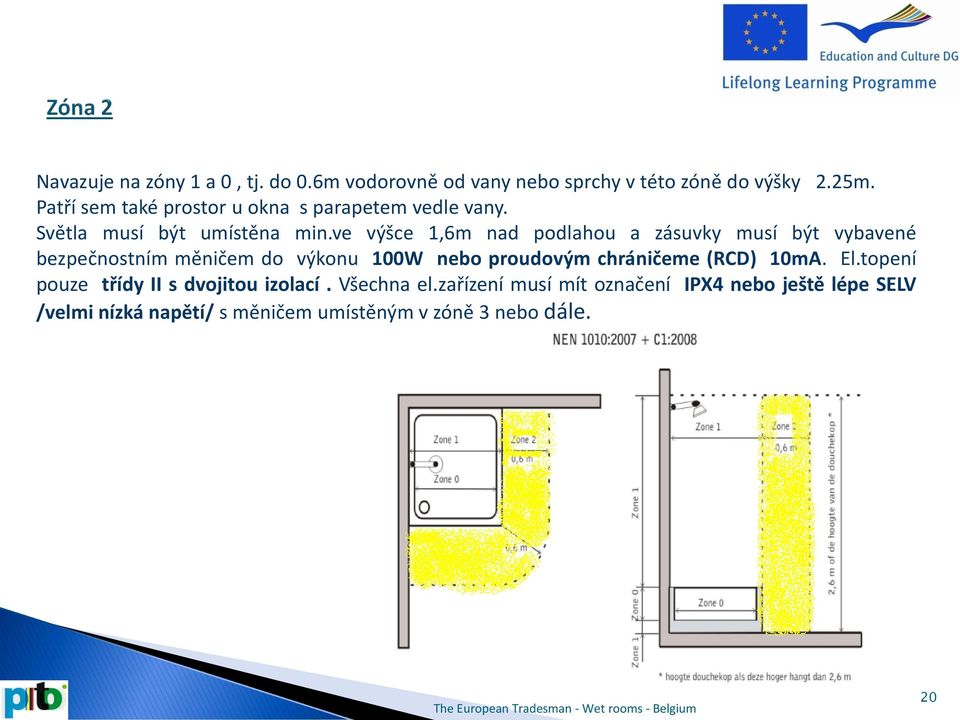

20 Navazuje na zóny 1 a 0, tj. do 0.6m vodorovně od vany nebo sprchy v této zóně do výšky 2.25m. Patří sem také prostor u okna s parapetem vedle vany. Světla musí být umístěna min.ve výšce 1,6m nad podlahou a zásuvky musí být vybavené bezpečnostním měničem do výkonu 100W nebo proudovým chráničeme (RCD) 10mA. El.topení pouze třídy II s dvojitou izolací. Všechna el.zařízení musí mít označení IPX4 nebo ještě lépe SELV /velmi nízká napětí/ s měničem umístěným v zóně 3 nebo dále. 20

21 Za zónou 2, do 2.4m vodorovně až do 2.25m ve výšce,. Není ourčeno označení IP pro spotřebiče, pouze u některých el.spotřebičů je upozornění nepoužívat v koupelnách. 21

22 Zóna Povolená zařízení ochrana 0 SELV 12V/6V IP X7 1 Ohřívač vody IP X4 Zdroj SELV till 12V AC, 30V DC IP X4 Zdroj SELV till 6V AC, 20V DC IP X0 1+ Hydromasážní vybavení a zdroj IP X4 2 Zdroj SELV till 25V/12V AC IP X4 Světlo vypínačem min 1,6m vysoko. IP X4 Nepřenosné topení Ventilátor (třída II) IP XX Zásuvky se speciálním jištěním nebo měničem (max 100W) Zásuvky RCD 10mA Sanitární ohřev vody IP XX IP X4 3 Všechna el. zařízení IP X1 Zdroj SELV do 12V AC, 30V DC IP 00 22

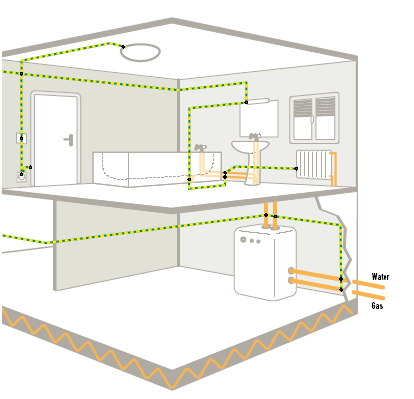

23 Doplňkové ekvipotenciální propojení spojuje všechny vodivé části a všechna elektrická zařízení v zónách 0,1,2,,3 s výjimkou těch, která jsou napájena velmi nízkým napětím SELV. 23

24 Elektrické kabely Elektrický kabel s výjimkou vnitřního drátu nesmí mít jiné části kovové, jako např. trubky, obaly apod. V zónách 1, 1+ 2, jsou povoleny pouze kabely určené pro vlhké prostory. Elektrické instalace, umístěné ve stěnách, mohou být vedeny pouze horizontálně nebo vertikálně. Topení vestavěné v podlaze Topení vestavěné v podlaze je povoleno pouze tehdy, když bude přikryto kovovou mřížkou nebo chráněno krytem propojeným s ekvipotenciálním vedením. 24

25 PRÁDELNA A KUCHYNĚ Prádelna Automatická pračka musí mít vlastní obvod jištěný proudovým chráničem 30mA Minimální průřez vedení je 6 mm² pro jednofázové připojení a 4mm² pro třífázové. (Menší průměr je povolen pokud je kabel viditelný nebo ve zvláštní trubce.) 25

26 Sušáky Samostatné připojení nejméně 2.5mm² připojení k RCD 30mA Myčka nádobí Samostatné připojení nejméně 2.5mm² připojení k RCD 30mA Výběr vhodného přístroje Pokud nejsou vestavné, materiál, ze kterého jsou zařízení vyrobena musí být vodotěsný IP44 26

27

28 3 Nakreslete základní schéma s umístěním hlavního RCD a RCD pro prostory vlhké v domácích rozvodech. Uveďte hodnoty těchto RCD chráničů 4 Jaká el.zařízení můžete umístit v zóně dvě v koupelně? 5 Uveďte tři pravidla pro el. instalace v koupelně. 28
