1 Zvyšování kvality výuky technických oborů Klíčová aktivita V.2 Inovace a zkvalitnění výuky směřující k rozvoji odborných kompetencí žáků středních škol Téma V.2.20 Stavebně truhlářské výrobky a jejich ochrana Kapitola 20 Kování dveří Ing. Hana Márová

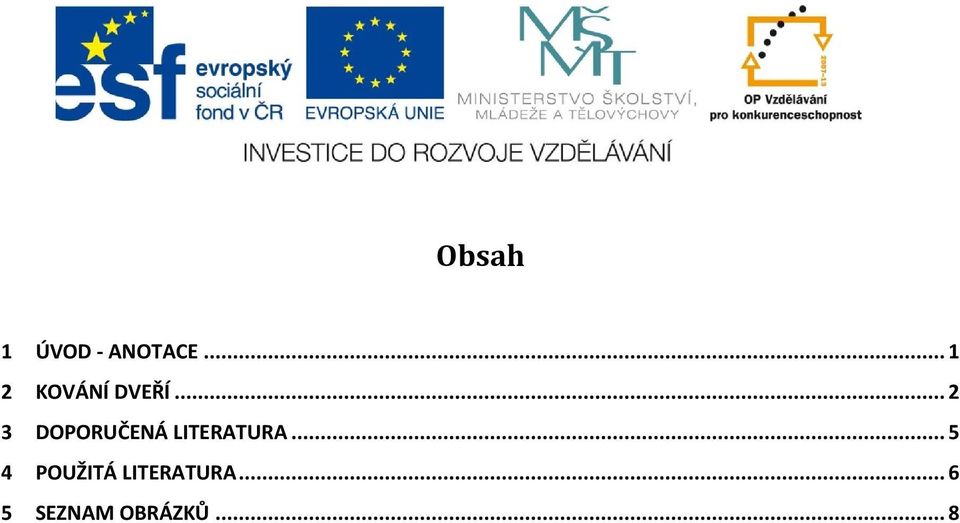

2 Obsah 1 ÚVOD - ANOTACE KOVÁNÍ DVEŘÍ DOPORUČENÁ LITERATURA POUŽITÁ LITERATURA SEZNAM OBRÁZKŮ... 8

3 1 Úvod - anotace Kapitola rozděluje dveřní kování na konstrukční a vrchní. Některé druhy kování jsou v kapitole zobrazena a stručně je popsána funkce jednotlivých kování.. Na závěr kapitoly jsou uvedeny tři kontrolní otázky. Zpracovaný materiál je možné použít při výuce odborných předmětů oborů vzdělávání truhlář H/01, tesař H/01 a studijního oboru nábytkářství M/01. 1

4 2 Kování dveří Dveřní kování rozlišujeme konstrukční a vrchní. Konstrukční kování je zapuštěno do dveřních křídel a je s nimi pevně spojeno. Slouží k zavěšení nebo zajištění křídel. Patří sem závěsy, zámky, západky a zástrče. Vrchní kování slouží k ovládání křídel, jejich zavírání a otevírání. Montuje se po dokončení povrchové úpravy dveří. Patří sem i doplňkové kování, tj. ochranný ( okopný ) plech, kukátko, vhoz na dopisy a rámeček na jméno. Pro posuvné, otáčecí a skládací dveře je speciální kování. Vnitřní a vnější otočné dveře bývají zpravidla okovány vysazovacími závěsy. o Závěsy dveří umožňují otáčení dveřního křídla a tím otevírání a zavírání. Pokud se díváme směrem od kliky k zárubni a vidíme závěsy na pravé straně, jedná se o dveře pravé, pokud jsou závěsy na levé straně, jedná se o dveře levé. Do pravých dveří kupujeme zámek pravý, do levých zámek levý. Pro pokojové dveře do výšky 2,2 m montujeme dva závěsy, u vyšších tři. dlouhý závěs vysazovací zadlabaný závěs kloubový dveřní závěs kombinovaný závěs závrtný válečkový závěs dvojdílný a trojdílný : 1. dveřní zárubeň 2. dveřní křídlo křídlové závěsy ( vlevo ) : a. rovné patky pro rovné hrany dveří b. zalomené patky pro dveře s polodrážkou c. pro ocelový rám Obrázek 1. Druhy závěsů 2

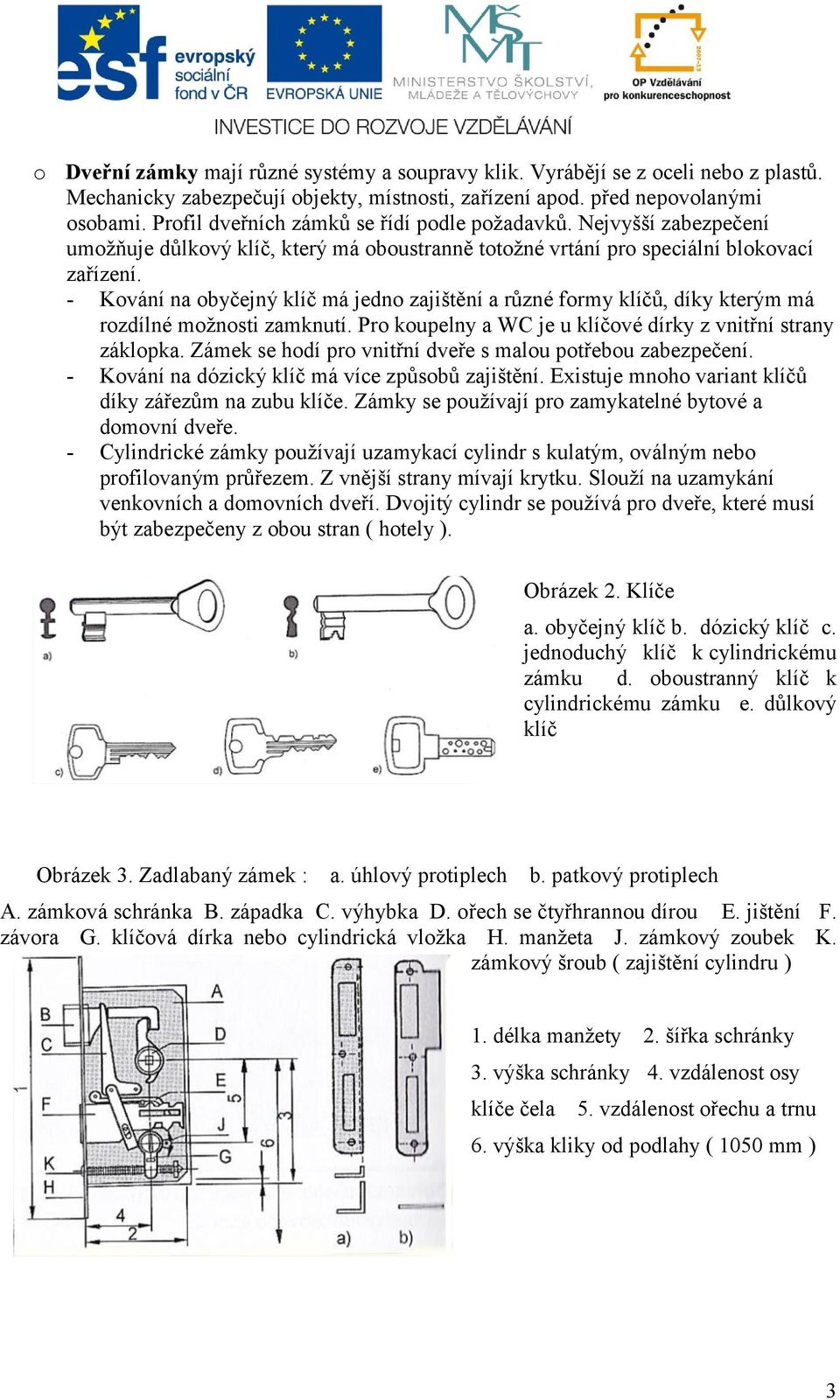

5 o Dveřní zámky mají různé systémy a soupravy klik. Vyrábějí se z oceli nebo z plastů. Mechanicky zabezpečují objekty, místnosti, zařízení apod. před nepovolanými osobami. Profil dveřních zámků se řídí podle požadavků. Nejvyšší zabezpečení umožňuje důlkový klíč, který má oboustranně totožné vrtání pro speciální blokovací zařízení. - Kování na obyčejný klíč má jedno zajištění a různé formy klíčů, díky kterým má rozdílné možnosti zamknutí. Pro koupelny a WC je u klíčové dírky z vnitřní strany záklopka. Zámek se hodí pro vnitřní dveře s malou potřebou zabezpečení. - Kování na dózický klíč má více způsobů zajištění. Existuje mnoho variant klíčů díky zářezům na zubu klíče. Zámky se používají pro zamykatelné bytové a domovní dveře. - Cylindrické zámky používají uzamykací cylindr s kulatým, oválným nebo profilovaným průřezem. Z vnější strany mívají krytku. Slouží na uzamykání venkovních a domovních dveří. Dvojitý cylindr se používá pro dveře, které musí být zabezpečeny z obou stran ( hotely ). Obrázek 2. Klíče a. obyčejný klíč b. dózický klíč c. jednoduchý klíč k cylindrickému zámku d. oboustranný klíč k cylindrickému zámku e. důlkový klíč Obrázek 3. Zadlabaný zámek : a. úhlový protiplech b. patkový protiplech A. zámková schránka B. západka C. výhybka D. ořech se čtyřhrannou dírou E. jištění F. závora G. klíčová dírka nebo cylindrická vložka H. manžeta J. zámkový zoubek K. zámkový šroub ( zajištění cylindru ) 1. délka manžety 2. šířka schránky 3. výška schránky 4. vzdálenost osy klíče čela 5. vzdálenost ořechu a trnu 6. výška kliky od podlahy ( 1050 mm ) 3

6 o Soupravy klik se vyrábí z oceli nebo plastu. Soupravu tvoří obě kliky s kolíkem a dírou, s krátkou nebo dlouhou krytkou a klikové rozety s krytkou klíčové díry. Na jedné straně soupravy může být místo kliky koule. Díky pružině ve čtyřhranném kolíku se může dveřní klika pohybovat. Obrázek 4. Kliky a. pro pokojové dveře b. pro domovní dveře c. pro koupelny a WC o Protiplechy zabraňují zneužití dveří, jsou součástí zámků. o Zástrče zajišťují křídla dvoukřídlových dveří bez zámku. Kontrolní otázky : 1. K čemu slouží vrchní kování dveří? 2. Co jsou zástrče? 3. Vyjmenuj doplňkové kování dveří. 4

7 3 Doporučená literatura 1. Zdeňka Křupalová : Nauka o materiálech pro 1 a 2 ročník SOU učebního oboru truhlář, Sobotáles Praha 1999, ISBN W. Nutsch a kolektiv : Odborné kreslení a základy konstrukce pro truhláře, Sobotáles Praha 2000, ISBN X 5

8 4 Použitá literatura 1. J.Vintr, K.Havránek : Truhlářství, konstrukce pro 1 a 2 ročník SPŠ dřevařských, Nakladatelství technické literatury Praha 1975, Josten, Reiche, Wittchen : Truhlářské konstrukce spoje, povrchové úpravy dřeva, konstrukce, Grada Publishing a.s. 2011, ISBN Jan Liška : Truhlářské práce, Technologie 2 a 3 ročník 2 díl, Parta 2003 ISBN

9 7

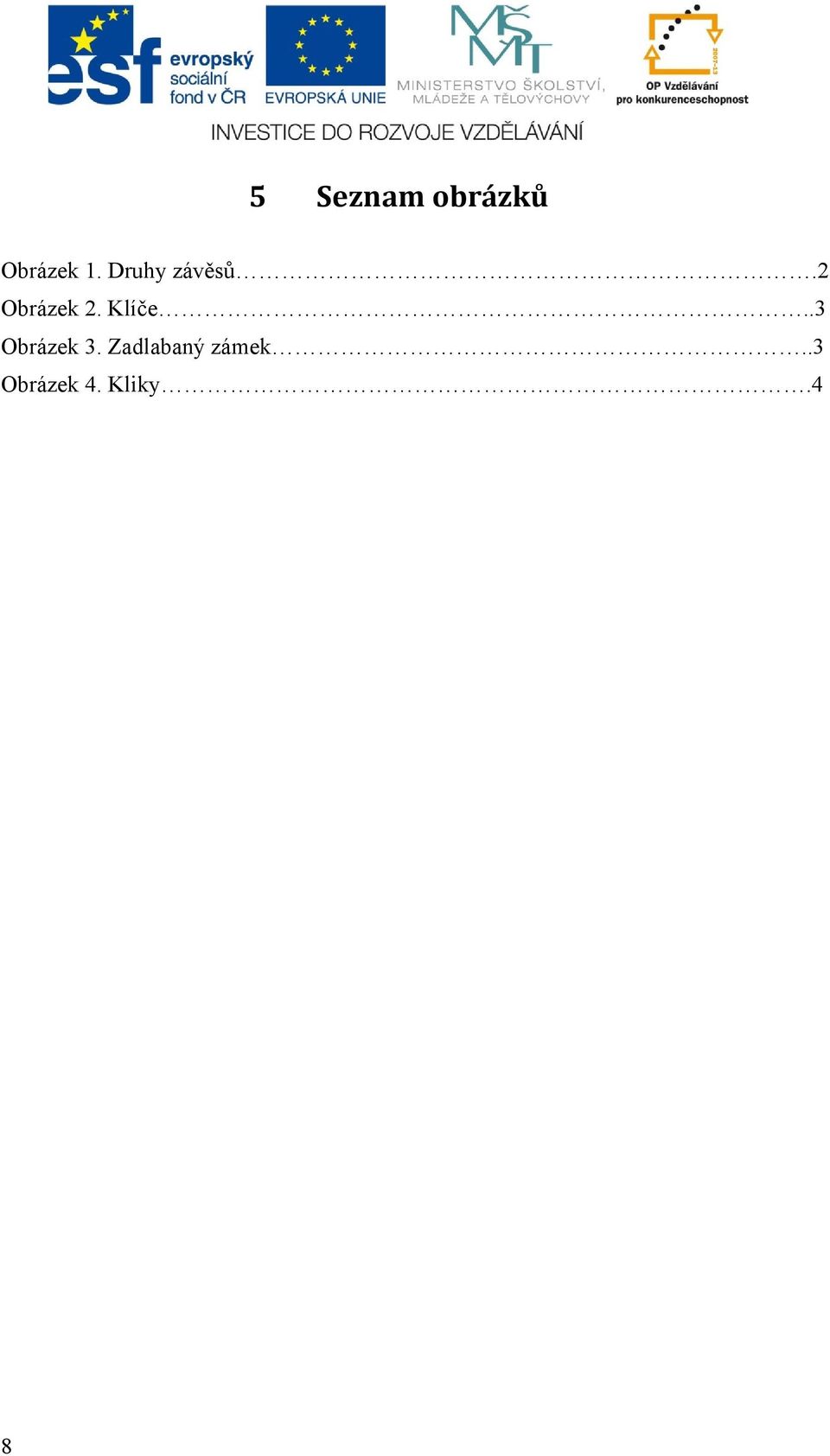

10 5 Seznam obrázků Obrázek 1. Druhy závěsů.2 Obrázek 2. Klíče..3 Obrázek 3. Zadlabaný zámek..3 Obrázek 4. Kliky.4 8
