STRUčNÝ NÁVOD PRO KONFIGURACI FREKVENčNÍCH MĚNIčŮ
|
|
- Ivo Sedlák
- před 5 lety
- Počet zobrazení:
Transkript
1 CS STRUčNÝ NÁVOD PRO KONFIGURACI FREKVENčNÍCH MĚNIčŮ LOVATO ELECTRIC S.P.A GORLE (BERGAMO) ITALIA VIA DON E. MAZZA, 12 TEL FAX (Nazionale): FAX (International): Web VLB3 Kroky nutné ke konfiguraci: NAUčTE SE, JAK SE POHYBOVAT V MENU Viz kapitola 1 JAK CHCETE OVLÁDAT CHOD A ZASTAVENÍ MOTORU? Viz kapitola 2 JAK CHCETE ŘÍDIT FREKVEI? Viz kapitola 3 POUŽIJETE KLÁVESNICI DÁLKOVÉHO ŘÍZENÍ LOVATO EXCRDU1? ANO Viz kapitola 4 ZADEJTE PARAMETRY MOTORU Viz kapitola 5 OBSAH STRANA 1. Navigace v menu a reset na výchozí parametry Příkaz start/stop motoru Přes kontakty na svorkovnici - dvouvodičové řízení Z klávesnice na měniči Přes kontakty na svorkovnici - třívodičové řízení Seřízení frekvence Z klávesnice na měniči Z externího potenciometru Z analogového signálu Z analogového signálu 4-20 ma Prostřednictvím přednastavených rychlostí Z motorizovaného potenciometru (MOP) Prostřednictvím komunikačního protokolu Modbus Funkce PID - setpoint nastavený pomocí klávesnice přístroje a signál zpětné vazby typu Funkce PID - setpoint nastavený pomocí klávesnice přístroje a signál zpětné vazby typu 4-20 ma Řízení pomocí klávesnice dálkového řízení LOVATO EXCRDU Připojení ke sběrnici RS Konfigurace pro příkaz Start/stop a seřízení frekvence Konfigurace pro řízení PID Parametry motoru
2 1. NAVIGACE V MENU A RESET NA VÝCHOZÍ PARAMETRY Pokyny z klávesnice Navigace v menu. Procházet parametry/změnit hodnoty. Vstoupit do podmenu/parametru. Potvrdit parametr. Podržte stisknuté po dobu 3 sekund pro uložení parametrů do paměti. Výstup z podmenu/parametru. Příkaz zastavení motoru (STOP). Příkaz spuštění motoru (START). Aktivuje úplné řízení z klávesnice (k dispozici s firmwarem od verze 4.1). Změna směru otáčení motoru (k dispozici s firmwarem od verze 4.1). Příklad navigace v menu pohonu. O jednu úroveň nahoru Vstoupit do menu skupin Zvolit skupinu O jednu úroveň nahoru Vstoupit do skupiny Zvolit parametr O jednu úroveň nahoru Potvrdit parametr k úpravě Zvolit podparametr O úroveň výš bez uložení Potvrdit podparametr k úpravě Upravit hodnotu Uložit změněný parametr Chcete-li uložit všechny změněné parametry, stiskněte a podržte po dobu 3 sekund Reset na výchozí parametry ChCETE-LI OBNOVIT VýChOZí PARAMETRy, NASTAVTE P700.01=1 2
3 2. PŘÍKAZ START/STOP MOTORU 2.1 Z kontaktů na svorkovnici Start/stop P Měnič aktivován 1 Měnič vždy povolen (výchozí) P Příkaz start/stop 11 Příkaz start/stop z digitálního vstupu (připojeno na svorky -) 2.2 Z klávesnice na pohonu Start Stop P Měnič aktivován 1 Měnič vždy povolen P Povolení řízení z klávesnice na měniči 1 Řízení z klávesnice na měniči aktivováno P Příkaz start/stop 1 Vždy aktivní (= Příkaz start/stop z klávesnice) 2.3 Z kontaktů na svorkovnici - třívodičové řízení Stop Start vpřed P Měnič aktivován 1 Měnič vždy povolen (výchozí) P Příkaz start/stop 11 Souhlas se startem a příkaz zastavení ze vstupu (kontakt ) P Příkaz Start vpřed 12 Příkaz startu ze vstupu (kontakt NO) 3
4 3. NASTAVENÍ FREKVEE 3.1 Z klávesnice měniče Zvýší frekvenci Sníží frekvenci P Zdroj setpoint frekvence 1 Seřízení frekvence z klávesnice na pohonu 3.2 Z externího potenciometru Potenciometr P Zdroj setpoint frekvence 2 Seřízení frekvence z analogového vstupu P Typ signálu 0 Analogový signál 0- P hodnota frekvence, když je hodnota Al1 na minimu 0 hz Minimální hodnota frekvence ( = 0 V) P hodnota frekvence, když je hodnota Al1 na maximu 50 hz Maximální hodnota frekvence ( = ) 3.3 Z analogového signálu 0- Signál Analogový 0... DC + P Zdroj setpoint frekvence 2 Seřízení frekvence z analogového vstupu P Typ signálu 0 Analogový signál 0- P hodnota frekvence, když je hodnota Al1 na minimu 0 hz Minimální hodnota frekvence ( = 0 V) P hodnota frekvence, když je hodnota Al1 na maximu 50 hz Maximální hodnota frekvence ( = ) 4
5 3.4 Z analogového signálu 4-20 ma Signál Analogový 4-20 ma + P Zdroj setpoint frekvence 2 Seřízení frekvence z analogového vstupu P Typ signálu 4 Signál 4-20 ma P hodnota frekvence, když je Al1 na minimu 0 hz Minimální hodnota frekvence ( = 4 ma) P hodnota frekvence, když je hodnota Al1 na maximu 50 hz Maximální hodnota frekvence ( = 20 ma ) 3.5 Prostřednictvím přednastavených rychlostí Přednastavená rychlost 1 bit Přednastavená rychlost 0 bit (bit 1) (bit 0) Aktivována předem zvolená frekvence Otevřený Otevřený Žádná přednastavená frekvence. Frekvence je nastavena podle zdroje stanoveného v P Otevřený Zavřený Přednastavená frekvence 1 Zavřený Otevřený Přednastavená frekvence 2 Zavřený Zavřený Přednastavená frekvence 3 Tabulka kombinací pro aktivaci přednastavených frekvencí P Aktivuje přednastavenou frekvenci, bit 0 14 = Aktivuje přednastavenou frekvenci, bit 0 P Aktivuje přednastavenou frekvenci, bit 1 15 = Aktivuje přednastavenou frekvenci, bit 1 P Přednastavená frekvence 1 20 hz hodnota přednastavené frekvence 1 ( zavřeno) P Přednastavená frekvence 2 45 hz hodnota přednastavené frekvence 2 ( zavřeno) P Přednastavená frekvence 3 50 hz hodnota přednastavené frekvence 3 ( a zavřené) 3.6 Z motorizovaného potenciometru (MOP) MOP DOWN MOP UP Motorizovaným potenciometrem se rozumí možnost seřídit frekvenci pomocí dvou kontaktů na svorkovnici, naprogramovaných s funkcemi MOP UP (zvýšení frekvence) a MOP DOWN (snížení frekvence). P Funkce RESET alarmů (výchozí: ) 0 Zakáže funkci RESET alarmů P Funkce OBRÁCENí ChODU (výchozí: ) 0 Zakáže funkci OBRÁCENí ChODU P Funkce MOP UP 12 Funkce MOP UP spojená se vstupem P Funkce MOP DOWN 13 Funkce MOP DOWN spojená se vstupem P Aktivuje MOP 1 MOP použit jako setpoint frekvence P Počáteční rychlost MOP 0 Poslední rychlost před zastavením. 5
6 3.7 Prostřednictvím komunikačního protokolu Modbus P Povolení řízení ze sítě 1 Řízení ze sítě povoleno P Sériový uzel Zadejte sériový uzel P Sériová rychlost bps (příklad) P Formáty dat 1 8/E/1 (příklad 8/E/1 znamená: 8 bit dat, sudá parita, 1 stop bit) P Odpověď v případě timeout 0 Žádná akce 3.8 Funkce PID - Setpoint nastavený pomocí klávesnice přístroje a signál zpětné vazby typu 0- P Zdroj setpoint PID 1 Setpoint PID seřízený z klávesnice na pohonu P Minimální frekvence 30hz Zadat minimální hodnotu frekvence P Typ signálu 0 Analogový signál 0- P Povolení funkce PID 1 PID povoleno P Zdroj zpětná vazba PID 1 Zpětná vazba PID z analogového vstupu P Aktivace režimu Sleep funkce PID 1 Režim Sleep u PID je aktivován, když je frekvence menší než P po dobu delší než P P Práh frekvence pro aktivaci režimu Sleep funkce PID 35 hz Viz výše P Zpoždění aktivace režimu Sleep funkce PID 5 s Viz výše 3.9 Funkce PID - setpoint nastavený pomocí klávesnice přístroje a signál zpětné vazby typu 4-20 ma P Zdroj setpoint PID 1 Setpoint PID seřízený z klávesnice na pohonu P Minimální frekvence 30hz Zadat minimální hodnotu frekvence P Typ signálu 4 Signál 4-20 ma P Povolení funkce PID 1 PID povoleno P Zdroj zpětná vazba PID 1 Zpětná vazba PID na analogovém vstupu P Aktivace režimu SLEEP 1 Režim Sleep u PID je aktivován, když je frekvence menší než P po dobu delší než P P Práh frekvence pro SLEEP 35 hz Viz výše P Zpoždění aktivace SLEEP 5 s Viz výše 6

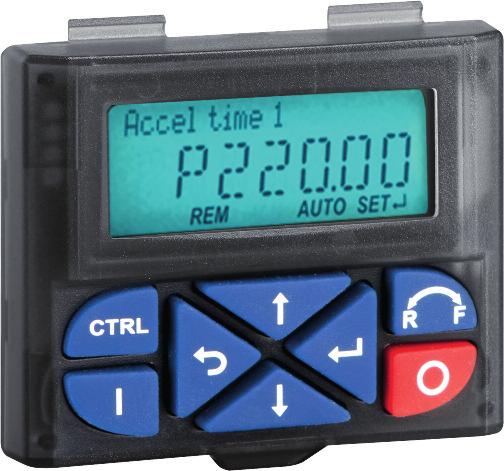

7 4. OVLÁDÁNÍ POMOCÍ JEDNOTKY DÁLKOVÉHO ŘÍZENÍ LOVATO EXCRDU1 EXCRDU1 4.1 Připojení k bus RS485 K jednotce EXCRDU1 je možno připojit až 32 zařízení podle výběru z pohonů s proměnnými otáčkami VLB3 a soft starter ADXL. DŮLEŽITÉ ZÁVAZNÉ POKyNy Svorky TA a TB portu RS485 u VLB3 mají přepólování s ohledem na svorky A a B jednotky dálkového sledování EXCRDU1. V případě, že VLB3 je poslední uzel sítě RS485, je nutné vložit zakončovací odpor (integrovaný v VLB3) a nastavit spínač DIP R do polohy ON. V opačném případě nechte spínač DIP R v poloze OFF. VLB Spínač Dip R = zakončovací odpor 7
8 4.2 Konfigurace pro příkaz start/stop a seřízení frekvence Nastavení VLB Parametr Popis Nastavení Význam P Zdroj setpoint frekvence 5 Setpoint frekvence nastavený ze sítě P Zdroj setpoint PID 5 Setpoint PID seřízený nastavený z relé P Povolení sítě 1 Síť povolena P Adresa uzlu Sériový uzel Modbus P Sériová rychlost bps P Formát dat 1 8 bit dat, sudá parita, 1 stop bit P Odpověď na timeout 0 Žádná odpověď P Parametr Modbus 1 P Teplota motoru P Parametr Modbus 2 P Výkon motoru P Parametr Modbus 3 P PID setpoint P Parametr Modbus 4 P PID feedback P Parametr Modbus 5 P Stav PID P Parametr Modbus 6 P Počítadlo hodin P Parametr Modbus 7 P Aktuální moment P Parametr Modbus 8 P Minimální frekvence P Parametr Modbus 9 P Maximální frekvence P Parametr Modbus 10 P Minimální hodnota PID P Parametr Modbus 11 P Maximální hodnota PID P Parametr Modbus 12 P Trigger PID P Parametr Modbus 13 P Kód produktu POZNÁMKA. K umožnění komunikace se vzdálenou klávesnicí EXCRDU1 musí být všechny parametry obsažené ve výše uvedené tabulce (kromě sériové adresy uzlu, který může být přiřazen podle potřeby) nastaveny s uvedenými hodnotami. 4.3 Konfigurace pro řízení PID Nastavení VLB Parametr Popis Nastavení Význam P Zdroj setpoint frekvence 5 Setpoint frekvence nastavený ze sítě P Zdroj setpoint PID 5 Setpoint PID seřízený nastavený z relé P Povolení sítě 1 Síť povolena P Adresa uzlu Sériový uzel Modbus P Sériová rychlost bps P Formát dat 1 8 bit dat, sudá parita, 1 stop bit P Odpověď na timeout 0 Žádná odpověď P Parametr Modbus 1 P Teplota motoru P Parametr Modbus 2 P Výkon motoru P Parametr Modbus 3 P PID setpoint P Parametr Modbus 4 P PID feedback P Parametr Modbus 5 P Stav PID P Parametr Modbus 6 P Počítadlo hodin P Parametr Modbus 7 P Aktuální moment P Parametr Modbus 8 P Minimální frekvence P Parametr Modbus 9 P Maximální frekvence P Parametr Modbus 10 P Minimální hodnota PID P Parametr Modbus 11 P Maximální hodnota PID P Parametr Modbus 12 P Trigger PID P Parametr Modbus 13 P Kód produktu P Povolení funkce PID 1 PID povoleno POZNÁMKA. K umožnění komunikace se vzdálenou klávesnicí EXCRDU1 musí být všechny parametry obsažené ve výše uvedené tabulce (kromě sériové adresy uzlu, který může být přiřazen podle potřeby) nastaveny s uvedenými hodnotami. POZNÁMKA. V případě použití řízení PID platí, že pokud budete mít výše uvedenou konfiguraci, musí být zpětnovazební signál připojen na analogový vstup na VLB. 8
9 5. PARAMETRY MOTORU P Síťové napětí AC 400 V Nastavit síťové napětí P Režim řízení motoru 6 Charakteristika V/f v otevřené smyčce P Charakteristika V/f 0 Lineární V/f (použití: dopravníkový pás,...) 1 Kvadratické V/f (použití: čerpadla, ventilátory, ) P Základní napětí V/f 400 V Nastavit stejnou hodnotu jmenovitého napětí motoru (P320.07) P Základní frekvence V/f 50 hz Nastavit stejnou hodnotu jmenovité frekvence motoru (P320.05) P Kompenzace skluzu 5 % Nastavit doporučenou hodnotu P Jmenovité otáčky motoru ot/min Jmenovité otáčky motoru P Jmenovitá frekvence motoru hz Nastavit jmenovitou frekvenci motoru P Jmenovitý výkon motoru kw Nastavit jmenovitý výkon motoru P Jmenovité napětí motoru V Nastavit jmenovité napětí motoru P Jmenovité Cos phi motoru Nastavit jmenovité Cos phi motoru P Jmenovitý proud motoru A Nastavit jmenovitý proud motoru. Nastavení tohoto parametru umožňuje i tepelnou ochranu motoru. POZNÁMKA. Pro případné povolení vektorového řízení nastavte P = 4. Všechny ostatní parametry musí zůstat nastavené s továrním nastavením. 9
