Genius 4x Čtyřosý pozicionér pro frézovací, vrtací a vyvrtávací stroje

Transkript

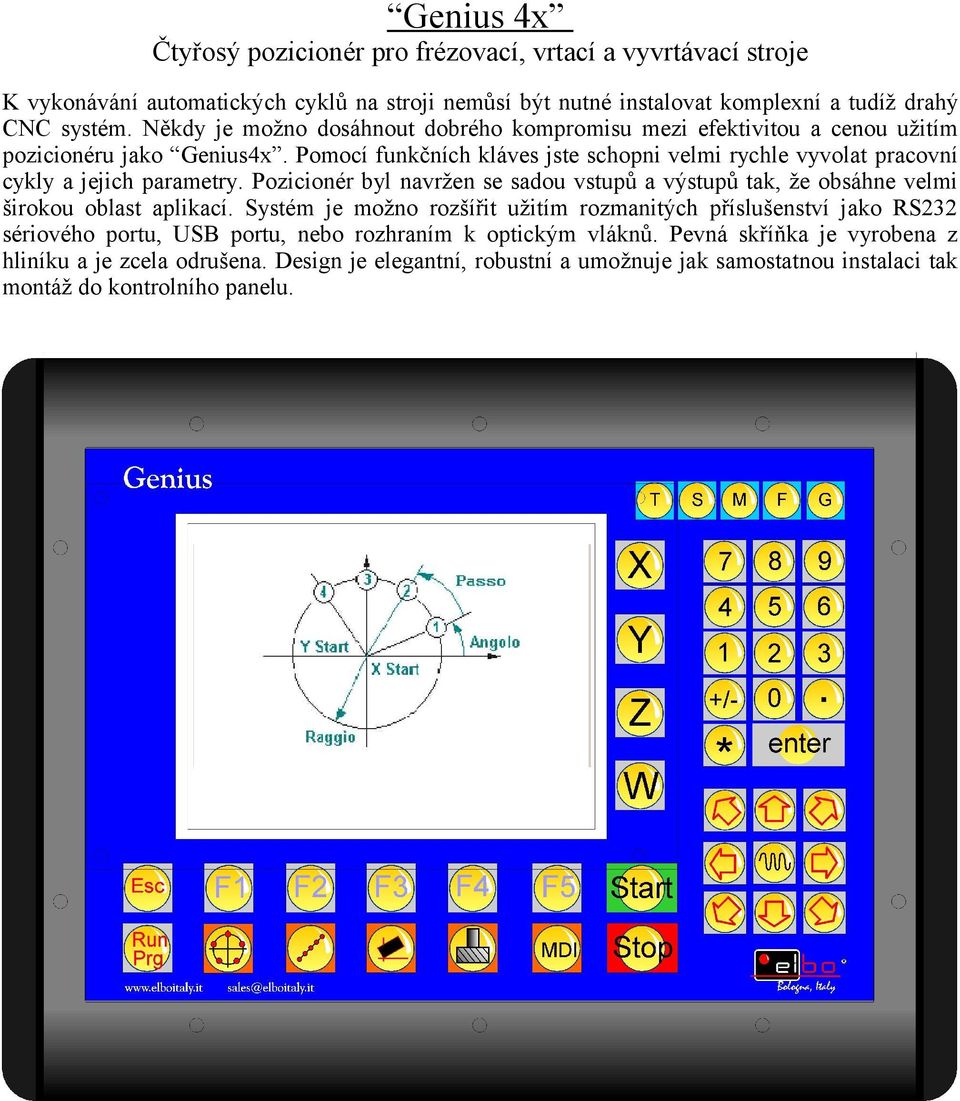

1 Genius 4x Čtyřosý pozicionér pro frézovací, vrtací a vyvrtávací stroje K vykonávání automatických cyklů na stroji nemůsí být nutné instalovat komplexní a tudíž drahý CNC systém. Někdy je možno dosáhnout dobrého kompromisu mezi efektivitou a cenou užitím pozicionéru jako Genius4x. Pomocí funkčních kláves jste schopni velmi rychle vyvolat pracovní cykly a jejich parametry. Pozicionér byl navržen se sadou vstupů a výstupů tak, že obsáhne velmi širokou oblast aplikací. Systém je možno rozšířit užitím rozmanitých příslušenství jako RS232 sériového portu, USB portu, nebo rozhraním k optickým vláknů. Pevná skříňka je vyrobena z hliníku a je zcela odrušena. Design je elegantní, robustní a umožnuje jak samostatnou instalaci tak montáž do kontrolního panelu.

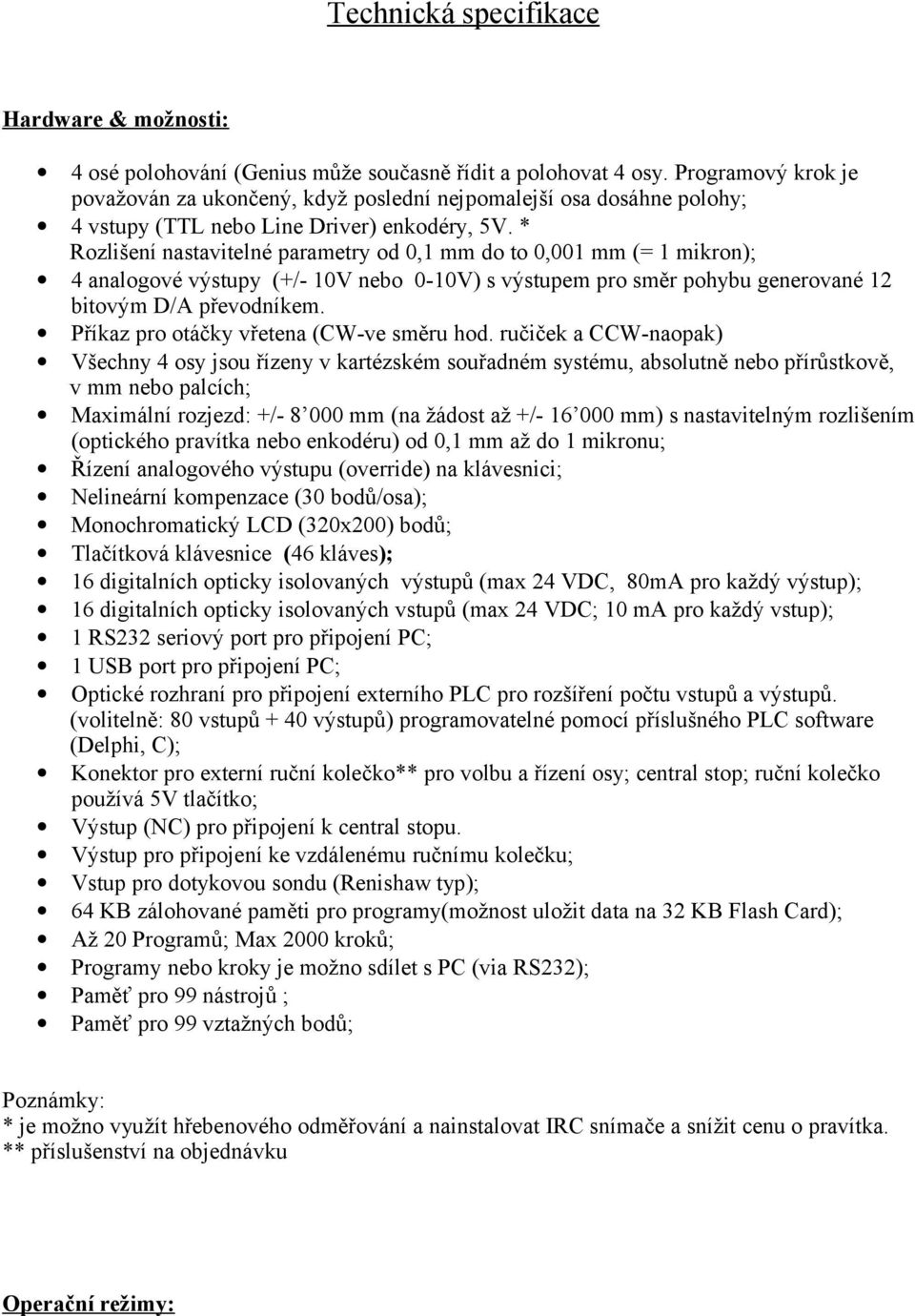

2 Technická specifikace Hardware & možnosti: 4 osé polohování (Genius může současně řídit a polohovat 4 osy. Programový krok je považován za ukončený, když poslední nejpomalejší osa dosáhne polohy; 4 vstupy (TTL nebo Line Driver) enkodéry, 5V. * Rozlišení nastavitelné parametry od 0,1 mm do to 0,001 mm (= 1 mikron); 4 analogové výstupy (+/- 10V nebo 0-10V) s výstupem pro směr pohybu generované 12 bitovým D/A převodníkem. Příkaz pro otáčky vřetena (CW-ve směru hod. ručiček a CCW-naopak) Všechny 4 osy jsou řízeny v kartézském souřadném systému, absolutně nebo přírůstkově, v mm nebo palcích; Maximální rozjezd: +/ mm (na žádost až +/ mm) s nastavitelným rozlišením (optického pravítka nebo enkodéru) od 0,1 mm až do 1 mikronu; Řízení analogového výstupu (override) na klávesnici; Nelineární kompenzace (30 bodů/osa); Monochromatický LCD (320x200) bodů; Tlačítková klávesnice (46 kláves); 16 digitalních opticky isolovaných výstupů (max 24 VDC, 80mA pro každý výstup); 16 digitalních opticky isolovaných vstupů (max 24 VDC; 10 ma pro každý vstup); 1 RS232 seriový port pro připojení PC; 1 USB port pro připojení PC; Optické rozhraní pro připojení externího PLC pro rozšíření počtu vstupů a výstupů. (volitelně: 80 vstupů + 40 výstupů) programovatelné pomocí příslušného PLC software (Delphi, C); Konektor pro externí ruční kolečko** pro volbu a řízení osy; central stop; ruční kolečko používá 5V tlačítko; Výstup (NC) pro připojení k central stopu. Výstup pro připojení ke vzdálenému ručnímu kolečku; Vstup pro dotykovou sondu (Renishaw typ); 64 KB zálohované paměti pro programy(možnost uložit data na 32 KB Flash Card); Až 20 Programů; Max 2000 kroků; Programy nebo kroky je možno sdílet s PC (via RS232); Paměť pro 99 nástrojů ; Paměť pro 99 vztažných bodů; Poznámky: * je možno využít hřebenového odměřování a nainstalovat IRC snímače a snížit cenu o pravítka. ** příslušenství na objednávku Operační režimy:

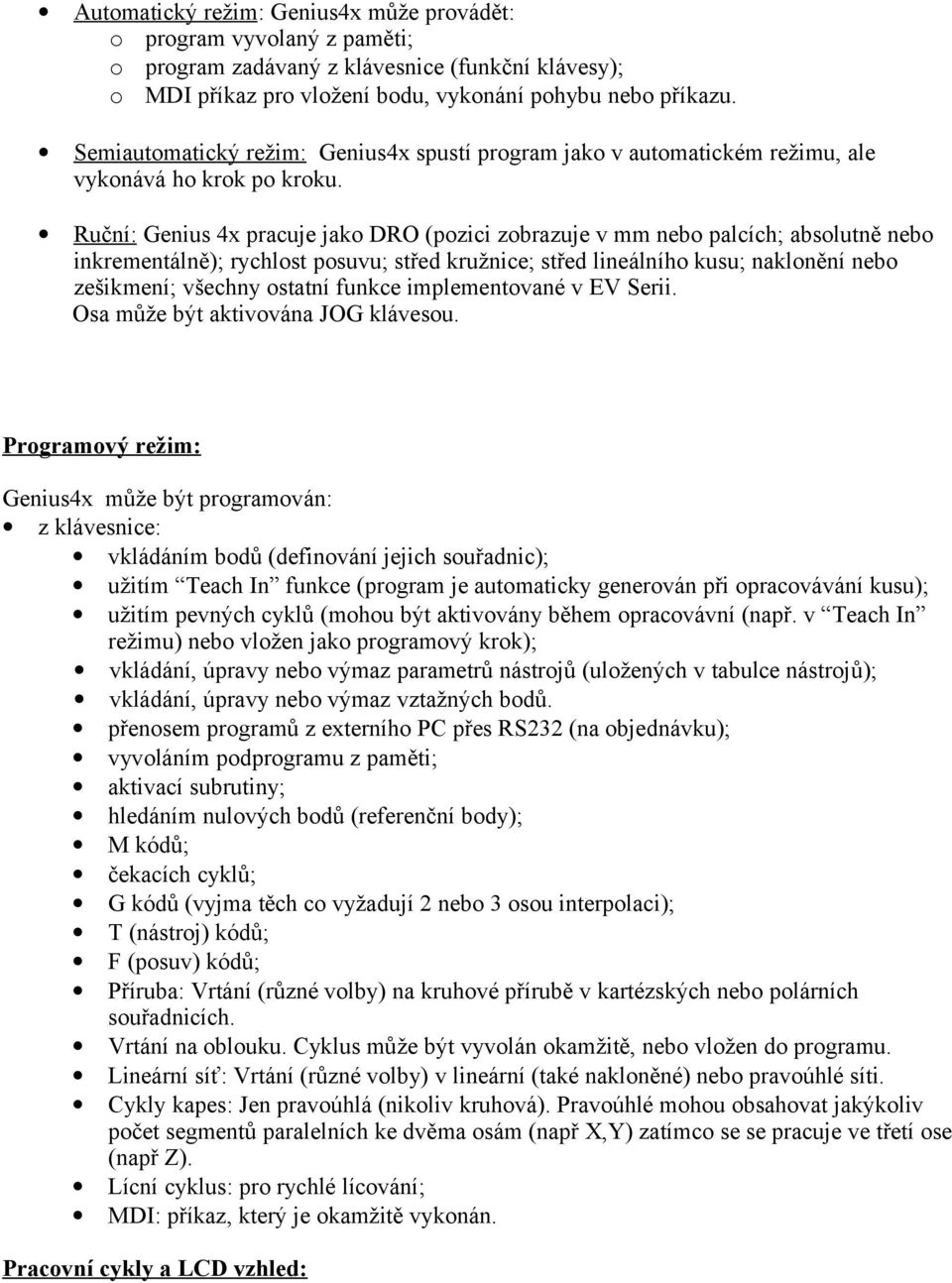

3 Automatický režim: Genius4x může provádět: o program vyvolaný z paměti; o program zadávaný z klávesnice (funkční klávesy); o MDI příkaz pro vložení bodu, vykonání pohybu nebo příkazu. Semiautomatický režim: Genius4x spustí program jako v automatickém režimu, ale vykonává ho krok po kroku. Ruční: Genius 4x pracuje jako DRO (pozici zobrazuje v mm nebo palcích; absolutně nebo inkrementálně); rychlost posuvu; střed kružnice; střed lineálního kusu; naklonění nebo zešikmení; všechny ostatní funkce implementované v EV Serii. Osa může být aktivována JOG klávesou. Programový režim: Genius4x může být programován: z klávesnice: vkládáním bodů (definování jejich souřadnic); užitím Teach In funkce (program je automaticky generován při opracovávání kusu); užitím pevných cyklů (mohou být aktivovány během opracovávní (např. v Teach In režimu) nebo vložen jako programový krok); vkládání, úpravy nebo výmaz parametrů nástrojů (uložených v tabulce nástrojů); vkládání, úpravy nebo výmaz vztažných bodů. přenosem programů z externího PC přes RS232 (na objednávku); vyvoláním podprogramu z paměti; aktivací subrutiny; hledáním nulových bodů (referenční body); M kódů; čekacích cyklů; G kódů (vyjma těch co vyžadují 2 nebo 3 osou interpolaci); T (nástroj) kódů; F (posuv) kódů; Příruba: Vrtání (různé volby) na kruhové přírubě v kartézských nebo polárních souřadnicích. Vrtání na oblouku. Cyklus může být vyvolán okamžitě, nebo vložen do programu. Lineární síť: Vrtání (různé volby) v lineární (také nakloněné) nebo pravoúhlé síti. Cykly kapes: Jen pravoúhlá (nikoliv kruhová). Pravoúhlé mohou obsahovat jakýkoliv počet segmentů paralelních ke dvěma osám (např X,Y) zatímco se se pracuje ve třetí ose (např Z). Lícní cyklus: pro rychlé lícování; MDI: příkaz, který je okamžitě vykonán. Pracovní cykly a LCD vzhled:

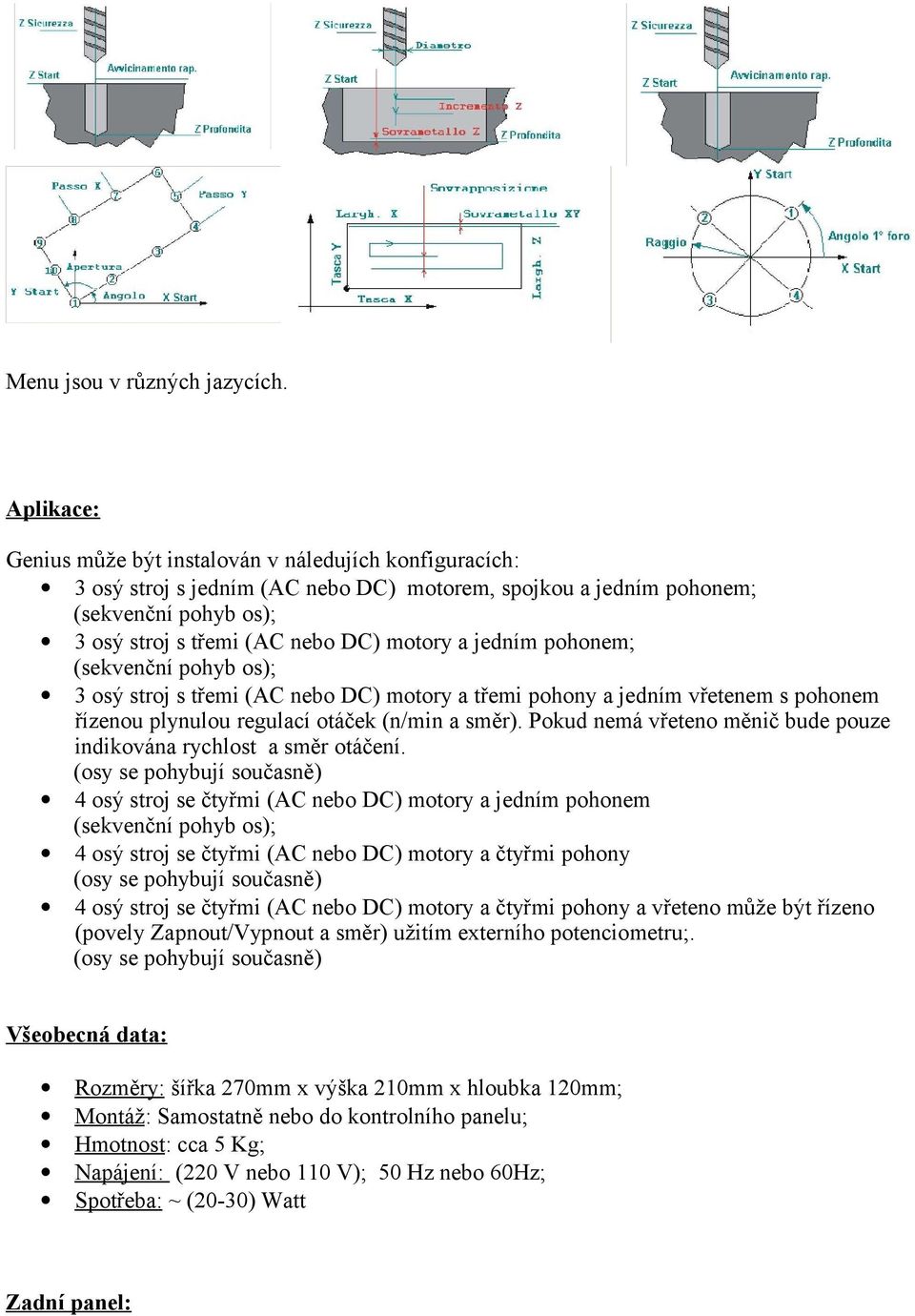

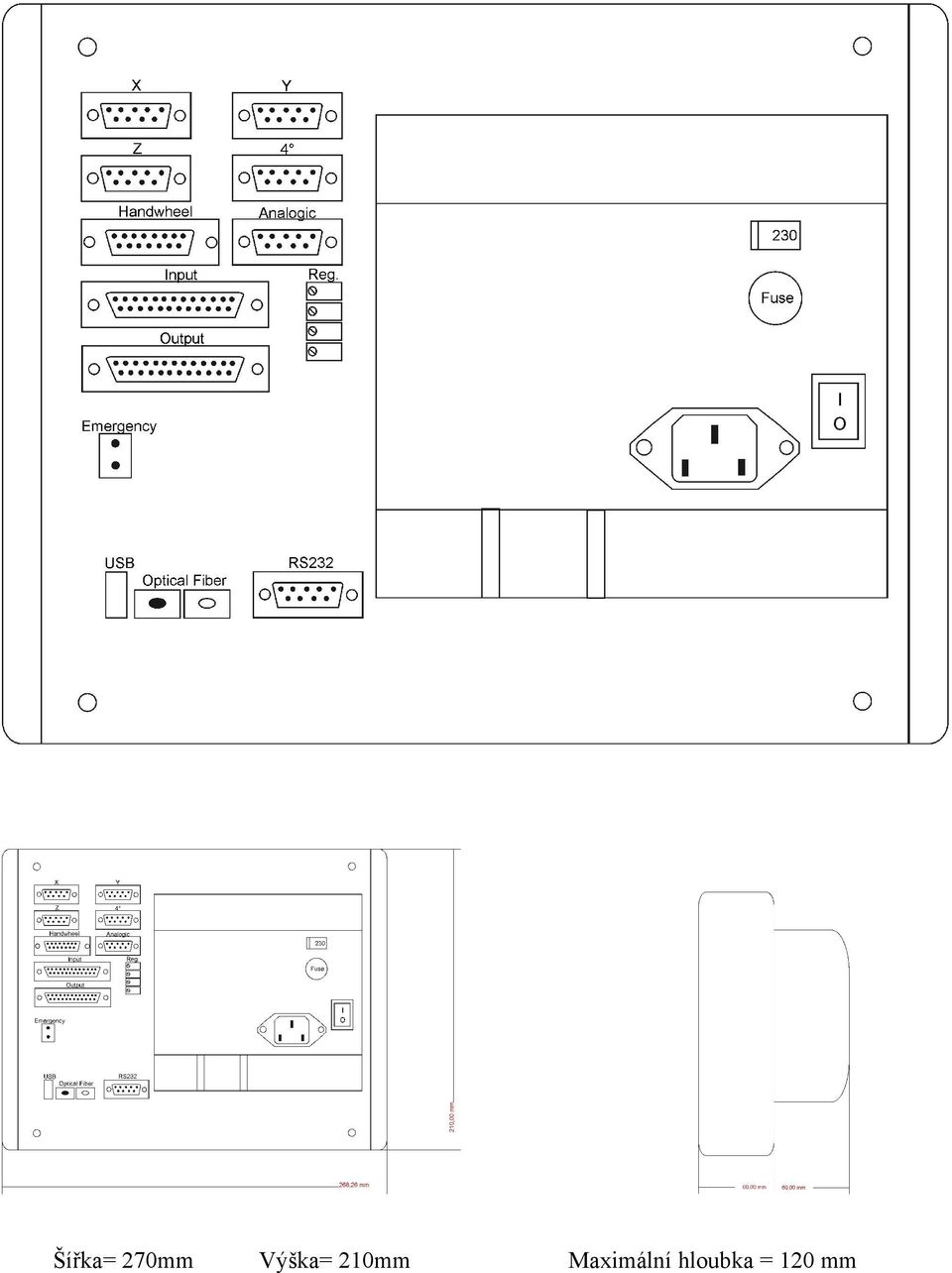

4 Menu jsou v různých jazycích. Aplikace: Genius může být instalován v náledujích konfiguracích: 3 osý stroj s jedním (AC nebo DC) motorem, spojkou a jedním pohonem; 3 osý stroj s třemi (AC nebo DC) motory a jedním pohonem; 3 osý stroj s třemi (AC nebo DC) motory a třemi pohony a jedním vřetenem s pohonem řízenou plynulou regulací otáček (n/min a směr). Pokud nemá vřeteno měnič bude pouze indikována rychlost a směr otáčení. 4 osý stroj se čtyřmi (AC nebo DC) motory a jedním pohonem 4 osý stroj se čtyřmi (AC nebo DC) motory a čtyřmi pohony 4 osý stroj se čtyřmi (AC nebo DC) motory a čtyřmi pohony a vřeteno může být řízeno (povely Zapnout/Vypnout a směr) užitím externího potenciometru;. Všeobecná data: Rozměry: šířka 270mm x výška 210mm x hloubka 120mm; Montáž: Samostatně nebo do kontrolního panelu; Hmotnost: cca 5 Kg; Napájení: (220 V nebo 110 V); 50 Hz nebo 60Hz; Spotřeba: ~ (20-30) Watt Zadní panel:

5 Šířka= 270mm Výška= 210mm Maximální hloubka = 120 mm
