D-SPEED, řídící elektronika pro pohony posuvných bran řady IDEA

Transkript

1 D-SPEED, řídící elektronika pro pohony posuvných bran řady IDEA

2 1. Bezpečnostní předpisy Upozornění: Je přísně zakázáno, aby jakékoli opravy, montáž nebo seřizování prováděly nekvalifikované osoby. K zabránění možným úrazům je nutno přijmout nezbytná opatření (např. vypnout přívod elektrického proudu a odpojit baterie). DASPI neodpovídá za případné vzniklé škody nebo zranění lidí, zvířat, nebo poškození věcí, ke kterým došlo v důsledku jakékoli neschválené úpravy výrobku. Neinstalujte tento výrobek ve výbušném prostředí. Bezpodmínečně uložte tuto brožuru spolu s hlavní uživatelskou příručkou na vhodné místo známé všem zainteresovaným 2. Model Řídící elektronika D-SPEED byla navržena k ovládání pohonu posuvných bran modelu IDEA. Je vybavena elektronickou spojkou, encoderem otáček, systémem pro detekci překážek, zpomalením při rozjezdu a dojezdu a vestavěným přijímačem dálkového ovládání. Výrobce DASPI nepřebírá odpovědnost za používání ovládacího panelu D-SPEED k jakýmkoli jiným účelům. 3. Popis nastavovacích trimrů Trimr Popis TR1 Nastavení časového zpoždění při volbě automatického zavření brány v rozsahu 0-140sec. Deaktivace automatického zavření se provede otočením trimru zcela doleva TR2 Nastavení kroutícího momentu % TR3 TR4 TR5 Nastavení brzdícího účinku 0-100% při zastavení brány. Deaktivace se provede otočením trimru zcela doleva Nastavení rychlosti pohonu 0-100% ve fázi zpomalení. Deaktivace se provede otočením trimru zcela doprava Nastavení citlivosti detektoru překážek. Deaktivace se provede otočením trimru zcela doprava minimální citlivost 4. Popis přepínačů DIP DIP Funkce Zapnuto (ON) Vypnuto (OFF) 1 Nepoužito Nepoužito Nepoužito Bezpečnostní prvek Kontaktní lišta Fotočlánek 5 Blikání lampy v předstihu Aktivní Neaktivní Přepínače umožňují zvolit provozní režim řídící elektroniky DIP6 DIP7 DIP8 Provozní režim OFF OFF OFF Rezidenční - automatický OFF OFF ON Rezidenční automatický comfort* OFF ON OFF Super automatický OFF ON ON Super automatický comfort* ON ON OFF Automatický ON ON ON Automatický comfort* ON OFF OFF Semi - automatický ON OFF ON Krok za krokem * Comfort: umožňuje zavření brány 5 sekund po projetí fotobuňkami Pozn: po každém změně pozice DIP přepínačů je třeba provést reset elektroniky vypnutím napájení

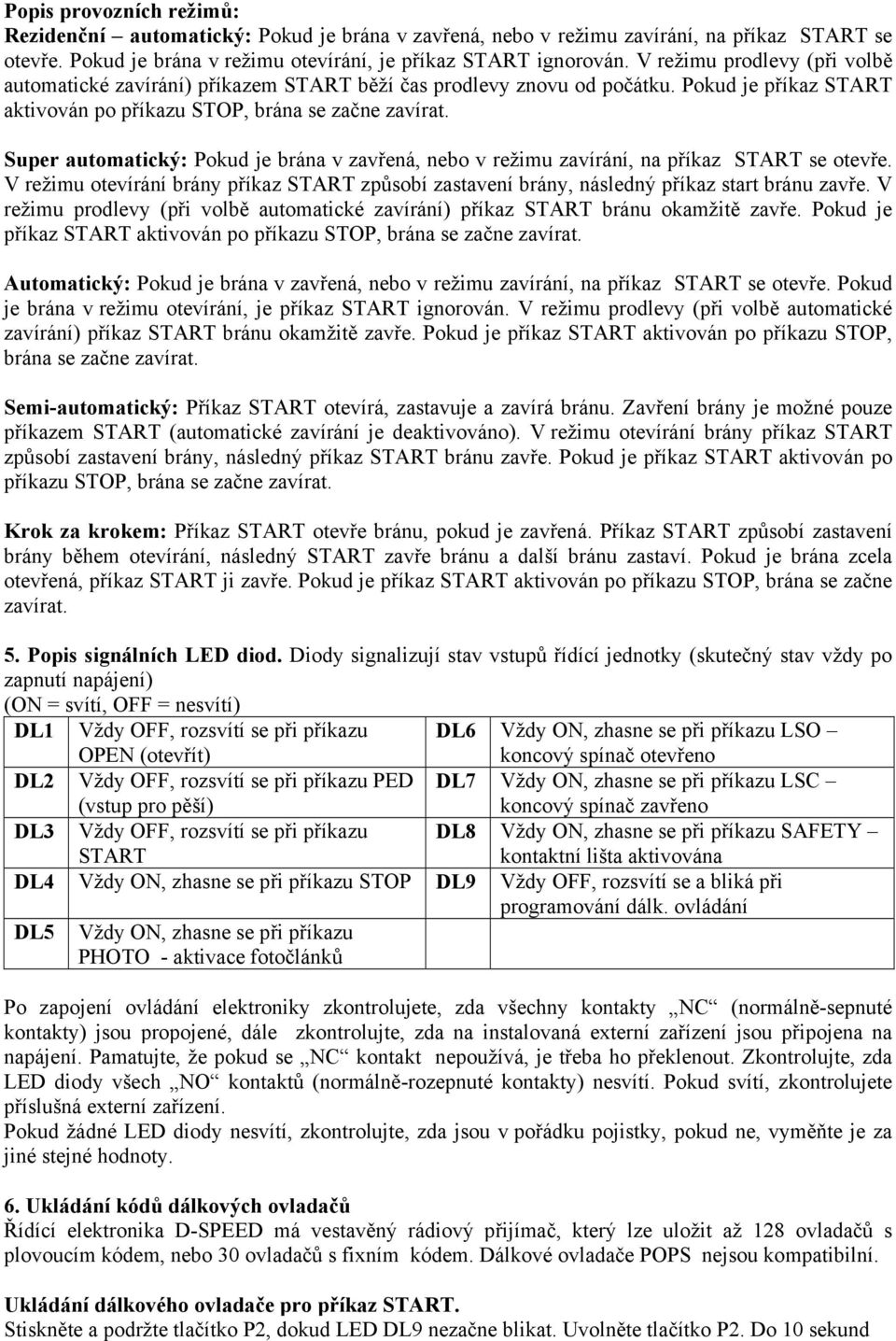

3 Popis provozních režimů: Rezidenční automatický: Pokud je brána v zavřená, nebo v režimu zavírání, na příkaz START se otevře. Pokud je brána v režimu otevírání, je příkaz START ignorován. V režimu prodlevy (při volbě automatické zavírání) příkazem START běží čas prodlevy znovu od počátku. Pokud je příkaz START aktivován po příkazu STOP, brána se začne zavírat. Super automatický: Pokud je brána v zavřená, nebo v režimu zavírání, na příkaz START se otevře. V režimu otevírání brány příkaz START způsobí zastavení brány, následný příkaz start bránu zavře. V režimu prodlevy (při volbě automatické zavírání) příkaz START bránu okamžitě zavře. Pokud je příkaz START aktivován po příkazu STOP, brána se začne zavírat. Automatický: Pokud je brána v zavřená, nebo v režimu zavírání, na příkaz START se otevře. Pokud je brána v režimu otevírání, je příkaz START ignorován. V režimu prodlevy (při volbě automatické zavírání) příkaz START bránu okamžitě zavře. Pokud je příkaz START aktivován po příkazu STOP, brána se začne zavírat. Semi-automatický: Příkaz START otevírá, zastavuje a zavírá bránu. Zavření brány je možné pouze příkazem START (automatické zavírání je deaktivováno). V režimu otevírání brány příkaz START způsobí zastavení brány, následný příkaz START bránu zavře. Pokud je příkaz START aktivován po příkazu STOP, brána se začne zavírat. Krok za krokem: Příkaz START otevře bránu, pokud je zavřená. Příkaz START způsobí zastavení brány během otevírání, následný START zavře bránu a další bránu zastaví. Pokud je brána zcela otevřená, příkaz START ji zavře. Pokud je příkaz START aktivován po příkazu STOP, brána se začne zavírat. 5. Popis signálních LED diod. Diody signalizují stav vstupů řídící jednotky (skutečný stav vždy po zapnutí napájení) (ON = svítí, OFF = nesvítí) DL1 Vždy OFF, rozsvítí se při příkazu OPEN (otevřít) DL6 Vždy ON, zhasne se při příkazu LSO koncový spínač otevřeno DL2 Vždy OFF, rozsvítí se při příkazu PED DL7 Vždy ON, zhasne se při příkazu LSC (vstup pro pěší) koncový spínač zavřeno DL3 Vždy OFF, rozsvítí se při příkazu START DL4 Vždy ON, zhasne se při příkazu STOP DL9 Vždy OFF, rozsvítí se a bliká při programování dálk. ovládání DL5 Vždy ON, zhasne se při příkazu PHOTO - aktivace fotočlánků DL8 Vždy ON, zhasne se při příkazu SAFETY kontaktní lišta aktivována Po zapojení ovládání elektroniky zkontrolujete, zda všechny kontakty NC (normálně-sepnuté kontakty) jsou propojené, dále zkontrolujte, zda na instalovaná externí zařízení jsou připojena na napájení. Pamatujte, že pokud se NC kontakt nepoužívá, je třeba ho překlenout. Zkontrolujte, zda LED diody všech NO kontaktů (normálně-rozepnuté kontakty) nesvítí. Pokud svítí, zkontrolujete příslušná externí zařízení. Pokud žádné LED diody nesvítí, zkontrolujte, zda jsou v pořádku pojistky, pokud ne, vyměňte je za jiné stejné hodnoty. 6. Ukládání kódů dálkových ovladačů Řídící elektronika D-SPEED má vestavěný rádiový přijímač, který lze uložit až 128 ovladačů s plovoucím kódem, nebo 30 ovladačů s fixním kódem. Dálkové ovladače POPS nejsou kompatibilní. Ukládání dálkového ovladače pro příkaz START. Stiskněte a podržte tlačítko P2, dokud LED DL9 nezačne blikat. Uvolněte tlačítko P2. Do 10 sekund

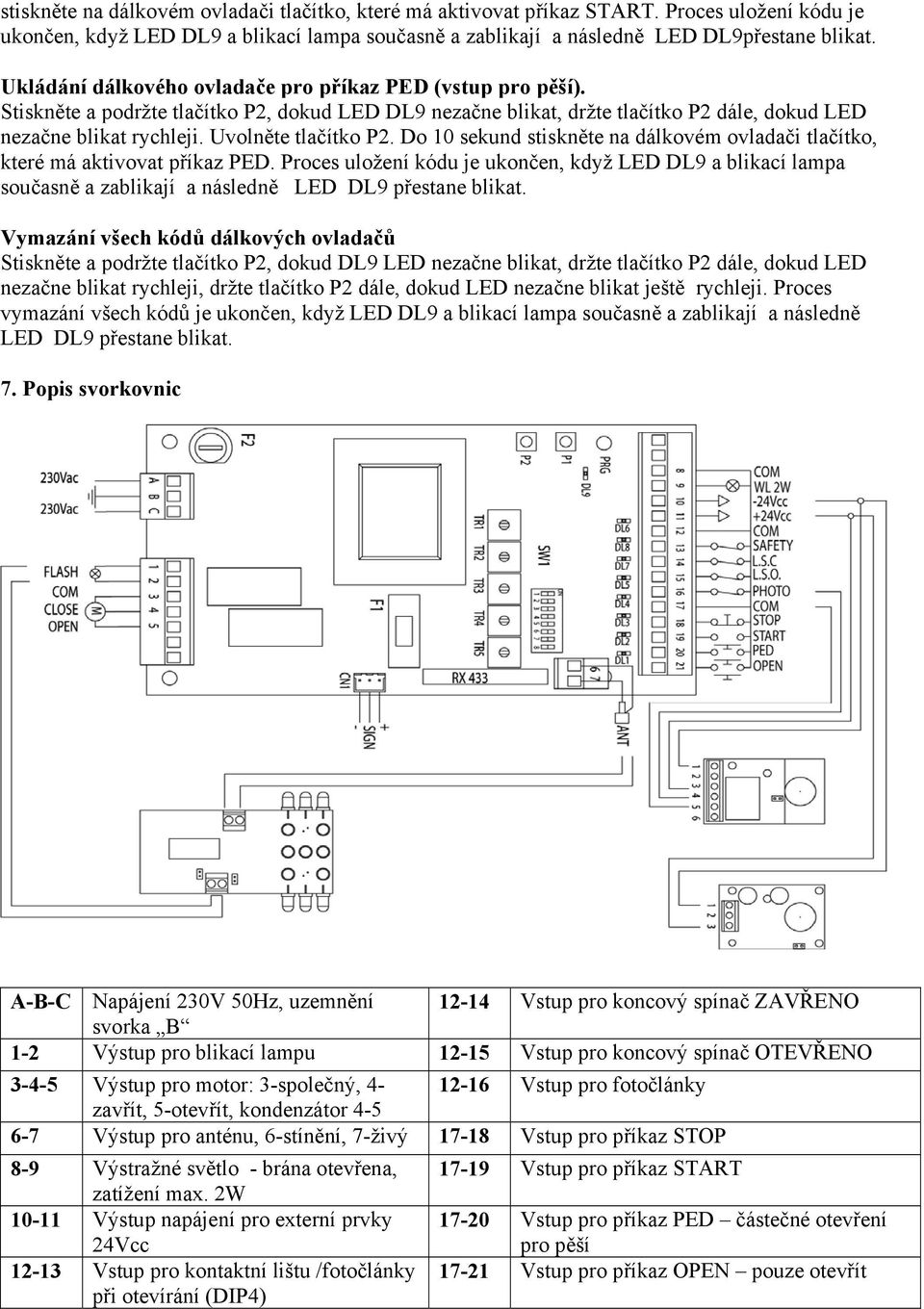

4 stiskněte na dálkovém ovladači tlačítko, které má aktivovat příkaz START. Proces uložení kódu je ukončen, když LED DL9 a blikací lampa současně a zablikají a následně LED DL9přestane blikat. Ukládání dálkového ovladače pro příkaz PED (vstup pro pěší). Stiskněte a podržte tlačítko P2, dokud LED DL9 nezačne blikat, držte tlačítko P2 dále, dokud LED nezačne blikat rychleji. Uvolněte tlačítko P2. Do 10 sekund stiskněte na dálkovém ovladači tlačítko, které má aktivovat příkaz PED. Proces uložení kódu je ukončen, když LED DL9 a blikací lampa současně a zablikají a následně LED DL9 přestane blikat. Vymazání všech kódů dálkových ovladačů Stiskněte a podržte tlačítko P2, dokud DL9 LED nezačne blikat, držte tlačítko P2 dále, dokud LED nezačne blikat rychleji, držte tlačítko P2 dále, dokud LED nezačne blikat ještě rychleji. Proces vymazání všech kódů je ukončen, když LED DL9 a blikací lampa současně a zablikají a následně LED DL9 přestane blikat. 7. Popis svorkovnic A-B-C Napájení 230V 50Hz, uzemnění Vstup pro koncový spínač ZAVŘENO svorka B 1-2 Výstup pro blikací lampu Vstup pro koncový spínač OTEVŘENO Výstup pro motor: 3-společný, Vstup pro fotočlánky zavřít, 5-otevřít, kondenzátor Výstup pro anténu, 6-stínění, 7-živý Vstup pro příkaz STOP 8-9 Výstražné světlo - brána otevřena, zatížení max. 2W Výstup napájení pro externí prvky 24Vcc Vstup pro kontaktní lištu /fotočlánky při otevírání (DIP4) Vstup pro příkaz START Vstup pro příkaz PED částečné otevření pro pěší Vstup pro příkaz OPEN pouze otevřít

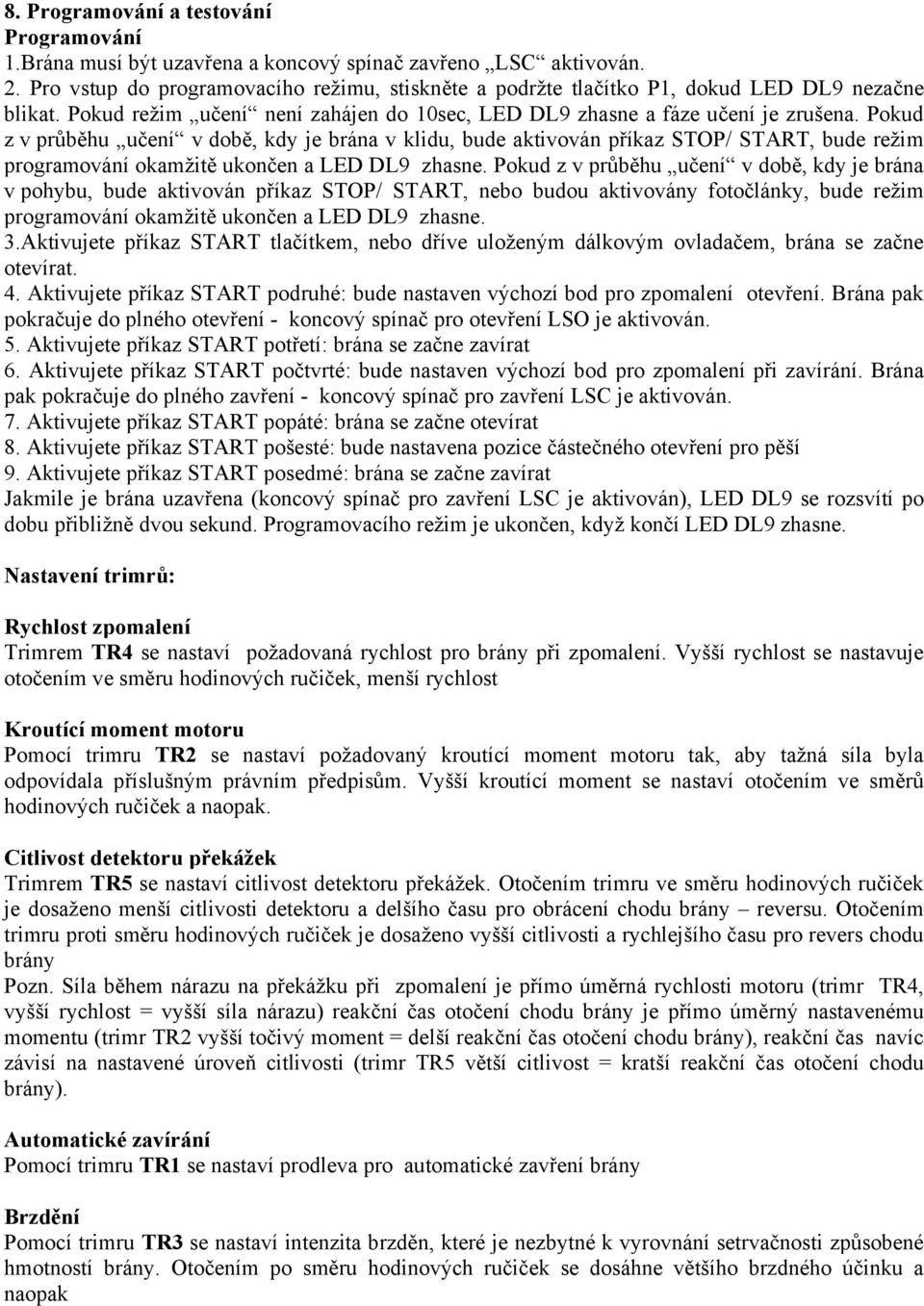

5 8. Programování a testování Programování 1.Brána musí být uzavřena a koncový spínač zavřeno LSC aktivován. 2. Pro vstup do programovacího režimu, stiskněte a podržte tlačítko P1, dokud LED DL9 nezačne blikat. Pokud režim učení není zahájen do 10sec, LED DL9 zhasne a fáze učení je zrušena. Pokud z v průběhu učení v době, kdy je brána v klidu, bude aktivován příkaz STOP/ START, bude režim programování okamžitě ukončen a LED DL9 zhasne. Pokud z v průběhu učení v době, kdy je brána v pohybu, bude aktivován příkaz STOP/ START, nebo budou aktivovány fotočlánky, bude režim programování okamžitě ukončen a LED DL9 zhasne. 3.Aktivujete příkaz START tlačítkem, nebo dříve uloženým dálkovým ovladačem, brána se začne otevírat. 4. Aktivujete příkaz START podruhé: bude nastaven výchozí bod pro zpomalení otevření. Brána pak pokračuje do plného otevření - koncový spínač pro otevření LSO je aktivován. 5. Aktivujete příkaz START potřetí: brána se začne zavírat 6. Aktivujete příkaz START počtvrté: bude nastaven výchozí bod pro zpomalení při zavírání. Brána pak pokračuje do plného zavření - koncový spínač pro zavření LSC je aktivován. 7. Aktivujete příkaz START popáté: brána se začne otevírat 8. Aktivujete příkaz START pošesté: bude nastavena pozice částečného otevření pro pěší 9. Aktivujete příkaz START posedmé: brána se začne zavírat Jakmile je brána uzavřena (koncový spínač pro zavření LSC je aktivován), LED DL9 se rozsvítí po dobu přibližně dvou sekund. Programovacího režim je ukončen, když končí LED DL9 zhasne. Nastavení trimrů: Rychlost zpomalení Trimrem TR4 se nastaví požadovaná rychlost pro brány při zpomalení. Vyšší rychlost se nastavuje otočením ve směru hodinových ručiček, menší rychlost Kroutící moment motoru Pomocí trimru TR2 se nastaví požadovaný kroutící moment motoru tak, aby tažná síla byla odpovídala příslušným právním předpisům. Vyšší kroutící moment se nastaví otočením ve směrů hodinových ručiček a naopak. Citlivost detektoru překážek Trimrem TR5 se nastaví citlivost detektoru překážek. Otočením trimru ve směru hodinových ručiček je dosaženo menší citlivosti detektoru a delšího času pro obrácení chodu brány reversu. Otočením trimru proti směru hodinových ručiček je dosaženo vyšší citlivosti a rychlejšího času pro revers chodu brány Pozn. Síla během nárazu na překážku při zpomalení je přímo úměrná rychlosti motoru (trimr TR4, vyšší rychlost = vyšší síla nárazu) reakční čas otočení chodu brány je přímo úměrný nastavenému momentu (trimr TR2 vyšší točivý moment = delší reakční čas otočení chodu brány), reakční čas navíc závisí na nastavené úroveň citlivosti (trimr TR5 větší citlivost = kratší reakční čas otočení chodu brány). Automatické zavírání Pomocí trimru TR1 se nastaví prodleva pro automatické zavření brány Brzdění Pomocí trimru TR3 se nastaví intenzita brzděn, které je nezbytné k vyrovnání setrvačnosti způsobené hmotností brány. Otočením po směru hodinových ručiček se dosáhne většího brzdného účinku a naopak
