F 2 28/16. Chodník podél silnice III/1511 a III/1512 Hůrky. WAY Jindřichův Hradec, Jarošovská 1126/II. project s.r.o. VP: HIP:

Transkript

1 0 HIP: VP: WAY 0 0 Jindřichův Hradec, Jarošovská 1126/II Projektant: Kontroloval: Zodp. projektant: tel.: , Ing. Michal Šedivý Ing. Michal Šedivý wayproject@wayproject.cz Stavebník: Město Nová Bystřice Č. zakázky: 895 Paré č.: Obec: Nová Bystřice Datum: 07/2016 Stavba: Formát: A4 Měřítko: 0 Chodník podél silnice III/1511 a III/1512 Hůrky Stupeň: DSP, PDPS Příloha: Doklady k projektové dokumentaci Číslo arch.: 28/16 project s.r.o. Číslo přílohy: F 2

2 SEZNAM DOKLADŮ Vyjádření k projektové dokumentaci: 16. ČEVAK, a. s. České Budějovice Česká telekomunikační infrastruktura, a. s. Praha KHS Jčk oddělení HOK J. Hradec Policie ČR, KŘP Jčk DI J. Hradec E.ON Česká republika, s. r. o. RS J. Hradec Městský úřad odbor životního prostředí J. Hradec SÚS Jčk, p. o. závod J. Hradec

3

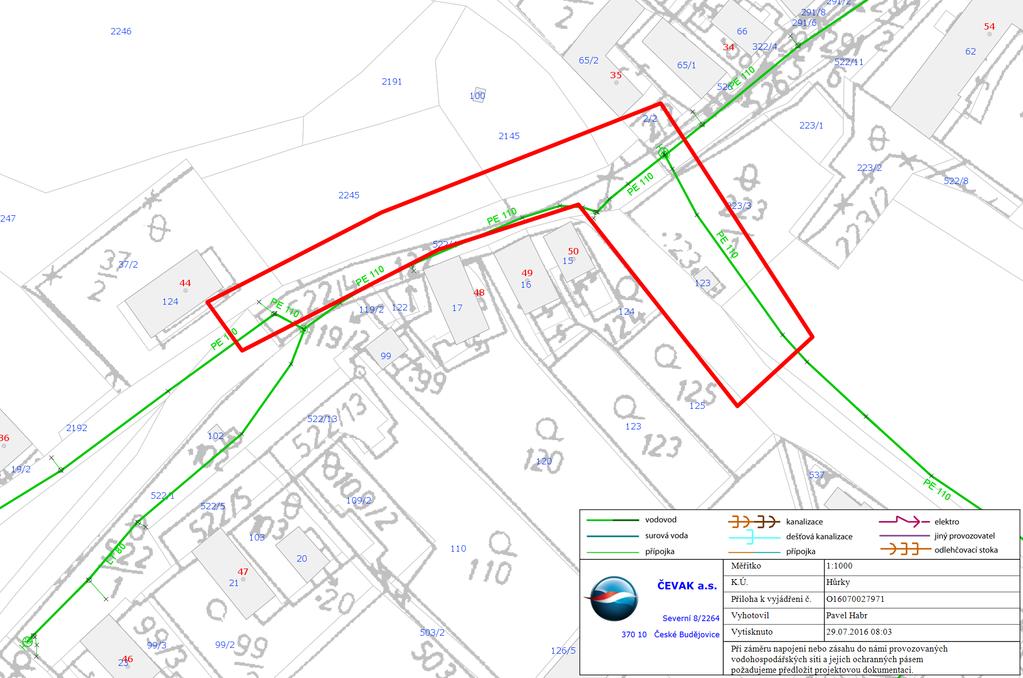

4 Došlo dne /16-K/Z-S-Še Váš dopis Č.j.: Ze dne: Číslo jednací: O Vyřizuje: Pavel Habr Tel.: tel.: Fax: fax: Datum: WAY project s.r.o. Jarošovská č.p Jindřichův Hradec II (Jindřichův Hradec) Hůrky, parc. č. 522/4, Chodník podél silnice III/1511 a III/1512 Hůrky (územní nebo stavební řízení - bez záměru napojení na vodohospodářské sítě) Investor: Město Nová Bystřice, Nová Bystřice, Nová Bystřice, Mírové nám. č.p. 58, V zájmovém území provozuje společnost ČEVAK a.s. vodovod pro veřejnou potřebu. V příloze Vám posíláme orientační zákres námi provozovaných vodohospodářských sítí. V situaci nejsou zakresleny všechny vodovodní a kanalizační přípojky, jejich polohu si můžete ověřit dotazem u jejich vlastníků. S realizací souhlasíme při respektování následujících požadavků: - Před zahájením zemních prací bude na místě provedeno vytýčení sítí provozovaných ČEVAK a.s. Vytýčení vodohospodářských sítí pro veřejnou potřebu provede ČEVAK a.s. Magyár Ladislav tel , ladislav.magyar@cevak.cz; (vytyčení je potřeba objednat nejméně deset dní předem). - Společnosti ČEVAK a.s. bude v předstihu písemně sdělen termín zahájení stavby. - Investor umožní přístup technikům ČEVAK a.s. na staveniště v průběhu realizace. - Při výstavbě nových zpevněných ploch budou povrchové prvky vodohospodářských sítí umístěny do nivelety nové zpevněné plochy. Povrchové krytí vodovodního řadu musí být minimálně 1,5 m. Pokud dojde ke změně stávajícího krytí vodovodu, bude nutné toto předem projednat a odsouhlasit s pracovníkem společnosti ČEVAK a.s. - Technická přejímka funkčnosti povrchových prvků vodohospodářských sítí bude provedena před položením poslední vrstvy komunikace. Technickou přejímku povrchových prvků vodohospodářských sítí provede proti objednávce - provoz Dačice Zdeněk Šlápota Předání všech povrchových prvků vodohospodářských sítí v plně funkčním stavu bude na místě písemně potvrzeno oprávněným pracovníkem ČEVAK a.s. Toto potvrzení bude doloženo ke kolaudaci. - Záruční doba u zařízení vodohospodářských sítí bude 36 měsíců od předání dotčených povrchových prvků VH sítí provozovateli společnosti ČEVAK a.s. pokud nebude stanoveno jinak. - V rámci uvedení stavby do provozu bude doložena dokumentace geodetického zaměření skutečného provedení vodohospodářských sítí a jejich povrchových znaků, které byly odkryty případně provedeny v rámci stavby. Předávaná dokumentace bude obsahovat tyto požadované náležitosti - technickou zprávu, seznam souřadnic a výšek s kódováním, popisem bodů, situaci se zákresem sítí na papíru a v digitální podobě s výkresy ve formátu DGN. Toto vyjádření společnosti ČEVAK a.s. má platnost 2 roky ode dne vydání. S pozdravem Pavel Habr referent vyjadřovací činnosti Přílohy: Mapa_O pdf ČEVAK, a.s. Severní 8/ České Budějovice [T] [F] [E] info@cevak.cz Hlášení poruch: Zákaznická linka: IČ: DIČ: CZ Společnost je zapsána v obchodním rejstříku oddíl B, vložka 657, u Krajského soudu v Českých Budějovicích

5

6 Došlo dne /16-K/Z-S-Še Váš dopis značky / Ze dne Naše značka POS /16/CJH/SS0/2016 Vyřizuje / Tel. J. Mála / WAY project s.r.o. Jarošovská 1126/II J. Hradec Datum Věc: Chodník podél silnice III/1511 a III/1512 Hůrky vyjádření k projektové dokumentaci ve stupni DSP. Dle předložené projektové dokumentace dojde při realizaci stavby ke střetu s podzemním vedením sítě elektronických komunikací (SEK). Stavba vyvolá provádění překládky tras SEK. Souhlasíme s navrženou stranovou překládkou SEK. Při uložení SEK v chodníku požadujeme zachovat krytí podzemního vedení minimálně 0,4m. Pro vyvolané překládky SEK jsou společností Česká telekomunikační infrastruktura a.s. stanoveny Základní podmínky, které zasílám v příloze a žádám o jejich předání stavebníkovi. Náklady spojené s ochranou a překládkou SEK hradí dle Zákona o elektronických komunikacích č. 127/2005 Sb. stavebník jehož stavbou bylo jejich provádění vyvoláno. Při respektování výše uvedených podmínek, podmínek obsažených ve vyjádření o existenci SEK č.j /16 a Základních podmínek.. souhlasíme s vydáním stavebního povolení. Josef Mála Česká telekomunikační infrastruktura a.s. Provoz pevné přístupové sítě Čechy jih IČO: , DIČ: CZ Bankovní spojení: PPF banka, Evropská 2690/17, Praha 6, č. ú /6000 Česká telekomunikační infrastruktura a. s. se sídlem Olšanská 2681/6, Praha 3, PSČ reg. u Městského soudu v Praze spis. zn. B

7 Základní podmínky společnosti Česká telekomunikační infrastruktura a.s. pro realizaci překládky podzemních vedení a zařízení veřejné komunikační sítě (VKS) vynucené cizími stavebníky 1. V souladu s ustanovením 104 odst.17 zákona č. 127/2005 Sb., o elektronických komunikacích a o změně dalších zákonů nese veškeré náklady spojené s překládkou dotčeného úseku VKS (a jeho ochranou před poškozením) stavebník, který uvedenou překládku vyvolal a to na úrovni stávajícího technického řešení. 2. Česká telekomunikační infrastruktura nabízí zajištění překládky VKS v těchto variantách: A) Zpracování dokumentace pro provedení stavby a realizaci vynucené překládky včetně zajištění smluv o zřízení věcného břemene s následným podáním návrhu na vklad do katastru nemovitostí. B) Realizaci vynucené překládky. V případě zájmu stavebníka o zajištění vynucené překládky sítě elektronických komunikací podle nabídky společnosti Česká telekomunikační infrastruktura a.s. kontaktujte zaměstnance: Josefa Filípka, tel , , josef.filipek@cetin.cz Hlavní výhody pro stavebníka při realizaci překládek společností Česká telekomunikační infrastruktura a.s. jsou: stavebník nemusí zajišťovat zhotovitele dokumentace na provedení stavby a zhotovitele na realizaci překládky, kteří mají řádná oprávnění k provádění staveb ve VKS bezproblémové dodržení realizačních termínů a to i v případech, kdy je nutno na překládaném komunikačním vedení převádět provoz na jiná náhradní komunikační vedení vlastní odborné technické práce jsou prováděny vybraným nejlepším zhotovitelem pod přímou kontrolou zaměstnance společnosti Česká telekomunikační infrastruktura a.s. technické řešení a vlastní realizace překládky včetně veškeré potřebné administrativy je vždy provedeno tak, aby bylo zajištěno vždy kladné stanovisko společnosti Česká telekomunikační infrastruktura a.s. pro závěrečné kolaudační řízení stavby, která přeložku vyvolala nesporná úspora vynaloženého času na vlastní organizační zajištění překládky 3. V případě, že stavebník nevyužije nabídku společnosti Česká telekomunikační infrastruktura a.s. k zajištění vynucené překládky, je povinen: A) před zahájením prací na projektové dokumentaci přeložení VKS uzavřít se společností Česká telekomunikační infrastruktura a.s Smlouvu o provedení vynucené překládky podzemního vedení veřejné komunikační sítě podle příslušného rozsahu prací, ve které budou stanoveny detailní podmínky, za kterých bude možno překládku realizovat. B) zajistit na své náklady zpracování dokumentace pro provedení vynucené překládky (nebo opatření k ochraně) VKS u subjektu, který má řádné oprávnění k tomuto projektování. Zpracovatel dokumentace pro provedení stavby bude povinen v průběhu jejího zpracování konzultovat technické řešení s útvary společnosti Česká telekomunikační infrastruktura a.s v souladu s uzavřenou Smlouvou. Bez schválení dokumentace pro provedení stavby společností Česká telekomunikační infrastruktura a.s, nelze překládku realizovat. C) dokumentace pro provedení stavby vynucené překládky musí obsahovat (mimo jiné doklady a dokumenty - viz čl. 5. výše uvedené Smlouvy uzavřenou Smlouvu o budoucí smlouvě o zřízení věcného břemene mezi vlastníky nemovitostí dotčených překládkou a společností Česká telekomunikační infrastruktura a.s realizaci překládky VKS může provést pouze společnost Česká telekomunikační infrastruktura a.s jako vlastník vedení a zařízení sítě elektronických komunikací na základě smluvního vztahu se stavebníkem. Překládka bude provedena v rámci zřizování (přípravy) staveniště pro stavbu, která překládku vyvolala a podmínky realizace budou uvedeny ve sloučeném řízení k této stavbě nebo samostatně jen

8 v rozhodnutí o umístění stavby pro vynucenou překládku. Příslušné pravomocné rozhodnutí zajistí stavebník na své náklady. D) po realizaci stavby a vyhotovení geometrického plánu vymezující rozsah věcného břemene vyzve stavebník vlastníka dotčené nemovitosti a společnost Česká telekomunikační infrastruktura a.s k uzavření Smlouvy o zřízení věcného břemene za podmínek stanovených ve výše uvedené Smlouvě o budoucí smlouvě o zřízení věcného břemene (viz bod 4). Zaměstnanec společnosti Česká telekomunikační infrastruktura a.s odpovědný za VBř, podá příslušnému Katastrálnímu úřadu návrh na vklad do KN. V případě realizace vynucené překládky sítě elektronických komunikací, kterou bude zajišťovat přímo stavebník, rovněž kontaktujte zaměstnance: Josefa Filípka, tel , , josef.filipek@cetin.cz Příloha: Smlouva o dílo na zajištění vynucené překládky VKS ve všech variantách smlouva o provedení vynucené překládky podzemního vedení veřejné komunikační sítě ve všech variantách Smlouva o budoucí smlouvě o zřízení věcného břemene Smlouva o zřízení věcného břemene Kontakt na pracovníka Plánování a výstavby sítě, který bude jednat se stavebníkem *příslušnou přílohu podle zvolené varianty překládky Vám za společnost Česká telekomunikační infrastruktura a.s. předá pan Josef Filípek.

9

10 Došlo dne /16-K/Z-S-Še KRAJSKÁ HYGIENICKÁ STANICE JIHOČESKÉHO KRAJE SE SÍDLEM V ČESKÝCH BUDĚJOVICÍCH adresa: Na Sadech 25, České Budějovice, tel.: , fax: , khscb@khscb.cz, ID: agzai3c Váš dopis značky: 3663/16/Bud Ze dne: Naše č. j.: KHSJC 20600/2016/HOK.JH Spisová značka: S-KHSJC 20600/2016 Vyřizuje: Ing.Pillerová Tel. číslo: Město Nová Bystřice Mírové nám. 58 Nová Bystřice Datum: Závazné stanovisko orgánu ochrany veřejného zdraví akce: Chodník podél silnice II/1511 a III/1512 Hůrky, Stavební povolení Krajská hygienická stanice Jihočeského kraje se sídlem v Českých Budějovicích (dále jen KHS Jč kraje ) vydává podle 77 odst. 1 odst. zákona č. 258/2000 Sb., o ochraně veřejného zdraví a o změně některých souvisejících zákonů ve znění pozdějších předpisů (dále jen zákon č. 258/2000 Sb. ) ve spojení s 149 odst. 1 zákona č. 500/2004 Sb., správní řád (dále jen s. ř. ) toto závazné stanovisko: S projektovou dokumentací na akci : Chodník podél silnice II/1511 a III/1512 Hůrky (dále jen projektová dokumentace ), předloženou orgánu ochrany veřejného zdraví dne žadatelem Městem Nová Bystřice, Mírové nám. 58, Nová Bystřice, , IČ (dále jen žadatel ), jako podkladem pro vydání stavebního povolení Odůvodnění: s e s o u h l a s í. Žadatel podal KHS Jč kraje dne žádost o vydání závazného stanoviska k projektové dokumentaci pro vydání stavebního povolení. Jedná se o novostavbu dvou úseků chodníku podél silnice III/1511 a III/1512 v obci Hůrky. Začátek stavby je před stávající autobusovou zastávkou podél silnice III/1512 a konec stavby je před křižovatkou silnice III/1511 a III/ Celková délka chodníku je 155,57 m. Navrhuje se úprava stávajícího odvodnění vozovky silnice doplněním uličních vpustí a odvodňovacího žlabu. Odvodnění pláně chodníku je navrženo směrem k vozovce. Mělký příkop podél silnice III/1512 se zatrubní. Úprava stávajících podzemních vedení v prostoru stavby z důvodu její realizace se předpokládá. Je navrženo stranové přeložení sdělovacích kabelů CETIN. Jiné úpravy stávajících podzemních vedení v prostoru stavby z důvodu její realizace se nepředpokládá. Silniční betonový obrubník je navržen tak, aby vozovku bylo možné v budoucnu rozšířit alespoň na šířku 5,50 m. Na silniční obrubník bude navazovat chodník šířky 2,00 m, parkový obrubník a zatravněná lavička. V místě s nedostatečnou šířkou stávající vozovky silnice bude prostor mezi okrajem vozovky a silničním obrubníkem chodníku doplněn novou konstrukcí s krytem z frézované staré asfaltové směsi. Jedná se o úsek podél silnice III/1511 dlouhý 62 m a šířky 0,50 m. Na silnici III/1511 je navrženo místo pro přecházení šířky 3,00 m. V prostoru stávající autobusové zastávky je navrženo nové nástupiště délky 12,0 m. Na nástupiště navazuje stávající betonová plocha s přístřeškem. Chodník podél silnice III/1512 je navržen v prostoru stávajícího příkopu. Z tohoto důvodu je na začátku stavby navržen vtokový objekt. Potrubí bude zaústěno do stávajícího propustku pod silnicí III/1511. Dle možnosti se navrhuje úprava stávajícího odvodnění vozovky pomocí

11 nových uličních vpustí a odvodňovacích žlabů zaústěných do stávající kanalizace. Průvodní zpráva řeší hluk ze stavební činnosti. KHS Jč kraje posoudila předloženou projektovou dokumentaci v části týkající se ochrany veřejného zdraví. Ve věci nebyl shledán rozpor s požadavky vyplývajícími ze zákona č. 258/2000 Sb. a z nařízení vlády č. 272/2011 Sb., o ochraně zdraví před nepříznivými účinky hluku a vibrací. OTISK RAZÍTKA Ing.Jitka Pillerová vedoucí oddělení hygieny obecné a komunální pracoviště Jindřichův Hradec Strana 2 / celkem 2

12

13

14

15

16

17

18 Došlo dne /16-K/Z-S-Še Městský úřad Jindřichův Hradec odbor životního prostředí Klášterská 135/II, Jindřichův Hradec OŽP/38508/16/IN-862 Jindřichův Hradec WAY project s.r.o. projektování dopravních staveb Jarošovská 1126/II Jindřichův Hradec (idds) Věc: Chodník podél silnice III/1511 a III/1512 Hůrky Dne obdržel odbor životního prostředí Městského úřadu Jindřichův Hradec žádost o sdělení k dokumentaci stavby: Chodník podél silnice III/1511 a III/1512 Hůrky investora stavby Města Nová Bystřice. Jedná se o novostavbu chodníků mezi stávající autobusovou zastávkou podél silnice III/1512 na křižovatku Nová Bystřice- Klenová Blato. Odbor životního prostředí Městského úřadu Jindřichův Hradec jako příslušný orgán státní správy úseku životního prostředí k Vaší žádosti sděluje: na 1. dle 79 odst. 4 zákona č. 185/2001 Sb., o odpadech, a o změně některých dalších zákonů, ve znění pozdějších předpisů vydává toto vyjádření: S odpady, které vzniknou stavbou chodníku, musí původce odpadů nakládat dle zákona o odpadech. 2.dle zákona č. 334/1992 Sb., o ochraně zemědělského půdního fondu: Výstavba chodníku na zemědělském pozemku podléhá před vydáním povolení dle zvláštních předpisů (stavební zákon), vynětí zastavěné části pozemku ze ZPF, které bude závaznou součástí těchto povolení. Žádost bude podána u zdejšího odboru. 3. dle zákona č. 289/1995 Sb. (lesní zákon): Záměr se nedotýká zájmů chráněných lesním zákonem. 4. dle zákona č. 201/2012 Sb. o ochraně ovzduší: Záměr se nedotýká zájmů chráněných zákonem o ochraně ovzduší. 5. dle 90, odst. 17 zákona č. 114/1992 Sb. o ochraně přírody a krajiny ve znění pozdějších předpisů vydává tuto předběžnou informaci: Proti realizaci záměru nemáme námitky. K věci není nutné závazné stanovisko orgánu ochrany přírody a krajiny. 6. dle zákona č. 254/2001 Sb. o vodách a o změně některých zákonů (vodní zákon): K dokumentaci nemáme připomínky, záměr se nedotýká zájmů chráněných zákonem o vodách. Toto sdělení se vydává na žádost žadatele, není rozhodnutím, proto se nelze vůči němu odvolat. Sdělení je od počátku neplatné, pokud bylo vydáno na základě údajů nepravdivých, neúplných, zkreslených nebo žadatelem zatajených Ing. Ivana N o v á k o v á vedoucí oddělení ochrany prostředí odboru životního prostředí Městského úřadu Jindřichův Hradec 1

19 Na vědomí: DS Městský úřad Nová Bystřice, odbor výstavby, Mírové nám. 58, Nová Bystřice Městský úřad Jindřichův Hradec odbor dopravy zde (i) Vyřizuje: Ing. Nováková, Ing. Vlášek, Ing. Hesoun, pí. Kozlovská, Ing. Peltanová 2
