Obytný soubor Panorama Jílové u Prahy území JJ1 a JJ3

Transkript

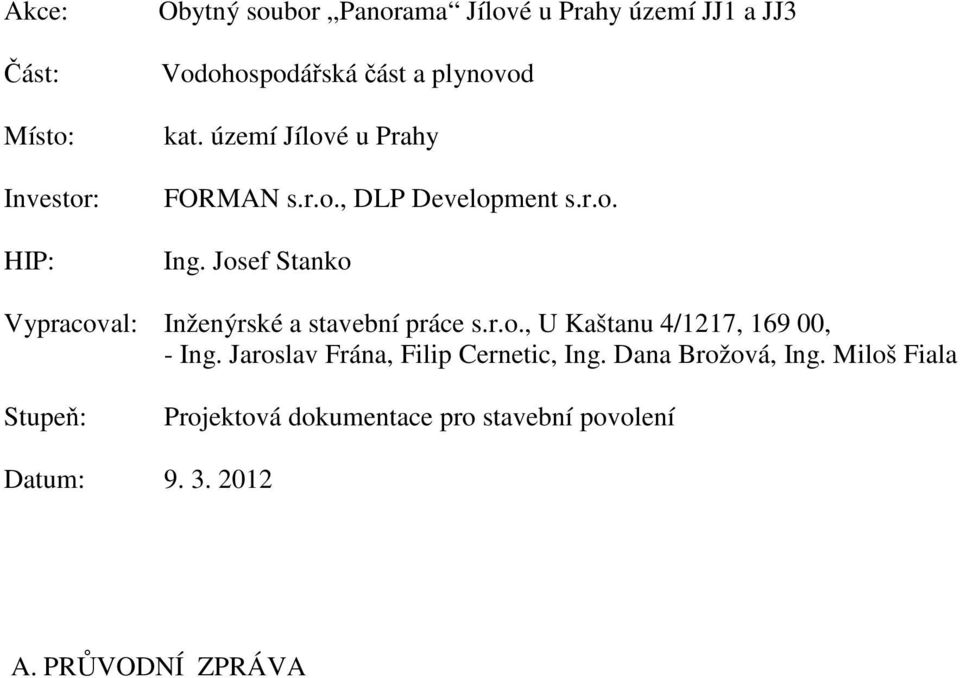

1 Akce: Část: Místo: Investor: HIP: Obytný soubor Panorama Jílové u Prahy území JJ1 a JJ3 Vodohospodářská část a plynovod kat. území Jílové u Prahy FORMAN s.r.o., DLP Development s.r.o. Ing. Josef Stanko Vypracoval: Inženýrské a stavební práce s.r.o., U Kaštanu 4/1217, , - Ing. Jaroslav Frána, Filip Cernetic, Ing. Dana Brožová, Ing. Miloš Fiala Stupeň: Projektová dokumentace pro stavební povolení Datum: A. PRŮVODNÍ ZPRÁVA

2 a) Identifikace stavby,jméno a příjmení, IČ stavebníka, jméno a příjmení projektanta, číslo pod kterým je zapsán v evidenci autorizovaných osob, dále jeho kontaktní adresa a základní charakteristika stavby a její účel Název stavby: Část: Profese: Místo stavby: Investor, stavebník: Obytný soubor Panorama Jílové u Prahy území JJ1 a JJ3 Vodohospodářská část a plynovod Vodovod, splašková kanalizace, dešťová kanalizace, odvodnění a plynovod kat. území Jílové u Prahy FORMAN s.r.o., DLP Development s.r.o. Zpracovatel dokumentace: Inženýrské a stavební práce s.r.o., U Kaštanu 4/1217, , Praha 6, Ing. Jaroslav Frána, ČKAIT: , autorizovaný inženýr v oboru městské inženýrství a vodohospodářské stavby, U Kaštanu 4/1217, , Praha 6 Stupeň: Projektová dokumentace pro stavební povolení Datum: Účel stavby: Dokumentace bude sloužit pro vydání stavebního povolení na splaškovou kanalizaci, vodovod, deštovou kanalizaci, odvodnění a plynovod. b) údaje o dosavadním využití a zastvěnosti území, o stavebním pozemku a o majetkoprávních vztazích Lokalita je v zastavěné části města. Území přímo navazuje na zástavbu. Dle územně plánovací dokumentace je území určeno k zástavbě rodinnými a bytovými domy. Území je svažité směrem severním. V lokalitě je veden řad pitné vody /Posázavský vodovod/. Řad je DN 400 ocelové potrubí. Tento řad je v této části lokality překládán. Dále je v území situován řad DN 250 /litinové potrubí/, který je s ohledem na situování zástavby rovněž z větší části v této lokalitě nutné přeložit. V ulici Šenflukova byl v roce 2005 navržen vodovodní řad, se kterým budou řady v lokalitě zokruhovány. V ulici Šenflukova bude část již vyprojektovaného řadu DN 150 zvětšena na DN 250 v délce cca 87 m. Jedná se o část řadu od páteřní komunikace s křížením výtlaku DN 250 u areálu SÚS. Překládané řady budou z litinového potrubí. Ostatní navrhované řady jsou navrženy z PE 100, SDR 17. Splašková kanalizace bude napojena na vyprojektovaný řad DN 300 v ulici Šenflukova. Splašková kanalizace je gravitační, pouze část řadu K 3 bude tlaková kanalizace. Dešťová kanalizace bude zaústěna do dešťové kanalizace DN 600 v ulici Šenflukova. Zaústění mimo dvou vpustí je přes retenční nádrž objemu 180 m3. 2

3 Větve 2,4 jsou odvodněny vsakem s bezpečnostním přepadem do dešťové kanalizace /větev 1/. Část větve 3 je rovněž odvodněno vsakem s přepadem do vsakovací šachty průměru 2 m, hl. 4,5 m. Maximální odtok z retenční nádrže bude 20,0 l/s. Snahou návrhu, který je převzat DUR je v maximální míře dešťovou vodu zpětně využívat /např. zařízení REWA pro jednotlivé objekty/ event. zasakovat. Pro zásobování lokality zemním plynem bude provedeno napojení na řady STL v ulici Šenflukova a Chvojínská. Řady jsou navrženy 63x5,8, SDR 11. Součástí návrhu je také realizace STL plynovodu od družstva Směr dn 90 /PD ze Dotčené pozemky: Katastrální území Jílové u Prahy parc. č. 1359/1, 1359/13, 1359/14, 1370, 1372/1, 1372/6, 1373/1, 1373/2, 1374/1, 1375, 1377/1, 1377/2, 2100, 2102/2 parc. č. 154/25 - zahrada, parc. č. 154/34 - ostatní plocha, parc. č. 1186/2 - ovocný sad, parc. č. 1186/4 - ostatní plocha, ostatní komunikace, parc. č ostatní plocha, parc. č trvalý travní porost, parc. č. 1242/7 - orná půda, parc. č. 1242/22 - orná půda, parc. č. 1359/15 - orná půda, parc. č. 1359/20 - orná půda, parc. č. 1359/21 - orná půda, parc. č. 1359/24 - orná půda, parc. č. 1359/26 - orná půda, parc. č orná půda, parc. č trvalý travní porost, parc. č. 1373/1 - ostatní plocha, jiná plocha, parc. č. 1373/2 - ostatní plocha, jiná plocha, parc. č. 1374/1 - orná půda, parc. č orná půda, parc. č. 1377/1 - orná půda, parc. č. 1377/2 - ostatní plocha, sportoviště a rekreační plocha, parc. č ostatní plocha, jiná plocha, parc. č. 1381/1 - trvalý travní porost, parc. č. 1382/1 - trvalý travní porost, parc. č. 1382/9 - trvalý travní porost, parc. č. 1398/4 - ostatní plocha, manipulační plocha, parc. č ostatní plocha, neplodná půda, parc. č. 2021/1 - ostatní plocha, ostatní komunikace, parc. č ostatní plocha, ostatní komunikace, parc. č. 2091/2, parc. č. 2098/1 - ostatní plocha, silnice, parc. č. 2100/1 - ostatní plocha, ostatní komunikace, parc. č. 2100/2 - ostatní plocha, ostatní komunikace, parc. č. 2100/3 ostatní plocha, ostatní komunikace, parc. č. 2102/2 - ostatní plocha, ostatní komunikace, parc. č ostatní plocha, silnice viz též DSP Obytný soubor Panorama Jílové u Prahy území JJ1 a JJ3. c) Údaje o provedených průzkumech a o napojení na dopravní a technickou infrastrukturu -Územní rozhodnutí č.j. MJuP/06544/2010, Jílové u Prahy, dne č.j. MJuP/09881/2011, Jílové u Prahy, dne Stavební povolení č.j. Vod /05/SP-Čud, V Praze dne (s prodloužením platnosti) č.j. 828/05/R, Jílové u Prahy, dne (s prodloužením platnosti) - Zaměření stávajícího stavu - Pasport vodovodu a kanalizace - Katastrální mapa území - Informace získané od správců sítí - Požadavky investora - Hydrogeolgické posouzení - Vyjádření správců sítí 3

4 d) Informace o splnění požadavků dotčených orgánů Veškeré požadavky dotčených orgánů budou splněny. e) Informace o dodržení obecných požadavků na výstavbu DSP je zpracována dle zákona č. 183/2006 Sb., vyhláškou č. 137/1998 Sb., č. 369/2001 Sb., č. 499/2006 Sb., č. 501/2006 Sb., č. 526/2006 Sb., č. 146/2008 Sb., zákona č. 254/2001 Sb. a dalšími souvisejícími zákony, vyhláškami a nařízeními s technickými normami (ČSN, ČSN EN, TNV). Dále jsou splněny podmínky pro ukládání inženýrských sítí ve vztahu k zeleni. f) Údaje o splnění podmínek územního plánu Požadavky na území dané územním plánem jsou splněny. g) Věcné a časové vazby stavby na související a podmiňující stavby v dotčeném území V území v současné době není žádná stavba se kterou je možné výstavbu koordinovat. Výstavba je samozřejmě projektována s ohledem na stávající sítě, předpokládá se výstavba společně s výstavbou sítí a chodníku podél ulice Šenfelukova h) Předpokládaná lhůta výstavby včetně popisu výstavby Zahájení výstavby: Ukončení výstavby: Před zahájením stavby je nutné provést oznámení všem dotčeným orgánům. Je nutné splnit citace 152 odst. 1 SZ. Dále bude provedeno vytýčení event. provedení kopaných sond k ověření skutečné polohy stávajících sítí. Ručním výkopem je nutné ověřit také polohu sítí při křížení, ale také v místě napojení. Je potřebné před zahájením zemních prací rovněž kontaktovat ÚAPPSČ. Po vydání stavebního povolení je potřeba vypracovat DPS. Staveniště je v současné době připraveno pro výstavbu. i) Základní údaje o kapacitě stavby / vodohospodářská část a plynovod Vodovodní řad V 1 tvárná litina/ ČSN EN 545/, DN 250, dl. 357,9 m Vodovodní řad VP 1 tvárná litina/ ČSN EN 545/, DN 400, dl. 82,6 m Vodovodní řad V 2 PE 100, SDR 17, dl. 96,8 m Vodovodní řad V 3 PE 100, SDR 17, dl. 100,0 m Vodovodní řad V 4 PE 100, SDR 17, dl. 359,2 m Vodovodní řad V 5 PE 100, SDR 17, dl. 177,8 m Vodovodní řad V 6 PE 100, SDR 17, dl. 126,7 m Vodovodní řad V 7 PE 100, SDR 17, dl. 80,8 m Vodovodní řad V 8 PE 100, SDR 17, dl. 56,8 m Vodovodní řad V 10 PE 100, SDR 17, dl. 29,6 m PE DN 100, SDR 17, dl.1027,7 m 4

5 Gravitační splašková kanalizace K 1 PVC DN 300, dl. 385,3 m Gravitační splašková kanalizace K 2 PVC DN 300, dl. 98,6 m Gravitační splašková kanalizace K 3 PVC DN 300, dl. 22,4 m Gravitační splašková kanalizace K 4 PVC DN 300, dl. 295,7 m Gravitační splašková kanalizace K 5 PVC DN 300, dl. 174,8 m Gravitační splašková kanalizace K 6 PVC DN 300, dl. 127,0 m Gravitační splašková kanalizace K 7 PVC DN 300, dl. 82,2 m Gravitační splašková kanalizace K 8 PVC DN 300, dl. 119,7 m Gravitační splašková kanalizace K 10 PVC DN 300, dl. 31,0 m PVC DN 300, dl. 1336,7 m Tlaková splašková kanalizace, PE 100, SDR 11, 75 6,8, 57,7 m PE 100, SDR 11, 75 6,8, 57,7 m D1 PVC DN 300, dl. 301,4 m D2 PVC DN 300, dl. 14,30 m D3 PVC DN 300, dl. 37,80 m D4 PVC DN 300, dl. 14,90 m D5 PVC DN 300, dl. 174,3 m D6 PVC DN 300, dl. 124,8 m D7 PVC DN 300, dl. 85,50 m D8 PVC DN 300, dl. 122,0 m PVC DN 300, dl. 875,0 m D1 PVC DN 400, dl. 82,0 m PVC DN 400, dl. 82,0 m Drenážní potrubí Drenážní potrubí Drenážní potrubí VZ2 PVC DN 200, dl. 81,3 m VZ3 PVC DN 200, dl. 43,0 m VZ4 PVC DN 200, dl. 279,9 m DN 200, dl. 404,2 m Vsakovací žebra u VZ2: Vsakovací žebra u VZ3: Vsakovací žebra u VZ4: Plynovod STL P 1 Plynovod STL P 2 Plynovod STL P 3 Plynovod STL P 4 Plynovod STL P 5 š 0,8, hl. 0,8, dl. 56,3 m š 0,8, hl. 3,0, dl. 25,0 m u VZ2 = 96,04 m 3 š 0,8, hl. 0,8, dl. 0 m š 0,8, hl. 3,0, dl. 43,0 m u VZ3 = 103,2 m 3 š 0,8, hl. 0,8, dl. 198,9 m š 0,8, hl. 3,0, dl. 81,0 m u VZ4 = 321,7 m 3 vsakovací žebra = 521 m 3 PE dn 63 5,8, dl 382,6 m PE dn 63 5,8, dl 100,1 m PE dn 63 5,8, dl 112,8 m PE dn 63 5,8, dl 357,4 m PE dn 63 5,8, dl 249,1 m 5

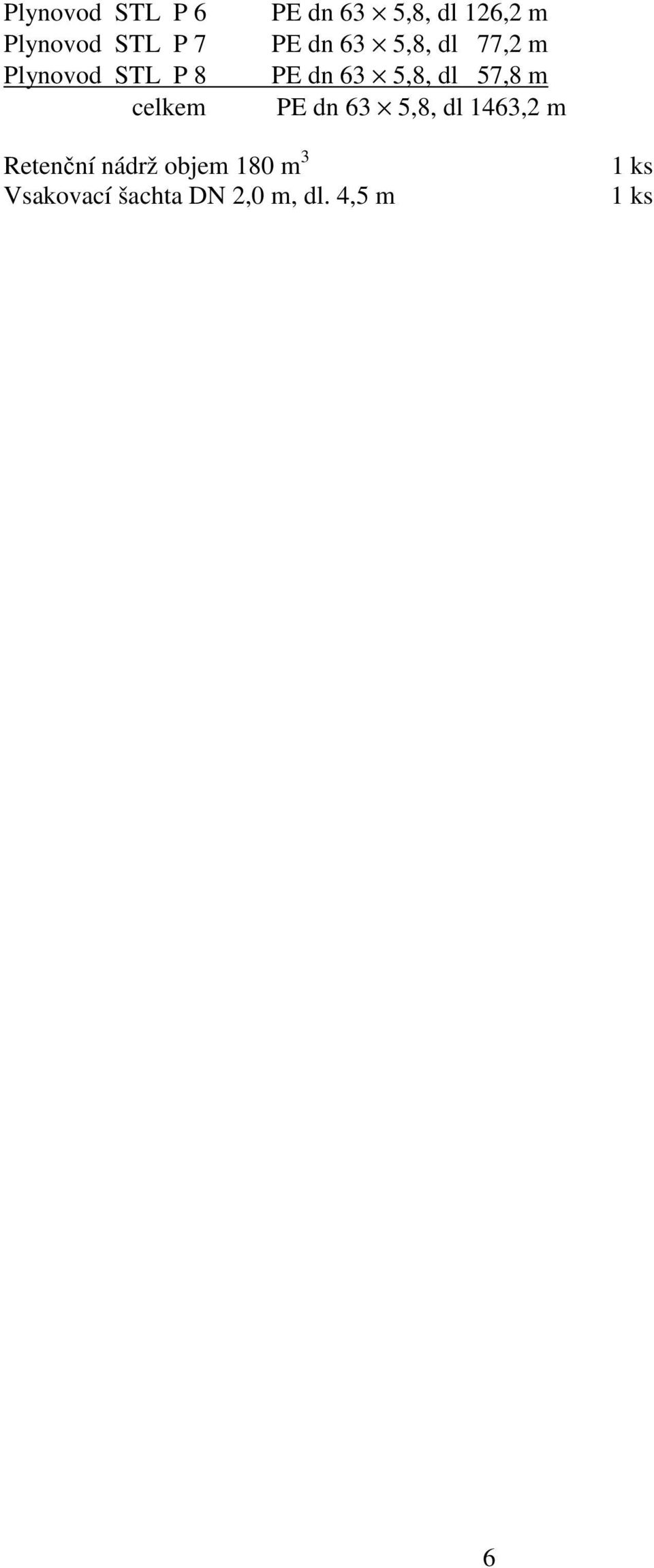

6 Plynovod STL P 6 Plynovod STL P 7 Plynovod STL P 8 celkem PE dn 63 5,8, dl 126,2 m PE dn 63 5,8, dl 77,2 m PE dn 63 5,8, dl 57,8 m PE dn 63 5,8, dl 1463,2 m Retenční nádrž objem 180 m 3 Vsakovací šachta DN 2,0 m, dl. 4,5 m 1 ks 1 ks 6
