1 Ministerstvo dopravy BETONOVÉ SVODIDLO MPHS 1200 PROSTOROVÉ USPOŘÁDÁNÍ TECHNICKÉ PODMÍNKY VÝROBCE (TPV) s účinností od 16. září 2015

2 OBSAH 1 ÚVOD, PŘEDMĚT TECHNICKÝCH PODMÍNEK SOUVISEJÍCÍ PŘEDPISY PŘEHLED VYRÁBĚNÝCH DÍLCŮ A DALŠÍ VÝROBKY, KTERÉ ŽPSV DODÁVÁ NÁVRHOVÉ PARAMETRY SVODIDLA A JEHO POUŽITÍ POPIS SVODIDLA NOSNÝ SYSTÉM A DÍLY SVODIDLA MPHS ZÁSADY ÚPRAV SVODIDLA PROJEKTOVÁNÍ ÚPRAV SVODIDLA V REALIZAČNÍ DOKUMENTACI STAVBY (RDS) SVODIDLO NA SILNICÍCH OBECNĚ UMÍSTĚNÍ SVODIDLA NA KRAJNICI PLNÁ ÚČINNOST A MINIMÁLNÍ DÉLKA SVODIDLA SVODIDLO PŘED PŘEKÁŽKOU A MÍSTEM NEBEZPEČÍ (HORSKÉ VPUSTĚ, PROPUSTKY) ZAČÁTEK A KONEC SVODIDLA SVODIDLO U TÍSŇOVÉ HLÁSKY SVODIDLO NA MOSTECH PŘECHOD NA JINÁ SVODIDLA PŘECHOD NA OCELOVÁ SVODIDLA JINÝCH VÝROBCŮ PŘECHOD NA BETONOVÁ SVODIDLA JINÝCH VÝROBCŮ PROTIKOROZNÍ OCHRANA PROJEKTOVÁNÍ, OSAZOVÁNÍ A ÚDRŽBA ZNAČENÍ

3 1 Úvod, předmět technických podmínek V souladu s TP 114 a TP 139 předkládá firma ŽPSV a. s. odborné veřejnosti tyto Technické podmínky výrobce, ve kterých nabízí 1 typ betonového svodidla. Tento systém, který je kombinací betonového svodidla a protihlukové stěny (dále jen PHS), splňuje požadavky harmonizované normy ČSN EN Na svodidlo bylo vydáno osvědčení o stálosti vlastností (dříve ES certifikát shody), který opravňuje použití značky CE. Výrobce pro každé osazení v kterékoliv oblasti garantuje stabilitu na vítr. Tabulka 1 - Předmět TP Č. Zkratka Název/charakteristika 1 MPHS 1200 betonové svodidlo, jehož integrální součástí je PHS, úroveň zadržení H2 pro silnice Technické podmínky platí pro silnice, dálnice a místní komunikace (dále jen silnice) a mosty, ve smyslu předpisů 1, 2 a 3 a přiměřeně i pro účelové komunikace. POZOR použití každého svodidla je podmíněno souladem s TP 114. To znamená, že pokud se v TP 114 změní požadavky na úroveň zadržení nebo jakékoliv jiné požadavky, musí se těmto požadavkům přizpůsobit použití každého svodidla. 2 Související předpisy Pro svodidla, která jsou předmětem těchto TPV, platí pouze předpisy, na které je v textu odkazováno. U datovaných odkazů platí pouze citované vydání. U nedatovaných odkazů platí poslední vydání dokumentu (včetně změn). 1 ČSN Projektování silnic a dálnic 2 ČSN Projektování místních komunikací 3 ČSN Projektování mostních objektů 4 ČSN EN ISO 1461 Žárové povlaky zinku nanášené ponorem na železných a ocelových výrobcích - Specifikace a zkušební metody 5 ČSN EN 1990 Eurokód: Zásady navrhování konstrukcí 6 ČSN EN Eurokód 1: Zatížení konstrukcí Část 1 7: Obecná zatížení Mimořádná zatížení 7 ČSN EN Eurokód 1: Zatížení konstrukcí Část 2: Zatížení mostů dopravou 8 ČSN EN Eurokód 2: Navrhování betonových konstrukcí Část 2: Betonové mosty Navrhování a konstrukční zásady 9 ČSN EN ( ) Silniční záchytné systémy - Část 1: Terminologie a obecná kritéria pro zkušební metody 10 ČSN EN ( ) Silniční záchytné systémy - Část 2: Svodidla - Funkční třídy, kritéria přijatelnosti nárazových zkoušek a zkušební metody 11 ČSN EN Silniční záchytné systémy Část 3: Tlumiče nárazu - Funkční třídy, kritéria přijatelnosti nárazových zkoušek a zkušební metody 12 ČSN P ENV Silniční záchytné systémy Část 4: Koncové a přechodové části svodidel - Kritéria přijatelnosti nárazových zkoušek a zkušební metody 13 ČSN EN A2 Silniční záchytné systémy Část 5: Požadavky na výrobky a 2

4 posuzování shody záchytných systémů pro vozidla 14 TNI CEN/TR Silniční záchytné systémy Část 6: Záchytné systémy pro chodce, mostní zábradlí 15 PrEN Silniční záchytné systémy Část 7: Koncové části svodidel - Kritéria přijatelnosti nárazových zkoušek a zkušební metody 16 ENV CEN/TS Silniční záchytné systémy Část 8: Záchytné systémy pro motocyklisty, které snižují závažnost nárazu motocyklisty při kolizi se svodidlem 17 Typizačná smernica pre osadzovanie zvodidiel Bratislava 1990 * 18 TP 58 Směrové sloupky a odrazky zásady pro používání z r. 2008, SV Brno 19 TP 63 Ocelová svodidla na PK, 1994, Dopravoprojekt Brno * 20 TP 66 Zásady pro označování pracovních míst na PK z r. 2003, CDV 21 TP 104 Protihlukové clony PK z r. 2008, PGP 22 TP 106 Lanová svodidla na pozemních komunikacích z r. 1998, Dopravoprojekt Brno, Dodatek , Dodatek TP 114 Svodidla na pozemních komunikacích 24 TP 124 Základní ochranná opatření pro omezení vlivu bludných proudů na mostní objekty a ostatní betonové konstrukce pozemních komunikací z r. 2008, JEKU Praha 25 TP 128 Ocelové svodidlo NH4 z r. 1999, Dopravoprojekt Brno * 26 TP 139 Betonové svodidlo, Dopravoprojekt Brno 27 TP 140/2011 Dřevoocelová svodidla Tertu, z r. 2011, Flop dopravní značení s. r. o. 28 TP 156 Vodicí stěny a ukazatele směru (v současné době v revizi) 29 TP 158 Tlumiče nárazu z r. 2013, Dopravoprojekt Brno 30 TP 159 Dočasná svodidla (v současné době před schválením), Dopravoprojekt Brno 31 TP 166/2010 Ocelové svodidlo Fracasso, HRADIL CZ s. r. o. 32 TP 167/2012 Ocelová svodidla ArcelorMittal, ArcelorMittal Ostrava a. s. 33 TP 168/2011 Ocelové svodidlo Voest-Alpine, Voestalpine Strassensicherheit GmbH 34 TP 185 Ocelové svodidlo ZSSK/H2 z r. 2007, Skanska DS 35 TP 190 Ocelové svodidlo ZSODS1/H2, Eurovia CS, a. s. z r TP 191/2012 Ocelová svodidla OMO, Jaroslav Číhal OMO 37 TP 195 Otevírací ocelové svodidlo S-A-B, PPS z r TP 196 Ocelové svodidlo Varioguard, PPS z r TP 203 Ocelová svodidla svodnicového typu, 2010, Dopravoprojekt Brno 40 TP 206 Betonové svodidlo kotvené MSK 2007, z r. 2009, Skanska Prefa 41 TP 223 Betonová svodidla SSŽ S97, Eurovia CS, a. s. z r TP 227 Ocelové svodidlo ZSSAM/H2, Silnice a mosty a. s., Č. Lípa 43 TP 228/2010 Betonová svodidla Delta Bloc, Maba Prefa s. r. o. 44 TP 230 Ocelové svodidlo ZSH2, Značky Plzeň s. r. o., PSVS a. s. 45 TP 239/2012 Betonová svodidla CS Beton, CS BETON s. r. o. 46 TP 240 Ocelová svodidla KLS, KLS s. r. o. 47 TP 241 Betonová svodidla REBLOC, Rebloc GmbH 48 TP 242 Ocelová svodidla Mega Rail, Saferoad + Flop s. r. o. 49 TKP TKP TKP Zákon č. 22/1997 Sb., o technických požadavcích na výrobky a o změně a doplnění některých zákonů ve znění zákona č. 71/2000 Sb., zákona č. 205/2002 Sb. a zákona č. 100/2013 Sb. 53 Nařízení vlády č. 163/2002 Sb. ve znění Nařízení vlády č. 312/2005 Sb., kterým se stanoví technické požadavky na vybrané stavební výrobky. 54 Nařízení Evropského parlamentu a Rady (EU) č. 305/2011 ze dne 9. března 2011, kterým 3

5 se stanoví harmonizované podmínky pro uvádění stavebních výrobků na trh a kterým se zrušuje směrnice Rady 89/106/EHS 55 Vzorové listy staveb PK 56 Metodický pokyn Systém jakosti v oboru PK (SJ PK) úplné znění viz * Předpisy jsou neplatné a mají význam pouze jako informativní materiál z důvodů dohledatelnosti původu svodidel a pro opravy. 3 Přehled vyráběných dílců a další výrobky, které ŽPSV dodává Přehled vyráběných dílců je uveden v tabulce 2. Tabulka 2 Přehled vyráběných dílců Č. Označení svodidla Typ dílce Hmotnost 1 MPHS kotevní blok betonového svodidla MPHS 1200, délky 3,98 m protihlukový panel SILENT výšky 2,04 m (dolní) protihlukový panel SILENT výšky 2,04 m (horní) protihlukový panel SILENT výšky 1,00 m kotevní blok betonového svodidla MPHS 1200 K (koncový) kotevní blok betonového svodidla MPHS 1200 PB ( přechod na betonové svodidlo) kotevní blok betonového svodidla MPHS 1200 PO (přechod na ocelové svodidlo) [kg] Kromě výše uvedeného svodidla s PHS vyrábí ŽPSV i betonové svodidlo ŽPSV 110/O úrovně zadržení H4a viz TP Návrhové parametry svodidla a jeho použití Č. Označení svodidla 1 MPHS Úroveň zadržení Tabulka 3 - Návrhové parametry Dynam. průhyb [m] Pracovní šířka W [m]; vyklonění vozidla VI [m] H2 0,24 1,40 (W5) Použití Krajnice šířka krajnice dle tabulky 5 do úrovně zadržením H2 - Střední dělicí pásy nepoužívá se Tabulka 4 Vzdálenost líce svodidla od pevné překážky Č. Označení svodidla Úroveň Vzdálenost líce svodidla od pevné zadržení překážky [m] N2 1,20* 1 MPHS * Hodnota stanovena odborným odhadem H1 H2 1,30* 1,40 4

6 Obrázek 1 Sestava svodidla MPHS BETONOVÉ SVODIDLO MPHS

7 Obrázek 2 Kotevní blok svodidla MPHS BETONOVÉ SVODIDLO MPHS

8 Obrázek 3 Ukončení svodidla MPHS Popis svodidla 5.1 Nosný systém a díly svodidla MPHS 1200 Tento systém je kombinací betonového svodidla výšky 1,10 m a PHS viz obr. 1. Celkovou výšku systému včetně PHS je možno volit v rozmezí 2,50 m 5,00 m (s výškou 5,00 m byl systém zkoušený). Na začátku a na konci je možné PHS provést s výškovým náběhem nebo s odskoky podle požadavku projektanta a po konzultaci s výrobcem. Základním dílcem je kotevní blok vykreslený na obrázku 2. Jedná se o oboustranné betonové svodidlo výšky 1,10 m a délky 3,98 m. Tyto dílce mají v dosedací ploše šířku 1,20 m. V horní části je šířka 0,71 m s podélnou drážkou 0,28 0,24 m. Uprostřed kotevního bloku je zabetonován přípravek pro osazení sloupků protihlukové stěny. V čelech kotevních bloků je osazen zámek. Zámek tvoří ocelová trubka vyřezaná do tvaru C viz obrázek 4 a délka zámku je 300 mm. Jednotlivé dílce se spojují spojovacím profilem viz obrázek 4. Ve spodní části každého kotevního bloku se provádí odvodňovací otvory. Je možno objednat dílce i bez odvodňovacích otvorů. Pro osazení panelů PHS se do kotevního bloku osadí ocelové sloupky profilu HEB

9 Sloupky se pomocí montážních rektifikačních přípravků vyrovnají do svislé polohy a následně zabetonují (zmonolitní s kotevním blokem) betonem min. C30/37 XF4. Mezi sloupky se osazují železobetonové panely SILENT. Tyto panely mají železobetonovou (nosnou) část tl. 110 mm v koncích zesílenou na 130 mm, pohltivou vrstvu tvoří mezerovitý beton předepsaného složení. Panely SILENT jsou konstruovány pro hodnotu pohltivosti A3 dle ČSN EN a pro zvukovou neprůzvučnost B3 dle ČSN EN Na základě dohody s investorem lze použít i jiné panely tvořené železobetonovým panelem s obkladem, které splňují hlukově izolační požadavky. Panely se kladou mezi ocelové sloupky. Vodorovné spáry mezi spodním panelem a kotevním blokem a mezi horním a spodním panelem jsou těsněny pryžovým těsněním. Protihlukové panely jsou během montáže zafixovány dřevěnými klínky, definitivně jsou svislé spáry mezi sloupky a protihlukovými panely utěsněny pryžovým profilem. V případě potřeby, tedy ne systémově (při skladbě nelze vždy vystačit s dílci délky 3,98 m), je možno vyrobit dílce kratší viz 5.3. Nejmenší poloměr, do kterého lze svodidlo MPHS 1200 smontovat je 70 m. Přechod systému na běžné betonové svodidlo je znázorněný na obr. 8, ukončení svodidla je vykresleno na obr. 3. Únikový východ z PHS je řešen použitím speciálního dílu. Kotevní blok je snížen na výšku 600 mm a v této výšce jsou osazeny v PHS únikové dveře. Pro bezpečný únik jsou z přední strany osazena madla a ze zadní strany kromě madla i schody, které lze upravit po dohodě s projektantem PK viz obr. 6. Systém se klade na souvislé zpevnění viz článek 6.2. Montážní návod předkládá firma ŽPSV v českém jazyce objednavateli před začátkem montáže. Svodidlo se montuje tak, že ve spojce není žádná vůle. Důvodem je snaha omezit dynamický ráz, který by mohl způsobit přetržení spoje. Obrázek 4 Zámek svodidel 8

10 Obrázek 5 Foto MPHS-1200 bez osazených panelů PHS Obrázek 6 Únikový východ 9

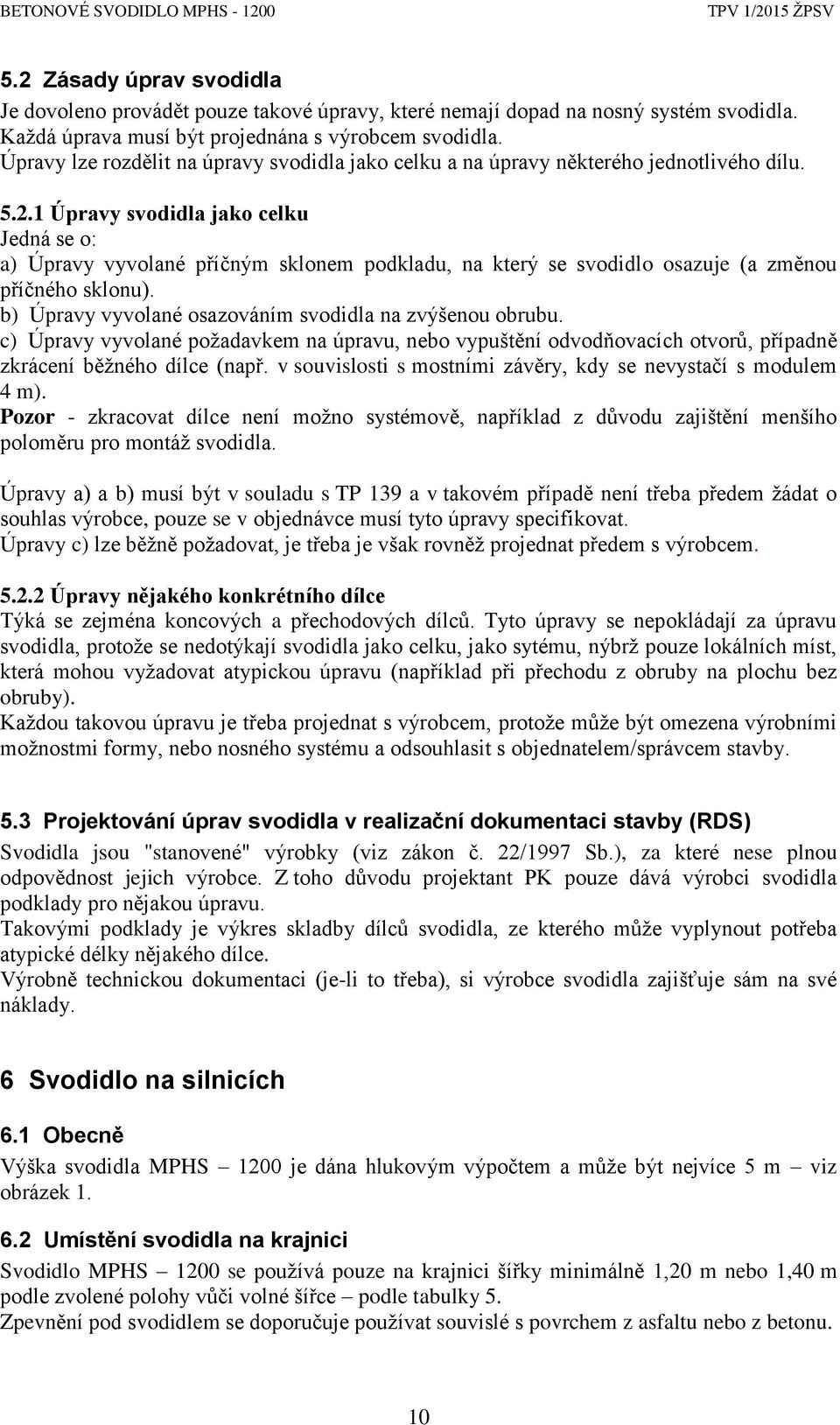

11 5.2 Zásady úprav svodidla Je dovoleno provádět pouze takové úpravy, které nemají dopad na nosný systém svodidla. Každá úprava musí být projednána s výrobcem svodidla. Úpravy lze rozdělit na úpravy svodidla jako celku a na úpravy některého jednotlivého dílu Úpravy svodidla jako celku Jedná se o: a) Úpravy vyvolané příčným sklonem podkladu, na který se svodidlo osazuje (a změnou příčného sklonu). b) Úpravy vyvolané osazováním svodidla na zvýšenou obrubu. c) Úpravy vyvolané požadavkem na úpravu, nebo vypuštění odvodňovacích otvorů, případně zkrácení běžného dílce (např. v souvislosti s mostními závěry, kdy se nevystačí s modulem 4 m). Pozor - zkracovat dílce není možno systémově, například z důvodu zajištění menšího poloměru pro montáž svodidla. Úpravy a) a b) musí být v souladu s TP 139 a v takovém případě není třeba předem žádat o souhlas výrobce, pouze se v objednávce musí tyto úpravy specifikovat. Úpravy c) lze běžně požadovat, je třeba je však rovněž projednat předem s výrobcem Úpravy nějakého konkrétního dílce Týká se zejména koncových a přechodových dílců. Tyto úpravy se nepokládají za úpravu svodidla, protože se nedotýkají svodidla jako celku, jako sytému, nýbrž pouze lokálních míst, která mohou vyžadovat atypickou úpravu (například při přechodu z obruby na plochu bez obruby). Každou takovou úpravu je třeba projednat s výrobcem, protože může být omezena výrobními možnostmi formy, nebo nosného systému a odsouhlasit s objednatelem/správcem stavby. 5.3 Projektování úprav svodidla v realizační dokumentaci stavby (RDS) Svodidla jsou "stanovené" výrobky (viz zákon č. 22/1997 Sb.), za které nese plnou odpovědnost jejich výrobce. Z toho důvodu projektant PK pouze dává výrobci svodidla podklady pro nějakou úpravu. Takovými podklady je výkres skladby dílců svodidla, ze kterého může vyplynout potřeba atypické délky nějakého dílce. Výrobně technickou dokumentaci (je-li to třeba), si výrobce svodidla zajišťuje sám na své náklady. 6 Svodidlo na silnicích 6.1 Obecně Výška svodidla MPHS 1200 je dána hlukovým výpočtem a může být nejvíce 5 m viz obrázek Umístění svodidla na krajnici Svodidlo MPHS 1200 se používá pouze na krajnici šířky minimálně 1,20 m nebo 1,40 m podle zvolené polohy vůči volné šířce podle tabulky 5. Zpevnění pod svodidlem se doporučuje používat souvislé s povrchem z asfaltu nebo z betonu. 10

12 Maximální příčný sklon, na který se systém klade, je 4 %, doporučuje se však nejvýše 2 %. Tabulka 5 Přehled používání na silnici Podmínky uložení MPHS Kotevní bloky MPHS jsou navrženy za předpokladu minimální únosnosti podloží, kdy maximální kontaktní napětí v základové spáře dosahuje hodnoty 100 kpa. Kotevní bloky mohou být ukládány na: - Povrch vozovky (požadovaná únosnost podmínky uložení jsou splněny správným návrhem vozovky) - Povrch betonových prefabrikátů (např. panely provizorních vozovek, opět minimální únosnost požadovaná pro kotevní bloky je splněna už při návrhu panelů) - Povrch podkladní vrstvy (na zemní pláň s určitou únosností bude rozprostřena podkladní vrstva tvořená materiálem s tloušťkou dle typu podloží a jeho únosnosti). Podrobné požadavky na toto uložení uvádí montážní návod. 6.3 Plná účinnost a minimální délka svodidla Platí požadavky uvedené v TP Svodidlo před překážkou a místem nebezpečí (horské vpustě, propustky) Postupuje se dle TP Začátek a konec svodidla Začátek a konec svodidla musí být vždy osazen koncovým (náběhovým) dílcem viz obrázek 5. Svodidlo může být ukončeno běžným dílem tehdy, je-li toto ukončení překryto jiným betonovým svodidlem tak, že do takového konce nemůže být naraženo (např. u tísňových hlásek). 6.6 Svodidlo u tísňové hlásky V případě, že v místě MPHS má být tísňová hláska, navrhne řešení projektant po dohodě s investorem. 11

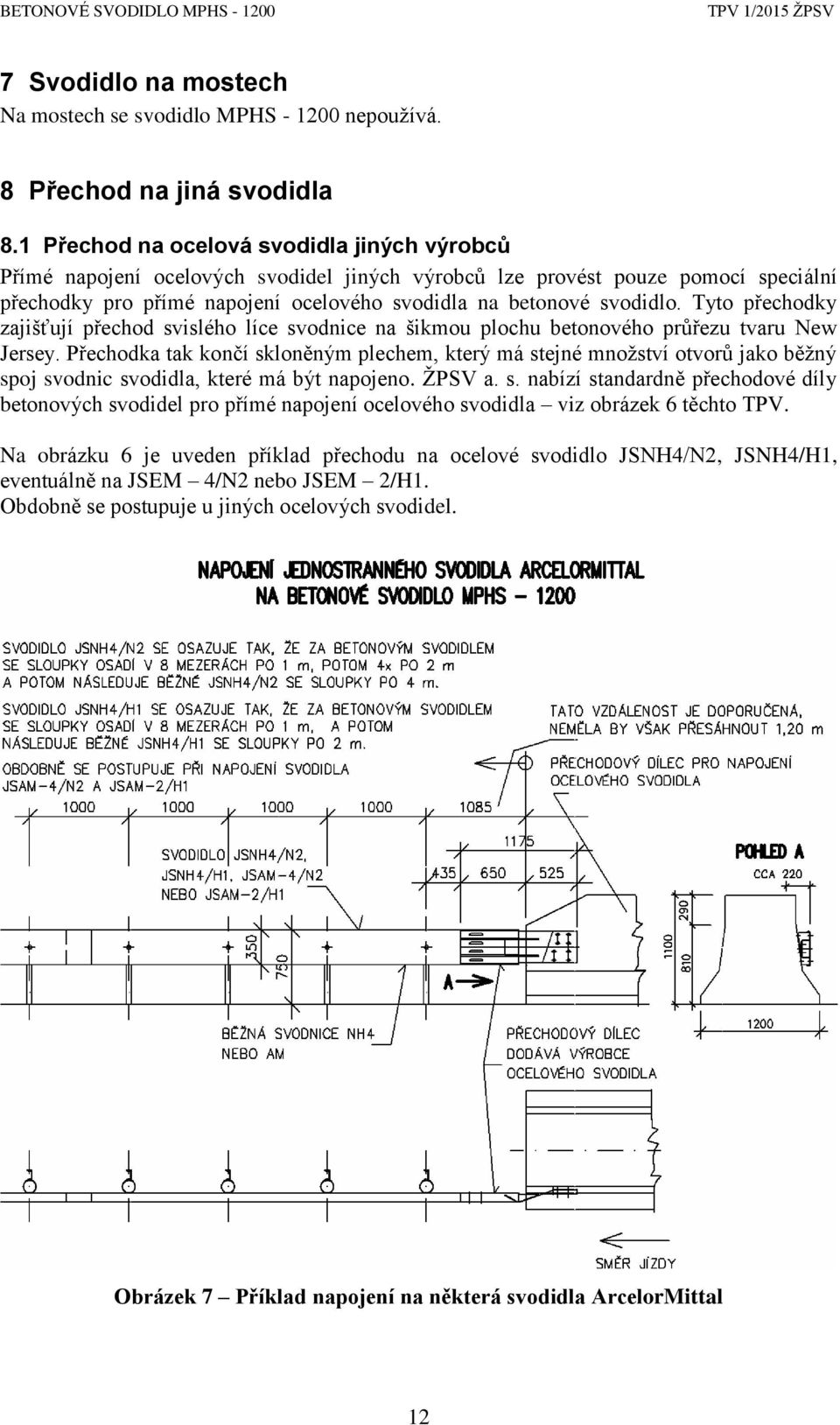

13 7 Svodidlo na mostech Na mostech se svodidlo MPHS nepoužívá. 8 Přechod na jiná svodidla 8.1 Přechod na ocelová svodidla jiných výrobců Přímé napojení ocelových svodidel jiných výrobců lze provést pouze pomocí speciální přechodky pro přímé napojení ocelového svodidla na betonové svodidlo. Tyto přechodky zajišťují přechod svislého líce svodnice na šikmou plochu betonového průřezu tvaru New Jersey. Přechodka tak končí skloněným plechem, který má stejné množství otvorů jako běžný spoj svodnic svodidla, které má být napojeno. ŽPSV a. s. nabízí standardně přechodové díly betonových svodidel pro přímé napojení ocelového svodidla viz obrázek 6 těchto TPV. Na obrázku 6 je uveden příklad přechodu na ocelové svodidlo JSNH4/N2, JSNH4/H1, eventuálně na JSEM 4/N2 nebo JSEM 2/H1. Obdobně se postupuje u jiných ocelových svodidel. Obrázek 7 Příklad napojení na některá svodidla ArcelorMittal 12

14 Přechod z betonového svodidla na ocelové a obráceně je možný i prostým přesahem obou svodidel. Přitom platí, že betonové svodidlo musí mít v místě plné výšky ocelového svodidla svou plnou výšku. Je dovoleno, aby se betonové svodidlo dotýkalo ocelového svodidla, mezera se nepožaduje. 8.2 Přechod na betonová svodidla jiných výrobců Přechod z betonového svodidla MPHS 1200 na betonové svodidlo jiného výrobce je možno provést dvěma způsoby: - Přesahem výškových náběhů. Podmínkou je, aby plné výšky obou svodidel, která se míjí, byly vedle sebe, aby tak v každém místě PK byla plná výška svodidla. Postupuje se podle TP Přímým spojením. Postupuje se tak, že do posledního dílce/kotevního bloku se zabetonuje zámek svodidla, které má za svodidlem MPHS 1200 pokračovat. Firma ŽPSV standardně nabízí přechodový dílec pro přechod na svodidlo ŽPSV 110/O viz obrázek 8. Obrázek 8 Přechod na betonové svodidlo ŽPSV 110/O 13

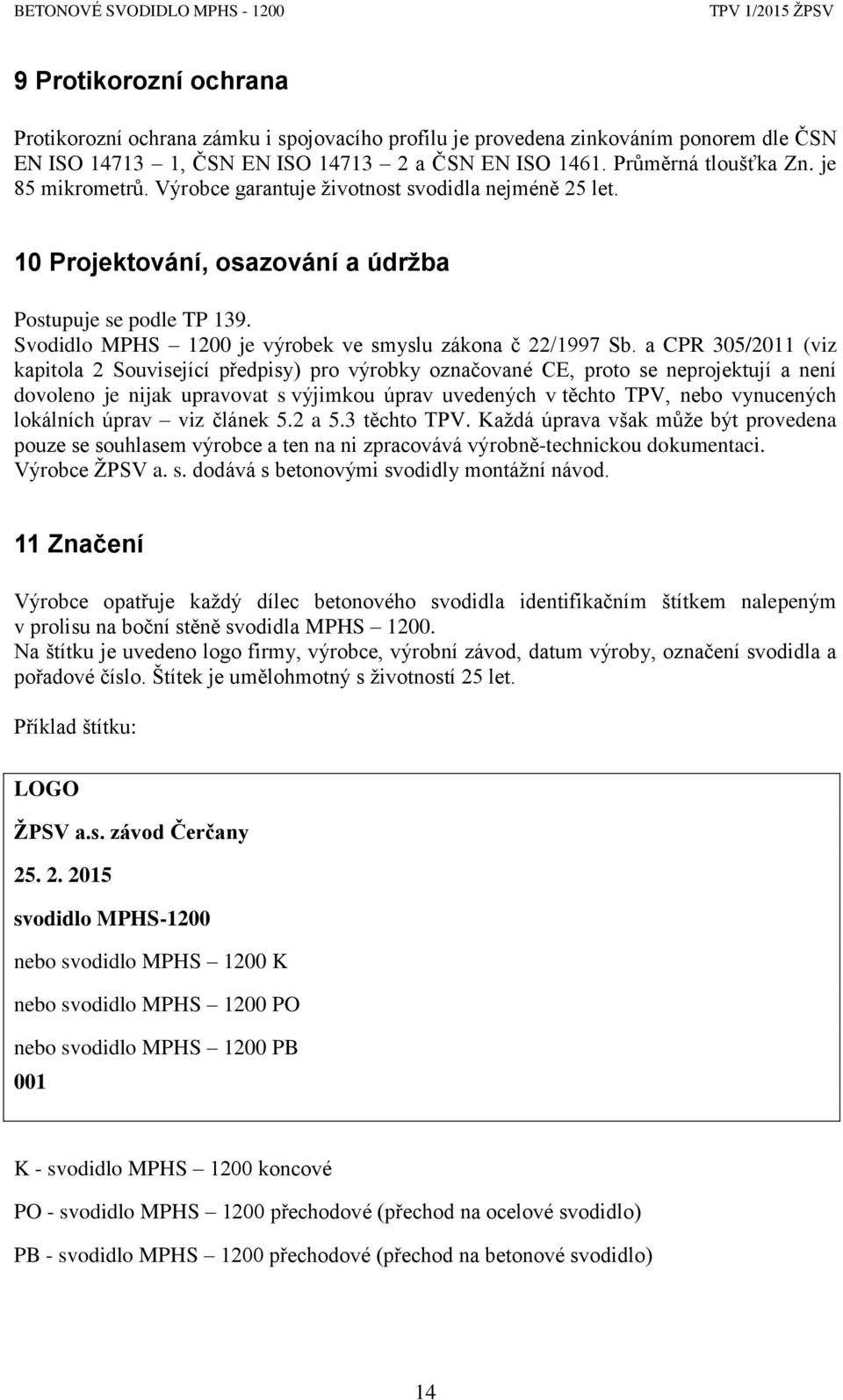

15 9 Protikorozní ochrana Protikorozní ochrana zámku i spojovacího profilu je provedena zinkováním ponorem dle ČSN EN ISO , ČSN EN ISO a ČSN EN ISO Průměrná tloušťka Zn. je 85 mikrometrů. Výrobce garantuje životnost svodidla nejméně 25 let. 10 Projektování, osazování a údržba Postupuje se podle TP 139. Svodidlo MPHS 1200 je výrobek ve smyslu zákona č 22/1997 Sb. a CPR 305/2011 (viz kapitola 2 Související předpisy) pro výrobky označované CE, proto se neprojektují a není dovoleno je nijak upravovat s výjimkou úprav uvedených v těchto TPV, nebo vynucených lokálních úprav viz článek 5.2 a 5.3 těchto TPV. Každá úprava však může být provedena pouze se souhlasem výrobce a ten na ni zpracovává výrobně-technickou dokumentaci. Výrobce ŽPSV a. s. dodává s betonovými svodidly montážní návod. 11 Značení Výrobce opatřuje každý dílec betonového svodidla identifikačním štítkem nalepeným v prolisu na boční stěně svodidla MPHS Na štítku je uvedeno logo firmy, výrobce, výrobní závod, datum výroby, označení svodidla a pořadové číslo. Štítek je umělohmotný s životností 25 let. Příklad štítku: LOGO ŽPSV a.s. závod Čerčany svodidlo MPHS-1200 nebo svodidlo MPHS 1200 K nebo svodidlo MPHS 1200 PO nebo svodidlo MPHS 1200 PB 001 K - svodidlo MPHS 1200 koncové PO - svodidlo MPHS 1200 přechodové (přechod na ocelové svodidlo) PB - svodidlo MPHS 1200 přechodové (přechod na betonové svodidlo) 14

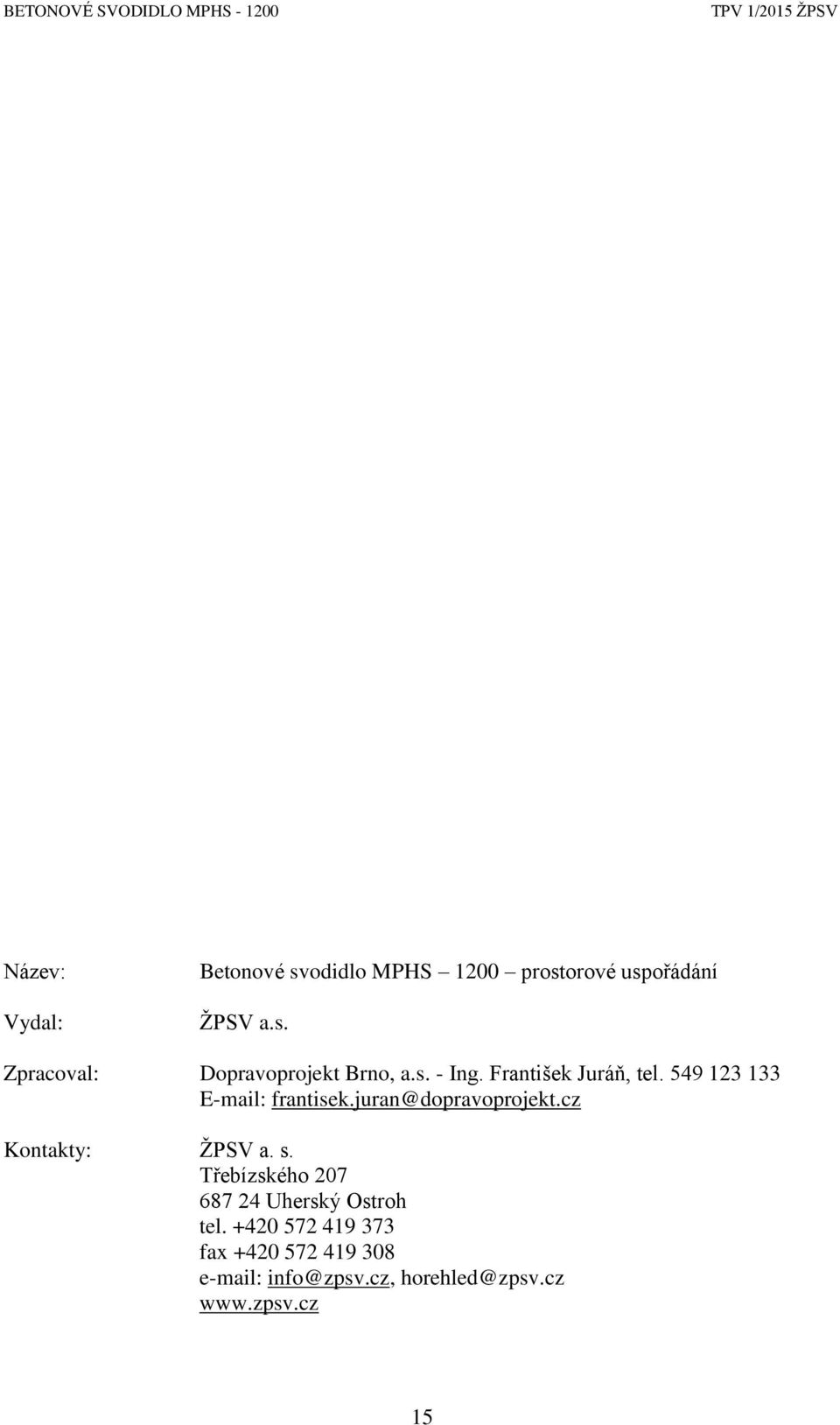

16 Název: Vydal: Betonové svodidlo MPHS 1200 prostorové uspořádání ŽPSV a.s. Zpracoval: Dopravoprojekt Brno, a.s. - Ing. František Juráň, tel frantisek.juran@dopravoprojekt.cz Kontakty: ŽPSV a. s. Třebízského Uherský Ostroh tel fax info@zpsv.cz, horehled@zpsv.cz 15
