S vášní pro oheň. With passion for fire

Transkript

1 S vášní pro oheň With passion for fire

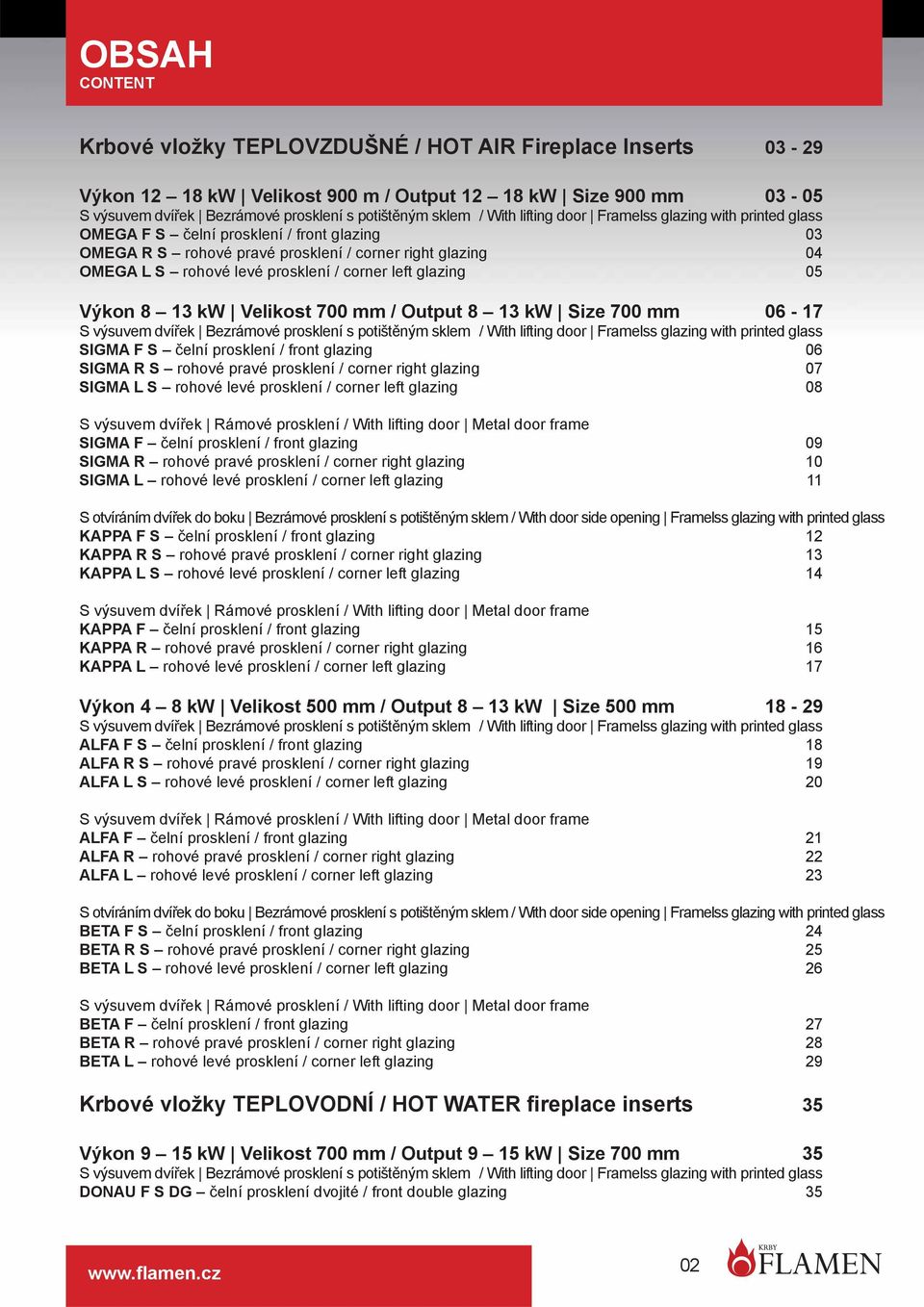

2 OBSAH CONTENT Krbové vložky TEPLOVZDUŠNÉ / HOT AIR Fireplace Inserts Výkon kw Velikost 900 m / Output kw Size 900 mm S výsuvem dvířek Bezrámové prosklení s potištěným sklem / With lifting door Framelss glazing with printed glass OMEGA F S čelní prosklení / front glazing 03 OMEGA R S rohové pravé prosklení / corner right glazing 04 OMEGA L S rohové levé prosklení / corner left glazing 05 Výkon 8 13 kw Velikost 700 mm / Output 8 13 kw Size 700 mm S výsuvem dvířek Bezrámové prosklení s potištěným sklem / With lifting door Framelss glazing with printed glass SIGMA F S čelní prosklení / front glazing 06 SIGMA R S rohové pravé prosklení / corner right glazing 07 SIGMA L S rohové levé prosklení / corner left glazing 08 S výsuvem dvířek Rámové prosklení / With lifting door Metal door frame SIGMA F čelní prosklení / front glazing 09 SIGMA R rohové pravé prosklení / corner right glazing 10 SIGMA L rohové levé prosklení / corner left glazing 11 S otvíráním dvířek do boku Bezrámové prosklení s potištěným sklem / With door side opening Framelss glazing with printed glass KAPPA F S čelní prosklení / front glazing 12 KAPPA R S rohové pravé prosklení / corner right glazing 13 KAPPA L S rohové levé prosklení / corner left glazing 14 S výsuvem dvířek Rámové prosklení / With lifting door Metal door frame KAPPA F čelní prosklení / front glazing 15 KAPPA R rohové pravé prosklení / corner right glazing 16 KAPPA L rohové levé prosklení / corner left glazing 17 Výkon 4 8 kw Velikost 500 mm / Output 8 13 kw Size 500 mm S výsuvem dvířek Bezrámové prosklení s potištěným sklem / With lifting door Framelss glazing with printed glass ALFA F S čelní prosklení / front glazing 18 ALFA R S rohové pravé prosklení / corner right glazing 19 ALFA L S rohové levé prosklení / corner left glazing 20 S výsuvem dvířek Rámové prosklení / With lifting door Metal door frame ALFA F čelní prosklení / front glazing 21 ALFA R rohové pravé prosklení / corner right glazing 22 ALFA L rohové levé prosklení / corner left glazing 23 S otvíráním dvířek do boku Bezrámové prosklení s potištěným sklem / With door side opening Framelss glazing with printed glass BETA F S čelní prosklení / front glazing 24 BETA R S rohové pravé prosklení / corner right glazing 25 BETA L S rohové levé prosklení / corner left glazing 26 S výsuvem dvířek Rámové prosklení / With lifting door Metal door frame BETA F čelní prosklení / front glazing 27 BETA R rohové pravé prosklení / corner right glazing 28 BETA L rohové levé prosklení / corner left glazing 29 Krbové vložky TEPLOVODNÍ / HOT WATER fireplace inserts 35 Výkon 9 15 kw Velikost 700 mm / Output 9 15 kw Size 700 mm 35 S výsuvem dvířek Bezrámové prosklení s potištěným sklem / With lifting door Framelss glazing with printed glass DONAU F S DG čelní prosklení dvojité / front double glazing 35 02

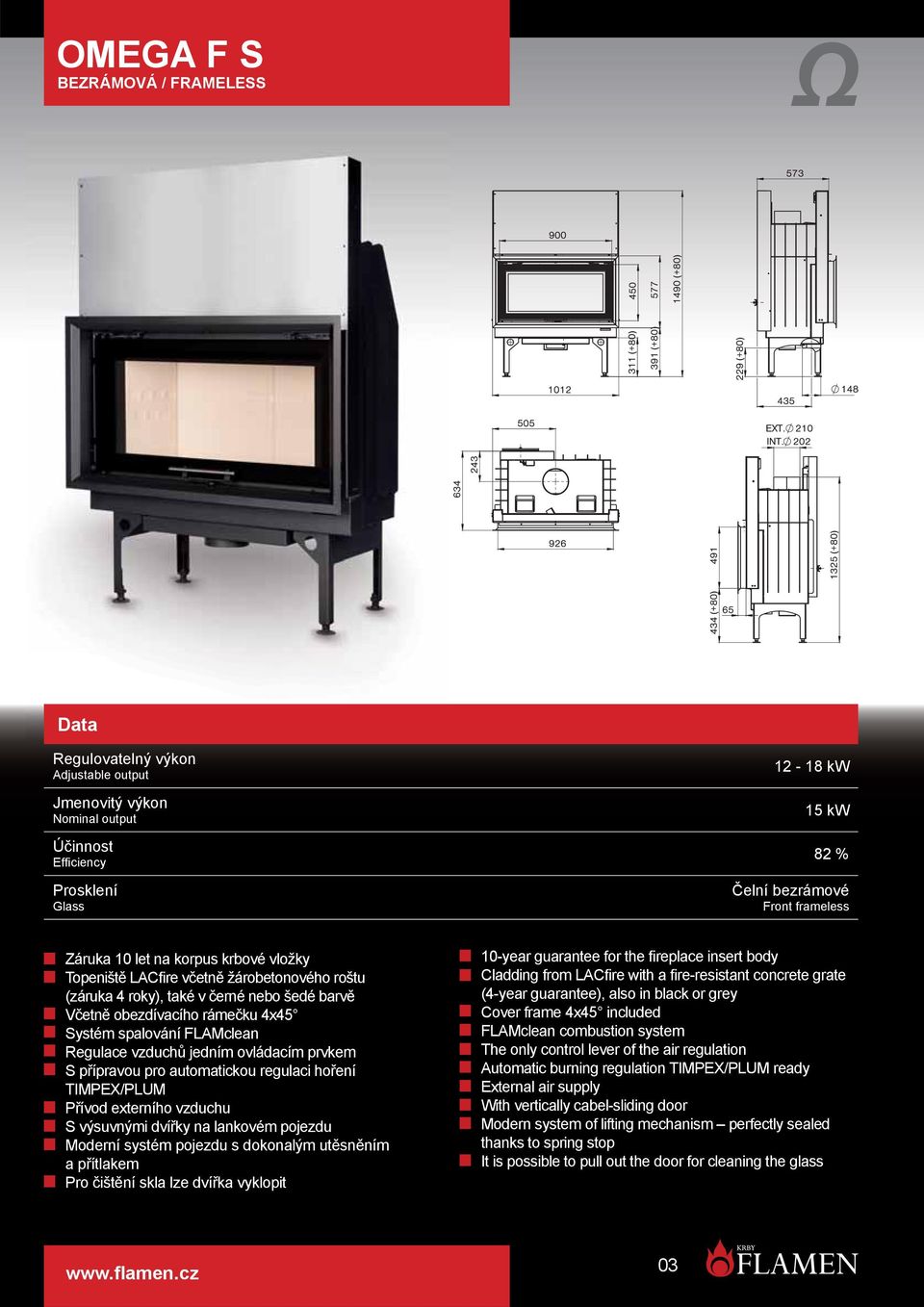

3 OMEGA F S BEZRÁMOVÁ / FRAMELESS Ω kw 15 kw 82 % Čelní bezrámové Front frameless Topeniště LACfire včetně žárobetonového roštu S výsuvnými dvířky na lankovém pojezdu Moderní systém pojezdu s dokonalým utěsněním a přítlakem Pro čištění skla lze dvířka vyklopit Cladding from LACfire with a fire-resistant concrete grate With vertically cabel-sliding door Modern system of lifting mechanism perfectly sealed thanks to spring stop It is possible to pull out the door for cleaning the glass 03

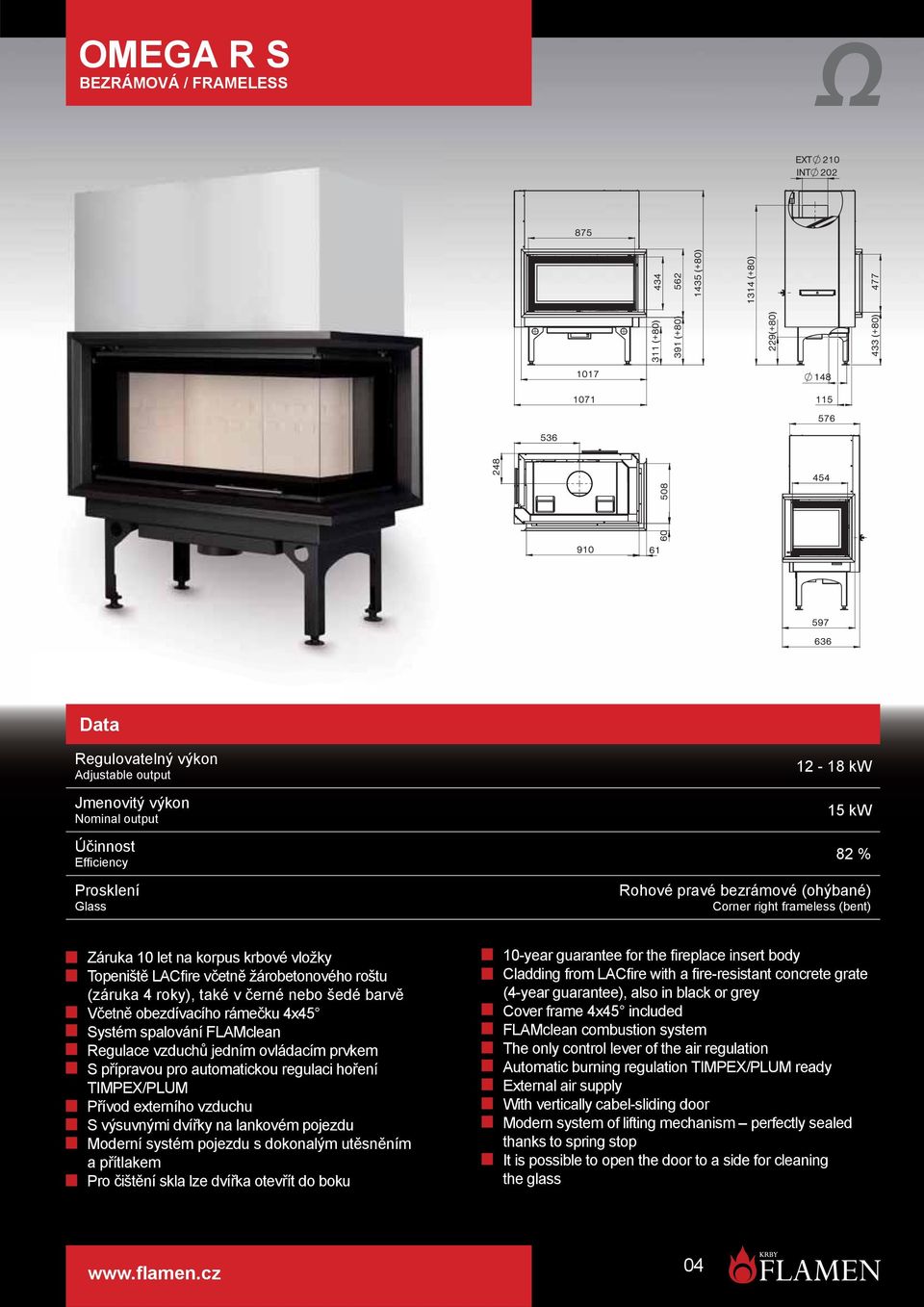

4 OMEGA R S BEZRÁMOVÁ / FRAMELESS Ω kw 15 kw 82 % Rohové pravé bezrámové (ohýbané) Corner right frameless (bent) Topeniště LACfire včetně žárobetonového roštu S výsuvnými dvířky na lankovém pojezdu Moderní systém pojezdu s dokonalým utěsněním a přítlakem Pro čištění skla lze dvířka otevřít do boku Cladding from LACfire with a fire-resistant concrete grate With vertically cabel-sliding door Modern system of lifting mechanism perfectly sealed thanks to spring stop It is possible to open the door to a side for cleaning the glass 04

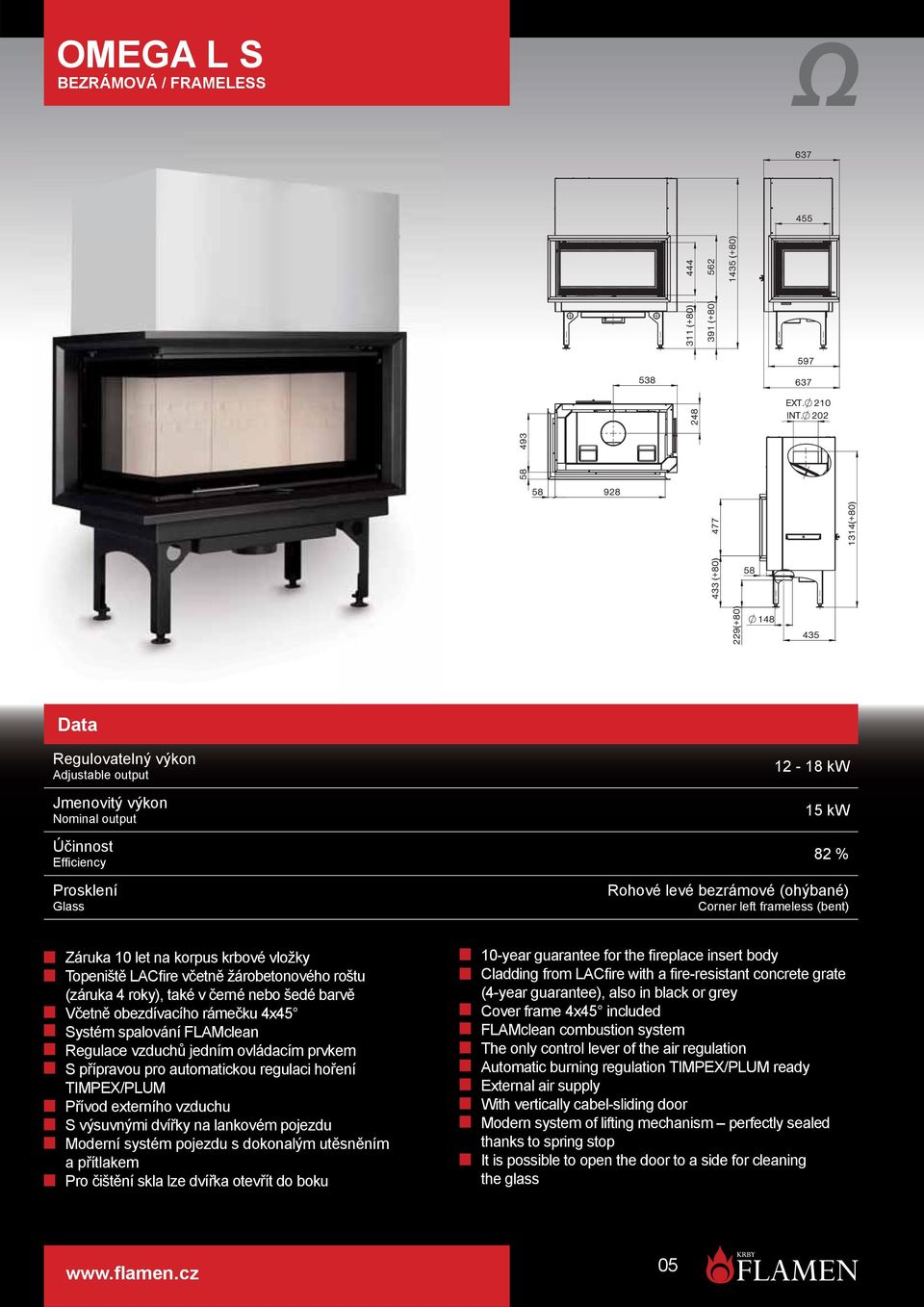

5 OMEGA L S BEZRÁMOVÁ / FRAMELESS Ω kw 15 kw 82 % Rohové levé bezrámové (ohýbané) Corner left frameless (bent) Topeniště LACfire včetně žárobetonového roštu S výsuvnými dvířky na lankovém pojezdu Moderní systém pojezdu s dokonalým utěsněním a přítlakem Pro čištění skla lze dvířka otevřít do boku Cladding from LACfire with a fire-resistant concrete grate With vertically cabel-sliding door Modern system of lifting mechanism perfectly sealed thanks to spring stop It is possible to open the door to a side for cleaning the glass 05

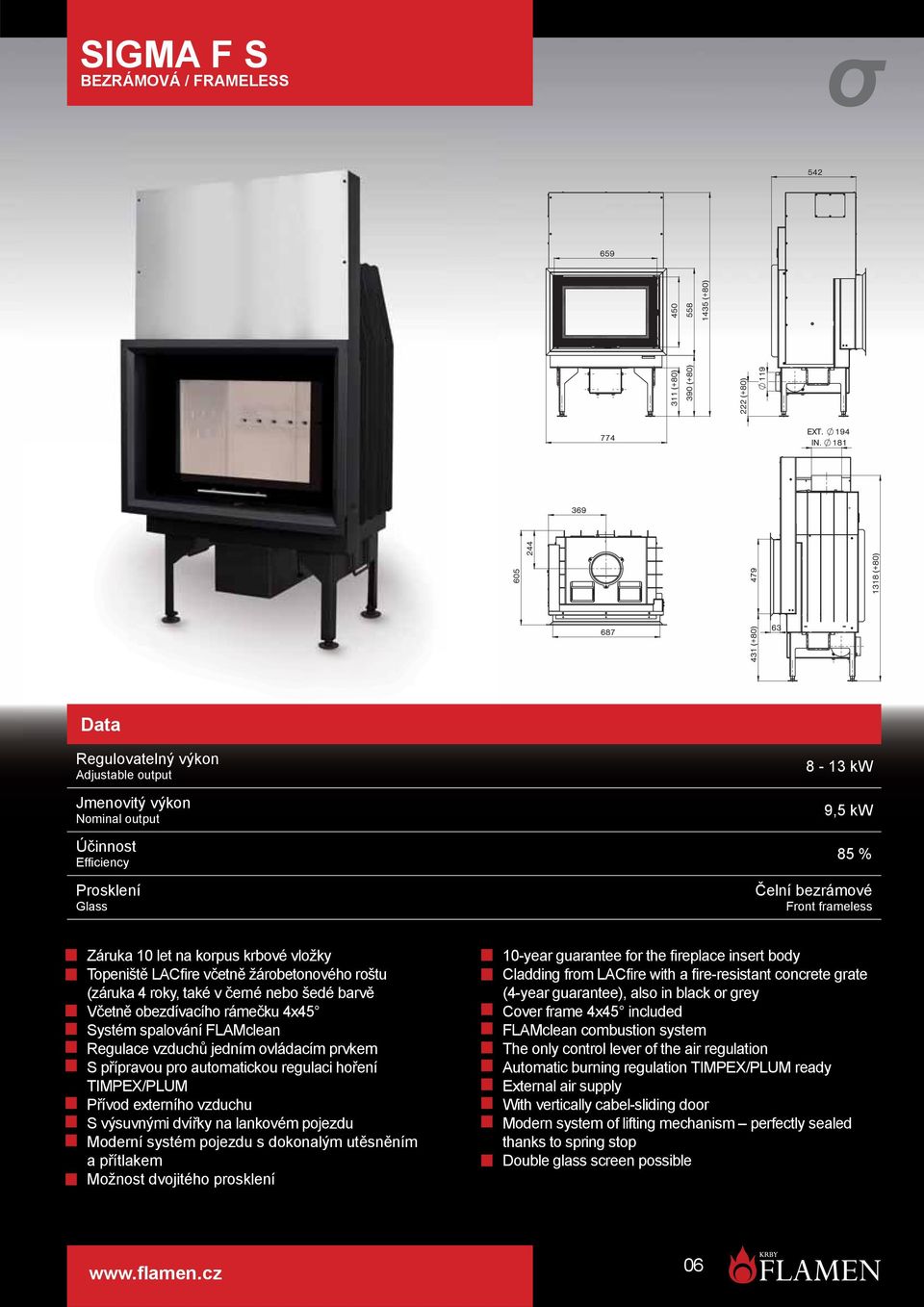

6 SIGMA F S BEZRÁMOVÁ / FRAMELESS σ 8-13 kw 9,5 kw 85 % Čelní bezrámové Front frameless Topeniště LACfire včetně žárobetonového roštu (záruka 4 roky, také v černé nebo šedé barvě S výsuvnými dvířky na lankovém pojezdu Moderní systém pojezdu s dokonalým utěsněním a přítlakem Možnost dvojitého prosklení Cladding from LACfire with a fire-resistant concrete grate With vertically cabel-sliding door Modern system of lifting mechanism perfectly sealed thanks to spring stop Double glass screen possible 06

7 SIGMA R S BEZRÁMOVÁ / FRAMELESS σ 8-13 kw 9,5 kw 85 % Rohové pravé bezrámové (ohýbané) Corner right frameless (bent) Topeniště LACfire včetně žárobetonového roštu S výsuvnými dvířky na lankovém pojezdu Moderní systém pojezdu s dokonalým utěsněním a přítlakem Cladding from LACfire with a fire-resistant concrete grate With vertically cabel-sliding door Modern system of lifting mechanism perfectly sealed thanks to spring stop 07

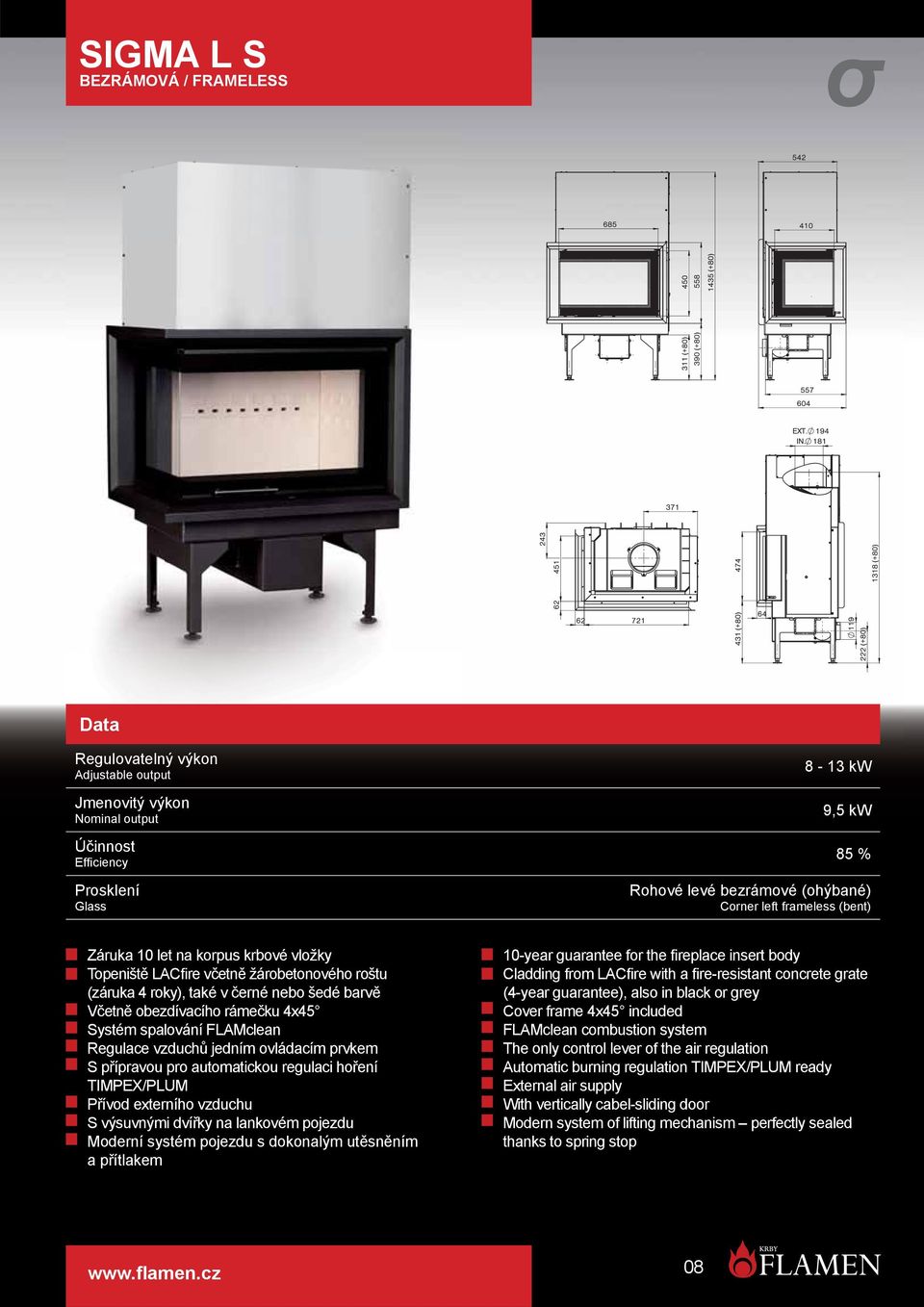

8 SIGMA L S BEZRÁMOVÁ / FRAMELESS σ 8-13 kw 9,5 kw 85 % Rohové levé bezrámové (ohýbané) Corner left frameless (bent) Topeniště LACfire včetně žárobetonového roštu S výsuvnými dvířky na lankovém pojezdu Moderní systém pojezdu s dokonalým utěsněním a přítlakem Cladding from LACfire with a fire-resistant concrete grate With vertically cabel-sliding door Modern system of lifting mechanism perfectly sealed thanks to spring stop 08

9 SIGMA F RÁMOVÁ / FRAME σ 8-13 kw 9,5 kw 85 % Čelní Front Topeniště LACfire včetně žárobetonového roštu S výsuvnými dvířky na lankovém pojezdu Moderní systém pojezdu s dokonalým utěsněním a přítlakem Cladding from LACfire with a fire-resistant concrete grate With vertically cabel-sliding door Modern system of lifting mechanism perfectly sealed thanks to spring stop 09

10 SIGMA R RÁMOVÁ / FRAME σ 8-13 kw 9,5 kw 85 % Rohové pravé (ohýbané) Corner right (bent) Topeniště LACfire včetně žárobetonového roštu S výsuvnými dvířky na lankovém pojezdu Moderní systém pojezdu s dokonalým utěsněním a přítlakem Cladding from LACfire with a fire-resistant concrete grate With vertically cabel-sliding door Modern system of lifting mechanism perfectly sealed thanks to spring stop 10

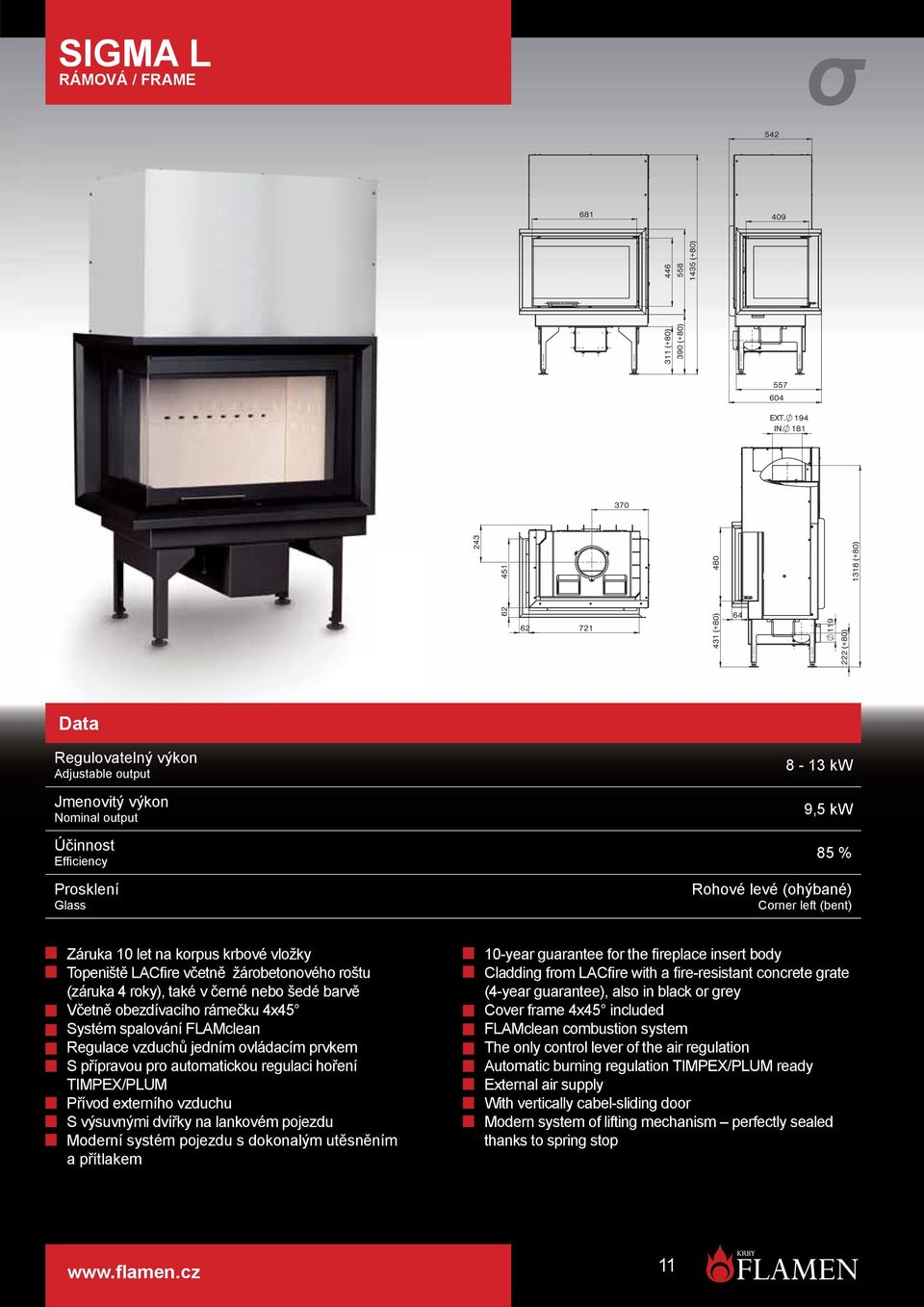

11 SIGMA L RÁMOVÁ / FRAME σ 8-13 kw 9,5 kw 85 % Rohové levé (ohýbané) Corner left (bent) Topeniště LACfire včetně žárobetonového roštu S výsuvnými dvířky na lankovém pojezdu Moderní systém pojezdu s dokonalým utěsněním a přítlakem Cladding from LACfire with a fire-resistant concrete grate With vertically cabel-sliding door Modern system of lifting mechanism perfectly sealed thanks to spring stop 11

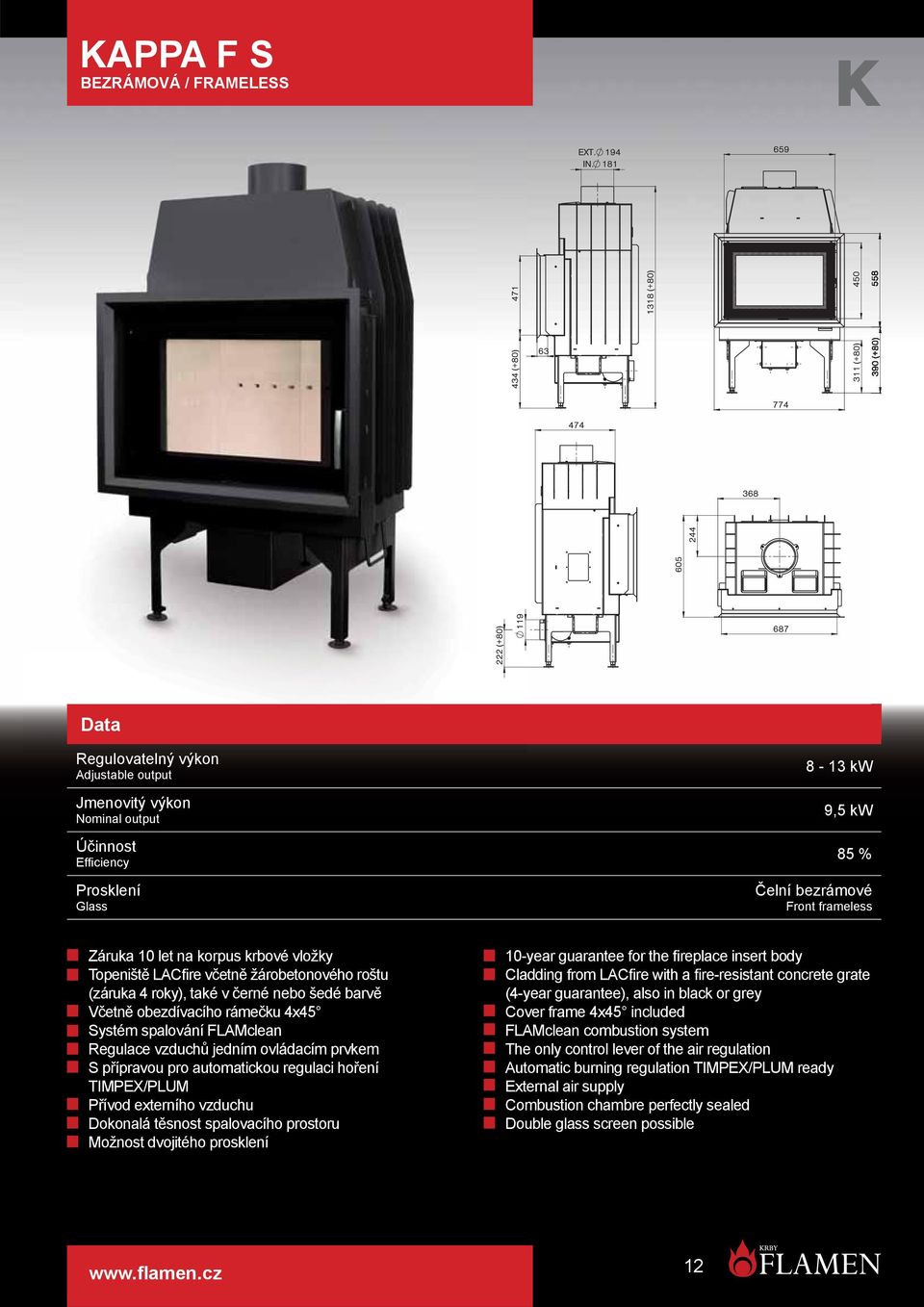

12 KAPPA F S BEZRÁMOVÁ / FRAMELESS κ 8-13 kw 9,5 kw 85 % Čelní bezrámové Front frameless Topeniště LACfire včetně žárobetonového roštu Dokonalá těsnost spalovacího prostoru Možnost dvojitého prosklení Cladding from LACfire with a fire-resistant concrete grate Combustion chambre perfectly sealed Double glass screen possible 12

13 KAPPA R S BEZRÁMOVÁ / FRAMELESS κ 8-13 kw 9,5 kw 85 % Rohové pravé bezrámové (ohýbané) Corner right frameless (bent) Topeniště LACfire včetně žárobetonového roštu Dokonalá těsnost spalovacího prostoru Cladding from LACfire with a fire-resistant concrete grate Combustion chambre perfectly sealed 13

14 KAPPA L S BEZRÁMOVÁ / FRAMELESS κ 8-13 kw 9,5 kw 85 % Rohové levé bezrámové (ohýbané) Corner left frameless (bent) Topeniště LACfire včetně žárobetonového roštu Dokonalá těsnost spalovacího prostoru Cladding from LACfire with a fire-resistant concrete grate Combustion chambre perfectly sealed 14

15 KAPPA F RÁMOVÁ / FRAME κ 8-13 kw 9,5 kw 85 % Čelní Front Topeniště LACfire včetně žárobetonového roštu Dokonalá těsnost spalovacího prostoru Cladding from LACfire with a fire-resistant concrete grate Combustion chambre perfectly sealed 15

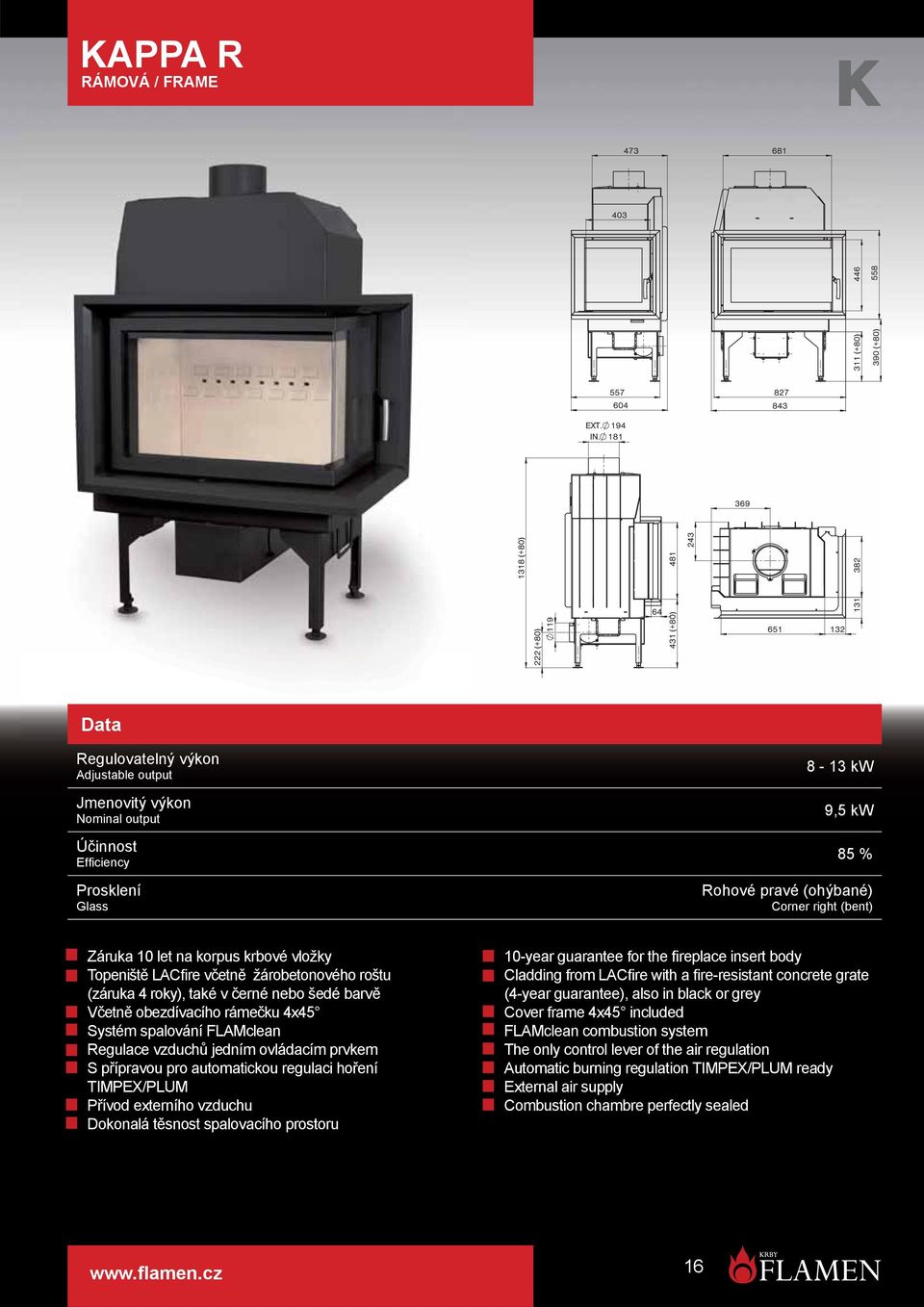

16 KAPPA R RÁMOVÁ / FRAME κ 8-13 kw 9,5 kw 85 % Rohové pravé (ohýbané) Corner right (bent) Topeniště LACfire včetně žárobetonového roštu Dokonalá těsnost spalovacího prostoru Cladding from LACfire with a fire-resistant concrete grate Combustion chambre perfectly sealed 16

17 KAPPA L RÁMOVÁ / FRAME κ 8-13 kw 9,5 kw 85 % Rohové levé (ohýbané) Corner left (bent) Topeniště LACfire včetně žárobetonového roštu Dokonalá těsnost spalovacího prostoru Cladding from LACfire with a fire-resistant concrete grate Combustion chambre perfectly sealed 17

18 ALFA F S BEZRÁMOVÁ / FRAMELESS α 4-8 kw 6 kw S roštem 82 % Bez roštu 81 % With grate W/O grate Čelní bezrámové Front frameless Roštové nebo bezroštové topeniště LACfire Možnost dvojitého prosklení S výsuvnými dvířky na lankovém pojezdu Moderní systém pojezdu s dokonalým utěsněním a přítlakem Grate or grateless cladding from LACfire Double glass screen possible With vertically cabel-sliding door Modern system of lifting mechanism perfectly sealed thanks to spring stop 18

19 ALFA R S BEZRÁMOVÁ / FRAMELESS α 4-8 kw 6 kw S roštem 82 % Bez roštu 81 % With grate W/O grate Rohové pravé bezrámové (ohýbané) Corner right frameless (bent) Roštové nebo bezroštové topeniště LACfire Možnost dvojitého prosklení S výsuvnými dvířky na lankovém pojezdu Moderní systém pojezdu s dokonalým utěsněním a přítlakem Grate or grateless cladding from LACfire Double glass screen possible With vertically cabel-sliding door Modern system of lifting mechanism perfectly sealed thanks to spring stop 19

20 ALFA L S BEZRÁMOVÁ / FRAMELESS α 4-8 kw 6 kw S roštem 82 % Bez roštu 81 % With grate W/O grate Rohové levé bezrámové (ohýbané) Corner left frameless (bent) Roštové nebo bezroštové topeniště LACfire Možnost dvojitého prosklení S výsuvnými dvířky na lankovém pojezdu Moderní systém pojezdu s dokonalým utěsněním a přítlakem Grate or grateless cladding from LACfire Double glass screen possible With vertically cabel-sliding door Modern system of lifting mechanism perfectly sealed thanks to spring stop 20

21 ALFA F RÁMOVÁ / FRAME α 4-8 kw 6 kw S roštem 82 % Bez roštu 81 % With grate W/O grate Čelní Front Roštové nebo bezroštové topeniště LACfire S výsuvnými dvířky na lankovém pojezdu Moderní systém pojezdu s dokonalým utěsněním a přítlakem Grate or grateless cladding from LACfire With vertically cabel-sliding door Modern system of lifting mechanism perfectly sealed thanks to spring stop 21

22 ALFA R RÁMOVÁ / FRAME α 4-8 kw 6 kw S roštem 82 % Bez roštu 81 % With grate W/O grate Rohové pravé (ohýbané) Corner right (bent) Roštové nebo bezroštové topeniště LACfire S výsuvnými dvířky na lankovém pojezdu Moderní systém pojezdu s dokonalým utěsněním a přítlakem Grate or grateless cladding from LACfire With vertically cabel-sliding door Modern system of lifting mechanism perfectly sealed thanks to spring stop 22

23 ALFA L RÁMOVÁ / FRAME α 4-8 kw 6 kw S roštem 82 % Bez roštu 81 % With grate W/O grate Rohové levé (ohýbané) Corner left (bent) Roštové nebo bezroštové topeniště LACfire S výsuvnými dvířky na lankovém pojezdu Moderní systém pojezdu s dokonalým utěsněním a přítlakem Grate or grateless cladding from LACfire With vertically cabel-sliding door Modern system of lifting mechanism perfectly sealed thanks to spring stop 23

24 BETA F S BEZRÁMOVÁ / FRAMELESS β 4-8 kw 6 kw S roštem 82 % Bez roštu 81 % With grate W/O grate Čelní bezrámové Front frameless Roštové nebo bezroštové topeniště LACfire Možnost dvojitého prosklení Dokonalá těsnost spalovacího prostoru Grate or grateless cladding from LACfire Double glass screen possible Combustion chambre perfectly sealed 24

25 BETA R S BEZRÁMOVÁ / FRAMELESS β 4-8 kw 6 kw S roštem 82 % Bez roštu 81 % With grate W/O grate Rohové pravé bezrámové (ohýbané) Corner right frameless (bent) Roštové nebo bezroštové topeniště LACfire Možnost dvojitého prosklení Dokonalá těsnost spalovacího prostoru Grate or grateless cladding from LACfire Double glass screen possible Combustion chambre perfectly sealed 25

26 BETA L S BEZRÁMOVÁ / FRAMELESS β 4-8 kw 6 kw S roštem 82 % Bez roštu 81 % With grate W/O grate Rohové levé bezrámové (ohýbané) Corner left frameless (bent) Roštové nebo bezroštové topeniště LACfire Možnost dvojitého prosklení Dokonalá těsnost spalovacího prostoru Grate or grateless cladding from LACfire Double glass screen possible Combustion chambre perfectly sealed 26

27 BETA F RÁMOVÁ / FRAME β 4-8 kw 6 kw S roštem 82 % Bez roštu 81 % With grate W/O grate Čelní Front Roštové nebo bezroštové topeniště LACfire Dokonalá těsnost spalovacího prostoru Grate or grateless cladding from LACfire Combustion chambre perfectly sealed 27

28 BETA R RÁMOVÁ / FRAME β 4-8 kw 6 kw S roštem 82 % Bez roštu 81 % With grate W/O grate Rohové pravé (ohýbané) Corner right (bent) Roštové nebo bezroštové topeniště LACfire Dokonalá těsnost spalovacího prostoru Grate or grateless cladding from LACfire Combustion chambre perfectly sealed 28

29 BETA L RÁMOVÁ / FRAME β 4-8 kw 6 kw S roštem 82 % Bez roštu 81 % With grate W/O grate Rohové levé (ohýbané) Corner left (bent) Roštové nebo bezroštové topeniště LACfire Dokonalá těsnost spalovacího prostoru Grate or grateless cladding from LACfire Combustion chambre perfectly sealed 29

30 FLAMclean OMEGA SYSTÉM SPALOVÁNÍ FLAMclean OMEGA BURNING SYSTEM 30

31 FLAMclean - SYSTÉM SPALOVÁNÍ FLAMclean - BURNING SYSTEM 31

32 OMEGA Technické parametry / Technical parameters M Reg. output Otevírání Opening Min. průměr komínu Min. chimney diameter Vytápěný prostor Heated area Hmotnost Weight Palivo Fuel Velikost polena Log Spotřeba paliva při jmenovitém výkonu 15 kw Fuel consumption Obsah vody ve dřevě Max. moisture content Topeniště Cladding Obsah CO při 13% O 2 CO content at 13% O 2 Minimální provozní tah Min. operating chimney draught Materiál Material Průměr kouřového hrdla (vnější/vnitřní) Smoke socket diameter (outer/inner) Prům. teplota spalin Mean fl ue gas temperature Prům. teplota spalin za kouř. hrdlem při jm. výkonu Mean flue gas temperature behind smoke socket by nominal output Hmotnostní průtok spalin Flue gas mass fl ow External air nozzle Designový obezdívací rám Design cover frame h kw 15 kw 82 % Horizontální + vertikální Horizontal + Vertical 200 mm ~ m kg Dřevo, dřevěné brikety Wood, wooden briquettes 33 cm 4,5 kg/h < 20 % LACfire 0,09 % 12 Pa Ocelový plech Steel sheet 210 / 202 mm 262 C 290 C 10,9 g/s Ø 150 mm 4x45 32

33 SIGMA / KAPPA Technické parametry / Technical parameters M Reg. output Otevírání Opening Min. průměr komínu Min. chimney diameter Vytápěný prostor Heated area Hmotnost Weight Palivo Fuel Velikost polena Log Spotřeba paliva při jmenovitém výkonu 9,5 kw Fuel consumption Obsah vody ve dřevě Max. moisture content Topeniště Cladding Obsah CO při 13% O 2 CO content at 13% O 2 Minimální provozní tah Min. operating chimney draught Materiál Material Průměr kouřového hrdla (vnější/vnitřní) Smoke socket diameter (outer/inner) Prům. teplota spalin Mean fl ue gas temperature Prům. teplota spalin za kouř. hrdlem při jm. výkonu Mean flue gas temperature behind smoke socket by nominal output Hmotnostní průtok spalin Flue gas mass fl ow External air nozzle Designový obezdívací rám Design cover frame h 8-13 kw 9,5 kw 85 % SIGMA Horizontální + vertikální; KAPPA Horizontální SIGMA - Horizontal + Vertical / KAPPA - Horizontal 180 mm ~ m 3 SIGMA 240 kg / KAPPA 220 kg Dřevo, dřevěné brikety Wood, wooden briquettes 33 cm 2,6 kg/h < 20 % LACfire 0,09 % 12 Pa Ocelový plech Steel sheet 194 / 181 mm 199 C 209 C 7,4 g/s Ø 120 mm 4x45 33

34 ALFA / BETA Technické parametry / Technical parameters M Reg. output S roštem With grate Bez roštu W/O grate 4-8 kw 6,0 kw Otevírání Opening Min. průměr komínu Min. chimney diameter Vytápěný prostor Heated area Hmotnost Weight Palivo Fuel Velikost polena Log Spotřeba paliva při jmenovitém výkonu 6 kw Fuel consumption Obsah vody ve dřevě Max. moisture content Topeniště Cladding Obsah CO při 13% O 2 CO content at 13% O 2 Minimální provozní tah Min. operating chimney draught Materiál Material Průměr kouřového hrdla (vnější/vnitřní) Smoke socket diameter (outer/inner) Prům. teplota spalin Mean fl ue gas temperature Prům. teplota spalin za kouř. hrdlem při jm. výkonu Mean flue gas temperature behind smoke socket by nominal output Hmotnostní průtok spalin Flue gas mass fl ow External air nozzle Designový obezdívací rám Design cover frame 82 % 81 % ALFA Horizontální + vertikální; BETA Horizontální ALFA - Horizontal + Vertical / BETA - Horizontal 160 mm ~ m 3 ALFA 140 kg / BETA 120 kg Dřevo, dřevěné brikety Wood, wooden briquettes 25 cm 2,0 kg/h < 20 % LACfire 0,09 % 0,08 % 12 Pa Ocelový plech Steel sheet 168 / 161 mm 217 C 221 C 248 C 247 C 6,6 g/s 6,8 g/s Ø 120 mm 4x45 34

35 DONAU F S DG BEZRÁMOVÁ / FRAMELESS D Max. provozní přetlak Max. operating overpressure 9-15 kw 13,5 kw (9,5 kw voda / 4 kw vzduch) 13,5 kw (9,5 kw water / 4 kw air) 87 % Dvojité čelní bezrámové Double front frameless 2,5 bar Topeniště LACfire včetně žárobetonového roštu Jakostní konstrukční ocel tloušťky 4 mm 3 revizní otvory Objem výměníku 100 l Hrdla: vstup: G 3/4, výstup: G 3/4, M & R: G 1/2 Dokonalá těsnost spalovacího prostoru Cladding from LACfire with a fire-resistant concrete fire grate High quality structural steel of thickness 4 mm Three maintenance openings Exchanger volume 100 l Fittings: inlet: G 3/4, outlet: G 3/4, M & R: G 1/2 Combustion chambre perfectly sealed 35

36 FLAMclean DONAU - SYSTÉM SPALOVÁNÍ FLAMclean DONAU - BURNING SYSTEM 36

37 DONAU Technické parametry / Technical parameters M Reg. output Max. provozní přetlak Max. operating overpressure Otevírání Opening Min. průměr komínu Min. chimney diameter Vytápěný prostor Heated area Hmotnost Weight Palivo Fuel Velikost polena Log Spotřeba paliva při jmenovitém výkonu 13,5 kw Fuel consumption Obsah vody ve dřevě Max. moisture content Topeniště Cladding Obsah CO při 13% O 2 CO content at 13% O 2 Minimální provozní tah Min. operating chimney draught Materiál Material Průměr kouřového hrdla (vnější/vnitřní) Smoke socket diameter (outer/inner) Prům. teplota spalin Mean fl ue gas temperature Prům. teplota spalin za kouř. hrdlem při jm. výkonu Mean flue gas temperature behind smoke socket by nominal output Hmotnostní průtok spalin Flue gas mass fl ow External air nozzle Designový obezdívací rám Design cover frame h 9-15 kw 13,5 kw (9,5 kw voda / 4 kw vzduch) 13,5 kw (9,5 kw water / 4 kw air) 2,5 bar 87 % Horizontální Horizontal 180 mm ~ m kg Dřevo, dřevěné brikety Wood, wooden briquettes 33 cm 4,1 kg/h < 20 % LACfire 0,1 % 12 Pa Ocelový plech Steel sheet 194 / 181 mm 165 C 171 C 11,1 g/s Ø 120 mm 4x45 37

38 DETAILY KRBOVÝCH VLOŽEK FLAMEN FIREPLACE INSERTS FLAMEN DETAILS designové madlo z nerezi design door handle made of stainless steel žárobetonové topeniště LACfire elegant cladding from LACfi re (fi re-resistant concrete) kvalitní a tiché provedení pojezdu quality and silent cable slide of the door klička otevírání modelu KAPPA / BETA handle of KAPPA / BETA models 38

39 DETAILY KRBOVÝCH VLOŽEK FLAMEN FIREPLACE INSERTS FLAMEN DETAILS krycí rámeček 4 x 45 (standard), 3 x 45 ; varianta broušená nerez cover frame 4 x 45 (standard), 3 x 45 ; brushed stainless steel option krycí rámeček 4 x 90, 3 x 90 ; varianta broušená nerez cover frame 4 x 90, 3 x 90 ; brushed stainless steel option studená ruka cold hand automatická regulace hoření TIMPEX automatic burning regulation TIMPEX teplovzdušný výměník s výstupy 150 mm hot-air exchanger with the outlets 150 mm žárobetonový deflektor DONAU lower defl ector DONAU made of LACfi re 39

40 DETAILY KRBOVÝCH VLOŽEK DONAU FIREPLACE INSERTS DONAU DETAILS / KAMINEINSÄTZE DONAU DETAILS vstup a výstup vody zprava i zleva water outlets and inlets from the right or from the left trubkový teplovodní výměník - servisní otvor hot-water tube exchanger - maintenance gap dvojité potištěné sklo double printed glass 40

41 PŘÍKLAD ZAPOJENÍ EXAMPLE OF THE CONNECTION S VENTIL ERPADLO ZAPOJENÍ TEPLOVODNÍHO KRBU S AKUMULA A DOPL ZP TNÁ KLAPKA TOPNÁ SOUSTAVA S UZAVÍRACÍ VENTIL ELEKTRONICKÁ REGULACE DOCHLAZOVACÍ SMY KA AKUMULA HOT-WATER FIREPLACE CONNECTED TO THE ACCUMULATIVE VESSEL S AND TO THE ADDITIONAL HEAT SOURCE THREE-PORT MIXING VALVE PUMP THREE-PORT VALVE HEATING SYSTEM BACKFLOW VALVE S SAFETY VALVE STOP VALVE ELECTRONIC REGULATION EXPANSION VESSEL EXPANZNÍ NÁDOBA EMERGENCY COOLING CIRCUIT ACCUMULATIVE VESSEL 41

42 PROČ TEPLOVODNÍ KRBOVÉ VLOŽKY DONAU REASONS TO BUY HOT-WATER FIREPLACE INSERTS DONAU CZ Záruka na těleso krbu 10 let Moderní designové bezrámové prosklení s potiskem Vysoká účinnost výměníku 87% Snadné čištění horní části vložky nad výměníkem pomocí jednoho ze tří servisních otvorů (vlevo, vpravo a na čelní straně vložky), vyjmutelné tvarovky topeniště, snadný přístup pro čištění trubkového výměníku zevnitř vložky V oblasti nad topeništěm je umístěn trubkový výměník Teplovodní výměník na bočních a zadní straně vložky Spodní deflektor z materiálu LACfire zvyšuje teplotu spalin a tím zvyšuje účinnost spalování a ohřevu vody Tepelná izolace zdravotně nezávadnou minerální vatou, odolnou do 1050 C Celkový objem teplovodních výměníků je cca 100 l vody Integrovaná bezpečnostní dochlazovací smyčka Osvědčený systém spalování FLAMclean Přísun vzduchu je regulován jediným ovládacím prvkem Dvojité prosklení dvířek Výstelka topeniště z kvalitního žárobetonu LACfi re Jakostní kotlová ocel tloušťky 4 mm Možnost napojení čerstvého vzduchu pro hoření z exteriéru Ø 120 mm Elegantní výstelka topeniště z materiálu LACfire se čtyřletou zárukou, výstelka akumuluje teplo pro účinné, efektivní a čisté spalování Certifi kace dle EN 13229, 15a-BVG, BIMSchV Stufe II, DIN+ Příslušenství: automatická regulace hoření TIMPEX / PLUM, topeniště LACfi re v černé nebo v šedé barvě EN 10-year guarantee on the steel body of the fi replace insert Design decorated frameless glass screen High exchanger effi ciency 87% Easy cleaning of the upper part of the fi replace insert above the exchanger through one of three maintenance openings (access from three sides for the tube exchanger cleaning) The tube exchanger above the fi replace insert hearth Hot-water exchanger in sides and in rear of the fi replace insert The lower defl ector made of LACfi re increases the fl ue gases temperature which improves the burning effi ciency and the heating-up of water Heat insulation with the sanitary harmless mineral wool resistant up to 1050 C The total volume of both the hot-water exchangers is approx. 100 l of water Integrated emergency cooling circuit Experienced combustion system FLAMclean Double glass screen Cladding of the hearth made of high quality accummulative fi re-resistant concrete LACfi re High quality vessel steel with 4 mm thickness External air nozzle Ø 120 mm Elegant cladding from LACfi re with a 4-year guarantee, heat accumulation for effi cient and clean wood burning Certifi ed according to EN 13229, 15a-BVG, BImSchV Stufe II, DIN+ Accessories: Automatic burning regulation TIMPEX / PLUM, LACfi re hearth in black or in grey 42

43 PROČ KRBOVÉ VLOŽKY FLAMEN REASONS TO BUY FIREPLACE INSERTS FLAMEN CZ Záruka na těleso krbu 10 let Moderní designové bezrámové prosklení s potiskem (varianty S) nebo elegantní rámové prosklení Provedení čelní (F S, F), rohové pravé (R S, R), rohové levé (L S, L) provedení rohová s jednodílným sklem Vertikální výsuv (SIGMA, ALFA, OMEGA) a horizontální (KAPPA, BETA, DONAU) otevírání Možnost napojení čerstvého vzduchu pro hoření z exteriéru Ø 120 mm (SIGMA, KAPPA, ALFA, BETA, DONAU), Ø 150 mm (OMEGA) Moderní jednoduchý design, s nerezovým madlem a jediným ovládacím prvkem Elegantní výstelka topeniště z materiálu LACfi re se čtyřletou zárukou, výstelka akumuluje teplo pro účinné, efektivní a čisté spalování Včetně obezdívacího rámečku 4*45 Včetně podstavce a rektifi kačních šroubů Kvalitní bezúdržbový pojezd s nerezovými lanky Se systémem FLAMclean pro čisté sklo a nízké zplodiny Topeniště dokonale utěsněno S roštem a popelníkem (SIGMA, KAPPA, OMEGA, DONAU) nebo možnost bezroštového topeniště (ALFA, BETA) Kvalitní výrobní provedení Certifi kace dle EN 13229, 15a-BVG, BIMSchV Stufe II, DIN+ Příslušenství: teplovzdušný výměník, automatická regulace hoření TIMPEX / PLUM, dvojité prosklení (ALFA, BETA, SIGMA F S, KAPPA F S), topeniště LACfi re v černé nebo v šedé barvě EN 10-year guarantee on the steel body of the fi replace insert Design decorated frameless glass screen (S-models) or elegant frame glass Front (F S, F), corner right (R S, R) or corner left (L S, L) fire door glass corner models with one-piece bent glass Vertical sliding (SIGMA, ALFA, OMEGA) and horizontal (KAPPA, BETA, DONAU) opening External air nozzle Ø 120 mm (SIGMA, KAPPA, ALFA, BETA, DONAU), Ø 150 mm (OMEGA) Modern simple design with stainless steel handle and the only control lever Elegant cladding from LACfi re with a 4-year guarantee, heat accumulation for effi cient and clean wood burning Cover frame 4*45 included Including support and rectifying screws and the pedestal High quality maintenance-free and silent cable slide of the door With FLAMclean system for clean glass and low emissions Combustion chamber completely sealed With a grate and an ash pan (SIGMA, KAPPA, OMEGA, DONAU) or the possibility of grateless hearth (ALFA, BETA) Quality manufacturing Certifi ed according to EN 13229, 15a-BVG, BImSchV Stufe II, DIN+ Accessories: Hot-air exchanger, automatic burning regulation TIMPEX / PLUM, double glass screen (ALFA, BETA, SIGMA F S, KAPPA F S), LACfi re hearth in black or in grey colour 43

44 FLAMEN 10/ FLAMEN, s.r.o. Svitavská 500/7 CZ Blansko Tel.: E -mail: info@fl amen.cz Váš prodejce: / Your reseller: Sídlo: Holušická 2221/3, Praha 4, IČ: , DIČ: CZ Zápis do obchodního rejstříku: Městský soud v Praze, oddíl C, vložka
