1 Technická dokumentace připraveno MIRA ADVANCE MIRA ADVACE SYSTEM SERVIS Skupina: NÁSTĚNNÝ KOTEL Provedení: KONDENZAČNÍ Verze: 1V

2 Změny a doplňky 1V0 TLM Vytvoření dokumnetu VERZE DATUM NÁZEV POPIS Strana 2 z 74

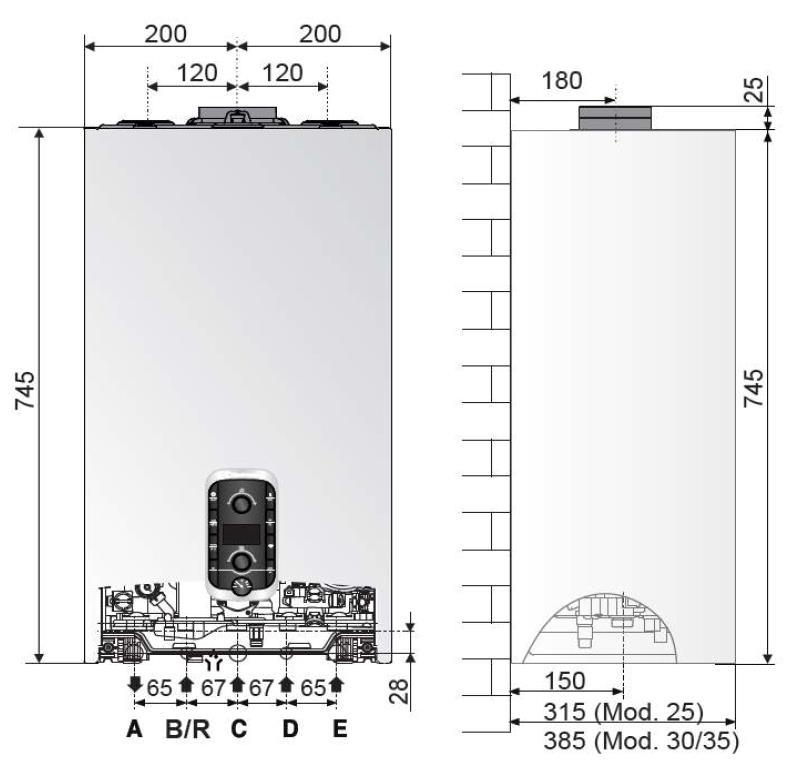

3 1. ZÁKLADNÍ INFORMACE 1.1. ROZMĚRY POPIS ADVANCE (průtok) A Topení výstup ¾ B Teplá voda výstup ½ C Plyn ¾ D Studená voda vstup ½ E Topení zpátečka ¾ POPIS ADVANCE SYSTÉM (zásobník) A Topení + Zásobník výstup ¾ R Teplá voda ze zásobníku ¾ C Plyn ¾ D Studená voda dopuštění vstup ½ E Topení zpátečka ¾ 1.2. DOPORUČENÉ ODSTUPY Strana 3 z 74

4 1.3. INSTALAČNÍ PAPÍROVÁ ŠABLONA Strana 4 z 74

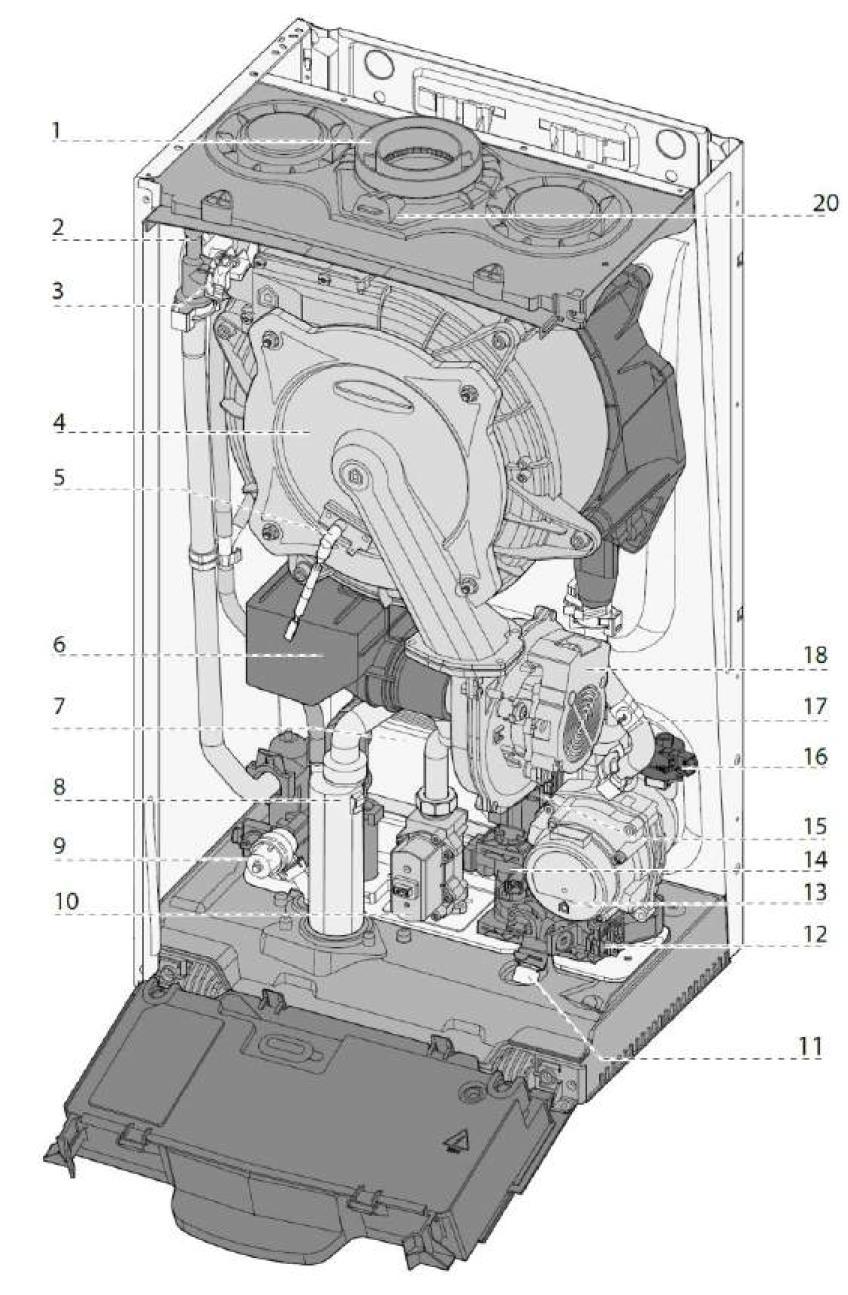

5 1.4. POPIS PRVKŮ MIRA ADVANCE (průtok) 1 Výstup spaliny 2 Manuální odvzdušnění 3 NTC1 čidlo výstup 4 Spalinový výměník SpinTECH 5 Společná elektroda zapalování a ionizace 6 Tlumič hluku 7 Deskový výměník 8 Sifon kondenzátu 9 Pojistný ventil topení 3 bar 10 Plynový ventil automaticky nastavitelný 11 Uzávěr dopuštění 12 Filtr topení 13 Modulační čerpadlo (dle výkonu) 14 Snímač průtoku teplé vody (on/off) 15 3-cestný ventil s pohonem 16 Tlak topení čidlo on/off 17 NTC2 čidlo zpátečka 18 Ventilátor Odběrné místo pro spaliny / vzduch Hydraulické schéma 1 manuální odvzdušnění 2 3 Spalinový výměník SpinTECH 4 Elektrody zapalování / ionizace 5 NTC2 čidlo zpátečky 6 NTC1 čidlo výstup 7 Plynový ventil 8 Deskový výměník ohřevu TV 9 Pojistný ventil topení 3 bar 10 Automatický by-pass 11 Vypouštěcí ventil 12 Sifon kondenzátu 13 Ventil dopouštění se zpětnou klapkou 14 Filtr topení 15 Snímač průtoku TV (on/off) 16 3-cestný ventil 17 Manometr tlak topení 18 Snímač tlaku topení (on/off) 19 Modulační čerpadlo s odvzdušněním 20 Expenzní nádoba 21 Modulační ventilátor Strana 5 z 74

6 MIRA ADVANCE SYSTEM (zásobník) 1 Výstup spaliny 2 Manuální odvzdušnění 3 NTC1 čidlo výstup 4 Spalinový výměník SpinTECH 5 Společná elektroda zapalování a ionizace 6 Tlumič hluku 7 Deskový výměník 8 Sifon kondenzátu 9 Pojistný ventil topení 3 bar 10 Plynový ventil automaticky nastavitelný 11 Uzávěr dopuštění 12 Filtr topení 13 Modulační čerpadlo (dle výkonu) 14 Snímač průtoku teplé vody (on/off) 15 3-cestný ventil s pohonem 16 Tlak topení čidlo on/off 17 NTC2 čidlo zpátečka 18 Ventilátor Odběrné místo pro spaliny / vzduch Strana 6 z 74

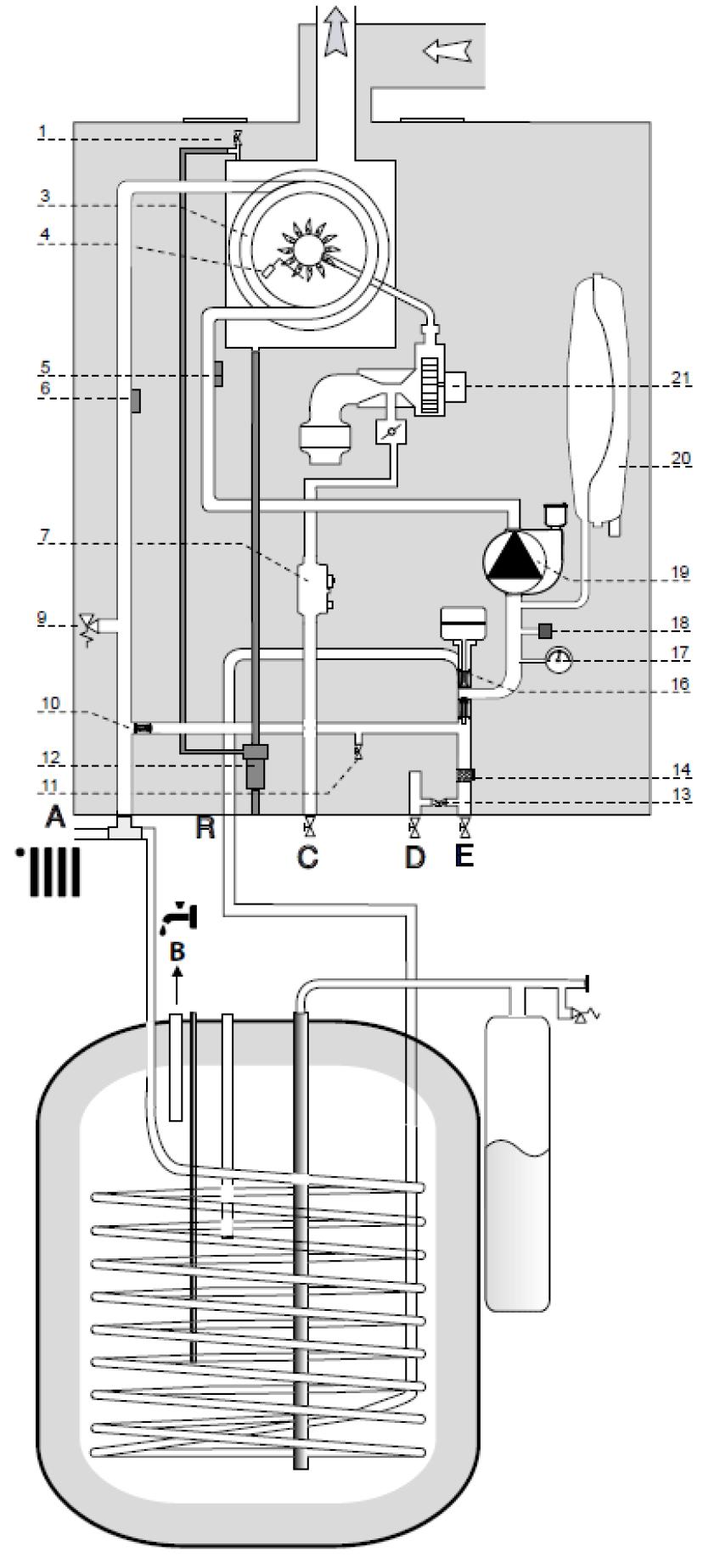

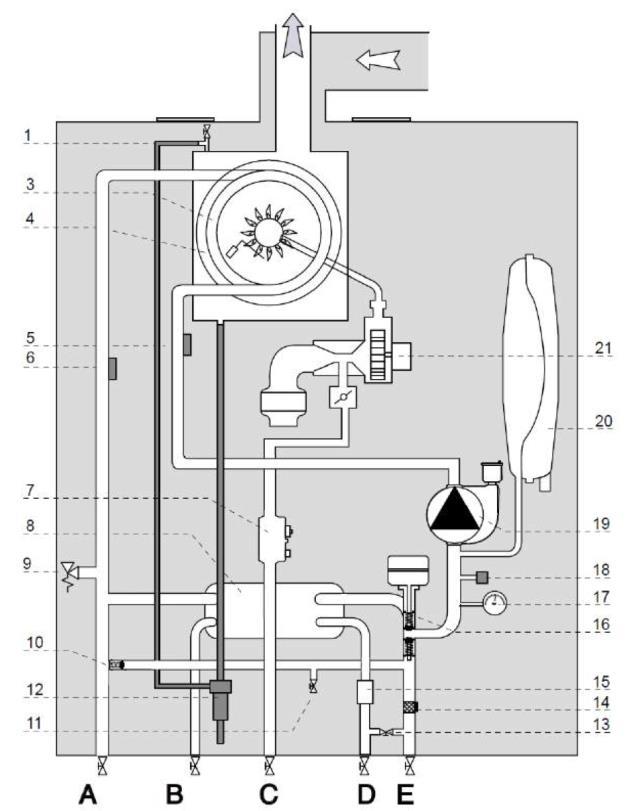

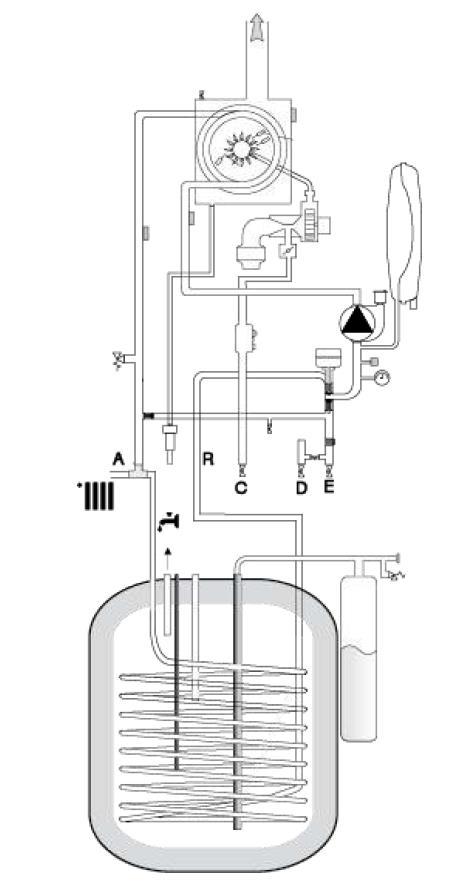

7 Hydraulické schéma 1 Manuální odvzdušnění 2 3 Spalinový výměník SpinTECH 4 Elektrody zapalování / ionizace 5 NTC2 čidlo zpátečky 6 NTC1 čidlo výstup 7 Plynový ventil Pojistný ventil topení 3 bar 10 Automatický by-pass 11 Vypouštěcí ventil 12 Sifon kondenzátu 13 Ventil dopouštění se zpětnou klapkou 14 Filtr topení cestný ventil 17 Manometr tlak topení 18 Snímač tlaku topení (on/off) 19 Modulační čerpadlo s odvzdušněním 20 Expenzní nádoba 21 Modulační ventilátor A společný výstup topení a zásobník R topná voda ze zásobníku C plyn D Studená voda pro dopuštění (možnost) E vrat topení JEN TOPENÍ / ZÁSOBNÍK PAR. 228 Prostřednictvím parametru 228 lze zvolit funkci ohřevu teplé vody: 1. KOTEL SE ZÁSOBNÍKEM NTC čidlo odporové: nastavení 228 = 1 2. KOTEL SE ZÁSOBNÍKEM TERMOSTAT ON/OFF: nastavení 228 = 2 3. KOTEL POUZE TOPENÍ bez teplé vody: nastavení 228 = 2 Vzhledem k funkci kotle OCHRANA PROTI ZALEHNUTÍ a OCHRANA PROTI ZAMRZNUTÍ doporučujeme: - Propojit trubkou výstup topení (A) a zpátečku zásobníku (R) nebo - Nechat přejet třícestný ventil do topení a ODPOJIT ELEKTRICKY POHON třícestného ventilu Třícestný ventil je do obou krajních poloh přesouván elektricky a jeho základní poloha není 100 % teplá vody uzavřena. Strana 7 z 74

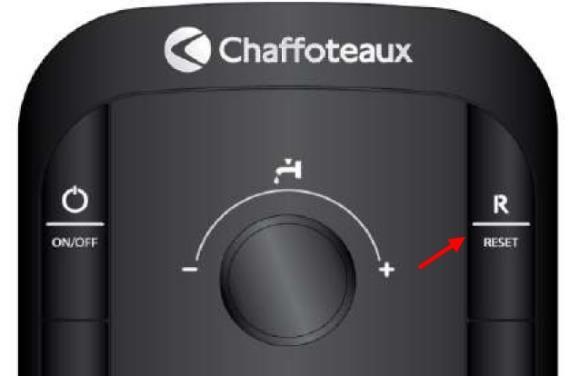

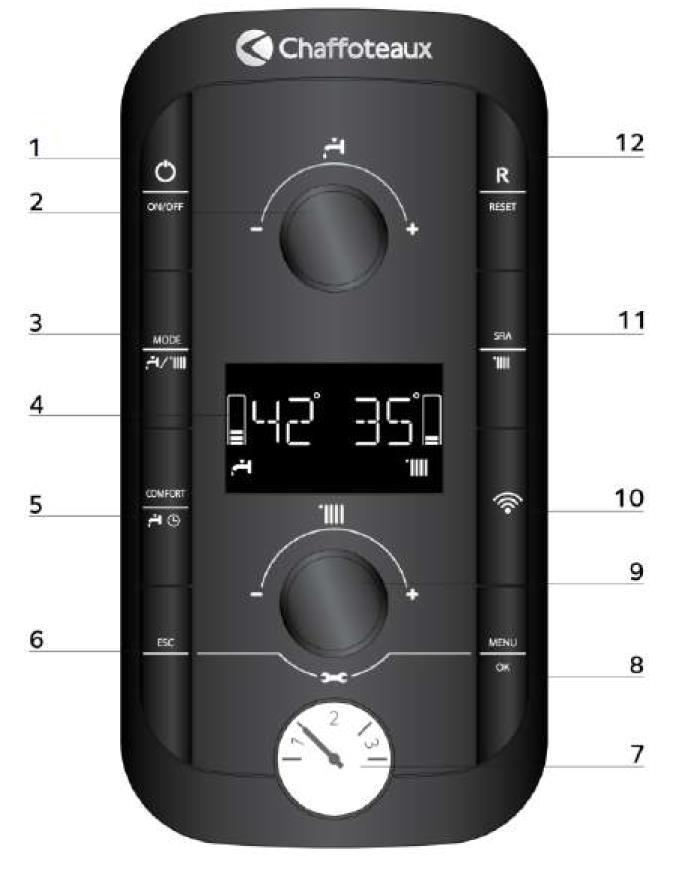

8 1.5. ŠTÍTEK KOTLE A DALŠÍ INFORMACE KOTLE Požadavky na kvalitu topnou vodu Pokyny pro instalaci Technický štítek 1.6. OVLÁDACÍ PANEL KOTLE 1 ON / OFF tlačítko 2 Teplota TEPLÁ VODA 3 Funkční režim (LÉTO ZIMA) 4 LCD multifunkční displej 5 Funkce COMFORT pro TV 6 ESC tlačítko (návrat zpět) 7 Manometr mechanický 8 Tlačítko MENU/OK 9 Teplota TOPENÍ 10 Tlačítko Wi-Fi (aktivní s příslušenstvím) 11 SRA tlačítko (optimalizace topení (Systém Regulace Automaticky) 12 Tlačítko RESET Strana 8 z 74

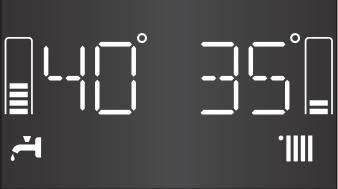

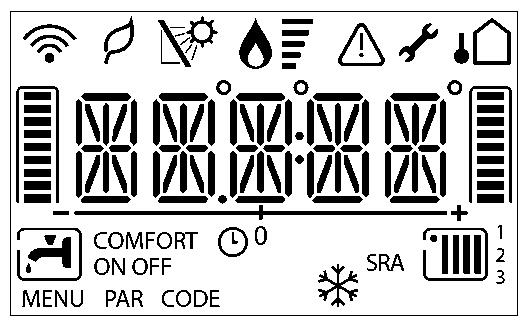

9 1.7. DISPLEJ KOTLE Nastavená / žádaná teplota topení a TV v C Signalizace poruchy ERROR Zobrazení parametrů Indikace teploty Navigace číslo menu Navigace - parametr Kód pro přístup Upozornění na plánovaný servis a označení parametrů servisu Signalizace poruchy (doprovázeno kódem) Indikace přítomnosti a velikosti plamene Funkce topení aktivní Požadavek na topení aktivní Funkce ohřevu TV aktivní Požadavek na dodávku TV Funkce Comfort pro teplou vodu aktivní Vysoká účinnost Mimo provoz (aktivní pouze protizámrazová ochrana) Protimzárazová funkce aktivní Funkce SRA aktivní (termoregulace) Solární regulace připojena (volitelné) Venkovní čidlo připojeno (příslušenství) Aktivace Wi-Fi připojení (pouze s příslušenstvím ChaffoLink) Strana 9 z 74

10 2. PROVOZNÍ LOGIKA 2.1. PRVNÍ ZAPÁLENÍ (MIRA ADVANCE, MIRA ADVANCE SYSTÉM) Uvedené kotle jsou vybaveny funkcí AUTOMATICKÁ KONTROLA SPALOVÁNÍ. Tato funkce umožňuje kotli automaticky řídit proces hoření a to na základě velikosti ionizačního proudu a reagovat změnou nastavení plynového ventilu. Při uvedení do provozu je nutné provést proces automatické kalibrace, protože regulace kotle musí nastavit základní parametry v závislosti na druhu použitého plynu (typ, kvalita a tlak) a v závislosti na délce odkouření (vzduch/spaliny). Proces uvedení do provozu: 1 V průběhu procesu automatické kalibrace je nutné zajistit následující podmínky: čelní kryt kotle NASAZEN systém SPALINY / VZDUCH plně funkční SIFON kondenzátu je ZAVODNĚN ZAPNĚTE KOTEL Tlačítkem ON/OFF zapněte kotel do pohotovostního stavu. Na displeji se zobrazí varování, že kotel musí být kalibrován AUTOMATICKÉ ODVZDUŠNĚNÍ Spusťte funkci automatického odvzdušnění stiskem tlačítka ESC po dobu 5 sec Proces může trvat několik minut. Stiskem tlačítka MODE můžete funkci ukončit. AUTOMATICKÁ KALIBRACE Spustíte stiskem tlačítka MENU/OK po dobu 5 sec. Na displeji se zobrazí přeblikávající text GAS / SET. Potvrďte tlačítkem OK. POZOR: Pro kalibraci je nutno zajistit chlazení kotle: Průtok otevřete několik odběrných míst s TV Zásobník nebo jen topení otevřete topný systém 5 Krok 1 - VOLBA PALIVA Otočným voličem teploty topení nastavte příslušný typ napojeného paliva: NG = zemní plyn LPG = zkapalněné plyn (Propan, Butan, Propan-Butan) G230 = Propan se vzducem (v ČR není) G130 = GPO (v ČR není) Výběr potvrďte tlačítkem OK. Strana 10 z 74

11 6 Krok 2 AUTOMATICKÁ KALIBRACE Proběhne automaticky postupné nastavení pro jednotlivé výkony maximum, střed a minimum). Celý proces může trvat několik minut (cca 6 až 7 minut). PROCES NESMÍ BÝT PŘERUŠEN 7 Krok 3 DOKONČENÍ KALIBRACE Po úspěšném dokončení procesu kalibrace se na displeji zobrazí OK a po 5 sec displej překlopí na normální zobrazení. NEÚSPĚŠNĚ DOKONČENÁ KALIBRACE Pokud proces kalibrace neproběhne v pořádku, na displeji se zobrazí KO. Celý proces kalibrace je nutno zopakovat. Hlavní důvody pro neúspěšnou kalibraci: sifon kondenzátu není zavodněn nedostatečný přívod plynu padá přívodní tlak nedostatečné chlazení při maximu špatné provedený odtah spalin nebo přívod vzduchu 2.2. CHYBY PŘI KALIBRACI - nová verze SW od Hlavní karta v SW verzi a navazující displej s verzí SW : V případě neúspěšné kalibrace se na displeji zobrazí kódem označená příčina neúspěšné kalibrace. V případě kódu 03 se inicializuje další obrazovka s dalším upřesněním. Nedostatečná cirkulace primárním okruhem porovnáním výstup a zpátečka ZKONTROLUJTE: Tlak vody v topném okruhu Funkci čerpadla (LED Diody) Otevření ventilů Přehřátí primárního okruhu: T VÝSTUP 88 C při kalibraci do topení T VÝSTUP 88 C nebo T vrat 67 C při kalibraci do teplé vody PŘED OPAKOVÁNÍM: Proveďte minimálně jeden cyklus odvzdušnění. Zajistěte lepší chlazení: Otevřete více odběrů s TV Otevřete více radiátorů Všechny běžně zobrazované poruchy kód poruchy DLE TYPU chyby může být vyžadován RESET: Po odblokování poruchy se objeví zpět obrazovka odvzdušnění a nastavení druhu plynu. Strana 11 z 74

12 PROCES AUTOMATICKÉ KALIBRACE JE NUTNO PROVÉST VŽDY PO: - výměně ventilátoru, spalinového výměníku, plynového ventilu, poměrového směšovače plyn/vzduch, hořáku, elektrody - výměně řídící elektroniky - změně typu plynu - úpravě na vedení spalin nebo spalovacího vzduchu - změně jakéhokoli z následujících parametrů 220 zapalovací výkon 232 výkon pro TV 233 výkon minimální pro topení a TV POKUD PO VÝŠE UVEDENÝCH SERVISNÍCH ÚKONECH NENÍ KALIBRACE VYŽADOVÁNA AUTOMATICKY, VYPNĚTE KOTEL Z ELEKTRICKÉ SÍTĚ A ZNOVU PŘIPOJTE. PROVEĎTE KALIBRACI. PROCES KALIBRACE NA EXPERT CONTROL????!!!!!!! Strana 12 z 74

13 2.3. REŽIM TOPENÍ LOGIKA FUNKCE ROZSAH NASTAVENÍ 35 C 82 C VYSOKOTEPLOTNÍ 25 C 45 C NÍZKOTEPLOTNÍ Par. 420 Při změně požadavku na výstupní teplotu vody z kotle (topení) se nastavená teplota na 4 sekundy rozbliká. Omezení teploty topení: 425 omezení min. teploty 426 omezení max. teploty POŽADAVKEM NA TOPENÍ může být: o On/Off signál termostatu I (TA1) nebo 2 (TA2) o On/Off signál od spínacích hodin (příslušenství) o BUS požadavek od E-Bus termostatu Požadavek je signalizován a nastavenou teplotou POŽADAVEK NA TOPENÍ Základní polohou 3.cest, ventilu je poloha STAND-BY (mezipoloha žádná cesta není uzavřena). Elektromotor přesune 3-cestný ventil do polohy topení uzavře cestu přes deskový výměník a otevře cestu topení). 3-cest. ventil do polohy ON (TOPENÍ) 7 sec 7 sec od zahájení přesunu třícestného ventilu dojde k rozběhu čerpadla. Čerpadlo nasává vodu z topení a cirkuluje ji přes hlavní výměník. Rozběh čerpadla Dojde k rozběhu ventilátoru a to na max. otáčky (z důvodu vyvětrání spalovací komory) po dobu 5 sec. (Stejná operace se opakuje při vypnutí.) Následně se otáčky sníží na úroveň nastaveného výkonu zapalování. Rozběh ventilátoru pokračování Strana 13 z 74

14 Ventilátor má otáčky pro zapálení zapalovací výkon. Dochází k jiskření na zapalovací elektrodě (1,5 vteřiny). ZAPALOVACÍ CYKLUS VN trafo ON, ventilátor otáčky zapalovací výkon Plynový ventil pod napětím Plynový ventil ON KONTROLA IONIZACE MIRA ADVANCE (ne PIGMA) POKUS č. 1: ventilátor zapalovací výkon, při nezapálení (8 sec) se objeví na displeji info 5 P6 první nezdařený pokus o zapálení a proběhne druhý pokus POKUS č. 2: ventilátor zapalovací výkon, při nezapálení (8 sec) se objeví na displeji info 5 P6 druhý nezdařený pokus o zapálení a proběhne třetí pokus č. 3, 4, CELKEM 6 POKUSŮ. POKUS č. 6: ventilátor zapalovací výkon, při nezapálení (8 sec) se objeví na displeji porucha 5 01 nezdařený pokus o zapálení, kotel se zablokuje a pro další start je nutno odlokovat tlačítkem RESET. Proběhne vyvětrání spalovací komry doběh ventilátoru KONTROLA PŘÍTOMNOSTI PLAMENE - IONIZACE Z důvodu stabilizace plamene má ventilátor otáčky zapalování. STABILIZACE PLAMENE Kontrola se provádí prostřednictví teplotních čidel na výstupu NTC1 a zpátečce NTC2 (u spalinového výměníku). Kontroluje se: - rozdíl teplot (ΔT) přívod-zpátečka - rychlost nárůstu teploty na vstupu a zpátečce Průběžně je kontrolovaný tlak v topení - snímačem tlaku. KONTROLA PRŮTOKU topné vody pokračování Strana 14 z 74

15 MODULACE VÝKONU TOPENÍ Po detekci plamene a následující stabilizaci může dojít k modulaci (změně) výkonu. Změna výkonu kotle je realizována změnou otáček ventilátoru. Výkon se mění v rozsahu nastavené hodnoty výkonu pro topení (par. 2 31) a hodnoty minimálního výkonu. VYPNUTÍ HOŘÁKU se řídí: o 1 min po detekci plamene: T OFF = T NASTAVENÁ HODNOTA + 8 C o 2 min. po detekci plamene: T OFF = T NASTAVENÁ HODNOTA + 6 C o od 3. minuty po detekci plamene: T OFF = T NASTAVENÁ HODNOTA + 4 C Tato logika se používá jako ochrana před příliš rychlým vypnutím hořáku při určité teplotě. Nový start - další zapálení může být realizován až po ANTICYKLOVÝ INTERVAL o délce 0 7 minut (výchozí nastavení = 2 min.), což lze nastavit pomocí parametru 2 36 (pokud na par =0). MODULACE PLAMENE VÝKON KOTLE Otáčky čerpadla jsou proměnné v závislosti na výkonu. Otáčky čerpadla odpovídající minimálnímu a maximálnímu výkonu jsou nastavitelné: Otáčky pro min. výkon par. Otáčky pro max. výkon par. ČERPADLO Změna otáček Teplotní čidlo na výstupu NTC1 a zpátečce NTC2 spalinového výměníku průběžně kontroluje teplotu výměníku. Pokud jedna z teplot vystoupá na 102 C dojde k zablokování a na displeji se zobrazí porucha KONTROLA PŘEHŘÁTÍ spalinového výměníku POZNÁMKY. pokračování Pokud se objeví požadavek na topení, automaticky se nastaví LIMITNÍ TEPLOTA pro výstup spalinového výměníku na NTC1-88 C (nelze změnit). Po vypnutí hořáku proběhne vždy VYVĚTRÁNÍ SPALOVACÍ KOMORY - doběh ventilátoru - po dobu 5 sekund. Pokud se sníží průtok topným okruhem, dojde automaticky k úplnému nebo částečnému otevření vnitřního BY-PASSU (max. průtok by-passem 350 l/hod). Tak je zajištěno dostatečné chlazení výměníku i v případě úplného uzavření topného systému. Strana 15 z 74

16 2.4. REŽIM TEPLÁ VODA LOGIKA FUNKCE ROZSAH NASTAVENÍ PRŮTOK C 228 = 0 ZÁSOBNÍK C 228 = 1 Otočením voličem teploty se na 4 sec rozbliká nastavená teplota pro teplou vodu PRŮTOK: Požadavek na teplou užitkovou vodu je detekován pomocí snímače průtoku signál ON/OFF. ZÁSOBNÍK: Požadavek na teplou užitkovou vodu je odvozen od teploty zásobníku. Lze zvolit typ čidla: o Termostat signál ON/OFF o NTC čidlo odporová závislost Kotel bude nyní pracovat v režimu ohřevu TV. Na displeji se zobrazí ikona s nastavenou teplotou. POŽADAVEK NA TEPLOU VODU 3.cest, ventil je poloze STAND-BY (mezipoloha) nebo AKTUÁLNÍ poloha (10 minut od ukončení požadavku). Elektromotor přesune 3-cestný ventil do polohy teplá voda uzavře cestu přes topení a otevře cestu přes deskový výměník. Při požadavku na TV během provozu topení se 3.cest. ventil přepne do polohy ohřevu TV (čerpadlo a hořák v provozu) V průběhu přepnutí zůstává čerpadlo a hořák zapnutý. topení ON TŘÍCESTNÝ VENTIL (TOPENÍ) Standby Přesun V3V 10 min po topení nebo TV zůstane Současně: ČERPADLO běží na maximální otáčky VENTILÁTOR zapalovací výkon ZAPALOVACÍ TRAFO - je pod napětím, na elektrodě zapalovací jiskra 1,5 sec již před vpuštěním plynu. ČERPADLO ON VENTILÁTOR ON ZAPALOVÁNÍ ON pokračování Strana 16 z 74

17 Ventilátor má otáčky pro zapálení zapalovací výkon. Dochází k jiskření na zapalovací elektrodě (1,5 vteřiny). ZAPALOVACÍ CYKLUS VN trafo ON, ventilátor otáčky zapalovací výkon Plynový ventil pod napětím Plynový ventil ON KONTROLA IONIZACE MIRA ADVANCE (ne PIGMA) POKUS č. 1: ventilátor zapalovací výkon, při nezapálení (8 sec) se objeví na displeji info 5 P6 první nezdařený pokus o zapálení a proběhne druhý pokus POKUS č. 2: ventilátor zapalovací výkon, při nezapálení (8 sec) se objeví na displeji info 5 P6 druhý nezdařený pokus o zapálení a proběhne třetí pokus.... CELKEM 6 POKUSŮ. POKUS č. 6: ventilátor zapalovací výkon, při nezapálení (8 sec) se objeví na displeji porucha 5 01 nezdařený pokus o zapálení, kotel se zablokuje a pro další start je nutno odblokovat tlačítkem RESET. Proběhne vyvětrání spalovací komory doběh ventilátoru 40 sec (max. otáčky) a doběh čerpadla 2 min. (min. otáčky). KONTROLA PŘÍTOMNOSTI PLAMENE - IONIZACE Kontrola se provádí prostřednictví teplotních čidel na výstupu NTC 1 a zpátečce NTC 2 (u spalinového výměníku). Kontroluje se: - rozdíl teplot (ΔT) přívod-zpátečka - rychlost nárústu teploty na vstupu a zpátečce Průběžně je kontrolovaný tlak v topení - snímačem tlaku. KONTROLA PRŮTOKU topné vody pokračování Strana 17 z 74

18 MODULACE VÝKONU TEPLÉ VODY Po detekci plamene bez stabilizace - dojde k modulaci (změně) výkonu. Změna výkonu kotle je realizována změnou otáček ventilátoru. Výkon se mění v rozsahu od nastaveného výkonu MIN až MAX TEPLÁ VODA. Hořák hoří, dokud není dosaženo teploty dané LOGIKOU ŘÍZENÍ OHŘEVU TV (ochrana proti usazování vodního kamene) (par. 2 53). Teplota je kontrolována prostřednictvím teploty zpátečky NTC2. MODULACE PLAMENE VÝKON KOTLE Teplotní čidlo na výstupu NTC1 a zpátečce NTC2 spalinového výměníku průběžně kontroluje teplotu výměníku. Pokud jedna z teplot vystoupá na 102 C dojde k zablokování a na displeji se zobrazí porucha KONTROLA PŘEHŘÁTÍ spalinového výměníku Slouží pro omezení usazovaní vodního kamene na stěnách deskového výměníku. Řízení hořáku jeho ON a OFF probíhá s následujícími omezujícími podmínkami pro 253 = 1 (výrobní nastavení LOGIKA ŘÍZENÍ OHŘEVU TV ochrana proti usazování vodního kamene 2 53 = = 0 NTC1 Výstup NTC2 Vrat NTC1 Výstup NTC2 Vrat T SET = NASTAVENÁ V celém rozsahu bez průtoku VYP hořák START 85 C 81 C T SET+4 C T SET+3 C 85 C 81 C >52 C 65 C 64 C < 51 C 62 C 61 C LOGIKA ŘÍZENÍ HOŘÁKU PŘI OHŘEVU TEPLÉ VODY je nastavitelný parametr nastavení na par. 2 53: 2 53 = 1 (výrobní nastavení): NTC2 = T SET + 4 C 2 53 = 0: alternativa NTC2 = 62 nebo 65 C Strana 18 z 74

19 2.5. KOTEL PRO ZÁSOBNÍK verze SYSTEM Odlišnosti od kotle s průtokovým ohřevem vody ZPŮSOB OHŘEVU TEPLÉ VODY. Na parametru 2 28 lze zvolit 0 = průtok s mikroakumulací 1 = zásobník s NTC čidlem (odpor NTC S) 2 = zásobník s termostatem (ON/OFF) TEPLOTA ZÁSOBNÍKU se volí otočným ovladačem na panelu. NTC1 NTC Zásobník s NTC čidlem (2 28 = 1) Rozsah nastavení pro zásobník C. Ohřev zásobníku a výkon kotle se reguluje na základě teploty zásobníku NTC S a současně výstupní teploty primárního výměníku NTC1. NTCs Regulace na základě teploty zásobníku NTC S : T ZÁSOBNÍKU T NASTAVENÁ+2 C : vypne hořák, čerpadlo OFF - DOTOPENO T ZÁSOBNÍKU T NASTAVENÁ T HYSTEREZE : hořák i čerpadlo ON DOHŘÍVÁ SE kdy: T HYSTEREZE =( T NASTAVENÁ/10)+3 C (hystereze 7 až 9 C) T ZÁSOBNÍKU 80 C: Bezpečnostní vypnutí 2 09, které zmizí, jakmile teplota klesne pod teplotu 75 C. Regulace na základě výstupní teploty výměníku NTC1 : T NTC1 > T NASTAVENÁ + 20 C : zahájení modulace výkonu; T NTC1 88 C : hořák OFF., čerpadlo běží (trvale) T NTC1 T NASTAVENÁ - 6 C: hořák ON Zásobník s termostatem (2 28 = 2) Rozsah nastavení pro zásobník : mimo kotel, na externím termostatu ON/OFF. Ohřev zásobníku a výkon kotle je regulován pouze na základě výstupní teploty primárního výměníku NTC1 a to následujícím způsobem: T NTC1 > 82 C : zahájení modulace výkonu; T NTC1 86 C : hořák OFF, čerpadlo ON (trvale) T NTC1 82 C : hořák ON, čerpadlo ON Strana 19 z 74

20 3. SPECIÁLNÍ FUNKCE 3.1. Funkce Antilegionela Funkce je k dispozici výhradně u kotlů řady SYSTEM pro externí zásobník s NTC čidlem (par = 1). Výrobní nastavení funkce antilegionela pro kotle s bojlerem: funkce povolena (par = 1) četnost opakování 30 dní (par. 2 58) Funkce se aktivuje: pokaždé, když je kotel připojen k elektrické síti každých 30 dní nebo po uplynutí 30 dní od posledního okamžiku, kdy zásobník naposledy dosáhl teploty 60 C a to po dobu 60 minut Změny činnosti funkce: změna frekvence četnosti par v rozsahu od 25 až 480 hodin nebo 30 dní (tovární nastavení je 30 dní). Funkci lze zcela VYPNOUT a to na parametru 2 57 = 0. FUNKCE ANTILEGIONELA 2 57 (jen pro kotel se zásobníkem s čidlem NTC par = 1) 2 58 ČETNOST f-ce ANTILEGIONELA (jen pro kotel se zásobníkem s čidlem NTC par = 1) Ohřev zásobníku na 60 C 0: neaktivní 1: aktivní hod nebo 30 dní 1 30 Vzhledem k možnosti dosažení teploty v zásobníku 60 C doporučujeme instalovat na výstup zásobníku TERMOSTATICKÝ SMĚŠOVACÍ VENTIL, aby nedošlo k opaření. Strana 20 z 74

21 3.2. FUNKCE KOMINÍK Funkce slouží ke kontrole kvality spalování při výkonu minimálním, maximu topení a maximu teplé vody. Pro aktivaci funkce postupujte následovně: ČINNOST Tlačítko RESET na 5 sec DISPLEJ Na displeji se zobrazí aktivovaná funkce Pokud je nastaven režim ZIMA, je 3-cestný ventil přepnut do topení a dojde k zapálení hořáku i bez požadavku na topení. Při nastavení režimu LÉTO: o bez požadavku na teplou vodu zapálení a funkce do topení o požadavek na teplou vodu zapálení a funkce do teplé vody V průběhu funkce kominík se kontroluje výstupní teplota na primárním výměníku (NTC1) a to následně: o režim LÉTO funkce hořáku OFF: 86 C; ON: 81 C; o režim ZIMA funkce hořáku OFF: 89 C; ON: 84 C. Při funkci lze zvolit jeden ze 3 výkonových stupňů: ČINNOST DISPLEJ Otočením voličem teploty topením zvolte výkon MAXIMUM TEPLÁ VODA Otočením voličem teploty topením zvolte výkon MAXIMUM TOPENÍ Otočením voličem teploty topením zvolte výkon MINIMUM (pro topení i teplou vodu společné) Funkce bude ukončena: o automaticky po 30 minutách bez změny výkonu o nebo kdykoli stiskem RESET Strana 21 z 74

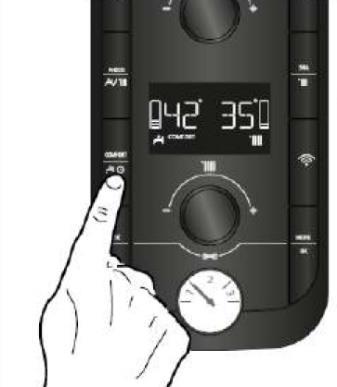

22 3.3. FUNKCE COMFORT pro teplou vodu PRŮTOKOVÝ OHŘEV teplé vody Funkce COMFORT snižuje čas potřebný pro zahájení dodávky teplé vody u kotlů s průtokovým ohřevem vody a to předehřevem sekundárního okruhu (okruhu TV) udržováním teploty primárního okruhu. Funkce se aktivuje stiskem tlačítka COMFORT. Opakovaným stiskem můžete volit jeden ze tří provozních režimů pro teplou vodu signalizovaných na panelu: COMFORT Předehřev 24 hodin COMFORT předehřev dle časového programu PRŮTOKOVÝ OHŘEV teplé vody bez předehřevu Při aktivaci funkce Comfort je teplota primárního okruhu proměnná (NTC1) a je závislá na nastavené teplotě užitkové vody. TEPLOTA TEPLOTA Teplota OFF Teplota ON NASTAVENÁ NASTAVENÁ Teplota OFF Teplota ON Strana 22 z 74

23 OHŘEV teplé vody ZÁSOBNÍK U kotlů se zásobníkem lze volit jeden ze tří provozních režimů teplé vody. Předvolbu lze provést v servisním menu COMFORT zásobník 24 hodin COMFORT zásobník dle časového programu ŽÁDNÝ OHŘEV teplé vody 2 50 = = = 0 Uměnu provozního režimu lze provést rovněž na dálkovém ovládání EXPERT Control. Změnu lze provést v uživatelské úrovni v MENU TEPLÁ VODA ČASOVÝ PROGRAM pro teplou vodu Pro funkci COMFORT lze nastavit na kotli jednoduchý časový program (po zadání aktuálního data). Časový program se opakuje každý den v týdnu. Ve vybraném časové úseku bude aplikována teplota den, mimo časový úsek pak nebude předehřev (průtok) nebo ohřev (zásobník) aplikován. tlačítko COMFORT na 5 sec Otáčením voličem teploty topení nastav aktuální datum a stiskni tlačítko COMFORT Otáčením voličem teploty topení nastav aktuální měsíc a stiskni tlačítko COMFORT Otáčením voličem teploty topení nastav aktuální rok a stiskni tlačítko COMFORT Otáčením voličem teploty topení nastav aktuální čas a stiskni tlačítko COMFORT Otáčením voličem teploty topení nastav čas pro zahájení funkce Comfort. Potvrď stiskem tlačítka COMFORT. (POZOR vždy se zobrazí nabídka 05:00 bez ohledu na dřívější nastavení) Otáčením voličem teploty topení nastav čas pro ukončení funkce Comfort. Potvrď stiskem tlačítka COMFORT. Na displeji se zobrazí symbol, který potvrzuje nastavení funkce dle časového programu. Časový program lze nastavit rovněž prostřednictvím EXPERT Control. Strana 23 z 74

24 3.4. Funkce PROTIMRAZOVÁ OCHRANA Funkce bude aktivní pouze za předpokladu, že kotel je napájen 230 V. Je funkční i v pohotostním stavu kotle STAND-BY. Funkce protimrazové ochrany je řízena na základě výstupní teploty primárního výměníku (NTC1). 1. stupeň PODMÍNKA ČINNOST ČAS Teplota NTC1 měřená: 3 C<NTC1<8 C - Čerpadlo ON, max. otáčky - 3-cest ventil se střídavě přepíná: 1 min. TOPENÍ / 1 min. TV - na displeji ikona Dokud teplota NTC1 8 C Pokud po 20 minutách stále přetrvávají podmínky popsané v 1. stupni (3 C<NTC1<8 C) přechází kotel automaticky na 2. stupeň HOŘÁK ON na výkon MIN. - 3-CEST.VENTIL každých 30 sec automatické přepnutí mezi TOP/TV 2. stupeň Teplota NTC1 měřená: NTC1<3 C - Pokud NTC1 40 C, hořák OFF. Kotel udržuje po dobu 15 minut teplotu 35 až 40 C. - Po 15 minutách následují 2 minuty docirkulace do topení Dokud teplota NTC1 30 C - Pokud v průběhu dalších 90 minut klesne teplota < 8 C, hořák se zapne okamžitě. - Na displeji se objeví ikona. V PŘÍPADĚ PORUCHOVÝCH STAVŮ ČIDEL o Výstupní čidlo NTC1 v poruše (rozpojeno nebo zkrat) - funkce protimrazové ochrany bude aktivována, ale bude pracovat pouze čerpadlo (hořák se nezapálí). Na displeji se zobrazí chybový kód poruchy čidla NTC1 (rozpojeno 110 nebo zkrat 111), kód protimrazové ochrany se nezobrazí. o Čidlo zpátečky NTC2 v poruše (rozpojeno nebo zkrat) - funkce protimrazové ochrany bude aktivována, ale bude pracovat pouze čerpadlo (hořák se nezapálí). Na displeji se zobrazí chybový kód poruchy čidla NTC2 (rozpojeno 112 nebo zkrat 113), kód protimrazové ochrany se nezobrazí. o Pokud je kotel zablokovaný (vyžaduje RESET) např. z důvodu že nebyl detekován plamen 501, nebo došlo k přehřátí kotle 101. Funkce protimrazové ochrany je aktivovaná, ale bude pracovat pouze čerpadlo (hořák se nezapálí). Na displeji se zobrazí kód příslušné poruchy, kód protimrazové ochrany se nezobrazí. V případě výpadku elektrického napájení si kotel pamatuje poslední stav a při obnovení napájení se vrátí do posledního stavu. Strana 24 z 74

25 3.5. Funkce ANTICYKLOVÝ INTERVAL TOPENÍ Anticyklový interval při režimu topení je čas mezi vypnutím hořáku provozním termostatem kotle (dosažení nastavené nebo automaticky vypočtené teploty topení) a následným novým startem hořáku. Prostřednictvím parametru 2 35 lze volit: 2 35 = 0: manuální nastavení 2 35 = 1: automatické nastavení MANUÁLNÍ: prodleva mezi vypnutím a nový startem je nastavitelná ručně na par v rozsahu 0 až 7 minut. AUTOMATICKY: prodleva mezi vypnutím a nový startem se určuje automaticky na základě nastavené výstupní teploty kotle a to dle následující tabulky. Teplota topení nastavená Anticyklový interval topení < 50 C C C C > 80 C 5 min 4 min 3 min 2 min 1 min Strana 25 z 74

26 3.6. KONTROLA PRŮTOKU PRIMÁRNÍM OKRUHEM KONTROLA KDY CO SE STANE Každých 100 milisec NTC1 rychlost růstu Tvýst > 7 C/sec Každých 100 milisec NTC1, NTC2 rychlost růstu Tvýst > 20 C/sec Tvrat > 20 C/sec NTC1, NTC2 Tvýst Tsp > 55 C NTC1, NTC2 Tsp > Tvýst + 10 C NTC1, NTC2 Tsp > Tvýst + 30 C vždy po zapálení plamene, mimo 4 sec po detekci plamene vždy při zapálení plamene a max. 7 vteřin po každém vypnutí vždy při zapálení plamene a max. 7 vteřin po každém vypnutí vždy při zapálení plamene vždy při zapálení plamene 1. Upozornění 1 P1 nedostatečná cirkulace: - 10 sec doběh čerpadla - 10 sec doběh ventilátoru Kotel se znovu spustí po 10 vteřinách. 2. Opakování stejné chyby 3x v čase 4 min blokace kotle - porucha 1 03: - 20 sec doběh ventilátoru - 1 min doběh čerpadla Kotel se zablokuje 1 04: - 20 sec doběh ventilátoru - 1 min doběh čerpadla 1. Upozornění 1 P2 nedostatečná cirkulace: - 10 sec doběh čerpadla - 10 sec doběh ventilátoru Kotel se znovu spustí po 10 vteřinách. 2. Opakování stejné chyby 3x v čase 4 min blokace kotle - porucha 1 05: - 20 sec doběh ventilátoru - 1 min doběh čerpadla 1. Pokud trvá <20 sec - upozornění 1 P3 nedostatečná cirkulace: - 10 sec doběh čerpadla - 10 sec doběh ventilátoru Kotel se znovu spustí po 10 vteřinách. 2. Opakování stejné chyby 3x v čase 4 min blokace kotle - porucha 1 06: - 20 sec doběh ventilátoru - 1 min doběh čerpadla blokace kotle - porucha 1 07: - 20 sec doběh ventilátoru - 1 min doběh čerpadla Strana 26 z 74

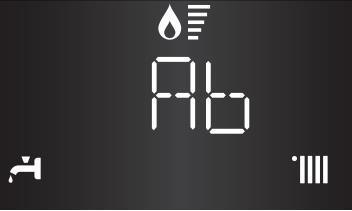

27 3.7. RUČNÍ A AUTOMATICKÉ ODVZDUŠNĚNÍ Před procesem automatického odvzdušnění doporučujeme provést RUČNÍ ODVZDUŠNĚNÍ VÝMĚNÍKU. Uvolněním RUČNÍHO ODVZDUŠŇOVAČE můžete provést základní odstranění vzduchu ze spalinového výměníku, jeho zavodnění a současně můžete provést ZAVODĚNÍ SIFONU KONDENZÁTU. POZOR. Zavodnění sifonu kondenzátu je podmínkou správného provedení automatické kalibrace. Po manuálním odvzdušnění je možno spustit REŽIM AUTOMATICKÉHO ODVZDUŠNĚNÍ. Funkci je možné aktivovat: o Stiskem tlačítka Esc na dobu 5 sec nebo o Pomocí parametru 2 71 Funkce se ukončí automaticky cca po 6 minutách nebo kdykoli po stisku tlačítka Esc. Slouží pro zajištění odvzdušnění primárního okruhu po napuštění. Při aktivaci se spustí následující automatický cyklus: 3-cestný ventil TOPENÍ 3-cestný ventil TOPENÍ Čerpadlo ON 60 sec 3-cestný ventil TV Čerpadlo ON 60 sec Čerpadlo OFF 30 sec Čerpadlo ON 60 sec Čerpadlo OFF 30 sec Čerpadlo ON 60 sec Čerpadlo ON 60 sec V automatickém režimu odvzdušnění jsou otáčky čerpadla na 100 % možných. Cyklus odvzdušnění je možno několikrát opakovat, dokud není systém dokonale odvzdušněn. Na displeji se v průběhu cyklu odvzdušnění zobrazí signalizace funkce Strana 27 z 74

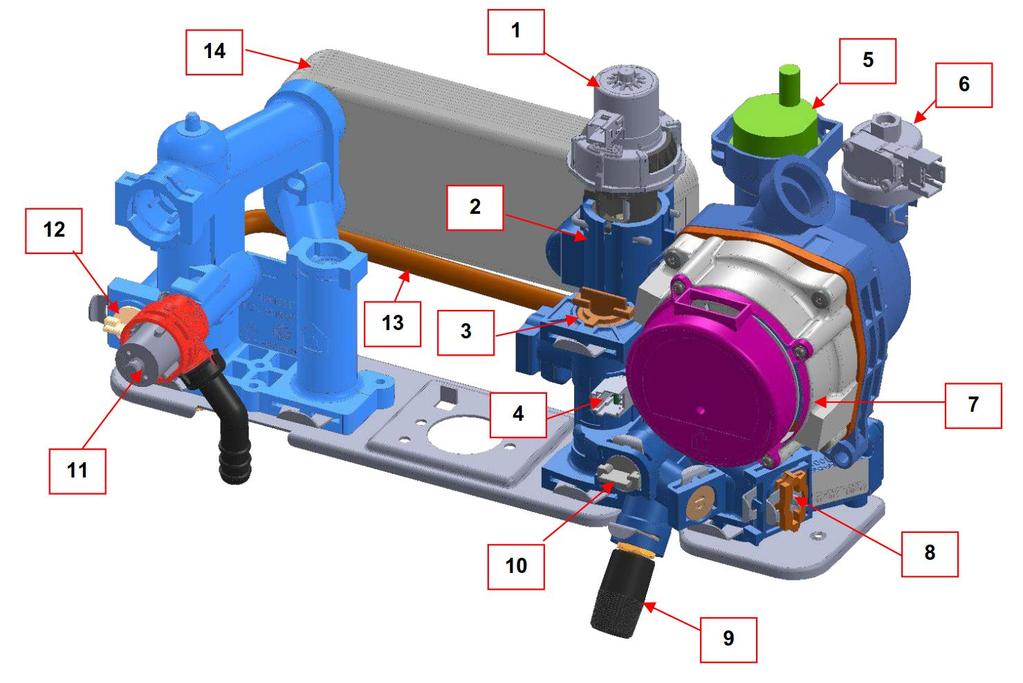

28 4. HYDRAULICKÝ BLOK 4.1. PRŮTOK POPIS 1 Motor 3-cestného ventilu: 24 V, obě strany motoricky 8 Filtr topeného okruhu a uchycení kontrolního manometru 2 Klapka 3-cestného ventilu 9 Uzávěr dopouštění 3 Plovák snímače průtoku teplé vody 10 Zpětná klapka dopouštění 4 Kontakt snímače průtoku TV 11 Pojistný ventil 3 bar okruhu topení ON/OFF kontakt 5 Automatický odvzdušňovač 12 By-pass 6 Kontrola tlaku primárního okruhu 13 Trubka by-passu ON/OFF signál 7 Čerpadlo primárního okruhu modulační, 230 V 14 Deskový výměník pro ohřev TV Strana 28 z 74

29 4.2. ZÁSOBNÍK nebo POUZE TOPENÍ POPIS 1 Motor 3-cestného ventilu: 24 V, obě strany motoricky 6 Filtr topeného okruhu a uchycení kontrolního manometru 2 Klapka 3-cestného ventilu 7 Pojistný ventil 3 bar okruhu topení 3 Automatický odvzdušňovač 8 By-pass 4 Kontrola tlaku primárního okruhu ON/OFF signál 9 Trubka by-passu 5 Čerpadlo primárního okruhu modulační, 325 Vss 10 Uzávěr dopouštění Strana 29 z 74

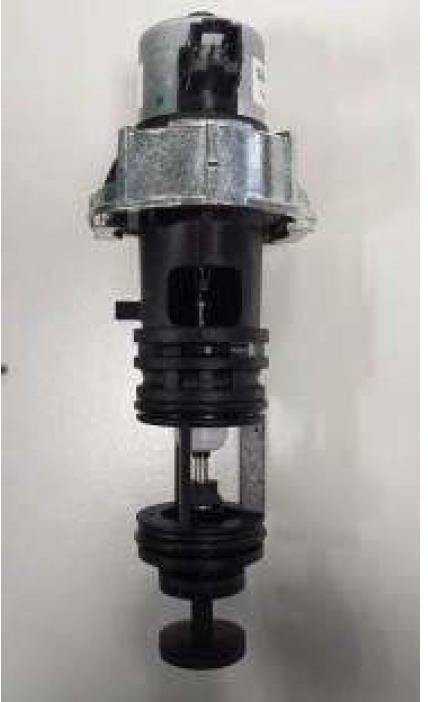

30 4.3. TŘÍCESTNÝ VENTIL Kotel používá MOTORICKÝ TŘÍCESTNÝ VENTIL pro změnu směru proudění primární topné vody (topení nebo teplá voda). Pohon je řízen z elektronické desky kotle (PCB). Třícestný ventil je tvořen dvěma díly: POHON a KLAPKA. Pohon třícestného ventilu je zajištěn KROKOVÝM MOTOREM. Pohon na obě strany přepíná elektricky (resp. žádná strana není ovládána pružinou). Pokud je kotel v pohotovostním režimu, trojcestný ventil je umístěn v poloze teplá voda. Třícestný ventil může mít 3 RŮZNÉ POLOHY: Topení 100 % poloha topení; Ohřev teplé vody 100 % poloha teplá voda Stand-by režim (třícestný ventil v poloze TV, ale těsnění není dotlačeno 90 % TV). POLOHU TŘÍCESTNÉHO VENTILU MŮŽETE DOBŘE POZOROVAT NA VÝŘEZU!! Motor třícestného ventilu provede vždy po připojení na síť RESET TŘÍCESTNÉHO VENTILU: motor prováde 3 úplné přepnutí do krajích poloh (TV Topení TV). Následně se ustaví do polohy dle provozního stavu. Po ukončení odběru teplé vody (pokud není požadavek na topení) zůstane třícestný ventil v poloze teplá voda po dobu 10 minut a následně se přesune do polohy stand-by. Po ukončení požadavku na topení (pokud není požadavek na teplou vodu) zůstane po doběhu čerpadla třícestný ventil 10 minut a následně se přesune do polohy stand-by. Při vypnutí tlačítkem ON/OFF přejde třícestný ventil do polohy stand-by okamžitě (resp. po dokončení procesu doběhu čerpadla). OCHRANA TŘÍCESTNÉHO VENTILU před zablokováním přesun se provádí každých 21 hodin od posledního pohybu. POLOHA TOPENÍ POLOHA TEPLÁ VODA Strana 30 z 74

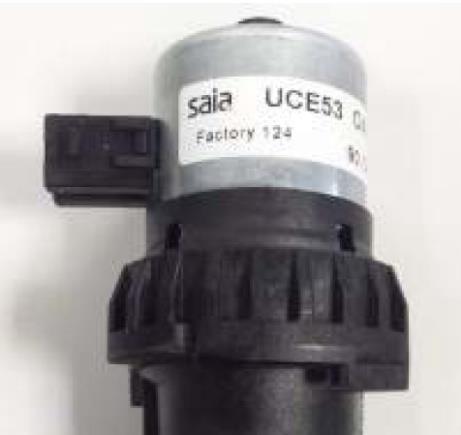

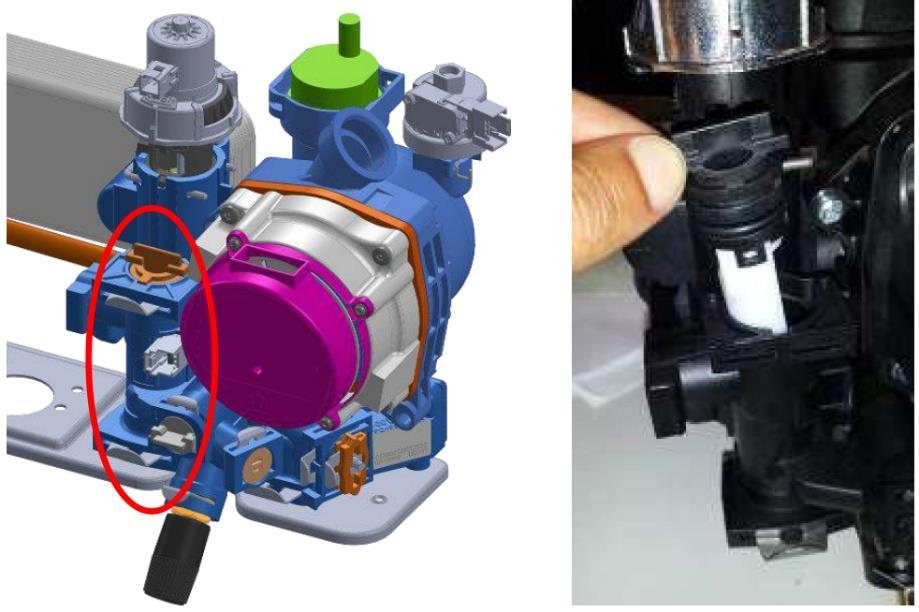

31 DEMONTÁŽ TŘÍCESTNÉHO VENTILU Před demontáží klapky třícestného ventilu je nutné vyjmout krokový motor. 1 POLOHA TŘÍCESTNÉHO VENTILU 2 DEMONTÁŽ POJISTNÉHO KROUŽKU Třícestný ventil musí být v poloze teplá voda nebo v poloze stand-by. Jinak není možné krokový motor vyjmout. K tomu je nutné kotel vypnout pomocí tlačítka ON/OFF. 3 ODBLOKOVÁNÍ KROKOVÉHO MOTORU otáčením ve směru hodinových ručiček Strana 31 z 74

32 4 DEMONTÁŽ MOTORU 5 DEMONTÁŽ KLAPKY použijte PLOCHÝ ŠROUBOVÁK KROKOVÝ MOTOR třícestného ventilu Krokový motor je řízen prostřednictvím elektronické desky regulace (základní deska). Čas pro přestavení z jedné krajní polohy do druhé je cca 3 sec. Krokový motor má dvojí vinutí. Jedno vinutí je pro přestavení do polohy topení a druhé vinutí do polohy teplá voda. Pro kontrolu vinutí krokového motoru můžete měřit odpor mezi kolíky viz obrázek. Naměřená hodnota odporu mezi kolíky 80 a 100 Ω je známkou funkčnosti cívek krokového motoru. Strana 32 z 74

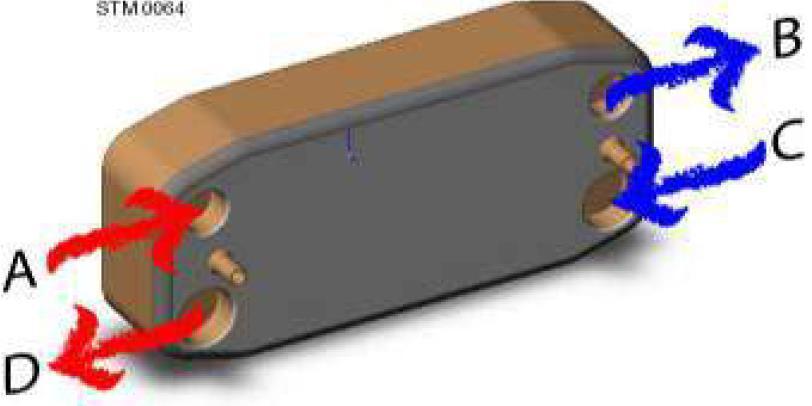

33 4.4. DESKOVÝ VÝMĚNÍK Protiproudý deskový výměník s 16 lamelami pro ohřev teplé vody je upevněný k hydraulickému bloku pomocí dvou šroubů, přístupných z čela. Jako náhradní díl pak může být použit výměník s jiným počtem lamel. Výměník nelze namontovat v nesprávné poloze - místa ukotvení výměníku jsou asymetrické k tělu výměníku. DESKOVÝ VÝMĚNÍK Horká voda ze spalinového výměníku proudí do A, prochází přes deskový výměník kde předává teplo a vystupuje v B a pokračuje přes třícestný ventil do čerpadla. Studená voda z vodovodního řádu prochází snímačem průtoku ON/OFF (start ohřevu TV), vstupuje do C, ohřívá se a odtéká v místě D, připravena k použití. OMEZENÍ TVORBY VODNÍHO KAMENE: LOGIKA ŘÍZENÍ HOŘÁKU PŘI OHŘEVU TEPLÉ VODY je nastavitelný parametr nastavení na par. 2 53: 2 53 = 1 (výrobní nastavení): NTC2 = T SET + 4 C (teplota zpátečky kopíruje teplotu TV) 2 53 = 0: alternativa: NTC2 = 62 nebo 65 C podle tabulky T SET = hořák NASTAVENÁ VYP START 2 53 = 1 NTC1 Výstup NTC2 Vrat V celém rozsahu 85 C 81 C T SET+4 C T SET+3 C 2 53 = 0 NTC1 Výstup NTC2 Vrat bez průtoku 85 C 81 C >52 C 65 C 64 C < 51 C 62 C 61 C Možnosti pro uživatele pro omezení usazovaní vodním kamenem: - Nastavení teploty teplé užitkové vody na < 50 C (vodu nemíchat, používat větší průtok) - Minimalizovat funkci COMFORT pro teplou vodu časovým programem - Chemická nebo magnetická úprava vody na vstupu před kotlem Strana 33 z 74

34 4.5. ČERPADLO KOTLE Čerpadlo kotle je plně modulační. Modulace čerpadla probíhá v závislosti na výkonu kotle. V režimu ohřevu TV čerpadlo dosahuje vždy maximální rychlosti. Pro kotle mohou být použity (instalovány) dva druhy čerpadel. Model čerpadla: ES 2PK/53-9A-C STEP2. Napájecí napětí: 325Vdc. Elektrický příkon: 52W (max. rychlost) Model čerpadla: EUMEZECP2AE-C Napájecí napětí: 325Vdc. Elektrický příkon: 50 W (max. rychlost) POZOR: ČERPADLO JE NA 325 Vdc - STEJNOSMĚRNÉ (nikoli střídavé) Pokud nastavíš 2 46 = 2 45: čerpadlo má konstantní otáčky bez ohledu na nastavený výkon. POZOR: Při nastavení 2 46 = 0 nemusí být garantováno otevření vnitřního by-passu a kotel se může přehřívat MAX. otáčky čerpadla při max. výkonu MIN. otáčky čerpadla při minim. výkonu čerpadla 75 až 100 % 0 až par DOPORUČENÍ PRO NASTAVENÍ: - Srovnání s klasickým čerpadlem: 100 % = cca 3. stupeň, 0 % = cca 1. stupeň klasického čerpadla - Podlahové topení: VŽDY ZVYŠTE MINIMÁLNÍ VÝKON ČERPADLA!!!! Obvykle výkon na podlaze je snížený a čerpadlo neprotlačí teplo do podlahovky!!! Strana 34 z 74

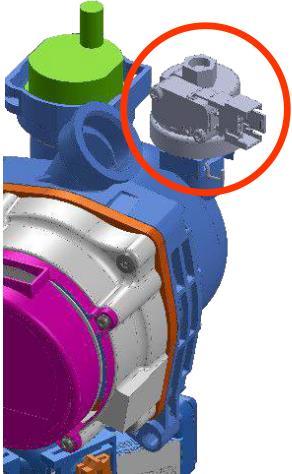

35 !! 315 Vdc!! Odpojený kabel řízení PWM (konektor hlavní desky CN10) čerpadlo pracuje čerpadlo na maximální otáčky, bez vlivu modulace SIGNALIZACE PROVOZNÍHO STAVU ČERPADLA Na přední straně čerpadla je dvoubarevná LED dioda (zelená a červená): LED dioda NESVÍTÍ: čerpadlo vypnuté nebo bez napájení; LED ZELENÁ trvale: čerpadlo zapnuté se stálými otáčkami; LED ZELENÁ bliká: čerpadlo zapnuté, probíhá modulace změna otáček; LED ČERVENÁ svítí: čerpadlo zablokované; systém je prázdný nebo je uvnitř systému vzduch, což střídavě diodu rozsvítí červeně a rozbliká zeleně Strana 35 z 74

36 DŮVODY PRO DOBĚH ČERPADLA VYPNUTÍ Z DŮVODU OFF pokojový termostat Změna režimu tlačítkem LÉTO/ZIMA POLOHA V3V topení topení ČAS DOBĚHU 3 minuty Nastavení na 2 37 (0 až 15 minut nebo trvale 3 minuty Nastavení na 2 37 (0 až 15 minut nebo trvale OTÁČKY ČERPADLA min/ střed x) min/ střed NTC1 > T NASTAVENÁ+4 c topení trvale min/ střed NTC2 > 62 C nebo 67 C TV trvale max Ohřev TV - OFF TV 254=0 30 sec: pokud T VRAT<75 C ; 3 min: pokud T VRAT >75 C; max 254=1 3 min Funkce dohřevu COMFORT - OFF TV 30 sec max Protizámrz - OFF Topení / TV 2 minuty max Kominík - OFF Topení 1 minuta min Solární čidlo TV 30 sec min PORUCHA Tlakové čidlo (102) Nízký tlak (108, 111) topení 40 sec Min Nízký průtok (1P1, 1P2, 1P3) topení 10 sec Max Nízký průtok (103, 104, 105, 106, 107) topení 1 minuta Max Nezapálení, ztráta plamene (501, 504) topení 2 minuty Min Přehřátí (101), rozpojení spalinového čidla (610) topení 2 minuty Min Termostat podlahy TA2 rozpojen (116) topení 90 sec Min x) pokud (T VRAT <40 C) PWM = 20 %, (40 C < T VRAT <60 C) PWM = (3,5 x T VRAT) 120, (T VRAT >60 C) PWM = 90 % Strana 36 z 74

37 4.6. TLAKOVÉ ČIDLO Čerpadlo je osazeno tlakovým čidlem se spojitým signálem. Tlakové čidlo má dvě hranice: 2 41 POŽADAVEK NA DOPUŠTĚNÍ: výrobní nastavení 0,6 bar hlášení 1 P4 nedostatečný přetlak, dopustit ODSTAVENÍ kotle z důvodu min. tlaku: výroba 0,4 bar hlášení 1 11 nedostatečný přetlak, odstavení Poznámka: Tlakové čidlo můžete vyřadit z funkce na parametru = kontrola průtoku na základě rozdílu teplot NTC2 NTC1 1= tlakové čidlo ON/OFF 2 = tlakové čidlo spojité (výroba) 4.7. DOPUŠTĚNÍ TOPNÉ VODY DO SYSTÉMU Hydroblok je ve spodní části vybaven dopouštěním. Je umístěn šikmo dolů. Po odjištění lze zcela vyšroubovat. Pro otevření otáčejte vlevo. POZOR: Nad ventilem dopouštění je ZPĚTNÁ KLAPKA DOPUŠTĚNÍ, která brání možnosti znečištění pitné vody vodou z topení. Její zalehnutí může být důvodem nedopuštění VYPOUŠTĚNÍ TOPNÉ VODY ZE SYSTÉMU Pro vypuštění uvolněte šroub ve spodní části směrem doleva. Lze nasadit hadici pro snadnější vypouštění. Strana 37 z 74

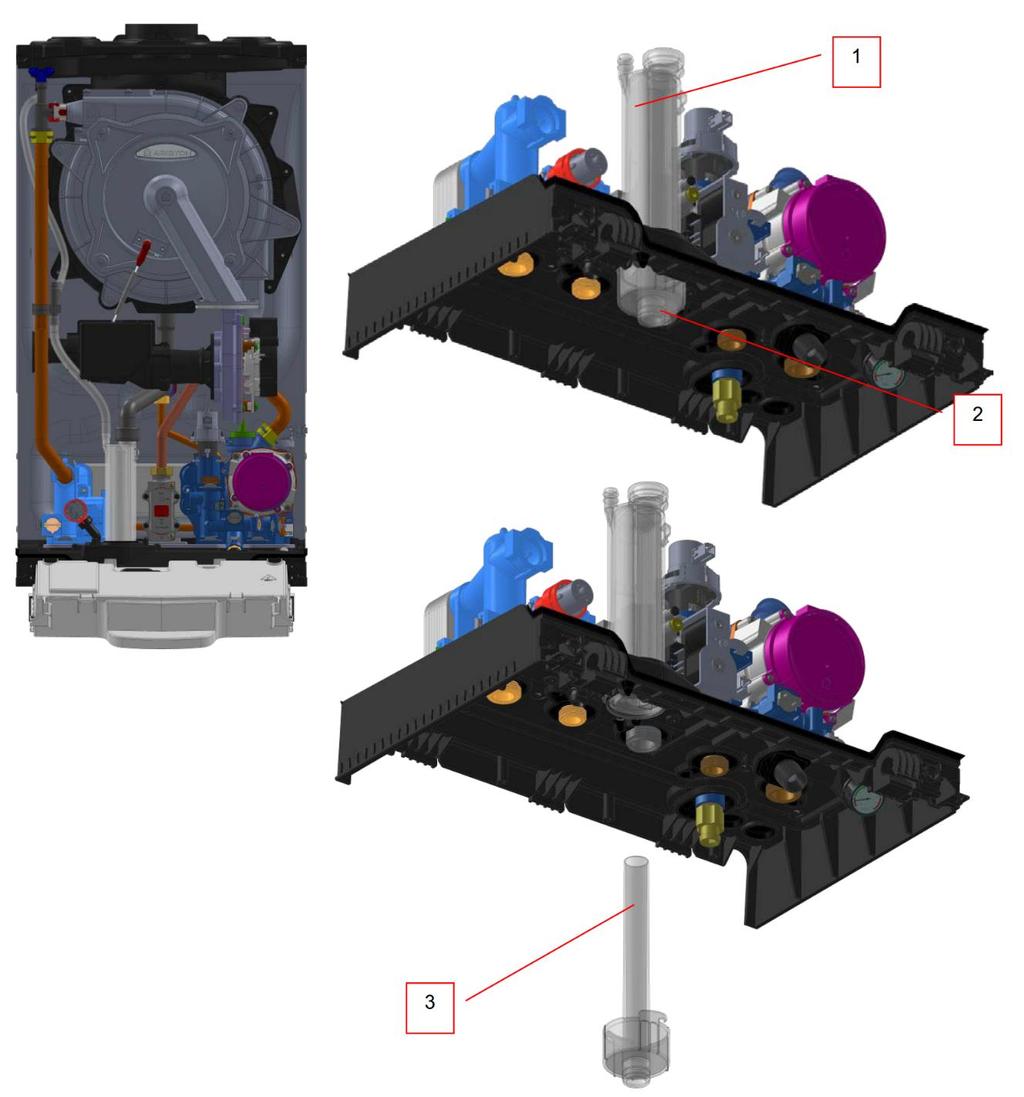

38 4.9. SIFON KONDENZÁTU Sifon kondenzátu je umístěn v přední části spalovací komory. Je přístupný z vnější strany pláště, aniž by bylo nutné otevírat komoru. Do sifonu kondenzátu je také připojeno potrubí, které pochází z odvzdušňovacího ventilu hlavního výměníku tepla a ze zachytávače kondenzátu nad výměníkem. Před prvním spuštěním kotle do provozu naplňte sifon vodou SOUČASNĚ ODVZDUŠNÍTE SPALINOVÝ VÝMĚNÍK. 1- SIFON 2- PŘEPAD 3- Zásobník pro čištění Strana 38 z 74

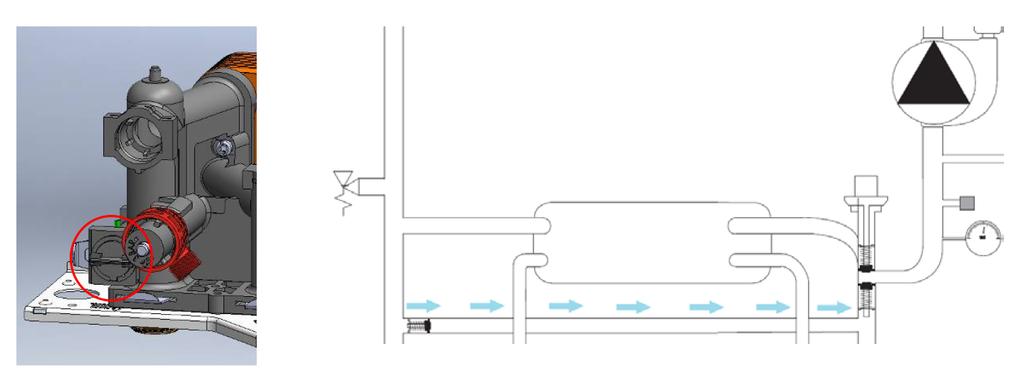

39 4.10. Automatický BY-PASS Kotel má zabudovaný automatický By-pass. V případě poklesu průtoku v systému způsobeného například zásahem termostatu nebo ventilů v místě garantuje By-pass průtok v hlavním kondenzačním výměníku minimálně 350 l/hod. By-pass je tedy navržen tak, aby ochránil hlavní kondenzační výměník před přehřátím v případě slabé nebo nedostatečné cirkulace vody. Pokud se tak stane, systém reguluje výkon normálně a poté vypne hlavní hořák, když je dosaženo nastavené teploty. By-pass je umístěn v levém hydraulickém bloku. POZOR: nastavení čerpadla na minimální výkon (< 50 %) nemusí garantovat otevření by-passu a zajištění dobrého chlazení spalinového výměníku FILTR TOPENÍ V pravé hydraulické skupině je namontován FILTR TOPENÍ. Filtr je přístupný z přední strany kotle. Filtr je třeba v pravidelných intervalech kontrolovat. Před demontáží filtru je nutno vypustit vodu z kotle. Filtr je zajištěn závlačkou. Filtr kotle NENAHRAZUJE MAGNETICKÝ ODLUČOVAČ. Strana 39 z 74

40 4.12. SNÍMAČ PRŮTOKU UŽITKOVÉ VODY Snímač průtoku je umístěn na vstupu studené vody. Při zahájení odběru teplé vody prochází voda přes plovákový snímač se signálem ON-OFF. Plovák se pohybuje směrem nahoru a magnet který je součástí plováku sepne kontakt senzoru jazýčkového relé. Díky signálu jazýčkového relé řídící elektronika ví, že probíhá odběr. Před snímač průtoku je zabudován filtr studené vody, který brání vstupu nečistot do kotle. Řídící elektronika umožňuje nastavit NECITLIVOST PRŮTOKOVÉHO ČIDLA, pro omezení počtu nechtěných sepnutí parametr 2 52 nastavitelné v rozsahu 0,5 až 20 vteřin (výrobní nastavení 0,5 vteřin). Stav kontaktu ON-OFF je možno zkontrolovat na konektoru CN09 elektroniky. Průtok ON 2 l/min Průtok OFF 1,4 l/min Strana 40 z 74

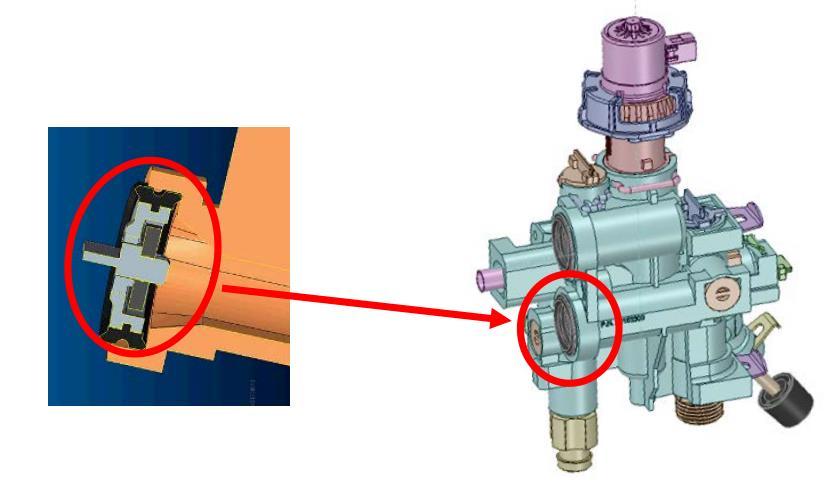

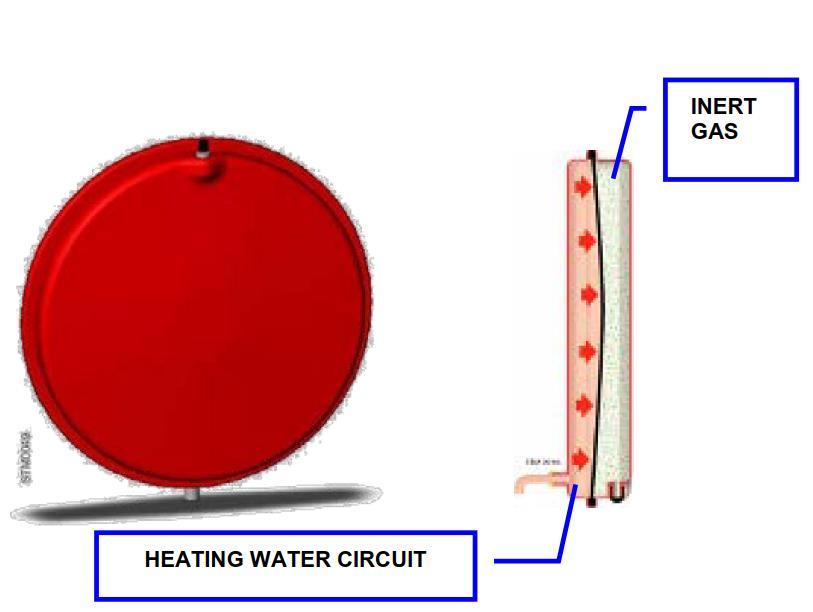

41 4.13. OMEZOVAČ PRŮTOKU UŽITKOVÉ VODY Pokud je průtok TV kotlem příliš vysoký, je možné do kotle namontovat omezovač průtoku. Omezovač je k dispozici ve 3 různých průtokových rychlostech: 8 l/min, 10 l/min a 12 l/min, lze je identifikovat barvou: Omezovač průtoku se umisťuje pod těsnění deskového výměníku. 5. EXPANZNÍ NÁDOBA Expanzní nádoba vyrovnává rozpínavost vody v primárním okruhu, když roste teplota vody v kotli. Sestává ze dvou částí oddělených membránou z pryže SBR. Na jedné straně membrány je vzduch a na druhé straně voda z primárního okruhu. Vzduchová komora (která se dá stlačit) vyrovnává zvětšení objemu vody způsobené růstem teploty. Expanzní nádoba je koncipovaná pro topný systém o objemu cca do 150 litrů (v závislosti na teplotě topení). Při provádění servisu je nutno VŽDY KONTROLOVAT TLAK v expanzní nádobě. A to při stavu bez protitlaku vypuštěná voda z kotle. Strana 41 z 74

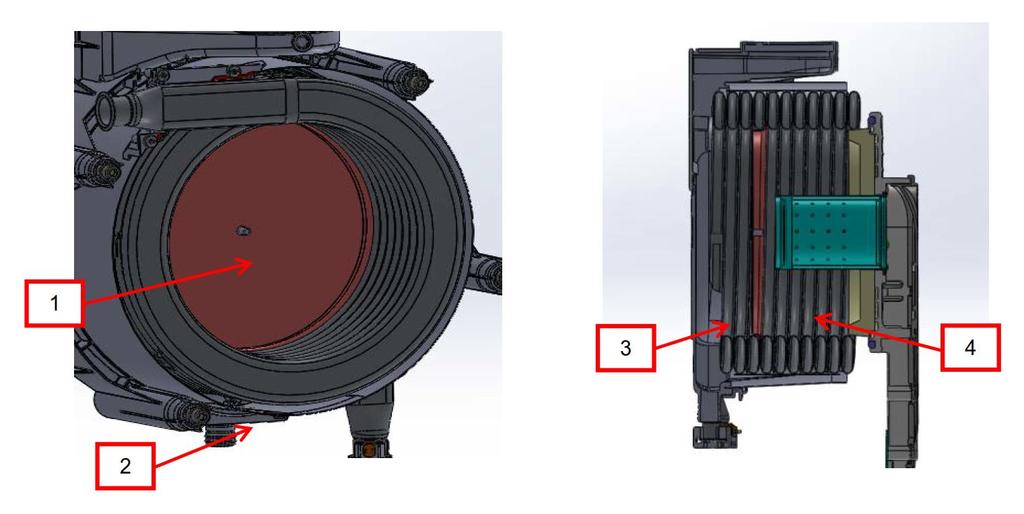

42 6. SPALINOVÝ VÝMĚNÍK Pro výměník je použit materiál nerez nízkouhlíková - AISI 304L. Výměník je vyroben z hladké trubky o průměru 28 mm s tloušťkou stěny 0,8 mm. Trubka je stočena do spirály a pro zlepšení přenosu tepla je trubka zploštěna (turbulentní proudění). Mezi jednotlivé smyčky (závity) výměníku jsou vloženy rozdělovače pro zajištění mezery 0,8 mm mezi smyčkami. Počet cívek podle výkonu hořáku: Výměník je ve spalovací komoře ukotven prostřednictvím 4 uchycen prostřednictvím čtyř šroubů. Jeho případná demontáž je z čela. Výměník integruje odvod spalin a přívod spalovacího vzduchu pro hořák. výkon Počet smyček 12 kw kw kw kw kw 15 1 zadní izolace komory 2 odvod kondenzátu z komory 3 nízkoteplotní dochlazovací část 4 vysokoteplotní část s hořákem Strana 42 z 74

43 7. TEPLOTNÍ SNÍMAČE TERMISTORY Kontrola teploty výstupu a zpátečky se provádí příložnými odporovými čidly NTC1 (výstup) a NTC2 (zpátečka). Kontrola ohřevu teplé vody se provádí přednostně teplota zpátečky NTC2. Pokud teplotní snímač NTC1 nefunguje správně, kontroluje funkci ochrany proti zamrznutí snímač NTC2 (pouze cirkulace čerpadla). PORUCHY NTC ČIDEL porucha 1 10 popis NTC1 na výstupu: rozpojeno nebo zkratované 1 12 NTC2 na výstupu: rozpojeno nebo zkratované Strana 43 z 74

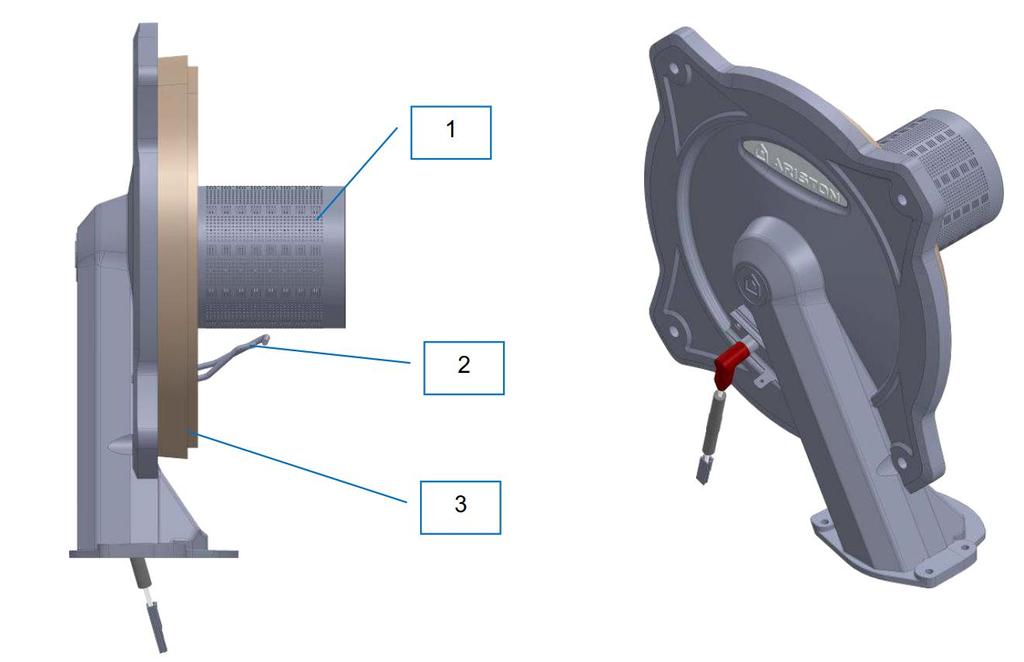

44 8. HOŘÁK A VENTILÁTOR POPIS 1 Elektroda společná pro ZAPALOVÁNÍ a IONIZACI 4 Ventilátor 2 Tlumič hluku sání vzduchu 5 Směšovač plyn / vzduch 3 Clona plynu 6 Hořák DEMONTÁŽ HOŘÁKOVÉ SKUPINY: Doporučujeme demontovat vždy celou skupinu hořáku a ventilátoru. VŽDY ZKONTROLUJE STAV ZADNÍ IZOLACE. Při jejím poškození proveďte výměnu izolace. Strana 44 z 74

45 8.1. HOŘÁK Hořák je válcový o Ø 70 mm, vyrobený z nerezové oceli. Do hořáku je přivedena předmísená směs. Hořák je tvořen vnitřním válcem, který rovnoměrně rozvádí předmísenou směs a vnějším průměrem na kterém probíhá hoření. Tento hořák lze používat na zemní plyn i LPG, bez změny trysek. POPIS 1 Multiplynový hořák 2 Elektroda víceúčelová 3 Tepelná izolace výkon délka 12 kw 75 mm 18 kw 75 mm 24 kw 75 mm 30 kw 92 mm 35 kw 99 mm Po zpětné montáži vždy ZKONTROLUJTE TĚSNOST SPALOVACÍ KOMORY resp. dokonalost spojení mezi předními dveřmi a tělesem výměníku. Případně proveďte výměnu těsnění. Kontrolu těsnosti komory proveďte: Kontrola úniku CO kolem spáry Kontrola zrcátkem kolem spáry Strana 45 z 74

46 8.2. ZAPALOVACÍ / IONIZAČNÍ ELEKTRODA V kotli je nainstalovaná pouze jedna elektroda, která vytváří v první fázi elektrickou zapalovací jiskru a následně detekuje přítomnost plamene na hořáku. Pokud signál zmizí, provedou se opakované pokusy o zapálení hořáku. Vzdálenost elektrod: 3,2±0,5 mm Vzdálenost elektrody od hořáku: 8±1 mm Kvalita ionizace má zásadní vliv na funkci spalování. PŘI VÝMĚNĚ ELEKTRODY JE NUTNO PROVÉST KALIBRACI SPALOVÁNÍ MODULAČNÍ VENTILÁTOR Ventilátor v kotli má dva úkoly: zajisti dostatečný přísun vzduchu pro hoření a současně zajistit odvod spalin mimo spalovací komoru a to v celém regulačním rozsahu, od minima do maxima. V případě požadavku na zapálení, dojde k roztočení ventilátoru (provětrání komory), nastavení zapalovacích otáček (nastavitelný výkon zapalování) a následné zapálení. Správná rychlost (otáčky) ventilátoru jsou kontrolovány snímačem otáček (Hallova sonda - součást ventilátoru). Případné odchylky jsou signalizovány jako porucha. Skutečné naměřené otáčky ventilátoru je možné zobrazit pomocí parametru ventilátor 2 směšovač (mixer) 12 kw ventilátor 18 kw EBM NRG 118/ kw 365Vdc 30 kw nebo 35 kw FIME PX Vdc Strana 46 z 74

47 8.4. SMĚŠOVAČ Pro všechny výkony je pouze jeden směšovač. Na vstupu je umístěna plynová clona. Plynová tryska podle výkonu Plyn 12 kw 18 kw 25 kw 30 kw 35 kw G20 / G31 ø 5,6 mm ø 5,6 mm ø 5,6 mm ø 6,0 mm ø 6,3 mm 8.5. ZÁMĚNA PLYNU PŘESTAVBU PŘI ZMĚNĚ PLYNU NENÍ TŘEBA PROVÁDĚT, protože kotel je vybaven autoadaptivním systémem. PRO ZMĚNU PYLNU: 1. parameter 2 02 proveďte změnu druhu plynu na nový plyn (viz Servisní menu). Na displeji se zobrazí Kotel musí být kalibrován. 2. Proveďte kalibraci a ověření hodnoty CO Po dokončení nalepte nový štítek (dodaný s výrobkem) znázorňující nový druh použitého plynu vedle štítku s informacemi o modelu kotel. BĚHEM PROCESU KALIBRACE A MĚŘENÍ HODNOTY CO 2 JE DŮLEŽITÉ, ABY KOTEL MĚL NASAZEN PŘEDNÍ KRYT A ODVOD SPALIN/SÁNÍ VZDUCHU BYLO ÚPLNÉ A ŘÁDNĚ SLOŽENO TLUMIČ HLUKU Tlumič hluku je ns straně sání spalovacího vzduchu. Podle výkonu se mění průměr saní vzduchu.. Otvor pro sání vzduchu dle výkonu Plyn 12 kw 18 kw 25 kw 30 kw 35 kw G20/G30/G31 ø 10,2 mm ø 25,3 mm ø 25,3 mm ø 25,3 mm ø 33,0 mm Strana 47 z 74

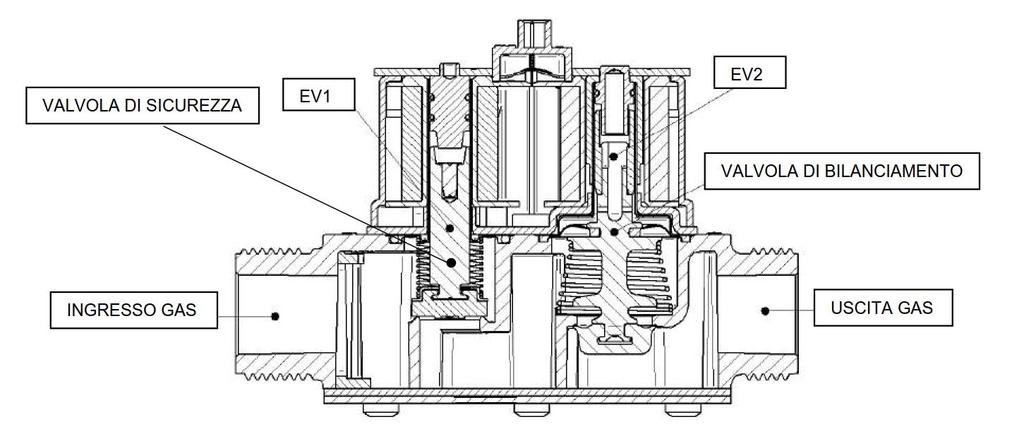

48 9. PLYNOVÝ VENTIL (pouze MIRA ADVANCE) Plynový ventil je BERTELLI SGV má instalovány DVA BEZPEČNOSTNÍ VENTILY S CÍVKOU 24 Vdc. První cívka je bezpečnostní - ZAP/VYP třídy B Druhá cívka je uzavírací a současně modulační řídí množství plynu od minima do maxima v závislosti na modulačním proudu z řídící elektroniky. Současně plní funkci stabilizace výstupního tlaku plynu. PLYNOVÁ ARMATURA SE MECHANICKY NENASTAVUJE. Plynová armatura je multiplynová, nepřestavuje se. Doporučený připojovací přetlak plynu 2,0 kpa = 20 mbar (17 až 25 mbar). Max. přetlak na vstupu plynové armatury 65 mbar = 6,5 kpa. BEZPEČNOSTNÍ VENTIL MODULAČNÍ VENTIL VSTUP PLYNU VÝSTUP PLYNU 1 Vstup plynu ¾ 2 Měřící místo vstupní tlak plynu Ventil EV1 plynu bezpečnostní 3-4 (uzavírání ON/OFF) Ventil EV2 plynu uzavírací a modulační 5-6 (krokový). Modulace výkonu a vyrovnání tlaku. 7 Měřící místo výstupného tlaku plynu 8 Výstup plynu ¾ 9 Konektor napájení a řízení 10 Ukotvení plynového ventilu 1-3 : EV1 27 Ω, 6,5 Vdc 2-4 : EV2 60 Ω, 8 11 Vdc Strana 48 z 74

49 9.1. SYSTÉM KONTROLY SPALOVÁNÍ A REGULACE PLYNU Nastavení plynu je provedeno automaticky - řídící elektronikou. Řízení množství plynu je dáno díky měření velikosti ionizačnímu proudu a nastavení množství plynu procházejícího plynovým ventilem. PLYNOVÝ VENIL SE MECHANICKY NENASTAVUJE. Při uvedení do provozu: je nutné provést AUTOMATICKOU KALIBRACI (viz dále). Během provozu: systém průběžně kontroluje (prostřednictvím ionizačního proudu) a koriguje nastavení (použitím soustavy prvků ionizační elektroda, řídící elektronika a plynový ventil) Kontrola vstupního tlaku plynu Zapněte kotel na maximální výkon (prostřednictvím funkce Kominík maximální výkon TV), zkontrolujte tlak plynu v měřícím bodě viz obrázek. Tlak musí odpovídat hodnotě dle typu plynu, pro který je kotel navržen (viz tabulka níže). ZEMNÍ PLYN 17 až 25 mbar PROPAN 25 až 45 mbar SEŘÍZENÍ CO2 MAXIMÁLNÍ VÝKON (výkon pro TV) 1 Spusťte kotel na příslušný typ výkonu (funkce Kominík volba výkonu) RESET 10 sec Pořadí 1 pořadí 2 pořadí 3 Max výkon - TV Max. výkon top Min. výkon 2 Vyčkejte, dokud hodnota CO 2 nebude stabilní 3 Porovnejte hodnotu CO 2 měřenou s tabulkou uvedenou dále 4 5 Pokud hodnota měřená tabulce neodpovídá, je nutno provést korekci: Stiskni tlačítko OK, displej zobrazí nabídku pro korekci. Použitím otočného voliče topení je možno hodnotu CO2 upravit (v rozsahu o ± 0,5%). Pozn: Pro upravenou hodnotu CO 2 je nutné dokončit postup a provést 5 zapálení kotle. 6 Pro uložení nastavené korekce proveďte uložení stiskem tlačítka OK. Plyn Žádaná hodnota CO 2 12 kw 18 kw 25 kw 30 kw 35 kw G20 8,8 ± 0,7 % 8,8 ± 0,7 % 8,8 ± 0,7 % 8,8 ± 0,7 % 8,8 ± 0,7 % G30,G31 10,5 ± 1,0 % 10,5 ± 1,0 % 10,5 ± 1,0 % 10,5 ± 1,0 % 10,5 ± 1,0 % Uvedené hodnoty jsou hodnoty CO 2 ve stavu KOTEL UZAVŘEN KRYTEM, SYSTÉM SPALINY/VZDUCH ZCELA DOKONČEN. Strana 49 z 74

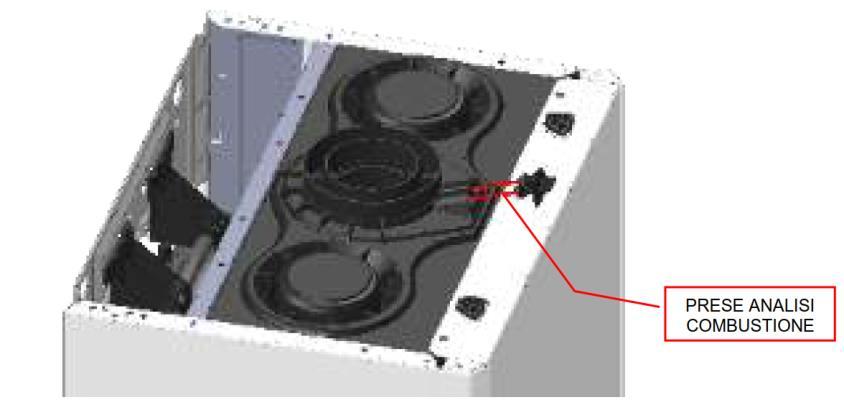

50 NASTAVENÍ ZAPALOVACÍHO VÝKONU Pro kontrolu a nastavení zapalovacího výkonu zobrazte nebo upravte parametr Výrobní nastavení je 60. Hodnota zapalovacího výkonu se mění podle výkonu kotle a druhu plynu. Hodnoty najdete v návodu k montáži!!! ODBĚRNÁ MÍSTA PRO SPALINY A VZDUCH Základní připojení odkouření je koaxiální 60/100 mm, nebo dělené odkouření 80/80 mm (výfuk středem, sání vlevo nebo vpravo). Místa pro analýzu spalování jsou vestavěné v hrdle odkouření ZAPALOVACÍ TRAFO Zapalovací trafo elektrody je integrováno na hlavní desce kotle. Strana 50 z 74

51 KOAXIÁLNÍ SYSTÉM Servis řada ADVANCE 10. SYSTÉM SPALINY / VZDUCH Základním připojením kotle pro systém vedení spaliny/vzduch je KONCENTRICKÝ SYSTÉM s ø 60/100. Pro systém 80/125 je nutno použít redukci. Pro systém 2x 80 je nutno použít redukci na výfuk a otevřít ø 80 pro přívod spalovacího vzduchu na kotli vlevo nebo vpravo. Otvory pro sání je nutno vyříznout. Pro vedení spaliny / vzduch je nutno respektovat max. délky vedení. Překročení max. délky nebo nestandardní průměry mohou vést k problémům při funkci kotle. V případě nestandardního vedení (délek, průměrů) je nutno provést kontrolní výpočet komína. Typ vedení C13 C33 C43 MAXIMÁLNÍ DÉLKA VEDENÍ SPALINY / VZDUCH 12 kw 25 kw 30 kw 35 kw B C13 C33 C B sání S1= výfuk S2 C13 29 = = = = 23 C33 38 = = = = 30 C43 29 = = = = 23 C13 18 = 18 7 = 7 6 = 6 7 = 7 C33 24 = = 10 9 = 9 9 = 9 C43 18 = 18 7 = 7 6 = 6 7 = 7 Sání S1 + výfuk S2 Rozměr trubky (mm) ø 60/100 ø 80/125 ø 80/80 ø 60/60 C ø 80/80 C ø 60/60 Sání 1m + výfuk S2 B ø 80 Strana 51 z 74

52 11. ELEKTRICKÝ A ELEKTRONICKÝ SYTÉM ŘÍDÍCÍ ELEKTRONIKA Kotel používá řídící elektronickou kartu GAL2EVO COND, která zajišťuje kompletní kontrolu kotle a uživatelského rozhraní s LCD displejem. Výrobcem je společnost BERTELI. Elektronická karta GAL2EVO COND je chráněna pojistkou 2 A, 250 V a přepěťovou ochranou VDR (varistor), která kartu chrání proti napájecím špičkám až do 275 V. Standardní napájecí napětí je 230 V s tolerancí +10% / -15% a není třeba rozlišovat mezi fází a nulovým vodičem. Přesto DOPORUČUJEME KONTROLOVAT ZAPOJENÍ FÁZE NULA a dodržovat WI-FI MODUL (DOPLNĚK) Jako doplněk hlavní karty může být instalována karta pro Wi-Fi komunikaci. Po propojení s hlavní kartou se aktivuje tlačítko WI-FI na displeji a kotel lze přihlásit do sítě. Venkovní čidlo je nutné. Jako termostat je pak možnou použít Expert Control. Strana 52 z 74

53 11.3. ELEKTRICKÉ SCHÉMA BK = černá RD = červená GR = zelená Bl = modrá Br = hnědá Wh = bílá 1. Teplotní čidlo výstup 2. Teplotní čidlo vrat 3. Snímač průtoku TV 4. Kontrola tlaku vody topení 5. Motor třícestný ventil 6. Plynový ventil 7. Čerpadlo modulační 8. Ventilátor modulační 9. Elektroda zapalovací/ionizační Strana 53 z 74

54 11.4. REGULACE Pro regulaci jsou připojitelná následující zařízení: TA1 - Pokojový termostat pro OKRUH 1 - beznapěťový kontakt (termostat, spínací hodiny, ); TA2 - Termostat 2 beznapěťový kontakt, jeho funkce může být volitelná na par 2 23 o 2 23 = 0: funkce havarijní čidlo (výroba) havarijní čidlo podlahy, havarijní čidlo odvodu kondenzátu, blokace kotle od zabezpečení,. o 223 = 1: funkce termostatu ON/OFF pro OKRUH 2 (termostat, spínací hodiny, ); BUS: Pokojové čidlo odporové; e-bus termostat Chaffoteaux nebo další BUS příslušenství SE venkovní čidlo ekvitermní regulace (z výroby bez propojení SOL čidlo na vstupu užitkové vody před kotlem (např. solární předehřev) TNK čidlo zásobníku typu: odpor (NTC dodávka kotle) nebo termostat ON/OFF (není dodávkou kotle) Pozor: nepracuje s Open-Therm regulací (regulace cizích výrobců s univerzálním rozhraním. Strana 54 z 74

55 11.5. KOMUNIKAČNÍ ROZHRANÍ PRO HYBRID A SOLAR MANAGER Pokud je ke kotli napojena regulace SOLAR manager nebo HYBRID manager resp. celé skupiny obsahující tyto regulace, objeví se po připojení na kotli poruchu Pro odstranění poruchy je nutno kotel doplnit o komunikační rozhraní a to mezi kotel a regulaci. Strana 55 z 74

56 11.6. AKTIVACE KARTY Wi-Fi V KOTLI Wi-Fi kartu je možno integrovat do kotle. Pak lze použít Expert Control v základním provedení. Po instalaci je nutno kartu aktivovat a připojit do domácí Wi-Fi sítě. Chcete-li aktivovat nabídku připojení Wi-Fi sítě, stiskněte tlačítko WI-FI na panelu. Dále jsou uveden parametry, které je možno z tohoto menu otevřít a nastavit. Strana 56 z 74

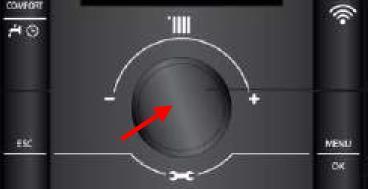

57 12. STUKTURA SERVISNÍHO MENU Vstup do servisní úrovně: 5 sec současně ESC a MENU/OK. Obrazovka nabídne 222. Voličem teploty topení je třeba změnit na kód 234 a potvrdit tlačítkem MENU/OK. VLOŽTE SERVISNÍ KÓD MENU (kompletní) 0 SÍŤ 0 2 Kontrola komunikační sítě BUS 0 4 Displej kotle 2 ZÁKLADNÍ PARAMETRY KOTLE 2 0 Nastavení teploty teplé vody 2 1 Parametry kotle 2 2 Základní nastavení kotle 2 3 Parametry kotle Parametry kotle Parametry teplé vody 2 6 Ruční řízení test relé 2 7 Testy a zkoušky 2 8 Reset MENU 2 na výrobní nastavení 4 PARAMETRY TOPENÍ OKRUH Nastavení teploty okruh Regulace okruh Diagnostika okruh 1 5 PARAMETRY TOPENÍ OKRUH 2 (jen pokud je Okruh 2) 5 0 Nastavení teploty okruh Regulace okruh Diagnostika okruh 2 6 PARAMETRY TOPENÍ OKRUH 3 (jen pokud je Okruh 3) 6 0 Nastavení teploty okruh Regulace okruh Diagnostika okruh 1 7 ZONE MANAGER (hydraulický modul) volitelné příslušenství 8 SERVISNÍ PARAMETRY kotel 8 0 Statistika Statistika Kotel 8 3 Teploty na kotli 8 4 Teploty zásobníku a soláru 8 5 Servis kontakt 8 6 Historie poruch 8 7 Doplňkové parametry 9 MULTIFUNKČNÍ RELÉ volitelné příslušenství 19 KONEKTIVITA připojení k Wi-Fi síti volitelné příslušenství VAL rychlý přístup k parametrům kotle (stav a teplota) ERR zobrazení 10 posledních poruch a to jako ERROR 0 až ERROR 9. Přepínání je možné voličem teploty PCB parametry důležité v případě výměny základní řídící elektroniky GAS parametry důležité v případě výměny plynové armatury, nebo potřeby seřízení a kalibrace SET parametry nastavení nebo omezení výkonu CAL parametry kalibrace spalování PROG nastavení aktuální data a času (pro záznam případných poruch) Tvorba jednoduchého časového programu pro teplou vodu viz str. Strana 57 z 74

58 Menu Podmenu parametr hodnota Servis řada ADVANCE Popis hodnota Poznámka Podrž současně 5 sec ESC a MENU/OK 222 změň otáčením 234 potvrď MENU/OK KOMUNIKACE 0 2 BUS sběrnice viditelné pouze na Expert Control Aktuální BUS sběrnice Zobrazení zařízení která jsou přítomna / nalezena v síti (zobrazení) 0=kotel 1=dálkové ovládání EXPERT Control 2=solární skupina SOLAR Manager 9=teplotní čidlo E-Bus (ZONE Control) 10=zónový regulátor ZONE Manager 0 3 Rozhraní systému viditelné pouze na Expert Control Okruh číslo 0: Expert Control jako zobrazovač (pro jaký okruh má fungovat BUS termostat) 1 až 6: číslo okruhu 1 Pokud 0: Expert Control bude sloužit jen jako zobrazovací jednotka a ne termostat Korekce teploty BUS termostatu -3,0 až +3,0 C Verze SW Bus termostatu (pouze zobrazení) Reset BUS termostatu (návrat k výrobnímu nastavení) OK = Rest, ESC = návrat 0 4 Displej kotle - viditelné pouze na displeji kotle Doba podsvícení displeje 0 až 10 min nebo 24 hodin (trvale) 10 2 PARAMETRY KOTLE 2 0 Obecné nastavení Teplota teplé vody nastavení také voličem teploty TV od 36 do 60 C průtok od 40 do 65 C - zásobník =OFF Funkce předehřev teplé vody - Comfort 1=ON =zemní plyn Typ plynu 1=propan, butan 2=G230 (v ČR se nepoužívá) 3=G130 (v ČR se nepoužívá) 2 1 Volné parametry nevyužito Výběr typu oběhového čerpadla (pouze pro výpočet spotřeby) 2 2 Nastavení - základní nastavení kotle Zapalovací výkon viz nastavení podle tabulky plyn 0=klasické 2.stupňové 1=nízkoenergetické, modulační 24 kw: 22 až 61 % 30 kw: 20 až 58 % 35 kw: 21 až 60 % 0= OFF (1:4) 1=ON (1:10) Vysoký poměr modulace 1:10 změna jen v případě výměny desky Volba funkce svorky TA2 0=funkce havarijní (např.podlaha) Funkce optimalizace topení SRA Ovládání také na displeji tlačítko SRA Zpoždění zapálení po sepnutí termostatu např. čekání na otevření zónového ventilu 1=termostat TA2 ON/OFF 0=vypnuto SRA 1=zapnuto SRA 0=bez zpoždění 1=10 sec 2=90 sec 3=210 sec dle druhu plynu Strana 58 z 74

59 Menu Podmenu parametr hodnota Servis řada ADVANCE Popis hodnota Poznámka = OFF není Hybrid Kotel Hybrid 1= ON je Hybrid =průtok 1=zásobník s čidlem NTC 2=zásobník s termostatem on/off nebo Způsob ohřevu vody kotlem jen topení 3=Serelia 4=Pharos 5= Niagara C dle kotle Výkon kotle jmenovitý 0 až 100 kw Využívá elektronika pro kontrolu spalování. V případě zadání mimo rozsah porucha 803 dle kotle 2 3 Topení 1 - parametry kotle Výkon topení nastavitelný v % 0 až 100 (%) 65 Nastavení dle velikosti / tepelné ztráty topení viz graf NÁVOD (0=min, 99=max) z par Max. výkon TUV v % 4 až 100 % Nastavení viz návod kotle Min výkon v % (minimum topení a TUV) 0 až 11 % Max. výkon topení v % 0 až 100 % =ručně Anticyklový interval pro topení 1=automaticky Doporučeno měnit pouze při výměně řídící elektroniky. Jinak neměnit! Délka anticyklového intervalu (pro 235=0) 0 až 7 minut Doběh čerpadla topení 0 až 16 min nebo CO (trvale) Otáčky čerpadla (NEPOUŽITO) jen pro klasické NEMODULOVANÉ T modulace čerpadla (NEPOUŽITO) ČERPADLO se středovým šroubem Topení 2 - parametry kotle =OFF 5 sec 0 Doběh ventilátoru po topení 1=ON 3 min až 60 min 16 Časová základna optimalizace (SRA) 0= funkce je neaktivní Funkce: pokud nedojde k vypnutí termostatem, zvýší kotel svou automaticky stanovenou teplotu o 4 C. Zvýšení proběhne max. 3x (celkem o 12 C). (neplatí pro podlahové topení) Max. otáčky čerpadla (pro max. výkon) 75 až 100 v % Min. otáčky čerpadla (pro min. výkon) 40 až par v % 40 Zejména pro podlahové topení minimum nutno zvednout!! Typ kontroly primárního okruhu způsob kontroly tlaku v topném systému Korekce venkovní teploty (pokud je venkovní čidlo připojeno) 0=rozdíl teplot 1=ON/OFF čidlo 2=plynulé čidlo Od -3 do +3 C Strana 59 z 74

60 Menu podmenu parametr hodnota Servis řada ADVANCE Popis Hodnota Poznámka 2 5 TV Teplá užitková voda (parametry) Funkce COMFORT pro teplou vodu Průtokový ohřev: 0=pouze průtok, bez předehřevu 1=předehřev jen v době nastavené časovým programem (návod k obsluze) 2=předehřev trvale, 24 hodin, 7 dní Necitlivost průtokového snímače TUV vypínací logika při TUV Doběh po TUV (čerpadlo+ ventilátor) 0=neaktivní 1=aktivní podle programu 0 2=aktivní trvale Zásobník: 0=zásobník nebude dohříván vůbec 1=dohřev zásobníku jen v době nastavené časovým programem (návod k obsluze) 2=zásobník dohříván trvale - 24 hodin, 7 dní 5 až (0,5 až 20 sec) 0=primární okruh 62 až 67 C 1 1=primární okruh T nastavená+4 C 0= doběh viz dále 0 1=s doběhem 3 minuty vždy 0= doběh: T výstup<75 C=5 sec, T výstup>75 C= 3 min (min.otáčky). Čerpadlo 30 sec Prodleva po TUV topení (anticykl po teplé vodě) 0 až 30 min Celectic (zásobník TV bez topného hadu, 0=OFF Celectic není ohřev vody přes deskový výměník) 1=ON Celectic ano Funkce Anti-legionela 0=OFF - vypnuto (jen pro 228=1 čidlo s bojlerem) 1=ON - zapnuto 1 T zásobníku <59 C (>100 hodin) a 257=1 přehřátí zásobníku na 60 C po dobu 60 minut opakování f-ce Antilegionela 24 až 480 hodin nebo 30 dní Manuální nastavení kotle test relé Aktivace manuálního módu (režimu) 0=OFF, 1=ON Ovládání čerpadla kotle (když 260=1) 0=OFF, 1=ON (na 10 min) Ovládání ventilátoru (když 260=1) 0=OFF, 1=ON (na 10 min) Ovládání třícestného ventilu 0=teplá voda 0 (přesun do polohy) (když 260=1) 1=topení Další zařízení 0-1 (dostupné jen Expert Control) Další zařízení (dostupné jen Expert Control) Testy a zkoušky Funkce KOMINÍK - TEST Potvrdit OK: volba výkonu voličem Aktivace RESET -10 sec, výkon voličem teploty. Automaticky OFF -10 min bez pohybu v menu TEST + -max.kotle TV, TEST+ -minimum kotle, TEST + - max.topení Funkce odvzdušnění Potvrdit OK Aktivace tlačítkem ESC - 5 sec Automatická kalibrace spalování - spuštění OK spuštění kalibrace / 2 8 Reset Menu Reset menu návrat k výrobnímu nastavení OK=ano pro Reset ESC=ne návrat zpět Strana 60 z 74

61 Menu podmenu parametr hodnota Servis řada ADVANCE Popis hodnota Poznámka 4 PARAMETRY OKRUH 1 TOPENÍ 4 0 Nastavení teploty referenční místnost pro Okruh 1 s termostatem BUS T DEN (komfortní) jen Expert Control 10 až 30 C T NOC (útlumová) jen Expert Control 10 až 30 C Pevná teplota topení funkční, pokud 4 21= Tprotimrazové ochrany - jen Expert Control (Místnost Okruh 1) Parametr 4 25 až 4 26 v C a v návaznosti na 4 20 (typ okruhu) 2 až 15 C Automatické přepínání LÉTO/ZIMA Okruh 1 ve spojení s Expert Control a u některých zařízení = OFF Automatické přepnutí LÉTI/ZIMA 1 = ON Teplota pro automatické přepnutí 0 až 30 C Časová prodleva pro přepnutí min Nastavení Okruh =20 až 45 C (nízkoteplotní) Typ topného okruhu 1=35 až 82 C (vysokoteplotní) Typ regulace topného okruhu 0=pevná teplota na par =termostat ON/OFF pouze Plná funkce čidel je jen v případě aktivní 2=E-bus termostat pouze funkce SRA. Pokud SRA vypnuto, pak 3= venkovní nebo 1 venkovní čidlo není aktivní a e-bus termostat jen jako ON/OFF. venkovní+termostat ON/OFF 4=E-bus termostat+venkovní čidlo Sklon ekvitermní křivky (podle 4 20) Od 0,2 do 1,0 0,6 (4 20 = 0) Od 1,0 do 3,5 1,5 (4 20 = 1) Podle venkovní teploty a zvolené topné křivky je automaticky vypočtena výstupní teplota topného okruhu. Křivku zvolte na základě typu budovy a topného systému Paralelní posun křivky ofset od -7 do +7 C (nízkoteplotní) 0 podle 420 od -14 do +14 C (vysokoteplotní) 0 Paralelním posunem změníte automaticky vypočtenou teplotu topení a tím i teplotu místnosti. Posun je možno provést také na panelu otáčením voličem teploty topení. Posun se zobrazí na displeji. Každý krok je cca posun o 1 C teploty místnosti. Strana 61 z 74

62 Menu podmenu parametr hodnota Servis řada ADVANCE Popis hodnota Poznámka Váha vnitřní e-bus termostat 0 až 20 (f-ce SRA musí být aktivní) 10 0=100 % venkovní čidlo, 0% vnitřní čidlo (ale pořád vypíná) 20=0 % venkovní čidlo, 100 % vnitřní termostat Max T Okruh 1 35 až 82 C (4 20 = 1) 82 podle 420 a f-ce SRA musí být aktivní 20 až 45 C (4 20 = 0) Min T Okruh 1 podle 420 a f-ce SRA musí být aktivní 35 až 82 C (4 20 = 1) až 45 C (4 20 = 0) Diagnostika Okruh 1 aktivní jen regulací ZONE Control (samostatně nebo jako součást modulu) T místnosti měřená Okruh 1 čtení, jen s Expert Control / T místnosti nastavená Okruh 1 čtení, jen s Expert Control / T výstup Okruh 1 čtení, jen s ZONE Control / T vrat Okruh 1 čtení, jen s ZONE Control / Termostat Okruh 1 - stav 0=OFF čtení, jen s ZONE Control 1=ON / Čerpadlo Okuh 1 - stav čtení, jen s ZONE Control / 4 4 Nastavení Okruh 1 aktivní jen regulací ZONE Control (jako součást hydraulického modulu) Čerpadlo Okruh 1 typ modulace čerpadla 0 = konstantní otáčky 1 = modulace podle T 2= modulace podle tlaku T pro modulaci čerpadla 4 až 25 C Konstantní otáčky čerpadla (pro 4 40=0) 20 až 100 % 5 PARAMETRY OKRUH 2 TOPENÍ 5 0 Nastavení teploty referenční místnost pro Okruh 2 s termostatem BUS T DEN (komfortní) jen Expert Control 10 až 30 C T NOC (útlumová) jen Expert Control 10 až 30 C Pevná teplota topení funkční, pokud 5 21= T protimrazové ochrany - jen Expert Control (Místnost Okruh 2) Parametr 5 25 až 5 26 v C a v návaznosti na 5 20 (typ okruhu) 2 až 15 C Automatické přepínání LÉTO/ZIMA okruh 2 ve spojení s Expert Control a u některých zařízení = OFF Automatické přepnutí LÉTI/ZIMA 1 = ON Teplota pro automatické přepnutí 0 až 30 C Časová prodleva pro přepnutí 0 až 300 min Nastavení Okruh =20 až 45 C (nízkoteplotní) Typ topného okruhu 1=35 až 82 C (vysokoteplotní) =pevná teplota na par. 502 Typ regulace topného okruhu 1=termostat ON/OFF pouze Plná funkce čidel jen v případě aktivní funkce 2=E-bus termostat pouze SRA. 3= venkovní nebo Pokud SRA vypnuto, pak venkovní čidlo není venkovní+termostat ON/OFF aktivní a e-bus termostat jen jako ON/OFF. 5=E-bus termostat+venkovní Strana 62 z 74

63 Menu podmenu parametr hodnota Servis řada ADVANCE Popis hodnota Poznámka 0,2 až 1,0 (5 20 = 0) 0,6 Sklon ekvitermní křivky (podle 5 20) 1,0 až 3,5 (5 20 = 1) 1,5 Podle venkovní teploty a zvolené topné křivky je automaticky vypočtena výstupní teplota topného okruhu. Křivku zvolte na základě typu budovy a topného systému Paralelní posun křivky ofset podle 520 od -7 do +7 C (nízkoteplotní) od -15 do +15 C (vysokoteplotní) Popis viz Váha vnitřní e-bus termostat 0 až 20 (f-ce SRA musí být aktivní) 10 0=100 % venkovní čidlo, 0% vnitřní čidlo (ale pořád vypíná) 20=0 % venkovní čidlo, 100 % vnitřní termostat Max T Okruh 2 35 až 82 C (5 20 = 1) 82 podle 520 a f-ce SRA musí být aktivní 20 až 45 C (5 20 = 0) Min T Okruh 2 podle 520 a f-ce SRA musí být aktivní 35 až 82 C (5 20 = 1) až 45 C (5 20 = 0) Diagnostika Okruh 2 aktivní jen regulací ZONE Control (jako součást hydraulického modulu) T místnosti měřená Okruh 2 čtení, jen s Expert Control / T místnosti nastavená Okruh 2 čtení, jen s Expert Control / T výstup Okruh 2 čtení, jen s ZONE Control / T vrat Okruh 2 čtení, jen s ZONE Control / Stav okruhu 2 termostat ON / OFF čtení / Čerpadlo Okuh 2 - stav ON / OFF čtení / 5 4 Nastavení Okruh 2 aktivní jen regulací ZONE Control (jako součást hydraulického modulu) Čerpadlo Okruh 2 typ modulace čerpadla 0 = konstantní otáčky 1 = modulace podle T 2= modulace podle tlaku T pro modulaci čerpadla 4 až 25 C Konstantní otáčky čerpadla (pro 5 40=0) 20 až 100 % 6 PARAMETRY OKRUH 3 TOPENÍ 6 0 Nastavení teploty referenční místnost pro Okruh 3 s termostatem BUS T DEN (komfortní) jen Expert Control 10 až 30 C T NOC (útlumová) jen Expert Control 10 až 30 C Pevná teplota topení funkční, pokud 6 21= T protimrazové ochrany - jen Expert Control (Místnost Okruh 3) Parametr 6 25 až 6 26 v C a v návaznosti na 6 20 (typ okruhu) 2 až 15 C Automatické přepínání LÉTO/ZIMA Okruh 3 ve spojení s Expert Control a u některých zařízení = OFF Automatické přepnutí LÉTI/ZIMA 1 = ON Teplota pro automatické přepnutí 0 až 30 C Časová prodleva pro přepnutí 0 až 300 min Strana 63 z 74

64 Menu podmenu parametr hodnota Servis řada ADVANCE Popis hodnota Poznámka 6 2 Nastavení Okruh Typ topného okruhu =20 až 45 C (nízkoteplotní) 1=36 až 82 C (vysokoteplotní) 0=pevná teplota na par. 602 Typ regulace topného okruhu 1=termostat ON/OFF pouze Plná funkce čidel jen v případě aktivní funkce 2=E-bus termostat pouze SRA. 3= venkovní nebo Pokud SRA vypnuto, pak venkovní čidlo není venkovní+termostat ON/OFF aktivní a e-bus termostat jen jako ON/OFF. 6=E-bus termostat+venkovní 0,2 až 1,0 (6 20 = 0 nízkoteplotní) Sklon ekvitermní křivky 1,0 až 3,5 (6 20 = 1 vysokoteplotní) Podle venkovní teploty a zvolené topné křivky je automaticky vypočtena výstupní teplota topného okruhu. Křivku zvolte na základě typu budovy a topného systému Paralelní posun křivky ofset podle 620 od -7 do +7 C (nízkoteplotní) od -14 do +14 C (vysokoteplotní) Popis viz Váha vnitřní e-bus termostat 0 až 20 (f-ce SRA musí být aktivní) 10 0=100 % venkovní čidlo, 0% vnitřní čidlo (ale pořád vypíná) 20=0 % venkovní čidlo, 100 % vnitřní termostat Max T Okruh 3 36 až 82 C (6 20 = 1) 82 podle 420 a f-ce SRA musí být aktivní 20 až 46 C (6 20 = 0) Min T Okruh 3 podle 420 a f-ce SRA musí být aktivní 1 1 0,6 1,5 36 až 82 C (6 20 = 1) až 46 C (4 20 = 0) Diagnostika Okruh T místnosti měřená Okruh 3 čtení, jen s Expert Control / T místnosti nastavená Okruh 3 čtení, jen s Expert Control / T výstup Okruh 3 čtení, jen s ZONE Control / T vrat Okruh 3 čtení, jen s ZONE Control / Stav okruhu 3 termostat ON / OFF čtení / Čerpadlo Okuh 3 stav ON / OFF čtení / 6 4 Nastavení Okruh 3 aktivní jen regulací ZONE Control (jako součást hydraulického modulu) Čerpadlo Okruh 3 typ modulace čerpadla T pro modulaci čerpadla 4 až 26 C Konstantní otáčky čerpadla (pro 6 40=0) 20 až 100 % 0 = konstantní otáčky 1 = modulace podle T 2= modulace podle tlaku (par. 520=0) (par. 520=1) Strana 64 z 74

65 Menu podmenu parametr hodnota Servis řada ADVANCE Popis hodnota Poznámka 7 ZONE MANAGER nebo HYDRAULICKÝ MODUL 7 1 Manuální režim ZONE manager 1 (hydraulické okruhy) Aktivace manuálního režimu 0: Off / 1: On Aktivace čerpadla TO1 (Parametr 710 =1) 0: Off / 1: On (protočení TO na 10 min) Aktivace čerpadla TO2 (Parametr 710 =1) 0: Off / 1: On (protočení TO na 10 min) Aktivace čerpadla TO3 (Parametr 710 =1) 0: Off / 1: On (protočení TO na 10 min) Aktivace směšovacího ventilu TO2 (Parametr 710 =1) Aktivace směšovacího ventilu TO3 (Parametr 710 =1) 7 2 Nastavení - ZONE manager Hydraulické schéma ΔT mezí výstupem TO a výstupem kotle AT= +7 C pro TO; BT= +5 C pro TO Nastavení funkce výstupu 0: Off 1: Otevření (přestavení na 10 min) 2: Zavření (přestavení na 10 min) 0: Off 1: Otevření (protočení TO na 10 min) 2: Zavření (protočení TO na 10 min) 0: není definován 1: MCD 2: MULTI II 1x směšovaný 3: MULTI III 2x směšovaný 4: MONO I 1x čerpadlový 5: MONO II 2x čerpadlový 6: MONO III 3x čerpadlový 1 40 (v C) - konkrétní převýšení 0= ΔT mění se dle typu a počtu TO s požadavkem na topení 0: Požadavek na topení (od jakéhokoliv termostatu) bezpotenciálový 1: Ovládání externího čerpadla 2: Alarm (kontakt se zavře v případě poruchy TO přehřátí) pro regulaci samostatně Korekce venkovního čidla -3 až 3 C Poruchy ZONE manager Posledních 10 poruch modulu 1 pouze čtení / Vymazání seznamu poruch modulu 1 ANE: stiskněte tlačítko OK NE: stiskněte tlačítko ESC / Posledních 10 poruch modulu 2 pouze čtení / Vymazání seznamu poruch modulu 2 ANE: stiskněte tlačítko OK NE: stiskněte tlačítko ESC / 7 9 Reset MENU ZONE manager Návrat do nastavení z výroby modulu 1 AN0: stiskněte tlačítko OK NE: stiskněte tlačítko ESC / Návrat do nastavení z výroby modulu 2 ANE: stiskněte tlačítko OK NE: stiskněte tlačítko ESC / 0 0 Strana 65 z 74

66 Menu podmenu parametr Hodnota Servis řada ADVANCE Popis hodnota Poznámka 8 SERVISNÍ PARAMETRY - kotel 8 0 Statistika Počet cyklů třícestného ventilu (h x 10) pouze zobrazení / Čas chodu čerpadla (hx10) pouze zobrazení / Počet cyklů čerpadla (n x 10) pouze zobrazení / Čas provozu kotle (h x 10) pouze zobrazení / Čas chodu ventilátoru (h x 10) pouze zobrazení / Počet cyklů ventilátoru (n x 10) pouze zobrazení / Počet zapálení topení (n x10) pouze zobrazení / Počet zapálení TV (n x 10) pouze zobrazení / 8 1 Statistika Čas hoření pro topení (h x 10) pouze zobrazení / Čas hoření teplá voda (h x 10) pouze zobrazení / Počet ztráta plamene (n x 10) pouze zobrazení / Počet zapalovacích cyklů (n x 10) pouze zobrazení / Průměrná délka hoření topení (min) pouze zobrazení / 8 2 Kotel Stupeň modulace čerpadla pouze zobrazení (jen na Expert Control) / Stav ventilátoru 0=OFF / 1=ON / Otáčky ventilátoru (x 100/min) pouze zobrazení / Stav čerpadla pouze zobrazení / Pozice třícestného ventilu 0 = teplá voda / 1 = topení (zobrazení) / Průtokové čidlo teplé vody 0=OFF / 1=ON / Modulace čerpadla v % / Aktuální výkon kotle v kw / 8 3 Teplota kotle Požadovaná / nastavená teplota topení pouze zobrazení / Výstupní teplota NTC1 pouze zobrazení / Teplota zpátečka NTC2 pouze zobrazení / Teplota za deskový výměníkem pouze zobrazení kotle vybavené / Teplota venkovní (jen pokud je aktivní) pouze zobrazení / 8 4 Teplota zásobníku a solární teploty Teplota zásobníku - odpor pouze zobrazení / Teplota na vstupu studené vody do kotle pouze zobrazení / Jen pokud je připojeno čidlo SOL na vstup studené vody do kotle (TUV předehřátá na vstupu kotle) 8 5 Servis, údržba Čas do příští plánované údržby Po vypršení bude zobrazena porucha 3P9 0 až 60 měsíců Upozornit na plánovanou údržbu 0=OFF / 1=ON RESET - vynulovat výstrahu na displeji o plánované údržbě Verze HW desky Verze SW desky OK=ano ESC=ne Strana 66 z 74

67 Menu podmenu parametr Hodnota Servis řada ADVANCE Popis hodnota Poznámka 8 6 Historie poruch posledních poruch Od ERR0 do ERR9 Parametr zobrazí 10 posledních poruch včetně pořadí, kódu poruchy, data poruchy. Zobrazení probíhá v následující postupně probíhající sekvenci: ERR 0 pořadí poruchy, 108 kód poruchy, - - / den a měsíc poruchy*, rok poruchy * * - Pracuje pouze za předpokladu, že v menu TIME máte dobře nastavený aktuální čas. Pokud čas není nastaven, nezobrazuje se vůbec RESET - vynulovat historii poruch OK=ano / ESC=ne Doplňkové parametry Stav průtokového čidla TV ON / OFF / : plamen nevidím Ionizace plamene signalizace přítomnosti 1: plamen vidím / 9 MULTIFUNKČNÍ RELÉ Nastavení pro multifunkční relé - samostatný návod 19 KONFIGURACE KONEKTIVITY Wi-Fi připojení viditelné pouze na Expert Control 19 0 Konfigurace konektivity ON/OFF funkce Wi-Fi 0= OFF / 1 = ON Konfigurace sítě Stiskni OK pro aktivaci AP / Jednotka začne vysílat na dobu 10 minut vytvoří přístupový bod pro vyhledání sítě a zadání hesla domácí Wi-Fi sítě ke které se má přihlásit Čas podle internetu 0= OFF / 1 = ON Venkovní čidlo z internetu 0= OFF / 1 = ON Jen s termostatem Wi-Fi SMART Korekce venkovního čidla -3 až +3 C Control Link INFO o konektivitě (připojení na Wi-Fi) : OFF (vypnuto na ) 1: inicializace připojování 2: nečinný (proběhla inicializace, ale není spojení s žádnou sítí) 3: vytváření AP (přístupového bodu) Stav připojení 4: režim AP vysílání 5: probíhá připojení Wi-Fi 6: připojení k Wi-Fi routeru proběhlo, ale není připojení k internetu 7: probíhá cloudové spojení probíhá připojování ke službě ChaffoLink 8: cloud připojen správně připojeno se službě Chaffolink 9: chyba Wi-Fi brána ON, během připojování nebo provozu došlo k chybě Síla signálu Wi-Fi v % / Stav aktivace ChaffoLink 0: není připojen brána nikdy nedala žádost k registraci na ChaffoLink 1: není aktivní brána dala žádost k připojení na ChaffiLink, ale aktivace nedokončena 2: aktivní brána je připojena a aktivována na Chaffolink Sériové číslo brány číslo pod kterým se přihlašuje / : inicializace inicializace na novou aktualizaci Stav aktualizace SW 1: čeká na aktualizaci - brána správně pracuje a aktualizuje 2: aktualizace mikro 1 fáze 1 aktualizace mikroprocesor 3: aktualizace mikro 2 fáze 2.- wi-fi modul Strana 67 z 74

68 Funkční pouze s termostatem Wi-Fi SMART Control Link Menu podmenu parametr Hodnota Servis řada ADVANCE Popis hodnota Poznámka Venkovní teplota z internetu pouze čtení Zobrazit předpověď počasí z internetu pouze čtení 0: Není k dispozici 1/129: Jasno / Zataženo 2/130: proměnná / noční proměnná 3/131: Zataženo / Zataženo 4/132: Déšť / Déšť 5/133: Temporální / Temporální v noci 6/134: Sníh / sníh v noci 7/135: mlha / noční mlha 8/13: Vítr / větrná noc (jen pro čtení) 19 2 RESET pro konektivitu (připojení Wi-Fi) Nová konfigurace / MENU PROG (TIME) Není dostupné po připojení dálkového ovládání EXPERT CONTROL HOUR ČAS stiskněte tlačítko MENU/OK a voličem teploty (6) nastavte aktuální čas DATE DATUM stiskněte tlačítko MENU/OK DAY DEN - stiskněte tlačítko MENU/OK a voličem teploty (6) nastavte aktuální datum MONTH MĚSÍC - stiskněte tlačítko MENU/OK a voličem teploty (6) nastavte aktuální měsíc YEAR ROK - stiskněte tlačítko MENU/OK a voličem teploty (6) nastavte aktuální měsíc TIMER PROGRAM stiskněte tlačítko MENU/OK a voličem teploty (6) vyberte jeden z předpřipravených programů pro ohřev teplé vody PROG 1 celodenní 6:00 22:00 Teplá voda aktivní (ohřev zásobníku) PROG 2 s obědem Teplá voda aktivní (ohřev zásobníku) PROG 3 bez oběda Teplá voda aktivní (ohřev zásobníku) 6:00 8:00 12:00-16:00 17:00-22:00 6:00 8:00 16:00-22:00 Strana 68 z 74

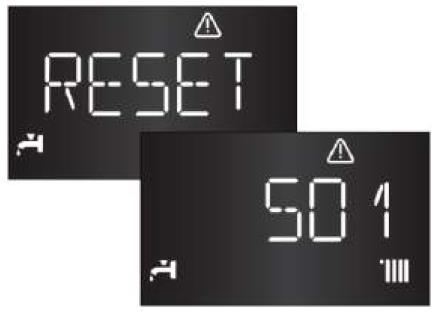

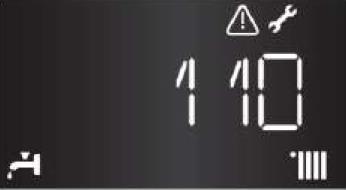

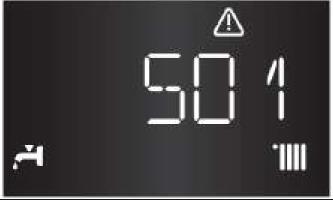

69 13. PORUCHOVÉ KÓDY BEZPEČNOSTÍ SYSTÉMY KOTLE Kotel rozlišuje tří základní druhy poruchy: o BLOKACE kotle nutno odblokovat tlačítkem RESET o ODSTAVENÍ kotle bez Resetu; po odstranění příčiny se kotel automaticky rozběhne o SIGNALIZACE stavu bez blokace nebo odstavení; signalizace nesprávné funkce která nevypne kotel nebo aktuálního stavu kotle SIGNALIZACE ODSTAVENÍ BLOKACE BLOKACE - ZOBRAZENÍ RESET ODSTRANĚNÍ KÓDY PORUCH Poruchy jsou kódovány a rozděleny do 7 skupin poruch: 1- Primární okruh 2- Okruh teplé vody 3- Elektronická karta vnitřní poruchy 4- Elektronická karta komunikace 5- Zapálení a kontrola plamene 6- Přívod vzduchu odvod spalin 7- Topné okruhy volitelné příslušenství 8- Systém kontroly spalování Strana 69 z 74
