ZÁKLADNÍ VÝROBNÍ PROGRAM BASIC MANUFACTURING PROGRAMME GRUNDPRODUKTIONSPROGRAMM

Transkript

1 1

2 4

3 ZÁKLADNÍ VÝROBNÍ PROGRAM BASIC MANUFACTURING PROGRAMME GRUNDPRODUKTIONSPROGRAMM Příklad: Example: CODE: 10010, Beispiel: Tyto vrtáky jsou vedeny skladem ve vyráběném rozsahu po 0,5 mm. Min. množství na objednávce je 10 ks od každého typorozměru. These drills are stocked in the manufactured range by 0,5 mm. Minimum quantity for order confirmation is 10 pcs for every typified size. Diese Bohrer werden auf Lager in dem hergestellten Bereich zu 0,5 mm eingelagert. Mindestmenge für die Auftragsbestätigung ist 10 St. für jedes Typenmaß. SPECIÁLNÍ VÝROBNÍ PROGRAM SPECIAL MANUFACTURING PROGRAMME SONDERPRODUKTIONSPROGRAMM Příklad: Example: Beispiel: CODE: 20040, 10045, Tyto vrtáky jsou vyráběny pouze na zvláštní objednávku při minimálním počtu 100 ks na každý typorozměr. These drills are only custom-made with minimum number of 100 pcs for every typified size. Diese Bohrer werden nur auf Sonderbestellung mit einer minimalen Anzahl von 100 St. für jedes Typenmaß hergestellt. 7

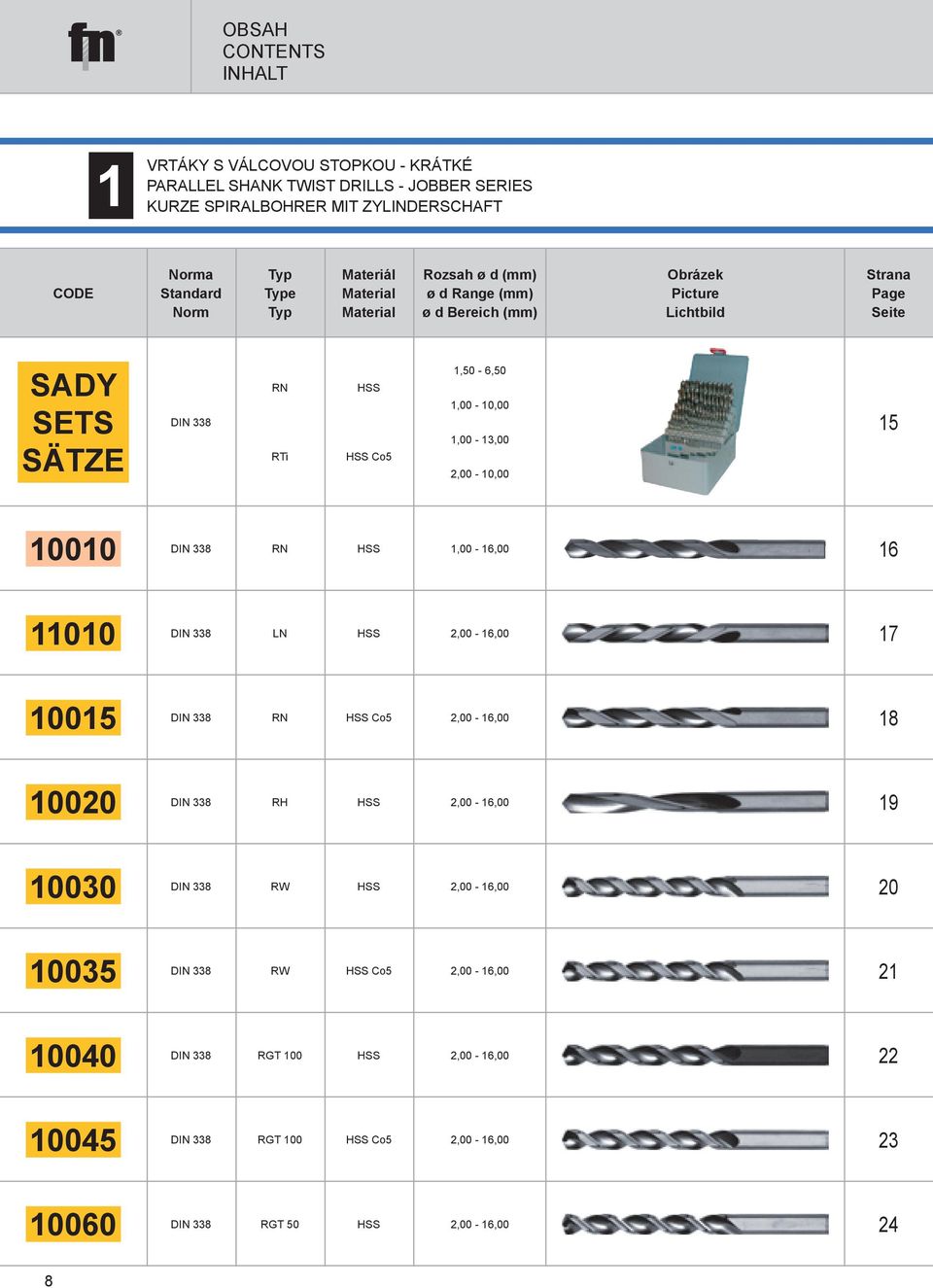

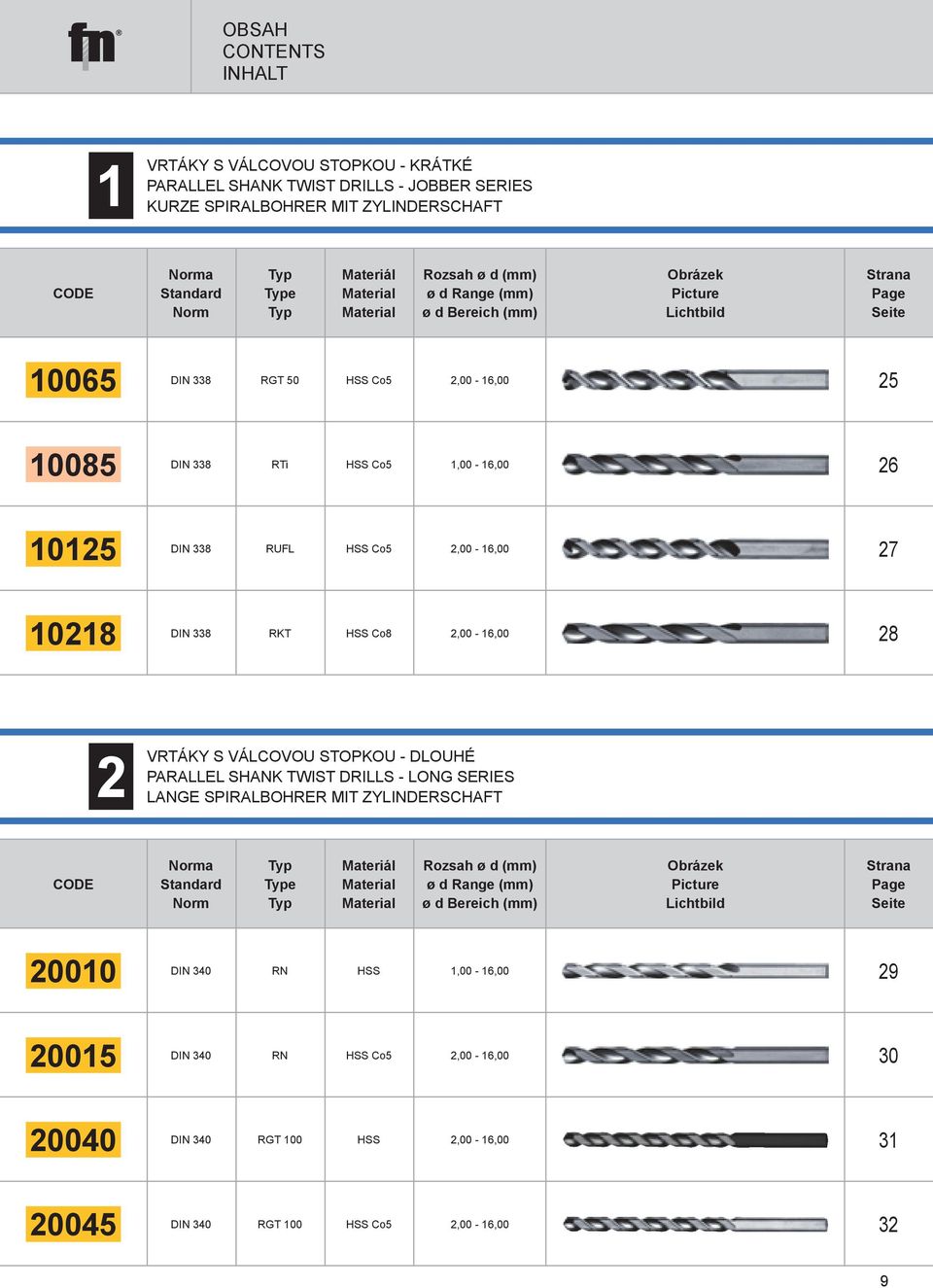

4 OBSAH CONTENTS INHALT 1 VRTÁKY S VÁLCOVOU STOPKOU - KRÁTKÉ PARALLEL SHANK TWIST DRILLS - JOBBER SERIES KURZE SPIRALBOHRER MIT ZYLINDERSCHAFT CODE Norma Standard Norm Typ Type Typ Materiál Material Material Rozsah ø d (mm) ø d Range (mm) ø d Bereich (mm) Obrázek Picture Lichtbild Strana Page Seite SADY SETS SÄTZE 1,50-6,50 RN 1,00-10,00 DIN ,00-13,00 RTi Co5 2,00-10, DIN 338 RN 1,00-16, DIN 338 LN 2,00-16, DIN 338 RN Co5 2,00-16, DIN 338 2,00-16, DIN 338 RW 2,00-16, DIN 338 RW Co5 2,00-16, DIN 338 RGT 100 2,00-16, DIN 338 RGT 100 Co5 2,00-16, DIN 338 RGT 50 2,00-16,

5 OBSAH CONTENTS INHALT 1 VRTÁKY S VÁLCOVOU STOPKOU - KRÁTKÉ PARALLEL SHANK TWIST DRILLS - JOBBER SERIES KURZE SPIRALBOHRER MIT ZYLINDERSCHAFT CODE Norma Standard Norm Typ Type Typ Materiál Material Material Rozsah ø d (mm) ø d Range (mm) ø d Bereich (mm) Obrázek Picture Lichtbild Strana Page Seite DIN 338 RGT 50 Co5 2,00-16,00 25 DIN 338 RTi Co5 1,00-16, DIN 338 RUFL Co5 2,00-16, RKT Co8 2,00-16,00 DIN VRTÁKY S VÁLCOVOU STOPKOU - DLOUHÉ PARALLEL SHANK TWIST DRILLS - LONG SERIES LANGE SPIRALBOHRER MIT ZYLINDERSCHAFT CODE Norma Standard Norm Typ Type Typ Materiál Material Material Rozsah ø d (mm) ø d Range (mm) ø d Bereich (mm) Obrázek Picture Lichtbild Strana Page Seite DIN 340 RN 1,00-16,00 29 DIN 340 RN Co5 2,00-16, DIN 340 RGT 100 2,00-16, RGT 100 Co5 2,00-16,00 DIN

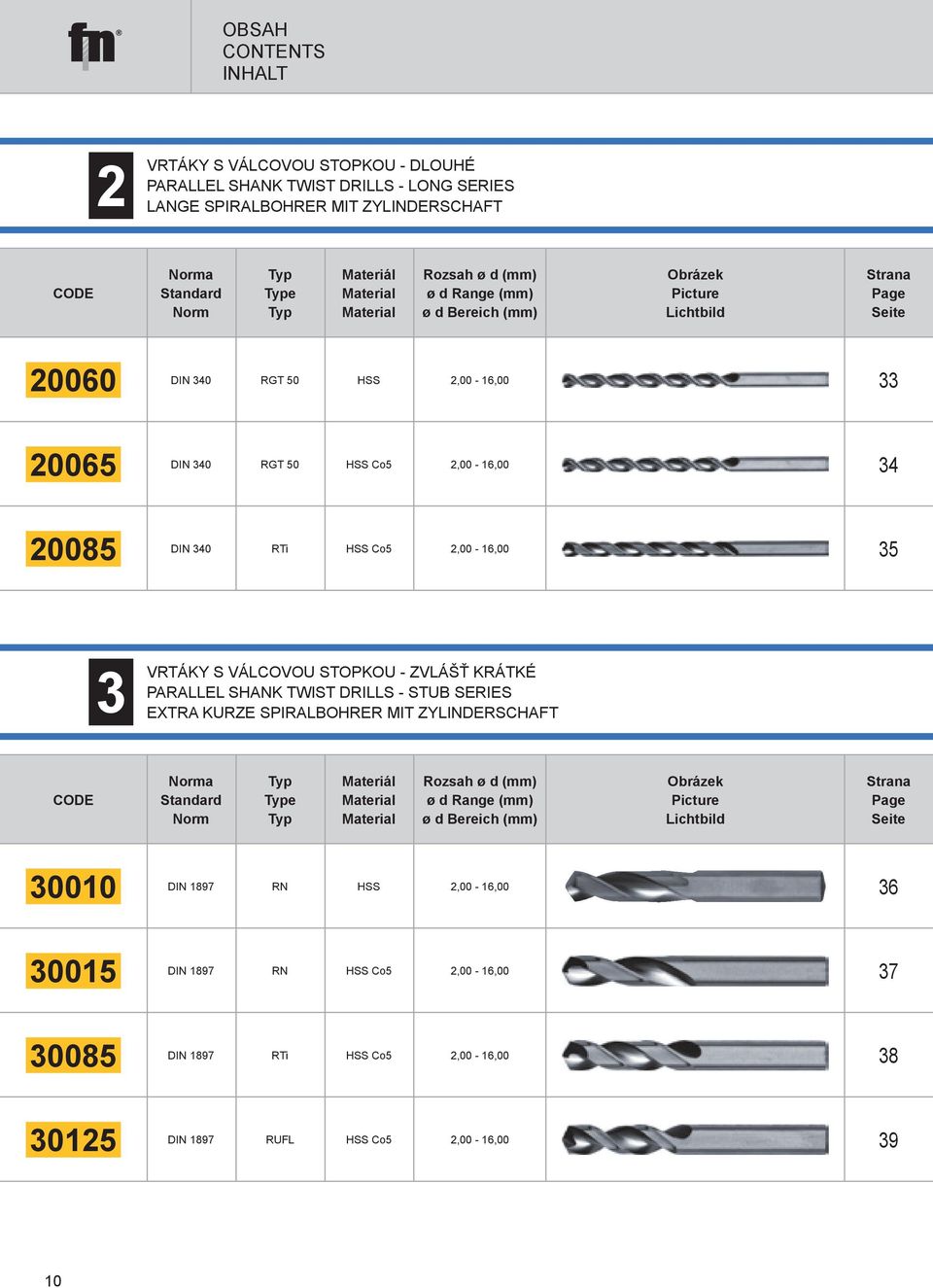

6 OBSAH CONTENTS INHALT 2 VRTÁKY S VÁLCOVOU STOPKOU - DLOUHÉ PARALLEL SHANK TWIST DRILLS - LONG SERIES LANGE SPIRALBOHRER MIT ZYLINDERSCHAFT CODE Norma Standard Norm Typ Type Typ Materiál Material Material Rozsah ø d (mm) ø d Range (mm) ø d Bereich (mm) Obrázek Picture Lichtbild Strana Page Seite RGT 50 2,00-16,00 DIN DIN 340 RGT 50 Co5 2,00-16,00 34 DIN 340 RTi Co5 2,00-16, VRTÁKY S VÁLCOVOU STOPKOU - ZVLÁŠŤ KRÁTKÉ PARALLEL SHANK TWIST DRILLS - STUB SERIES EXTRA KURZE SPIRALBOHRER MIT ZYLINDERSCHAFT CODE Norma Standard Norm Typ Type Typ Materiál Material Material Rozsah ø d (mm) ø d Range (mm) ø d Bereich (mm) Obrázek Picture Lichtbild Strana Page Seite DIN 1897 RN 2,00-16,00 36 DIN 1897 RN Co5 2,00-16,00 37 DIN 1897 RTi Co5 2,00-16, DIN 1897 RUFL Co5 2,00-16,

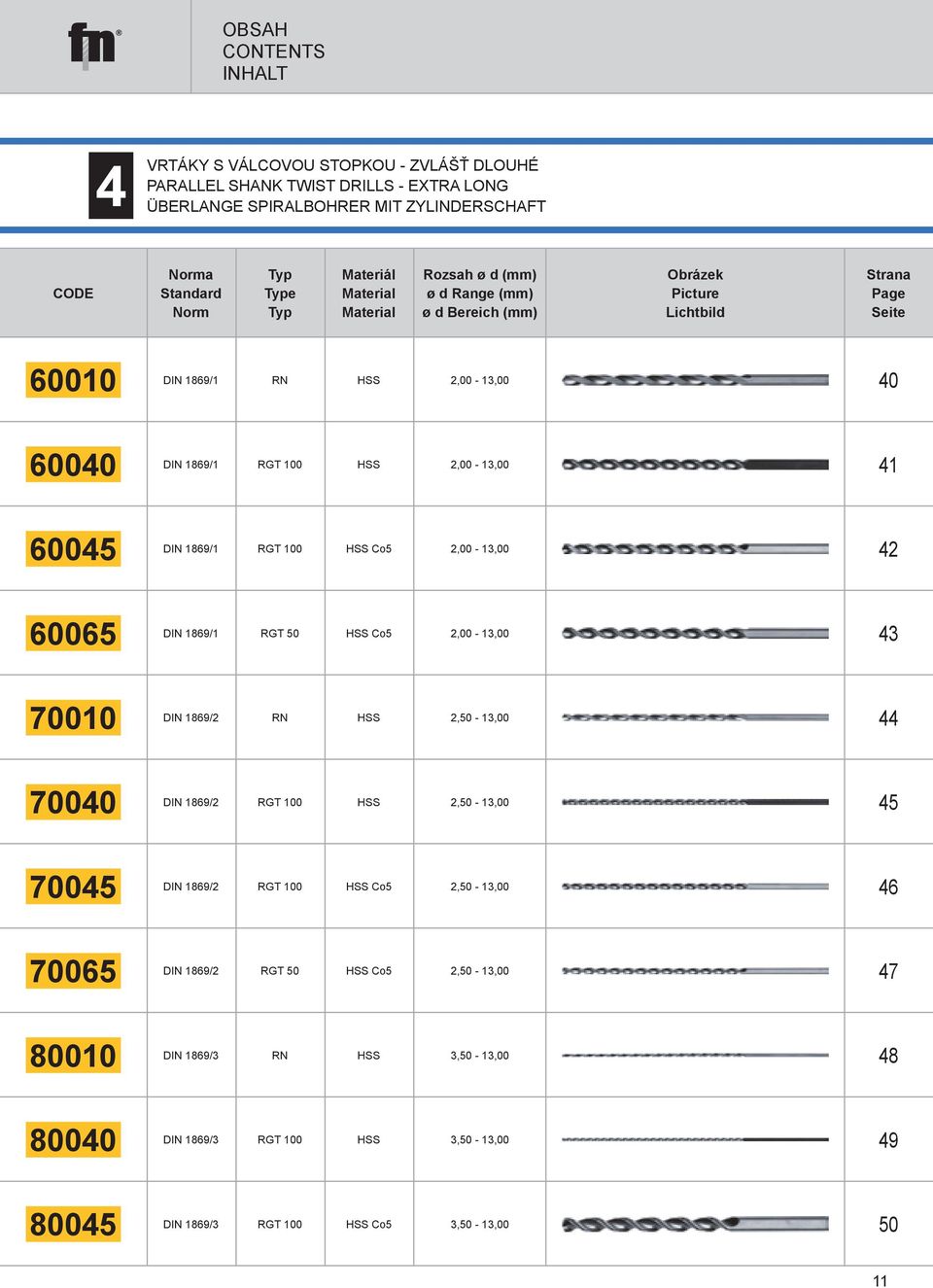

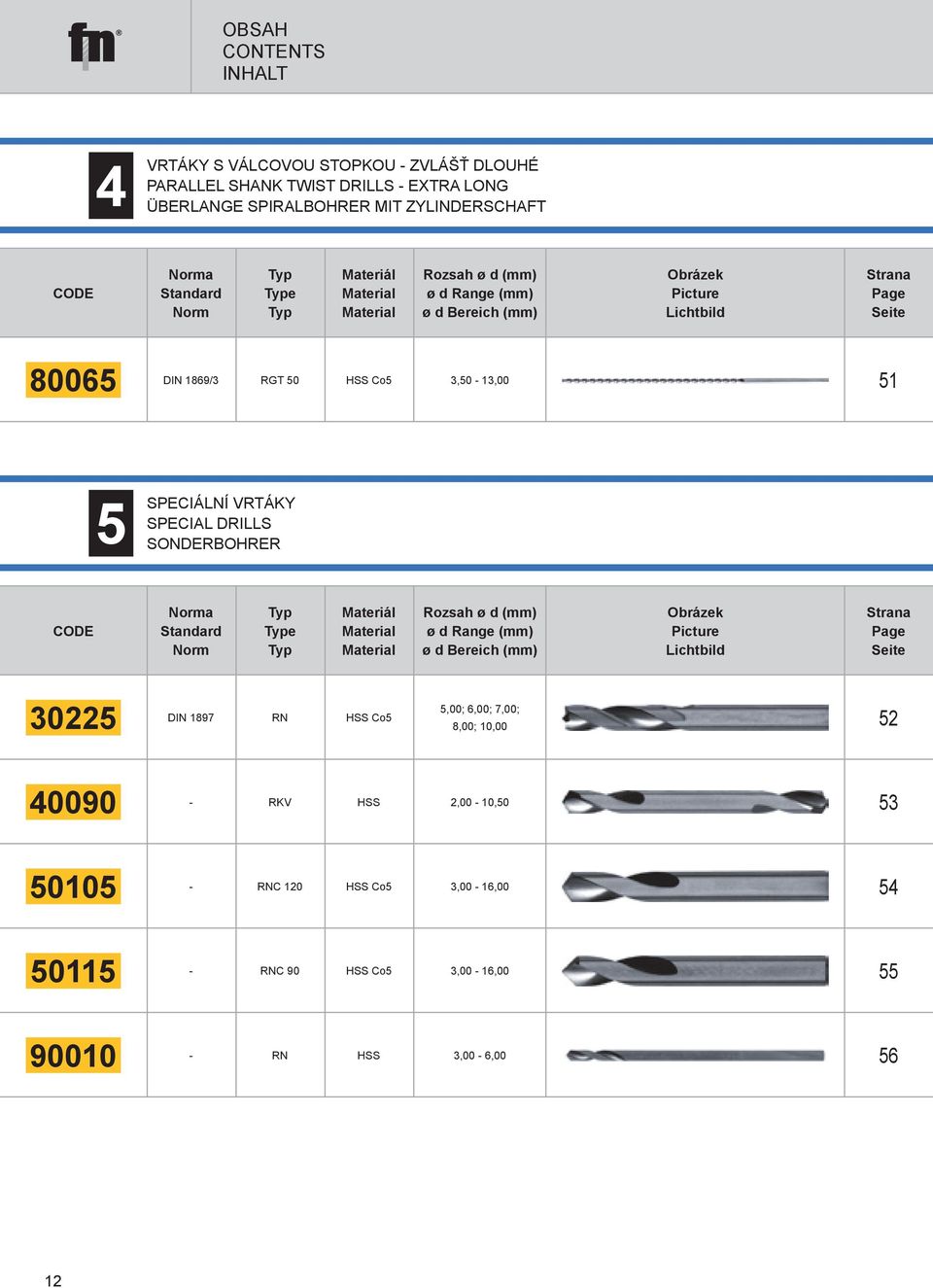

7 OBSAH CONTENTS INHALT 4 VRTÁKY S VÁLCOVOU STOPKOU - ZVLÁŠŤ DLOUHÉ PARALLEL SHANK TWIST DRILLS - EXTRA LONG ÜBERLANGE SPIRALBOHRER MIT ZYLINDERSCHAFT CODE Norma Standard Norm Typ Type Typ Materiál Material Material Rozsah ø d (mm) ø d Range (mm) ø d Bereich (mm) Obrázek Picture Lichtbild Strana Page Seite DIN 1869/1 RN 2,00-13,00 40 DIN 1869/1 RGT 100 2,00-13, DIN 1869/1 RGT 100 Co5 2,00-13, RGT 50 Co5 2,00-13,00 DIN 1869/ RN 2,50-13,00 DIN 1869/ RGT 100 2,50-13,00 DIN 1869/ RGT 100 Co5 2,50-13,00 DIN 1869/ RGT 50 Co5 2,50-13,00 DIN 1869/ RN 3,50-13,00 DIN 1869/ RGT 100 3,50-13,00 DIN 1869/ RGT 100 Co5 3,50-13,00 DIN 1869/

8 OBSAH CONTENTS INHALT 4 VRTÁKY S VÁLCOVOU STOPKOU - ZVLÁŠŤ DLOUHÉ PARALLEL SHANK TWIST DRILLS - EXTRA LONG ÜBERLANGE SPIRALBOHRER MIT ZYLINDERSCHAFT CODE Norma Standard Norm Typ Type Typ Materiál Material Material Rozsah ø d (mm) ø d Range (mm) ø d Bereich (mm) Obrázek Picture Lichtbild Strana Page Seite DIN 1869/3 RGT 50 Co5 3,50-13, SPECIÁLNÍ VRTÁKY SPECIAL DRILLS SONDERBOHRER CODE Norma Standard Norm Typ Type Typ Materiál Material Material Rozsah ø d (mm) ø d Range (mm) ø d Bereich (mm) Obrázek Picture Lichtbild Strana Page Seite ,00; 6,00; 7,00; DIN 1897 RN Co5 8,00; 10, RKV 2,00-10, RNC 120 Co5 3,00-16, RNC 90 Co5 3,00-16, RN 3,00-6,

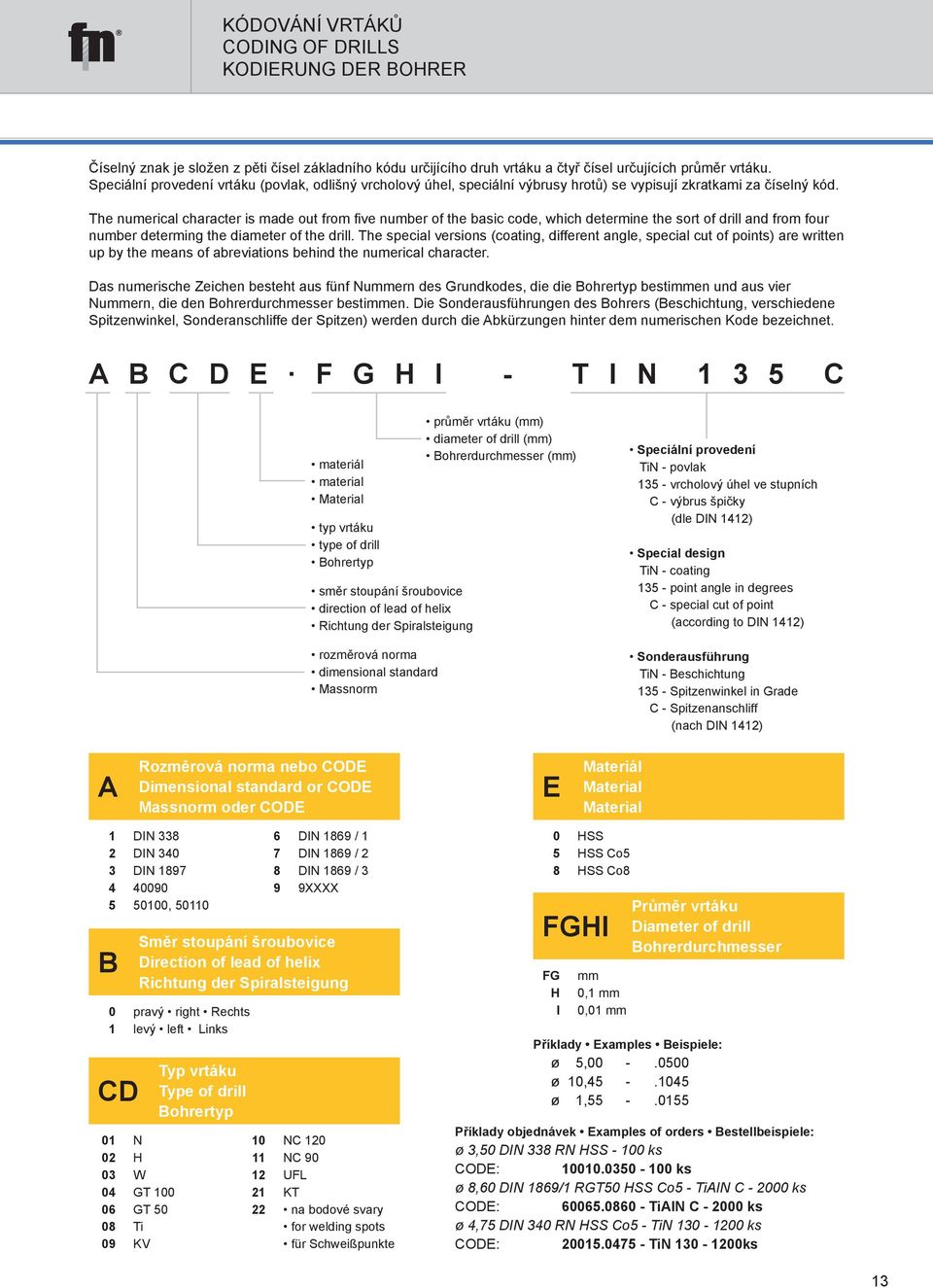

9 KÓDOVÁNÍ VRTÁKŮ CODING OF DRILLS KODIERUNG DER BOHRER Číselný znak je složen z pěti čísel základního kódu určijícího druh vrtáku a čtyř čísel určujících průměr vrtáku. Speciální provedení vrtáku (povlak, odlišný vrcholový úhel, speciální výbrusy hrotů) se vypisují zkratkami za číselný kód. The numerical character is made out from five number of the basic code, which determine the sort of drill and from four number determing the diameter of the drill. The special versions (coating, different angle, special cut of points) are written up by the means of abreviations behind the numerical character. Das numerische Zeichen besteht aus fünf Nummern des Grundkodes, die die Bohrertyp bestimmen und aus vier Nummern, die den Bohrerdurchmesser bestimmen. Die Sonderausführungen des Bohrers (Beschichtung, verschiedene Spitzenwinkel, Sonderanschliffe der Spitzen) werden durch die Abkürzungen hinter dem numerischen Kode bezeichnet. A B C D E F G H I - T I N C materiál material Material typ vrtáku type of drill Bohrertyp směr stoupání šroubovice direction of lead of helix Richtung der Spiralsteigung rozměrová norma dimensional standard Massnorm průměr vrtáku (mm) diameter of drill (mm) Bohrerdurchmesser (mm) Speciální provedení - povlak vrcholový úhel ve stupních C - výbrus špičky (dle DIN 1412) Special design - coating point angle in degrees C - special cut of point (according to DIN 1412) Sonderausführung - Beschichtung Spitzenwinkel in Grade C - Spitzenanschliff (nach DIN 1412) A Rozměrová norma nebo CODE Dimensional standard or CODE Massnorm oder CODE E Materiál Material Material 1 DIN DIN DIN , B 6 DIN 1869 / 1 7 DIN 1869 / 2 8 DIN 1869 / 3 9 9XXXX Směr stoupání šroubovice Direction of lead of helix Richtung der Spiralsteigung 0 pravý right Rechts 1 levý left Links CD 01 N 02 H 03 W 04 GT GT Ti 09 KV Typ vrtáku Type of drill Bohrertyp 10 NC NC UFL 21 KT 22 na bodové svary for welding spots für Schweißpunkte 0 5 Co5 8 Co8 FGHI FG H I mm 0,1 mm 0,01 mm Průměr vrtáku Diameter of drill Bohrerdurchmesser Příklady Examples Beispiele: ø 5, ø 10, ø 1, Příklady objednávek Examples of orders Bestellbeispiele: ø 3,50 DIN 338 RN ks CODE: ks ø 8,60 DIN 1869/1 RGT50 Co5 - TiAIN C ks CODE: TiAIN C ks ø 4,75 DIN 340 RN Co ks CODE: ks 13

10 SYMBOLY SYMBOLS SYMBOLE Šroubovice Helix Drall Pravá šroubovice Right-handed helix Rechtsdrall LH Levá šroubovice Left-handed helix Linksdrall Typ Type Typ N Typ N Více na str. 58 Type N More information on page 58 Type N Mehrere Informationen auf der Seite 58 Úhel šroubovice Helix angle Drallwinkel λ = Úhel šroubovice λ = Helix angle λ = Drallwinkel Materiál nástroje Material of tool Schneidstoff Co5 Co5 Více na str. 61 Co5 More information on page 61 Co5 Mehrere Informationen auf der Seite 61 Provedení špičky Point design Spitzenanschliffe C Špička typu C Více na str. 60 Point Shape C More information on page 60 Anschliff Form C Mehrere Informationen auf der Seite 60 Povlak Coating Beschichtung Nepovlakováno Uncoated Nicht beschichtet Povlak Více na str. 62 coating More information on page 62 Beschichtung Mehrere Informationen auf der Seite 62 Provedení povrchu Surface treatment Oberflächenbehandlung Lesklé Více na str. 63 Bright More information on page 63 Blank Mehrere Informationen auf der Seite 63 14

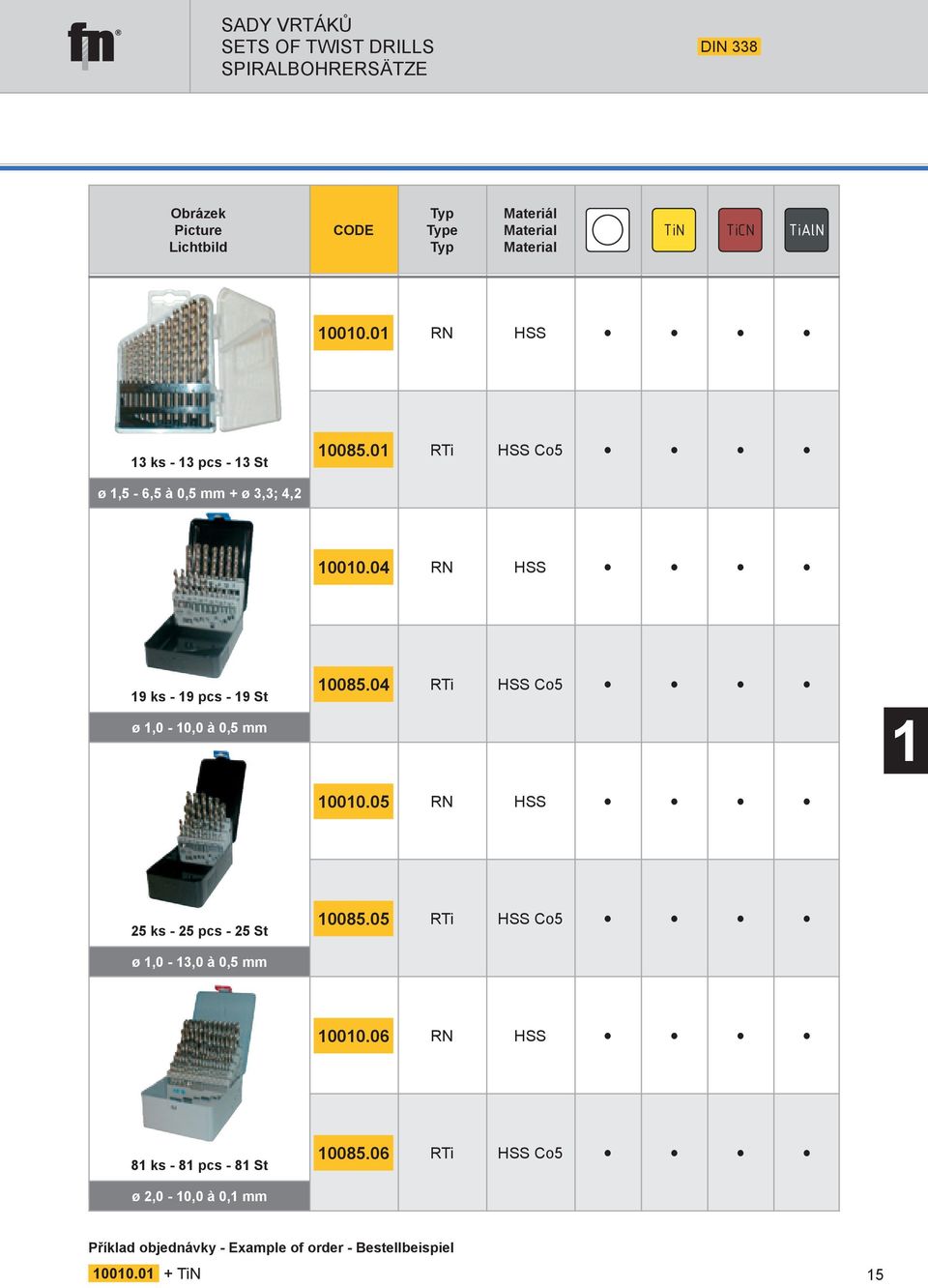

11 SADY VRTÁKŮ SETS OF TWIST DRILLS SPIRALBOHRERSÄTZE DIN 338 Obrázek Picture Lichtbild CODE Typ Type Typ Materiál Material Material RN 13 ks - 13 pcs - 13 St RTi Co5 ø 1,5-6,5 à 0,5 mm + ø 3,3; 4, RN 19 ks - 19 pcs - 19 St RTi Co5 ø 1,0-10,0 à 0,5 mm RN 25 ks - 25 pcs - 25 St RTi Co5 ø 1,0-13,0 à 0,5 mm RN 81 ks - 81 pcs - 81 St RTi Co5 ø 2,0-10,0 à 0,1 mm

12 VRTÁKY S VÁLCOVOU STOPKOU - KRÁTKÉ PARALLEL SHANK TWIST DRILLS - JOBBER SERIES KURZE SPIRALBOHRER MIT ZYLINDERSCHAFT DIN N N 1 Standardní vrták k vrtání všech druhů ocelí, litiny a ocelolitiny, spékaného železa, alpaky, grafitu. The standard drill for the drilling of all types of steels, cast iron and cast steel, sintered iron, nickel-silver, graphite. Standardbohrer zum Bohren aller Stahlsorten, Gusseisen und Stahlguss, Sintereisen, Neusilber, Graphit. 1,00-1, ,07-1, ,19-1, ,33-1, ,51-1, ,71-1, ,00-2, ,13-2, ,37-2, ,66-3, ,01-3, ,36-3, ,76-4, ,26-4, ,76-5, ,31-6, ,01-6, ,71-7, ,51-8, ,51-9, ,51-10, ,61-11, ,81-13, ,21-14, ,10-15, ,10-16, d = 3,5 DIN 338 RN

13 VRTÁKY S VÁLCOVOU STOPKOU - KRÁTKÉ, levořezné PARALLEL SHANK TWIST DRILLS - JOBBER SERIES, left hand cutting KURZE SPIRALBOHRER MIT ZYLINDERSCHAFT, linksschneidend DIN LH N N Standardní vrták k vrtání všech druhů ocelí, litiny a ocelolitiny, spékaného železa, alpaky, grafitu. The standard drill for the drilling of all types of steels, cast iron and cast steel, sintered iron, nickel-silver, graphite. Standardbohrer zum Bohren aller Stahlsorten, Gusseisen und Stahlguss, Sintereisen, Neusilber, Graphit. 2,00-2, ,13-2, ,37-2, ,66-3, ,01-3, ,36-3, ,76-4, ,26-4, ,76-5, ,31-6, ,01-6, ,71-7, ,51-8, ,51-9, ,51-10, ,61-11, ,81-13, ,21-14, ,10-15, ,10-16, d = 3,5 DIN 338 LN

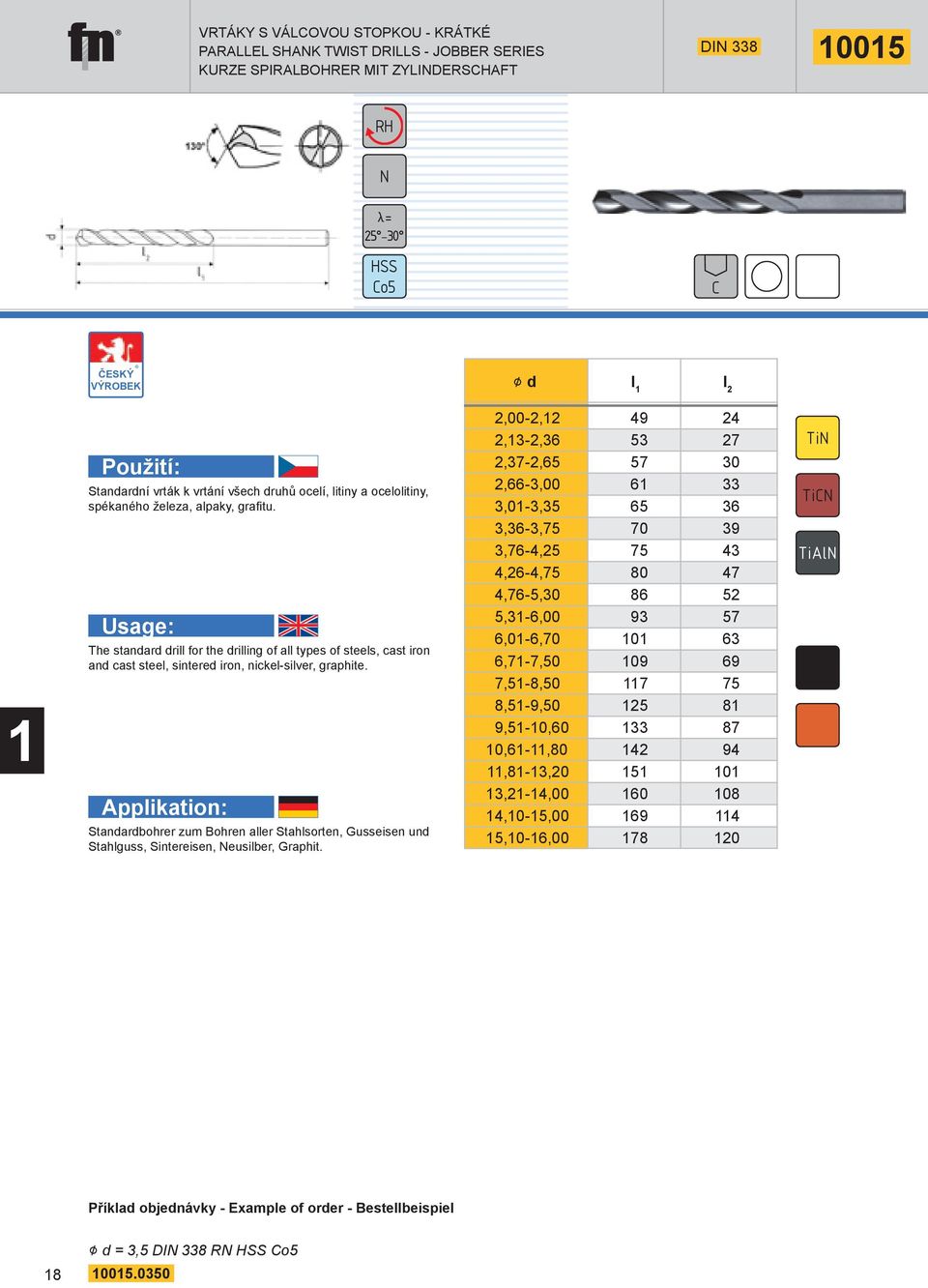

14 VRTÁKY S VÁLCOVOU STOPKOU - KRÁTKÉ PARALLEL SHANK TWIST DRILLS - JOBBER SERIES KURZE SPIRALBOHRER MIT ZYLINDERSCHAFT DIN N Co5 C 1 Standardní vrták k vrtání všech druhů ocelí, litiny a ocelolitiny, spékaného železa, alpaky, grafitu. The standard drill for the drilling of all types of steels, cast iron and cast steel, sintered iron, nickel-silver, graphite. Standardbohrer zum Bohren aller Stahlsorten, Gusseisen und Stahlguss, Sintereisen, Neusilber, Graphit. 2,00-2, ,13-2, ,37-2, ,66-3, ,01-3, ,36-3, ,76-4, ,26-4, ,76-5, ,31-6, ,01-6, ,71-7, ,51-8, ,51-9, ,51-10, ,61-11, ,81-13, ,21-14, ,10-15, ,10-16, d = 3,5 DIN 338 RN Co

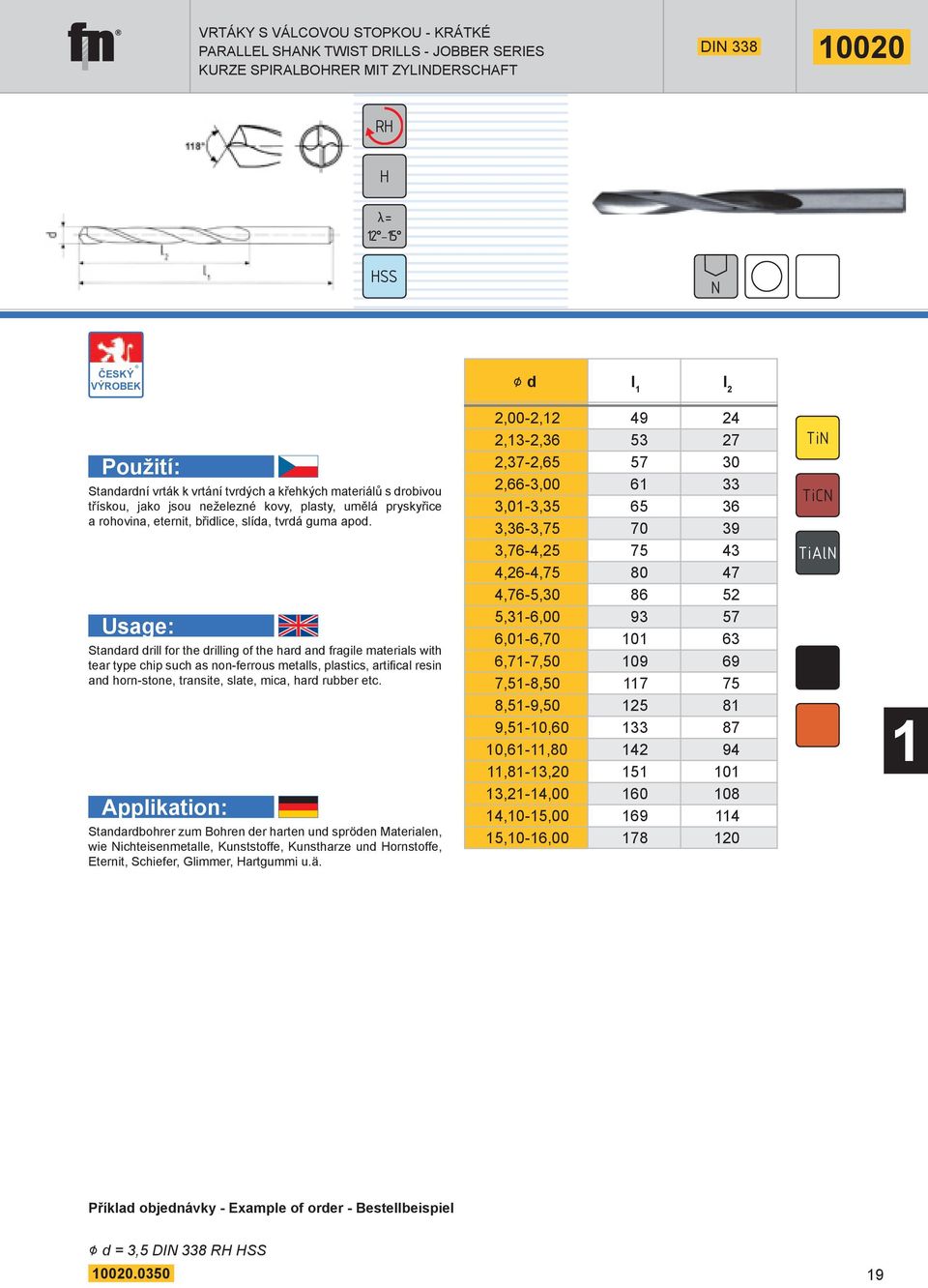

15 VRTÁKY S VÁLCOVOU STOPKOU - KRÁTKÉ PARALLEL SHANK TWIST DRILLS - JOBBER SERIES KURZE SPIRALBOHRER MIT ZYLINDERSCHAFT DIN H N Standardní vrták k vrtání tvrdých a křehkých materiálů s drobivou třískou, jako jsou neželezné kovy, plasty, umělá pryskyřice a rohovina, eternit, břidlice, slída, tvrdá guma apod. Standard drill for the drilling of the hard and fragile materials with tear type chip such as non-ferrous metalls, plastics, artifical resin and horn-stone, transite, slate, mica, hard rubber etc. Standardbohrer zum Bohren der harten und spröden Materialen, wie Nichteisenmetalle, Kunststoffe, Kunstharze und Hornstoffe, Eternit, Schiefer, Glimmer, Hartgummi u.ä. 2,00-2, ,13-2, ,37-2, ,66-3, ,01-3, ,36-3, ,76-4, ,26-4, ,76-5, ,31-6, ,01-6, ,71-7, ,51-8, ,51-9, ,51-10, ,61-11, ,81-13, ,21-14, ,10-15, ,10-16, d = 3,5 DIN

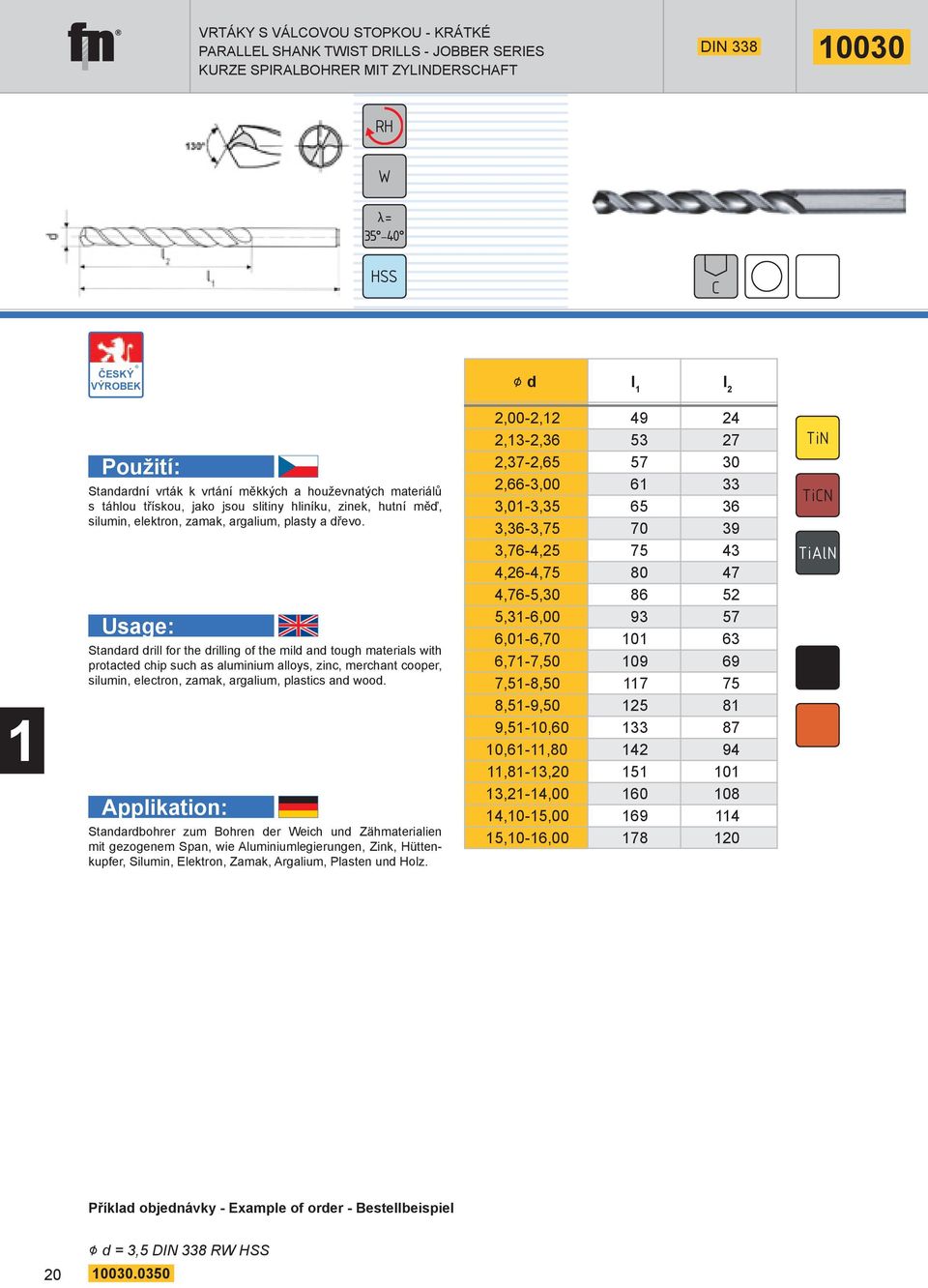

16 VRTÁKY S VÁLCOVOU STOPKOU - KRÁTKÉ PARALLEL SHANK TWIST DRILLS - JOBBER SERIES KURZE SPIRALBOHRER MIT ZYLINDERSCHAFT DIN W C 1 Standardní vrták k vrtání měkkých a houževnatých materiálů s táhlou třískou, jako jsou slitiny hliníku, zinek, hutní měď, silumin, elektron, zamak, argalium, plasty a dřevo. Standard drill for the drilling of the mild and tough materials with protacted chip such as aluminium alloys, zinc, merchant cooper, silumin, electron, zamak, argalium, plastics and wood. Standardbohrer zum Bohren der Weich und Zähmaterialien mit gezogenem Span, wie Aluminiumlegierungen, Zink, Hüttenkupfer, Silumin, Elektron, Zamak, Argalium, Plasten und Holz. 2,00-2, ,13-2, ,37-2, ,66-3, ,01-3, ,36-3, ,76-4, ,26-4, ,76-5, ,31-6, ,01-6, ,71-7, ,51-8, ,51-9, ,51-10, ,61-11, ,81-13, ,21-14, ,10-15, ,10-16, d = 3,5 DIN 338 RW

17 VRTÁKY S VÁLCOVOU STOPKOU - KRÁTKÉ PARALLEL SHANK TWIST DRILLS - JOBBER SERIES KURZE SPIRALBOHRER MIT ZYLINDERSCHAFT DIN W Co5 C Standardní vrták k vrtání měkkých a houževnatých materiálů s táhlou třískou, jako jsou slitiny hliníku, zinek, hutní měď, silumin, elektron, zamak, argalium, plasty a dřevo. Standard drill for the drilling of the mild and tough materials with protacted chip such as aluminium alloys, zinc, merchant cooper, silumin, electron, zamak, argalium, plastics and wood. Standardbohrer zum Bohren der weichen und zähen Materialien mit langem Span, wie Aluminiumlegierungen, Zink, Hüttenkupfer, Silumin, Elektron, Zamak, Argalium, Plasten und Holz. 2,00-2, ,13-2, ,37-2, ,66-3, ,01-3, ,36-3, ,76-4, ,26-4, ,76-5, ,31-6, ,01-6, ,71-7, ,51-8, ,51-9, ,51-10, ,61-11, ,81-13, ,21-14, ,10-15, ,10-16, d = 3,5 DIN 338 RW Co

18 VRTÁKY S VÁLCOVOU STOPKOU - KRÁTKÉ PARALLEL SHANK TWIST DRILLS - JOBBER SERIES KURZE SPIRALBOHRER MIT ZYLINDERSCHAFT DIN GT C 1 Velmi stabilní speciální vrták, pro vrtání za ztížených podmínek (při špatném odvodu třísky, nedostatečném chlazení, při vrtání přes vodící pouzdra), pro NC stroje atd. Vhodný pro legované i nelegované oceli a druhy litin s pevností v tahu nad 800 MPa. Very stable special drill for the drilling during difficult conditions (at bad circumference of chip, incomplete cooling, at the drilling through jig bushes), for NC machines etc. It is suitable for alloy and plain carbon steel and the sort of cast irons with tensile strenght above 800 MPa. Sehr stabiler Bohrer zum Bohren unter erschwerten Bedingungen (bei schlechter Abführung der Späne, bei ungenügender Kühlung, beim Bohren durch Bohrbuchsen), für NC-Maschinen u.s.w. Er ist für legierte und unlegierte Stähle und die Legierungssorten mit der Zugfestigkeit über 800 MPa geeignet. 2,00-2, ,13-2, ,37-2, ,66-3, ,01-3, ,36-3, ,76-4, ,26-4, ,76-5, ,31-6, ,01-6, ,71-7, ,51-8, ,51-9, ,51-10, ,61-11, ,81-13, ,21-14, ,10-15, ,10-16, d = 3,5 DIN 338 RGT

19 VRTÁKY S VÁLCOVOU STOPKOU - KRÁTKÉ PARALLEL SHANK TWIST DRILLS - JOBBER SERIES KURZE SPIRALBOHRER MIT ZYLINDERSCHAFT DIN GT Co5 C Velmi stabilní speciální vrták, pro vrtání za ztížených podmínek (při špatném odvodu třísky, nedostatečném chlazení, při vrtání přes vodící pouzdra), pro NC stroje atd. Vhodný pro legované i nelegované oceli a druhy litin s pevností v tahu nad 800 MPa. Very stable special drill for the drilling during difficult conditions (at bad circumference of chip, incomplete cooling, at the drilling through jig bushes), for NC machines etc. It is suitable for alloy and plain carbon steel and the sort of cast irons with tensile strenght above 800 MPa. Sehr stabiler Bohrer zum Bohren unter erschwerten Bedingungen (bei schlechter Abführung der Späne, bei ungenügender Kühlung, beim Bohren durch Bohrbuchsen), für NC-Maschinen u.s.w. Er ist für legierte und unlegierte Stähle und die Legierungssorten mit der Zugfestigkeit über 800 MPa geeignet. 2,00-2, ,13-2, ,37-2, ,66-3, ,01-3, ,36-3, ,76-4, ,26-4, ,76-5, ,31-6, ,01-6, ,71-7, ,51-8, ,51-9, ,51-10, ,61-11, ,81-13, ,21-14, ,10-15, ,10-16, d = 3,5 DIN 338 RGT 100 Co

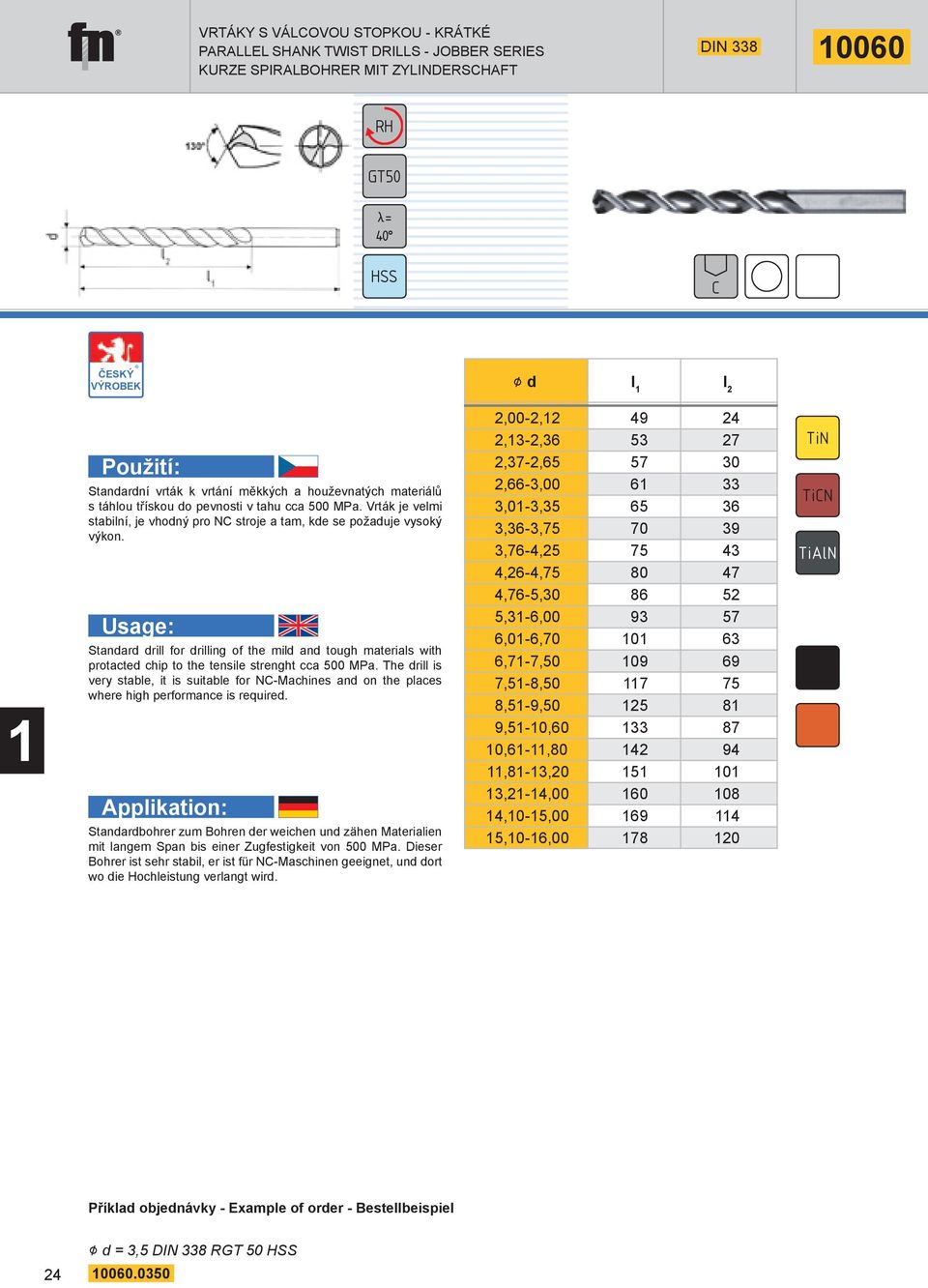

20 VRTÁKY S VÁLCOVOU STOPKOU - KRÁTKÉ PARALLEL SHANK TWIST DRILLS - JOBBER SERIES KURZE SPIRALBOHRER MIT ZYLINDERSCHAFT DIN GT50 40 C 1 Standardní vrták k vrtání měkkých a houževnatých materiálů s táhlou třískou do pevnosti v tahu cca 500 MPa. Vrták je velmi stabilní, je vhodný pro NC stroje a tam, kde se požaduje vysoký výkon. Standard drill for drilling of the mild and tough materials with protacted chip to the tensile strenght cca 500 MPa. The drill is very stable, it is suitable for NC-Machines and on the places where high performance is required. Standardbohrer zum Bohren der weichen und zähen Materialien mit langem Span bis einer Zugfestigkeit von 500 MPa. Dieser Bohrer ist sehr stabil, er ist für NC-Maschinen geeignet, und dort wo die Hochleistung verlangt wird. 2,00-2, ,13-2, ,37-2, ,66-3, ,01-3, ,36-3, ,76-4, ,26-4, ,76-5, ,31-6, ,01-6, ,71-7, ,51-8, ,51-9, ,51-10, ,61-11, ,81-13, ,21-14, ,10-15, ,10-16, d = 3,5 DIN 338 RGT

21 VRTÁKY S VÁLCOVOU STOPKOU - KRÁTKÉ PARALLEL SHANK TWIST DRILLS - JOBBER SERIES KURZE SPIRALBOHRER MIT ZYLINDERSCHAFT DIN GT50 40 Co5 C Standardní vrták k vrtání měkkých a houževnatých materiálů s táhlou třískou do pevnosti v tahu cca 500 MPa. Vrták je velmi stabilní, je vhodný pro NC stroje a tam, kde se požaduje vysoký výkon. Standard drill for drilling of the mild and tough materials with protacted chip to the tensile strenght cca 500 MPa. The drill is very stable, it is suitable for NC-Machines and on the places where high performance is required. Standardbohrer zum Bohren der weichen und zähen Materialien mit langem Span bis einer Zugfestigkeit von 500 MPa. Dieser Bohrer ist sehr stabil, er ist für NC-Maschinen geeignet, wo die Hochleistung verlangt wird. 2,00-2, ,13-2, ,37-2, ,66-3, ,01-3, ,36-3, ,76-4, ,26-4, ,76-5, ,31-6, ,01-6, ,71-7, ,51-8, ,51-9, ,51-10, ,61-11, ,81-13, ,21-14, ,10-15, ,10-16, d = 3,5 DIN 338 RGT 50 Co

22 VRTÁKY S VÁLCOVOU STOPKOU - KRÁTKÉ PARALLEL SHANK TWIST DRILLS - JOBBER SERIES KURZE SPIRALBOHRER MIT ZYLINDERSCHAFT DIN d 2 mm d < 2 mm Ti 36 Co5 C 1 Silný speciální vrták přednostně použitelný v titanových slitinách, austenitických ocelí odolných proti korozi, kyselinám a žáru. Dále je vhodný pro vysokopevnostní a málo houževnaté oceli od pevnosti v tahu 900 MPa. Za určitých podmínek může být použit pro speciální slitiny jako je hastelloy, inconell, nimonic, atd. The strong special drill prefentially usable in corrosion-, acid- and heat-resistant titanium alloys, austenitic steels. Further it is suitable for high-strength and little titanium alloys, austenitic steels. Further it is suitable for high-strength and little tough steels from tensile stenght 900 MPa. Under certain circumstances it can be used for special alloys such as hastelloy, inconell, nimonic, etc. Kräftiger Sonderbohrer, der vorzugsweise in Titanlegierungen, rost-, säure- und hitzebeständigen austenitischen Stählen verwendbar ist. Weiter ist er für die Stähle mit hoher Festigkeit und niedriger Zähigkeit ab eine Festigkeit von 900 MPa geeignet. Unter den bestimmten Bedingungen kann er für die Sonderlegierungen, wie Hastelloy, Inconell, Nimonic, u.s.w. verwendet werden. 1,00-1, ,07-1, ,19-1, ,33-1, ,51-1, ,71-1, ,00-2, ,13-2, ,37-2, ,66-3, ,01-3, ,36-3, ,76-4, ,26-4, ,76-5, ,31-6, ,01-6, ,71-7, ,51-8, ,51-9, ,51-10, ,61-11, ,81-13, ,21-14, ,10-15, ,10-16, d = 3,5 DIN 338 RTi Co

23 VRTÁKY S VÁLCOVOU STOPKOU - KRÁTKÉ PARALLEL SHANK TWIST DRILLS - JOBBER SERIES KURZE SPIRALBOHRER MIT ZYLINDERSCHAFT DIN UFL 40 Co5 U Multifunkční vrták s vysokou tepelnou trvanlivostí proti opotřebení, se speciální geometrií k optimalizaci tvorby a odvodu třísky. Umožňuje větší hloubky vrtání bez chlazení. Velmi široké spektrum použití pro všechny středně a těžce obrobitelné materiály do 1200 N/mm 2. Multigrade twist drill with salient warm hardness durability with special geometry to optimize chip forming and flow of chips. It allows larger drilling depths without cooling. Very large spectrum of applications for all medium-machined and long-machined materials up to 1200 N/mm 2. Mehrzweck mit ausgeprägter Warmhärtebeständigkeit, mit spezieller Geometrie zur Optimierung von Spanbildung und Spanabfuhr. Ermöglicht größere Bohrtiefen ohne Kühlung. Besonders breite Einsatzmöglichkeiten in allen mittel- und langspanenden Werkstoffen bis 1200 N/mm 2. 2,00-2, ,13-2, ,37-2, ,66-3, ,01-3, ,36-3, ,76-4, ,26-4, ,76-5, ,31-6, ,01-6, ,71-7, ,51-8, ,51-9, ,51-10, ,61-11, ,81-13, ,21-14, ,10-15, ,10-16, d = 3,5 DIN 338 RUFL Co

24 VRTÁKY S VÁLCOVOU STOPKOU - KRÁTKÉ PARALLEL SHANK TWIST DRILLS - JOBBER SERIES KURZE SPIRALBOHRER MIT ZYLINDERSCHAFT DIN KT 29 Co8 C 1 Silný speciální vrták přednostně použitelný v titanových slitinách, v austenitických ocelích odolných proti korozi, kyselinám a žáru. Dále je vhodný pro vysokopevnostní a málo houževnaté oceli od pevnosti v tahu 900 MPa. Za určitých podmínek může být použit pro speciální slitiny jako je hastelloy, inconell, nimonic atd. The strong special drill prefentially usable in corrosion-, acid- and heat-resistant titanium alloys, austenitic steels. Further it is suitable for high-strength and little titanium alloys, austenitic steels. Further it is suitable for high-strength and little tough steels from tensile stenght 900 MPa. Under certain circumstances it can be used for special alloys such as hastelloy, inconell, nimonic, etc. Kräftiger Sonderbohrer, der vorzugsweise in Titanlegierungen, rost-, säure- und hitzebeständigen austenitischen Stählen verwendbar ist. Weiter ist er für die Stähle mit hoher Festigkeit und niedriger Zähigkeit ab eine Festigkeit von 900 MPa geeignet. Unter den bestimmten Bedingungen kann er für die Sonderlegierungen, wie Hastelloy, Inconell, Nimonic, u.s.w. verwendet werden. 2,00-2, ,13-2, ,37-2, ,66-3, ,01-3, ,36-3, ,76-4, ,26-4, ,76-5, ,31-6, ,01-6, ,71-7, ,51-8, ,51-9, ,51-10, ,61-11, ,81-13, ,21-14, ,10-15, ,10-16, d = 3,5 DIN 338 RKT Co

25 VRTÁKY S VÁLCOVOU STOPKOU - DLOUHÉ STRAIGHT SHANK TWIST DRILLS - LONG SERIES LANGE SPIRALBOHRER MIT ZYLINDERSCHAFT DIN N N Standardní vrták k vrtání děr s větší hloubkou, nebo k vrtání děr přes vrtací pouzdra. K vrtání oceli a ocelolitiny (legované a nelegované), šedé litiny, temperované litiny, spékaného železa, alpaky, grafitu. For drilling deep or inccassible holes or for use in conjunction with drill bushings in the following materials: alloyed and non-alloyed, steel and cast steel, grey cast iron, malleable cast iron, sintered powder metal, german silver, graphite. Standardbohrer zum Bohren von tiefen Löchern sowie zum Bohren durch Bohrbuchsen. Zum Bohren von Stahl und Stahlguss (legiert und unlegiert), Grauguss, Temperguss, Sintereisen, Neusilber, Graphit. 1,00-1, ,07-1, ,19-1, ,33-1, ,51-1, ,71-1, ,91-2, ,13-2, ,37-2, ,66-3, ,01-3, ,36-3, ,76-4, ,26-4, ,76-5, ,31-6, ,01-6, ,71-7, ,51-8, ,51-9, ,51-10, ,61-11, ,81-13, ,21-14, ,10-15, ,10-16, d = 3,5 DIN 340 RN

26 VRTÁKY S VÁLCOVOU STOPKOU - DLOUHÉ STRAIGHT SHANK TWIST DRILLS - LONG SERIES LANGE SPIRALBOHRER MIT ZYLINDERSCHAFT DIN d 2 mm d < 2 mm N Co5 C 2 Standardní vrták k vrtání děr s větší hloubkou, nebo k vrtání děr přes vrtací pouzdra. K vrtání oceli a ocelolitiny (legované a nelegované), šedé litiny, temperované litiny, spékaného železa, alpaky, grafitu. For drilling deep or inccassible holes or for use in conjunction with drill bushings in the following materials: alloyed and non-alloyed, steel and cast steel, grey cast iron, malleable cast iron, sintered powder metal, german silver, graphite. Standardbohrer zum Bohren von tiefen Löchern sowie zum Bohren durch Bohrbuchsen. Zum Bohren von Stahl und Stahlguss (legiert und unlegiert), Grauguss, Temperguss, Sintereisen, Neusilber, Graphit. 2,00-2, ,13-2, ,37-2, ,66-3, ,01-3, ,36-3, ,76-4, ,26-4, ,76-5, ,31-6, ,01-6, ,71-7, ,51-8, ,51-9, ,51-10, ,61-11, ,81-13, ,21-14, ,10-15, ,10-16, d = 3,5 DIN 340 RN Co

27 VRTÁKY S VÁLCOVOU STOPKOU - DLOUHÉ STRAIGHT SHANK TWIST DRILLS - LONG SERIES LANGE SPIRALBOHRER MIT ZYLINDERSCHAFT DIN GT C Velmi stabilní speciální vrták, pro vrtání za ztížených podmínek (při špatném odvodu třísky, nedostatečném chlazení, při vrtání přes vodící pouzdra), pro NC stroje atd. Vhodný pro legované i nelegované oceli a druhy litin s pevností v tahu nad 800 MPa. Very stable special drill for the drilling during difficult conditions (at bad circumference of chip, incomplete cooling, at the drilling through jig bushes), for NC machines etc. It is suitable for alloy and plain carbon steel and the sort of cast irons with tensile strenght above 800 MPa. Sehr stabiler Bohrer zum Bohren unter erschwerten Bedingungen (bei schlechter Abführung der Späne, bei ungenügender Kühlung, beim Bohren durch Bohrbuchsen), für NC-Maschinen, u.s.w. Er ist für legierte und unlegierte Stähle und die Legierungssorten mit der Zugfestigkeit über 800 MPa geeignet. 2,00-2, ,13-2, ,37-2, ,66-3, ,01-3, ,36-3, ,76-4, ,26-4, ,76-5, ,31-6, ,01-6, ,71-7, ,51-8, ,51-9, ,51-10, ,61-11, ,81-13, ,21-14, ,10-15, ,10-16, d = 3,5 DIN 340 RGT

28 VRTÁKY S VÁLCOVOU STOPKOU - DLOUHÉ STRAIGHT SHANK TWIST DRILLS - LONG SERIES LANGE SPIRALBOHRER MIT ZYLINDERSCHAFT DIN GT Co5 C 2 Velmi stabilní speciální vrták, pro vrtání za ztížených podmínek (při špatném odvodu třísky, nedostatečném chlazení, při vrtání přes vodící pouzdra), pro NC stroje atd. Vhodný pro legované i nelegované oceli a druhy litin s pevností v tahu nad 800 MPa. Very stable special drill for the drilling during difficult conditions (at bad circumference of chip, incomplete cooling, at the drilling through jig bushes), for NC machines etc. It is suitable for alloy and plain carbon steel and the sort of cast irons with tensile strenght above 800 MPa. Sehr stabiler Bohrer zum Bohren unter erschwerten Bedingungen (bei schlechter Abführung der Späne, bei ungenügender Kühlung, beim Bohren durch Bohrbuchsen), für NC-Maschinen, u.s.w. Er ist für legierte und unlegierte Stähle und die Legierungssorten mit der Zugfestigkeit über 800 MPa geeignet. 2,00-2, ,13-2, ,37-2, ,66-3, ,01-3, ,36-3, ,76-4, ,26-4, ,76-5, ,31-6, ,01-6, ,71-7, ,51-8, ,51-9, ,51-10, ,61-11, ,81-13, ,21-14, ,10-15, ,10-16, d = 3,5 DIN 340 RGT 100 Co

29 VRTÁKY S VÁLCOVOU STOPKOU - DLOUHÉ STRAIGHT SHANK TWIST DRILLS - LONG SERIES LANGE SPIRALBOHRER MIT ZYLINDERSCHAFT DIN GT50 40 C Standardní vrták k vrtání měkkých a houževnatých materiálů s táhlou třískou do pevnosti v tahu cca 500 MPa. Vrták je velmi stabilní, je vhodný pro NC stroje a tam, kde se požaduje vysoký výkon. Standard drill for drilling of the mild and tough materials with protacted chip to the tensile strenght cca 500 MPa. The drill is very stable, it is suitable for NC-Machines and on the places where high performance is required. Standardbohrer zum Bohren der weichen und zähen Materialien mit langem Span bis einer Zugfestigkeit von 500 MPa. Dieser Bohrer ist sehr stabil, er ist für NC-Maschinen geeignet, und dort wo die Hochleistung verlangt wird. 2,00-2, ,13-2, ,37-2, ,66-3, ,01-3, ,36-3, ,76-4, ,26-4, ,76-5, ,31-6, ,01-6, ,71-7, ,51-8, ,51-9, ,51-10, ,61-11, ,81-13, ,21-14, ,10-15, ,10-16, d = 3,5 DIN 340 RGT

30 VRTÁKY S VÁLCOVOU STOPKOU - DLOUHÉ STRAIGHT SHANK TWIST DRILLS - LONG SERIES LANGE SPIRALBOHRER MIT ZYLINDERSCHAFT DIN GT50 40 Co5 C 2 Standardní vrták k vrtání měkkých a houževnatých materiálů s táhlou třískou do pevnosti v tahu cca 500 MPa. Vrták je velmi stabilní, je vhodný pro NC stroje a tam, kde se požaduje vysoký výkon. Standard drill for drilling of the mild and tough materials with protacted chip to the tensile strenght cca 500 MPa. The drill is very stable, it is suitable for NC-Machines and on the places where high performance is required. Standardbohrer zum Bohren der weichen und zähen Materialien mit langem Span bis einer Zugfestigkeit von 500 MPa. Dieser Bohrer ist sehr stabil, er ist für NC-Maschinen geeignet, und dort wo die Hochleistung verlangt wird. 2,00-2, ,13-2, ,37-2, ,66-3, ,01-3, ,36-3, ,76-4, ,26-4, ,76-5, ,31-6, ,01-6, ,71-7, ,51-8, ,51-9, ,51-10, ,61-11, ,81-13, ,21-14, ,10-15, ,10-16, d = 3,5 DIN 340 RGT 50 Co

31 VRTÁKY S VÁLCOVOU STOPKOU - DLOUHÉ STRAIGHT SHANK TWIST DRILLS - LONG SERIES LANGE SPIRALBOHRER MIT ZYLINDERSCHAFT DIN Ti 36 Co5 C Silný speciální vrták přednostně použitelný v titanových slitinách, v austenitických ocelích odolných proti korozi, kyselinám a žáru. Dále je vhodný pro vysokopevnostní a málo houževnaté oceli od pevnosti v tahu 900 MPa. Za určitých podmínek může být použit pro speciální slitiny jako je hastelloy, inconell, nimonic atd. The strong special drill prefentially usable in corrosion-, acidand heat-resistant titanium alloys, austenitic steels.further it is suitable for high-strength and little titanium alloys, austenitic steels.further it is suitable for high-strength and little tough steels from tensile stenght 900 MPa. Under certain circumstances it can be used for special alloys such as hastelloy, inconell, nimonic, etc. Kräftiger Sonderbohrer, der vorzugsweise in Titanlegierungen, rost-, säure- und hitzebeständigen austenitischen Stählen verwendbar ist. Weiter ist er für die Stähle mit hoher Festigkeit und niedriger Zähigkeit ab eine Festigkeit von 900 MPa geeignet. Unter den bestimmten Bedingungen kann er für die Sonderlegierungen, wie Hastelloy, Inconell, Nimonic, u.s.w. verwendet werden. 2,00-2, ,13-2, ,37-2, ,66-3, ,01-3, ,36-3, ,76-4, ,26-4, ,76-5, ,31-6, ,01-6, ,71-7, ,51-8, ,51-9, ,51-10, ,61-11, ,81-13, ,21-14, ,10-15, ,10-16, d = 3,5 DIN 340 RTi Co

32 VRTÁKY S VÁLCOVOU STOPKOU - ZVLÁŠŤ KRÁTKÉ PARALLEL SHANK TWIST DRILLS - STUB SERIES EXTRA KURZE SPIRALBOHRER MIT ZYLINDERSCHAFT DIN N N 3 Vhodný zejména pro použití v ručních vrtačkách k vrtání tenkostěnných materiálů (v autokarosářství atd.). Stabilní vrták k vrtání na automatových a revolverových soustruzích. For use with hand drilling machines in drilling thin sections, sheet metal, car bodies etc. For use also in automatic and capstan lathes. Besonders geeignet für den Einsatz in Handbohrmaschinen zum Bohren von dünnwandigen Materialien (Karosseriebau u.ä.). Stabiler Spiralbohrer zum Einsatz auf Drehautomaten und Revolverbänken. 2,00-2, ,13-2, ,37-2, ,66-3, ,01-3, ,36-3, ,76-4, ,26-4, ,76-5, ,31-6, ,01-6, ,71-7, ,51-8, ,51-9, ,51-10, ,61-11, ,81-13, ,21-14, ,10-15, ,10-16, d = 3,5 DIN 1897 RN

33 VRTÁKY S VÁLCOVOU STOPKOU - DLOUHÉ PARALLEL SHANK TWIST DRILLS - LONG SERIES LANGE SPIRALBOHRER MIT ZYLINDERSCHAFT DIN d 2,5 mm d < 2,5 mm N Co5 C Vhodný zejména pro použití v ručních vrtačkách k vrtání tenkostěnných materiálů (v autokarosářství atd.). Stabilní vrták k vrtání na automatových a revolverových soustruzích. For use with hand drilling machines in drilling thin sections, sheet metal, car bodies etc. For use also in automatic and capstan lathes. Besonders geeignet für den Einsatz in Handbohrmaschinen zum Bohren von dünnwandigen Materialien (Karosseriebau u.ä.). Stabiler Spiralbohrer zum Einsatz auf Drehautomaten und Revolverbänken. 2,00-2, ,13-2, ,37-2, ,66-3, ,01-3, ,36-3, ,76-4, ,26-4, ,76-5, ,31-6, ,01-6, ,71-7, ,51-8, ,51-9, ,51-10, ,61-11, ,81-13, ,21-14, ,10-15, ,10-16, d = 3,5 DIN 1897 RN Co

34 VRTÁKY S VÁLCOVOU STOPKOU - ZVLÁŠŤ KRÁTKÉ PARALLEL SHANK TWIST DRILLS - STUB SERIES EXTRA KURZE SPIRALBOHRER MIT ZYLINDERSCHAFT DIN d 2,5 mm d < 2,5 mm Ti 36 Co5 C 3 Silný speciální vrták přednostně použitelný v titanových slitinách, v austenitických ocelích odolných proti korozi, kyselinám a žáru. Dále je vhodný pro vysokopevnostní a málo houževnaté oceli od pevnosti v tahu 900 MPa. Za určitých podmínek může být použit pro speciální slitiny jako je hastelloy, inconell, nimonic atd. The strong special drill prefentially usable in corrosion-, acid- and heat-resistant titanium alloys, austenitic steels. Further it is suitable for high-strength and little titanium alloys, austenitic steels. Further it is suitable for high-strength and little tough steels from tensile stenght 900 MPa. Under certain circumstances it can be used for special alloys such as hastelloy, inconell, nimonic, etc. Kräftiger Sonderbohrer, der vorzugsweise in Titanlegierungen, rost-, säure- und hitzebeständigen austenitischen Stählen verwendbar ist. Weiter ist er für die Stähle mit hoher Festigkeit und niedriger Zähigkeit ab eine Festigkeit von 900 MPa geeignet. Unter den bestimmten Bedingungen kann er für die Sonderlegierungen, wie Hastelloy, Inconell, Nimonic, u.s.w. verwendet werden. 2,00-2, ,13-2, ,37-2, ,66-3, ,01-3, ,36-3, ,76-4, ,26-4, ,76-5, ,31-6, ,01-6, ,71-7, ,51-8, ,51-9, ,51-10, ,61-11, ,81-13, ,21-14, ,10-15, ,10-16, d = 3,5 DIN 1897 RTi Co

35 VRTÁKY S VÁLCOVOU STOPKOU - ZVLÁŠŤ KRÁTKÉ PARALLEL SHANK TWIST DRILLS - STUB SERIES EXTRA KURZE SPIRALBOHRER MIT ZYLINDERSCHAFT DIN UFL 40 Co5 U Multifunkční vrták s vysokou tepelnou trvanlivostí proti opotřebení, se speciální geometrií k optimalizaci tvorby a odvodu třísky. Umožňuje větší hloubky vrtání bez chlazení. Velmi široké spektrum použití pro všechny středně a těžce obrobitelné materiály do 1200 N/mm 2. Multigrade twist drill with salient warm hardness durability with special geometry to optimize chip forming and flow of chips. It allows larger drilling depths without cooling. Very large spectrum of applications for all medium-machined and long-machined materials up to 1200 N/mm 2. Mehrzweckbohrer mit ausgeprägter Warmhärtebeständigkeit, mit spezieller Geometrie zur Optimierung von Spanbildung und Spanabfuhr. Ermöglicht größere Bohrtiefen ohne Kühlung. Besonders breite Einsatzmöglichkeiten in allen mittel- und langspanenden Werkstoffen bis 1200 N/mm 2. 2,00-2, ,13-2, ,37-2, ,66-3, ,01-3, ,36-3, ,76-4, ,26-4, ,76-5, ,31-6, ,01-6, ,71-7, ,51-8, ,51-9, ,51-10, ,61-11, ,81-13, ,21-14, ,10-15, ,10-16, d = 3,5 DIN 1897 RUFL Co

36 VRTÁKY S VÁLCOVOU STOPKOU - ZVLÁŠŤ DLOUHÉ, ŘADA 1 STRAIGHT SHANK DRILLS - EXTRA LONG, SERIES 1 BOHRER MIT ZYLINDERSCHAFT - ÜBERLANGE, REIHE 1 DIN N N Vrtáky jsou doporučené k vrtání hlubokých děr, přes vrtací pouzdra, do součástí z nelegované i legované oceli, ocelolitiny do pevnosti 900 MPa, šedé, temperované i tvárné litiny, spékané oceli apod. Při vrtání hlubokých děr je nutné zabránit ucpávání drážek častým vyjížděním vrtáku z vrtaného otvoru. S ohledem na špatný přívod řezné kapaliny je nutné snížit doporučené řezné podmínky. Drills are recommended for deep-hole drilling by means of jig bushes of parts made of unalloyed and alloyed steel, cast steel up to 900 Mpa, grey-, malleable- or nodular cast iron, sintered steel etc. It is necessary to prevent from flute-stopping by frequent withdrawing the drill. It is necessary to reduce the recommended cutting conditions regarding to the insufficient supply of the cutting fluid. 2,00-2, ,13-2, ,37-2, ,66-3, ,01-3, ,36-3, ,76-4, ,26-4, ,76-5, ,31-6, ,01-6, ,71-7, ,51-8, ,51-9, ,51-10, ,61-11, ,81-13, Bohrer werden zum Tiefbohren durch die Bohrbuchsen in Teilen aus unlegiertem und legiertem Stahl, Stahlguss mit einer Zugfestigkeit bis 900 MPa, Grauguss, Temperguss und auch Kugelgraphitguss, Sinterstahl u.ä. empfohlen. Es ist notwendig beim Bohren der tiefen Bohrungen durch häufiges Entspänen der gebohrten Bohrung das Verstopfen der Spannuten zu verhindern. Mit Rücksicht auf ungenügende Schreidflüssigkeits- Zuführung ist es notwendig, die empfohlene Schnittbedingungen zu reduzien. 40 d = 3,5 DIN 1869/1 RN

37 VRTÁKY S VÁLCOVOU STOPKOU - ZVLÁŠŤ DLOUHÉ, ŘADA 1 STRAIGHT SHANK DRILLS - EXTRA LONG, SERIES 1 BOHRER MIT ZYLINDERSCHAFT - ÜBERLANGE, REIHE 1 DIN GT C Vrtáky jsou doporučené k vrtání hlubokých děr, přes vrtací pouzdra, do součástí z nelegované i legované oceli, ocelolitiny do pevnosti 900 MPa, šedé, temperované i tvárné litiny, spékané oceli apod. Při vrtání hlubokých děr je nutné zabránit ucpávání drážek častým vyjížděním vrtáku z vrtaného otvoru. S ohledem na špatný přívod řezné kapaliny je nutné snížit doporučené řezné podmínky. Drills are recommended for deep-hole drilling by means of jig bushes of parts made of unalloyed and alloyed steel, cast steel up to 900 Mpa, grey-, malleable- or nodular cast iron, sintered steel etc. It is necessary to prevent from flute-stopping by frequent withdrawing the drill. It is necessary to reduce the recommended cutting conditions regarding to the insufficient supply of the cutting fluid. 2,00-2, ,13-2, ,37-2, ,66-3, ,01-3, ,36-3, ,76-4, ,26-4, ,76-5, ,31-6, ,01-6, ,71-7, ,51-8, ,51-9, ,51-10, ,61-11, ,81-13, Bohrer werden zum Tiefbohren durch die Bohrbuchsen in Teilen aus unlegiertem und legiertem Stahl, Stahlguss mit einer Zugfestigkeit bis 900 MPa, Grauguss, Temperguss und auch Kugelgraphitguss, Sinterstahl u.ä. empfohlen. Es ist notwendig beim Bohren der tiefen Bohrungen durch häufiges Entspänen der gebohrten Bohrung das Verstopfen der Spannuten zu verhindern. Mit Rücksicht auf ungenügende Schreidflüssigkeits- Zuführung ist es notwendig, die empfohlene Schnittbedingungen zu reduzien. 4 d = 3,5 DIN 1869/1 RGT

38 VRTÁKY S VÁLCOVOU STOPKOU - ZVLÁŠŤ DLOUHÉ, ŘADA 1 STRAIGHT SHANK DRILLS - EXTRA LONG, SERIES 1 BOHRER MIT ZYLINDERSCHAFT - ÜBERLANGE, REIHE 1 DIN GT Co5 C Vysoce výkonné dlouhé vrtáky se zvýšenou tepelnou odolností, se zvětšeným profilem drážek - při zachování tuhosti vrtáku doporučené k vrtání hlubokých děr (přes pouzdra) v součástkách z těžce obrobitelných materiálů - legované oceli, ocelolitiny, zvláště na vrtání oceli pro objemové tváření za tepla i studena, klikové hřídele, oceli pro cementování a zušlechťování a nerez oceli. High-efficient long drills with the higher thermal stress resistance, special flute profile by keeping the drill rigidity, are recommended for deep-hole drilling by means of jig bushes of parts made of hard-to-machine materials, alloyed steel and cast steel, especially for drilling of cold- or hotwork tool steel, crankshafts, heat-treatable or carburizing steel, stainless steel. 2,00-2, ,13-2, ,37-2, ,66-3, ,01-3, ,36-3, ,76-4, ,26-4, ,76-5, ,31-6, ,01-6, ,71-7, ,51-8, ,51-9, ,51-10, ,61-11, ,81-13, Lange Hochleistungsbohrer mit erhörter Wärmebeständigkeit und größerem Spannutprofil bei Einhaltung der Bohrersteifigkeit werden zum Tiefbohren durch die Bohrbuchsen in Teilen aus schwerzerspanbaren Werkstoffen - legiertem Stahl und Stahlguss, besonders zum Bohren der Werkzeugstähle für Kaltoder Warmarbeit, der Kurbelwellen, der Vergütungs-, Einsatzund rostbeständigen Stähle empfohlen. 42 d = 3,5 DIN 1869/1 RGT 100 Co

39 VRTÁKY S VÁLCOVOU STOPKOU - ZVLÁŠŤ DLOUHÉ, ŘADA 1 STRAIGHT SHANK DRILLS - EXTRA LONG, SERIES 1 BOHRER MIT ZYLINDERSCHAFT - ÜBERLANGE, REIHE 1 DIN GT50 40 Co5 C Vysoce výkonné dlouhé vrtáky se zvýšenou tepelnou odolností, se zvětšeným profilem drážek - při zachování tuhosti vrtáku doporučené k vrtání hlubokých děr (přes pouzdra) v součástkách z těžce obrobitelných materiálů - legované oceli, ocelolitiny, zvláště na vrtání oceli pro objemové tváření za tepla i studena, klikové hřídele, oceli pro cementování a zušlechťování a nerez oceli. High-efficient long drills with the higher thermal stress resistance, special flute profile by keeping the drill rigidity, are recommended for deep-hole drilling by means of jig bushes of parts made of hard-to-machine materials, alloyed steel and cast steel, especially for drilling of cold- or hotwork tool steel, crankshafts, heat-treatable or carburizing steel, stainless steel. 2,00-2, ,13-2, ,37-2, ,66-3, ,01-3, ,36-3, ,76-4, ,26-4, ,76-5, ,31-6, ,01-6, ,71-7, ,51-8, ,51-9, ,51-10, ,61-11, ,81-13, Lange Hochleistungsbohrer mit erhörter Wärmebeständigkeit und größerem Spannutprofil bei Einhaltung der Bohrersteifigkeit werden zum Tiefbohren durch die Bohrbuchsen in Teilen aus schwerzerspanbaren Werkstoffen - legiertem Stahl und Stahlguss, besonders zum Bohren der Werkzeugstähle für Kaltoder Warmarbeit, der Kurbelwellen, der Vergütungs-, Einsatzund rostbeständigen Stähle empfohlen. 4 d = 3,5 DIN 1869/1 RGT 50 Co

40 VRTÁKY S VÁLCOVOU STOPKOU - ZVLÁŠŤ DLOUHÉ, ŘADA 2 STRAIGHT SHANK DRILLS - EXTRA LONG, SERIES 2 BOHRER MIT ZYLINDERSCHAFT - ÜBERLANGE, REIHE 2 DIN N N Vrtáky jsou doporučené k vrtání hlubokých děr, přes vrtací pouzdra, do součástí z nelegované i legované oceli, ocelolitiny do pevnosti 900 MPa, šedé, temperované i tvárné litiny, spékané oceli apod. Při vrtání hlubokých děr je nutné zabránit ucpávání drážek častým vyjížděním vrtáku z vrtaného otvoru. S ohledem na špatný přívod řezné kapaliny je nutné snížit doporučené řezné podmínky. Drills are recommended for deep-hole drilling by means of jig bushes of parts made of unalloyed and alloyed steel, cast steel up to 900 Mpa, grey-, malleable- or nodular cast iron, sintered steel etc. It is necessary to prevent from flute-stopping by frequent withdrawing the drill. It is necessary to reduce the recommended cutting conditions regarding to the insufficient supply of the cutting fluid. 2,50-2, ,70-3, ,01-3, ,36-3, ,76-4, ,26-4, ,76-5, ,31-6, ,01-6, ,71-7, ,51-8, ,51-9, ,51-10, ,61-11, ,81-13, Bohrer werden zum Tiefbohren durch die Bohrbuchsen in Teilen aus unlegiertem und legiertem Stahl, Stahlguss mit einer Zugfestigkeit bis 900 MPa, Grauguss, Temperguss und auch Kugelgraphitguss, Sinterstahl u.ä. empfohlen. Es ist notwendig beim Bohren der tiefen Bohrungen durch häufiges Entspänen der gebohrten Bohrung das Verstopfen der Spannuten zu verhindern. Mit Rücksicht auf ungenügende Schreidflüssigkeits- Zuführung ist es notwendig, die empfohlene Schnittbedingungen zu reduzien. 44 d = 3,5 DIN 1869/2 RN

41 VRTÁKY S VÁLCOVOU STOPKOU - ZVLÁŠŤ DLOUHÉ, ŘADA 2 STRAIGHT SHANK DRILLS - EXTRA LONG, SERIES 2 BOHRER MIT ZYLINDERSCHAFT - ÜBERLANGE, REIHE 2 DIN GT C Vrtáky jsou doporučené k vrtání hlubokých děr, přes vrtací pouzdra, do součástí z nelegované i legované oceli, ocelolitiny do pevnosti 900 MPa, šedé, temperované i tvárné litiny, spékané oceli apod. Při vrtání hlubokých děr je nutné zabránit ucpávání drážek častým vyjížděním vrtáku z vrtaného otvoru. S ohledem na špatný přívod řezné kapaliny je nutné snížit doporučené řezné podmínky. Drills are recommended for deep-hole drilling by means of jig bushes of parts made of unalloyed and alloyed steel, cast steel up to 900 Mpa, grey-, malleable- or nodular cast iron, sintered steel etc. It is necessary to prevent from flute-stopping by frequent withdrawing the drill. It is necessary to reduce the recommended cutting conditions regarding to the insufficient supply of the cutting fluid. 2,50-2, ,70-3, ,01-3, ,36-3, ,76-4, ,26-4, ,76-5, ,31-6, ,01-6, ,71-7, ,51-8, ,51-9, ,51-10, ,61-11, ,81-13, Bohrer werden zum Tiefbohren durch die Bohrbuchsen in Teilen aus unlegiertem und legiertem Stahl, Stahlguss mit einer Zugfestigkeit bis 900 MPa, Grauguss, Temperguss und auch Kugelgraphitguss, Sinterstahl u.ä. empfohlen. Es ist notwendig beim Bohren der tiefen Bohrungen durch häufiges Entspänen der gebohrten Bohrung das Verstopfen der Spannuten zu verhindern. Mit Rücksicht auf ungenügende Schreidflüssigkeits- Zuführung ist es notwendig, die empfohlene Schnittbedingungen zu reduzien. 4 d = 3,5 DIN 1869/2 RGT

42 VRTÁKY S VÁLCOVOU STOPKOU - ZVLÁŠŤ DLOUHÉ, ŘADA 2 STRAIGHT SHANK DRILLS - EXTRA LONG, SERIES 2 BOHRER MIT ZYLINDERSCHAFT - ÜBERLANG, REIHE 2 DIN GT Co5 C Vysoce výkonné dlouhé vrtáky se zvýšenou tepelnou odolností, se zvětšeným profilem drážek - při zachování tuhosti vrtáku doporučené k vrtání hlubokých děr (přes pouzdra) v součástkách z těžce obrobitelných materiálů - legované oceli, ocelolitiny, zvláště na vrtání oceli pro objemové tváření za tepla i studena, klikové hřídele, oceli pro cementování a zušlechťování a nerez oceli. High-efficient long drills with the higher thermal stress resistance, special flute profile by keeping the drill rigidity, are recommended for deep-hole drilling by means of jig bushes of parts made of hard-to-machine materials, alloyed steel and cast steel, especially for drilling of cold- or hotwork tool steel, crankshafts, heat-treatable or carburizing steel, stainless steel. 2,50-2, ,70-3, ,01-3, ,36-3, ,76-4, ,26-4, ,76-5, ,31-6, ,01-6, ,71-7, ,51-8, ,51-9, ,51-10, ,61-11, ,81-13, Lange Hochleistungsbohrer mit erhörter Wärmebeständigkeit und größerem Spannutprofil bei Einhaltung der Bohrersteifigkeit werden zum Tiefbohren durch die Bohrbuchsen in Teilen aus schwerzerspanbaren Werkstoffen - legiertem Stahl und Stahlguss, besonders zum Bohren der Werkzeugstähle für Kaltoder Warmarbeit, der Kurbelwellen, der Vergütungs-, Einsatzund rostbeständigen Stähle empfohlen. 46 d = 3,5 DIN 1869/2 RGT 100 Co
