1 Vysoká škola technická a ekonomická V Českých Budějovicích Udržitelná výstavba budov Cvičení č. 9 a 10 Ing. Michal Kraus, Ph.D. Katedra stavebnictví

2 Sociální kritéria Sociální kritéria Normalizované body Váha Vážené body C.01 Analýza provozních nákladů 43 % C.02 Zajištění prováděcí a provozní dokumentace 12 % C.03 Autonomie provozu 8 % C.04 Management tříděného odpadu 37 % CELKEM C - - 2

3 C.01 Analýza provozních nákladů Záměr hodnocení Jasná a promyšlená koncepce projektu v ekonomických souvislostech celého životního cyklu budovy. Indikátor Bodové ohodnocení projektové přípravy z hlediska hodnocení nákladů životního cyklu. Popis hodnocení Dle projektu se oboduje skutečnost dle tabulek (v rozlišení, zda se jedná o bytový, nebo rodinný dům): 3

4 C.01 Analýza provozních nákladů První tři položky se vylučují, tzn. body se udělují buď za první, druhou, nebo třetí položku. Křížek v položce znamená, že se položka pro danou budovu hodnotí. 4

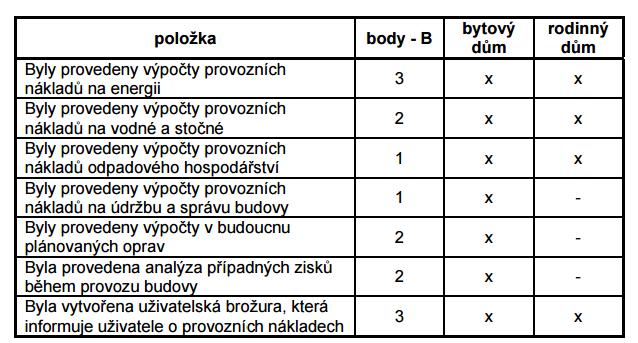

5 C.01 Analýza provozních nákladů Křížek v položce znamená, že se položka pro danou budovu hodnotí. Bodové ohodnocení projektové přípravy z hlediska LCC = A + B. Všechny výpočty a analýzy je nutné doložit v relevantní a transparentní podobě. 5

6 C.01 Analýza provozních nákladů Do kriteriálních mezí vstupuje bodové ohodnocení projektové přípravy z hlediska LCC [-]. 6

7 C.02 Zajištění prováděcí a provozní dokumentace Záměr hodnocení Zajištění dostupnosti dokumentace o skutečném provedení stavby (stavebních výkresů, výkresů TZB a elektroinstalací) a uživatelských manuálů zařízení budovy pro potřeby obsluhy a majitele budovy, aby byli schopni efektivně řídit provoz budovy. Indikátor Cíl a kvalita technické dokumentace ponechané pro potřeby obsluhy budovy a uživatele bytů. Popis hodnocení Cíl a kvalita technické dokumentace ponechané pro potřeby obsluhy budovy a uživatele bytů. V případě rodinných domů se hodnotí kritérium pouze dle kvality a obsahu dokumentů, které budou předány budoucím majitelům a uživatelům 7

8 C.02 Zajištění prováděcí a provozní dokumentace Do benchmarků vstupují přímo body B1. 8

9 C.02 Zajištění prováděcí a provozní dokumentace Kriteriální meze Do kriteriálních mezí vstupuje bodové ohodnocení kvality, obsahu a způsobu uložení dokumentů [-]. Mezilehlé hodnoty se lineárně interpolují a normalizované body se zaokrouhlují na jedno desetinné místo. 9

10 C.03 Autonomie provozu Záměr hodnocení Zvýšení odolnosti provozu budovy proti výpadkům dodávky médií. Indikátor Doba od přerušení dodávky média, po kterou základní systémy budovy plní svou funkci. Popis hodnocení Slovní hodnocení dle nastavených benchmarků. Systém zálohy musí být nadimenzován tak, aby byl zajištěn provoz klíčových spotřebičů po určitou dobu. Klíčové spotřebiče jsou následující: nouzové osvětlení, výtahy, základní prvky TZB zajišťujících distribuci vody, případná elektronika vstupních dveří. 10

11 C.03 Autonomie provozu Kriteriální meze Do kriteriálních mezí vstupuje slovní vyhodnocení záložního zdroje energie. Po řádném zdůvodnění lze užít mezilehlé hodnoty. 11

12 C.04 Management tříděného odpadu Záměr hodnocení Podpora projektanta, developera, správce, či majitele budovy poskytnout nájemníkům/vlastníkům bytových jednotek možnost třídit/recyklovat domácí odpad. Indikátor Bodové ohodnocení dostupnosti sběrných míst a kontejnerů na tříděný odpad v budově, nebo v bezprostředním okolí. Popis hodnocení Projekt musí blíže specifikovat odpadové hospodářství v budově a jejím okolí. Hodnotí se pouze ten stav, který může projekt skutečně ovlivnit tzn. Vybudování sběrných míst a nádob přímo v budově, nebo na pozemku budovy. Do hodnocení se nezapočítávají místa, která spravuje veřejná správa. 12

13 C.04 Management tříděného odpadu Vybudování sběrných míst Při řádném zdůvodnění a posouzení lze použít mezilehlé hodnoty. Mimo budovu se uznávají pouze ta sběrná místa, která jsou v prostorech vlastnicky příslušejících k budově. 13

14 C.04 Management tříděného odpadu Počet komodit, které lze ve sběrném místě vyhodit Obvykle se sbírají a třídí následující typy odpadů: papír, plasty, sklo, nápojové kartony, kovy, textil, bioodpad, samostatnou skupinou je odpad netříděný směsný. 14

15 C.04 Management tříděného odpadu Počet komodit, které lze ve sběrném místě vyhodit Tato dílčí část hodnocení se oboduje dle počtu komodit, které se budou dle projektu ve sběrném místě sbírat. 15

16 C.04 Management tříděného odpadu Kapacita sběrných nádob Pokud sběrné nádoby nemají dostatečnou kapacitu, nebo jejich objem není v projektu definován, pak B3= 0. Potřebná kapacita, resp. objem sběrných nádob, vychází z potřeby odvozu odpadu 1x týdně a je definovaná u každé komodity zvlášť, a to následovně: PPO = předpokládaný počet obyvatel 16

17 C.04 Management tříděného odpadu Kapacita sběrných nádob Za účelem vyhodnocení tohoto subkritéria se zpracuje následující tabulka: Koeficient kapacity (KK) je definován následovně: pokud navržený objem nádob < potřebný objem nádob, pak KK = navržený objem nádob / potřebný objem nádob, pokud navržený objem nádob potřebný objem nádob, pak KK = 1. 17

18 C.04 Management tříděného odpadu Kapacita sběrných nádob Obodování tohoto subkritéria (B3) se stanoví jako vážený průměr koeficientů kapacity, tedy: B3 = (KKpapír + KKplast +...) / počet komodit 1. Celkové obodování kritéria Management tříděného odpadu B = (B1 + B2 * B3) / 2 18

19 C.04 Management tříděného odpadu Kriteriální meze Do kriteriálních mezí vstupuje bodové ohodnocení dostupnosti sběrných míst a kontejnerů na tříděný odpad v budově, nebo v bezprostředním okolí (B) [-]. 19

20 Lokalita Lokalita Normalizované body Váha Vážené body L.01 Biodiverzita 15 % L.02 Dostupnost veřejných míst pro relaxaci 14 % L.03 Dostupnost služeb 14 % L.04 Dostupnost veřejné dopravy 22 % L.05 Bezpečnost budovy a okolí 14 % L.06 Živelná rizika 21 % CELKEM L

21 Výsledné shrnutí Kriteriální meze Do kriteriálních mezí vstupuje bodové ohodnocení dostupnosti sběrných míst a kontejnerů na tříděný odpad v budově, nebo v bezprostředním okolí (B) [-]. 21

22 C.04 Management tříděného odpadu Semestrální projekt Obsah semestrálního projektu Titulní strana a zadání semestrálního projektu Podrobný popis budovy a lokality Výpočty a zdůvodnění hodnocení jednotlivých kritérií Shrnutí hodnocení dle tabulek metodiky SBToolCZ Závěr dokumentující dosažený stupeň kvality budovy Výkresová dokumentace Přílohy 22

23 Dotazy či připomínky: Děkuji za pozornost Ing. Michal Kraus, Ph.D. 23
