PROVOZNÍ INSTRUKCE. VIZIT- M430C je barevný monitor určený pro použití s domovními videotelefony VIZIT řady 300 a 400. SPECIFIKACE PROVOZNÍ PODMÍNKY

Transkript

1 PROZNÍ INSTRUKCE VIZIT-M430C VIZIT- M430C je barevný monitor určený pro použití s domovními videotelefony VIZIT řady 300 a 400. FUNKCE lbarevný 2,5 TFT LCD lprovoz s kamerou vchodové stanice a další kamerou lprovoz se dvěma vchodovými stanicemi propojenými komutátorem BKM-440 lodemykání dveří v průběhu volání nebo dvousměrné komunikace lmožnost připojení běžného dveřního zvonku (v případě bez BKM-440) lsledování vchodových dveří / dveří do bytu pomocí videokamery laktivace vchodové stanice bytu lnastavení hlasitosti zvonění, jasu, kontrastu a barev lkontrolka LED signalizující provozní režimy SPECIFIKACE Obrazovka 2,5 / 63 mm TFT LCD Barevný systém PAL Video vstup: - impedance, Ohm napětí, V, š-š 0,5 2 Provozní napětí, VDC Spotřeba el. energie, max, W 4 Rozměry, mm 79 x 265 x 51 Hmotnost, kg 0,5 PROZNÍ PODMÍNKY Rozsah teploty prostředí od +5 C do +40 C Relativní vlhkost vzduchu až 93% při 25 C OBSAH BALENÍ Monitor VIZIT-M430C Montážní souprava Návod k použití Krabice BEZPEČNOSTNÍ POKYNY Monitorem neprochází napětí vyšší než 27 VDC. Pro zamezení poškození zařízení nebo úrazu elektrickým proudem, neprovádějte žádné opravy při zapnutém zařízení. MONTÁŽ Upevněte monitor na zeď podle montážních rozměrů na Obr. 1. Použijte šrouby a hmoždinky dodané s výrobkem Svorky 2. Upevňovací očka 3 3. Zástrčka mikrotelefonu Obr.1 Montáž monitoru na zeď Obr.2 Pohled zezadu 1

2 Monitor VIZIT-M430C - + Bílý (+) Černý (-) Prodlužovací šňůra SA V, 0,55A Obr. 3 Připojení napájecí šňůry k monitoru Uspořádání svorkovnice je na Obr.3. Určení svorek a obvodů viz tabulka 1. Doporučené napájení monitoru: SA nebo. V případě použití SA jej připojte k monitoru pomocí prodl. šňůry od příslušenství (Obr. 3). Připojte kabely tak, jak je znázorněno na vzorovém schématu připojení na obr Požadavky na kabely jsou uvedeny v návodu k použití vchodové stanice obr. 4, a v instrukci pro BKM-440,obr 5,6. Obr. 4, 7 - monitor připojený ke 2 vchod. stanicím a běžné zvonkové tlačítko Obr. 5,6 - monitor připojený ke 2 vchod. stanicím před BKM-440. Monitor VIZIT-M430C Tlačítko zvonku Další kamera 12 VDC, 0,15 A max 18VDC, 0,5А (Doporučené zdroje:, SA ) K dalším komutátorům K dalším bytům FA V1 FB V2 FC V3 FD V4 SEL Ek LINE VI Ke svorkám a je třeba připojit 82 Ohm rezistor horního komutátoru Linka od vchodové stanice nebo od řídící jednotky Tlačítko domovního zvonku může být namontováno poblíž dveří do bytu a napojeno mezi svorky a. Obr. 4 Monitor VIZIT-M430C s vchodovou stanicí a další videokamerou 2

3 Monitor VIZIT-M430C - + Další kamera 12 VDC, 0,15 A max + - Hlavní monitor - Aktivace indiv. vchod. stanic - Vypnutí videosignálů - Priorita interkomu BKM-440 A C 2 B HS/MON EQUIV Podružný mikrotelefon UKP K dalším komutátorům HS+ HS- K dalším bytům BVD-406CB LC FA V1 SEL Ek LINE FB V2 FC V3 FD V4 VI Ke svorkám a je třeba připojit 82 Ohm rezistor horního komutátoru Linka od vchodové stanice nebo od řídící jednotky Obr. 5 Monitor VIZIT-M430C (hlavní) s vchodovou stanicí a individuálními vchodovými stanicemi 3

4 + - VI VIZIT-MT460CM A 1 C BKM B HS/MON EQUIV Monitor + VIZIT-M430C - Podřízený monitor AWAY REC MENU HS+ HS- Hlavní monitor - Aktivace indiv. vchod. stanic - Vypnutí videosignálů - Priorita interkomu BVD-406CB LC BVD-401CB LС Obrázek 6. Monitor VIZIT-M430C (podřízený) se dvěma individuálními vchodovými stanicemi Monitor + VIZIT-M430C - Tlačítko zvonku BVD-406CB LC Další kamera 12 VDC, 0,15 A max Obr. 7. Monitor VIZIT-M430C s indiv. vchodovou stanicí a další kamerou. 4

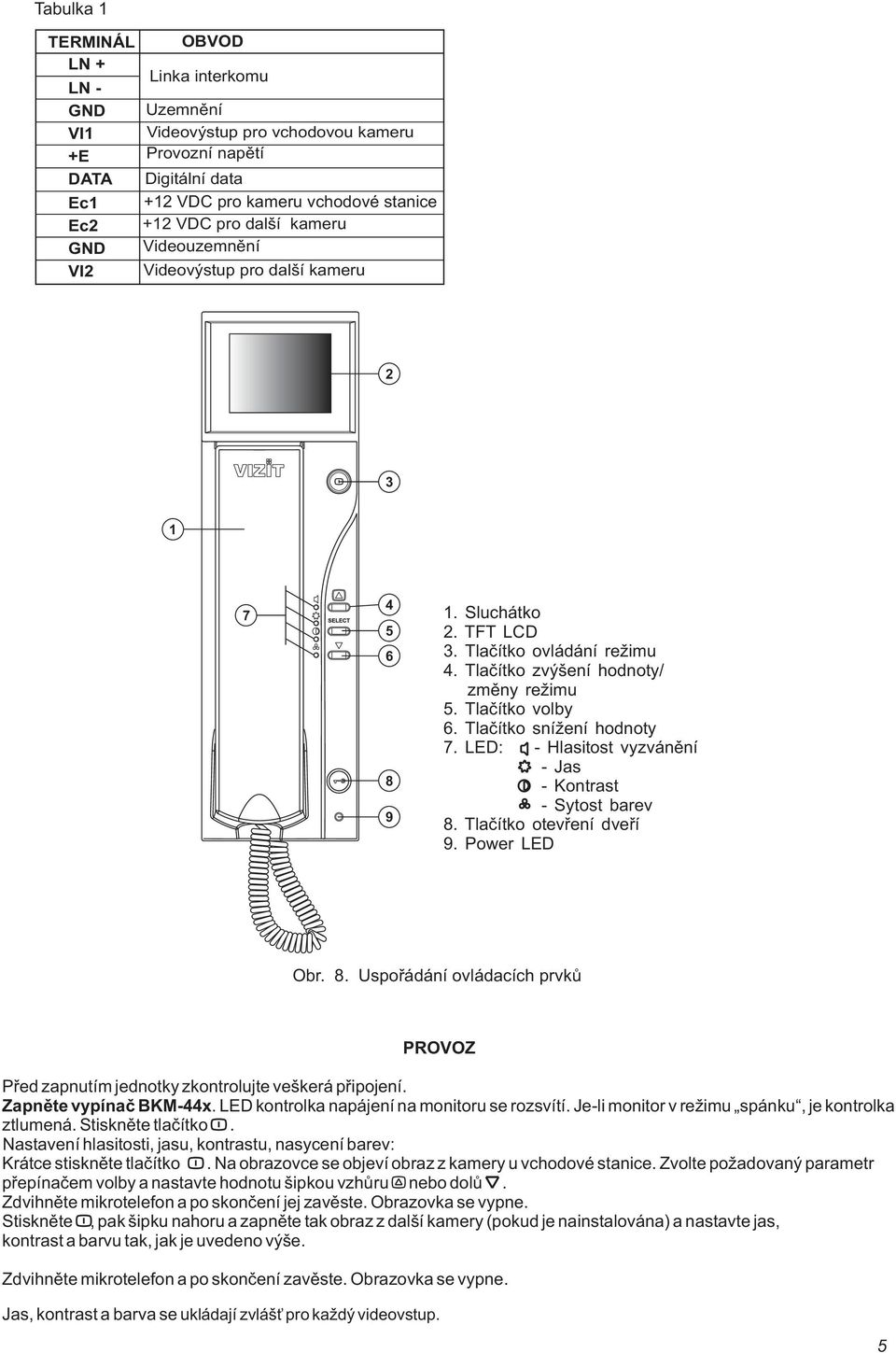

5 Tabulka 1 TERMINÁL + - OBD Linka interkomu Uzemnění Videovýstup pro vchodovou kameru Provozní napětí Digitální data VDC pro kameru vchodové stanice VDC pro další kameru Videouzemnění Videovýstup pro další kameru Sluchátko 2. TFT LCD 3. Tlačítko ovládání režimu 4. Tlačítko zvýšení hodnoty/ změny režimu 5. Tlačítko volby 6. Tlačítko snížení hodnoty 7. LED: - Hlasitost vyzvánění - Jas Kontrast - Sytost barev 8. Tlačítko otevření dveří 9. Power LED Obr. 8. Uspořádání ovládacích prvků PROZ Před zapnutím jednotky zkontrolujte veškerá připojení. Zapněte vypínač BKM-44x. LED kontrolka napájení na monitoru se rozsvítí. Je-li monitor v režimu spánku, je kontrolka ztlumená. Stiskněte tlačítko. Nastavení hlasitosti, jasu, kontrastu, nasycení barev: Krátce stiskněte tlačítko. Na obrazovce se objeví obraz z kamery u vchodové stanice. Zvolte požadovaný parametr přepínačem volby a nastavte hodnotu šipkou vzhůru nebo dolů. Zdvihněte mikrotelefon a po skončení jej zavěste. Obrazovka se vypne. Stiskněte, pak šipku nahoru a zapněte tak obraz z další kamery (pokud je nainstalována) a nastavte jas, kontrast a barvu tak, jak je uvedeno výše. Zdvihněte mikrotelefon a po skončení zavěste. Obrazovka se vypne. Jas, kontrast a barva se ukládají zvlášť pro každý videovstup. 5

6 Poznámka: Při nastavování jasu, kontrastu a barvy bliká odpovídající kontrolka LED až do okamžiku, kdy hodnota dosáhne nejvyšší nebo nejnižší hodnoty. Při nastavení hlasitosti zvonku se ozývá zkušební signál, dokud hodnota nedosáhne maximální nebo minimální výše. Zadejte číslo nebo stiskněte tlačítko volání bytu, kde je nainstalován monitor. Monitor zvoní, obraz z kamery u dveří se objevuje na obrazovce. Zdvihněte mikrotelefon a zkontrolujte dvousměrnou komunikaci. Stiskněte tlačítko nahoru směřující šipky Stiskněte znova nahoru směřující šipku a zobrazte tak obraz z další kamery, pokud je to třeba a vraťte se k hlavní kameře u dveří. Chcete-li odemknout dveře: Stiskněte tlačítko s klíčem Zámek dveří je odemknut, interkom je nadále k dispozici. a držte, dokud se neozve pípnutí. Po skončení zavěste mikrotelefon. Obraz zmizí, systém se vrátí do pohotovostního režimu. Poznámka: Zámek je možno odemknout, aniž byste hovořili s návštěvníkem. Jste-li volání, stiskněte tlačítko s klíčem a držte, dokud se neozve pípnutí. Dveře jsou odemčené, systém se vrací do pohotovostního režimu. Chcete-li aktivovat individuální vchodovou stanici (Obr. 7), zdvihněte mikrotelefon. Na obrazovce se objeví obraz, interkom je dostupný. Stiskněte nahoru směřující šipku a zobrazte tak obraz z doplňkové kamery (pokud je nainstalována) Stiskněte opět nahoru směřující šipku a vraťte se zpět na zobrazení kamery od vchodových dveří. Po skončení zavěste mikrotelefon. Obrazovka se vypne a systém se vrátí do pohotovostního režimu. VIZIT- M430C může být připojen ke komutátoru BKM-440 dvěma způsoby: jako hlavní (Obr. 5) nebo další (Obr. 6) Zdvihnete-li hlavní mikrotelefon, odpojí se vedlejší od linky interkomu. Podružná jednotka také nemůže aktivovat vchodovou stanici. BKM-440 může být připojen ke dvěma kamerám na svorce A a B. Stiskněte tlačítko nebo zdvihněte hlavní mikrotelefon. Objeví se obraz z kamery připojené ke svorce A. Stisknete-li znovu tlačítko, přepojíte se na zobrazení z kamery, připojené ke svorce B. Tlačítkem se tedy přepínají zobrazení kamer. Po stisku tlačítka zvonku na dveřích vydá monitor zvuk, který se liší od zvuku volání a na obrazovce se objeví obraz z doplňkové kamery (Obr. 4). Chcete-li uvést VIZIT-M430C do režimu spánku, stiskněte a podržte tlačítko Volání není možné a tlačítka (kromě ) v tomto režimu nefungují. dokud kontrolka LED nepohasne. 6
