1 JU M O SIL SAFETY P E R F O R M A N CE PL Funkční bezpečnost Bez starostí! JUMO Safety Performance Kompaktní řešení pro funkční bezpečnost

2 Kontakty Telefon: SIL JUMO SAFETY PERFORMANCE PL Vážení čtenáři, dramatická havárie toxického plynu v roce 1976 v severoitalském městě Seveso započala vývoj, díky kterému dnes známe termíny "funkční bezpečnost" nebo "SIL". Při této události došlo k vážné reakci na přehřátí v zařízení, které nemělo automatické chladicí ani varovné systémy, což vedlo k uvolnění velkého množství dioxinu. V důsledku této katastrofy bylo rozhodnuto o zpřísnění zákonů a předpisů pro ochranu lidí, živočichů a životního prostředí. Prvním výsledkem byla norma IEC "Funkční bezpečnost elektrických/elektronických / programovatelných elektronických systémů souvisejících s bezpečností" publikovaná v roce 1998, která je od roku 2002 aplikována jako EN Tato norma poprvé komplexně definovala bezpečnostní požadavky v automatizační technice. Zatímco IEC je primárně určena výrobcům komponentů pro bezpečnostní zařízení, pro operátory a projektanty bezpečnostních zařízení se používá IEC "Funkční bezpečnost - Bezpečnostní přístrojové systémy pro sektor průmyslových procesů". IEC poskytuje doporučení a pokyny pro posouzení rizika poškození v zařízení a může být nápomocná k výběru bezpečnostních komponentů. Cílem těchto norem je snížení rizika na akceptovatelnou úroveň. systému, která závisí na správné funkci bezpečnostních podsystémů a externích přístrojů ke snížení rizika. Termín "PL" je zkratka pro "Performance Level" a popisuje diskrétní úroveň, která definuje schopnost řízení bezpečnostních částí a provádí bezpečnostní funkci za nepředvídatelných podmínek. Termín "SIL" ("Safety Integrity Level") je používán jako měřítko bezpečnosti resp. spolehlivosti eletrického nebo elektronického řídicího systému. Hlavním cílem SIL je hodnocení bezpečnostního řetězce známého také jako SIF ("Safety Instrumented Function"). Tento bezpečnostní řetězec obvykle sestává z bezpečnostního regulátoru, akčního členu a snímače. Celý systém SIS ("Safety Instrumented System") je složen z jednoho nebo více bezpečnostních řetězců. V procesním průmyslu a ve strojírenství nabývá SIL a PL stále většího významu. Z tohoto důvodu společnost JUMO vyvinula celé portfolio produktů pro různé měřicí veličiny pod označením JUMO Safety Performance. Tento systém umožňuje společnosti JUMO nabízet kompaktní řešení pro rozdílné aplikace. Co tedy přesně znamenají pojmy "funkční bezpečnost" nebo "SIL" a "PL"? Funkční bezpečnost se vztahuje na část bezpečnosti Další informace lze nalézt na:

3 Obsah JUMO Safety Performance kompaktní řešení pro funkční bezpečnost 4 Elektronické produkty 8 Senzory 14 Nabídka školení

4 JUMO Safety Performance kompaktní řešení pro funkční bezpečnost JUMO Safety Performance je značka společnosti JUMO. Produkty označené touto značkou jsou vhodné pro bezpečnostní zařízení. To zahrnuje přístroje, které jsou certifikované SIL a PL, ale také pasivní prvky vhodné pro JUMO použití v měřicích řetězcích SIL a PL. Ty jsou označeny jako "SIL kvalifikované" a "PL kvalifikované". Pro procesní spolehlivost zákaznické aplikace je důležitá správně danému procesu přizpůsobená konfigurace komponentů. Tým odborníků JUMO Safety Performance SIL SAFETY PL P E R F O R M A NC E je vytvořen s cílem pomoci uživatelům se všemi otázkami ohledně SIL a PL. JUMO safetym STB/STW kompaktní jednokanálový bezpečnostní regulátor pro Ex-oblasti a ne-ex-oblasti Funkční bezpečnost je primárně zaměřena na hodnocení zvláště vhodné pro malé aplikace (např. speciální stroje bezpečnostního řetězce. Bezpečnostní řetězec obvykle a zařízení) nebo individuální aplikace s nízkou hustotou nebo sestává z logické jednotky, akčního členu a snímače. Pro malým počtem signálů. bezpečnostní řešení jsou obvykle využívány bezpečnostní K přístroji JUMO safetym mohou být přímo bez převodníků programovatelné regulátory. To však vyžaduje komplexní připojeny různé teploměry. Další veličiny (např. tlak, výška programované aplikace a vazby vstupů/výstupů na různé hladiny nebo průtok) lze měřit pomocí unifikovaných typy karet a vícekanálové přístroje. Nevýhodou je, že podle signálů. Další důležitou aplikací JUMO Safety Performance SIL musí být každá aplikace zvlášť vypočítána a vyhodnocena je možnost použití konfigurovatelného kompaktního řešení odděleně. v oblastech s nebezpečím výbuchu podle směrnice ATEX JUMO safetym STB/STW je atraktivní alternativou (viz obrázek na straně 7). k bezpečnostnímu programovatelnému regulátoru. Tento bezpečnostní omezovač a hlídač je vybaven 3 různými funkčními výstupy a umožňuje snadnou implementaci kompaktního bezpečnostního řešení. Takové řešení je

5 JUMO Safety Performance Kompaktní řešení Elektronické produkty Senzory Nabídka školení SIL klasifikace kompaktního řešení Díky desítkám let zkušeností v oblasti měření teploty a bezpečnostní regulace vyvinula společnost JUMO JUMO GmbH & Co. KG Moritz-Juchheim-Straße Fulda, Germany Tel.: Fax: mail@jumo.net Internet: bezpečnostní kompaktní řešení pro měření teploty, které nevyžaduje žádné další ověřování nebo kalkulace. V tomto řešení je kombinován bezpečnostní regulátor JUMO safetym s odporovými teploměry nebo termočlánky JUMO. Prohlášení výroce od společnosti JUMO vytváří certifikované kompaktní řešení SIL 3 a PL e. Kompaktní řešení pro měření tlaku, výšky hladiny a průtoku lze v závislosti na použitých senzorech a akčních členech provést až do SIL 2 a PL d. Výpočet zde provádí uživatel. Tým expertů JUMO Safety Performance je připraven uživatelům s výpočty pomoci pro dodržení předepsaných směrnic. Kommanditgesellschaft, Sitz: Fulda, Amtsgericht Fulda, HRA 302 USt.-Id.-Nr. DE ; Persönlich haftende Gesellschafterin: M. K. JUCHHEIM GmbH, Sitz: Fulda, Amtsgericht Fulda, HRB 17; Geschäftsführer: Dipl.-Ing. Bernhard Juchheim, Dipl.-Kfm. Michael Juchheim Seznam výhod: Certifikované měřicí řetězce až do SIL 3 a PL e Maximální flexibilita konfigurace komponentů SIL díky komplexnímu sortimentu Bezpečné sledování a vypnutí systémů Volitelné bezpečnostní funkce (např. omezovač nebo hlídač podle DIN 14597) Vhodné pro různé měřicí veličiny Při kombinování JUMO safetym a teploměrů JUMO již není nutný žádný výpočet SIL ze strany uživatele K dispozici také jako kompaktní řešení do oblastí s nebezpečím výbuchu podle směrnice ATEX v různých typech ochrany (např. [Ex i]). Individuální posouzení bezpečnostního řetězce zkušeným týmem expertů JUMO Safety Performance (teplota, tlak, výška hladiny, průtok) Variabilní výběr senzorů a akčních členů nezávislý na výrobci Certifikovaný měřicí řetězec individuálně přizpůsobitelný požadavkům procesu 4 5

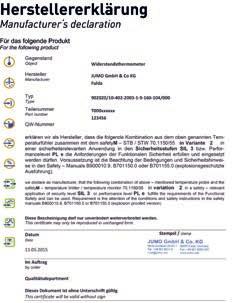

6 Bezpečné vypnutí až SIL 3 Certifikovaný kompaktní systém pro teplotu JUMO GmbH & Co. KG Moritz-Juchheim-Straße Fulda, Germany Tel.: Fax: mail@jumo.net Internet: Kommanditgesellschaft, Sitz: Fulda, Amtsgericht Fulda, HRA 302 USt.-Id.-Nr. DE ; Persönlich haftende Gesellschafterin: M. K. JUCHHEIM GmbH, Sitz: Fulda, Amtsgericht Fulda, HRB 17; Geschäftsführer: Dipl.-Ing. Bernhard Juchheim, Dipl.-Kfm. Michael Juchheim JUMO safetym STB/STW JUMO termočlánky / odporové teploměry Prohlášení výrobce Typ Kompaktní systém pro teplotu JUMO dtrans T07 B SIL Typ Napájecí a vstupní oddělovač Typ JUMO safetym STB/STW JUMO termočlánky / odporové teploměry Typ Kompaktní systém pro tlak* JUMO dtrans p20 JUMO safetym STB/STW Typ Typ Kompaktní systém pro tlak Napájecí a vstupní oddělovač Typ JUMO dtrans p20 Typ JUMO safetym STB/STW Typ Kompaktní systém pro průtok* JUMO flowtrans MAG S01 Typ JUMO safetym STB/STW Typ

7 JUMO Safety Performance Kompaktní řešení Elektronické produkty Senzory Nabídka školení Bezpečné vypnutí až SIL 3 v provedení ATEX Certifikovaný kompaktní systém pro teplotu JUMO GmbH & Co. KG Moritz-Juchheim-Straße Fulda, Germany JUMO safetym STB/STW Ex, [Ex ia] JUMO termočlánky / odporové teploměry Tel.: Fax: mail@jumo.net Internet: Kommanditgesellschaft, Sitz: Fulda, Amtsgericht Fulda, HRA 302 USt.-Id.-Nr. DE ; Persönlich haftende Gesellschafterin: M. K. JUCHHEIM GmbH, Sitz: Fulda, Amtsgericht Fulda, HRB 17; Geschäftsführer: Dipl.-Ing. Bernhard Juchheim, Dipl.-Kfm. Michael Juchheim Prohlášení výrobce Typ Certifikovaný kompaktní systém pro teplotu JUMO GmbH & Co. KG Moritz-Juchheim-Straße Fulda, Germany JUMO safetym STB/STW Ex, [Ex e] JUMO termočlánky / odporové teploměry Tel.: Fax: mail@jumo.net Internet: Kommanditgesellschaft, Sitz: Fulda, Amtsgericht Fulda, HRA 302 USt.-Id.-Nr. DE ; Persönlich haftende Gesellschafterin: M. K. JUCHHEIM GmbH, Sitz: Fulda, Amtsgericht Fulda, HRB 17; Geschäftsführer: Dipl.-Ing. Bernhard Juchheim, Dipl.-Kfm. Michael Juchheim Prohlášení výrobce Typ Kompaktní systém pro teplotu JUMO dtrans T07 B Ex SIL Ex-i napájecí a vstupní oddělovač Typ Typ JUMO safetym STB/STW JUMO termočlánky / odporové teploměry Typ Kompaktní systém pro tlak Ex-i napájecí a vstupní oddělovač Typ JUMO dtrans p20 Typ JUMO safetym STB/STW Typ Kompaktní systém pro průtok* JUMO flowtrans MAG S01 Typ JUMO safetym STB/STW Ex, [Ex ia] Typ Obecné poznámky pro zobrazená bezpečnostní kompaktní řešení na stranách 6 a 7: JUMO safetym STB/STW má k dispozici výstupní signál pro řízení následných bezpečnostních akčních členů. Další výstupní signály vhodné pro následnou vizualizaci, regulaci a dokumentaci. * Pomocná energie pro napájení je požadována odděleně. 6 7

8 Vždy o krok napřed: Elektronické produkty JUMO Safety Performance

9 JUMO Safety Performance Kompaktní řešení Elektronické produkty Senzory Nabídka školení JUMO safetym STB / STW a STB / STW Ex Bezpečnostní teplotní omezovač a hlídač Sledování zdroje vznícení podle EN SIL 2 a EN IPL 2 Jiskrově bezpečný vstup [Ex ia] a [Ex e] 1oo2D struktura pro vysoký stupeň procesní spolehlivosti Schválení pro DIN EN 14597, SIL 3, PL e, GL, PED Podsvícený displej LCD se zobrazením textů Univerzální vstup pro velké množství měřicích signálů a veličin Analogové vstupy Odporové teploměry: Pt100, Pt1000 Termočlánky: Fe-CuNi "L", Fe-CuNi "J", Cu-CuNi "U", Cu-CuNi "T", NiCr-Ni "K", NiCrSi-NiSi "N", Pt10Rh-Pt "S", Pt13Rh-Pt "R", Pt30Rh-Pt6Rh "B", W3Re-W25Re "D" Stejnosměrný proud: ma Analogové vstupy: uživatelsky konfigurovatelné Analogový výstup Proud: ma, ma Napětí: V, V Analogový výstup: lze použít jako výstup skutečné hodnoty pro hlavní měřenou hodnotu, měřenou hodnotu 1, měřenou hodnotu 2, diferenci mezi měřenou hodnotou 1 a měřenou hodnotou 2 Binární vstup Připojení: jeden bezpotenciálový kontakt pro odblokování přístroje, blokování tlačítek, blokování úrovní Reléové výstupy Reléový výstup KV lze použít jako před-alarm Reléový výstup alarm mezní hodnoty vyhodnocený pro teplotní omezovač Napájecí napětí V AC/DC, Hz, V AC +10 %/-15 %, Hz Schválení ATEX, IECEx, SIL, PL Pro další informace: typový list ,

10 JUMO dtrans T06 Multifunkční čtyřvodičový převodník pro montáž na DIN lištu Snadná montáž na DIN lištu s odpojitelnými připojovacími svorkami Univerzální vstup pro široký rozsah senzorů Rozsáhlé funkce vlastní a senzorové diagnostiky Nejvyšší stupeň přesnosti a dlouhodobé stability Inteligentní dodatečné funkce jako paměť min./max. hodnot a čítač servisních hodin SIL 2 / SIL 3 podle IEC /2/3:2010 Komfortní konfigurace pomocí tlačítek a displeje nebo rozhraní USB Vyšší procesní kvalita a efektivita Zvýšená bezpečnost a spolehlivost zařízení Analogové vstupy Odporové teploměry: Pt50, Pt100, Pt500, Pt1000, Ni100, Ni500, Ni1000, Cu50, Cu100, dvouvodičové/třívodičové/čtyřvodičové připojení Termočlánky: L, J, U, T, K, E, N, S, R, B, C, A1, D, L, Chromel -Alumel, PLII Analogový výstup Proud: 0(4) ma (invertovatelný) Napětí: 0(2) V (invertovatelné) Instalace Montážní lišta nebo DIN lišta 35 7,5 mm Kalibrační přesnost ± 0,05 % Napájecí napětí V AC, 24 V DC Klíčové vlastnosti Univerzální vstup pro široký rozsah senzorů a unifikovaných signálů Intuitivní obsluha a konfigurace na přístroji nebo pomocí setup programu přes rozhraní USB Rozhraní RS485 (Modbus RTU) a reléový výstup mezní hodnoty (volitelně) Inteligentní dodatečné funkce jako paměť min./max. hodnoty, čítač provozních hodin a simulace výstupu SIL 2 / SIL 3 podle DIN EN a PL c / PL d podle ISO (volitelně) Přiřazení senzoru pro odporové senzory teploty Zákaznická linearizace Vysoké galvanické oddělení signálu Čítač servisních a provozních hodin Schéma připojení zobrazitelné na displeji Pro další informace: typový list

11 JUMO Safety Performance Kompaktní řešení Elektronické produkty Senzory Nabídka školení JUMO dtrans T07 Dvoukanálové převodníky teploty Vysoký stupeň přesnosti od 0,1 K se senzorem Pt100 HART 7 protokol SIL 2 pro hardware a SIL 3 pro software podle IEC 61508:2010 Spolehlivý provoz díky sledování snímače a detekci poruch přístroje Analogové vstupy 2 senzorové vstupy pro odporové teploměry: Pt50, Pt100, Pt200, Pt500, Pt1000, Ni100, Ni120, Cu50, Cu100, dvouvodičové/třívodičové/čtyřvodičové připojení nebo termočlánky: A, B, C, D, E, J, K, L, N, R, S, T, U Analogový výstup Proud: ma Instalace Do připojovací hlavice formy B, na montážní lištu nebo DIN lištu 35 7,5 mm Kalibrační přesnost ± 0,05 % Napájecí napětí V DC Klíčové vlastnosti Dva univerzální měřicí vstupy (odporové teploměry, termočlánky, Ω, mv) Výstup ma (jeden kanál, v napájecí smyčce) Dvě provedení pouzdra (do hlavice formy B nebo na DIN lištu) Volitelně připojitelný displej BD7 pro provedení přístroje do hlavice formy B Schválení ATEX, IECEx, culus, Hart Pro další informace: typový list

12 Ex-i napájecí a vstupní oddělovač Pro provoz jiskrově bezpečných [Ex i] převodníků a ma-proudových zdrojů instalovaných v Ex-oblastech HART -konformní Schválení SIL 2 Široký rozsah napájecích zdrojů Vstup 0(4) ma Provoz jako napájecí nebo vstupní oddělovač Výstup 0(4) ma 0(1)... 5 V Instalace Na montážní lištu nebo DIN lištu 35 7,5 mm Srovnávací přesnost ± 0,1 % Napájecí napětí V AC/DC Klíčové vlastnosti HART -konformní Aktivní nebo pasivní proudový výstup LED pro stav napájení Široký rozsah napájecích zdrojů Pro další informace: typový list

13 JUMO Safety Performance Kompaktní řešení Elektronické produkty Senzory Nabídka školení JUMO extherm-at Termostat pro vnější montáž do prostředí s nebezpečím výbuchu Lze přímo použít v zónách 1 a 2 nebo 21 a 22 Spínaný výkon standardně 16 A, volitelně 25 A Přípustné okolní teploty: C K dispozici jako příslušenství ochranná jímka pro použití v zóně 0 Jednoduchý a dvojitý termostat Schválení podle ATEX, IECEx a SIL 2 JUMO SIL SAFETY PL P E R F O R M A N CE Vlastnosti Jednoduchý a dvojitý termostat Provedení Teplotní hlídač (TW) Teplotní omezovač (TB) Bezpečnostní teplotní hlídač (STW) Bezpečnostní teplotní omezovač (STB) Spínací prvek Zapouzdřený vestavný termostat odolný vůči ohni Spínaný výkon 16 A, 230 V, volitelně 25 A, 230 V Maximální rozsah regulace / mezní hodnota 500 C Schválení ATEX, RTN, EAC, DIN, IECEx Pro další informace: typový list

14 Měření s bezpečností Senzory JUMO Safety Performance

15 JUMO Safety Performance Kompaktní řešení Elektronické produkty Senzory Nabídka školení Termočlánky a odporové teploměry Více než 40 různých teploměrů s kvalifikací SIL a PL Hlavicové a kabelové snímače jako termočlánky nebo odporové teploměry Schválení podle ATEX a IECEx Termočlánky Pro teploty až do 1500 C Jako jednoduché nebo dvojité termočlánky Termopáry J, L, K, S, B* Odporové teploměry Pro teploty až do 700 C Pt100, Pt500, Pt1000 Jako jednoduché, dvojité nebo trojité odporové teploměry Procesní připojení Závit, příruba, svorné šroubení, hygienické procesní připojení Pro další informace: viz typový list Termočlánky typu: , , , , , , , , , , , , , , , Odporové teploměry typu: , , , , , , , , , , , , , , , , , , , , , , , , , , , *Podle DIN 43710, DIN EN a ANSI MC96.1 resp. ASTM E

16 JUMO dtrans p20 Procesní převodník tlaku HART rozhraní Volitelná ochrana proti výbuchu [Ex ia] podle ATEX Linearita 0,05 % Zmenšení rozsahu 1:50 Jednoduché ovládání pomocí otočného prvku Nerezové pouzdro Volitelně vysokoteplotně odolná varianta do 200 C Zobrazené měřítko s volně nastavitelnými jednotkami Zobrazení teploty snímače Pro měření tlaku, diferenčního tlaku a výšky hladiny Zobrazení minimálního a maximálního tlaku Vstup /26: bar (rel.; abs.) /23: 1 mbar bar DP Výstup ma dvouvodičově, HART Přesnost (linearita) /26: 0,05 % /23: 0,07 % Procesní připojení /26: závit, hygienické připojení, JUMO PEKA, tlakový přenašeč /23: 2x 1/4"-18 NPT; tlakový přenašeč Teplota média /26: C /23: C Klíčové vlastnosti Programovatelný a vysoce precizní Nerezové pouzdro SIL 2, ATEX Pro další informace: typové listy /26, /23

17 JUMO Safety Performance Kompaktní řešení Elektronické produkty Senzory Nabídka školení JUMO flowtrans MAG S Magneticko-indukční průtokoměry Pro procesní průmysl Kompaktní a oddělené provedení Jmenovitá světlost od DN 3 do DN 2000 Jmenovitý tlak až do PN 100 Teploty až do 180 C Měřicí přesnost až 0,2 % z měřené hodnoty Vstup a výstup Analogový výstup ma; HART Binární vstup, binární výstup Jmenovitá světlost DN 3... DN 2000 Přesnost 0,3 % (volitelně: 0,2 %) z měřené hodnoty Procesní připojení Příruby podle DIN, ASME, JIS Teplota média Maximálně 180 C Schválení SIL 2, ATEX, IECEx Pro další informace: typový list

18 Nabídka školení produktů JUMO Safety Performance Pro perfektní seznámení s tématem "funkční bezpečnost" nabízí společnost JUMO několik možností: Semináře Webináře Technická literatura Seminář: Funkční bezpečnost v Evropě se zřetelem na "Safety Integrity Level" a "Performance Level" základní kurz Obsah Cíle Seminář poskytuje snadný vstup do oblasti funkční Po absolvování semináře budou mít účastníci přehled bezpečnosti pomocí aplikačně orientovaných praktických o funkční bezpečnosti a mohou: informací při práci s normami: Provést posouzení rizik Co znamená funkční bezpečnost? Pochopit výpočty Normy, definice, hodnoty Vytvářet struktury SIL Rozdíly mezi SIL a PL Zpracovávat dokumentaci Specifikace výrobce Systémové struktury Posouzení rizik a pomocné nástroje Bezpečnostní struktury Případová studie bezpečnostního řetězce SIL klasifikace podle norem Požadavky Certifikáty a bezpečnostní příručka Komunikativní znalost anglického/německého jazyka Systémové aplikace a různé způsoby pohledu Cílová skupina Pracovníci, kteří chtějí získat úvodní přehled požadavků funkční bezpečnosti v oblasti procesního průmyslu a strojírenství. Základní technické znalosti na struktury a výpočty Obecné informace a příklady pro praktické použití Výměna zkušeností

19 JUMO Safety Performance Kompaktní řešení Elektronické produkty Senzory Nabídka školení Webinář: Použití bezpečnostních teplotních omezovačů a hlídačů JUMO safetym STB/STW Webinář představuje JUMO safetym STB/STW a poskytuje Srovnání měřicích řetězců klasifikovaných SIL s bezpečnostním PLC a JUMO safetym účastníkům důležité informace pro implementaci kompaktní bezpečnostní regulace: DIN EN Cílová skupina: Definice teplotního hlídače/omezovače a bezpečnostního teplotního hlídače/omezovače Přehled produktové řady JUMO safetym SIL a SIL certifikované měřicí řetězce od JUMO Hardware a konfigurace JUMO safetym STB/STW Všichni pracovníci implementující bezpečnostní regulátory Technická literatura: Funkční bezpečnost Safety Integrity Level (SIL) Tato učebnice poskytuje podporu pro uvedení do tématu funkční bezpečnosti. Popisuje základní principy funkční htto://literature.jumo-en.info bezpečnosti na základě norem v jednoduché a srozumitelné formě. Obecné informace Aktuální termíny seminářů a webinářů lze nalézt na stránkách Stanovili jsme si cíl poskytovat semináře nejvyšší možné kvality. Rádi seminář přizpůsobíme Vašim konkrétním požadavkům. Také nabízíme exkluzivní webináře online. Ty obvykle trvají Seminář můžeme uspořádat ve Vaší společnosti, v prostorách 1 až 2 hodiny. Poskytují kompaktní náhled do tématu společnosti JUMO v Brně nebo v našem vzdělávacím centru přizpůsobeného Vám nebo konkrétním otázkám. v německé Fuldě. Neváhejte nás kontaktovat. Výhoda pro Vás: nejsou nutné žádné cestovní výdaje, čímž se JUMO poskytuje praktické semináře více než 20 let: všichni online školení stává vysoce efektivním. naši řečníci jsou zkušení odborníci, kteří mají hluboké znalosti v oblastech jejich specializace i našich produktech
