JUMO heattherm-at. Schválení. Typový list Strana 1/10. Typ , v provedení pro vnější montáž

Transkript

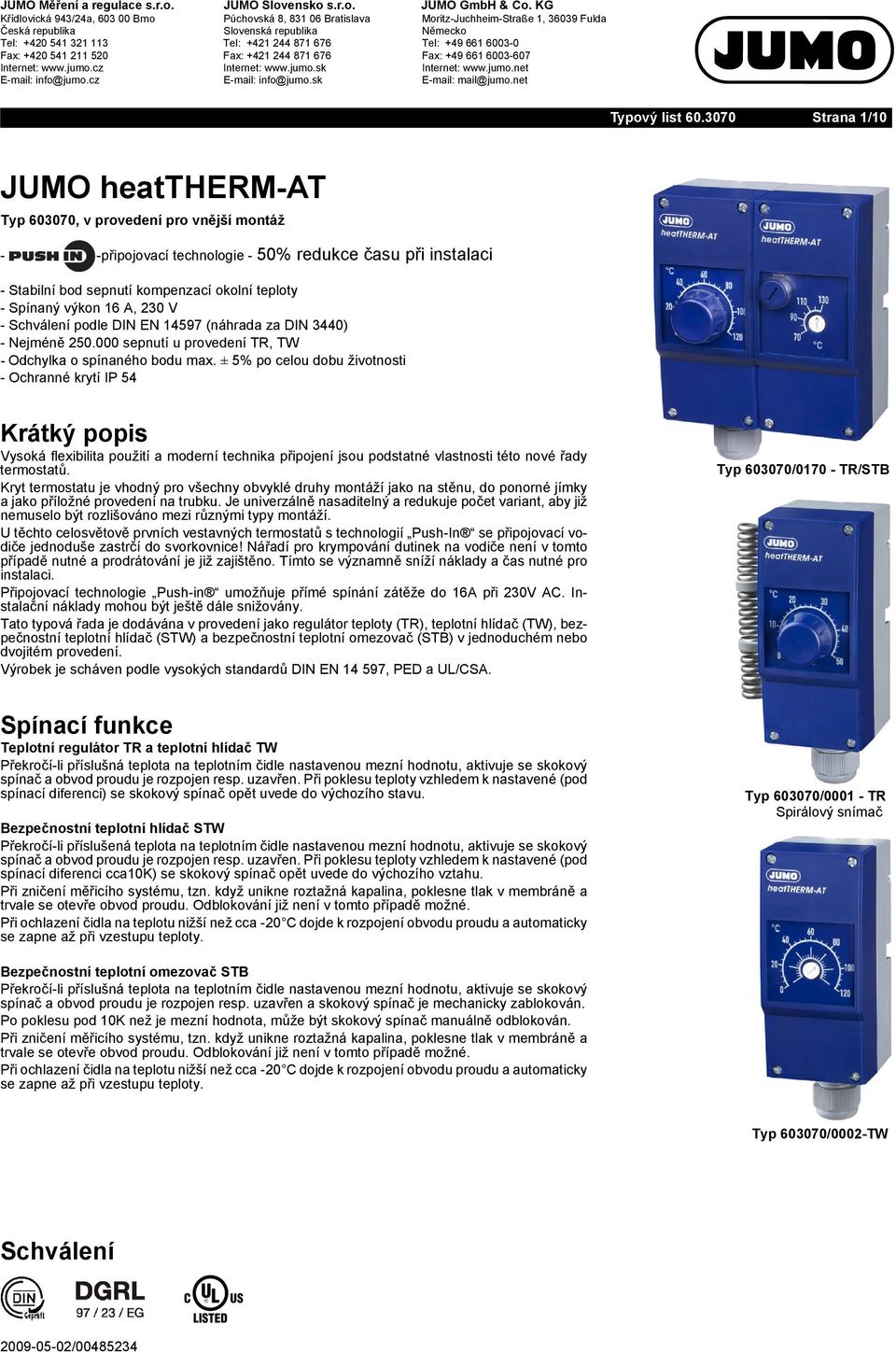

1 Strana 1/10 JUMO heattherm-at , v provedení pro vnější montáž - -připojovací technologie - 50% redukce času při instalaci - Stabilní bod sepnutí kompenzací okolní teploty - Spínaný výkon 16 A, 230 V - Schválení podle DIN EN (náhrada za DIN 3440) - Nejméně sepnutí u provedení TR, TW - Odchylka o spínaného bodu max. ± 5% po celou dobu životnosti Krátký popis Vysoká flexibilita použití a moderní technika připojení jsou podstatné vlastnosti této nové řady termostatů. Kryt termostatu je vhodný pro všechny obvyklé druhy montáží jako na stěnu, do ponorné jímky a jako příložné provedení na trubku. Je univerzálně nasaditelný a redukuje počet variant, aby již nemuselo být rozlišováno mezi různými typy montáží. U těchto celosvětově prvních vestavných termostatů s technologií Push-In se připojovací vodiče jednoduše zastrčí do svorkovnice! Nářadí pro krympování dutinek na vodiče není v tomto případě nutné a prodrátování je již zajištěno. Tímto se významně sníží náklady a čas nutné pro instalaci. Připojovací technologie Push-in umožňuje přímé spínání zátěže do 16A při 230V AC. Instalační náklady mohou být ještě dále snižovány. Tato typová řada je dodávána v provedení jako regulátor teploty (TR), teplotní hlídač (TW), bezpečnostní teplotní hlídač (STW) a bezpečnostní teplotní omezovač (STB) v jednoduchém nebo dvojitém provedení. Výrobek je scháven podle vysokých standardů DIN EN , PED a UL/CSA. funkce Teplotní regulátor TR a teplotní hlídač TW Překročí-li příslušná teplota na teplotním čidle nastavenou mezní hodnotu, aktivuje se skokový spínač a obvod proudu je rozpojen resp. uzavřen. Při poklesu teploty vzhledem k nastavené (pod spínací diferenci) se skokový spínač opět uvede do výchozího stavu. Bezpečnostní teplotní hlídač STW Překročí-li příslušená teplota na teplotním čidle nastavenou mezní hodnotu, aktivuje se skokový spínač a obvod proudu je rozpojen resp. uzavřen. Při poklesu teploty vzhledem k nastavené (pod spínací diferenci cca10k) se skokový spínač opět uvede do výchozího vztahu. Při zničení měřicího systému, tzn. když unikne roztažná kapalina, poklesne tlak v membráně a trvale se otevře obvod proudu. Odblokování již není v tomto případě možné. Při ochlazení čidla na teplotu nižší než cca -20 dojde k rozpojení obvodu proudu a automaticky se zapne až při vzestupu teploty / TR/STB / TR Spirálový snímač Bezpečnostní teplotní omezovač STB Překročí-li příslušná teplota na teplotním čidle nastavenou mezní hodnotu, aktivuje se skokový spínač a obvod proudu je rozpojen resp. uzavřen a skokový spínač je mechanicky zablokován. Po poklesu pod 10K než je mezní hodnota, může být skokový spínač manuálně odblokován. Při zničení měřicího systému, tzn. když unikne roztažná kapalina, poklesne tlak v membráně a trvale se otevře obvod proudu. Odblokování již není v tomto případě možné. Při ochlazení čidla na teplotu nižší než cca -20 dojde k rozpojení obvodu proudu a automaticky se zapne až při vzestupu teploty /0002-TW Schválení

2 Strana 2/10 Technická data Kryt Spodní část krytu: Barva: PA (zesílený) šedostříbrná RAL 7001 Vrchní část krytu: Barva: ABS s okénkem (PMMA) kobaltová modř RAL 5013 Nastavení pož. hodnoty TR bod nastavitelný vnějším otočným prvkem. TW, STW, STB bod nastavitelný šroubovákem po odejmutí krytu, kontrola nastaveného bodu septní. Ochranné krytí IP 54 podle EN Vnitřní vedení kabelů Kabelová průchodka M20 x 1,5, pro kabel Ø 6-12 mm Upevnění krytu Montáž na potrubí upínacím pásem pro průměr mm Montáž do ochranné jímky montáž na stěnu Hmotnost cca 0,2 kg Elektrická data kontaktu Pružinový kontakt s jednopólovým přepínací kontaktem Spínaný výkon TR, TW, STW STB Na rozpínacím kontaktu (trasa 1-2): AC 230 V +10%, 16 (2,5) A, cos ϕ =1(0,6) DC 230 V +10%, 0,25 A Na rozpínacím kontaktu (trasa 1-2): AC 230 V +10%, 16 (2,5) A, cos ϕ =1(0,6) DC 230 V +10%, 0,25 A Připojení Průřez vodičů Bezpečnost spínání Provozní data Na spínacím kontaktu (trasa 1-4): AC 230 V +10%, 6,3 (2,5) A, cos ϕ =1(0,6) DC 230 V +10%, 0,25 A Na spínacím kontaktu (trasa 1-4): AC 230 V +10%, 2 (0,4) A, cos ϕ =1(0,6) DC 230 V +10%, 0,25 A -kontakt (svorkovnice) Push-In -spojovací technologie: patentovaná technika spojování firmy Weidmüller GmbH & Co. KG, Detmold 0, ,5 mm 2 lanko (plný vodič, lanko s dutinkou) Aby byla zaručena co nejvyšší spolehlivost při spínání, doporučuje se minimální zátěž: AC / DC = 24 V, 100 ma u stříbrných kontaktů. Přesnost spínaného bodu TR, TW STW, STB při nastaveném rozsahu: ,5% v první polovině ( ) v horní polovině ( ) v první polovině ( ) v horní polovině ( ) V horní třetině rozsahu ± 3%, na začátku rozsahu ± 6% +0 / -5K +0 / -12K +0 / -12K +0 / -5K Kompenzace teploty Při odchylce teploty okolí vzhledem ke spínací hlavici a vedení od přednastavené teploty +22 vzniká posunutí spínacího bodu cca -0,1 K / K (změna bodu sepnutí vztažená na změnu teploty okolí, měřená při mezní hodnotě +120 pevně nastavené a délce vedení kapiláry 2000 mm). Sériovou teplotní kompenzací se tato odchylka sepnutí redukuje na minimum. Mezní teploty Pro transport a skladování: V provozu: max. +80 U montáže na trubku max. teplota potrubí +120 Jmenovitá plocha(nl) Podle DIN 16257, NL 0...NL 90 (jiné NL na dotaz) Schválení DIN DIN EN TR , TW , STW (STB) , STB DGRL Směrnice pro tlak. přís. 97/23/EG STW a STB UL UL 873 na dotaz Schéma zapojení TR, TW, STW: 1 STB:

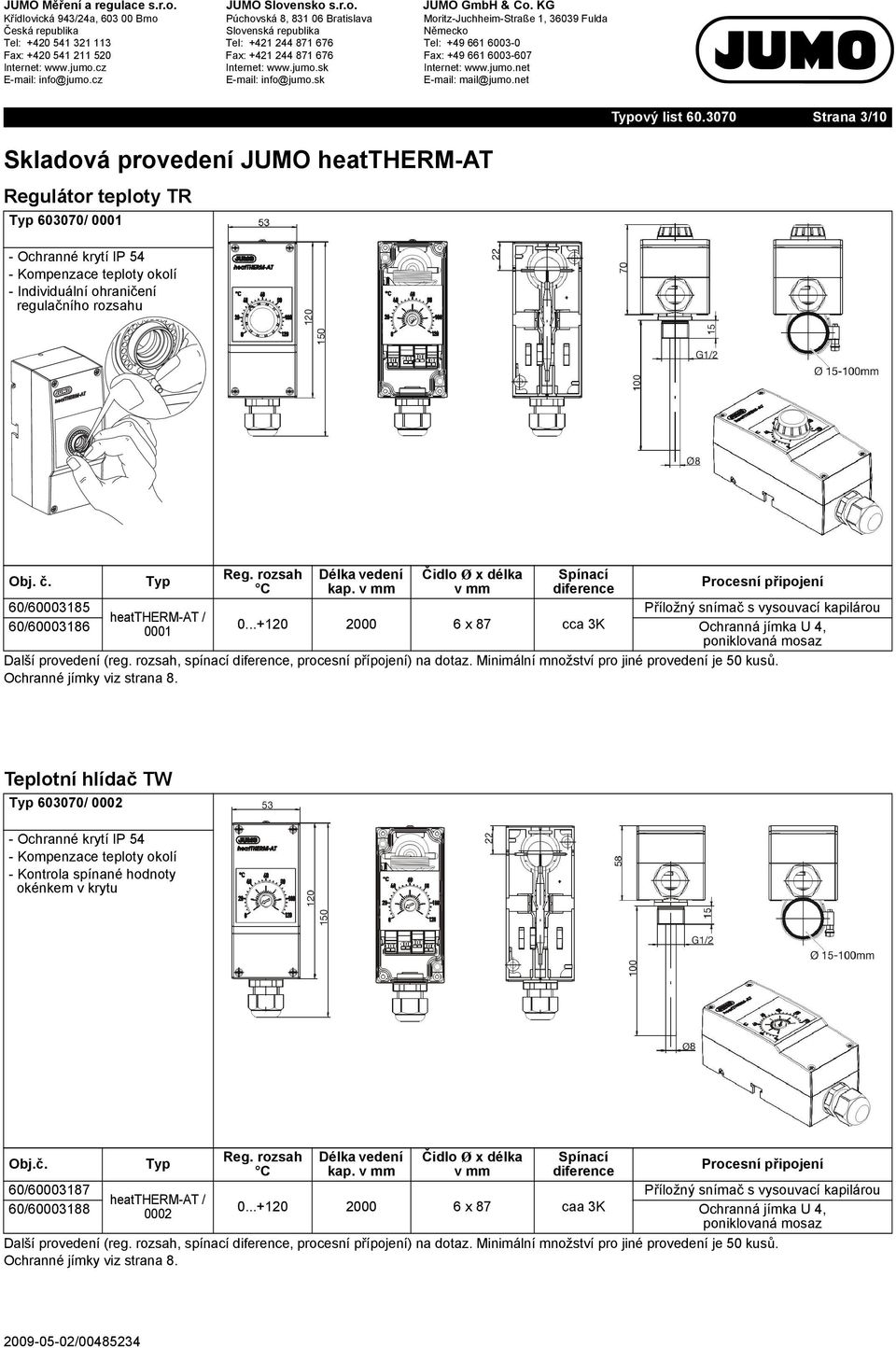

3 Strana 3/10 Skladová provedení JUMO heattherm-at Regulátor teploty TR / Kompenzace teploty okolí - Individuální ohraničení regulačního rozsahu 60/ Příložný snímač s vysouvací kapilárou heattherm-at / 60/ x 87 cca 3K 0001 Teplotní hlídač TW / Kompenzace teploty okolí Obj.č. 60/ Příložný snímač s vysouvací kapilárou heattherm-at / 60/ x 87 caa 3K

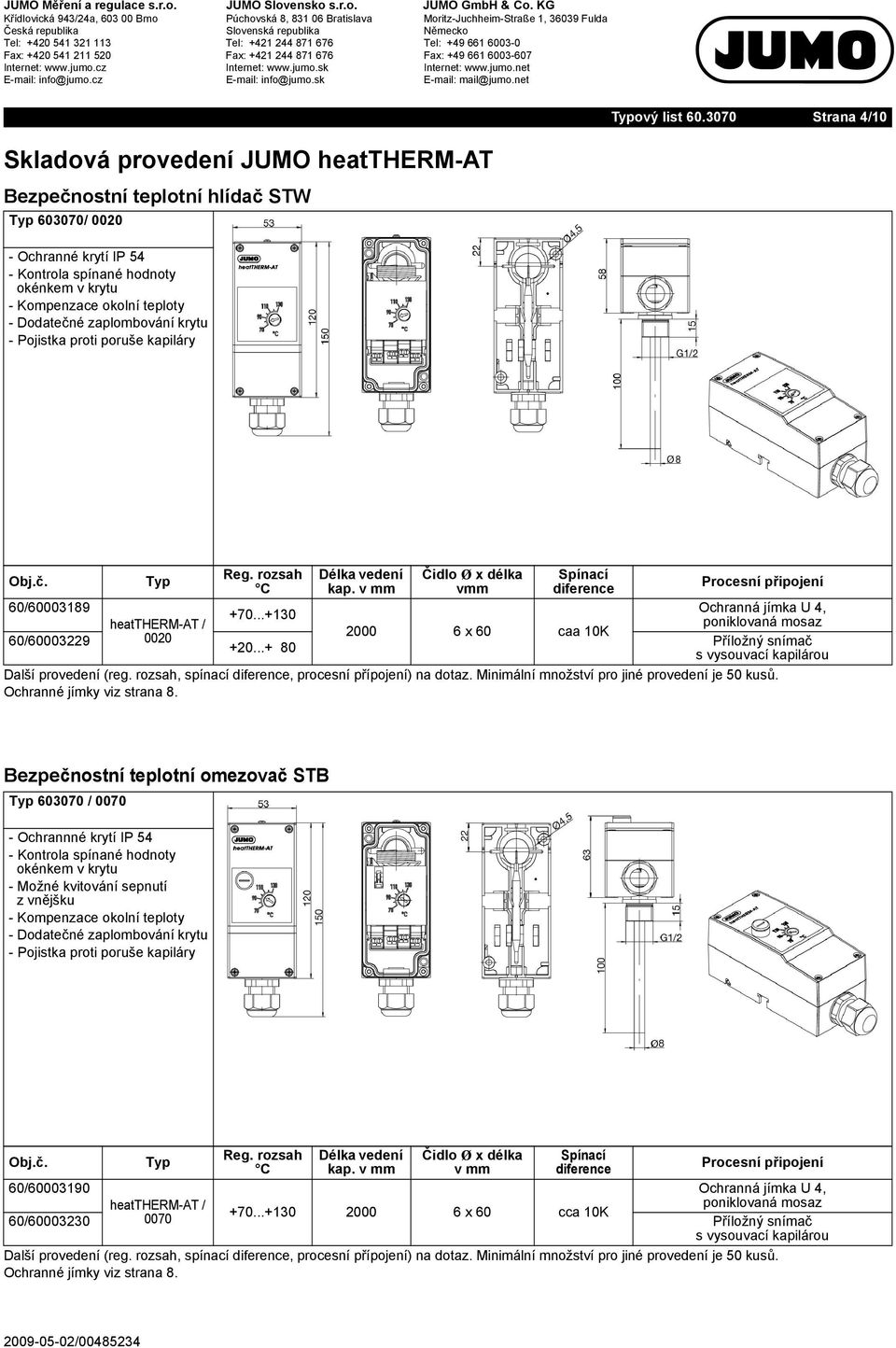

4 Strana 4/10 Skladová provedení JUMO heattherm-at Bezpečnostní teplotní hlídač STW / Kompenzace okolní teploty - Dodatečné zaplombování krytu - Pojistka proti poruše kapiláry Obj.č. 60/ / heattherm-at / vmm x 60 caa 10K Příložný snímač s vysouvací kapilárou Bezpečnostní teplotní omezovač STB / Ochrannné krytí IP 54 - Možné kvitování sepnutí z vnějšku - Kompenzace okolní teploty - Dodatečné zaplombování krytu - Pojistka proti poruše kapiláry Obj.č. 60/ heattherm-at / x 60 cca 10K 60/ Příložný snímač s vysouvací kapilárou

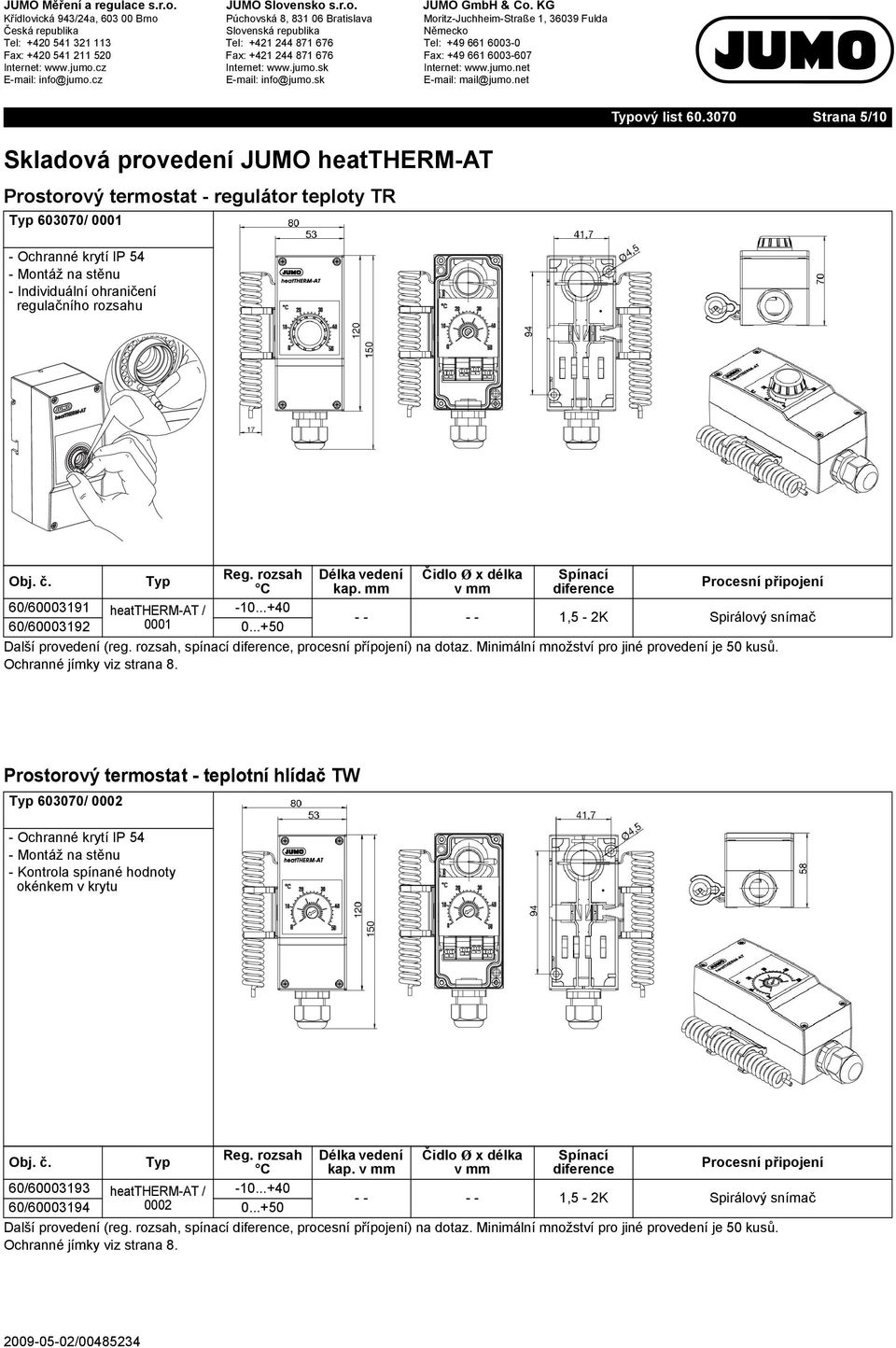

5 Strana 5/10 Skladová provedení JUMO heattherm-at Prostorový termostat - regulátor teploty TR / Montáž na stěnu - Individuální ohraničení regulačního rozsahu kap. mm 60/ heattherm-at / ,5-2K Spirálový snímač 60/ Prostorový termostat - teplotní hlídač TW / Montáž na stěnu 60/ heattherm-at / ,5-2K Spirálový snímač 60/

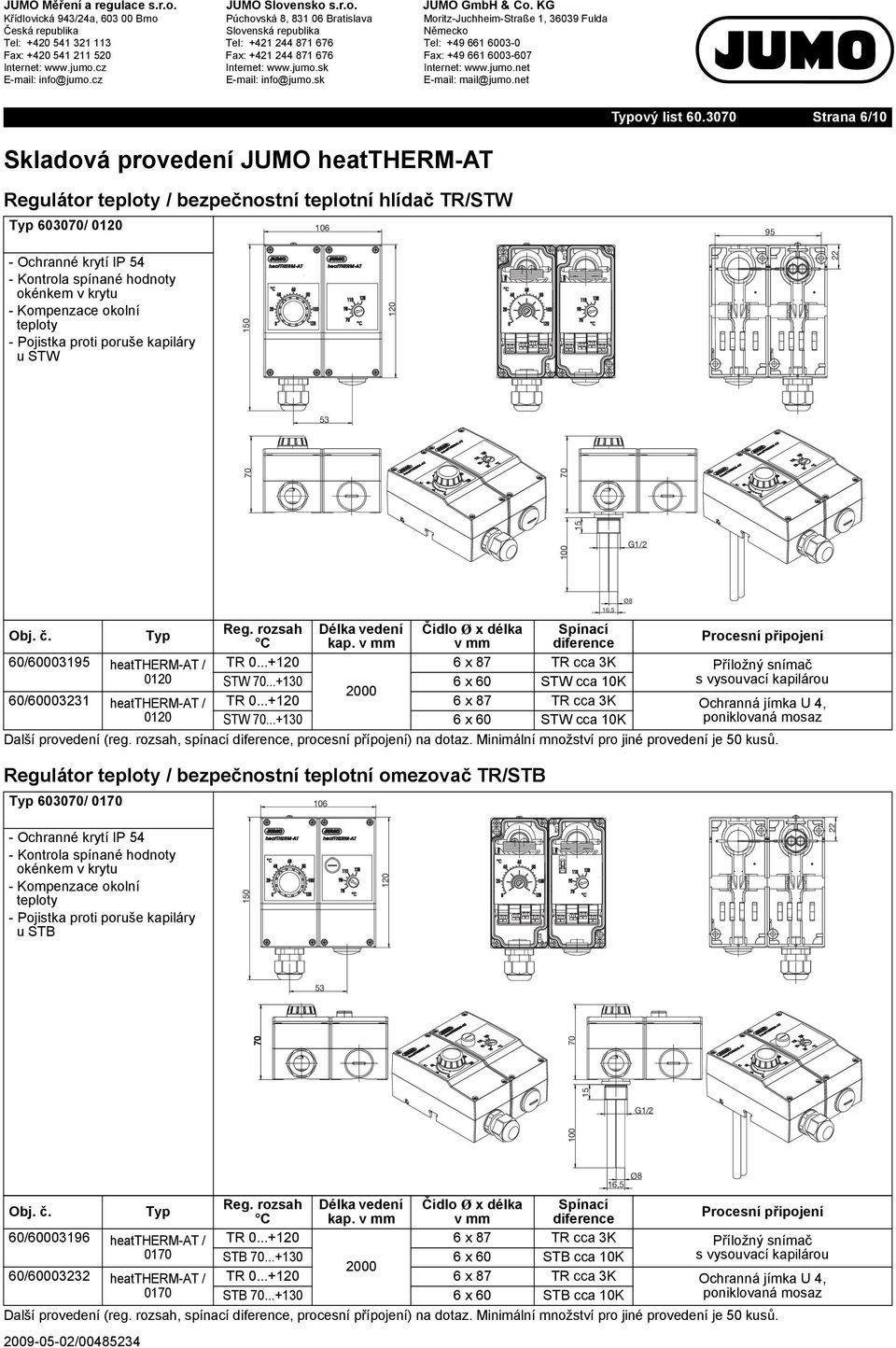

6 JUMO Měření a regulace s.r.o. JUMO Slovensko s.r.o. JUMO GmbH & Co. KG Křídlovická 943/24a, Brno Česká republika Tel: Fax: Internet: info@jumo.cz Púchovská 8, Bratislava Slovenská republika Tel: Fax: Internet: info@jumo.sk Moritz-Juchheim-Straße 1, Fulda Německo Tel: Fax: Internet: mail@jumo.net Strana 6/10 Skladová provedení JUMO heattherm-at Regulátor teploty / bezpečnostní teplotní hlídač TR/STW / Kompenzace okolní teploty - Pojistka proti poruše kapiláry u STW G1/2 Ø8 16,5 60/ heattherm-at / TR x 87 TR cca 3K Příložný snímač 0120 s vysouvací kapilárou STW x 60 STW cca 10K / heattherm-at / TR x 87 TR cca 3K 0120 STW x 60 STW cca 10K Regulátor teploty / bezpečnostní teplotní omezovač TR/STB / Kompenzace okolní teploty - Pojistka proti poruše kapiláry u STB G1/2 Ø8 16,5 60/ heattherm-at / TR x 87 TR cca 3K Příložný snímač 0170 s vysouvací kapilárou STB x 60 STB cca 10K / heattherm-at / TR x 87 TR cca 3K 0170 STB x 60 STB cca 10K

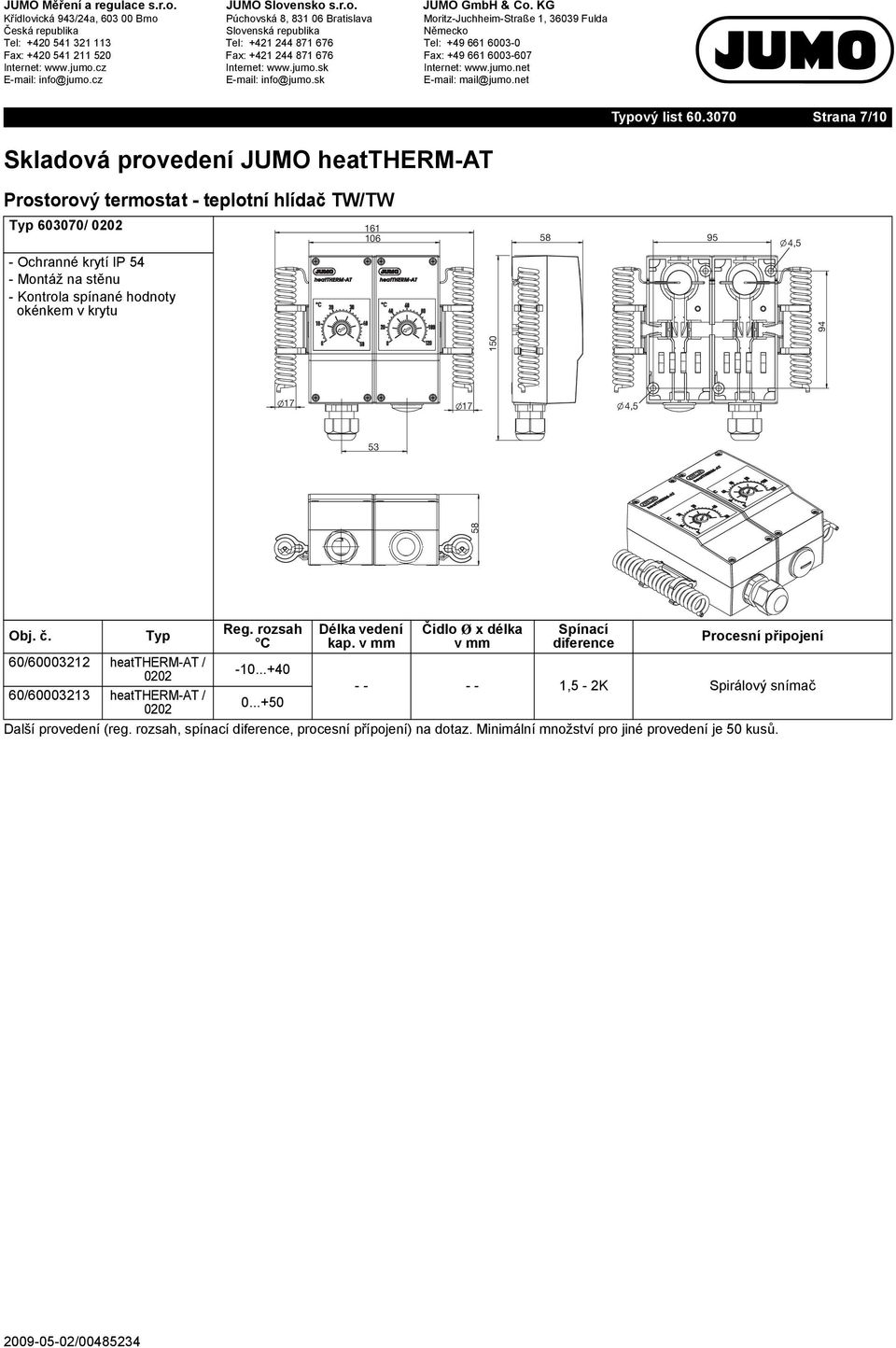

7 Strana 7/10 Skladová provedení JUMO heattherm-at Prostorový termostat - teplotní hlídač TW/TW / Montáž na stěnu , , / heattherm-at / ,5-2K Spirálový snímač 60/ heattherm-at /

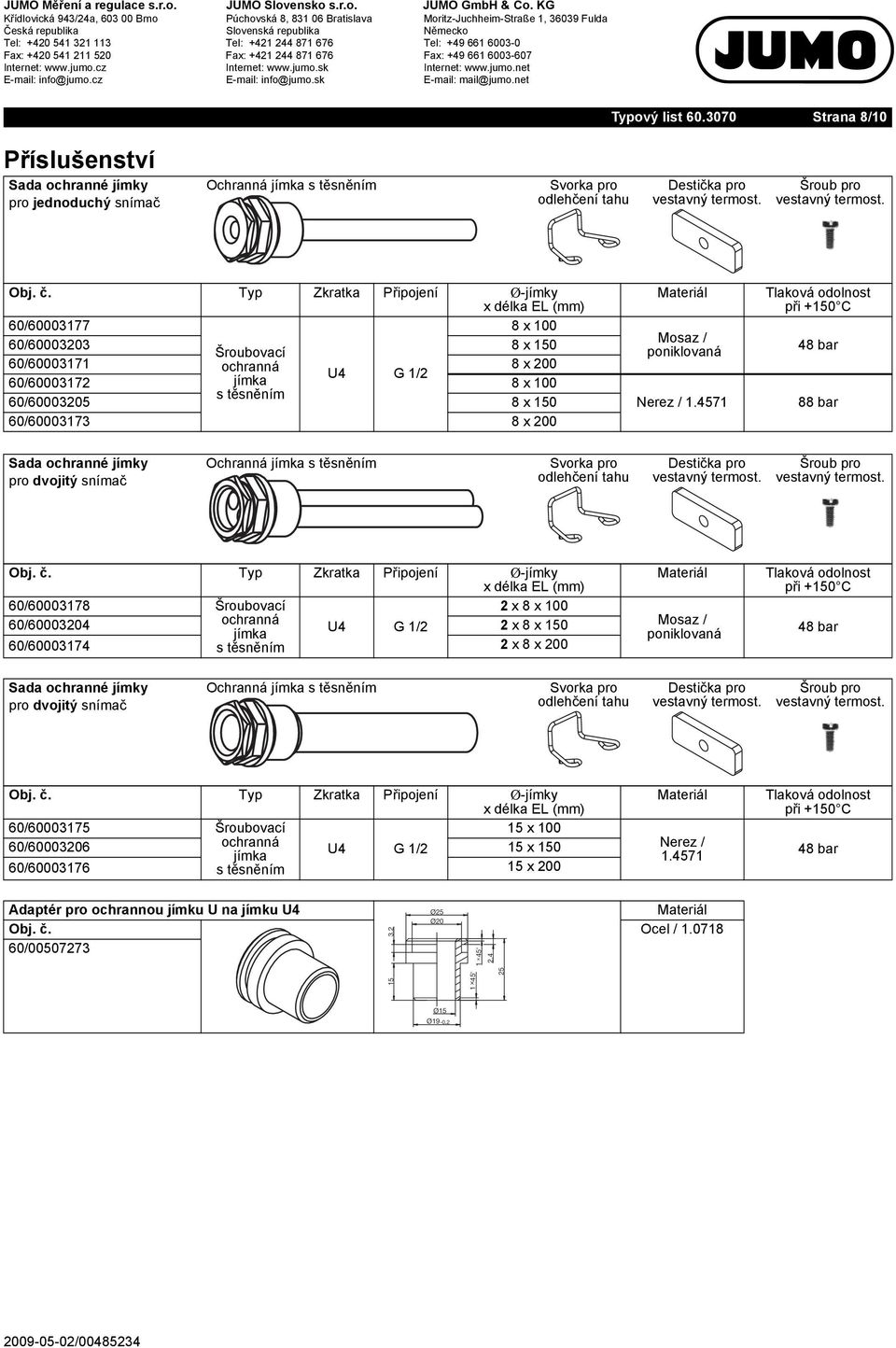

8 Strana 8/10 Příslušenství Sada ochranné jímky pro jednoduchý snímač Ochranná jímka s těsněním Svorka pro odlehčení tahu Destička pro Šroub pro Zkratka Připojení Ø-jímky x délka EL (mm) 60/ x / x 150 Šroubovací 60/ ochranná 8 x 200 U4 G 1/2 60/ jímka 8 x 100 s těsněním 60/ x / x 200 Materiál Mosaz / poniklovaná Nerez / Tlaková odolnost při bar 88 bar Sada ochranné jímky pro dvojitý snímač Ochranná jímka s těsněním Svorka pro odlehčení tahu Destička pro Šroub pro Zkratka Připojení Ø-jímky x délka EL (mm) 60/ Šroubovací 2 x 8 x / ochranná jímka U4 G 1/2 2 x 8 x / s těsněním 2 x 8 x 200 Materiál Mosaz / poniklovaná Tlaková odolnost při bar Sada ochranné jímky pro dvojitý snímač Ochranná jímka s těsněním Svorka pro odlehčení tahu Destička pro Šroub pro Zkratka Připojení Ø-jímky x délka EL (mm) 60/ Šroubovací 15 x / ochranná U4 G 1/2 15 x 150 jímka 60/ s těsněním 15 x 200 Materiál Nerez / Tlaková odolnost při bar Adaptér pro ochrannou jímku U na jímku U4 Ø25 Materiál Ø20 Ocel / / , , Ø15 Ø19-0,2

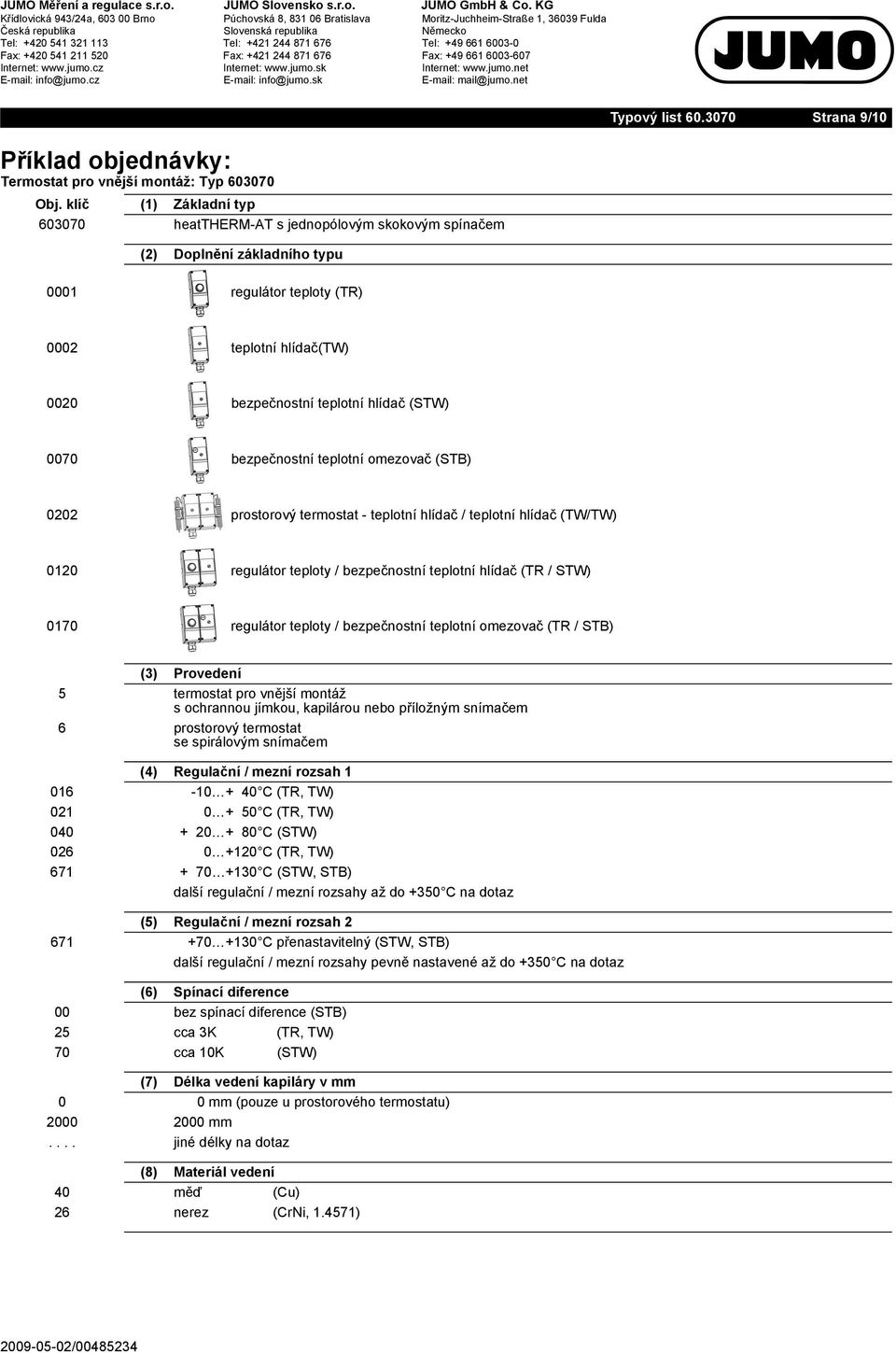

9 Strana 9/10 Příklad objednávky: Termostat pro vnější montáž: Obj. klíč (1) Základní typ heattherm-at s jednopólovým skokovým spínačem (2) Doplnění základního typu 0001 regulátor teploty (TR) TR 0002 teplotní hlídač(tw) 0020 bezpečnostní teplotní hlídač (STW) 0070 bezpečnostní teplotní omezovač (STB) 0202 prostorový termostat - teplotní hlídač / teplotní hlídač (TW/TW) 0120 regulátor teploty / bezpečnostní teplotní hlídač (TR / STW) 0170 regulátor teploty / bezpečnostní teplotní omezovač (TR / STB) (3) Provedení 5 termostat pro vnější montáž s ochrannou jímkou, kapilárou nebo příložným snímačem 6 prostorový termostat se spirálovým snímačem (4) Regulační / mezní rozsah (TR, TW) (TR, TW) (STW) (TR, TW) (STW, STB) další regulační / mezní rozsahy až do +350 na dotaz (5) Regulační / mezní rozsah přenastavitelný (STW, STB) další regulační / mezní rozsahy pevně nastavené až do +350 na dotaz (6) 00 bez spínací (STB) 25 cca 3K (TR, TW) 70 cca 10K (STW) (7) kapiláry mm (pouze u prostorového termostatu) mm.... jiné délky na dotaz (8) Materiál vedení 40 měď (Cu) 26 nerez (CrNi, )

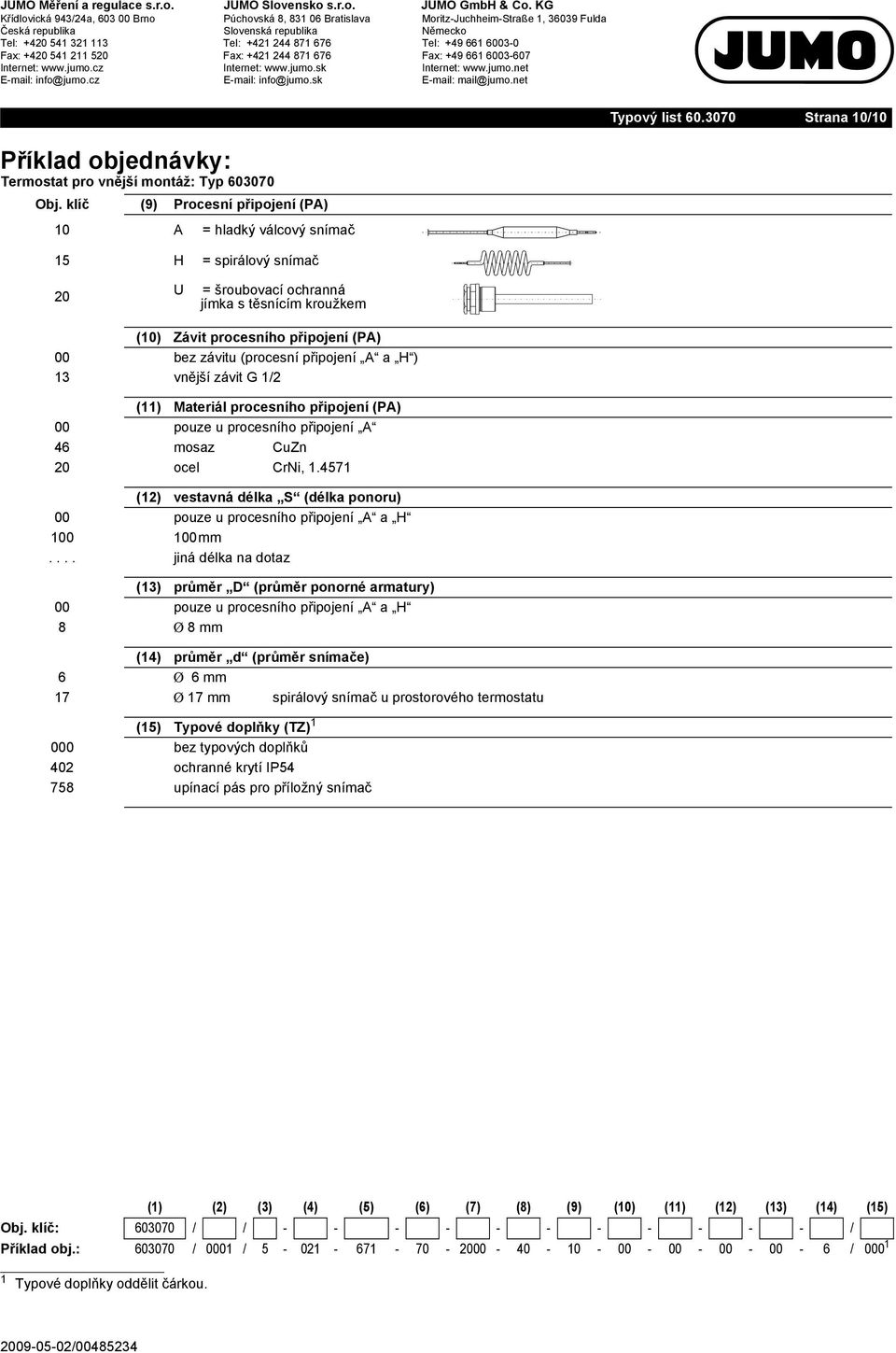

10 Strana 10/10 Příklad objednávky: Termostat pro vnější montáž: Obj. klíč (9) (PA) 10 A = hladký válcový snímač 15 H = spirálový snímač 20 U = šroubovací ochranná jímka s těsnícím kroužkem (10) Závit procesního připojení (PA) 00 bez závitu (procesní připojení A a H ) 13 vnější závit G 1/2 (11) Materiál procesního připojení (PA) 00 pouze u procesního připojení A 46 mosaz CuZn 20 ocel CrNi, (12) vestavná délka S (délka ponoru) 00 pouze u procesního připojení A a H mm.... jiná délka na dotaz (13) průměr D (průměr ponorné armatury) 00 pouze u procesního připojení A a H 8 Ø 8mm (14) průměr d (průměr snímače) 6 Ø06 mm 17 Ø 17 mm spirálový snímač u prostorového termostatu (15) ové doplňky (TZ) bez typových doplňků 402 ochranné krytí IP upínací pás pro příložný snímač 1 ové doplňky oddělit čárkou. (1) (2) (3) (4) (5) (6) (7) (8) (9) (10) (11) (12) (13) (14) (15) Obj. klíč: / / / Příklad obj.: / 0001 / / 000 1
