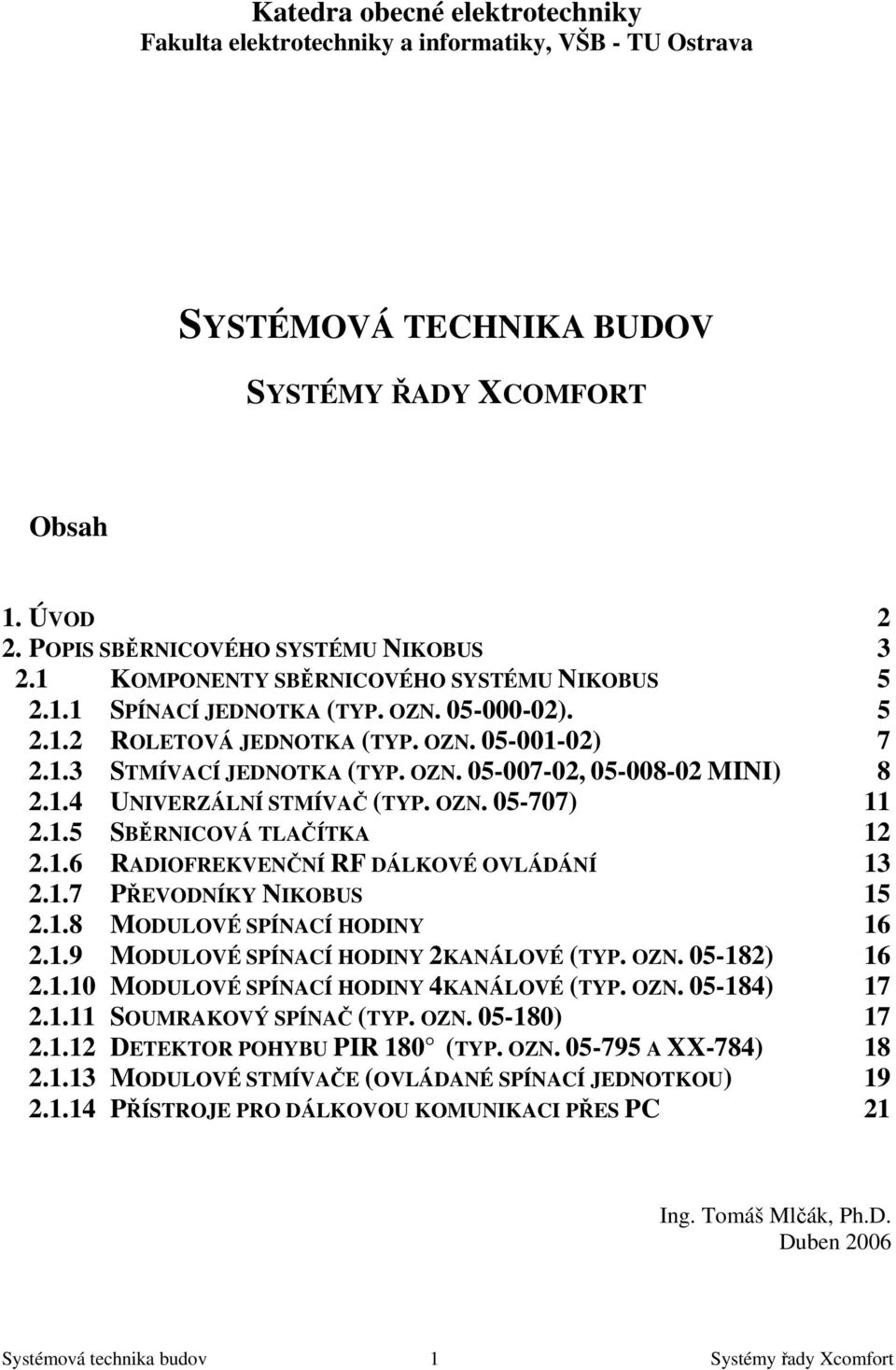

1 Katedra obecné elektrotechniky Fakulta elektrotechniky a informatiky, VŠB - TU Ostrava SYSTÉMOVÁ TECHNIKA BUDOV SYSTÉMY ŘADY XCOMFORT Obsah 1. ÚVOD 2 2. POPIS SBĚRNICOVÉHO SYSTÉMU NIKOBUS KOMPONENTY SBĚRNICOVÉHO SYSTÉMU NIKOBUS SPÍNACÍ JEDNOTKA (TYP. OZN ) ROLETOVÁ JEDNOTKA (TYP. OZN ) STMÍVACÍ JEDNOTKA (TYP. OZN , MINI) UNIVERZÁLNÍ STMÍVAČ (TYP. OZN ) SBĚRNICOVÁ TLAČÍTKA RADIOFREKVENČNÍ RF DÁLKOVÉ OVLÁDÁNÍ PŘEVODNÍKY NIKOBUS MODULOVÉ SPÍNACÍ HODINY MODULOVÉ SPÍNACÍ HODINY 2KANÁLOVÉ (TYP. OZN ) MODULOVÉ SPÍNACÍ HODINY 4KANÁLOVÉ (TYP. OZN ) SOUMRAKOVÝ SPÍNAČ (TYP. OZN ) DETEKTOR POHYBU PIR 180 (TYP. OZN A XX-784) MODULOVÉ STMÍVAČE (OVLÁDANÉ SPÍNACÍ JEDNOTKOU) PŘÍSTROJE PRO DÁLKOVOU KOMUNIKACI PŘES PC 21 Ing. Tomáš Mlčák, Ph.D. Duben 2006 Systémová technika budov 1 Systémy řady Xcomfort

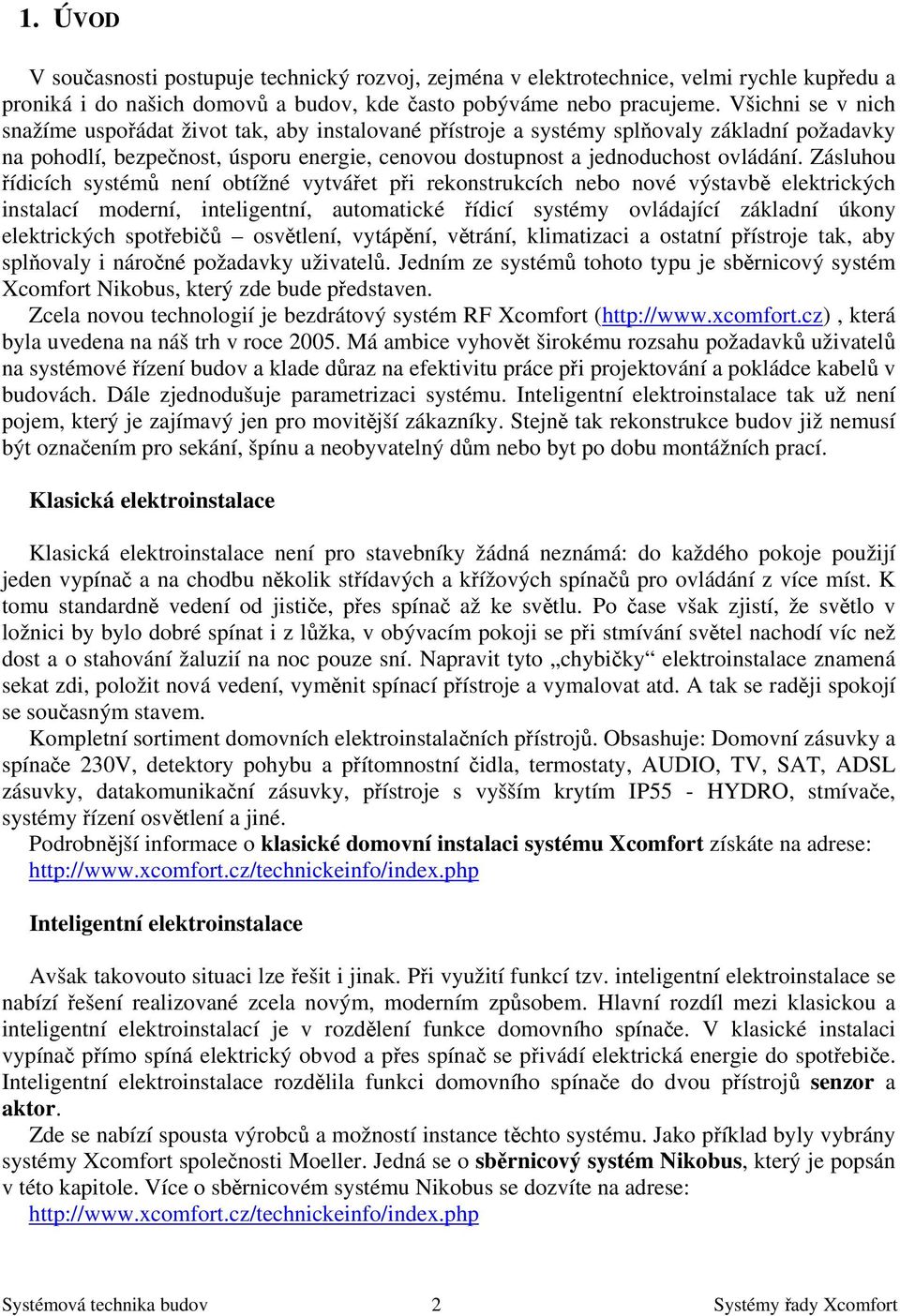

2 1. ÚVOD V současnosti postupuje technický rozvoj, zejména v elektrotechnice, velmi rychle kupředu a proniká i do našich domovů a budov, kde často pobýváme nebo pracujeme. Všichni se v nich snažíme uspořádat život tak, aby instalované přístroje a systémy splňovaly základní požadavky na pohodlí, bezpečnost, úsporu energie, cenovou dostupnost a jednoduchost ovládání. Zásluhou řídicích systémů není obtížné vytvářet při rekonstrukcích nebo nové výstavbě elektrických instalací moderní, inteligentní, automatické řídicí systémy ovládající základní úkony elektrických spotřebičů osvětlení, vytápění, větrání, klimatizaci a ostatní přístroje tak, aby splňovaly i náročné požadavky uživatelů. Jedním ze systémů tohoto typu je sběrnicový systém Xcomfort Nikobus, který zde bude představen. Zcela novou technologií je bezdrátový systém RF Xcomfort ( která byla uvedena na náš trh v roce Má ambice vyhovět širokému rozsahu požadavků uživatelů na systémové řízení budov a klade důraz na efektivitu práce při projektování a pokládce kabelů v budovách. Dále zjednodušuje parametrizaci systému. Inteligentní elektroinstalace tak už není pojem, který je zajímavý jen pro movitější zákazníky. Stejně tak rekonstrukce budov již nemusí být označením pro sekání, špínu a neobyvatelný dům nebo byt po dobu montážních prací. Klasická elektroinstalace Klasická elektroinstalace není pro stavebníky žádná neznámá: do každého pokoje použijí jeden vypínač a na chodbu několik střídavých a křížových spínačů pro ovládání z více míst. K tomu standardně vedení od jističe, přes spínač až ke světlu. Po čase však zjistí, že světlo v ložnici by bylo dobré spínat i z lůžka, v obývacím pokoji se při stmívání světel nachodí víc než dost a o stahování žaluzií na noc pouze sní. Napravit tyto chybičky elektroinstalace znamená sekat zdi, položit nová vedení, vyměnit spínací přístroje a vymalovat atd. A tak se raději spokojí se současným stavem. Kompletní sortiment domovních elektroinstalačních přístrojů. Obsashuje: Domovní zásuvky a spínače 230V, detektory pohybu a přítomnostní čidla, termostaty, AUDIO, TV, SAT, ADSL zásuvky, datakomunikační zásuvky, přístroje s vyšším krytím IP55 - HYDRO, stmívače, systémy řízení osvětlení a jiné. Podrobnější informace o klasické domovní instalaci systému Xcomfort získáte na adrese: Inteligentní elektroinstalace Avšak takovouto situaci lze řešit i jinak. Při využití funkcí tzv. inteligentní elektroinstalace se nabízí řešení realizované zcela novým, moderním způsobem. Hlavní rozdíl mezi klasickou a inteligentní elektroinstalací je v rozdělení funkce domovního spínače. V klasické instalaci vypínač přímo spíná elektrický obvod a přes spínač se přivádí elektrická energie do spotřebiče. Inteligentní elektroinstalace rozdělila funkci domovního spínače do dvou přístrojů senzor a aktor. Zde se nabízí spousta výrobců a možností instance těchto systému. Jako příklad byly vybrány systémy Xcomfort společnosti Moeller. Jedná se o sběrnicový systém Nikobus, který je popsán v této kapitole. Více o sběrnicovém systému Nikobus se dozvíte na adrese: Systémová technika budov 2 Systémy řady Xcomfort

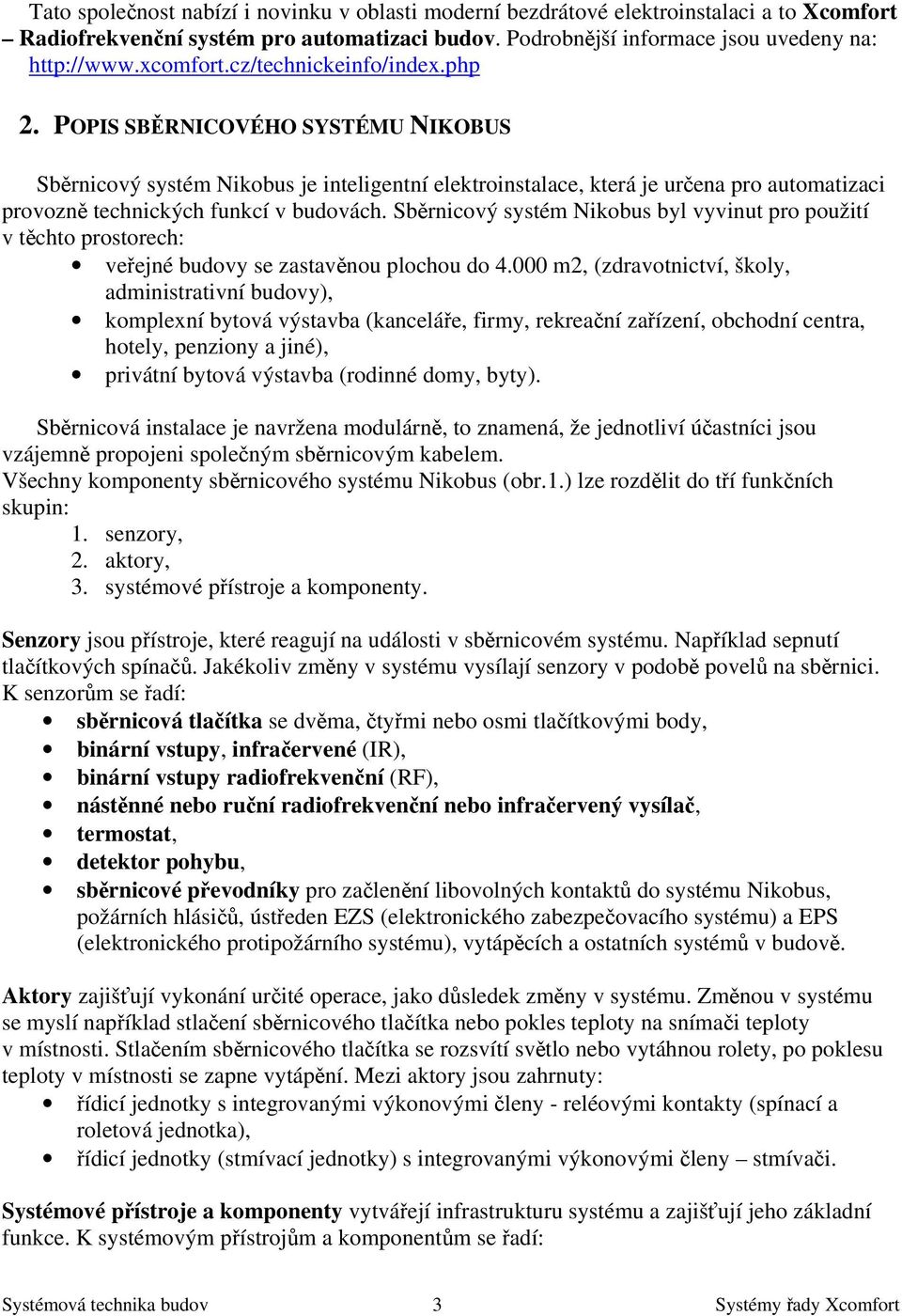

3 Tato společnost nabízí i novinku v oblasti moderní bezdrátové elektroinstalaci a to Xcomfort Radiofrekvenční systém pro automatizaci budov. Podrobnější informace jsou uvedeny na: 2. POPIS SBĚRNICOVÉHO SYSTÉMU NIKOBUS Sběrnicový systém Nikobus je inteligentní elektroinstalace, která je určena pro automatizaci provozně technických funkcí v budovách. Sběrnicový systém Nikobus byl vyvinut pro použití v těchto prostorech: veřejné budovy se zastavěnou plochou do m2, (zdravotnictví, školy, administrativní budovy), komplexní bytová výstavba (kanceláře, firmy, rekreační zařízení, obchodní centra, hotely, penziony a jiné), privátní bytová výstavba (rodinné domy, byty). Sběrnicová instalace je navržena modulárně, to znamená, že jednotliví účastníci jsou vzájemně propojeni společným sběrnicovým kabelem. Všechny komponenty sběrnicového systému Nikobus (obr.1.) lze rozdělit do tří funkčních skupin: 1. senzory, 2. aktory, 3. systémové přístroje a komponenty. Senzory jsou přístroje, které reagují na události v sběrnicovém systému. Například sepnutí tlačítkových spínačů. Jakékoliv změny v systému vysílají senzory v podobě povelů na sběrnici. K senzorům se řadí: sběrnicová tlačítka se dvěma, čtyřmi nebo osmi tlačítkovými body, binární vstupy, infračervené (IR), binární vstupy radiofrekvenční (RF), nástěnné nebo ruční radiofrekvenční nebo infračervený vysílač, termostat, detektor pohybu, sběrnicové převodníky pro začlenění libovolných kontaktů do systému Nikobus, požárních hlásičů, ústředen EZS (elektronického zabezpečovacího systému) a EPS (elektronického protipožárního systému), vytápěcích a ostatních systémů v budově. Aktory zajišťují vykonání určité operace, jako důsledek změny v systému. Změnou v systému se myslí například stlačení sběrnicového tlačítka nebo pokles teploty na snímači teploty v místnosti. Stlačením sběrnicového tlačítka se rozsvítí světlo nebo vytáhnou rolety, po poklesu teploty v místnosti se zapne vytápění. Mezi aktory jsou zahrnuty: řídicí jednotky s integrovanými výkonovými členy - reléovými kontakty (spínací a roletová jednotka), řídicí jednotky (stmívací jednotky) s integrovanými výkonovými členy stmívači. Systémové přístroje a komponenty vytvářejí infrastrukturu systému a zajišťují jeho základní funkce. K systémovým přístrojům a komponentům se řadí: Systémová technika budov 3 Systémy řady Xcomfort

4 sběrnicové modulové převodníky pro začlenění světelných snímačů nebo časových spínačů a kontaktních binárních vstupů, radiofrekvenční (RF) modulové přijímače a telefonní rozhraní pro dálkovou komunikaci se sběrnicovým systémem, jednotka PC-LINK, která umožňuje časové, logické a komfortní funkce, včetně připojení počítače ke sběrnicovému vedení. Umožňuje také snadné programování dané aplikace přímo na stavbě nebo dálkově z kanceláře přes telefonní modem. Systémová technika budov 4 Systémy řady Xcomfort

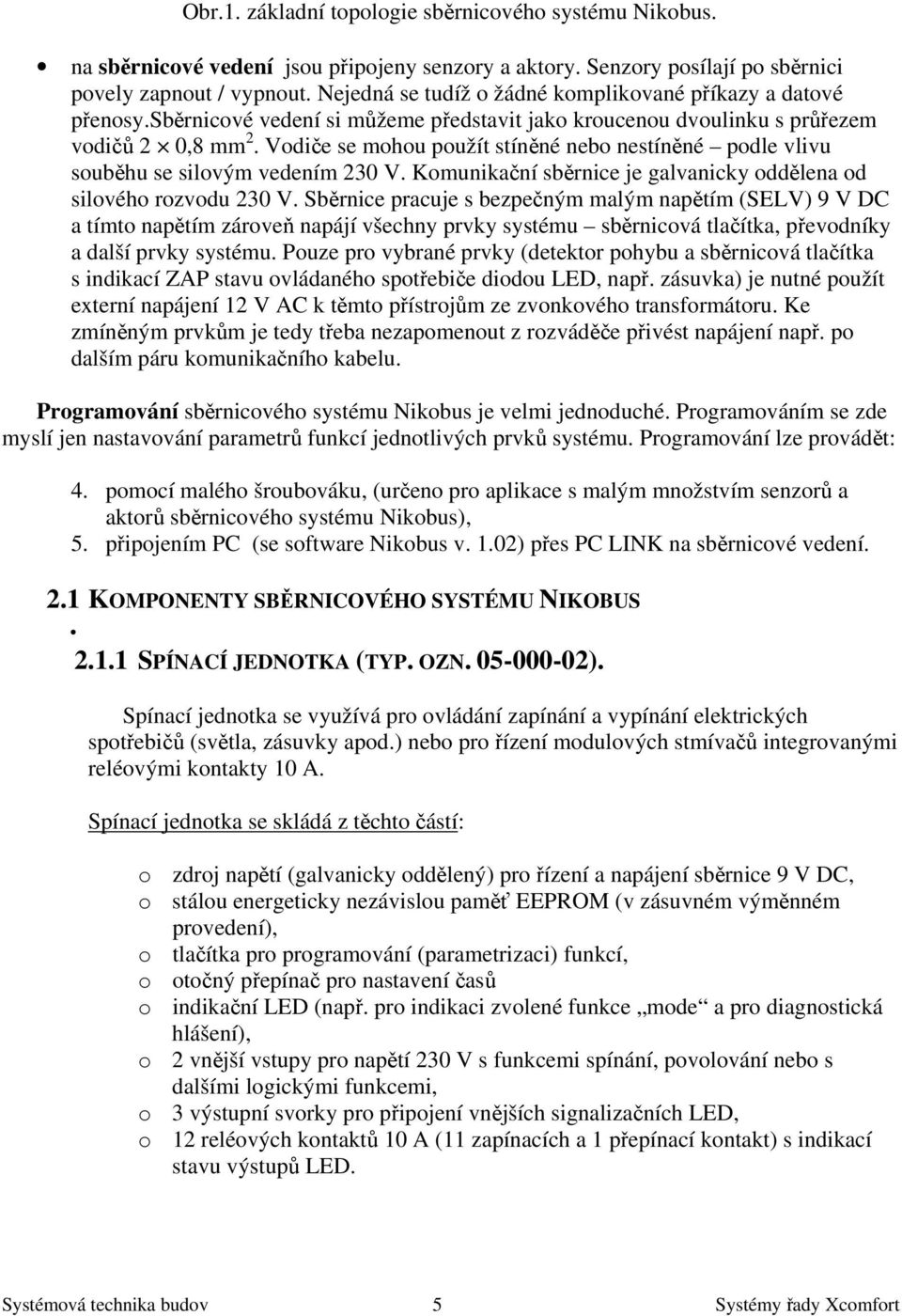

5 Obr.1. základní topologie sběrnicového systému Nikobus. na sběrnicové vedení jsou připojeny senzory a aktory. Senzory posílají po sběrnici povely zapnout / vypnout. Nejedná se tudíž o žádné komplikované příkazy a datové přenosy.sběrnicové vedení si můžeme představit jako kroucenou dvoulinku s průřezem vodičů 2 0,8 mm 2. Vodiče se mohou použít stíněné nebo nestíněné podle vlivu souběhu se silovým vedením 230 V. Komunikační sběrnice je galvanicky oddělena od silového rozvodu 230 V. Sběrnice pracuje s bezpečným malým napětím (SELV) 9 V DC a tímto napětím zároveň napájí všechny prvky systému sběrnicová tlačítka, převodníky a další prvky systému. Pouze pro vybrané prvky (detektor pohybu a sběrnicová tlačítka s indikací ZAP stavu ovládaného spotřebiče diodou LED, např. zásuvka) je nutné použít externí napájení 12 V AC k těmto přístrojům ze zvonkového transformátoru. Ke zmíněným prvkům je tedy třeba nezapomenout z rozváděče přivést napájení např. po dalším páru komunikačního kabelu. Programování sběrnicového systému Nikobus je velmi jednoduché. Programováním se zde myslí jen nastavování parametrů funkcí jednotlivých prvků systému. Programování lze provádět: 4. pomocí malého šroubováku, (určeno pro aplikace s malým množstvím senzorů a aktorů sběrnicového systému Nikobus), 5. připojením PC (se software Nikobus v. 1.02) přes PC LINK na sběrnicové vedení. 2.1 KOMPONENTY SBĚRNICOVÉHO SYSTÉMU NIKOBUS SPÍNACÍ JEDNOTKA (TYP. OZN ). Spínací jednotka se využívá pro ovládání zapínání a vypínání elektrických spotřebičů (světla, zásuvky apod.) nebo pro řízení modulových stmívačů integrovanými reléovými kontakty 10 A. Spínací jednotka se skládá z těchto částí: o zdroj napětí (galvanicky oddělený) pro řízení a napájení sběrnice 9 V DC, o stálou energeticky nezávislou paměť EEPROM (v zásuvném výměnném provedení), o tlačítka pro programování (parametrizaci) funkcí, o otočný přepínač pro nastavení časů o indikační LED (např. pro indikaci zvolené funkce mode a pro diagnostická hlášení), o 2 vnější vstupy pro napětí 230 V s funkcemi spínání, povolování nebo s dalšími logickými funkcemi, o 3 výstupní svorky pro připojení vnějších signalizačních LED, o 12 reléových kontaktů 10 A (11 zapínacích a 1 přepínací kontakt) s indikací stavu výstupů LED. Systémová technika budov 5 Systémy řady Xcomfort

6 Použití více spínacích jednotek v jedné aplikaci Nepostačuje-li počet výstupů jedné spínací jednotky (12) potřebám instalace, lze systém rozšířit a na sběrnici připojit paralelně další řídicí jednotky. Při připojení sběrnice k jednotkám je nutné dodržet polaritu svorek - vzájemně se propojí svorky B1 všech jednotek sběrnice a svorky B2 všech jednotek sběrnice. Na jednu jednotku lze přes sběrnici připojit max. 256 senzorů (sběrnicových tlačítek nebo převodníků pro spínače). Paměť Obr.2. Popis spínací jednotky Naprogramované funkce a parametry instalace ( program ) jsou uloženy v stálé paměti EEPROM (nepotřebuje zálohované napájení). Paměť naprogramované funkce instalace lze kdykoliv přeprogramovat. Paměť je vyměnitelná a je uložena v zásuvkovém pouzdru jednotky. Při výměně spínací jednotky lze převzít nastavení - "program z původní jednotky bez nutnosti nového programování. Do paměti lze uložit maximálně 255 "propojení. Při zaplnění paměti zazní rychlý zvukový signál a další "propojení již nelze do paměti uložit. Systémová technika budov 6 Systémy řady Xcomfort

7 Tabulka 1 Technické údaje spínací jednotky Teplota okolí: 0 až 50ºC Napájecí napětí / příkon: 230 V / 5 W 2 svorky připojovací průřez max. 4x1,5 mm² nebo 2x2,5 mm² Napájení reléových výstupů: 230 V / 10 A svorky připojovací průřez max. 4x1,5 mm² nebo 2x2,5 mm² Reléové výstupy: 12 výstupů, 230 V / 10 A (resp. 4 výstupy) 2x8 svorek připojovací průřez max. 4x1,5 mm² nebo 2x2,5 mm² Napájení sběrnice: 9 V DC (bezpečné malé napětí SELV) 2 svorky připojovací průřez max. 2x1,5 mm² Datová paměť: stálá (odolná vůči výpadkům napájení), vyměnitelná EEPROM Spínané výstupy pro vnější napájení zvonkovým transformátorem signalizační LED 10, 11, 12: (8 až 12 V AC) 4 svorky připojovací průřez max. 2x1,5 mm² Vnější digitální vstupy 230 V: 230 V / 5 ma, společný střední vodič N 3 svorky připojovací průřez max. 2x1,5 mm² nebo 1x2,5 mm² Rozměry: 14 TE (17,5 mm), (vxšxh): 88x251x60 mm (resp. 4TE) ROLETOVÁ JEDNOTKA (TYP. OZN ) Roletová jednotka řídí motorové pohony rolet, žaluzií, bran a pod. V principu je roletová jednotka obdobná jako spínací jednotka. Roletová jednotka má ale jiné funkce, jiná časová nastavení. Pro jeden motorový výstup má roletová jednotka dvojici kontaktů 10 A elektricky blokovaných (když je sepnut jeden ze dvojice kontaktů, druhý kontakt je rozepnutý, a naopak). Při výpadku napájení ze sítě zůstávají rolety a žaluzie v poloze, v jaké byly před výpadkem (z hlediska bezpečnosti). Tabulka 2 Technické údaje roletové jednotky Teplota okolí: 0 až 50ºC Napájecí napětí/příkon: 2 svorky 230 V / 5 W připojovací průřez max. 4x1,5 mm² nebo 2x2,5 mm² Napájení reléových výstupů: 2 x 2 svorky 230 V / 10 A připojovací průřez max. 4x1,5 mm² nebo 2x2,5 mm² Reléové výstupy: 2 x 8 svorek 2x6 výstupů, 230 V / 10 A připojovací průřez max. 4x1,5 mm² nebo 2x2,5 mm² Napájení sběrnice: 2 svorky 9 V DC (bezpečné malé napětí SELV) připojovací průřez max. 2x1,5 mm² Datová paměť: stálá (odolná vůči výpadkům napájení), vyměnitelná EEPROM Vnější vstupy 230 V: 230 V / 5 ma, společný střední vodič N Systémová technika budov 7 Systémy řady Xcomfort

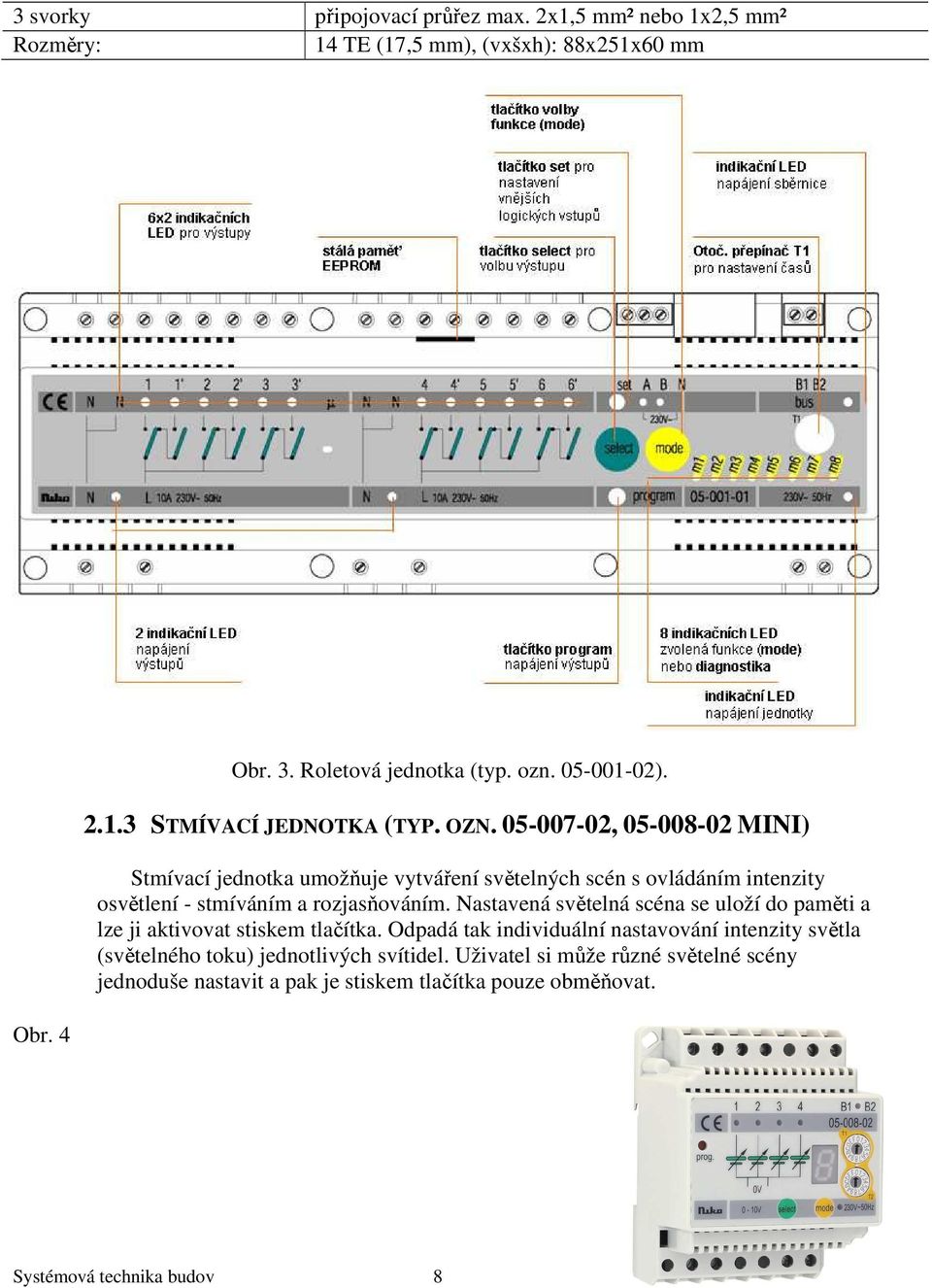

8 3 svorky připojovací průřez max. 2x1,5 mm² nebo 1x2,5 mm² Rozměry: 14 TE (17,5 mm), (vxšxh): 88x251x60 mm Obr. 4 Obr. 3. Roletová jednotka (typ. ozn ) STMÍVACÍ JEDNOTKA (TYP. OZN , MINI) Stmívací jednotka umožňuje vytváření světelných scén s ovládáním intenzity osvětlení - stmíváním a rozjasňováním. Nastavená světelná scéna se uloží do paměti a lze ji aktivovat stiskem tlačítka. Odpadá tak individuální nastavování intenzity světla (světelného toku) jednotlivých svítidel. Uživatel si může různé světelné scény jednoduše nastavit a pak je stiskem tlačítka pouze obměňovat. Systémová technika budov 8 Systémy řady Xcomfort

9 A. Popis Stmívací jednotka má 12 napěťově řízených výstupů 0/10 V. Každý výstup může řídit jeden nebo i několik výkonových stmívačů (viz. kap. 6.4). U stmívačů typu je výkonová část galvanicky oddělena od ovládacího obvodu. Výstupy jsou chráněny proti zkratu. Při napětí na výstupu 0 V je intenzita osvětlení 0% a při napětí na výstupu 10 V je intenzita osvětlení 100%. Regulační rozsah 0/10 V odpovídá změně intenzity osvětlení 0 až 100%. Na stmívací jednotku Nikobus lze připojit všechny stmívače s kompatibilním vstupem 0/10 V a s galvanicky odděleným vstupem od výkonové části. Na sběrnici lze připojit paralelně i několik stmívacích jednotek také v kombinací se spínacími a roletovými jednotkami. U připojených řídicích jednotek je nutné dodržet stejnou polaritu připojení na sběrnici (paralelně se propojí všechny svorky B1 a všechny svorky B2 jednotek). Princip funkce je stejný jako u spínací nebo roletové jednotky. Stmívací jednotka má také 2 oddělené vnější logické vstupy 230 V a diagnostická hlášení. Jako u spínací a roletové jednotky i u stmívací jednotky slouží stálá paměť EEPROM pro uložení adres sběrnicových tlačítek a pro nastavení funkcí a parametrů stmívání pro každý výstup. Posledně nastavená hodnota výstupního napětí a stav funkce stmívání jsou uloženy v paměti a po obnovení napájení při výpadku sítě se tudíž obnoví stav, jaký byl před výpadkem. Indikační LED a zvukové signály indikují postup při programování. Schéma zapojení (obr. 6.10). B. Ruční režim při uvádění do provozu Stmívací jednotka má také možnost ručního ovládání výstupů bez připojené sběrnice (bez připojených sběrnicových tlačítek. Ruční ovládání slouží pro odzkoušení funkce výstupů - připojených svítidel. Krátkým stiskem tlačítka select se zvolí výstup, dlouhým stiskem se zvolený výstup trvale zapne na výstup se přivede napětí 10 V nebo vypne (viz. kap. 17.7). Diagnostická hlášení jsou stejná jako u spínací jednotky (viz. kap. 17.6). Tabulka 3 Technické údaje stmívací jednotky. Teplota okolí: 0 až 50ºC Napájecí napětí/příkon: 2 svorky 230 V / 5 W připojovací průřez max. 4x1,5 mm² nebo 2x2,5 mm² Výstupy 12x 0/10 V, 2 ma / výstup * (resp. 4x 0/10 V pro ) (při použití převodníku na 1-10 V) 16 svorek připojovací průřez max. 4x 1,5 mm² nebo 2x 2,5 mm² Napájení sběrnice: 2 svorky 9 V DC (bezpečné malé napětí SELV) připojovací průřez max. 2x 1,5 mm² Datová paměť: stálá (odolná vůči výpadkům napájení), vyměnitelná EEPROM Vnější vstupy 230 V: 3 svorky 230 V / 5 ma, společný střední vodič N připojovací průřez max. 2x 1,5 mm² nebo 1x 2,5 mm² Rozměry: 14 TE (17,5 mm), (vxšxh): 88x251x60 mm (resp. 4TE ) * Proudové odběry stmívačů: Systémová technika budov 9 Systémy řady Xcomfort

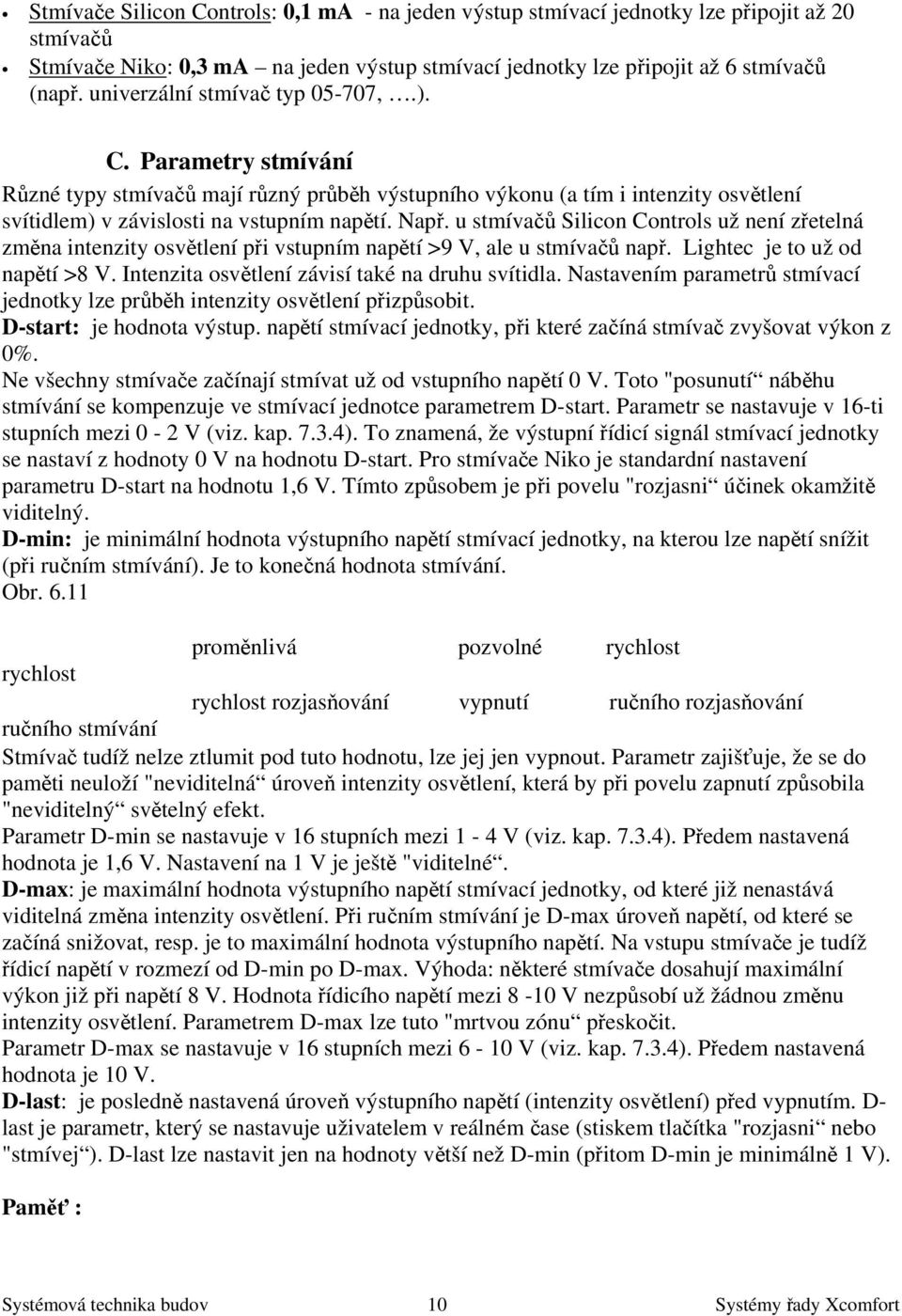

10 Stmívače Silicon Controls: 0,1 ma - na jeden výstup stmívací jednotky lze připojit až 20 stmívačů Stmívače Niko: 0,3 ma na jeden výstup stmívací jednotky lze připojit až 6 stmívačů (např. univerzální stmívač typ ,.). C. Parametry stmívání Různé typy stmívačů mají různý průběh výstupního výkonu (a tím i intenzity osvětlení svítidlem) v závislosti na vstupním napětí. Např. u stmívačů Silicon Controls už není zřetelná změna intenzity osvětlení při vstupním napětí >9 V, ale u stmívačů např. Lightec je to už od napětí >8 V. Intenzita osvětlení závisí také na druhu svítidla. Nastavením parametrů stmívací jednotky lze průběh intenzity osvětlení přizpůsobit. D-start: je hodnota výstup. napětí stmívací jednotky, při které začíná stmívač zvyšovat výkon z 0%. Ne všechny stmívače začínají stmívat už od vstupního napětí 0 V. Toto "posunutí náběhu stmívání se kompenzuje ve stmívací jednotce parametrem D-start. Parametr se nastavuje v 16-ti stupních mezi 0-2 V (viz. kap ). To znamená, že výstupní řídicí signál stmívací jednotky se nastaví z hodnoty 0 V na hodnotu D-start. Pro stmívače Niko je standardní nastavení parametru D-start na hodnotu 1,6 V. Tímto způsobem je při povelu "rozjasni účinek okamžitě viditelný. D-min: je minimální hodnota výstupního napětí stmívací jednotky, na kterou lze napětí snížit (při ručním stmívání). Je to konečná hodnota stmívání. Obr proměnlivá pozvolné rychlost rychlost rychlost rozjasňování vypnutí ručního rozjasňování ručního stmívání Stmívač tudíž nelze ztlumit pod tuto hodnotu, lze jej jen vypnout. Parametr zajišťuje, že se do paměti neuloží "neviditelná úroveň intenzity osvětlení, která by při povelu zapnutí způsobila "neviditelný světelný efekt. Parametr D-min se nastavuje v 16 stupních mezi 1-4 V (viz. kap ). Předem nastavená hodnota je 1,6 V. Nastavení na 1 V je ještě "viditelné. D-max: je maximální hodnota výstupního napětí stmívací jednotky, od které již nenastává viditelná změna intenzity osvětlení. Při ručním stmívání je D-max úroveň napětí, od které se začíná snižovat, resp. je to maximální hodnota výstupního napětí. Na vstupu stmívače je tudíž řídicí napětí v rozmezí od D-min po D-max. Výhoda: některé stmívače dosahují maximální výkon již při napětí 8 V. Hodnota řídicího napětí mezi 8-10 V nezpůsobí už žádnou změnu intenzity osvětlení. Parametrem D-max lze tuto "mrtvou zónu přeskočit. Parametr D-max se nastavuje v 16 stupních mezi 6-10 V (viz. kap ). Předem nastavená hodnota je 10 V. D-last: je posledně nastavená úroveň výstupního napětí (intenzity osvětlení) před vypnutím. D- last je parametr, který se nastavuje uživatelem v reálném čase (stiskem tlačítka "rozjasni nebo "stmívej ). D-last lze nastavit jen na hodnoty větší než D-min (přitom D-min je minimálně 1 V). Paměť : Systémová technika budov 10 Systémy řady Xcomfort

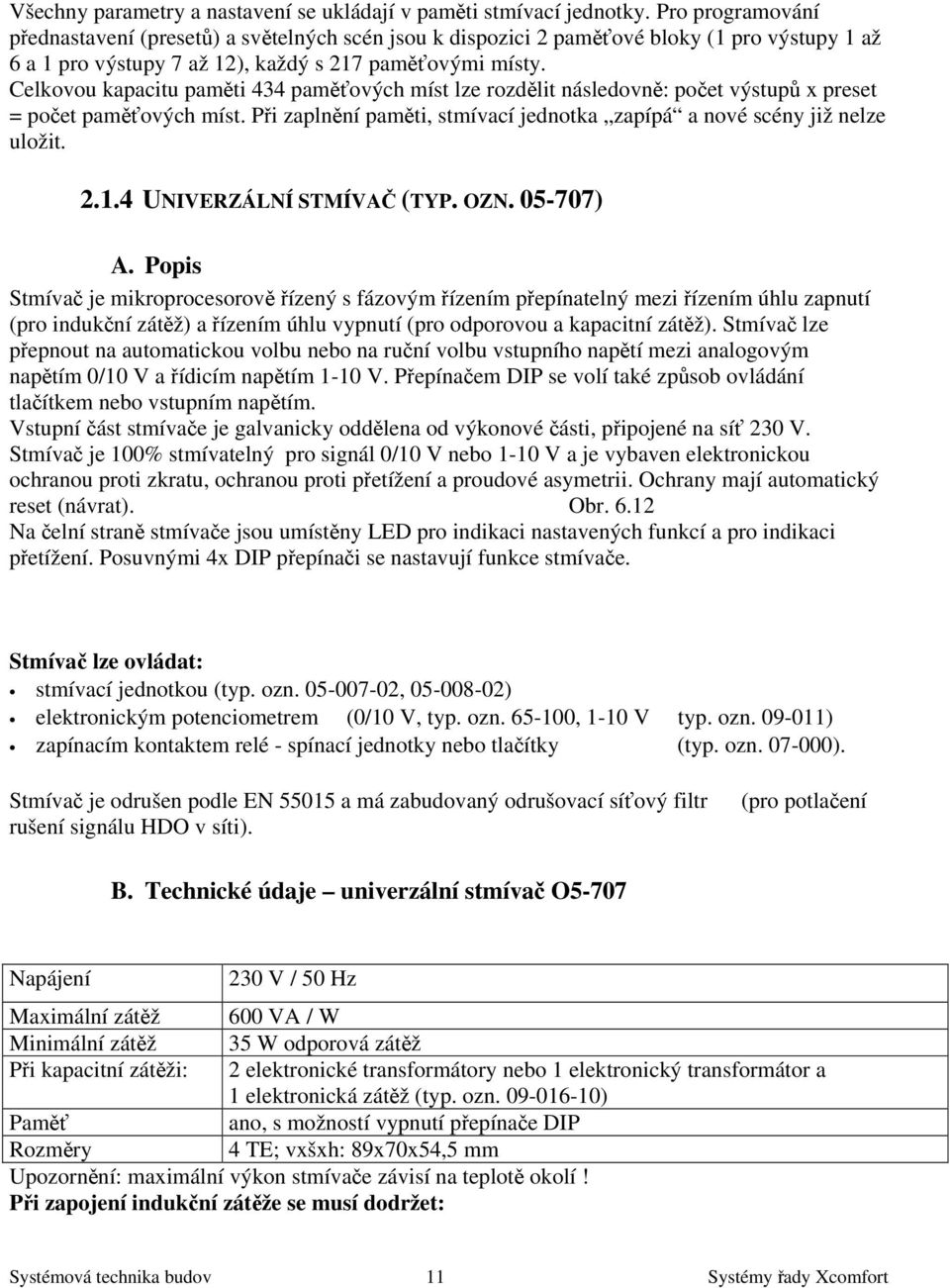

11 Všechny parametry a nastavení se ukládají v paměti stmívací jednotky. Pro programování přednastavení (presetů) a světelných scén jsou k dispozici 2 paměťové bloky (1 pro výstupy 1 až 6 a 1 pro výstupy 7 až 12), každý s 217 paměťovými místy. Celkovou kapacitu paměti 434 paměťových míst lze rozdělit následovně: počet výstupů x preset = počet paměťových míst. Při zaplnění paměti, stmívací jednotka zapípá a nové scény již nelze uložit UNIVERZÁLNÍ STMÍVAČ (TYP. OZN ) A. Popis Stmívač je mikroprocesorově řízený s fázovým řízením přepínatelný mezi řízením úhlu zapnutí (pro indukční zátěž) a řízením úhlu vypnutí (pro odporovou a kapacitní zátěž). Stmívač lze přepnout na automatickou volbu nebo na ruční volbu vstupního napětí mezi analogovým napětím 0/10 V a řídicím napětím 1-10 V. Přepínačem DIP se volí také způsob ovládání tlačítkem nebo vstupním napětím. Vstupní část stmívače je galvanicky oddělena od výkonové části, připojené na síť 230 V. Stmívač je 100% stmívatelný pro signál 0/10 V nebo 1-10 V a je vybaven elektronickou ochranou proti zkratu, ochranou proti přetížení a proudové asymetrii. Ochrany mají automatický reset (návrat). Obr Na čelní straně stmívače jsou umístěny LED pro indikaci nastavených funkcí a pro indikaci přetížení. Posuvnými 4x DIP přepínači se nastavují funkce stmívače. Stmívač lze ovládat: stmívací jednotkou (typ. ozn , ) elektronickým potenciometrem (0/10 V, typ. ozn , 1-10 V typ. ozn ) zapínacím kontaktem relé - spínací jednotky nebo tlačítky (typ. ozn ). Stmívač je odrušen podle EN a má zabudovaný odrušovací síťový filtr rušení signálu HDO v síti). (pro potlačení B. Technické údaje univerzální stmívač O5-707 Napájení Maximální zátěž Minimální zátěž Při kapacitní zátěži: 230 V / 50 Hz 600 VA / W 35 W odporová zátěž 2 elektronické transformátory nebo 1 elektronický transformátor a 1 elektronická zátěž (typ. ozn ) ano, s možností vypnutí přepínače DIP 4 TE; vxšxh: 89x70x54,5 mm Paměť Rozměry Upozornění: maximální výkon stmívače závisí na teplotě okolí! Při zapojení indukční zátěže se musí dodržet: Systémová technika budov 11 Systémy řady Xcomfort

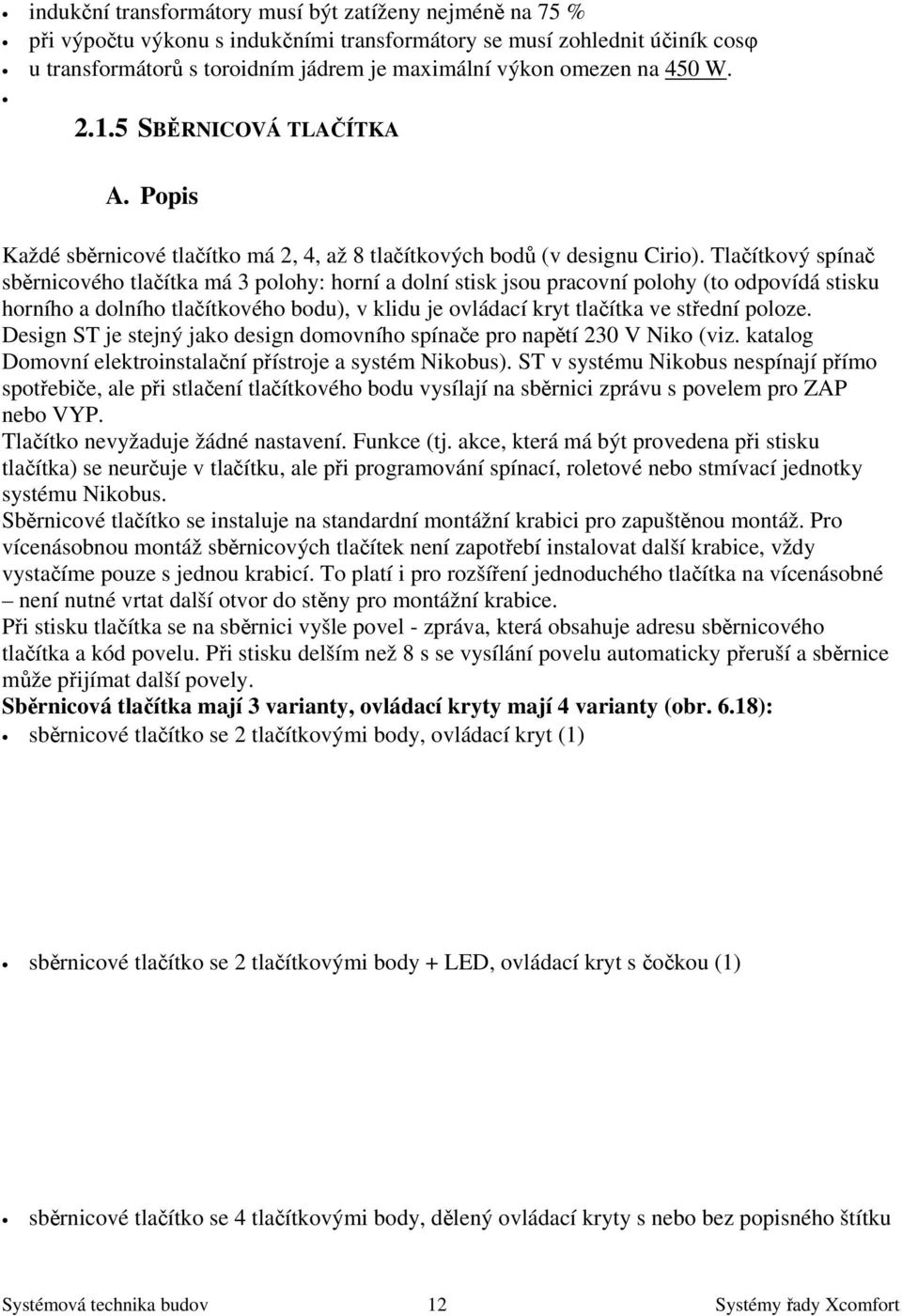

12 indukční transformátory musí být zatíženy nejméně na 75 % při výpočtu výkonu s indukčními transformátory se musí zohlednit účiník cosφ u transformátorů s toroidním jádrem je maximální výkon omezen na 450 W SBĚRNICOVÁ TLAČÍTKA A. Popis Každé sběrnicové tlačítko má 2, 4, až 8 tlačítkových bodů (v designu Cirio). Tlačítkový spínač sběrnicového tlačítka má 3 polohy: horní a dolní stisk jsou pracovní polohy (to odpovídá stisku horního a dolního tlačítkového bodu), v klidu je ovládací kryt tlačítka ve střední poloze. Design ST je stejný jako design domovního spínače pro napětí 230 V Niko (viz. katalog Domovní elektroinstalační přístroje a systém Nikobus). ST v systému Nikobus nespínají přímo spotřebiče, ale při stlačení tlačítkového bodu vysílají na sběrnici zprávu s povelem pro ZAP nebo VYP. Tlačítko nevyžaduje žádné nastavení. Funkce (tj. akce, která má být provedena při stisku tlačítka) se neurčuje v tlačítku, ale při programování spínací, roletové nebo stmívací jednotky systému Nikobus. Sběrnicové tlačítko se instaluje na standardní montážní krabici pro zapuštěnou montáž. Pro vícenásobnou montáž sběrnicových tlačítek není zapotřebí instalovat další krabice, vždy vystačíme pouze s jednou krabicí. To platí i pro rozšíření jednoduchého tlačítka na vícenásobné není nutné vrtat další otvor do stěny pro montážní krabice. Při stisku tlačítka se na sběrnici vyšle povel - zpráva, která obsahuje adresu sběrnicového tlačítka a kód povelu. Při stisku delším než 8 s se vysílání povelu automaticky přeruší a sběrnice může přijímat další povely. Sběrnicová tlačítka mají 3 varianty, ovládací kryty mají 4 varianty (obr. 6.18): sběrnicové tlačítko se 2 tlačítkovými body, ovládací kryt (1) sběrnicové tlačítko se 2 tlačítkovými body + LED, ovládací kryt s čočkou (1) sběrnicové tlačítko se 4 tlačítkovými body, dělený ovládací kryty s nebo bez popisného štítku Systémová technika budov 12 Systémy řady Xcomfort

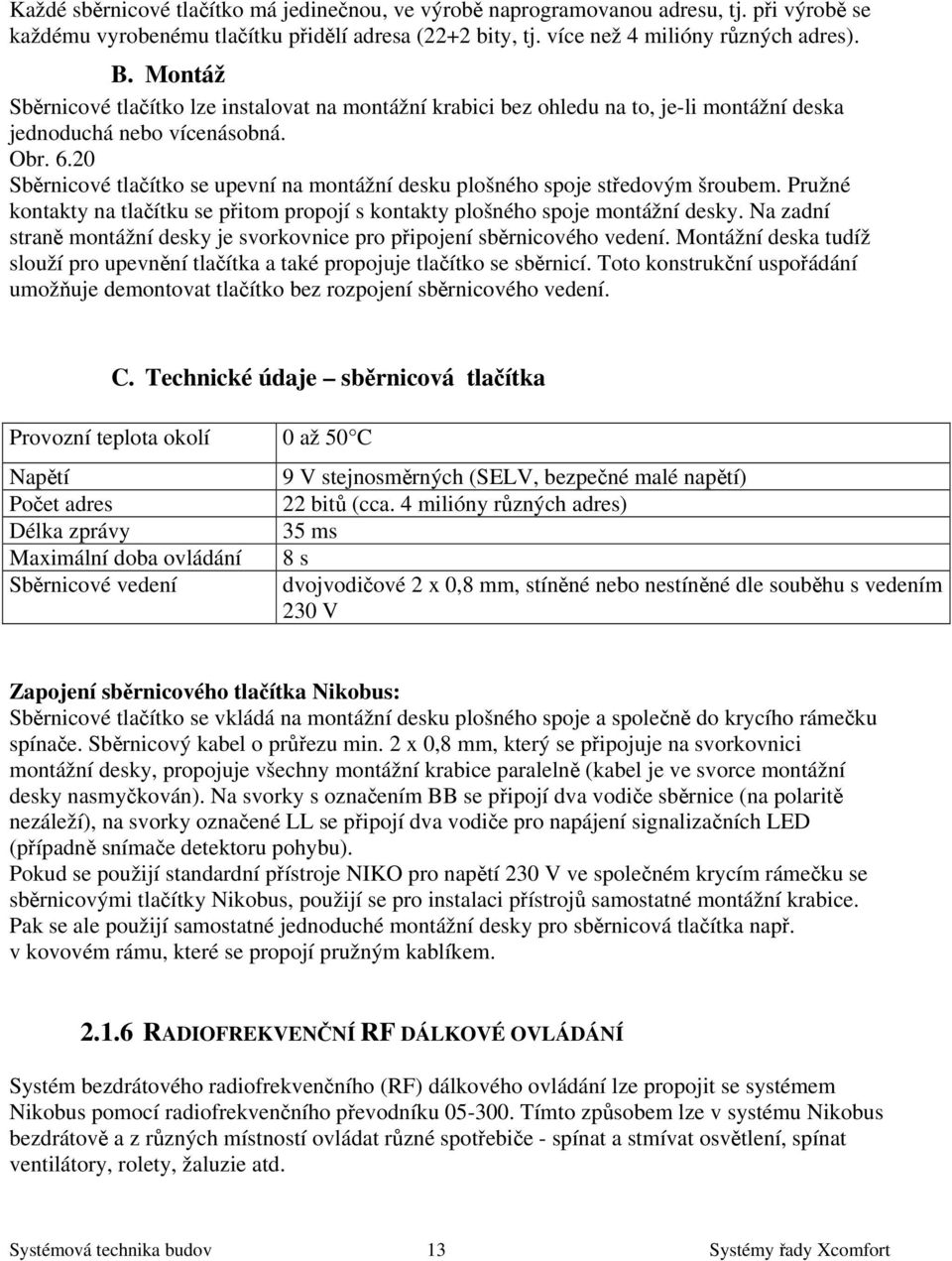

13 Každé sběrnicové tlačítko má jedinečnou, ve výrobě naprogramovanou adresu, tj. při výrobě se každému vyrobenému tlačítku přidělí adresa (22+2 bity, tj. více než 4 milióny různých adres). B. Montáž Sběrnicové tlačítko lze instalovat na montážní krabici bez ohledu na to, je-li montážní deska jednoduchá nebo vícenásobná. Obr Sběrnicové tlačítko se upevní na montážní desku plošného spoje středovým šroubem. Pružné kontakty na tlačítku se přitom propojí s kontakty plošného spoje montážní desky. Na zadní straně montážní desky je svorkovnice pro připojení sběrnicového vedení. Montážní deska tudíž slouží pro upevnění tlačítka a také propojuje tlačítko se sběrnicí. Toto konstrukční uspořádání umožňuje demontovat tlačítko bez rozpojení sběrnicového vedení. C. Technické údaje sběrnicová tlačítka Provozní teplota okolí 0 až 50 C Napětí Počet adres Délka zprávy Maximální doba ovládání Sběrnicové vedení 9 V stejnosměrných (SELV, bezpečné malé napětí) 22 bitů (cca. 4 milióny různých adres) 35 ms 8 s dvojvodičové 2 x 0,8 mm, stíněné nebo nestíněné dle souběhu s vedením 230 V Zapojení sběrnicového tlačítka Nikobus: Sběrnicové tlačítko se vkládá na montážní desku plošného spoje a společně do krycího rámečku spínače. Sběrnicový kabel o průřezu min. 2 x 0,8 mm, který se připojuje na svorkovnici montážní desky, propojuje všechny montážní krabice paralelně (kabel je ve svorce montážní desky nasmyčkován). Na svorky s označením BB se připojí dva vodiče sběrnice (na polaritě nezáleží), na svorky označené LL se připojí dva vodiče pro napájení signalizačních LED (případně snímače detektoru pohybu). Pokud se použijí standardní přístroje NIKO pro napětí 230 V ve společném krycím rámečku se sběrnicovými tlačítky Nikobus, použijí se pro instalaci přístrojů samostatné montážní krabice. Pak se ale použijí samostatné jednoduché montážní desky pro sběrnicová tlačítka např. v kovovém rámu, které se propojí pružným kablíkem RADIOFREKVENČNÍ RF DÁLKOVÉ OVLÁDÁNÍ Systém bezdrátového radiofrekvenčního (RF) dálkového ovládání lze propojit se systémem Nikobus pomocí radiofrekvenčního převodníku Tímto způsobem lze v systému Nikobus bezdrátově a z různých místností ovládat různé spotřebiče - spínat a stmívat osvětlení, spínat ventilátory, rolety, žaluzie atd. Systémová technika budov 13 Systémy řady Xcomfort

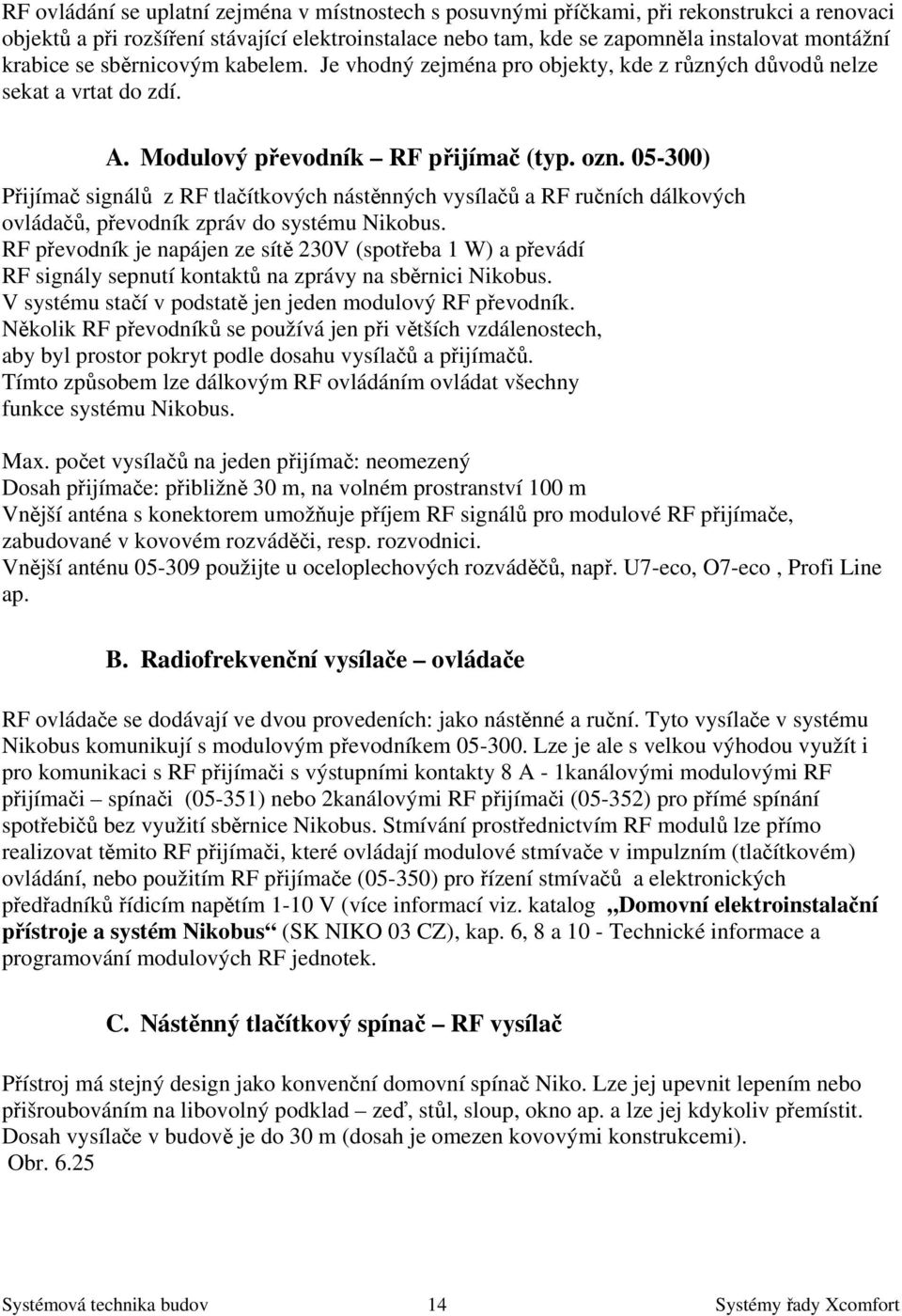

14 RF ovládání se uplatní zejména v místnostech s posuvnými příčkami, při rekonstrukci a renovaci objektů a při rozšíření stávající elektroinstalace nebo tam, kde se zapomněla instalovat montážní krabice se sběrnicovým kabelem. Je vhodný zejména pro objekty, kde z různých důvodů nelze sekat a vrtat do zdí. A. Modulový převodník RF přijímač (typ. ozn ) Přijímač signálů z RF tlačítkových nástěnných vysílačů a RF ručních dálkových ovládačů, převodník zpráv do systému Nikobus. RF převodník je napájen ze sítě 230V (spotřeba 1 W) a převádí RF signály sepnutí kontaktů na zprávy na sběrnici Nikobus. V systému stačí v podstatě jen jeden modulový RF převodník. Několik RF převodníků se používá jen při větších vzdálenostech, aby byl prostor pokryt podle dosahu vysílačů a přijímačů. Tímto způsobem lze dálkovým RF ovládáním ovládat všechny funkce systému Nikobus. Max. počet vysílačů na jeden přijímač: neomezený Dosah přijímače: přibližně 30 m, na volném prostranství 100 m Vnější anténa s konektorem umožňuje příjem RF signálů pro modulové RF přijímače, zabudované v kovovém rozváděči, resp. rozvodnici. Vnější anténu použijte u oceloplechových rozváděčů, např. U7-eco, O7-eco, Profi Line ap. B. Radiofrekvenční vysílače ovládače RF ovládače se dodávají ve dvou provedeních: jako nástěnné a ruční. Tyto vysílače v systému Nikobus komunikují s modulovým převodníkem Lze je ale s velkou výhodou využít i pro komunikaci s RF přijímači s výstupními kontakty 8 A - 1kanálovými modulovými RF přijímači spínači (05-351) nebo 2kanálovými RF přijímači (05-352) pro přímé spínání spotřebičů bez využití sběrnice Nikobus. Stmívání prostřednictvím RF modulů lze přímo realizovat těmito RF přijímači, které ovládají modulové stmívače v impulzním (tlačítkovém) ovládání, nebo použitím RF přijímače (05-350) pro řízení stmívačů a elektronických předřadníků řídicím napětím 1-10 V (více informací viz. katalog Domovní elektroinstalační přístroje a systém Nikobus (SK NIKO 03 CZ), kap. 6, 8 a 10 - Technické informace a programování modulových RF jednotek. C. Nástěnný tlačítkový spínač RF vysílač Přístroj má stejný design jako konvenční domovní spínač Niko. Lze jej upevnit lepením nebo přišroubováním na libovolný podklad zeď, stůl, sloup, okno ap. a lze jej kdykoliv přemístit. Dosah vysílače v budově je do 30 m (dosah je omezen kovovými konstrukcemi). Obr Systémová technika budov 14 Systémy řady Xcomfort

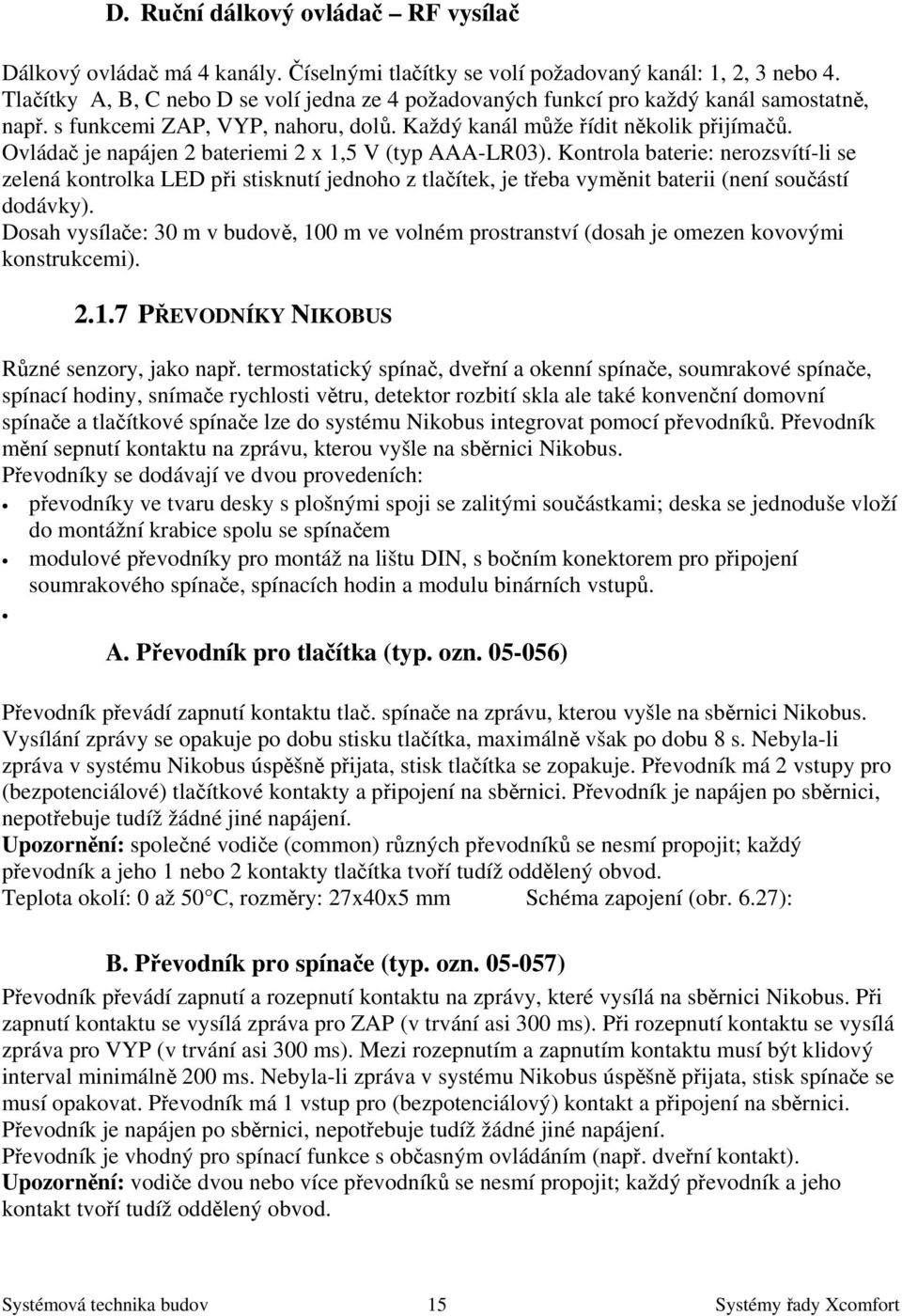

15 D. Ruční dálkový ovládač RF vysílač Dálkový ovládač má 4 kanály. Číselnými tlačítky se volí požadovaný kanál: 1, 2, 3 nebo 4. Tlačítky A, B, C nebo D se volí jedna ze 4 požadovaných funkcí pro každý kanál samostatně, např. s funkcemi ZAP, VYP, nahoru, dolů. Každý kanál může řídit několik přijímačů. Ovládač je napájen 2 bateriemi 2 x 1,5 V (typ AAA-LR03). Kontrola baterie: nerozsvítí-li se zelená kontrolka LED při stisknutí jednoho z tlačítek, je třeba vyměnit baterii (není součástí dodávky). Dosah vysílače: 30 m v budově, 100 m ve volném prostranství (dosah je omezen kovovými konstrukcemi) PŘEVODNÍKY NIKOBUS Různé senzory, jako např. termostatický spínač, dveřní a okenní spínače, soumrakové spínače, spínací hodiny, snímače rychlosti větru, detektor rozbití skla ale také konvenční domovní spínače a tlačítkové spínače lze do systému Nikobus integrovat pomocí převodníků. Převodník mění sepnutí kontaktu na zprávu, kterou vyšle na sběrnici Nikobus. Převodníky se dodávají ve dvou provedeních: převodníky ve tvaru desky s plošnými spoji se zalitými součástkami; deska se jednoduše vloží do montážní krabice spolu se spínačem modulové převodníky pro montáž na lištu DIN, s bočním konektorem pro připojení soumrakového spínače, spínacích hodin a modulu binárních vstupů. A. Převodník pro tlačítka (typ. ozn ) Převodník převádí zapnutí kontaktu tlač. spínače na zprávu, kterou vyšle na sběrnici Nikobus. Vysílání zprávy se opakuje po dobu stisku tlačítka, maximálně však po dobu 8 s. Nebyla-li zpráva v systému Nikobus úspěšně přijata, stisk tlačítka se zopakuje. Převodník má 2 vstupy pro (bezpotenciálové) tlačítkové kontakty a připojení na sběrnici. Převodník je napájen po sběrnici, nepotřebuje tudíž žádné jiné napájení. Upozornění: společné vodiče (common) různých převodníků se nesmí propojit; každý převodník a jeho 1 nebo 2 kontakty tlačítka tvoří tudíž oddělený obvod. Teplota okolí: 0 až 50 C, rozměry: 27x40x5 mm Schéma zapojení (obr. 6.27): B. Převodník pro spínače (typ. ozn ) Převodník převádí zapnutí a rozepnutí kontaktu na zprávy, které vysílá na sběrnici Nikobus. Při zapnutí kontaktu se vysílá zpráva pro ZAP (v trvání asi 300 ms). Při rozepnutí kontaktu se vysílá zpráva pro VYP (v trvání asi 300 ms). Mezi rozepnutím a zapnutím kontaktu musí být klidový interval minimálně 200 ms. Nebyla-li zpráva v systému Nikobus úspěšně přijata, stisk spínače se musí opakovat. Převodník má 1 vstup pro (bezpotenciálový) kontakt a připojení na sběrnici. Převodník je napájen po sběrnici, nepotřebuje tudíž žádné jiné napájení. Převodník je vhodný pro spínací funkce s občasným ovládáním (např. dveřní kontakt). Upozornění: vodiče dvou nebo více převodníků se nesmí propojit; každý převodník a jeho kontakt tvoří tudíž oddělený obvod. Systémová technika budov 15 Systémy řady Xcomfort

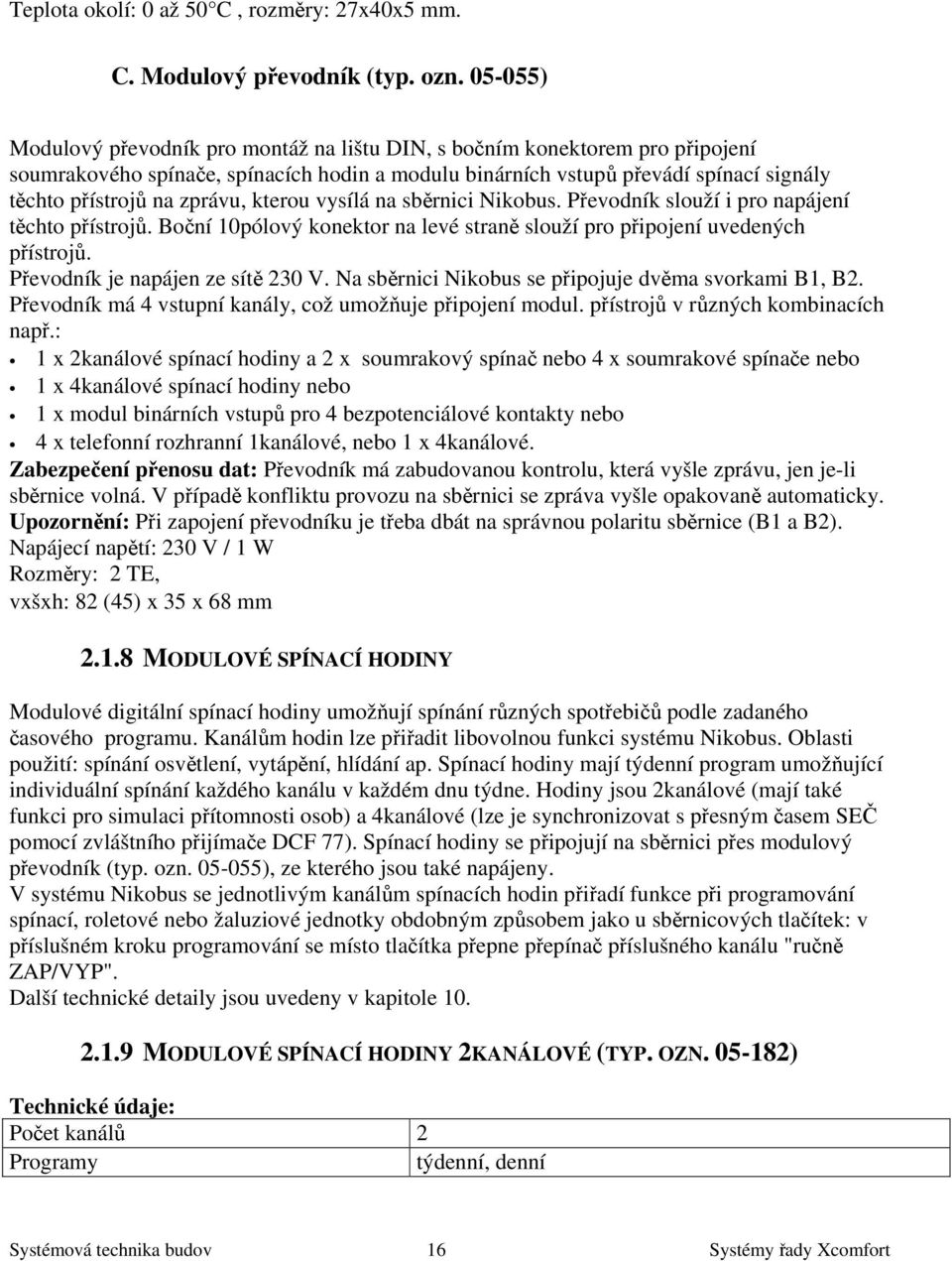

16 Teplota okolí: 0 až 50 C, rozměry: 27x40x5 mm. C. Modulový převodník (typ. ozn ) Modulový převodník pro montáž na lištu DIN, s bočním konektorem pro připojení soumrakového spínače, spínacích hodin a modulu binárních vstupů převádí spínací signály těchto přístrojů na zprávu, kterou vysílá na sběrnici Nikobus. Převodník slouží i pro napájení těchto přístrojů. Boční 10pólový konektor na levé straně slouží pro připojení uvedených přístrojů. Převodník je napájen ze sítě 230 V. Na sběrnici Nikobus se připojuje dvěma svorkami B1, B2. Převodník má 4 vstupní kanály, což umožňuje připojení modul. přístrojů v různých kombinacích např.: 1 x 2kanálové spínací hodiny a 2 x soumrakový spínač nebo 4 x soumrakové spínače nebo 1 x 4kanálové spínací hodiny nebo 1 x modul binárních vstupů pro 4 bezpotenciálové kontakty nebo 4 x telefonní rozhranní 1kanálové, nebo 1 x 4kanálové. Zabezpečení přenosu dat: Převodník má zabudovanou kontrolu, která vyšle zprávu, jen je-li sběrnice volná. V případě konfliktu provozu na sběrnici se zpráva vyšle opakovaně automaticky. Upozornění: Při zapojení převodníku je třeba dbát na správnou polaritu sběrnice (B1 a B2). Napájecí napětí: 230 V / 1 W Rozměry: 2 TE, vxšxh: 82 (45) x 35 x 68 mm MODULOVÉ SPÍNACÍ HODINY Modulové digitální spínací hodiny umožňují spínání různých spotřebičů podle zadaného časového programu. Kanálům hodin lze přiřadit libovolnou funkci systému Nikobus. Oblasti použití: spínání osvětlení, vytápění, hlídání ap. Spínací hodiny mají týdenní program umožňující individuální spínání každého kanálu v každém dnu týdne. Hodiny jsou 2kanálové (mají také funkci pro simulaci přítomnosti osob) a 4kanálové (lze je synchronizovat s přesným časem SEČ pomocí zvláštního přijímače DCF 77). Spínací hodiny se připojují na sběrnici přes modulový převodník (typ. ozn ), ze kterého jsou také napájeny. V systému Nikobus se jednotlivým kanálům spínacích hodin přiřadí funkce při programování spínací, roletové nebo žaluziové jednotky obdobným způsobem jako u sběrnicových tlačítek: v příslušném kroku programování se místo tlačítka přepne přepínač příslušného kanálu "ručně ZAP/VYP". Další technické detaily jsou uvedeny v kapitole MODULOVÉ SPÍNACÍ HODINY 2KANÁLOVÉ (TYP. OZN ) Technické údaje: Počet kanálů 2 Programy týdenní, denní Systémová technika budov 16 Systémy řady Xcomfort

17 Doba chodu při napájení z vlastní baterie 150 h Nabíjecí čas baterie 140 h Prázdninový program nastavený program lze přeskočit až do max. 99 dnů Teplota okolí -10 až +55 C Indikace stavu sepnutí kanálů ano Nejkratší interval 1 minuta Programovatelnost každou minutu Počet míst paměti 42 Přepínání letní/zimní čas ruční Kryt plombovatelný Generátor náhodných časů programovatelný Displej LCD Přesnost chodu ± 5 minut za rok Rozměry 2 TE, vxšxh: 82(42)x35x68 mm MODULOVÉ SPÍNACÍ HODINY 4KANÁLOVÉ (TYP. OZN ) Technické údaje: Počet kanálů 4 Programy týdenní, denní a kalendářní Doba chodu při napájení z vlastní baterie 72 h Nabíjecí čas baterie 70 h Teplota okolí -10 až +45 C Indikace stavu sepnutí kanálů ano Nejkratší interval 1 minuta Programovatelnost každou minutu Počet míst paměti 322 Přepínání letní/zimní čas automaticky nebo přijímačem přesného času Kryt plombovatelný Displej LCD Přesnost chodu ± 2,5 s za den bez připojení na přijímač přesného času Rozměry 6 TE, vxšxh: 82(42)x107x68 mm SOUMRAKOVÝ SPÍNAČ (TYP. OZN ) A. Popis Soumrakový spínač je řízen senzorem, který snímá intenzitu denního osvětlení. Oblasti použití: spínání osvětlení, ovládání rolet, žaluzií, markýz. Systémová technika budov 17 Systémy řady Xcomfort

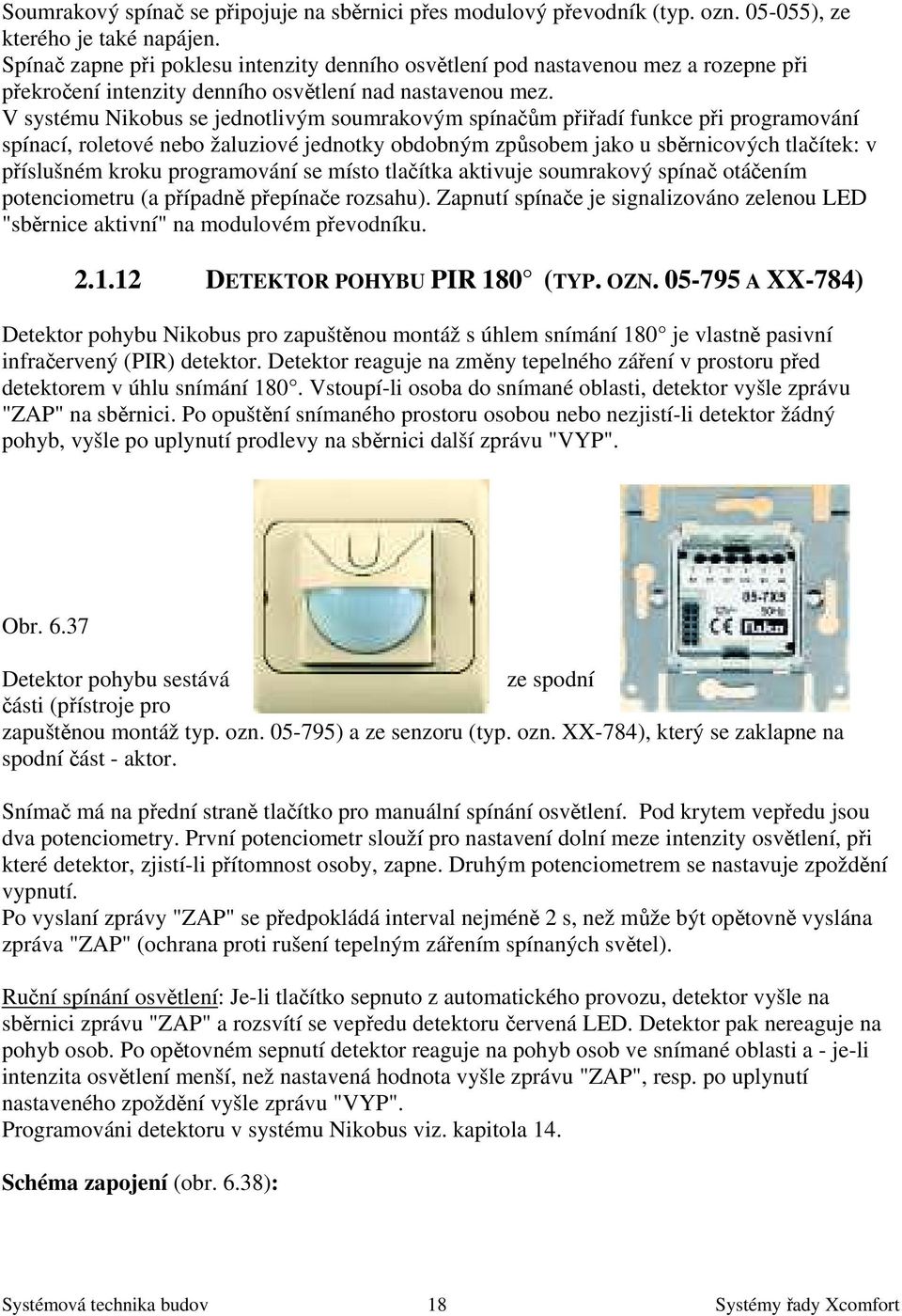

18 Soumrakový spínač se připojuje na sběrnici přes modulový převodník (typ. ozn ), ze kterého je také napájen. Spínač zapne při poklesu intenzity denního osvětlení pod nastavenou mez a rozepne při překročení intenzity denního osvětlení nad nastavenou mez. V systému Nikobus se jednotlivým soumrakovým spínačům přiřadí funkce při programování spínací, roletové nebo žaluziové jednotky obdobným způsobem jako u sběrnicových tlačítek: v příslušném kroku programování se místo tlačítka aktivuje soumrakový spínač otáčením potenciometru (a případně přepínače rozsahu). Zapnutí spínače je signalizováno zelenou LED "sběrnice aktivní" na modulovém převodníku DETEKTOR POHYBU PIR 180 (TYP. OZN A XX-784) Detektor pohybu Nikobus pro zapuštěnou montáž s úhlem snímání 180 je vlastně pasivní infračervený (PIR) detektor. Detektor reaguje na změny tepelného záření v prostoru před detektorem v úhlu snímání 180. Vstoupí-li osoba do snímané oblasti, detektor vyšle zprávu "ZAP" na sběrnici. Po opuštění snímaného prostoru osobou nebo nezjistí-li detektor žádný pohyb, vyšle po uplynutí prodlevy na sběrnici další zprávu "VYP". Obr Detektor pohybu sestává ze spodní části (přístroje pro zapuštěnou montáž typ. ozn ) a ze senzoru (typ. ozn. XX-784), který se zaklapne na spodní část - aktor. Snímač má na přední straně tlačítko pro manuální spínání osvětlení. Pod krytem vepředu jsou dva potenciometry. První potenciometr slouží pro nastavení dolní meze intenzity osvětlení, při které detektor, zjistí-li přítomnost osoby, zapne. Druhým potenciometrem se nastavuje zpoždění vypnutí. Po vyslaní zprávy "ZAP" se předpokládá interval nejméně 2 s, než může být opětovně vyslána zpráva "ZAP" (ochrana proti rušení tepelným zářením spínaných světel). Ruční spínání osvětlení: Je-li tlačítko sepnuto z automatického provozu, detektor vyšle na sběrnici zprávu "ZAP" a rozsvítí se vepředu detektoru červená LED. Detektor pak nereaguje na pohyb osob. Po opětovném sepnutí detektor reaguje na pohyb osob ve snímané oblasti a - je-li intenzita osvětlení menší, než nastavená hodnota vyšle zprávu "ZAP", resp. po uplynutí nastaveného zpoždění vyšle zprávu "VYP". Programováni detektoru v systému Nikobus viz. kapitola 14. Schéma zapojení (obr. 6.38): Systémová technika budov 18 Systémy řady Xcomfort

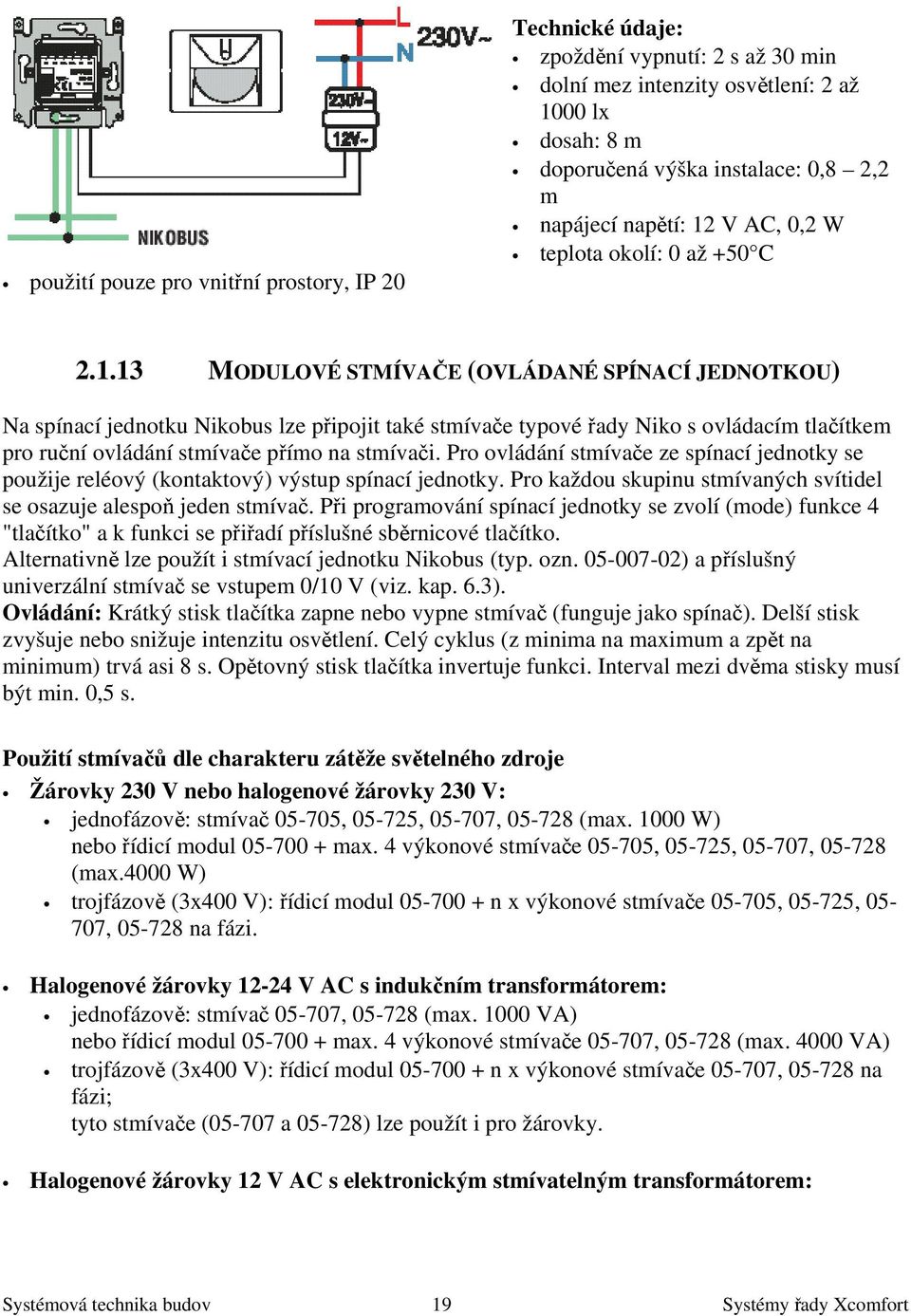

19 použití pouze pro vnitřní prostory, IP 20 Technické údaje: zpoždění vypnutí: 2 s až 30 min dolní mez intenzity osvětlení: 2 až 1000 lx dosah: 8 m doporučená výška instalace: 0,8 2,2 m napájecí napětí: 12 V AC, 0,2 W teplota okolí: 0 až +50 C MODULOVÉ STMÍVAČE (OVLÁDANÉ SPÍNACÍ JEDNOTKOU) Na spínací jednotku Nikobus lze připojit také stmívače typové řady Niko s ovládacím tlačítkem pro ruční ovládání stmívače přímo na stmívači. Pro ovládání stmívače ze spínací jednotky se použije reléový (kontaktový) výstup spínací jednotky. Pro každou skupinu stmívaných svítidel se osazuje alespoň jeden stmívač. Při programování spínací jednotky se zvolí (mode) funkce 4 "tlačítko" a k funkci se přiřadí příslušné sběrnicové tlačítko. Alternativně lze použít i stmívací jednotku Nikobus (typ. ozn ) a příslušný univerzální stmívač se vstupem 0/10 V (viz. kap. 6.3). Ovládání: Krátký stisk tlačítka zapne nebo vypne stmívač (funguje jako spínač). Delší stisk zvyšuje nebo snižuje intenzitu osvětlení. Celý cyklus (z minima na maximum a zpět na minimum) trvá asi 8 s. Opětovný stisk tlačítka invertuje funkci. Interval mezi dvěma stisky musí být min. 0,5 s. Použití stmívačů dle charakteru zátěže světelného zdroje Žárovky 230 V nebo halogenové žárovky 230 V: jednofázově: stmívač , , , (max W) nebo řídicí modul max. 4 výkonové stmívače , , , (max.4000 W) trojfázově (3x400 V): řídicí modul n x výkonové stmívače , , , na fázi. Halogenové žárovky V AC s indukčním transformátorem: jednofázově: stmívač , (max VA) nebo řídicí modul max. 4 výkonové stmívače , (max VA) trojfázově (3x400 V): řídicí modul n x výkonové stmívače , na fázi; tyto stmívače ( a ) lze použít i pro žárovky. Halogenové žárovky 12 V AC s elektronickým stmívatelným transformátorem: Systémová technika budov 19 Systémy řady Xcomfort

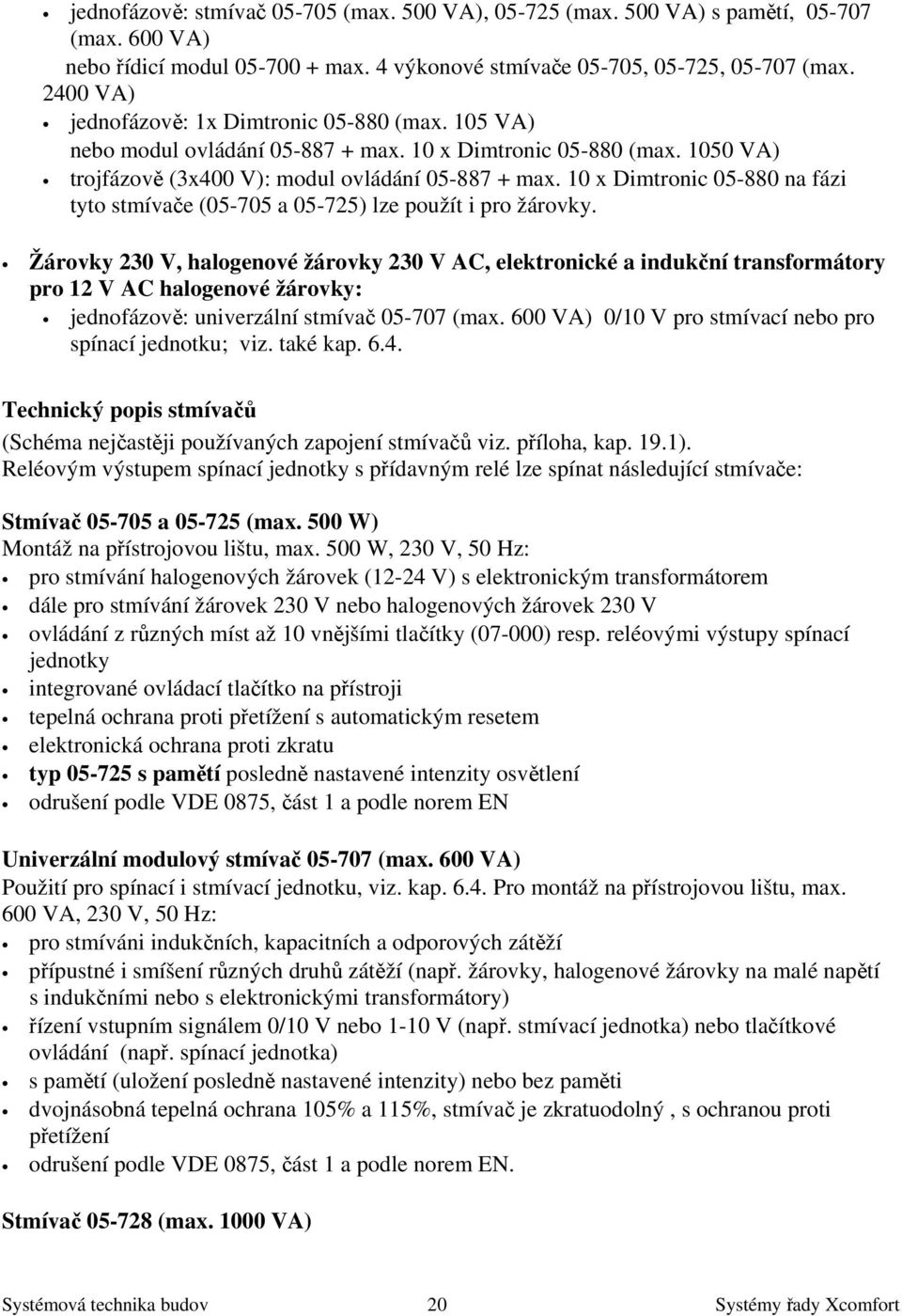

20 jednofázově: stmívač (max. 500 VA), (max. 500 VA) s pamětí, (max. 600 VA) nebo řídicí modul max. 4 výkonové stmívače , , (max VA) jednofázově: 1x Dimtronic (max. 105 VA) nebo modul ovládání max. 10 x Dimtronic (max VA) trojfázově (3x400 V): modul ovládání max. 10 x Dimtronic na fázi tyto stmívače ( a ) lze použít i pro žárovky. Žárovky 230 V, halogenové žárovky 230 V AC, elektronické a indukční transformátory pro 12 V AC halogenové žárovky: jednofázově: univerzální stmívač (max. 600 VA) 0/10 V pro stmívací nebo pro spínací jednotku; viz. také kap Technický popis stmívačů (Schéma nejčastěji používaných zapojení stmívačů viz. příloha, kap. 19.1). Reléovým výstupem spínací jednotky s přídavným relé lze spínat následující stmívače: Stmívač a (max. 500 W) Montáž na přístrojovou lištu, max. 500 W, 230 V, 50 Hz: pro stmívání halogenových žárovek (12-24 V) s elektronickým transformátorem dále pro stmívání žárovek 230 V nebo halogenových žárovek 230 V ovládání z různých míst až 10 vnějšími tlačítky (07-000) resp. reléovými výstupy spínací jednotky integrované ovládací tlačítko na přístroji tepelná ochrana proti přetížení s automatickým resetem elektronická ochrana proti zkratu typ s pamětí posledně nastavené intenzity osvětlení odrušení podle VDE 0875, část 1 a podle norem EN Univerzální modulový stmívač (max. 600 VA) Použití pro spínací i stmívací jednotku, viz. kap Pro montáž na přístrojovou lištu, max. 600 VA, 230 V, 50 Hz: pro stmíváni indukčních, kapacitních a odporových zátěží přípustné i smíšení různých druhů zátěží (např. žárovky, halogenové žárovky na malé napětí s indukčními nebo s elektronickými transformátory) řízení vstupním signálem 0/10 V nebo 1-10 V (např. stmívací jednotka) nebo tlačítkové ovládání (např. spínací jednotka) s pamětí (uložení posledně nastavené intenzity) nebo bez paměti dvojnásobná tepelná ochrana 105% a 115%, stmívač je zkratuodolný, s ochranou proti přetížení odrušení podle VDE 0875, část 1 a podle norem EN. Stmívač (max VA) Systémová technika budov 20 Systémy řady Xcomfort

21 Montáž na přístrojovou lištu, max W/VA, 230 V, 50 Hz: pro stmívání žárovek (max W, min. 50 W), halogenových žárovek 230 V (max W, min. 50 W) a odporových zátěží pro stmívání halogenových žárovek (12-24 V) s indukčním transformátorem (max VA, min. 50 VA) ovládání z různých míst až 30 vnějšími tlačítky (07-000) resp. reléovými výstupy spínací jednotky tepelná ochrana proti přetížení s automatickým resetem elektronická ochrana proti zkratu volitelný režim s pamětí nebo bez posledně nastavené intenzity osvětlení jemné jištění pojistkou F5 AH (typ. ozn ) podle DIN nebo IEC v přístroji jsou uloženy 2 pojistky, z toho 1 rezervní odrušení podle VDE 0875, část 1 a podle norem EN PŘÍSTROJE PRO DÁLKOVOU KOMUNIKACI PŘES PC A. PC LINK (typ. ozn ) Jednotka PC - LINK umožňuje dálkovou parametrizaci a programování funkcí systému Nikobus spínání, stmívání ovládání rolet, žaluzií, ) přes počítač a konfiguruje se prostřednictvím telefonního modemu (modem kompatabilní s typem Hayes). Po parametrizaci může být počítač následně odpojen ze systému. PC LINK dále umožňuje funkci náhodné simulace přítomnosti osob, časové spínací programy a kalendářové funkce. Možnost připojení přijímače přesného času s integrovanou anténou a modulovým zdrojem napájení DCF77 pro přesnou synchronizaci času a automatickou změnu času letní/zimní. Je možné i ruční nastavení. Montáž na přístrojovou lištu. Součástí dodávky jsou připojovací adaptéry (konektory) a software Rozměry: 4TE (v x š x h: 88 x 70 x 60 mm) B. CD ROM - Software NIKOBUS (na CD-ROM zdarma na vyžádání) Software NIKOBUS má uživatelsky příjemné prostředí a intuitivní strukturu ovládání. Je zhotoven velice přehledně a chyby při programování funkcí Nikobus jsou vyloučené. Naprogramovanou aplikaci systému Nikobus lze vytisknout a použít jako dokumentaci při instalaci systému a předání zákazníkovi. Software je distribuován bezplatně. Je distribuován společně s jednotkami PC- LINK a PC- LOGIC. Při instalaci lze vybrat uživatelské prostředí v jazykových verzích: angličtina, němčina, francouzština. Je distribuován i ve slovenském jazyce na vyžádání, do adresáře DATA je nutné zkopírovat soubor lenguage.mdb, který lze stáhnout z internetu. Systémová technika budov 21 Systémy řady Xcomfort

22 Minimální konfigurace PC: Pentium 100 MHz, 32 Mb RAM, SVGA 800 x 600 Operační systém: Windows 95, 98, 2000, NT, Milenium, XP LITERATURA [1] K.Toman, J.Kunc; Systémová technika budov, FCC PUBLIC, PRAHA, 1998 [2] K.Tkotz a kolektiv; Příručka pro elektrotechnika, Europa Sobotáles cz.s.r.o., PRAHA, 2002 [3] K.Dvořáček; Elektrické instalace v bytové a občanské výstavbě, IN-EL, spol.s r.o., PRAHA, 2000 [4] J.Vlach; Řízení a vizualizace technologických procesů, BEN technická literatura, PRAHA, 1999 [5] K.Daniels; Technika budov, Příručka pro architekty a projektanty, Jaga group, v.o.s., Bratislava, 2003 [6] Elektrotechnický magazín Etm, Brno, duben 1996 Systémová technika budov 22 Systémy řady Xcomfort
