Přehled zapojení I/O modulů k systému Control4 - řada FN

Transkript

1 Přehled zapojení I/O modulů k systému Control4 - řada FN Řada výkonových modulů pro ovládání světel (stmívání a spínání), žaluzií, bran, hlavic topení apod. Moduly jsou kompatibilní se systémem Control4 a pro zajištění velmi vysoké spolehlivosti funkce systému je lze ovládat i nezávisle lokálními vstupy na modulech. Moduly lze nastavit do režimu logického oddělení vstupů od výstupů logika propojení se pak nastavuje v řídicím systému Control4. Moduly jsou dodávány v provedení pro komunikaci po sběrnici RS485 a po síti LAN/IP (Ethernet). Moduly s IP komunikací je možno rovněž přímo ovládat aplikací z mobilních telefonů a tabletů. Moduly se vyznačují robustností a díky extrémní jednoduchosti instalace a zprovoznění i vysokou efektivitou a cenovou dostupností. Pro připojení k systému Control4 je bezplatný driver modulů systému FN. Blokové schéma připojení modulů řady FN 1

2 Moduly s připojením po RS-485 Moduly řady FN485 se připojují k dvoudrátové sběrnici RS-485. Délka sběrnice může být až 1000m. Je možno použít více sběrnic současně. Není-li použit rozbočovač sběrnice RS-485, nelze použít zapojení do hvězdy. Moduly je možno napájet z paralelně vedeného napájecího dvouvodičového vedení nebo z lokálních zdrojů napájení 12Vss, nebo kombinací obou. Adresy modulů se nastavují pomocí DIP přepínačů na modulech. Schéma připojení modulů sběrnicí RS485 k řídicí jednotce systému Control4 s rozhraním RS-232 pomocí inteligentního převodníku RS232 na RS-485 typ FN485/RS232 Bus Interface. FN485/RS232 Bus Interface inteligentní převodník RS232 na RS485 Převodník umožňuje připojení modulů se sběrnicí RS-485 k řídicímu systému Control4 portem RS-232. Převodník obsahuje elektroniku, aktivně zjišťující stav modulů a signalizující stav a změny na modulech nadřízenému systému, čímž je zajištěna rychlá odezva systému při kombinaci ovládání tlačítky a nadřízeným řídicím systémem. 2

3 FN485-8x16A - reléový modul 8 přepínacích kontaktů 230V, komunikace RS-485 Výkonový modul určený pro spínání libovolných zátěží světel, motorů, ventilů topení apod. pomocí přepínacích kontaktů 8 výstupních relé (16A spínací/10a trvalý proud kontaktem). Umožňuje ovládání relé lokálními vstupy a řízení obousměrnou komunikaci protokolem po sběrnici RS485 z řídicího systému Control4. Napájení elektroniky 12V. Schéma zapojení: Při požadavku na galvanické oddělení je možno napájet okruh tlačítek (INPUTS), a elektroniku modulu (main zdroj 12V. Výstupní relé jsou galvanicky oddělená, takže každý okruh může být zapojen na jinou fázi a napětí. 3

4 FN485-4x0-10V modul 4x analogových výstupů 0-10V, komunikace RS-485 Modul pro řízení 4 stmívaných zátěží (LED, zářivky, svítidla s vysokým příkonem ) ovládaných analogovými výstupy 0-10V/1-10V. Umožňuje ovládání lokálními vstupy, a řízení obousměrnou komunikaci protokolem po sběrnici RS485 z řídicího systému Control4. Modul je vybaven čtyřmi výkonovými relé pro odpojování napájení zátěží při nulové úrovni jasu. Napájení elektroniky 12V. Schéma zapojení: Při požadavku na galvanické oddělení je možno napájet okruh tlačítek (INPUTS), elektroniku modulu (main circuitry) a okruh výstupů (ANALOG OUTPUTS) ze samostatných zdrojů. Není-li to třeba, je možno všechny okruhy připojit na jeden zdroj 12V. 4

5 FN485-4xSH reléový modul řízení 4 žaluzií, komunikace RS-485 Výkonový modul ovládání 4 motorů žaluzií, rolet, vrat a pláten. Umožňuje připojení motorů 230V vybavených koncovými spínači a tří-vodičovým zapojením (+zem) pro řízení pohybu oběma směry. Umožňuje ovládání lokálními vstupy a řízení obousměrnou komunikaci protokolem po sběrnici RS485 z řídicího systému Control4. Zatížení max. 4x2A@230V stř. pro induktivní zátěž (cos(fi)=0.4). Napájení elektroniky 12V. Schéma zapojení: Při požadavku na galvanické oddělení je možno napájet okruh tlačítek (INPUTS), a elektroniku modulu (main zdroj 12V. 5

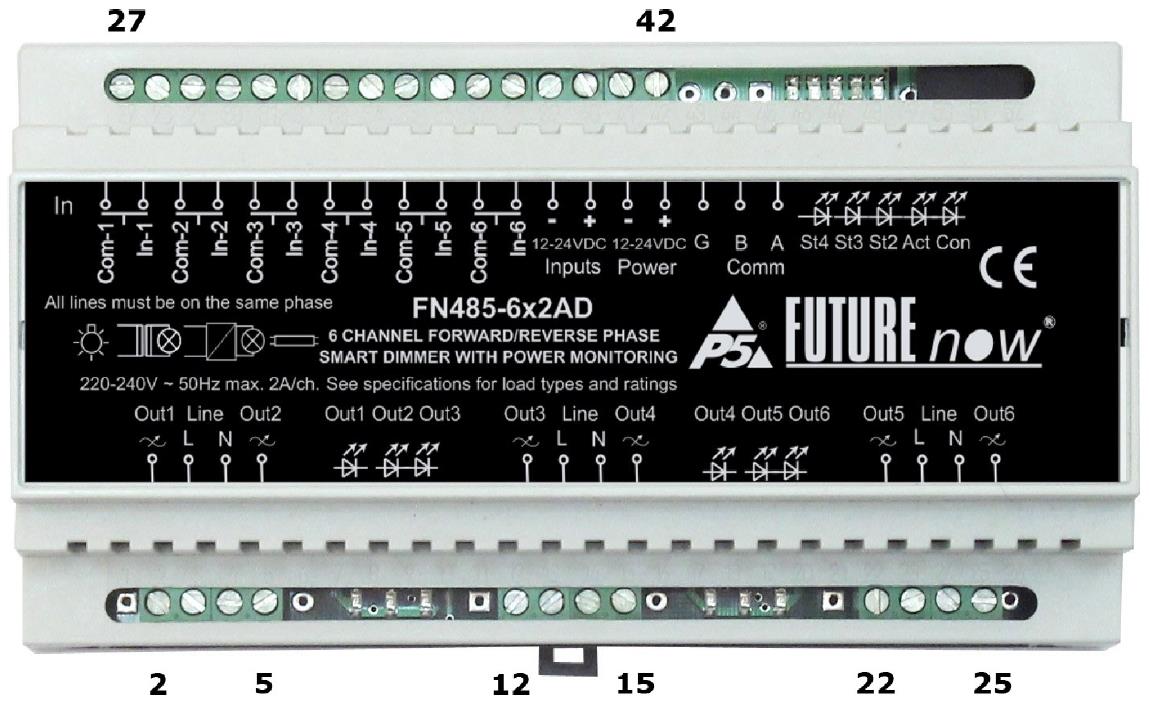

6 FN485-6x2AD 6 kanálový RLC stmívač 230V, 250/750W kanál, komunikace RS-485 FN485-6x2AD 6 ti kanálový výkonový stmívač, podporuje stmívání fázovou regulací na náběžné i sestupné hraně pro řízení odporových, kapacitních a indukčních zátěží. Automaticky detekuje typ zátěže. Umožňuje ovládání lokálními vstupy a řízení obousměrnou komunikaci po sběrnici RS485 z řídicího systému Control4. Žárovky a 230V halogeny - max. 750W, zářivky a spínané zdroje - max. 500W, kompaktní zářivky (CFL)- max. 400W, LED - max. 250W, celková zátěž všech kanálů - max. 3000W. Schéma zapojení: Při požadavku na galvanické oddělení je možno napájet okruh tlačítek (INPUTS), a elektroniku modulu (main zdroj 12V. 6

7 Moduly s připojením po IP (Ethernet) FNIP-8x10A - modul 8 přepínacích kontaktů relé 230V, komunikace Ethernet/IP Výkonový modul určený pro spínání libovolných zátěží světel, motorů, ventilů topení apod. pomocí přepínacích kontaktů 8 výstupních relé (16A spínací/10a trvalý proud kontaktem). Umožňuje ovládání relé lokálními vstupy, ovládání z aplikace pomocí z mobilních telefonů a tabletů a řízení obousměrnou komunikaci protokolem po síti LAN z řídicího systému Control4. FNIP-8x10A-12 - verze napájení 12V, FNIP-8x10A-24 verze napájení 24V. Schéma zapojení: Výstupní relé jsou galvanicky oddělené, takže každý okruh může být zapojen na jinou fázi a napětí. Při požadavku na galvanické oddělení je možno napájet okruh tlačítek (INPUTS), a elektroniku modulu (main zdroj 12V. 7

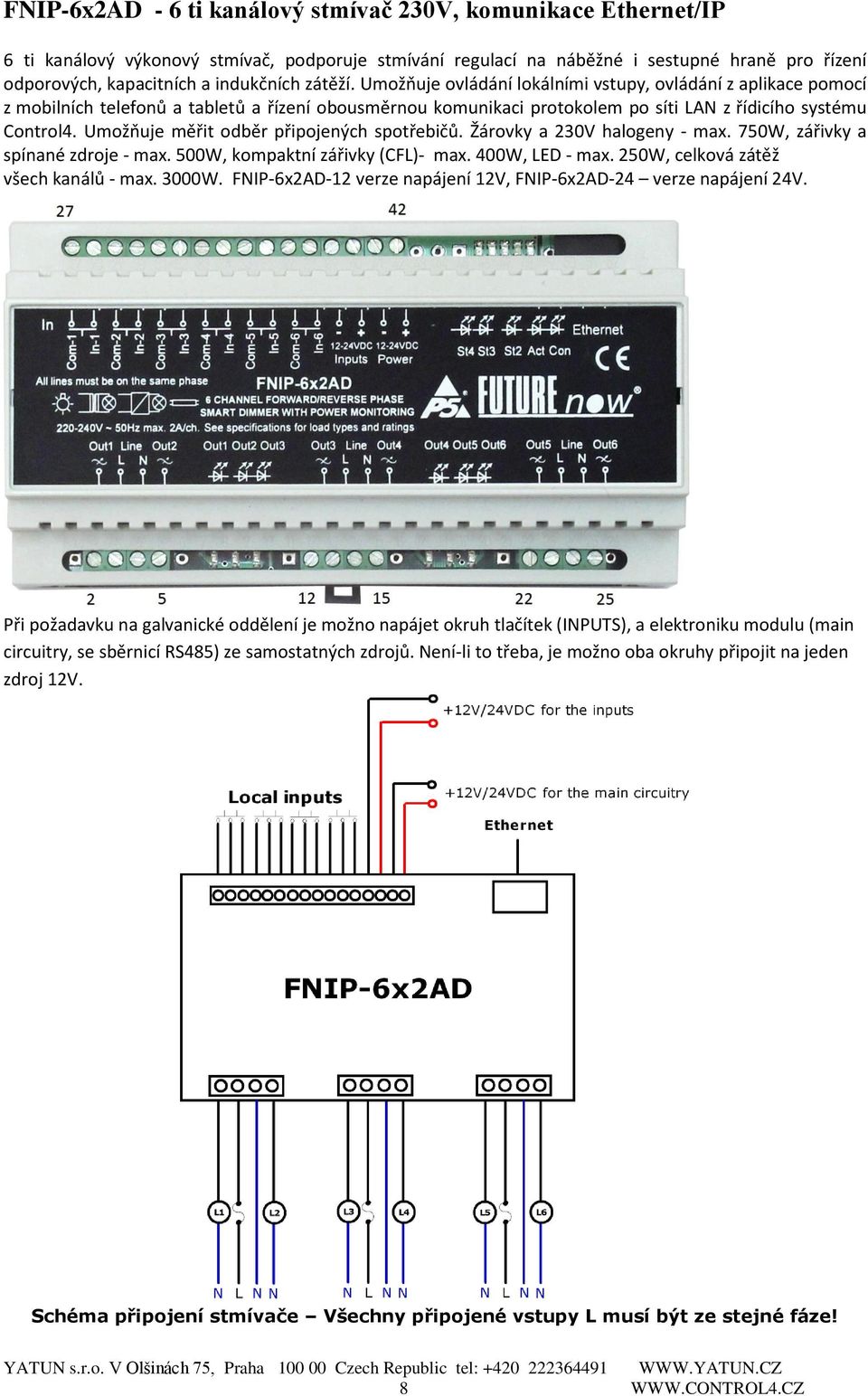

8 FNIP-6x2AD - 6 ti kanálový stmívač 230V, komunikace Ethernet/IP 6 ti kanálový výkonový stmívač, podporuje stmívání regulací na náběžné i sestupné hraně pro řízení odporových, kapacitních a indukčních zátěží. Umožňuje ovládání lokálními vstupy, ovládání z aplikace pomocí z mobilních telefonů a tabletů a řízení obousměrnou komunikaci protokolem po síti LAN z řídicího systému Control4. Umožňuje měřit odběr připojených spotřebičů. Žárovky a 230V halogeny - max. 750W, zářivky a spínané zdroje - max. 500W, kompaktní zářivky (CFL)- max. 400W, LED - max. 250W, celková zátěž všech kanálů - max. 3000W. FNIP-6x2AD-12 verze napájení 12V, FNIP-6x2AD-24 verze napájení 24V. Při požadavku na galvanické oddělení je možno napájet okruh tlačítek (INPUTS), a elektroniku modulu (main zdroj 12V. Schéma připojení stmívače Všechny připojené vstupy L musí být ze stejné fáze! 8
