1 Projekt: ODBORNÝ VÝCVIK VE 3. TISÍCILETÍ Úloha: Přehled sběrnicových tlačítek Obor: Elektrikář silnoproud Ročník: 2. Zpracoval: Ing. Jaromír Budín, Ing. Jiří Šima Střední odborná škola Otrokovice, 2010 Projekt je spolufinancován Evropským sociálním fondem a státním rozpočtem České republiky

2 ESII-15 PŘEHLED SBĚRNICOVÝCH TLAČÍTEK 1 Charakteristika sběrnicového vedení nikobus Řídicími jednotkami systému Nikobus jsou spínací, roletové nebo stmívací jednotky. Na jeden systém sběrnice Nikobus může být připojeno max. 20 řídicích jednotek. Sběrnicová tlačítka nebo sběrnicové převodníky jsou připojeny k těmto jednotkám dvěma vodiči kabelu, které tvoří sběrnici Nikobus. Pokud se pro sběrnicové vedení použije vícežílový kabel, lze připojit i sběrnicová tlačítka se signalizačními nebo orientačními LED diodami nebo detektory pohybu, termostaty a sběrnicová tlačítka s IR přijímači. Datové a napájecí vodiče 2 vodiče pro přenos dat (současně pro napájení sběrnicových tlačítek a ostatních převodníků) 2 vodiče pro napájení LED s možností signálizační nebo orientační funkce, možnost připojení sběrnicových tlačítek s IR přijímači, resp. napájení detektorů pohybu. Typy kabelů v závislosti se souběhem s rozvody 230 V Doporučuje se oddělená instalace sběrnicového vedení od rozvodů 230 V. Jako sběrnicový kabel pak lze použít i běžný komunikační kabel 2 x 2 x 0,8 mm (kroucená dvojlinka při dodržení průměru vodiče). Je-li sběrnicový kabel veden v instalační trubce nebo kanálu společně v souběhu s rozvody 230 V, musí se pro sběrnicový kabel použít stíněný kabel 2 x 2 x 0,8 mm, typ J-Y(St)- Y (2,5 kv) nebo YCYM (2,5 kv). Je možné použít i jejich ekvivalenty. Stínění kabelu se neuzemňuje v instalacích uvnitř budovy. Mimo budovu společné objekty propojte sběrnicovým kabelem a vložte do společného výkopu se zemnicím páskem FeZn. Oba konce sběrnicového vedení připojte na zemnicí pásek a v objektu budovy na přípojnici HOP. Jmenovité napětí sběrnice 9 V DC (SELV, bezpečné malé napětí) Max. počet sběrnicových tlačítek 256 senzorů na jednu řídicí jednotku Nikobus

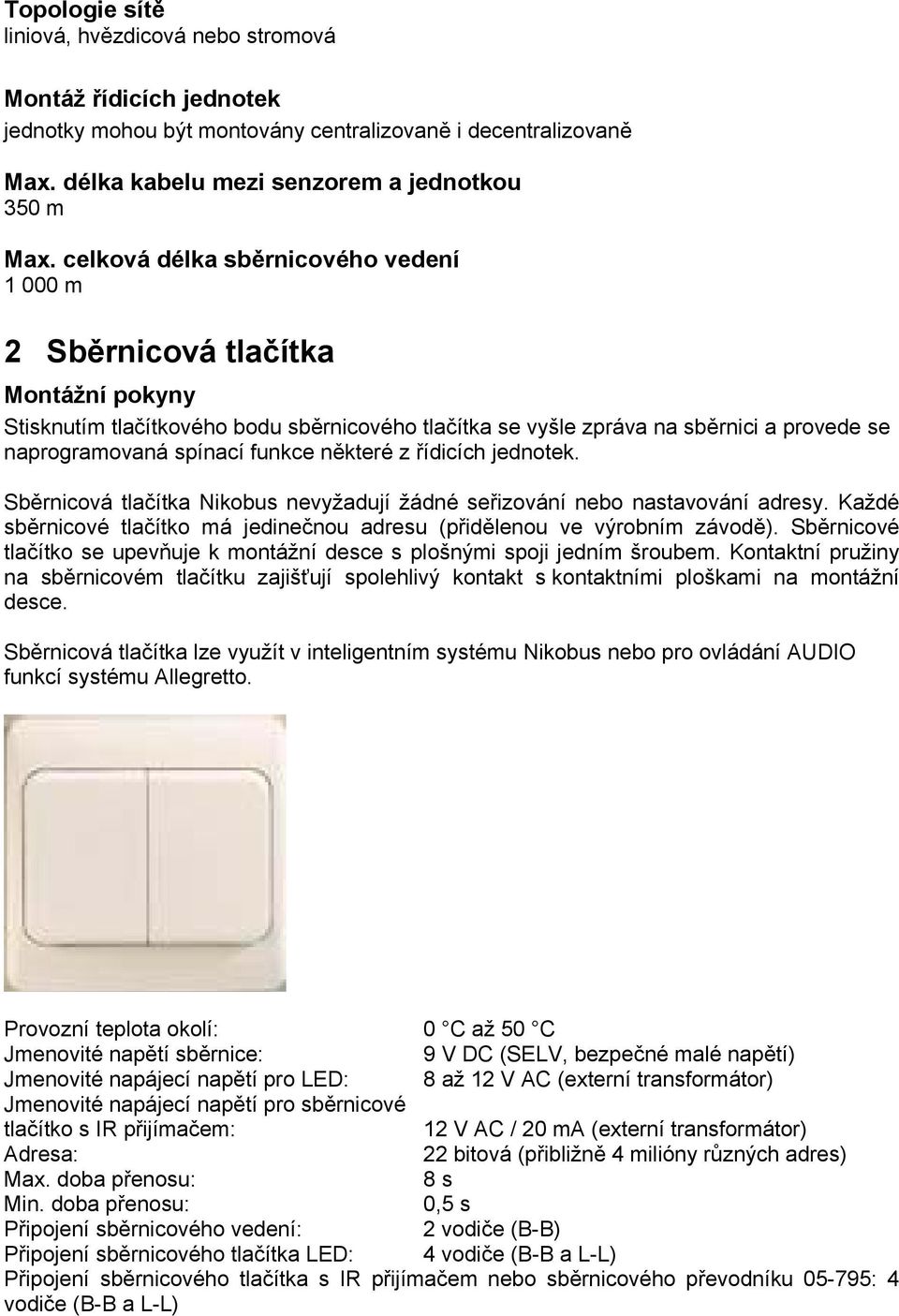

3 Topologie sítě liniová, hvězdicová nebo stromová Montáž řídicích jednotek jednotky mohou být montovány centralizovaně i decentralizovaně Max. délka kabelu mezi senzorem a jednotkou 350 m Max. celková délka sběrnicového vedení m 2 Sběrnicová tlačítka Montážní pokyny Stisknutím tlačítkového bodu sběrnicového tlačítka se vyšle zpráva na sběrnici a provede se naprogramovaná spínací funkce některé z řídicích jednotek. Sběrnicová tlačítka Nikobus nevyžadují žádné seřizování nebo nastavování adresy. Každé sběrnicové tlačítko má jedinečnou adresu (přidělenou ve výrobním závodě). Sběrnicové tlačítko se upevňuje k montážní desce s plošnými spoji jedním šroubem. Kontaktní pružiny na sběrnicovém tlačítku zajišťují spolehlivý kontakt s kontaktními ploškami na montážní desce. Sběrnicová tlačítka lze využít v inteligentním systému Nikobus nebo pro ovládání AUDIO funkcí systému Allegretto. Provozní teplota okolí: 0 C až 50 C Jmenovité napětí sběrnice: 9 V DC (SELV, bezpečné malé napětí) Jmenovité napájecí napětí pro LED: 8 až 12 V AC (externí transformátor) Jmenovité napájecí napětí pro sběrnicové tlačítko s IR přijímačem: 12 V AC / 20 ma (externí transformátor) Adresa: 22 bitová (přibližně 4 milióny různých adres) Max. doba přenosu: 8 s Min. doba přenosu: 0,5 s Připojení sběrnicového vedení: 2 vodiče (B-B) Připojení sběrnicového tlačítka LED: 4 vodiče (B-B a L-L) Připojení sběrnicového tlačítka s IR přijímačem nebo sběrnicového převodníku : 4 vodiče (B-B a L-L)

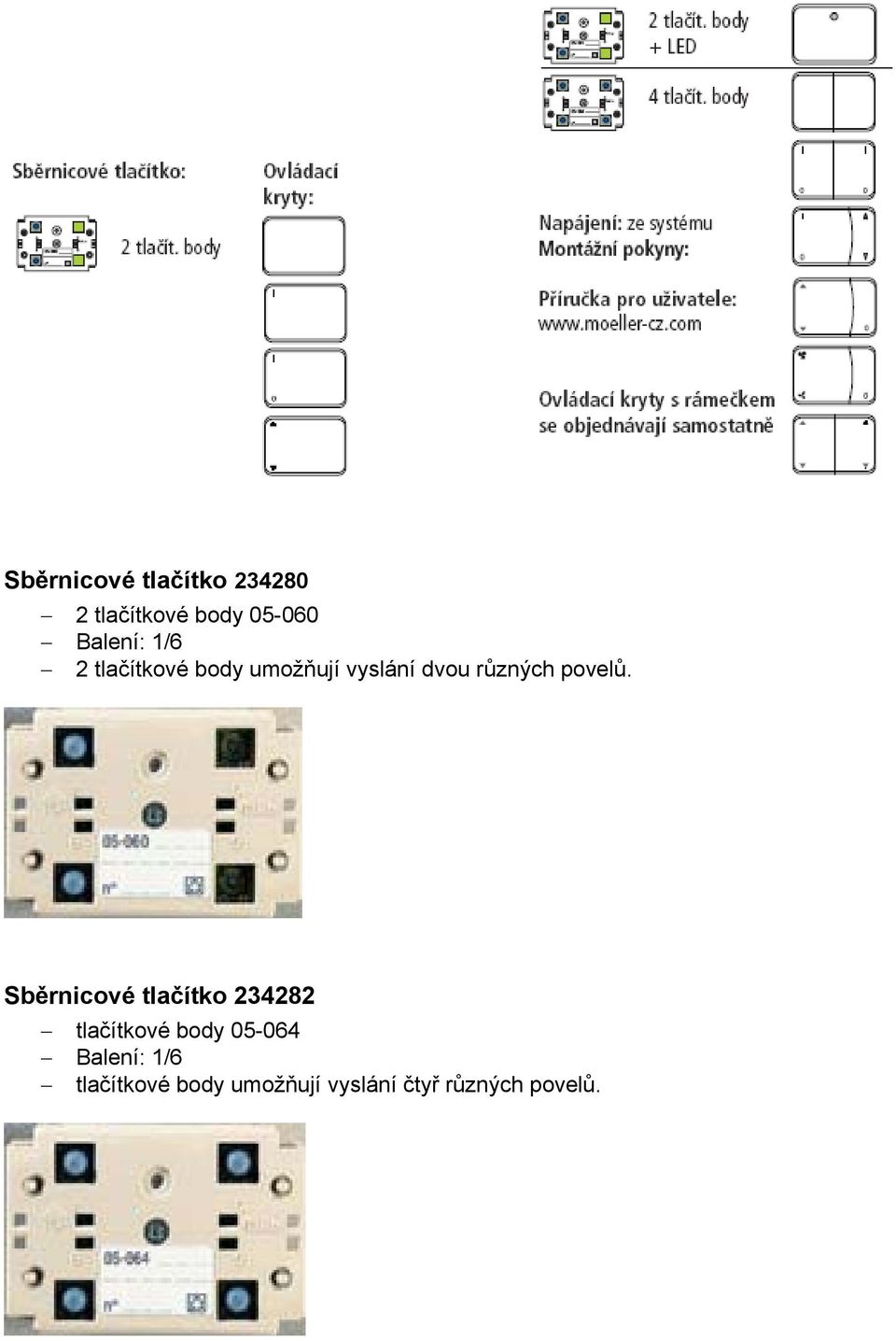

4 Sběrnicové tlačítko tlačítkové body Balení: 1/6 2 tlačítkové body umožňují vyslání dvou různých povelů. Sběrnicové tlačítko tlačítkové body Balení: 1/6 tlačítkové body umožňují vyslání čtyř různých povelů.

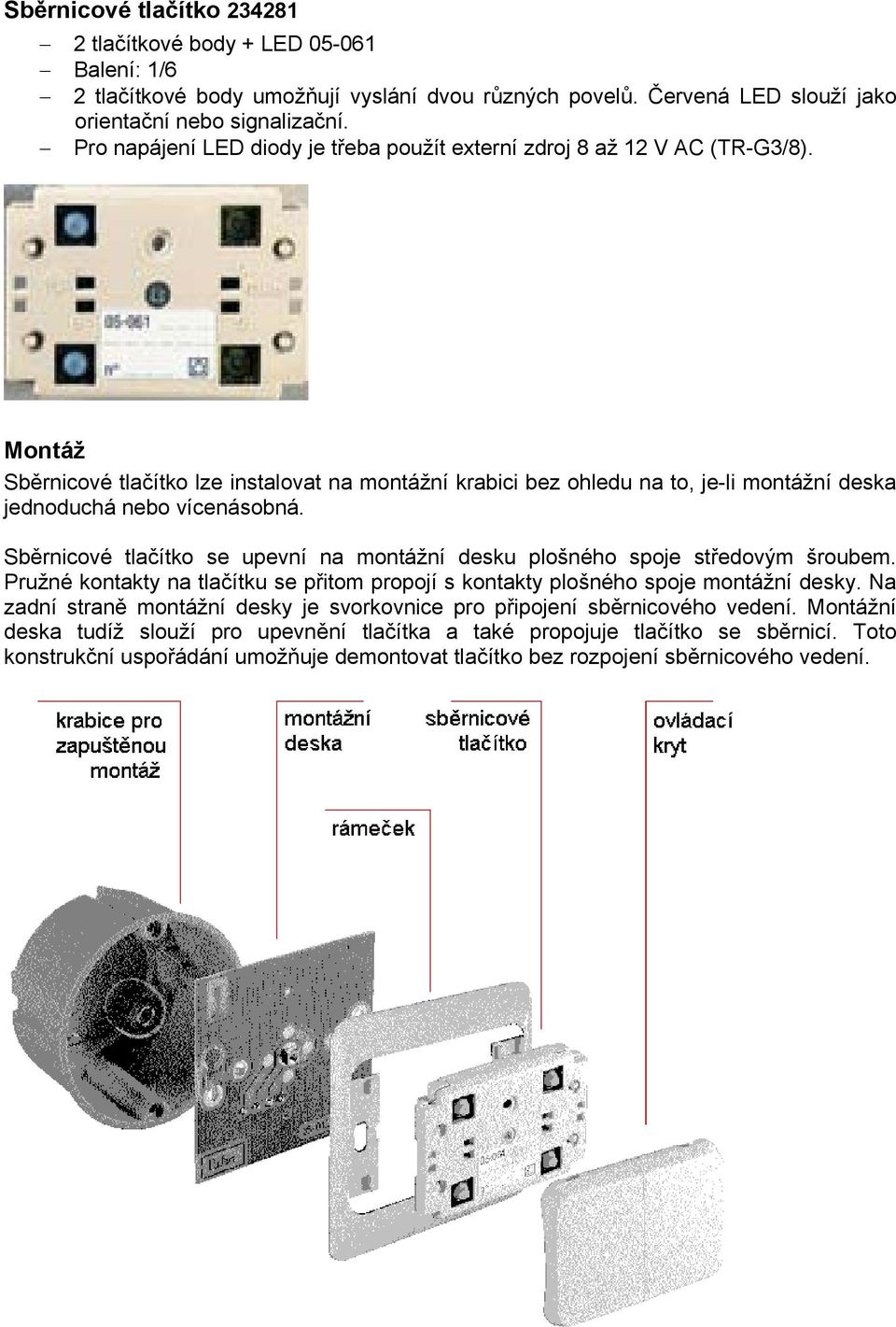

5 Sběrnicové tlačítko tlačítkové body + LED Balení: 1/6 2 tlačítkové body umožňují vyslání dvou různých povelů. Červená LED slouží jako orientační nebo signalizační. Pro napájení LED diody je třeba použít externí zdroj 8 až 12 V AC (TR-G3/8). Montáž Sběrnicové tlačítko lze instalovat na montážní krabici bez ohledu na to, je-li montážní deska jednoduchá nebo vícenásobná. Sběrnicové tlačítko se upevní na montážní desku plošného spoje středovým šroubem. Pružné kontakty na tlačítku se přitom propojí s kontakty plošného spoje montážní desky. Na zadní straně montážní desky je svorkovnice pro připojení sběrnicového vedení. Montážní deska tudíž slouží pro upevnění tlačítka a také propojuje tlačítko se sběrnicí. Toto konstrukční uspořádání umožňuje demontovat tlačítko bez rozpojení sběrnicového vedení.

6 Technické údaje - sběrnicová tlačítka Provozní teplota okolí O až 50 C Napětí 9V stejnosměrných (SELV, bezpečné malé napětí) Počet adres 22 bitů (cca. 4 milióny různých adres) Délka zprávy 35 ms Maximální doba ovládání 8 s Sběrnicové vedení dvojvodičové 2 x 0,8 mm, stíněné nebo nestíněné dle souběhu s vedením 230V

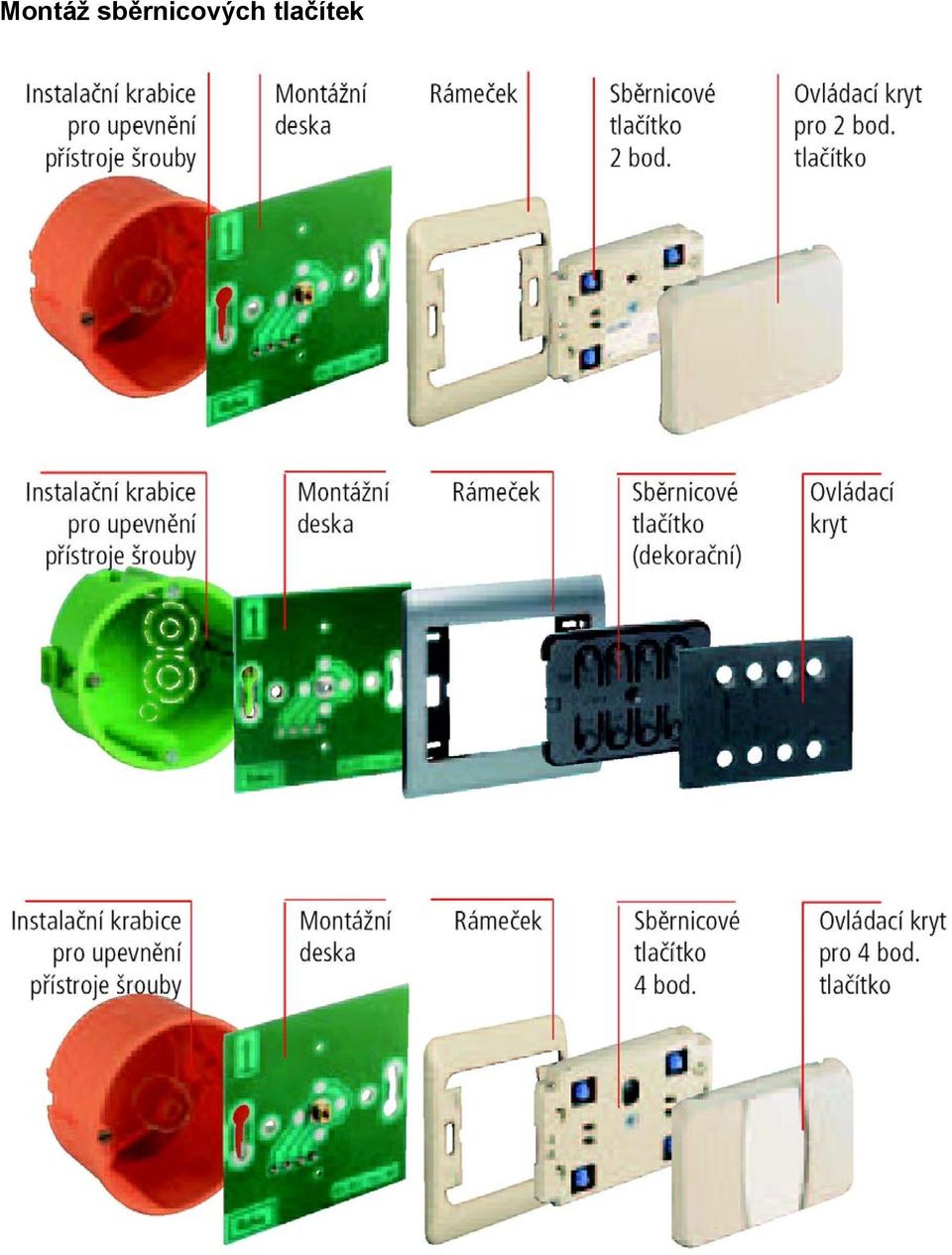

7 Montáž sběrnicových tlačítek

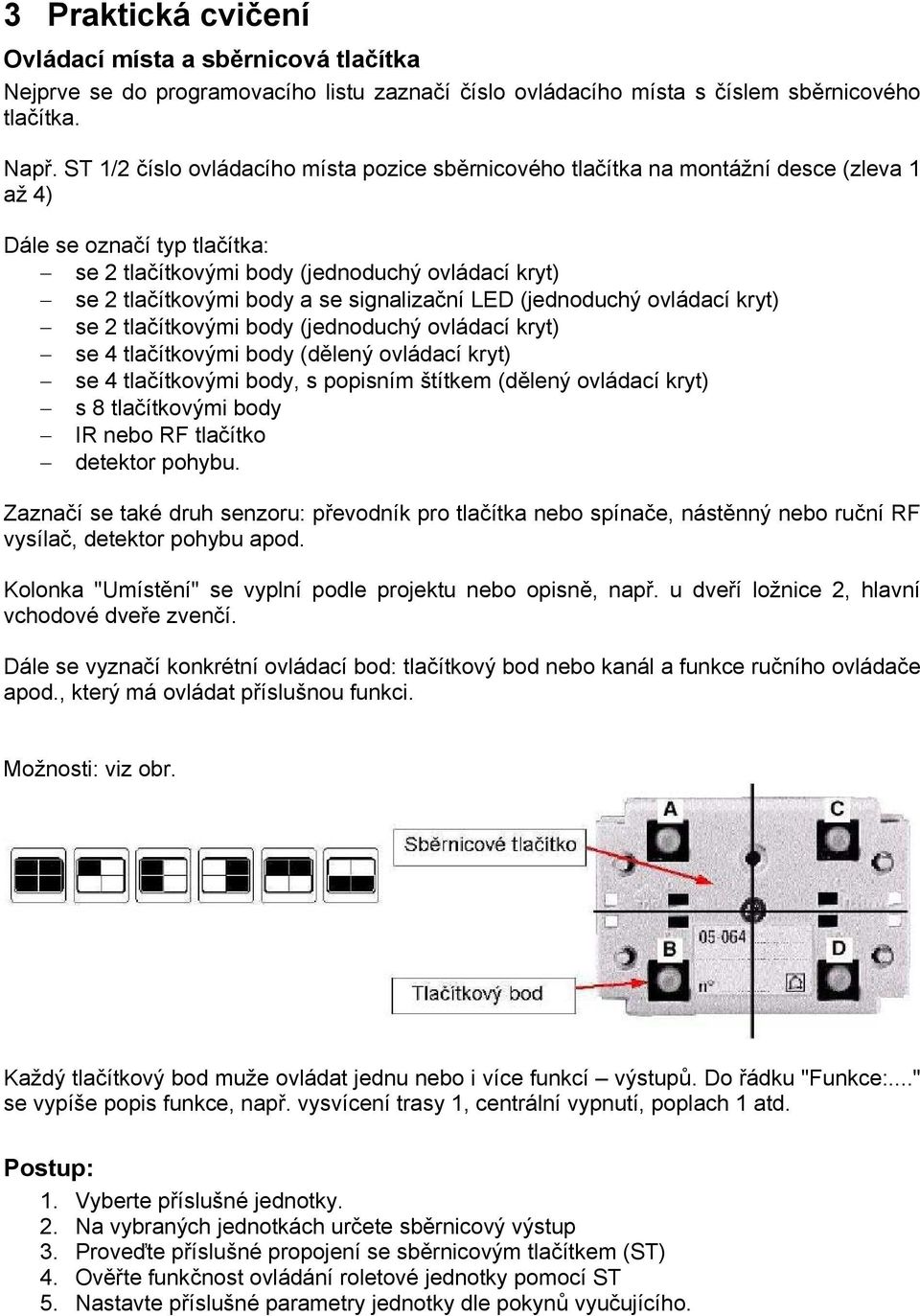

8 3 Praktická cvičení Ovládací místa a sběrnicová tlačítka Nejprve se do programovacího listu zaznačí číslo ovládacího místa s číslem sběrnicového tlačítka. Např. ST 1/2 číslo ovládacího místa pozice sběrnicového tlačítka na montážní desce (zleva 1 až 4) Dále se označí typ tlačítka: se 2 tlačítkovými body (jednoduchý ovládací kryt) se 2 tlačítkovými body a se signalizační LED (jednoduchý ovládací kryt) se 2 tlačítkovými body (jednoduchý ovládací kryt) se 4 tlačítkovými body (dělený ovládací kryt) se 4 tlačítkovými body, s popisním štítkem (dělený ovládací kryt) s 8 tlačítkovými body IR nebo RF tlačítko detektor pohybu. Zaznačí se také druh senzoru: převodník pro tlačítka nebo spínače, nástěnný nebo ruční RF vysílač, detektor pohybu apod. Kolonka "Umístění" se vyplní podle projektu nebo opisně, např. u dveří ložnice 2, hlavní vchodové dveře zvenčí. Dále se vyznačí konkrétní ovládací bod: tlačítkový bod nebo kanál a funkce ručního ovládače apod., který má ovládat příslušnou funkci. Možnosti: viz obr. Každý tlačítkový bod muže ovládat jednu nebo i více funkcí výstupů. Do řádku "Funkce:..." se vypíše popis funkce, např. vysvícení trasy 1, centrální vypnutí, poplach 1 atd. Postup: 1. Vyberte příslušné jednotky. 2. Na vybraných jednotkách určete sběrnicový výstup 3. Proveďte příslušné propojení se sběrnicovým tlačítkem (ST) 4. Ověřte funkčnost ovládání roletové jednotky pomocí ST 5. Nastavte příslušné parametry jednotky dle pokynů vyučujícího.

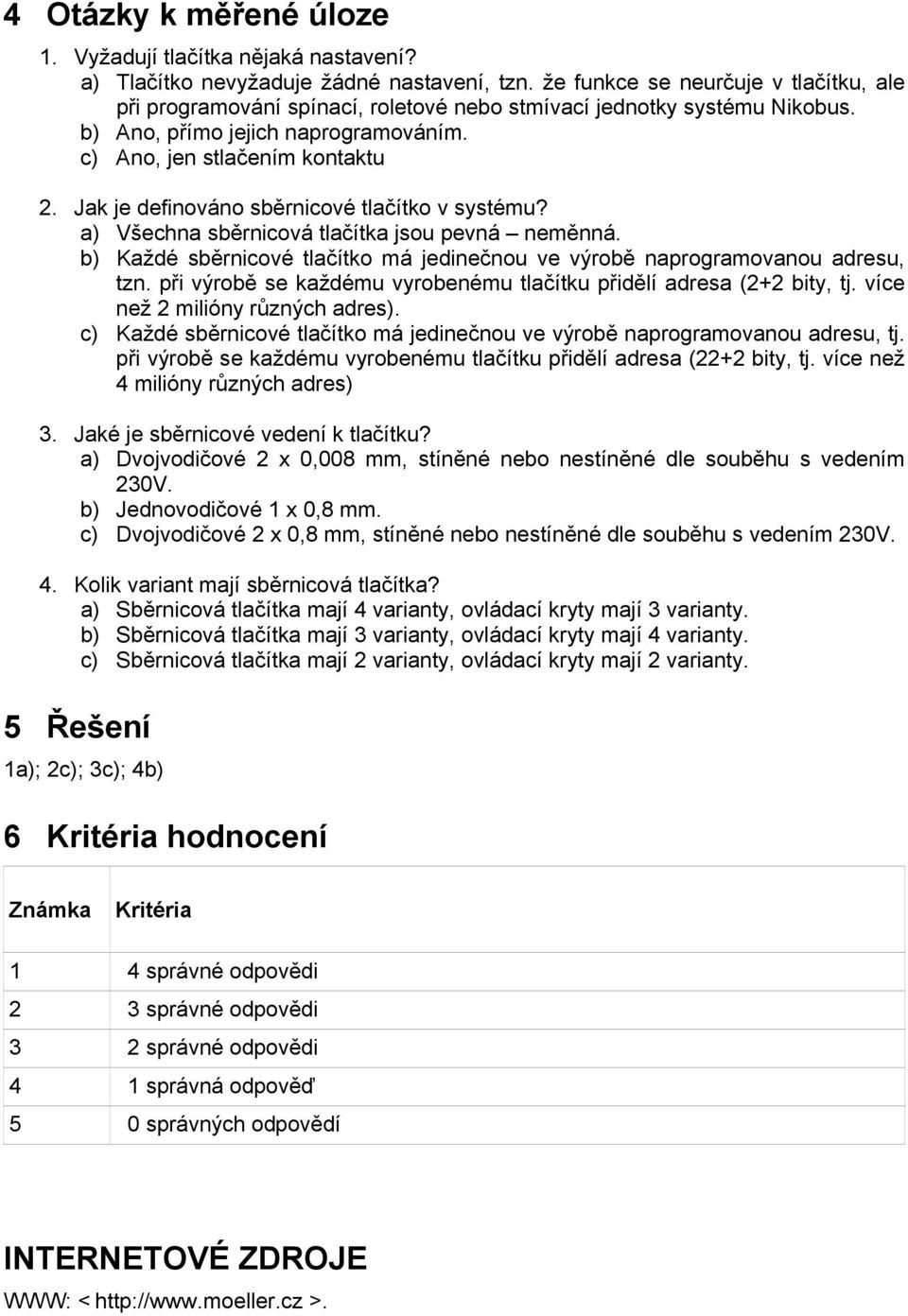

9 4 Otázky k měřené úloze 1. Vyžadují tlačítka nějaká nastavení? a) Tlačítko nevyžaduje žádné nastavení, tzn. že funkce se neurčuje v tlačítku, ale při programování spínací, roletové nebo stmívací jednotky systému Nikobus. b) Ano, přímo jejich naprogramováním. c) Ano, jen stlačením kontaktu 2. Jak je definováno sběrnicové tlačítko v systému? a) Všechna sběrnicová tlačítka jsou pevná neměnná. b) Každé sběrnicové tlačítko má jedinečnou ve výrobě naprogramovanou adresu, tzn. při výrobě se každému vyrobenému tlačítku přidělí adresa (2+2 bity, tj. více než 2 milióny různých adres). c) Každé sběrnicové tlačítko má jedinečnou ve výrobě naprogramovanou adresu, tj. při výrobě se každému vyrobenému tlačítku přidělí adresa (22+2 bity, tj. více než 4 milióny různých adres) 3. Jaké je sběrnicové vedení k tlačítku? a) Dvojvodičové 2 x 0,008 mm, stíněné nebo nestíněné dle souběhu s vedením 230V. b) Jednovodičové 1 x 0,8 mm. c) Dvojvodičové 2 x 0,8 mm, stíněné nebo nestíněné dle souběhu s vedením 230V. 4. Kolik variant mají sběrnicová tlačítka? a) Sběrnicová tlačítka mají 4 varianty, ovládací kryty mají 3 varianty. b) Sběrnicová tlačítka mají 3 varianty, ovládací kryty mají 4 varianty. c) Sběrnicová tlačítka mají 2 varianty, ovládací kryty mají 2 varianty. 5 Řešení 1a); 2c); 3c); 4b) 6 Kritéria hodnocení Známka Kritéria 1 4 správné odpovědi 2 3 správné odpovědi 3 2 správné odpovědi 4 1 správná odpověď 5 0 správných odpovědí INTERNETOVÉ ZDROJE WWW: < >.
