1 CZ ÁVOD K OBSLUZE ADSTAVBA ODTAHU SPALI POLOTURBO K PLYOVÝM LITIOVÝM STACIOÁRÍM KOTLUM ATTACK, s.r.o. s.r.o. - aktualizácia - 08/ /2010 ATTACK SV

2 2

3 Úvod Odtahové spalinové ventilátory SV jsou doplňující zařízení určené pro stacionární kotle ATTACK Odtahový spalinový ventilátor SV umožňuje odvod spalin do vnějšího prostoru přes obvodovou zeď. Ventilátor SV zabezpečuje spolehlivý odvod spalin při dodržení podmínek elektroinstalace uvedených v tomto návodu. Bezpečnost provozu zajišťuje diferenční manostat spalin, který zapálí hořák kotle pouze při dokonalém odsávaní. tabulka č.1 Typ SV3 SV4 SV5 SV6 SV7 Ventilátor Manostat Hrdlo ventilátoru RLG97/0034A5-3020LH-498 Honeywell 60 mm RLG97/0034A5-3020LH-498 Honeywell 60 mm RLG108/ LH, 230V, 30W Honeywell RLG108/ LH, 230V, 43W Honeywell RLG108/ LH, 230V, 43W Honeywell 60 mm 60 mm 60 mm Výkon ventilátoru asazovací hrdlo 100 m3/h 110 mm 100 m3/h 135 mm 120 m3/h 145 mm 145 m3/h 165 mm 145 m3/h 175 mm Výkon kotle kw kw 35 kw kw 50 kw Technický popis ventilátoru adstavba SV je osazena jednostupňovým ventilátorem s výstupem o průměru 60 mm. Výkon ventilátoru a další parametry jsou uvedeny v tabulce číslo 1. Ventilátor je uchycen na hřídel elektromotoru. Skříň ventilátoru je spolu s diferenčním spínačem upevněna na základně. Ventilátor je zakrytý ochranným krytem, který se v případě poruchy demontuje povolením bočních šroubů. Každá adstavba ATTACK SV je odzkoušena výrobcem. vnější rozměry: Spínač diferenčního tlaku (manostat) asazovací hrdlo Ventilátor 180 asazení na kotel adstavba SV se nasazuje na hrdlo přerušovače tahu kotle a je možné ho otáčet kolem svislé osy o 90 doleva anebo doprava podle potřeby vyústění spalin. 3

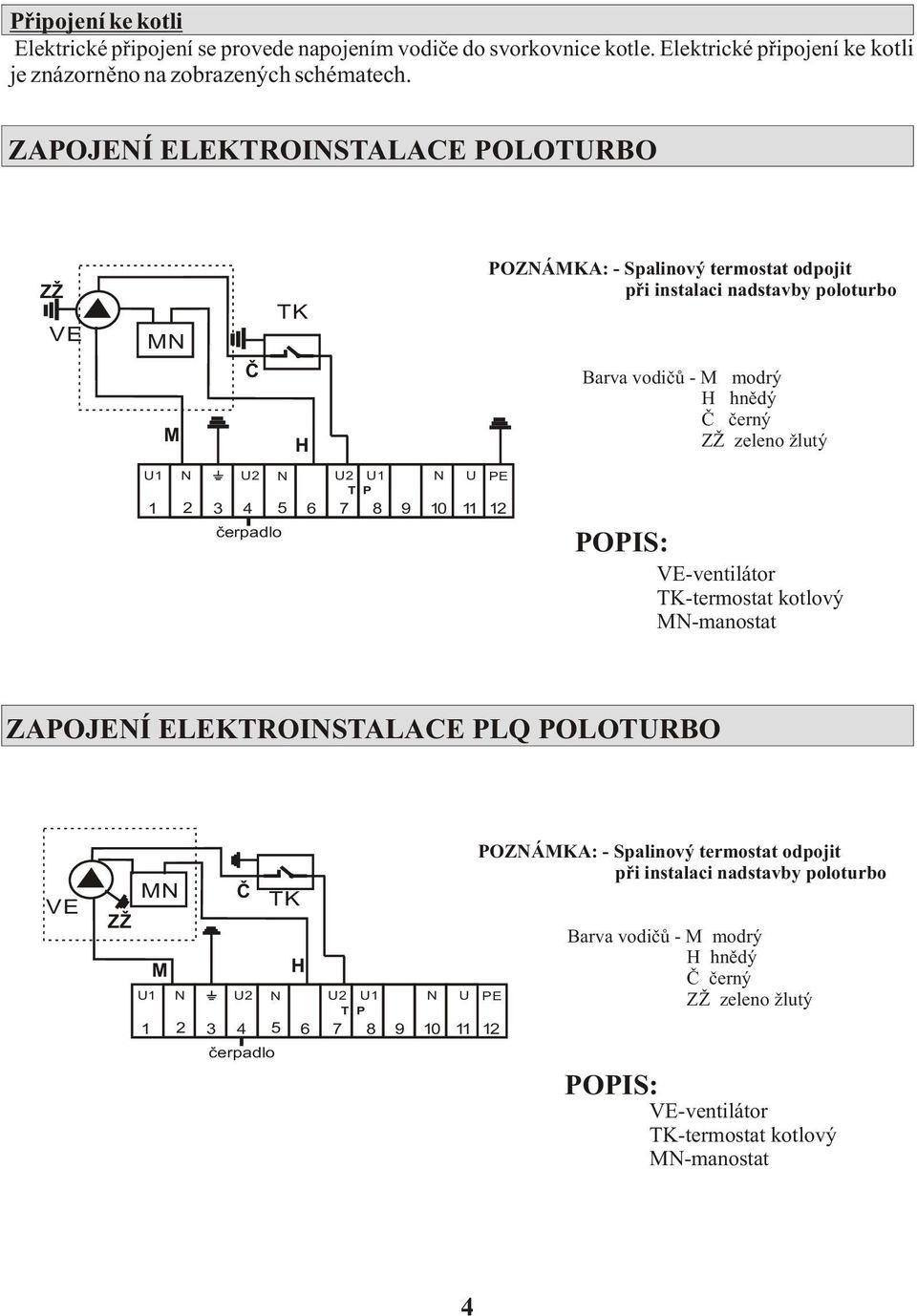

4 Připojení ke kotli Elektrické připojení se provede napojením vodiče do svorkovnice kotle. Elektrické připojení ke kotli je znázorněno na zobrazených schématech. ZAPOJEÍ ELEKTROISTALACE POLOTURBO ZŽ VE M M Č TK H POZÁMKA: - Spalinový termostat odpojit při instalaci nadstavby poloturbo Barva vodič ů - M modrý H hnědý Č černý ZŽ zeleno žlutý U1 1 2 U čerpadlo 6 U2 U1 T P U 11 PE 12 POPIS: VE-ventilátor TK-termostat kotlový M-manostat ZAPOJEÍ ELEKTROISTALACE PLQ POLOTURBO VE M ZŽ M U1 1 2 Č TK H U čerpadlo U2 U1 T P U PE POZÁMKA: - Spalinový termostat odpojit při instalaci nadstavby poloturbo Barva vodičů - M modrý H hnědý Č černý ZŽ zeleno žlutý POPIS: VE-ventilátor TK-termostat kotlový M-manostat 4

5 ZAPOJEÍ ELEKTROISTALACE KLQ POLOTURBO VE ZŽ Č M TK HT POZÁMKA: - Spalinový termostat odpojit při instalaci nadstavby poloturbo M U1 1 2 U čerpadlo H 6 U2 U1 T P 7 8 PREPOJ 9 10 U 11 PE 12 Barva vodičů - M modrý H hnědý Č černý ZŽ zeleno žlutý POPIS: VE-ventilátor M-manostat TK-termostat kotlový HT-havarijní termostat ZAPOJEÍ ELEKTROISTALACE KLV POLOTURBO ZŽ VE M Č TK HT POZÁMKA: - Spalinový termostat odpojit při inštaláci nadstavby poloturbo M U1 1 2 U čerpadlo H 6 U2 U1 T P U 11 PE 12 Barva vodičů - M modrý H hnědý Č černý ZŽ zeleno žlutý POPIS: VE-ventilátor TK-termostat kotlový M-manostat HT-havarijní termostat 5

6 Odvod spalin Odvod spalin se sestavuje z trubek o průměru 60 mm, 90 /45 kolena. Při sestavování kouřovodu je nutné dodržet následující zásady: - odtah spalin musí být veden pouze vodorovně anebo svisle, nikdy ne směrem dolů (maximální sklon 3 směrem dolů pro odvod kondenzátu) - vyústění kouřovodu přečnívající přes stěnu musí být opatřeno koncovkou - v případě, že povrchová teplota výdušní trubky je vyšší o 60 C než je teplota okolí, ve kterém je umístěna, je nutné, aby tato trubka byla z bezpečnostního hlediska zaizolována ADSTAVBA MAŽETA VÝDUSÁ TRUBKA OBVODOVÉ ZDIVO 3 14 mm MI. 150 mm POZOR! Sestavení kouřovodu pro výkon kotle kw nesmí překročit součet odporu proudění hodnotu 10. Hodnoty odporu proudění jednotlivých dílů: Díl Trubka průměr 60 mm, délka 1 m Koleno 90 Koleno 45 Koncová trubka Odpor proudění Příklad výpočtu kouřovodu pro kotel s výkonem 25 kw : Použijeme: 1x koleno (K90), 1x oblouk (O90), 2 m potrubí (2xT80), 1m trubka s koncovkou (TK80) Součet odporů = x = 9 vyhovuje 6

7 Podmínky vyústění odtahu spalin od spotřebičů na plynné paliva přes obvodovou zeď - vyústění (koncovka) musí vyčnívat nejméně 150 mm z vnější stěny budovy - minimální výška nad zemí do veřejně nepřístupné plochy je 1 m - minimální výška nad zemí do veřejně přístupné plochy je 2 m - vyústění nesmí vést do výbušného a hořlavého prostředí Uvedení do provozu adstavbu ATTACK SV smí uvést do provozu pouze smluvní servisní organizace oprávněná k provádění této činnosti. - kotlový termostat nastavit na max. teplotu (stupeň č. 5) - spustit kotel hlavním vypínačem - zkontrolovat správnou funkci kouřovodu-těsnost spojů - zkušebně ucpat výstup spalin na koncovce (hlavní hořák musí zhasnout) - uvolnit výstup spalin (hořák se opět zapálí) - kotlový termostat vypnout (hlavní hořák musí zhasnout a SV zastavit) Povinností servisního technika je obeznámit zákazníka s obsluhou. Údržba Jednou ročně: - kontrola těsnosti - zkontrolovat vnitřní prostor, případně ho vyčistit - kontrola funkce SV Příslušenství Součástí je následující dokumentace : - ávod k obsluze s dokladem o přezkoušení SV - Záruční list Záruka Výrobce poskytuje záruku po dobu 24 měsíců při dodržení výše uvedených podmínek. 7

8 DOKLAD o přezkoušení a kompletnosti výrobku ATTACK Výrobní číslo kotle: Typ kotle: Výrobek dodaný s tímto osvědčením odpovídá platným technickým normám a technickým podmínkám. Výrobek byl zhotoven podle platné výkresové dokumentace v požadované kvalitě a je schválen Státním zkušebním ústavem. Technická kontrola Ve Vrútkach dne... Razítko a podpis výstupní kontroly... Stát přímého určení spotřebiče : SK CZ AT CH DK ES FI GB GR IE IT O PT SE Výrobce: ATTACK, s.r.o. Dielenská Kružná Vrútky SLOVAKIA Tel: Fax: export@attack.sk http:
