1 /006 CZ Pro odbornou firmu Montážní návod Kaskádový sběrač spalin Logano plus GB (Dvojkotel) Před montáží pozorně pročtěte

2 Obsah Umístění Rozsah dodávky Montáž sběrače spalin Montáž sběrače spalin pro dvojkotel 80, 0 nebo 0 kw Montáž sběrače spalin pro dvojkotel 00, 80 nebo 60 kw Instalace potrubí odvodu kondenzátu Kontrola zařízení K tomuto návodu Montážní návod, který máte v ruce, obsahuje důležité informace pro bezpečnou a správnou montáž kaskádového sběrače spalin. Montážní návod je určen odbornému řemeslníkovi, který díky svému odbornému vzdělání a zkušenostem disponuje znalostmi v zacházení s vytápěcími zařízeními. Používejte jen originální náhradní díly od firmy Buderus. Za škody způsobené náhradními díly nedodanými firmou Buderus nepřejímá Buderus odpovědnost. Užívání k určenému účelu Kaskádový sběrač spalin je určen pro připojení dvou kondenzačních kotlů Logano plus GB. Kaskádový sběrač spalin je v dalších částech montážního návodu označen jen jako sběrač spalin. Při montáži a uvádění vytápěcího zařízení do provozu dodržujte normy a směrnice platné v dané zemi! Montážní návod Kaskádový sběrač spalin Logano plus GB Vydání 08/006

3 Umístění Umístění POŠKOZENÍ ZAŘÍZENÍ působením mrazu. POZOR! Vytápěcí zařízení instalujte v místnosti chráněné před mrazem. Kvůli svařovacím pracím se doporučuje montovat kaskádové potrubní propojení na straně otopné vody před montáží sběrače spalin! Kaskádový sběrač spalin může být montován v opačném směru (nezávisle na směru kaskádového potrubního propojení na straně otopné vody). Přitom je třeba dbát minimálních odstupů. Při omezení vzdáleností na minimální míru bude kotel těžko přístupný. Plocha umístění kotle resp. základy musejí být rovné, vodorovné a dostatečně nosné. Kotel vyrovnejte vodorovně a svisle. Velikost kotle v kw: 80* 0* 0* 00* 80* 60* A (mm) dopor. 700 minimální 00 B (mm) dopor. 700 minimální 00 C (mm) dopor. 00 minimální 00 D (mm) dopor minimální E (mm) viz obr. a obr. a vedle uvedené upozornění pro uživatele. Tab. Rozměry (rozměr v mm) * Dohromady sečtené výkony obou kotlů Obr. Poz. : Umístění Příklad směrování potrubního propojení ( ) Údaje v závorkách platí pro montáž potrubního propojení v opačném směru. Vezměte v úvahu, že přídavnou montáží uzavíracích ventilů na výstupu VK a zpátečce RK, se míra pro ustavení zvětší, jak je uvedeno v tab., str. (viz Návod k montáži kaskádového potrubního propojení Logano plus GB). Vezměte v úvahu případně potřebné přídavné odstupy od stěn dalších komponentů. Dbejte návodu k montáži a údržbě kotle. Montážní návod Kaskádový sběrač spalin Logano plus GB Vydání 08/006

4 Umístění Obr. Rozměry kaskádového sběrače spalin GB (80 až 0 kw) * při zabudování jednoho čerpadla Velikost kotle x 90 kw ( x čl.) x 0 kw ( x čl.) x 60 kw ( x čl.) E L B K H V A H A Tab. Rozměry kaskádového sběrače spalin GB (míry v mm) Obr. Rozměry kaskádového sběrače spalin GB (00 až 60 kw) * při zabudování jednoho čerpadla Velikost kotle x 00 kw ( x 6 čl.) x 0 kw ( x 7 čl.) x 80 kw ( x 8 čl.) B K A H A Tab. Rozměry kaskádového sběrače spalin GB (míry v mm) Montážní návod Kaskádový sběrač spalin Logano plus GB Vydání 08/006

5 Rozsah dodávky Rozsah dodávky Kotel s regulačním přístrojem se montují podle montážních návodů, které se dodávají s těmito jednotlivými výrobky. Sada sběrače spalin Sada hadic Materiál Tab. Montážní návod Rozsah dodávky kaskádového sběrače spalin pro velikost dvojkotle 80/0/0 kw ** 0 mm čisté délky pro dvojkotel 0 kw Počet [ks] Obr. poz. Sběrač spalin Trubní koleno -úhel Ø 60 Trubní koleno 87 -úhel Ø 60 Trubka Ø mm čisté délky** Odvod kondenzátu/sifon 8 Tuba kluzného prostředku T-kus Hadicová příchytka 8 - Hadice odvodu kondenzátu 6 m délky Hadice odvodu kondenzátu 0, m Obr. 6 7 Rozsah dodávky kaskádového sběrače spalin Velikost dvojkotle 80/0/0 kw (výkony obou kotlů jsou sečteny dohromady) Materiál Počet [ks] Obr. poz. Montážní návod Sběrač spalin Sada sběrače spalin Trubní koleno -úhel Ø 00 Trubka Ø 00, 00 mm čisté délky Trubní koleno 87 -úhel Ø 00 Trubka Ø 00, 0 mm čisté délky Odvod kondenzátu/sifon 9 Tuba kluzného prostředku T-kus 6 9 Sada hadic Tab. Objímka 8 - Hadice odvodu kondenzátu 0, m 7 Hadice odvodu kondenzátu 8 m délky Rozsah dodávky kaskádového sběrače spalin pro velikost dvojkotle 00/80/60 kw Navíc k rozsahu dodávky potřebujete ještě vhodné objímky, děrný pás nebo závěsy pro podepření sběrače spalin (viz obr. 8, strana 7 a obr. 0, strana 8). Obr. Rozsah dodávky kaskádového sběrače spalin Velikost dvojkotle 00/80/60 kw (výkony obou kotlů jsou sečteny dohromady)) Montážní návod Kaskádový sběrač spalin Logano plus GB Vydání 08/006

6 Montáž sběrače spalin Montáž sběrače spalin Kvůli svařovacím pracím se doporučuje montovat kaskádové potrubní propojení na straně otopné vody před montáží sběrače spalin! POŠKOZENÍ ZAŘÍZENÍ POZOR! v důsledku chybné montáže resp. obsluhy. Dbejte prosím Návodu k montáži a údržbě a také Návodu k obsluze kotle. Přípojky smějí být provedeny výhradně podle schématu uvedeného na obr. 6. Velikost kotle X AA H AA 70 9 Tab. 6 VÝSTRAHA! Rozměry k obr. 6 (míry v mm) NEBEZPEČÍ OTRAVY únikem plynů. Při nedostatečném upevnění může dojít k poškození spalinového potrubí.! Montujte sběrač spalin, trubky a trubní kolena bez pnutí a podepřete je vhodnými objímkami, děrným pásem nebo závěsy. Obr. 6 AA EKO AKO VK RK Připojení kotle Logano plus GB Legenda k obr. 6 = Připojení spalin = Vstup kondenzátu (Vstup z trubních kolen) = Výstup kondenzátu = Výstup z kotle = Zpátečka do kotle 6 Montážní návod Kaskádový sběrač spalin Logano plus GB Vydání 08/006

7 Montáž sběrače spalin. Montáž sběrače spalin pro dvojkotel 80, 0 nebo 0 kw Montujte sběrač spalin, trubky a trubní kolena bez pnutí.! Namažte trubky (obr. 7, poz. ) na místech připojení kluzným prostředkem a nasuňte je do připojení spalin obou kotlů. Namontují-li se u obou kotlů přídavně uzavírací ventily, musí se trubka (obr. 7, poz. ) o míru pro montáž uzavíracího ventilu u obou kotlů prodloužit. Přídavné trubky jsou obsaženy v rozsahu dodávky uzavíracích ventilů.! Namažte trubní kolena 87 -úhel (obr. 7, poz. ) na místech připojení kluzným prostředkem a natlačte je vždy na trubku (obr. 7, poz. ) (hrdlo směřuje nahoru). Má-li sběrač spalin procházet nad potrubním propojením, může se na trubní kolena 87 -úhel (obr. 7, poz. ) nasadit prodlužovací kus (trubka nepatří do rozsahu dodávky). Montáž se provede tak jako u velikostí kotle 00 až 60 kw (viz odstavec.).! Namažte trubní kolena -úhel (obr. 7, poz. ) na připojovacích místech kluzným prostředkem a natlačte je na oba spodní nátrubky na sběrači spalin (obr. 7, poz. ).! Natlačte sběrač spalin (obr. 7, poz. ) a trubní kolena -úhel (obr. 7, poz. ) na předtím namontované trubní kolena 87 -úhel (obr. 7, poz. ).! Podepřete sběrač spalin vhodnými objímkami, děrným pásem nebo závěsy (na straně stavby, viz obr. 8). Obr. 7 Montáž spalinových trubek u velikostí dvojkotlů 80, 0 nebo 0 kw Poz. : Poz. : Poz. : Poz. : Trubka (0 mm čisté délky pro dvojkotel 0 kw a 70 mm čisté délky pro dvojkotel kw) Trubní koleno -úhel Trubní koleno 87 -úhel Sběrač spalin Obr. 8 Poz. : Poz. : Příklad podepření sběrače spalin u dvojkotlů velikostí 80,0 nebo 0 kw Závitová tyč (na straně stavby) Trubní objímka (na straně stavby) Montážní návod Kaskádový sběrač spalin Logano plus GB Vydání 08/006 7

8 Montáž sběrače spalin. Montáž sběrače spalin pro dvojkotel 00, 80 nebo 60 kw! Namažte trubky (obr. 9, poz. ) na místech připojení kluzným prostředkem a nasuňte je do připojení spalin obou kotlů. Namontují-li se u obou kotlů přídavně uzavírací ventily, musí se trubka (obr. 7, poz. ) o míru pro montáž uzavíracího ventilu u obou kotlů prodloužit. Přídavné trubky jsou obsaženy v rozsahu dodávky uzavíracích ventilů.! Namažte trubní kolena 87 -úhel (obr. 9, poz. ) na místech připojení kluzným prostředkem a natlačte je vždy na trubku (obr. 9, poz. ) (hrdlo směřuje nahoru).! Namažte trubky (obr. 9, poz. ) kluzným prostředkem a natlačte je na předtím namontované oblouky 87 -úhel (obr. 9, poz. ).! Namažte trubní kolena -úhel (obr. 9, poz. ) na připojovacích místech kluzným prostředkem a natlačte je na oba spodní nátrubky na sběrači spalin (obr. 9, poz. ).! Natlačte sběrač spalin (obr. 9, poz. ) a trubní kolena -úhel (obr. 9, poz. ) na předtím namontované trubky (obr. 9, poz. ).! Podepřete sběrač spalin vhodnými objímkami, děrným pásem nebo závěsy (na straně stavby, viz obr. 0). Obr. 9 Montáž spalinových trubek u velikostí dvojkotlů 00, 80 nebo 60 kw Poz. : Sběrač spalin Poz. : Trubní koleno -úhel Poz. : Trubka (00 mm čisté délky) Poz. : Trubka (0 mm čisté délky) Poz. : Trubní koleno 87 -úhel Obr. 0 Poz. : Poz. : Příklad podepření sběrače spalin u dvojkotlů velikostí 00,80 nebo 60 kw Závitová tyč (na straně stavby) Trubní objímka (na straně stavby) 8 Montážní návod Kaskádový sběrač spalin Logano plus GB Vydání 08/006

9 Montáž sběrače spalin. Instalace potrubí odvodu kondenzátu 6 k odvodu kondenzátu nebo neutralizačnímu zařízení (k dostání na přání) Obr. Poz. : Poz. : Poz. : Potrubí odvodu kondenzátu (základní vyobrazení) Sifon (sběrače spalin) Hadice odvodu kondenzátu, m (= zkrátit podle odstupu kotle) T-kus a hadicové spony Poz. : Poz. : Poz. 6: Sifon kotle Vlnovcová hadice,, m (rozsah dodávky sada sběrače spalin) Hadice odvodu kondenzátu, 0, m! Našroubujte sifon (obr., poz. ) s vloženým těsněním na sběrač spalin.! Vložte vlnovcovou hadici (obr., poz. ) mezi T- kusy (obr., poz. ) a sifon a zajistěte hadicovou sponou.! Namontujte druhý T-kus (obr., poz. ) a hadici odvodu kondenzátu (obr., poz. 6) pomocí hadicových spon na první T-kus (viz obr. ).! Délku dvou dalších hadic odvodu kondenzátu (obr., poz. ) upravte podle odstupů kotle a podle obr. proveďte spojení mezi T-kusy a sifony kotlů (obr., poz. ) a zajistěte je hadicovými sponami.! Proveďte zbývající připojení T-kusy k odvodu kondenzátu nebo k neutralizačnímu zařízení (k dostání na přání). Montážní návod Kaskádový sběrač spalin Logano plus GB Vydání 08/006 9

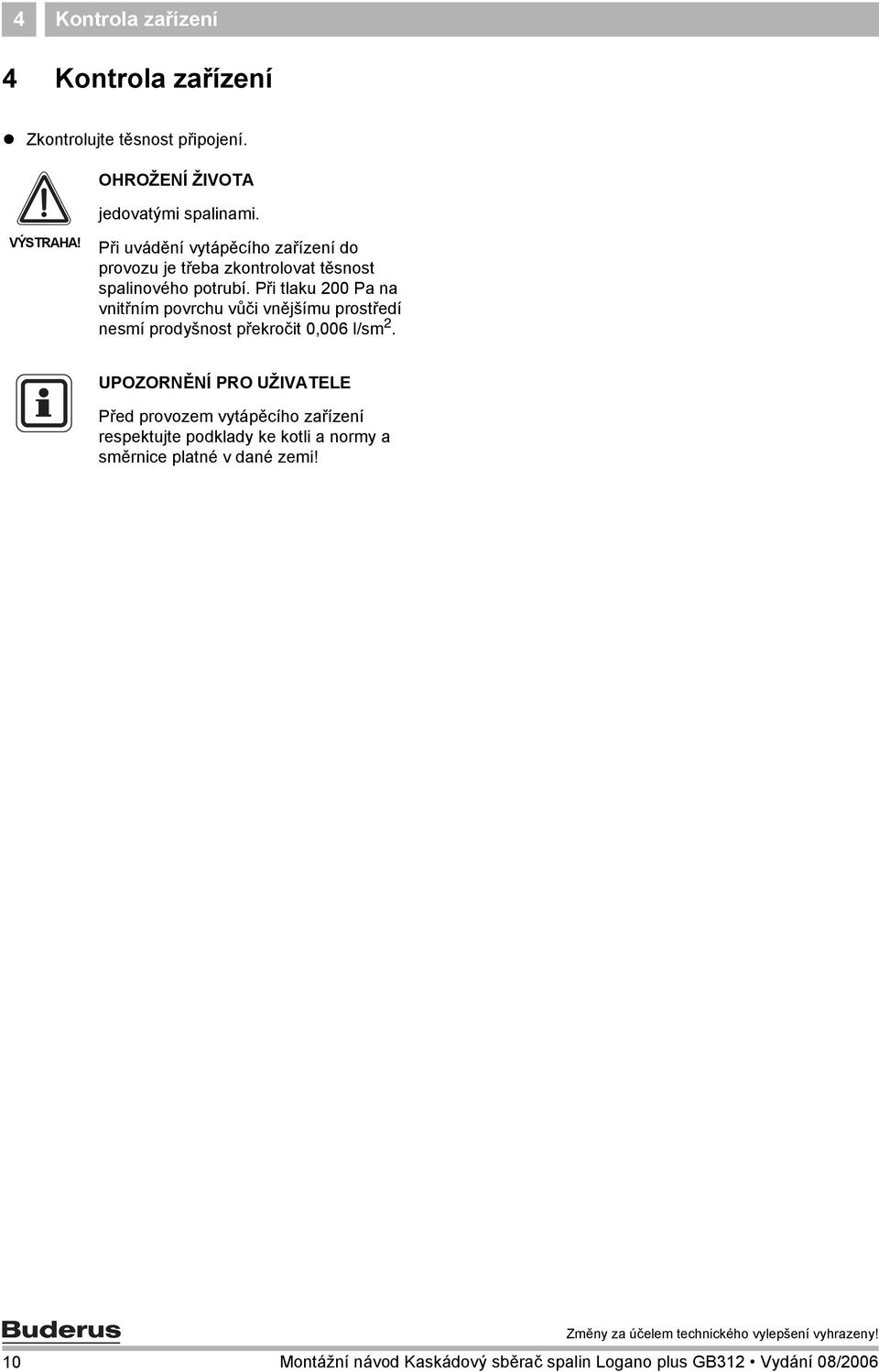

10 Kontrola zařízení Kontrola zařízení! Zkontrolujte těsnost připojení. OHROŽENÍ ŽIVOTA jedovatými spalinami. VÝSTRAHA! Při uvádění vytápěcího zařízení do provozu je třeba zkontrolovat těsnost spalinového potrubí. Při tlaku 00 Pa na vnitřním povrchu vůči vnějšímu prostředí nesmí prodyšnost překročit 0,006 l/sm. Před provozem vytápěcího zařízení respektujte podklady ke kotli a normy a směrnice platné v dané zemi! 0 Montážní návod Kaskádový sběrač spalin Logano plus GB Vydání 08/006
