A408 CZ. Pneumatická čerpadla na olej a naftu 1:1

Transkript

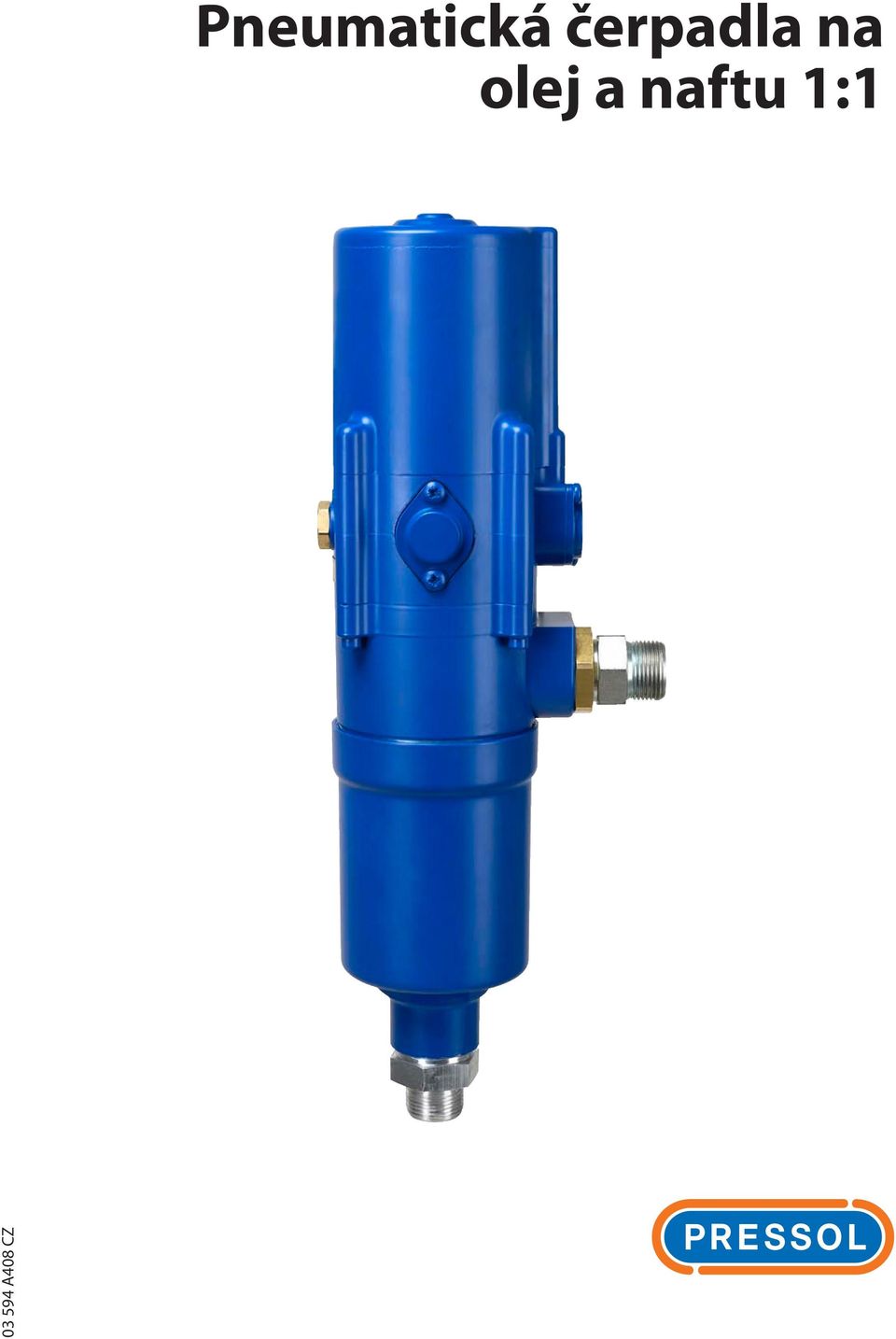

1 A408 CZ Pneumatická čerpadla na olej a naftu 1:1

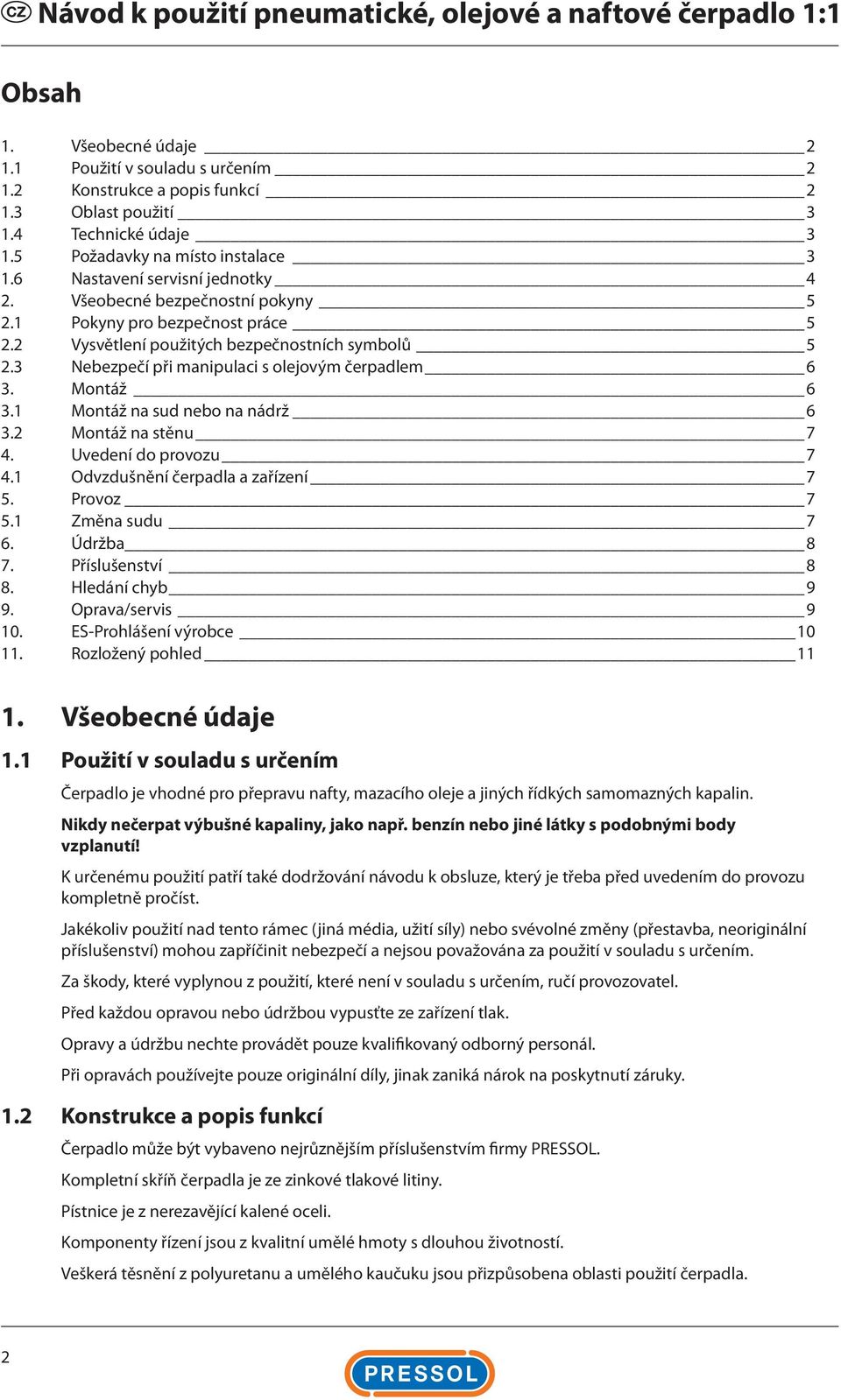

2 Obsah 1. Všeobecné údaje Použití v souladu s určením Konstrukce a popis funkcí Oblast použití Technické údaje Požadavky na místo instalace Nastavení servisní jednotky 4 2. Všeobecné bezpečnostní pokyny Pokyny pro bezpečnost práce Vysvětlení použitých bezpečnostních symbolů Nebezpečí při manipulaci s olejovým čerpadlem 6 3. Montáž Montáž na sud nebo na nádrž Montáž na stěnu 7 4. Uvedení do provozu Odvzdušnění čerpadla a zařízení 7 5. Provoz Změna sudu 7 6. Údržba 8 7. Příslušenství 8 8. Hledání chyb 9 9. Oprava/servis ES-Prohlášení výrobce Rozložený pohled Všeobecné údaje 1.1 Použití v souladu s určením Čerpadlo je vhodné pro přepravu nafty, mazacího oleje a jiných řídkých samomazných kapalin. Nikdy nečerpat výbušné kapaliny, jako např. benzín nebo jiné látky s podobnými body vzplanutí! K určenému použití patří také dodržování návodu k obsluze, který je třeba před uvedením do provozu kompletně pročíst. Jakékoliv použití nad tento rámec (jiná média, užití síly) nebo svévolné změny (přestavba, neoriginální příslušenství) mohou zapříčinit nebezpečí a nejsou považována za použití v souladu s určením. Za škody, které vyplynou z použití, které není v souladu s určením, ručí provozovatel. Před každou opravou nebo údržbou vypusťte ze zařízení tlak. Opravy a údržbu nechte provádět pouze kvalifikovaný odborný personál. Při opravách používejte pouze originální díly, jinak zaniká nárok na poskytnutí záruky. 1.2 Konstrukce a popis funkcí Čerpadlo může být vybaveno nejrůznějším příslušenstvím firmy PRESSOL. Kompletní skříň čerpadla je ze zinkové tlakové litiny. Pístnice je z nerezavějící kalené oceli. Komponenty řízení jsou z kvalitní umělé hmoty s dlouhou životností. Veškerá těsnění z polyuretanu a umělého kaučuku jsou přizpůsobena oblasti použití čerpadla. 2

3 1.3 Oblast použití Čerpadlo je vhodné pro čerpání nafty, mazacího oleje a ostatních řídkých, samomazných kapalin. Provedení s mosaznými válci čerpadla je možné použít také pro nemrznoucí kapaliny. Čerpadlo se vyznačuje velmi vysokým čerpacím výkonem, a je možné ho použít přímo na sudu nebo na nádrži, nebo při kratších vzdálenostech do potrubního rozvodu. Čerpací výkon je silně závislý na délce a průřezu potrubí. Čerpadlo pracuje také v šikmé poloze. 1.4 Technické údaje Typ 1:1 Převodový poměr 1:1 Stlačený vzduch max. bar 10 Stlačený vzduch doporučený bar 8 Stlačený vzduch min. bar 2 Tlak oleje max. bar 10 Vyčerpané množství* l/min 66 Spotřeba vzduchu max. l/min 450 Přípojka stlačeného vzduchu G ¼ i Přípojka na straně tlaku G ¾ a Průměr pístu vzduchu mm 80 Zdvih mm 44 Zdvihový objem motoru cm Zdvihový objem čerpadla cm Max. hlučnost (vzdálenost 2 m) db (A) 78 Hmotnost kg 6,1 * při volném výtoku Tab. 1-1: Technické údaje 1.5 Požadavky na místo instalace Čerpadlo je navrženo pro provoz uvnitř budov. Zvolené místo montáže musí umožňovat bezchybný provoz zařízení. Pneumatické čerpadlo musí být provozováno za pomoci servisní jednotky, jinak zaniká nárok na záruku! Dále je bezpodmínečně třeba dbát na to, že čerpadlo je nutné provozovat s regulačním ventilem stlačeného vzduchu. Nastavením tohoto ventilu stlačeného vzduchu na tlak 8 barů dosáhnete doporučeného provozního tlaku čerpadla. Tím zabráníte možnému poškození příslušenství, netěsnostem potrubí a šetříte čerpadlo. Při instalaci nového zařízení musíte před uvedením do provozu potrubí bezpodmínečně vyčistit od kovových třísek a ostatních nečistot. Při přepravě do jiného sudu dbejte prosím na to, aby nedošlo ke znečištění čerpadla ani příslušenství třískami, pilinami, pískem apod. Pro snadnější provádění oprav a servisních prací, doporučujeme namontovat mezi tlakovou hadici a tlakové vedení oleje kulový uzávěr. Provozovatel takového zařízení je dle 19 zákona o vodním hospodářství povinen své zařízení neustále hlídat a kontrolovat, že na místě instalace jsou dodržovány výše uvedené požadavky. 3

4 1.6 Nastavení servisní jednotky Zboží č (stará verze): U této servisní jednotky musí být nastaveno regulační kolečko u pozice 1 tak, jako je to vidět na obrázku. Zašroubujte mosazný šroub úplně dovnitř, potom odšroubujte o jednu otáčku. Zboží č (nová verze): U této servisní jednotky musí být našroubován mosazný šroub tak, jak je popsáno na obrázku. 4

5 2. Všeobecné bezpečnostní pokyny 2.1 Pokyny pro bezpečnost práce Čerpadlo je koncipováno a konstruováno při respektování příslušných požadavků na bezpečnost a ochranu zdraví dle platných směrnic EU. Přesto může být tento výrobek nebezpečný, pokud nebude používán v souladu s určením a s potřebnou obezřetností. Pročtěte si proto před uvedením čerpadla do provozu tento návod k obsluze a vydejte jej i všem dalším uživatelům čerpadla. Pro provoz olejového čerpadla platí v každém případě veškeré předpisy o bezpečnosti práce a prevenci nehod, platné v místě použití i bezpečnostní pokyny, uvedené v návodu k obsluze. Během záruční doby smí být čerpadlo otevřeno pouze servisním personálem firmy PRESSOL. POZOR! Před otevřením čerpadla je třeba bezpodmínečně přerušit přívod vzduchu a stisknout výstupní pistoli, aby byl vypuštěn tlak z čerpadla. Také mimo provozní dobu je třeba z bezpečnostních důvodů bezpodmínečně uzavírat přívod stlačeného vzduchu, aby čerpadlo nebylo pod tlakem. Respektujte při manipulaci s mazivy také místní předpisy a předpisy orgánů bezpečnosti práce a ochrany životního prostředí. Pozor! Instalace nebo použití čerpadla k jiným účelům může vést k poškození osob nebo k věcným škodám! Pročtěte si před použitím čerpadla pozorně a úplně tento návod k použití. 2.2 Vysvětlení použitých bezpečnostních symbolů U bezpečnostních symbolů, které jsou použity v tomto návodu k obsluze, se rozlišuje mezi různými stupni nebezpečí. Tato jsou v návodu označena následujícími návěstími a piktogramy: Piktogram Návěstí Následky, pokud nebudou respektována bezpečnostní ustanovení Varování Možnost smrti nebo nejtěžších poranění těla Pozor Možnost lehkého nebo středního poranění těla nebo věcných škod Kromě toho se používá ještě další symbol, který dává všeobecný pokyn pro zacházení s produktem. Piktogram Návěstí Význam Upozornění Rozšiřující informace nebo tipy pro správné zacházení s výrobkem 5

6 2.3 Nebezpečí při manipulaci s olejovým čerpadlem Varování! Nikdy nepracovat na čerpadle v chodu! Montáž a demontáž příslušenství provádět pouze při vypnutém čerpadle a při systému bez tlaku. Varování! Nečerpejte znečištěná média! Dbejte na to, aby se v přečerpávané kapalině nenacházely žádné nečistoty. Namontujte k nasávacímu vedení sací koš. Varování! Poškozené příslušenství může způsobit zranění osob a věcné škody! Sací a tlakové vedení nesmí být zalomené, překroucené nebo natažené do délky. Příslušenství musí být během používání kontrolováno z hlediska opotřebení, trhlin nebo jiných poškození. Poškozené příslušenství je třeba neprodleně vyměnit. Pro délku doby použití respektujte prosím údaje v ZH 1/A nebo normu DIN 20066, část Montáž Pozor! Unikající oleje mohou poškodit životní prostředí! Respektujte předpisy zákona o vodním hospodářství (WHG) a nařízení příslušných zemí pro použité zařízení (VawS). Čerpadlo se může použít jak pro čerpání z originálních obalů (např. ze sudů) tak také pro čerpání z nádrží. Upozornění Podle předpisů zákona o vodním hospodářství (WHG) musí sací vedení probíhat vzestupně od nádrže k čerpadlu. Zohledněte proto před montáží výšku nádoby, a v případě potřeby zřiďte umístění nad záchytnou vanu. 3.1 Montáž na sud nebo na nádrž Čerpadlo se sací trubkou našroubovat přes šroubení do otvoru G 2 na sudu nebo nádrži. Tlakovou hadici přišroubovat k výstupu čerpadla G ¾. K tlakové hadici přišroubovat výstupní ventil nebo ruční průtokoměr. 6

7 3.2 Montáž na stěnu Upozornění Při nástěnné montáži čerpadla 1:1 je v sacím vedení nutný patní ventil. Pro připevnění čerpadla jsou nutné 2 šrouby o průměru 10 nebo 12 mm (nejsou předmětem dodávky). Volte šrouby v souladu s podkladem, na který se má čerpadlo namontovat. Při montáži je třeba dbát na stabilní připevnění. Zvolte chráněné stanoviště (ochrana před stříkající vodou, poškozením a krádeží). Sací trubku čerpadla našroubovat přes šroubení do otvoru G 2 na sudu nebo nádrži. Sací trubku a čerpadlo propojit pomocí sací hadice (přípojka čerpadla G ¾ ). Čerpadlo propojit s tlakovým vedením a výstupním ventilem. Instalační materiál pro tlaková vedení: Délka vedení do 8 m: závitová trubka DN 20 (1 ½ ) DIN 2448 nebo větší; St 37 podle DIN Upozornění Dbejte při montáži na čistotu a na přesné propojení příslušenství se skříní čerpadla. Používejte vhodné těsnící prostředky a lepidla (např. teflonový pásek). Čerpadlo je nyní připravené k uvedení do provozu. 4. Uvedení do provozu 4.1 Odvzdušnění čerpadla a zařízení Čerpadlo připojit na rozvod stlačeného vzduchu (doporučený tlak 8 barů). Otevřít výpustní ventil v nejvzdálenějším výpustním místě zařízení nad záchytnou nádobkou na tak dlouho, až médium vytéká bez vzduchových bublinek. Tento postup opakovat na každém výstupním místě. 5. Provoz Upozornění Aby bylo možné nádrž vyprázdnit úplně, musí sací vedení dosahovat až ke dnu nádrže. Pozor! Neprovozujte nikdy čerpadlo, aniž byste čerpali kapalinu. Existuje nebezpečí poškození Vašeho čerpadla v důsledku běhu nasucho. Pozor! Pokud se zařízení nebude delší dobu používat, je třeba z bezpečnostních důvodů přerušit napájení stlačeným vzduchem (v každém případě v noci, o víkendu atd.) aby čerpadlo nebylo pod tlakem. Pustit do čerpadla stlačený vzduch, zařízení je připravené k provozu. Při otevření výpustního ventilu se čerpadlo zapne a začne čerpat. Při zavření výpustního ventilu stoupne tlak v zařízení a čerpadlo se zastaví. 5.1 Změna sudu Vniknutí nečistot zabráníte tím, že sací trubku zavedete přímo do nové nádoby. 7

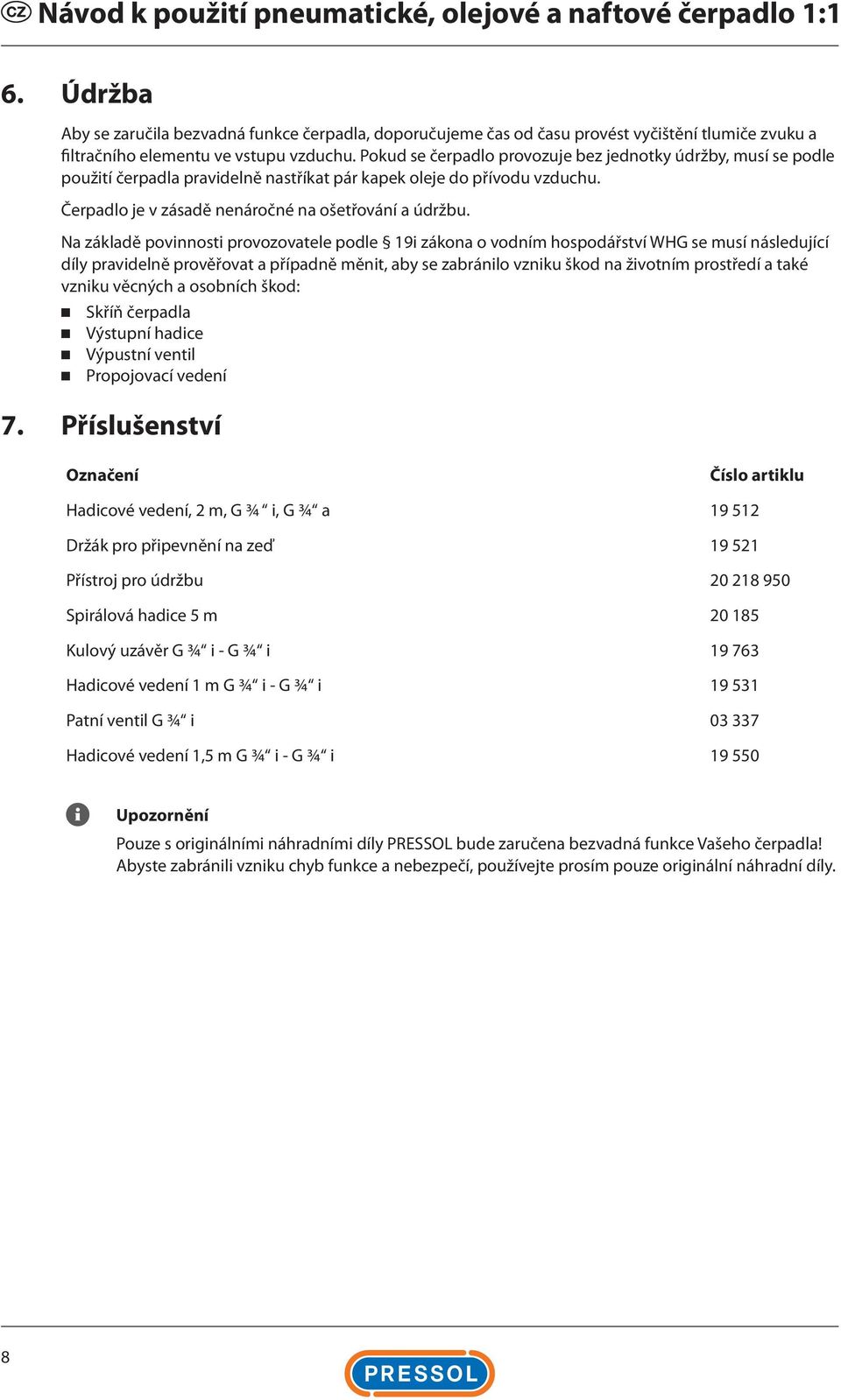

8 6. Údržba Aby se zaručila bezvadná funkce čerpadla, doporučujeme čas od času provést vyčištění tlumiče zvuku a filtračního elementu ve vstupu vzduchu. Pokud se čerpadlo provozuje bez jednotky údržby, musí se podle použití čerpadla pravidelně nastříkat pár kapek oleje do přívodu vzduchu. Čerpadlo je v zásadě nenáročné na ošetřování a údržbu. Na základě povinnosti provozovatele podle 19i zákona o vodním hospodářství WHG se musí následující díly pravidelně prověřovat a případně měnit, aby se zabránilo vzniku škod na životním prostředí a také vzniku věcných a osobních škod: Skříň čerpadla Výstupní hadice Výpustní ventil Propojovací vedení 7. Příslušenství Označení Číslo artiklu Hadicové vedení, 2 m, G ¾ i, G ¾ a Držák pro připevnění na zeď Přístroj pro údržbu Spirálová hadice 5 m Kulový uzávěr G ¾ i - G ¾ i Hadicové vedení 1 m G ¾ i - G ¾ i Patní ventil G ¾ i Hadicové vedení 1,5 m G ¾ i - G ¾ i Upozornění Pouze s originálními náhradními díly PRESSOL bude zaručena bezvadná funkce Vašeho čerpadla! Abyste zabránili vzniku chyb funkce a nebezpečí, používejte prosím pouze originální náhradní díly. 8

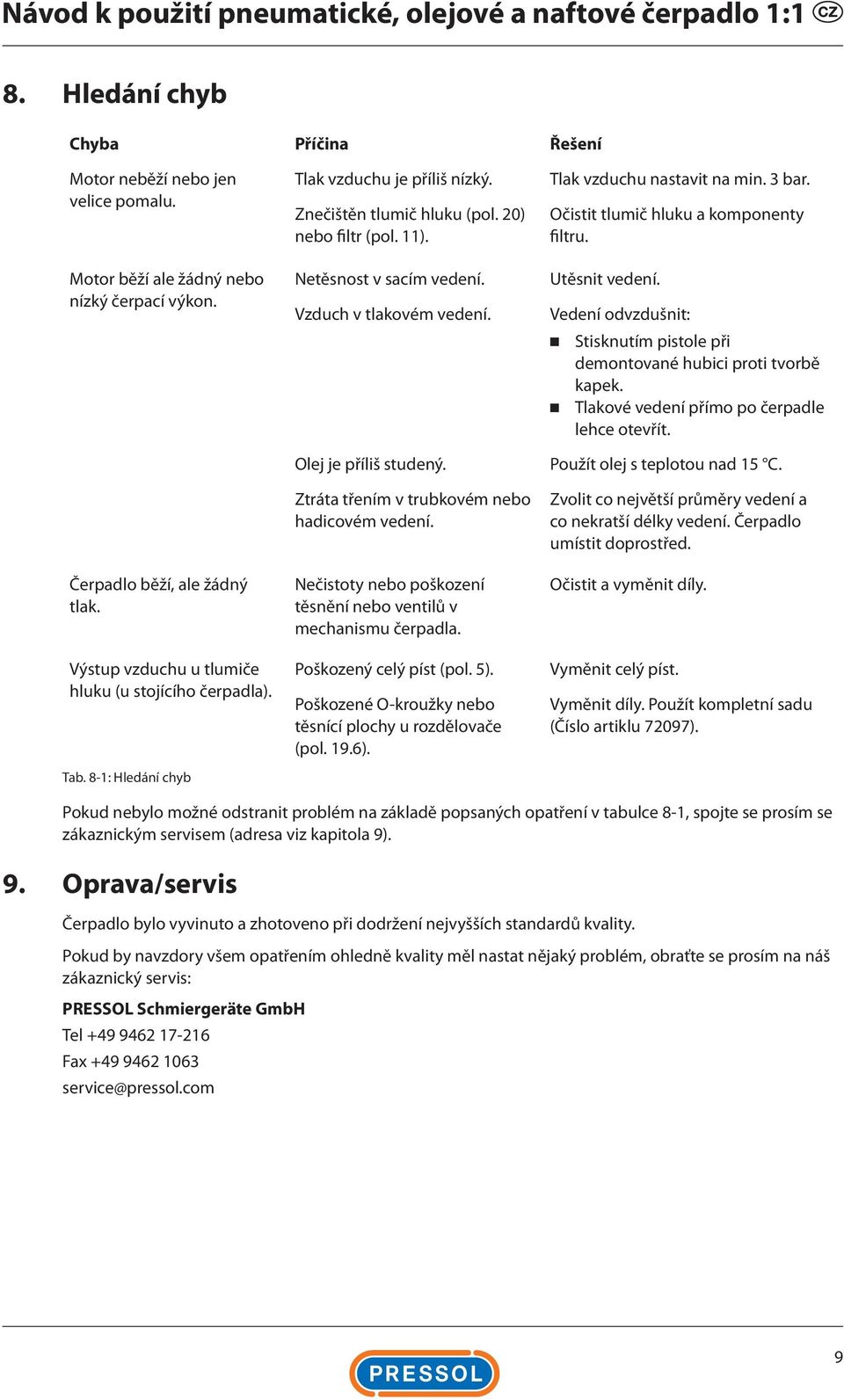

9 8. Hledání chyb Chyba Příčina Řešení Motor neběží nebo jen velice pomalu. Motor běží ale žádný nebo nízký čerpací výkon. Čerpadlo běží, ale žádný tlak. Výstup vzduchu u tlumiče hluku (u stojícího čerpadla). Tab. 8-1: Hledání chyb Tlak vzduchu je příliš nízký. Znečištěn tlumič hluku (pol. 20) nebo filtr (pol. 11). Netěsnost v sacím vedení. Vzduch v tlakovém vedení. Olej je příliš studený. Ztráta třením v trubkovém nebo hadicovém vedení. Nečistoty nebo poškození těsnění nebo ventilů v mechanismu čerpadla. Poškozený celý píst (pol. 5). Poškozené O-kroužky nebo těsnící plochy u rozdělovače (pol. 19.6). Tlak vzduchu nastavit na min. 3 bar. Očistit tlumič hluku a komponenty filtru. Utěsnit vedení. Vedení odvzdušnit: Stisknutím pistole při demontované hubici proti tvorbě kapek. Tlakové vedení přímo po čerpadle lehce otevřít. Použít olej s teplotou nad 15 C. Zvolit co největší průměry vedení a co nekratší délky vedení. Čerpadlo umístit doprostřed. Očistit a vyměnit díly. Vyměnit celý píst. Vyměnit díly. Použít kompletní sadu (Číslo artiklu 72097). Pokud nebylo možné odstranit problém na základě popsaných opatření v tabulce 8-1, spojte se prosím se zákaznickým servisem (adresa viz kapitola 9). 9. Oprava/servis Čerpadlo bylo vyvinuto a zhotoveno při dodržení nejvyšších standardů kvality. Pokud by navzdory všem opatřením ohledně kvality měl nastat nějaký problém, obraťte se prosím na náš zákaznický servis: PRESSOL Schmiergeräte GmbH Tel Fax service@pressol.com 9

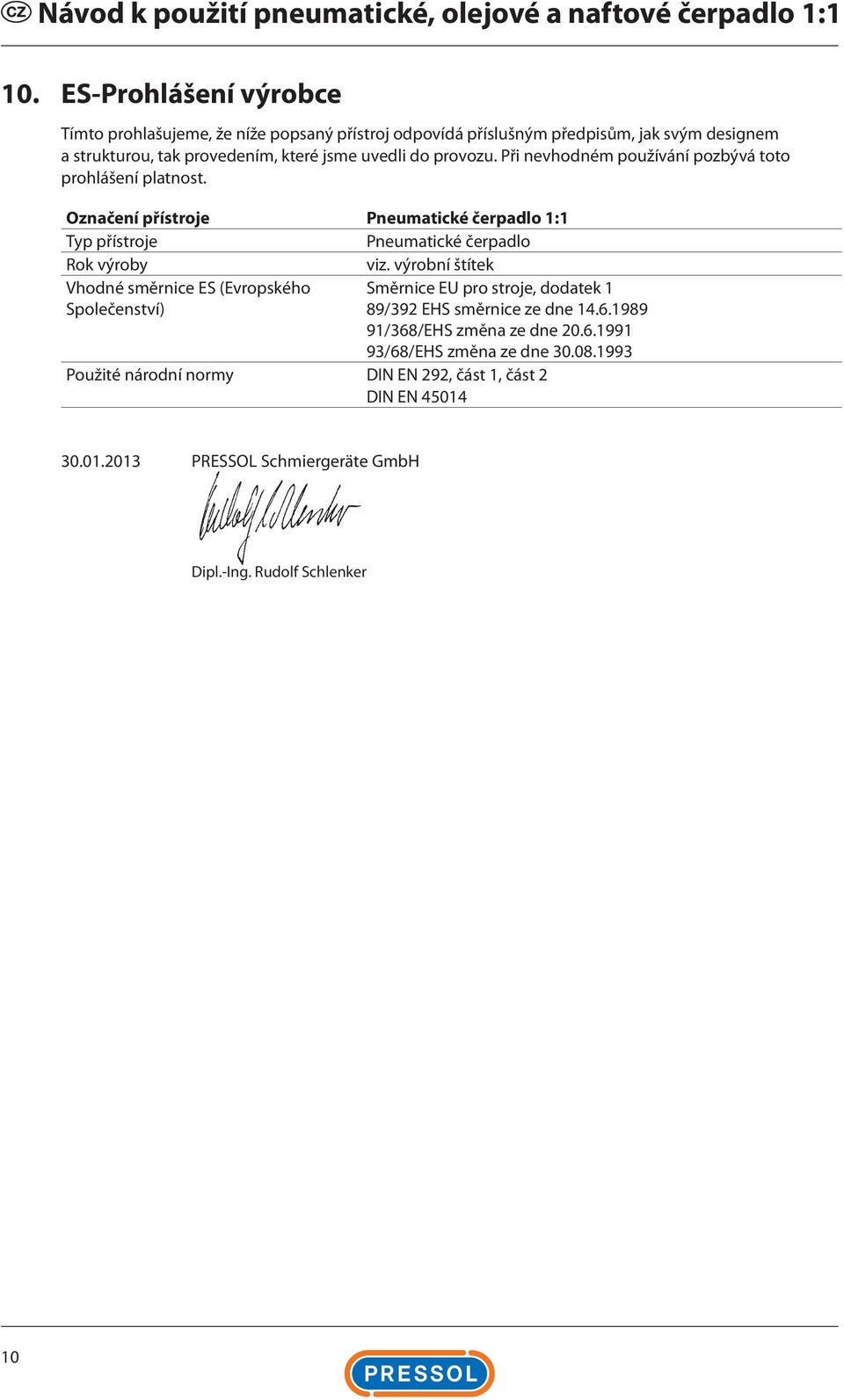

10 10. ES-Prohlášení výrobce Tímto prohlašujeme, že níže popsaný přístroj odpovídá příslušným předpisům, jak svým designem a strukturou, tak provedením, které jsme uvedli do provozu. Při nevhodném používání pozbývá toto prohlášení platnost. Označení přístroje Pneumatické čerpadlo 1:1 Typ přístroje Pneumatické čerpadlo Rok výroby viz. výrobní štítek Vhodné směrnice ES (Evropského Směrnice EU pro stroje, dodatek 1 Společenství) 89/392 EHS směrnice ze dne /368/EHS změna ze dne /68/EHS změna ze dne Použité národní normy DIN EN 292, část 1, část 2 DIN EN PRESSOL Schmiergeräte GmbH Dipl.-Ing. Rudolf Schlenker 10

11 11. Rozložený pohled Olejové a naftové čerpadlo Č. Označení Číslo artiklu Číslo artiklu 1 Tlakový válec O-kroužek Matice Podložka Kompletní píst Vyrovnávací podložka Šroub Podložka O-kroužek Skříň rozvodu Filtrační element Redukce Řadící páka Pouzdro Přítlačná pružina O-kroužek Vložka Šroub Sada pro opravy - rozdělovač Spona Deska šoupátka O-kroužek O-kroužek O-kroužek Rozdělovač Tlumič hluku Klec Sada pro opravy - pístnice O-kroužek Pístnice Šoupátko Pístnice O-kroužek Připojovací příruba Šroub Sada pro opravy připojovací příruba O-kroužek O-kroužek Adaptér Čerpadlo na nemrznoucí kapaliny 11

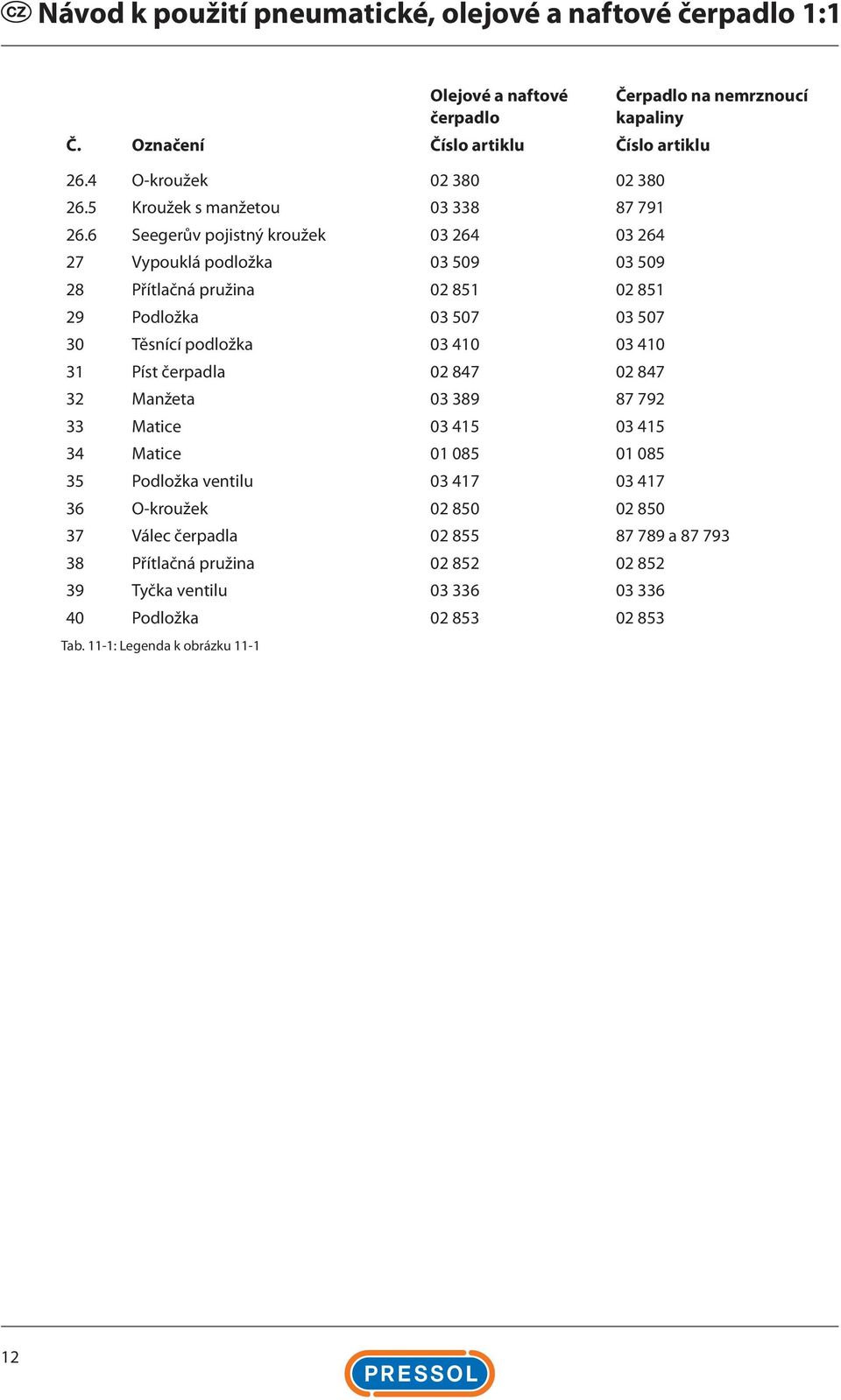

12 Olejové a naftové čerpadlo Č. Označení Číslo artiklu Číslo artiklu Čerpadlo na nemrznoucí kapaliny 26.4 O-kroužek Kroužek s manžetou Seegerův pojistný kroužek Vypouklá podložka Přítlačná pružina Podložka Těsnící podložka Píst čerpadla Manžeta Matice Matice Podložka ventilu O-kroužek Válec čerpadla a Přítlačná pružina Tyčka ventilu Podložka Tab. 11-1: Legenda k obrázku

13 Obr. 11-1: Znázornění pneumatického čerpadla v rozloženém stavu 13

14 Pressol Schmiergeräte GmbH Parkstraße Falkenstein Germany Tel Fax info@pressol.com
