Návod na obsluhu a údržbu Luftboye typ II. Obj. č. D

Transkript

1 Návod na obsluhu a údržbu Luftboye typ II Obj. č. D Duben 2003

2 Vážený zákazníku, děkujeme Vám za důvěru, kterou jste projevil našemu výrobku. Pro zajištění bezchybného chodu a dlouhé životnosti Vás prosíme, abyste si dobře přečetl následující návod před tím, než Luftboy typ ll použijete. Význam symbolů Čtení návodu na obsluhu! Provozovatel je povinnen si přečíst návod na obsluhu a údržbu a uživatele tohoto přístroje seznámit s obsahem návodu. Pozor! Tento symbol znázorňuje důležitý popis, nebezpečné podmínky, bezpečnostní předpisy. Obsah dodávky pro Luftboy typ II 1 Zásobník je vybaven plnícím ventilem, redukčním ventilem, pojistným ventilem, stejně jako rychlospojkou pro připojení pneumatického nářadí. 1 Dokumentace (záruční list, návod na obsluhu) 2. Technické údaje Objem zásobníku 6 l Max. tlak ve vzdušníku 8 bar Hmotnost 3,6 kg Připojení ke vzduchu přes spojku Potřebná kvalita vzd.: Vyčištěný, bez kondenzátu. Nastavitelné hodnoty pro práci s Luftboy typ II Vyfukovací práce 2,0 4,0 bar Airbrush 0,5 1,5 bar Odstraňování hustých látek 1,0 5,0 bar Huštění pneumatik 2,0 5,0 bar Čištění odpadů max. 5,0 bar Poz. Označení 1 Zásobník 2 Manometr pro pracovní tlak 3 Manometr pro tlak ve zásobníku 4 Nosící držák 5 Rychlospojka 6 Redukční ventil 7 Pojistný ventil 8 Plnící ventil (na zadní straně) 2 Schneider Bohemia

3 Poz. Označení 1 Zásobník 2 Manometr pro pracovní tlak Schneider Bohemia 3

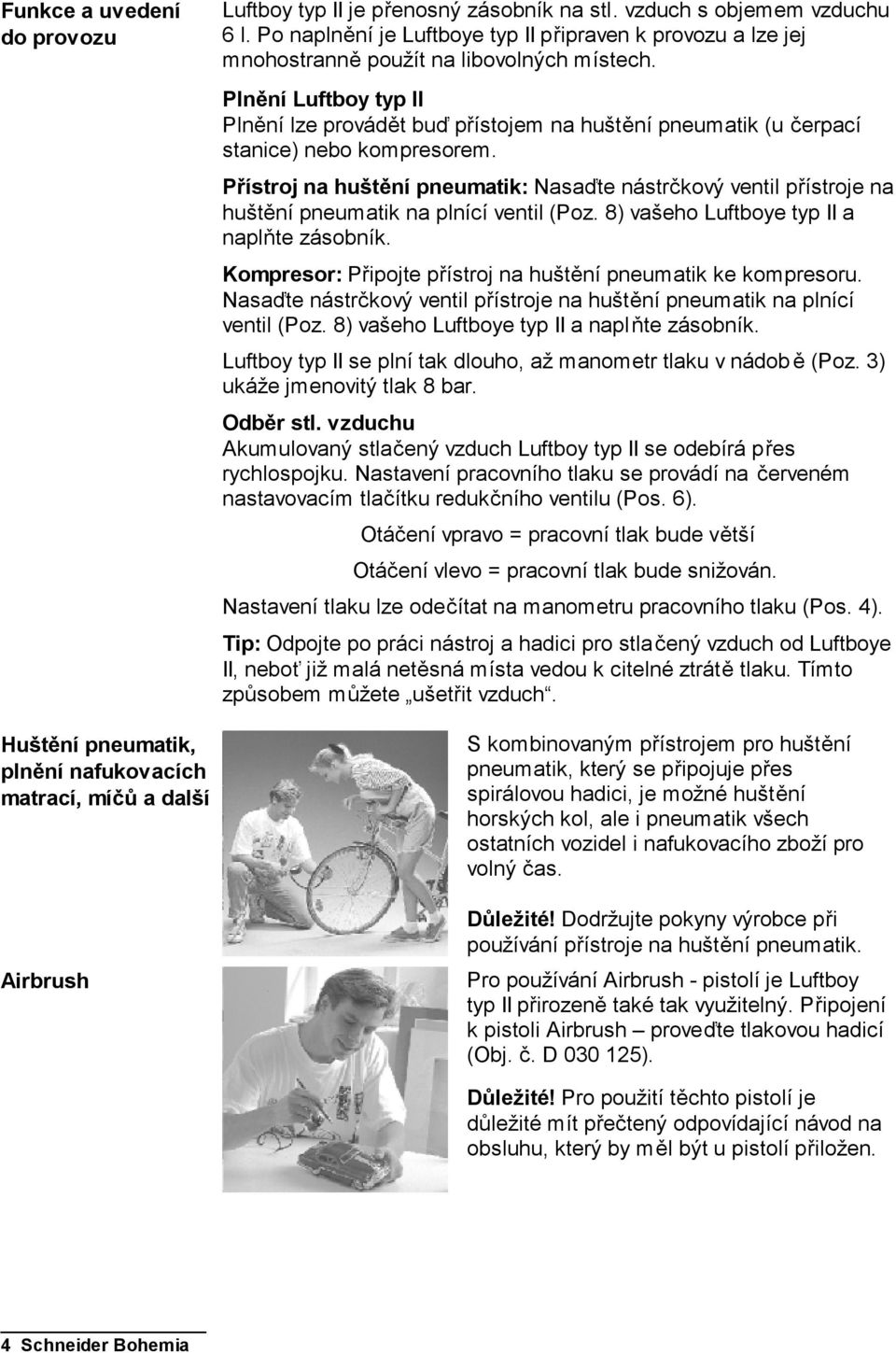

4 Funkce a uvedení do provozu Huštění pneumatik, plnění nafukovacích matrací, míčů a další Airbrush Luftboy typ II je přenosný zásobník na stl. vzduch s objemem vzduchu 6 l. Po naplnění je Luftboye typ II připraven k provozu a lze jej mnohostranně použít na libovolných místech. Plnění Luftboy typ II Plnění lze provádět buď přístojem na huštění pneumatik (u čerpací stanice) nebo kompresorem. Přístroj na huštění pneumatik: Nasaďte nástrčkový ventil přístroje na huštění pneumatik na plnící ventil (Poz. 8) vašeho Luftboye typ II a naplňte zásobník. Kompresor: Připojte přístroj na huštění pneumatik ke kompresoru. Nasaďte nástrčkový ventil přístroje na huštění pneumatik na plnící ventil (Poz. 8) vašeho Luftboye typ II a naplňte zásobník. Luftboy typ II se plní tak dlouho, až manometr tlaku v nádob ě (Poz. 3) ukáže jmenovitý tlak 8 bar. Odběr stl. vzduchu Akumulovaný stlačený vzduch Luftboy typ II se odebírá přes rychlospojku. Nastavení pracovního tlaku se provádí na červeném nastavovacím tlačítku redukčního ventilu (Pos. 6). Otáčení vpravo = pracovní tlak bude větší Otáčení vlevo = pracovní tlak bude snižován. Nastavení tlaku lze odečítat na manometru pracovního tlaku (Pos. 4). Tip: Odpojte po práci nástroj a hadici pro stlačený vzduch od Luftboye II, neboť již malá netěsná místa vedou k citelné ztrátě tlaku. Tímto způsobem můžete ušetřit vzduch. S kombinovaným přístrojem pro huštění pneumatik, který se připojuje přes spirálovou hadici, je možné huštění horských kol, ale i pneumatik všech ostatních vozidel i nafukovacího zboží pro volný čas. Důležité! Dodržujte pokyny výrobce při používání přístroje na huštění pneumatik. Pro používání Airbrush - pistolí je Luftboy typ II přirozeně také tak využitelný. Připojení k pistoli Airbrush proveďte tlakovou hadicí (Obj. č. D ). Důležité! Pro použití těchto pistolí je důležité mít přečtený odpovídající návod na obsluhu, který by měl být u pistolí přiložen. 4 Schneider Bohemia

5 Bezpečnostní předpisy Údržba Nádoba je chráněna pojistným ventilem před nepřístupným přetlakem při plnění. Pro tuto velikost nádoby není třeba žádného osvědčení. Chraňte sebe a Vaše prostředí vhodnými bezpečnostními opatřeními před nebezpečím úrazu. - Luftboy typ II nepoužívejte k jiným účelům, něž je určen. - Max. tlak 8 bar nesmí být překročen. - Používání pneumatických nástrojů a přístrojů dětmi jen za dohledu dospělých. - Pracujte s opatrností, odpočatí a soustředění. - Připojení stlačeného vzduchu proveďte přes rychlospojku. - Jako zdroj energie používejte stlačený vzduch, žádné plyny. - Používejte pouze originální náhradní díly - Před údržbou, čištěním a odstraňováním poruch Luftboy typ II odvzdušněte. - Luftboy typ II pravidelně přezkušujte na těsnost. - Opravy smí provádět pouze kvalifikované osoby. - Na Luftboyi typ II nesmí být prováděny svařovací práce, tepelná zpracování nebo manipulace. V tlakové nádobě se shromažďuje kondenzát. Je třeba ji pravidelně vyprazdňovat, nejlépe po každém použití. Naplňte Luftboy typ II, podržte ho v obrácené poloze a vypusťte všechen vzduch přes výpustnou pistoli. Tím se vyprázdní nashromážděný kondenzát. Záruční podmínky Podkladem pro všechny nároky na záruku je úplně vyplněný záruční list nebo doklad o koupi. Škody, které vzniknou nesprávným zacházením s Luftboyem II, nepodléhají záruce. Při dotazech Vás žádáme o uvedení datumu zakoupení, označení výrobku a objednací číslo. Schneider Bohemia poskytuje na Luftboy typ II záruku: - dle údaje uvedeného v záručním listě. Ze záruky jsou vyloučeny: - součásti podléhající opotřebení (těsnění). - Škody, způsobené nedostatečnou údržbou. - Škody, způsobené nepřiměřeným používáním nebo cizím zaviněním. Při použití jiných než originálních náhradních dílů ztrácíte nárok na uplatnění záruky! likvidaci LIKVIDACE: - Obaly likvidujte obvyklým způsobem jako běžný komunální odpad. - Znehodnocené, opotřebené a nepoužitelné výrobky předejte některému z našich servisních středisek. Na výrobek uvedený v tomto návodu se vztahuje smlouva PECA ( Protokol k Evropské smlouvě o posuzování shody a akceptaci průmyslových výrobků) platná od a výrobcem na něj bylo vystaveno ES prohlášení o shodě. Schneider Bohemia 5
