Ochrana proti usazování vodního kamene v systému Magnetická úpravna vody RBM CT CZ_00

Transkript

1 Ochrana proti usazování vodního kamene v systému Magnetická úpravna vody RBM CT CZ_00 Srpen 2012 VÝROBNÍ ŘADA Název Rozměr Kód RBM Magnetická úpravna vody RBM ½ ¾ / / / Z ČEHO SE SKLÁDÁ Magnetická úpravna vody RBM se používá k fyzikální úpravě tekoucí vody v systému. Úpravna je tvořena polarizovanými permanentními magnety v ochranném a zdravotně nezávadném polymerovém pouzdře. Tělo magnetické úpravny vody je z poniklované mosazi. Technický list CT CZ_00 etzbshop.cz Strana 1 ze 5

2 JAK FUNGUJE MAGNETICKÁ ÚPRAVNA VODY Vodní kámen je pevný povlak, který se usazuje na stěnách nádob, v nichž je přechovávána, vedena nebo především zahřívána a poté ochlazována tvrdá voda, jejíž teplota nedosahuje 100 C. Základní složkou vodního kamene je obvykle uhličitan vápenatý (CaCO 3 ). Tvorba vodního kamene je způsobena změnou rovnováhy mezi ionty kyseliny uhličité a hydroxidu vápenatého při změně teploty a jejich vyloučením z vody. Topenářské a instalatérské komponenty v systému představují stabilní základnou pro ukotvení fyzikálně-chemické agregace (inkrustace). Vysoce koncentrované magnetické pole způsobuje změny molekulárních struktur kapalin. Během procesu magnetizace se vytváří mikroskopický roztok, který zabraňuje ukládání vodního kamene na stěny potrubí a zároveň brání vzniku elektrolytické koroze. Velmi příznivý účinek se projevuje i při odbourávání stávajících usazenin. Beze změny chemické struktury vody snižuje magnetizer její povrchové pnutí, neutralizuje ph, způsobuje plnější okysličování vodních molekul. Vlivem magnetického pole získává voda na určitou dobu vlastnosti vody měkké, avšak nemění hodnoty obsahu minerálů ve vodě. Na zpětném okruhu doporučujeme instalovat Samočistící magnetický filtr MAG-NUS RBM pro pravidelné vypuštění sedimentů ze systému. Vápník ion Ca ++ Permanentní magnety Neutralizovaný vápník. Usazeniny se netvoří. DOPORUČENÍ K MONTÁŽI Vždy používejte v systému Samočistící magnetický filtr MAG-NUS RBM na výstupu v uzavřených hydraulických okruzích. Pravidelně provádějte běžnou údržbu filtru (vypuštění nečistot ze systému, popř. vyjmutí a omytí magnetu) Před každou aplikací zkontrolujte tvrdost vody pomocí RBM Kit (kód ), získané výsledky slouží k určení nejvhodnějšího modelu Zamezte výskytu "bludných elektrických proudů" v místě instalace Vyhněte se umístění v blízkosti elektrických vedení a přístrojů Vždy mějte dokonale vyvážený hydraulický systém Některé chemické prvky přítomné v čistících prostředcích do myček nádobí a praček mohou reagovat s vápníkém obsaženým ve vodě takovým způsobem, že nepatrně sníží vliv magnetického pole na proudící tekutinu. V tomto případě je nutné změnit druh mycího prostředku k získání lepší výkon. Rozměr průtok Q l/min. Tvrdost F průtok Q l/min. Tvrdost F 1/ / / / / Technický list CZ etzbshop.cz Strana 2 ze 5

3 PŘÍKLADY APLIKACÍ Teplá užitková voda Topný okruh Studená užitková voda 1. Běžná instalace magnetické úpravny vody Teplá užitková voda Topný okruh Studená užitková voda 2. Instalace magnetické úpravny vody dodávka vody do kotle a TUV Upozornění: Při instalaci magnetické úpravny vody je nutné zamezit styku s bludnými elektrickými proudy. Uzemnění je doporučováno. Technický list CZ etzbshop.cz Strana 3 ze 5

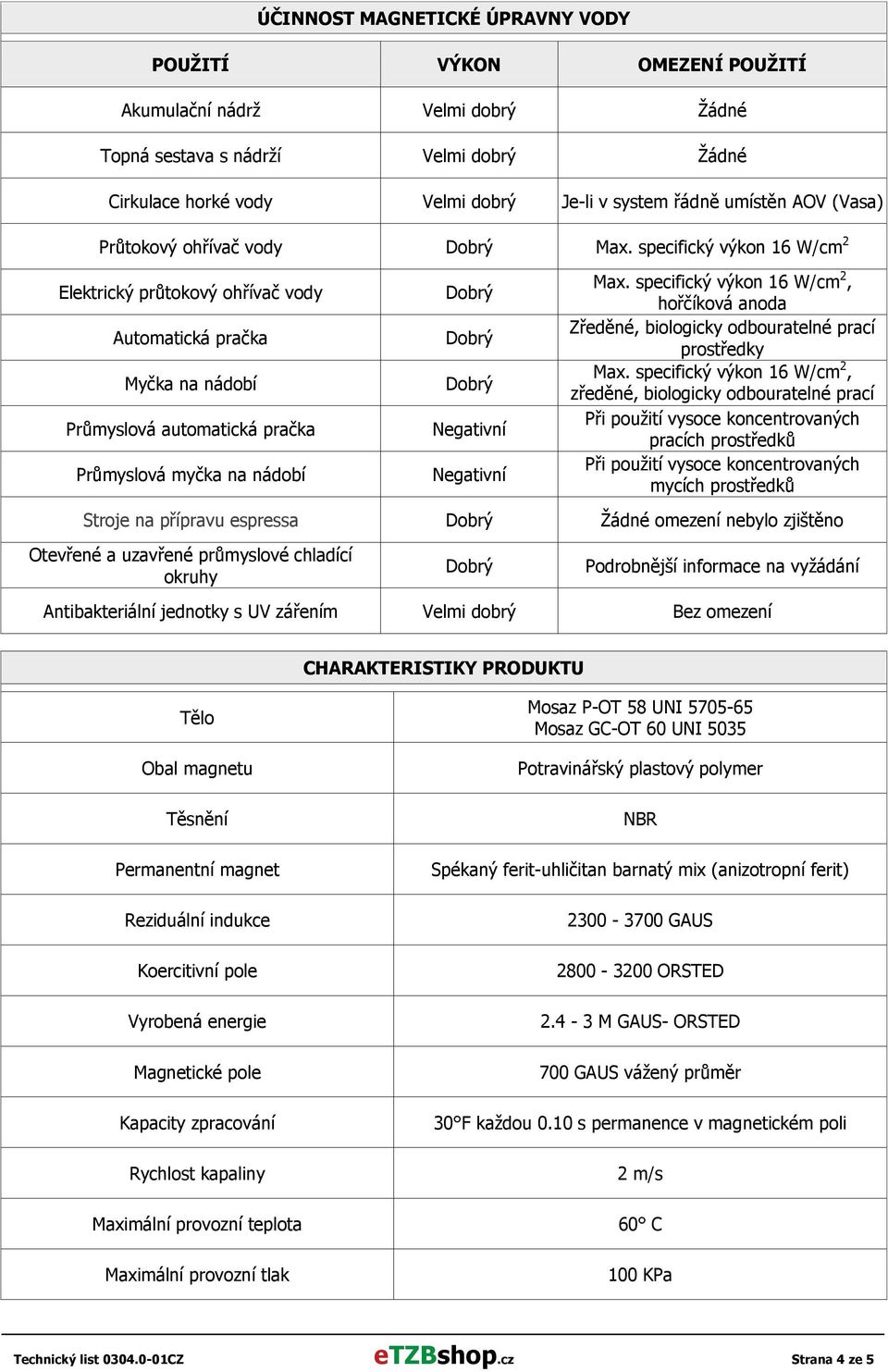

4 ÚČINNOST MAGNETICKÉ ÚPRAVNY VODY POUŽITÍ VÝKON OMEZENÍ POUŽITÍ Akumulační nádrž Velmi dobrý Žádné Topná sestava s nádrží Velmi dobrý Žádné Cirkulace horké vody Velmi dobrý Je-li v system řádně umístěn AOV (Vasa) Průtokový ohřívač vody Max. specifický výkon 16 W/cm 2 Elektrický průtokový ohřívač vody Automatická pračka Myčka na nádobí Průmyslová automatická pračka Průmyslová myčka na nádobí Negativní Negativní Max. specifický výkon 16 W/cm 2, hořčíková anoda Zředěné, biologicky odbouratelné prací prostředky Max. specifický výkon 16 W/cm 2, zředěné, biologicky odbouratelné prací Při použití vysoce prostředky koncentrovaných pracích prostředků Při použití vysoce koncentrovaných mycích prostředků Stroje na přípravu espressa Žádné omezení nebylo zjištěno Otevřené a uzavřené průmyslové chladící okruhy Podrobnější informace na vyžádání Antibakteriální jednotky s UV zářením Velmi dobrý Bez omezení CHARAKTERISTIKY PRODUKTU Tělo Obal magnetu Těsnění Permanentní magnet Reziduální indukce Koercitivní pole Vyrobená energie Magnetické pole Kapacity zpracování Rychlost kapaliny Maximální provozní teplota Maximální provozní tlak Mosaz P-OT 58 UNI Mosaz GC-OT 60 UNI 5035 Potravinářský plastový polymer NBR Spékaný ferit-uhličitan barnatý mix (anizotropní ferit) GAUS ORSTED M GAUS- ORSTED 700 GAUS vážený průměr 30 F každou 0.10 s permanence v magnetickém poli 2 m/s 60 C 100 KPa Technický list CZ etzbshop.cz Strana 4 ze 5

5 Ztráta Pa (10Pa=1mmH2O) Oblast působení VNĚJŠÍ ROZMĚRY A B R Závit G ½ MM G ¾ MM G 1 MM G 1 ¼ MM G 1 ½ MM G 2 MM G 2 ¼ FF* G 3 FF* G 1 FF* DYNAMICKÁ CHRAKTERISTIKA KAPALIN Magnetická úpravna vody dp= (Q/1000Kvs)m Q= 1000Kvs x (dp/ ) 1/m m= 1,9 dp=pa Q=l_/h průtok l/h Graf průtokových ztrát d Kvs [m 3 /h] 1/2 10,2 3/4 14,8 1 26,0 1 1/4 30,4 1 1/2 63,0 2 74,0 2 1/2 125, , ,0 RBM S.p.A. si vyhrazuje právo pro provádění jakýchkoliv změn, které vedou k vylepšení produktů a poskytovaných informací a to kdykoliv a bez předchozího upozornění. Pečlivě sledujte návody k použití, které jsou součástí výrobku. Tento katalogový list slouží k technickému popisu výrobku. V případě jakýchkoliv souvisejících obchodních nebo technických dotazů kontaktujte prosím přímo RBM S.p.A. nebo který je pro Vás kdykoliv k dispozici. RBM Spa Via S.Giuseppe, Nave (Brescia) Italy Tel Fax info@rbm.eu Technický list CZ etzbshop.cz Strana 5 ze 5
