Maximální pracovní tlak 16 bar (232 psi) Otvor pro automatické větrání s automatickým uzavíracím ventilem - 12 bar (174 psi)

Transkript

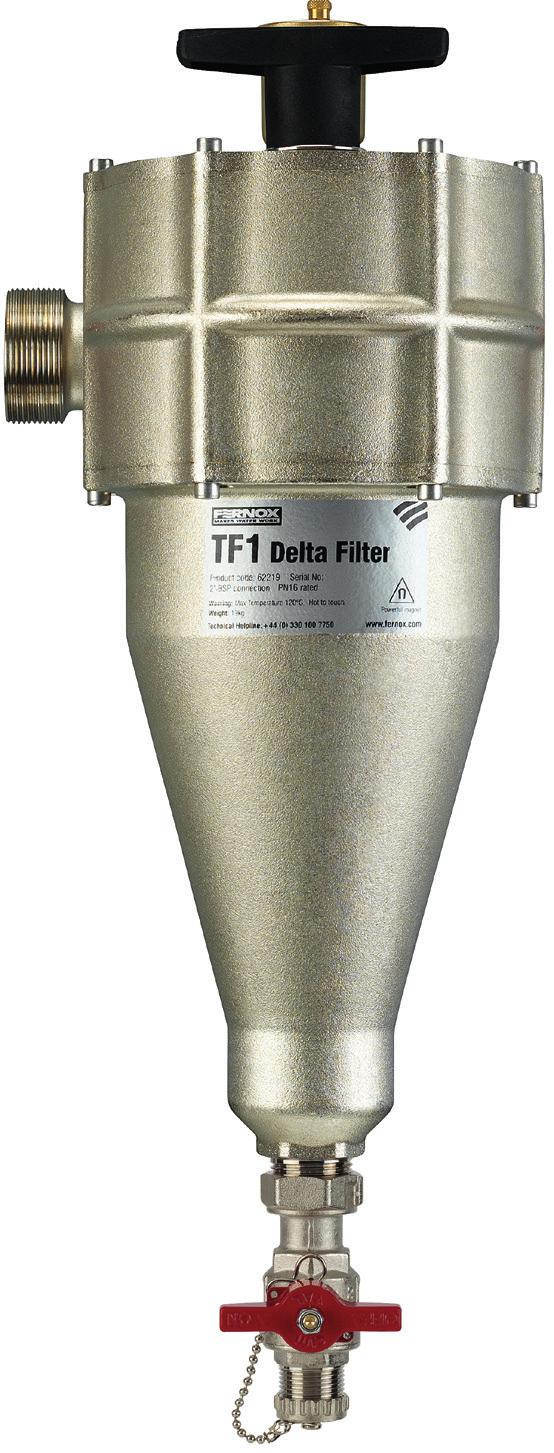

1 Je určený pro velkoobjemové vytápění s nízkými teplotami a s chladicími systémy a chrání hlavní části před magnetickým a nemagnetickým odpadem a zachyceným vzduchem v systémové vodě. Pevná mosazná konstrukce TF Delta Filter-u a dvojité radiální těsnění zaručují vysoký výkon, který je vhodný pro nové a existující instalace. Optimální výkon při magnetické a hydrocyklónové filtraci Rychlá a snadná instalace v blízkosti stěny (jsou potřebné jen minimální úpravy potrubí) Je vhodný pro vodorovné i svislé potrubí v obouprůtokových směrech Maximální pracovní tlak bar ( psi) Otvor pro automatické větrání s automatickým uzavíracím ventilem - bar (7 psi) Neodymový magnet vysokého stupně pro vysoké teploty Rychlé a snadné čištění bez nutnosti demontovat filtr MOŽNOSTI PRODUKTU Euro ventil BSPP (ISO ) ventily - samice USA ventil BSPP (ISO ) (ANSI B.0.) ventily - samice žádný ventil BSPP (ISO ) filtr - samec bez ventilu USA příruba ANSI 0 B. speciální příruby RADOVÁ ROW* příruba EN 09 (DIN) speciální příruby Kód produktu Filtr Vypouštěcí ventil Ventily Nosný držák Závrtní šroub Konektor hadicového trnu a uzavírací ventil Otvor pro automatické větrání Pokyny Šroubový závit těsnění ANSI příruba těsnění EN (DIN) příruba těsnění

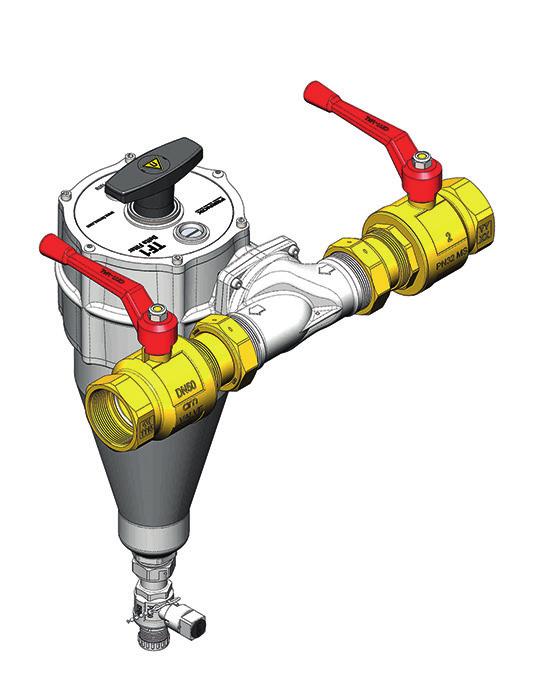

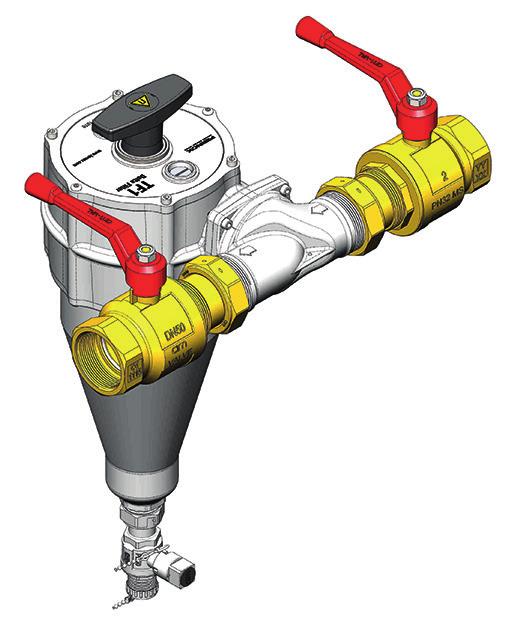

2 Rozme rové schéma Euro ventil BSPP (ISO ) vnitřní závit Kód produktu: USA ventil BSPP (ISO ) /NPT (ANSI B.0.) vnitřní závit Kód produktu: 7 žádný ventil BSPP (ISO ) vnější závit bez ventilu Kód produktu: USA příruba ANSI 0 B. speciální příruby Kód produktu: 9 RADOVÁ příruba ROW* EN 09 (DIN) speciální příruby Kód produktu: 0

3 Specifikace HMOTNOST Jen hmotnost filtru Euro ventil 7kg (lbs) BSPP (ISO ) vnitřní závit USA ventil 7kg (lbs) BSPP (ISO ) (ANSI B.0.) vnitřní závit žádny ventil 7kg (lbs) BSPP (ISO ) bez ventilu filtr - vnější závit USA příruba kg (lbs) ANSI 0 B. speciální příruby Vnitřní objem: Max. průtoková rychlost: Max. teplota: Max. tlak:, l (0. US galonů) 00 l/min. ( US galonů) 0ºC ( F) bar (PN) ( psi) Vypouštěcí ventil: / x BSP (ISO ) Těsnění filtru: Materiál: EPDM ošetřené peroxidem vysoce kvalitní poniklovaná mosazná slitina RADOVÁ příruba ROW* kg (lbs) EN 09 (DIN) speciální příruby Umístnění filtru v systému Pro průtokové rychlosti nad 00 l/min ( US galonů) použijte obtokový systém. Chcete-li optimalizovat filtraci systému, namontujtetfdelta Filter na vratné potrubí k tepelnému výměníku,k hlavici s nízkými ztrátami nebo k -cestnímu ventilu. Hlavice Nádrž s horkou vodou SYSTÉM SE STANDARDNÍ TEPLOTOU PRIMÁRNÍ STRANA Čerpadlo Tepelný výměník nebo hlavice s nízkými ztrátami nebo -cestní ventil SEKUNDÁRNÍ STRANA SYSTÉM S PROMĚNLIVOU TEPLOTOU

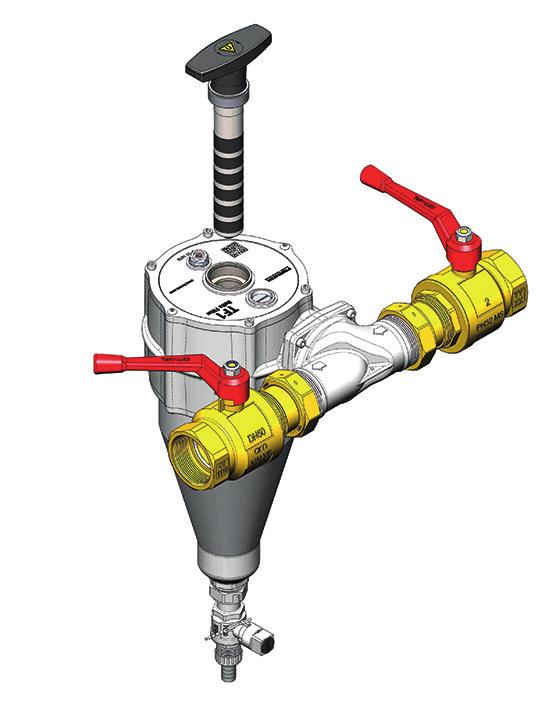

4 Pokyny k čištění TF Delta Filter je navržen tak, aby ho bylo možné očistit na jeho původním místě v systému. Z potrubí není nutné odstranit žádné šrouby, těsnění ani samotný filtr. Zastavte čerpadlo systému. Zavřete průtokové ventily, aby se filtr odpojil. Vyberte magnet. Otevřete výstupní ventil,otevřete vypouštěcí ventil k vyprázdnění obsahu. 7 Vraťte magnet na místo. POZN. Zabezpečte, aby se magnet po celý čas sledoval. Položte vhodnou nádobu pod vypouštěcí ventil a odstraňte uzávěr. Připojte konektor hadicového trnu a vhodnou sponu, je-li třeba na vyšší pozici. Otevřete průtokové ventily systému. Zavřete vypouštěcí a výstupní ventil. Vyberte konektor hadicového trnu a vraťte na místo uzávěr vypouštěcího ventilu.

5 Údaje o poklesu tlaku TF Delta Filter byl hydrostaticky testovaný v souladu se směrnicí č. 97//ES o tlakových zařízeních při tlaku bar ( psi) a při jmenovitém tlaku PN. Používaní produktu TF Delta Filter je vysoce výkonným filtrem, který využívá magnetické a hydrocyklónové účinky pro dodávání, obsažení a odstranění znečisťujících látek ze systémové vody. Je vhodný pro všechny systémy, jako jsou zonální, kaskádové výměníky, výměníky s hlavicí pro nízké ztráty a panelové tepelné výměníky. PSI 0 0. bar kpa TF Delta Filter chrání kotel před poškozením cirkulujícími korozívními nečistotami, které se nashromáždily v systému jako výsledek chemické reakce, když se voda dostane do kontaktu se smíšenými kovy, které se používají v topném a chladícím systému. POZN. Aby se zabránilo další korozi, měli byste použít kvalitní inhibitor, který se používá v kombinaci s TF Delta Filter-em, především tam, kde se pracuje s demineralizovanou vodou. Pokles tlaku Δp Pressure drop - p Výstraha: Vysoce výkonný magnet a povrchová teplota Tak jako u všech magnetických produktů, je třeba přijmout zvláštní opatření, pokud máte zaveden do srdce určitý implantát. Kromě toho, při provozování a čistění noste osobní ochranné prostředky (OOP) na rukou, když manipulujete s TF Delta Filter-em (l/min) (m /h) (l/s) (GPMUS) Průtoková Flow Rate rychlost - Q Q Údaje o poklesu tlaku Přídavné produkty Tepelný kryt TF Delta Filter-u Ohnivzdorný tepelný kryt - volitelný doplněk Kód produktu: Náhradní těsnění pro TF Delta Filter Náhradní těsnění Šroubový závit těsnění pro TF Delta Filter Kód produktu: ANSI příruba těsnění pro TF Delta Filter Kód produktu: 7 EN (DIN) příruba těsnění pro TF Delta Filter Kód produktu: Řada komerčních chemických produktů značky Fernox Telephone: + (0) Fax: + (0) sales@fernox.com TF Delta Filter-u byl udělen patent pod č. v Spojeném království, Evropě, USA a v Čínské lidové republice.
