ÚS TEPLICKÉ PŘEDMĚSTÍ

Transkript

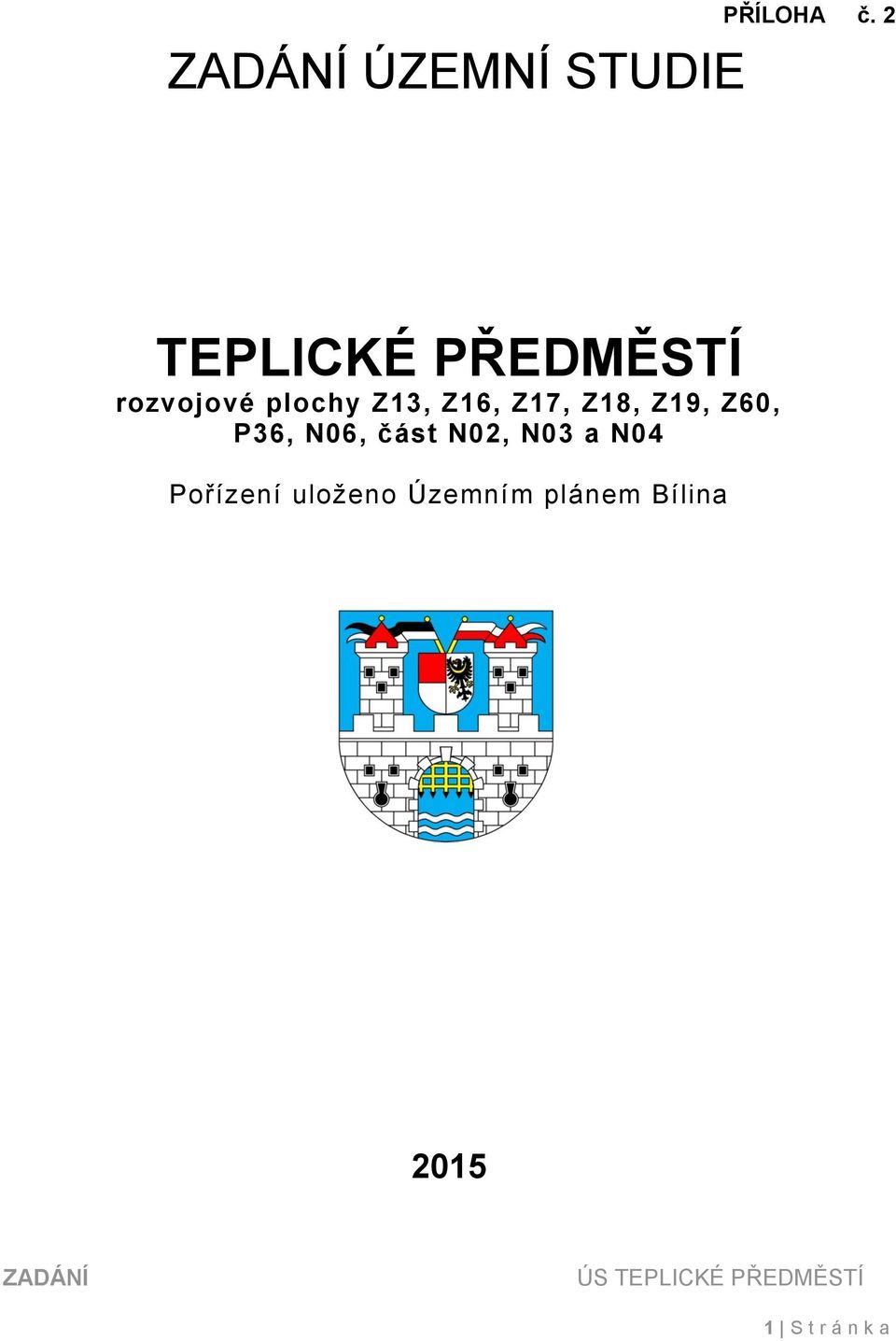

1 ÚZEMNÍ STUDIE PŘÍLOHA č. 2 TEPLICKÉ PŘEDMĚSTÍ rozvojové plochy Z13, Z16, Z17, Z18, Z19, Z60, P36, N06, část N02, N03 a N04 Pořízení uloženo Územním plánem Bílina S t r á n k a

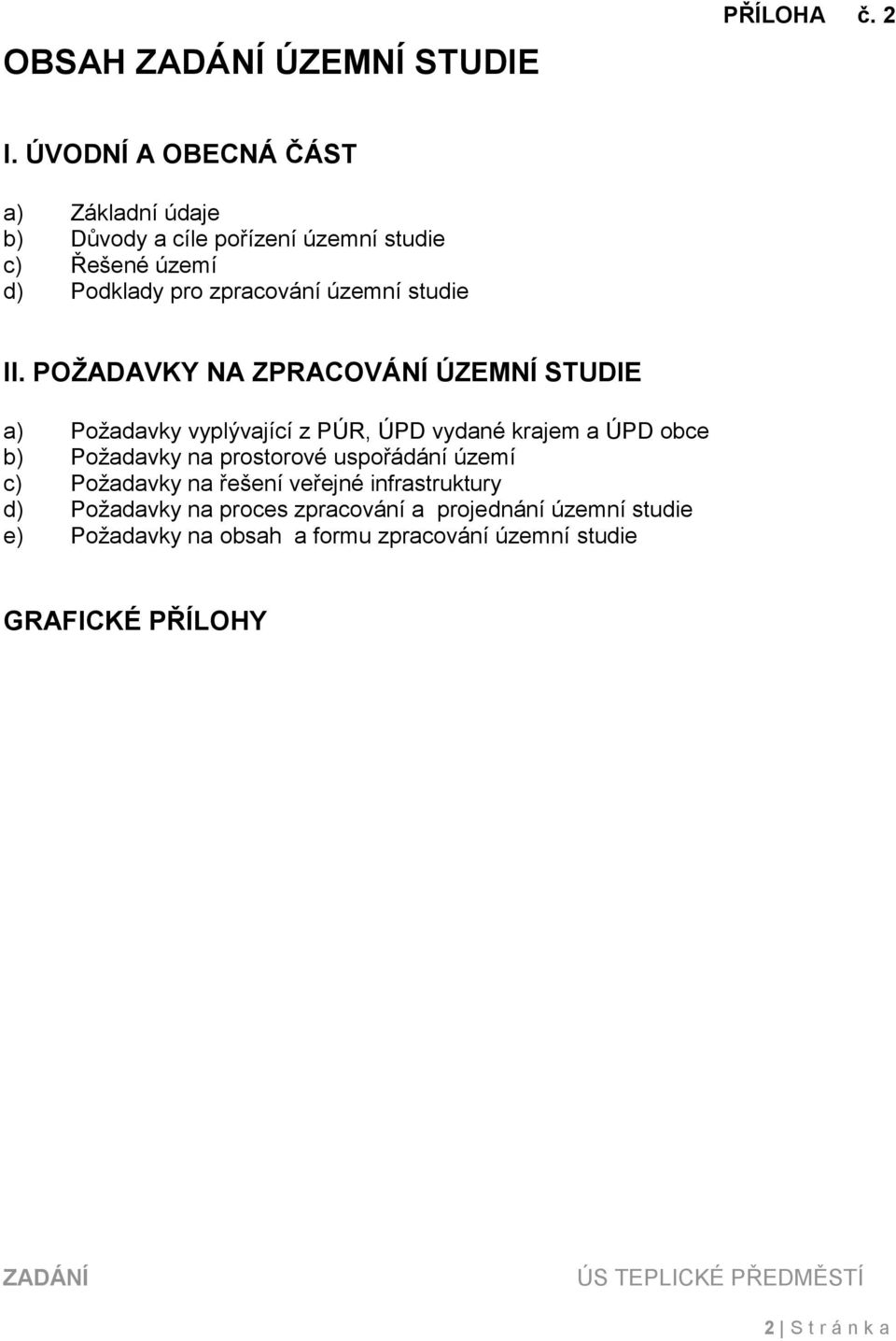

2 OBSAH ÚZEMNÍ STUDIE PŘÍLOHA č. 2 I. ÚVODNÍ A OBECNÁ ČÁST a) Základní údaje b) Důvody a cíle pořízení územní studie c) Řešené území d) Podklady pro zpracování územní studie II. POŽADAVKY NA ZPRACOVÁNÍ ÚZEMNÍ STUDIE a) Požadavky vyplývající z PÚR, ÚPD vydané krajem a ÚPD obce b) Požadavky na prostorové uspořádání území c) Požadavky na řešení veřejné infrastruktury d) Požadavky na proces zpracování a projednání územní studie e) Požadavky na obsah a formu zpracování územní studie GRAFICKÉ PŘÍLOHY 2 S t r á n k a

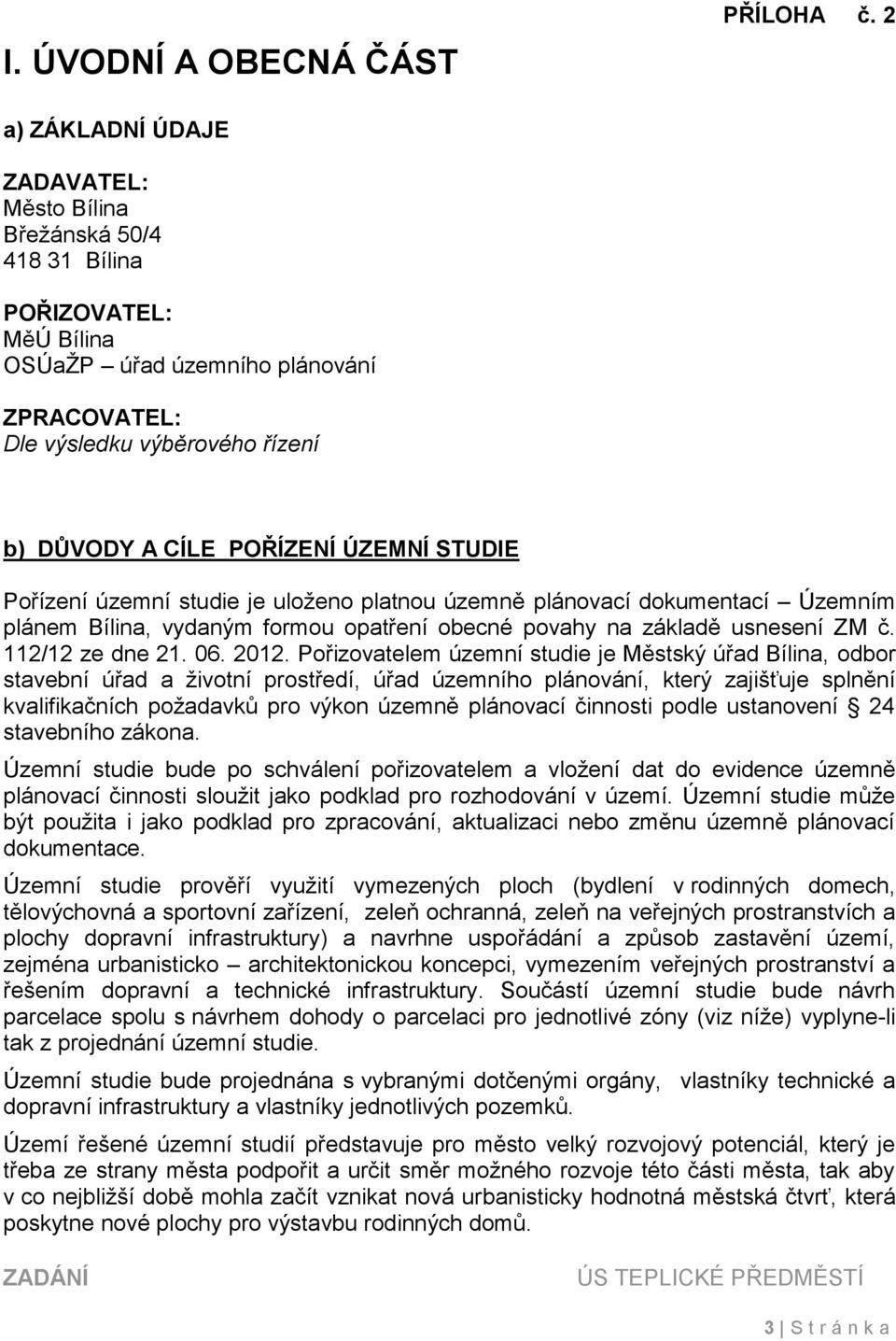

3 I. ÚVODNÍ A OBECNÁ ČÁST PŘÍLOHA č. 2 a) ZÁKLADNÍ ÚDAJE ZADAVATEL: Město Bílina Břežánská 50/ Bílina POŘIZOVATEL: MěÚ Bílina OSÚaŽP úřad územního plánování ZPRACOVATEL: Dle výsledku výběrového řízení b) DŮVODY A CÍLE POŘÍZENÍ ÚZEMNÍ STUDIE Pořízení územní studie je uloženo platnou územně plánovací dokumentací Územním plánem Bílina, vydaným formou opatření obecné povahy na základě usnesení ZM č. 112/12 ze dne Pořizovatelem územní studie je Městský úřad Bílina, odbor stavební úřad a životní prostředí, úřad územního plánování, který zajišťuje splnění kvalifikačních požadavků pro výkon územně plánovací činnosti podle ustanovení 24 stavebního zákona. Územní studie bude po schválení pořizovatelem a vložení dat do evidence územně plánovací činnosti sloužit jako podklad pro rozhodování v území. Územní studie může být použita i jako podklad pro zpracování, aktualizaci nebo změnu územně plánovací dokumentace. Územní studie prověří využití vymezených ploch (bydlení v rodinných domech, tělovýchovná a sportovní zařízení, zeleň ochranná, zeleň na veřejných prostranstvích a plochy dopravní infrastruktury) a navrhne uspořádání a způsob zastavění území, zejména urbanisticko architektonickou koncepci, vymezením veřejných prostranství a řešením dopravní a technické infrastruktury. Součástí územní studie bude návrh parcelace spolu s návrhem dohody o parcelaci pro jednotlivé zóny (viz níže) vyplyne-li tak z projednání územní studie. Územní studie bude projednána s vybranými dotčenými orgány, vlastníky technické a dopravní infrastruktury a vlastníky jednotlivých pozemků. Území řešené územní studií představuje pro město velký rozvojový potenciál, který je třeba ze strany města podpořit a určit směr možného rozvoje této části města, tak aby v co nejbližší době mohla začít vznikat nová urbanisticky hodnotná městská čtvrť, která poskytne nové plochy pro výstavbu rodinných domů. 3 S t r á n k a

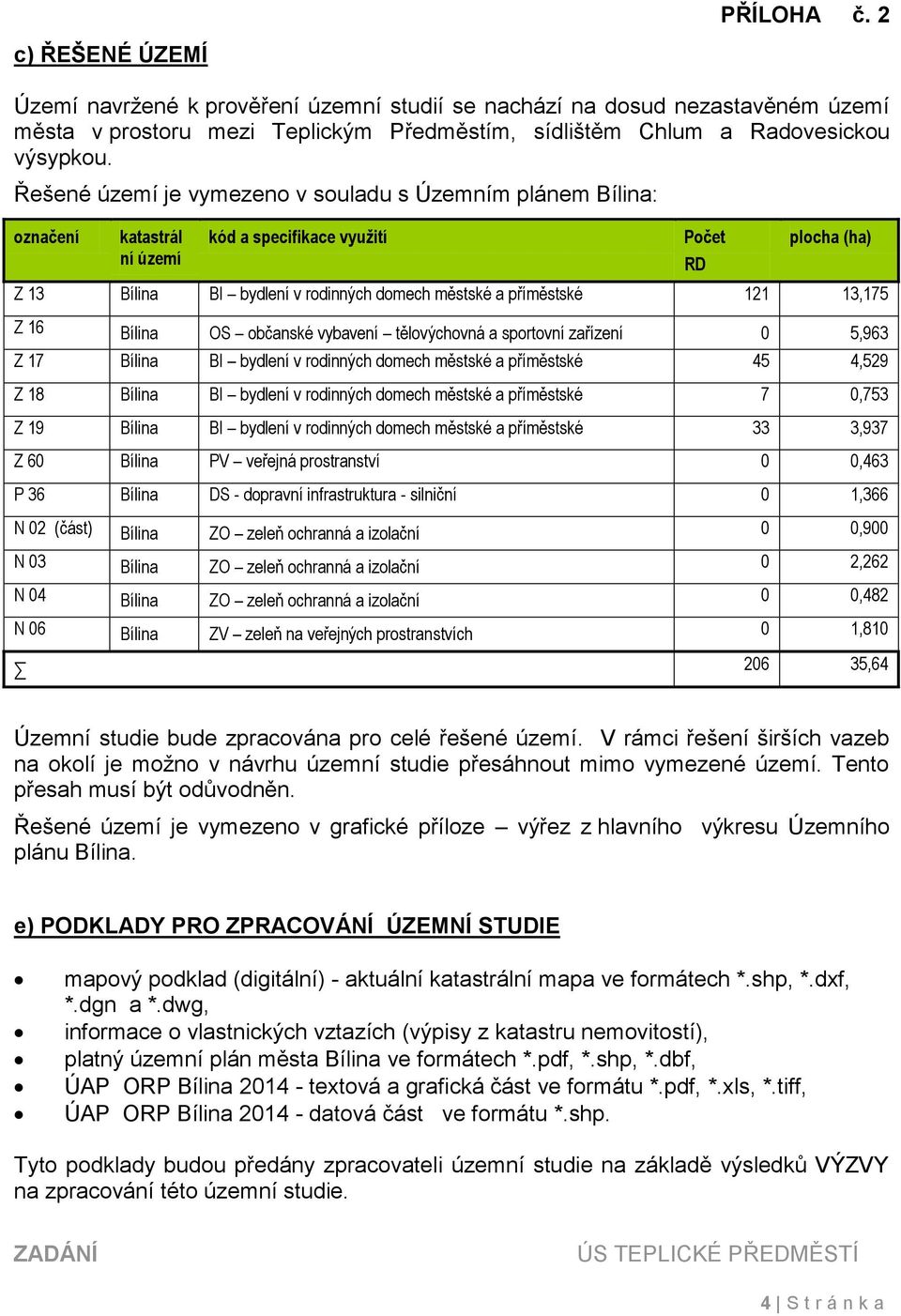

4 c) ŘEŠENÉ ÚZEMÍ PŘÍLOHA č. 2 Území navržené k prověření územní studií se nachází na dosud nezastavěném území města v prostoru mezi Teplickým Předměstím, sídlištěm Chlum a Radovesickou výsypkou. Řešené území je vymezeno v souladu s Územním plánem Bílina: označení katastrál ní území kód a specifikace využití Počet RD plocha (ha) Z 13 Bílina BI bydlení v rodinných domech městské a příměstské ,175 Z 16 Bílina OS občanské vybavení tělovýchovná a sportovní zařízení 0 5,963 Z 17 Bílina BI bydlení v rodinných domech městské a příměstské 45 4,529 Z 18 Bílina BI bydlení v rodinných domech městské a příměstské 7 0,753 Z 19 Bílina BI bydlení v rodinných domech městské a příměstské 33 3,937 Z 60 Bílina PV veřejná prostranství 0 0,463 P 36 Bílina DS - dopravní infrastruktura - silniční 0 1,366 N 02 (část) Bílina ZO zeleň ochranná a izolační 0 0,900 N 03 Bílina ZO zeleň ochranná a izolační 0 2,262 N 04 Bílina ZO zeleň ochranná a izolační 0 0,482 N 06 Bílina ZV zeleň na veřejných prostranstvích 0 1, ,64 Územní studie bude zpracována pro celé řešené území. V rámci řešení širších vazeb na okolí je možno v návrhu územní studie přesáhnout mimo vymezené území. Tento přesah musí být odůvodněn. Řešené území je vymezeno v grafické příloze výřez z hlavního výkresu Územního plánu Bílina. e) PODKLADY PRO ZPRACOVÁNÍ ÚZEMNÍ STUDIE mapový podklad (digitální) - aktuální katastrální mapa ve formátech *.shp, *.dxf, *.dgn a *.dwg, informace o vlastnických vztazích (výpisy z katastru nemovitostí), platný územní plán města Bílina ve formátech *.pdf, *.shp, *.dbf, ÚAP ORP Bílina textová a grafická část ve formátu *.pdf, *.xls, *.tiff, ÚAP ORP Bílina datová část ve formátu *.shp. Tyto podklady budou předány zpracovateli územní studie na základě výsledků VÝZVY na zpracování této územní studie. 4 S t r á n k a

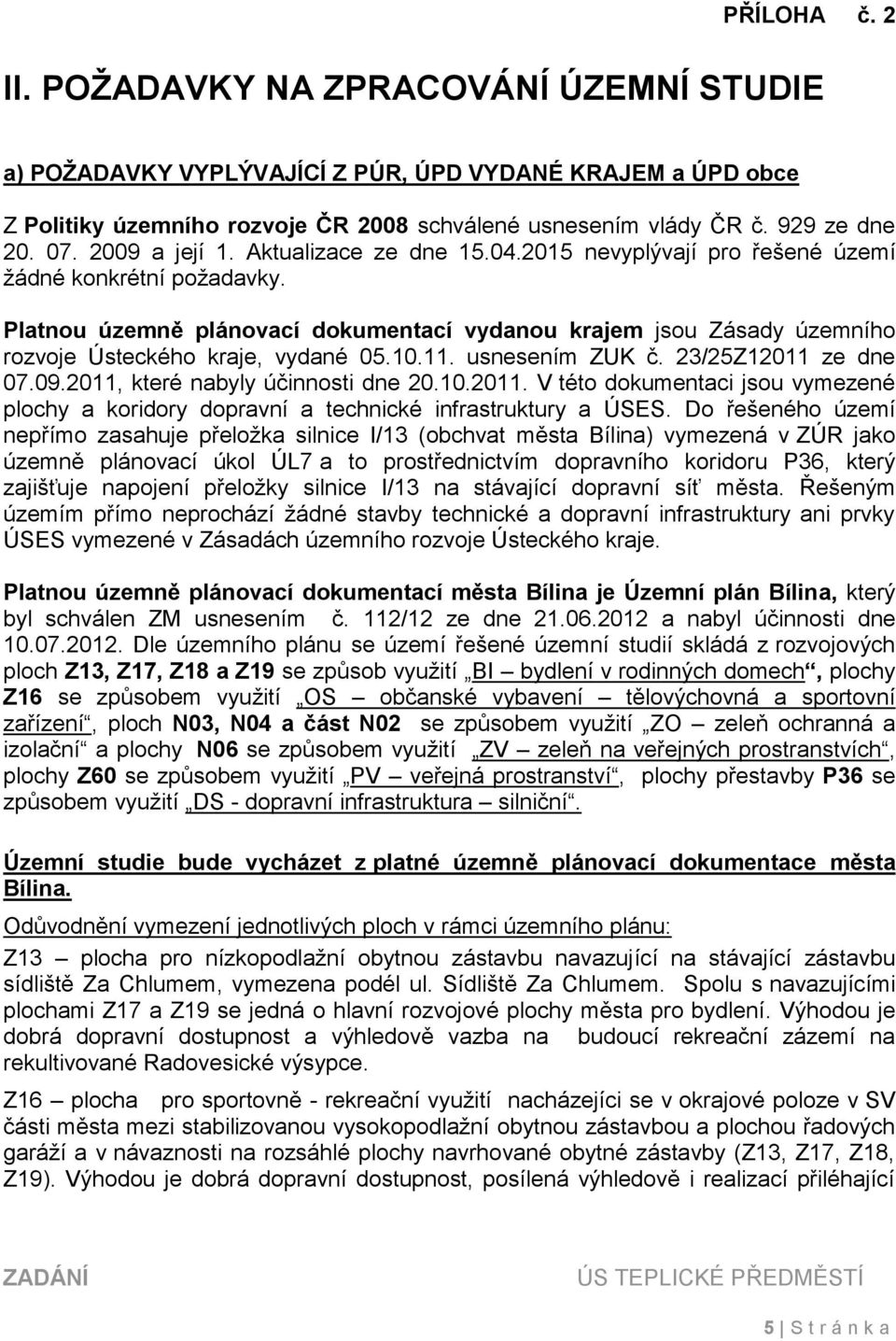

5 II. POŽADAVKY NA ZPRACOVÁNÍ ÚZEMNÍ STUDIE a) POŽADAVKY VYPLÝVAJÍCÍ Z PÚR, ÚPD VYDANÉ KRAJEM a ÚPD obce Z Politiky územního rozvoje ČR 2008 schválené usnesením vlády ČR č. 929 ze dne a její 1. Aktualizace ze dne nevyplývají pro řešené území žádné konkrétní požadavky. Platnou územně plánovací dokumentací vydanou krajem jsou Zásady územního rozvoje Ústeckého kraje, vydané usnesením ZUK č. 23/25Z12011 ze dne , které nabyly účinnosti dne V této dokumentaci jsou vymezené plochy a koridory dopravní a technické infrastruktury a ÚSES. Do řešeného území nepřímo zasahuje přeložka silnice I/13 (obchvat města Bílina) vymezená v ZÚR jako územně plánovací úkol ÚL7 a to prostřednictvím dopravního koridoru P36, který zajišťuje napojení přeložky silnice I/13 na stávající dopravní síť města. Řešeným územím přímo neprochází žádné stavby technické a dopravní infrastruktury ani prvky ÚSES vymezené v Zásadách územního rozvoje Ústeckého kraje. Platnou územně plánovací dokumentací města Bílina je Územní plán Bílina, který byl schválen ZM usnesením č. 112/12 ze dne a nabyl účinnosti dne Dle územního plánu se území řešené územní studií skládá z rozvojových ploch Z13, Z17, Z18 a Z19 se způsob využití BI bydlení v rodinných domech, plochy Z16 se způsobem využití OS občanské vybavení tělovýchovná a sportovní zařízení, ploch N03, N04 a část N02 se způsobem využití ZO zeleň ochranná a izolační a plochy N06 se způsobem využití ZV zeleň na veřejných prostranstvích, plochy Z60 se způsobem využití PV veřejná prostranství, plochy přestavby P36 se způsobem využití DS - dopravní infrastruktura silniční. Územní studie bude vycházet z platné územně plánovací dokumentace města Bílina. Odůvodnění vymezení jednotlivých ploch v rámci územního plánu: Z13 plocha pro nízkopodlažní obytnou zástavbu navazující na stávající zástavbu sídliště Za Chlumem, vymezena podél ul. Sídliště Za Chlumem. Spolu s navazujícími plochami Z17 a Z19 se jedná o hlavní rozvojové plochy města pro bydlení. Výhodou je dobrá dopravní dostupnost a výhledově vazba na budoucí rekreační zázemí na rekultivované Radovesické výsypce. Z16 plocha pro sportovně - rekreační využití nacházejíci se v okrajové poloze v SV části města mezi stabilizovanou vysokopodlažní obytnou zástavbou a plochou řadových garáží a v návaznosti na rozsáhlé plochy navrhované obytné zástavby (Z13, Z17, Z18, Z19). Výhodou je dobrá dopravní dostupnost, posílená výhledově i realizací přiléhající 5 S t r á n k a

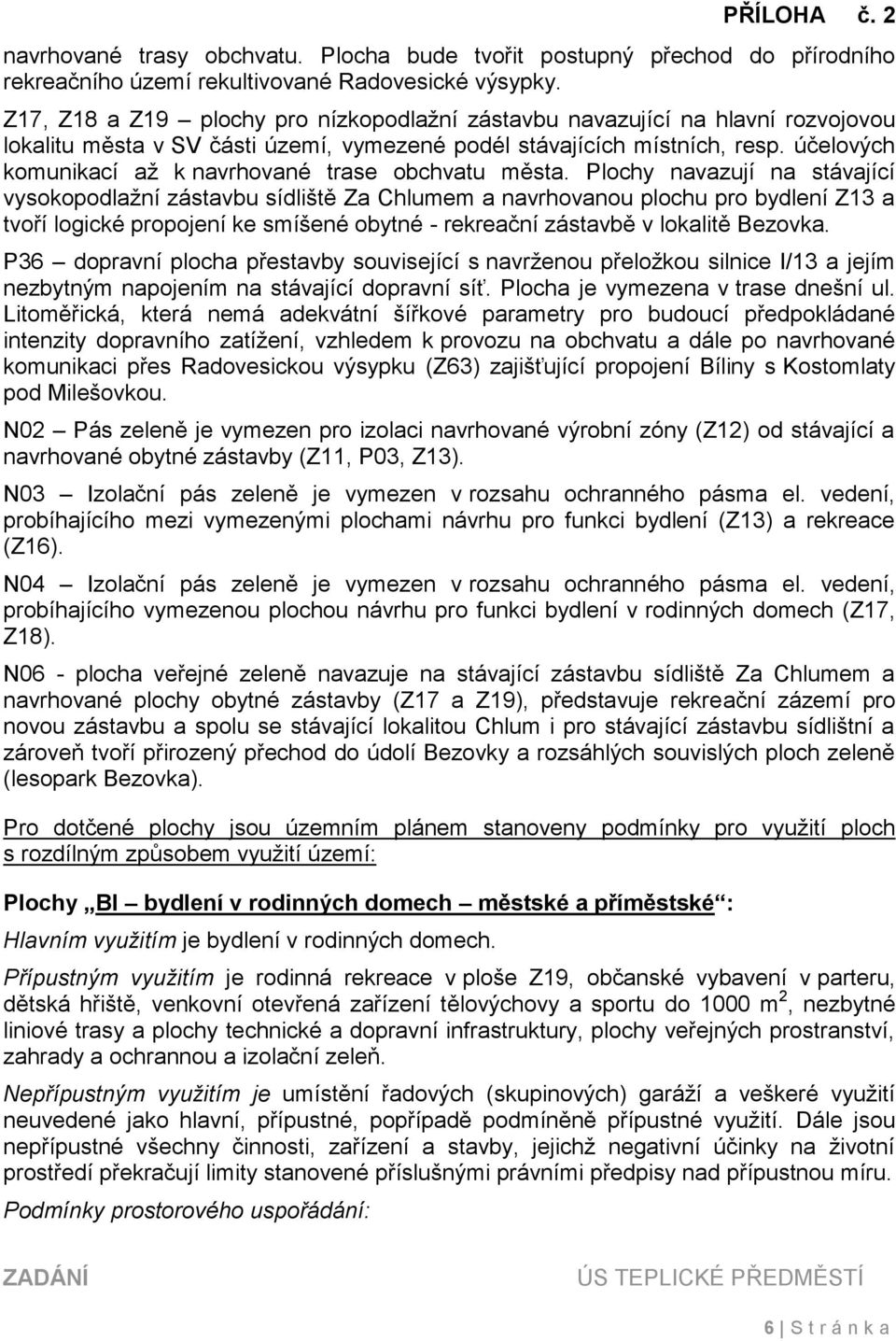

6 navrhované trasy obchvatu. Plocha bude tvořit postupný přechod do přírodního rekreačního území rekultivované Radovesické výsypky. Z17, Z18 a Z19 plochy pro nízkopodlažní zástavbu navazující na hlavní rozvojovou lokalitu města v SV části území, vymezené podél stávajících místních, resp. účelových komunikací až k navrhované trase obchvatu města. Plochy navazují na stávající vysokopodlažní zástavbu sídliště Za Chlumem a navrhovanou plochu pro bydlení Z13 a tvoří logické propojení ke smíšené obytné - rekreační zástavbě v lokalitě Bezovka. P36 dopravní plocha přestavby související s navrženou přeložkou silnice I/13 a jejím nezbytným napojením na stávající dopravní síť. Plocha je vymezena v trase dnešní ul. Litoměřická, která nemá adekvátní šířkové parametry pro budoucí předpokládané intenzity dopravního zatížení, vzhledem k provozu na obchvatu a dále po navrhované komunikaci přes Radovesickou výsypku (Z63) zajišťující propojení Bíliny s Kostomlaty pod Milešovkou. N02 Pás zeleně je vymezen pro izolaci navrhované výrobní zóny (Z12) od stávající a navrhované obytné zástavby (Z11, P03, Z13). N03 Izolační pás zeleně je vymezen v rozsahu ochranného pásma el. vedení, probíhajícího mezi vymezenými plochami návrhu pro funkci bydlení (Z13) a rekreace (Z16). N04 Izolační pás zeleně je vymezen v rozsahu ochranného pásma el. vedení, probíhajícího vymezenou plochou návrhu pro funkci bydlení v rodinných domech (Z17, Z18). N06 - plocha veřejné zeleně navazuje na stávající zástavbu sídliště Za Chlumem a navrhované plochy obytné zástavby (Z17 a Z19), představuje rekreační zázemí pro novou zástavbu a spolu se stávající lokalitou Chlum i pro stávající zástavbu sídlištní a zároveň tvoří přirozený přechod do údolí Bezovky a rozsáhlých souvislých ploch zeleně (lesopark Bezovka). Pro dotčené plochy jsou územním plánem stanoveny podmínky pro využití ploch s rozdílným způsobem využití území: Plochy BI bydlení v rodinných domech městské a příměstské : Hlavním využitím je bydlení v rodinných domech. Přípustným využitím je rodinná rekreace v ploše Z19, občanské vybavení v parteru, dětská hřiště, venkovní otevřená zařízení tělovýchovy a sportu do 1000 m 2, nezbytné liniové trasy a plochy technické a dopravní infrastruktury, plochy veřejných prostranství, zahrady a ochrannou a izolační zeleň. Nepřípustným využitím je umístění řadových (skupinových) garáží a veškeré využití neuvedené jako hlavní, přípustné, popřípadě podmíněně přípustné využití. Dále jsou nepřípustné všechny činnosti, zařízení a stavby, jejichž negativní účinky na životní prostředí překračují limity stanovené příslušnými právními předpisy nad přípustnou míru. Podmínky prostorového uspořádání: 6 S t r á n k a

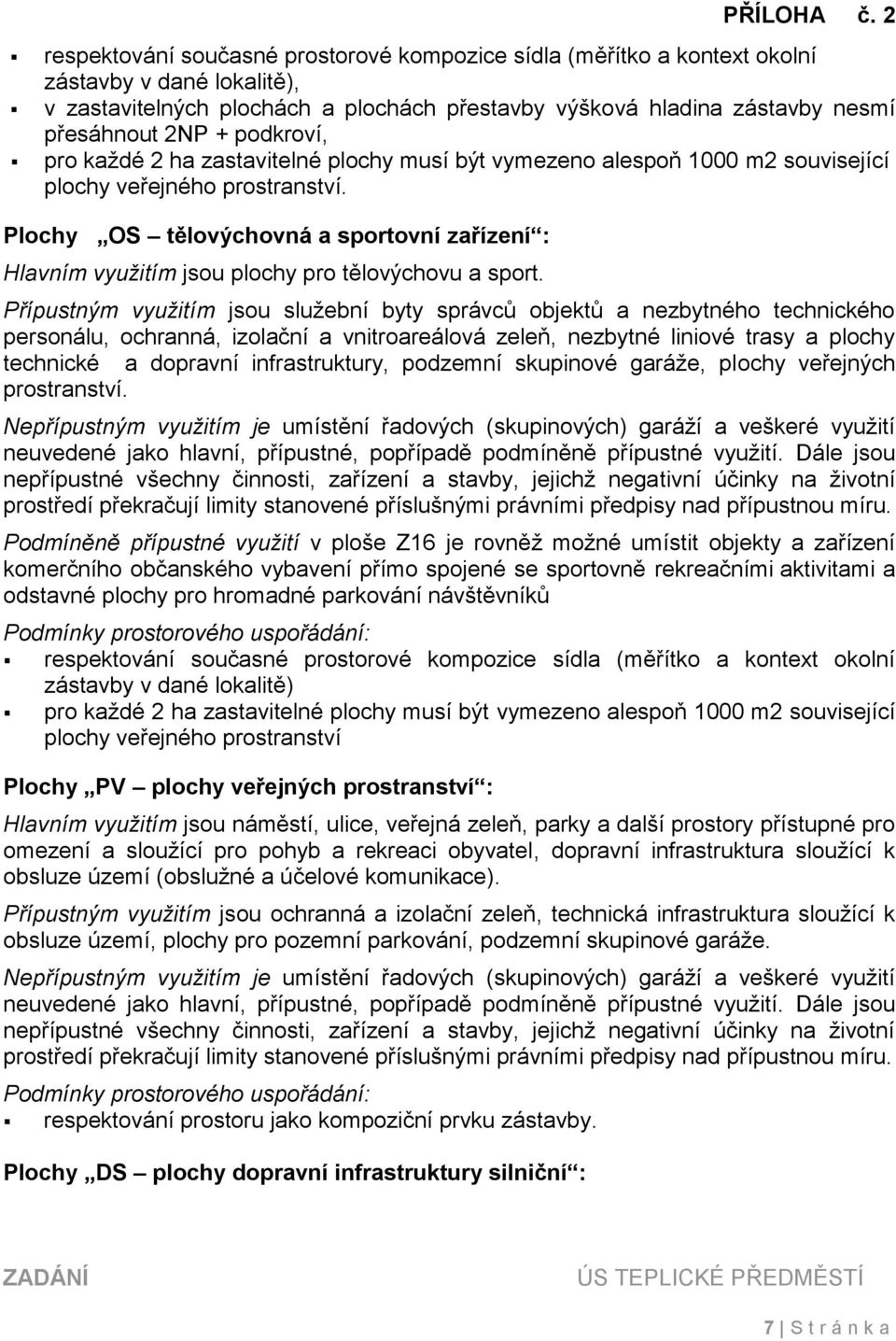

7 respektování současné prostorové kompozice sídla (měřítko a kontext okolní zástavby v dané lokalitě), v zastavitelných plochách a plochách přestavby výšková hladina zástavby nesmí přesáhnout 2NP + podkroví, pro každé 2 ha zastavitelné plochy musí být vymezeno alespoň 1000 m2 související plochy veřejného prostranství. Plochy OS tělovýchovná a sportovní zařízení : Hlavním využitím jsou plochy pro tělovýchovu a sport. Přípustným využitím jsou služební byty správců objektů a nezbytného technického personálu, ochranná, izolační a vnitroareálová zeleň, nezbytné liniové trasy a plochy technické a dopravní infrastruktury, podzemní skupinové garáže, plochy veřejných prostranství. Nepřípustným využitím je umístění řadových (skupinových) garáží a veškeré využití neuvedené jako hlavní, přípustné, popřípadě podmíněně přípustné využití. Dále jsou nepřípustné všechny činnosti, zařízení a stavby, jejichž negativní účinky na životní prostředí překračují limity stanovené příslušnými právními předpisy nad přípustnou míru. Podmíněně přípustné využití v ploše Z16 je rovněž možné umístit objekty a zařízení komerčního občanského vybavení přímo spojené se sportovně rekreačními aktivitami a odstavné plochy pro hromadné parkování návštěvníků Podmínky prostorového uspořádání: respektování současné prostorové kompozice sídla (měřítko a kontext okolní zástavby v dané lokalitě) pro každé 2 ha zastavitelné plochy musí být vymezeno alespoň 1000 m2 související plochy veřejného prostranství Plochy PV plochy veřejných prostranství : Hlavním využitím jsou náměstí, ulice, veřejná zeleň, parky a další prostory přístupné pro omezení a sloužící pro pohyb a rekreaci obyvatel, dopravní infrastruktura sloužící k obsluze území (obslužné a účelové komunikace). Přípustným využitím jsou ochranná a izolační zeleň, technická infrastruktura sloužící k obsluze území, plochy pro pozemní parkování, podzemní skupinové garáže. Nepřípustným využitím je umístění řadových (skupinových) garáží a veškeré využití neuvedené jako hlavní, přípustné, popřípadě podmíněně přípustné využití. Dále jsou nepřípustné všechny činnosti, zařízení a stavby, jejichž negativní účinky na životní prostředí překračují limity stanovené příslušnými právními předpisy nad přípustnou míru. Podmínky prostorového uspořádání: respektování prostoru jako kompoziční prvku zástavby. Plochy DS plochy dopravní infrastruktury silniční : 7 S t r á n k a

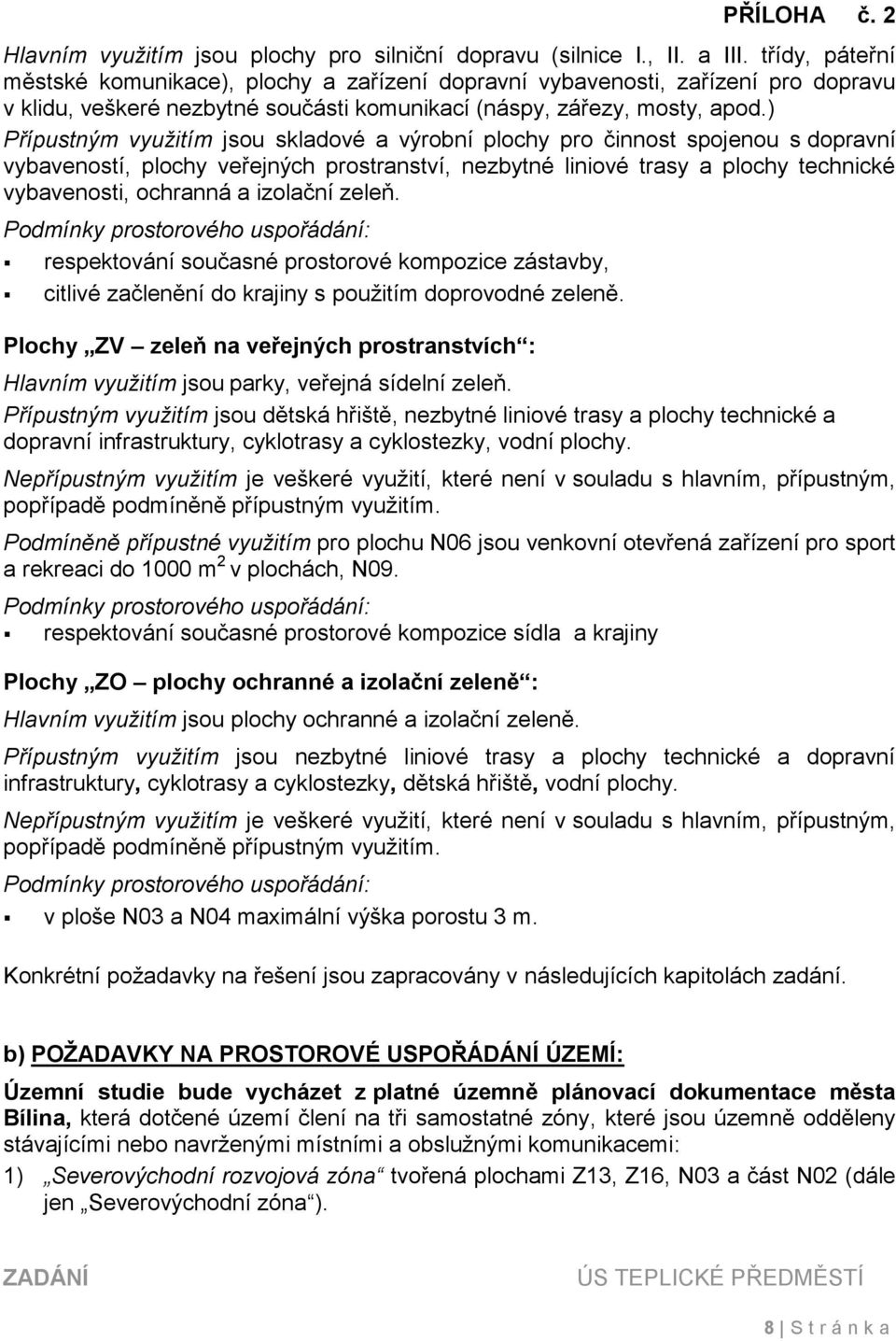

8 Hlavním využitím jsou plochy pro silniční dopravu (silnice I., II. a III. třídy, páteřní městské komunikace), plochy a zařízení dopravní vybavenosti, zařízení pro dopravu v klidu, veškeré nezbytné součásti komunikací (náspy, zářezy, mosty, apod.) Přípustným využitím jsou skladové a výrobní plochy pro činnost spojenou s dopravní vybaveností, plochy veřejných prostranství, nezbytné liniové trasy a plochy technické vybavenosti, ochranná a izolační zeleň. Podmínky prostorového uspořádání: respektování současné prostorové kompozice zástavby, citlivé začlenění do krajiny s použitím doprovodné zeleně. Plochy ZV zeleň na veřejných prostranstvích : Hlavním využitím jsou parky, veřejná sídelní zeleň. Přípustným využitím jsou dětská hřiště, nezbytné liniové trasy a plochy technické a dopravní infrastruktury, cyklotrasy a cyklostezky, vodní plochy. Nepřípustným využitím je veškeré využití, které není v souladu s hlavním, přípustným, popřípadě podmíněně přípustným využitím. Podmíněně přípustné využitím pro plochu N06 jsou venkovní otevřená zařízení pro sport a rekreaci do 1000 m 2 v plochách, N09. Podmínky prostorového uspořádání: respektování současné prostorové kompozice sídla a krajiny Plochy ZO plochy ochranné a izolační zeleně : Hlavním využitím jsou plochy ochranné a izolační zeleně. Přípustným využitím jsou nezbytné liniové trasy a plochy technické a dopravní infrastruktury, cyklotrasy a cyklostezky, dětská hřiště, vodní plochy. Nepřípustným využitím je veškeré využití, které není v souladu s hlavním, přípustným, popřípadě podmíněně přípustným využitím. Podmínky prostorového uspořádání: v ploše N03 a N04 maximální výška porostu 3 m. Konkrétní požadavky na řešení jsou zapracovány v následujících kapitolách zadání. b) POŽADAVKY NA PROSTOROVÉ USPOŘÁDÁNÍ ÚZEMÍ: Územní studie bude vycházet z platné územně plánovací dokumentace města Bílina, která dotčené území člení na tři samostatné zóny, které jsou územně odděleny stávajícími nebo navrženými místními a obslužnými komunikacemi: 1) Severovýchodní rozvojová zóna tvořená plochami Z13, Z16, N03 a část N02 (dále jen Severovýchodní zóna ). 8 S t r á n k a

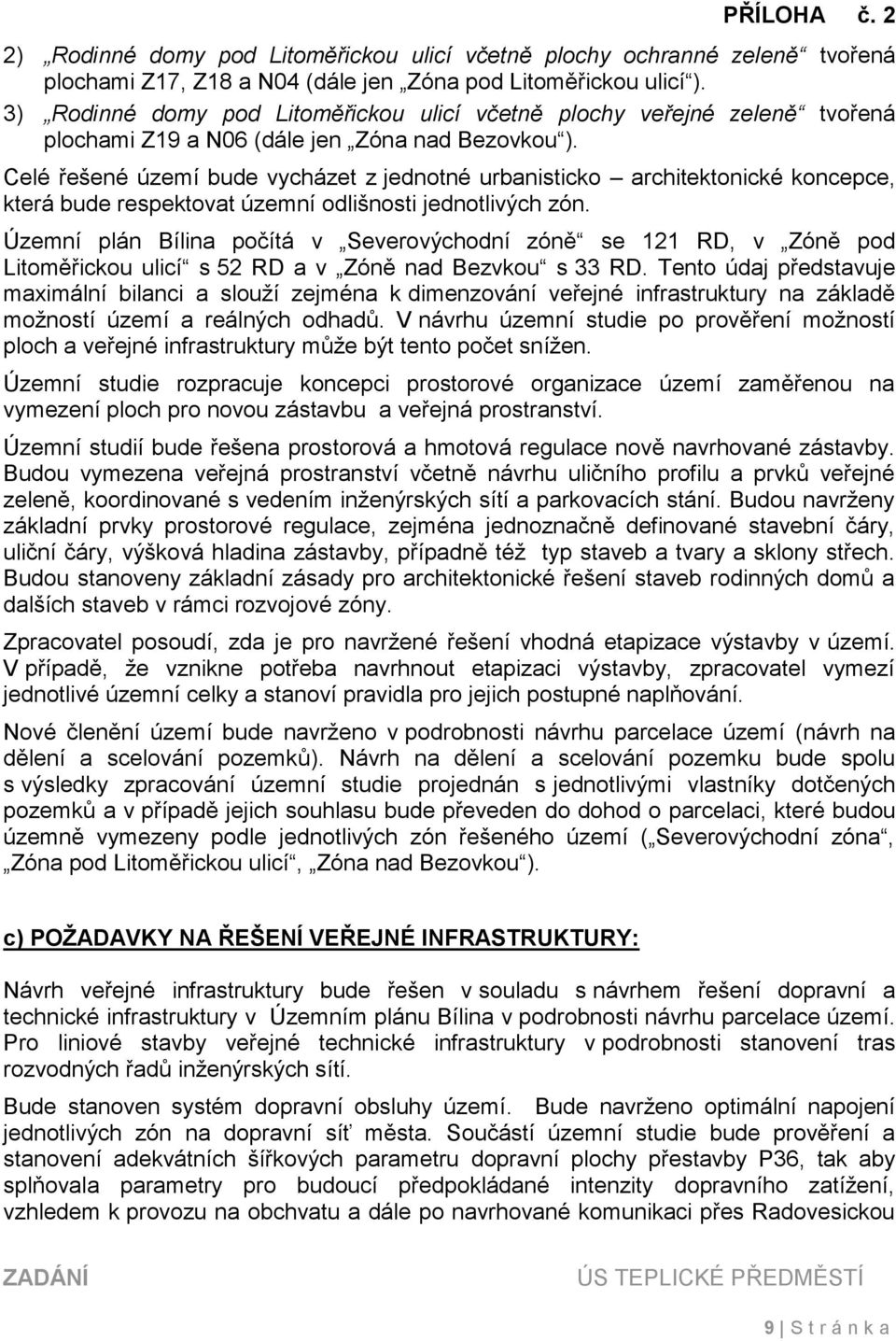

9 2) Rodinné domy pod Litoměřickou ulicí včetně plochy ochranné zeleně tvořená plochami Z17, Z18 a N04 (dále jen Zóna pod Litoměřickou ulicí ). 3) Rodinné domy pod Litoměřickou ulicí včetně plochy veřejné zeleně tvořená plochami Z19 a N06 (dále jen Zóna nad Bezovkou ). Celé řešené území bude vycházet z jednotné urbanisticko architektonické koncepce, která bude respektovat územní odlišnosti jednotlivých zón. Územní plán Bílina počítá v Severovýchodní zóně se 121 RD, v Zóně pod Litoměřickou ulicí s 52 RD a v Zóně nad Bezvkou s 33 RD. Tento údaj představuje maximální bilanci a slouží zejména k dimenzování veřejné infrastruktury na základě možností území a reálných odhadů. V návrhu územní studie po prověření možností ploch a veřejné infrastruktury může být tento počet snížen. Územní studie rozpracuje koncepci prostorové organizace území zaměřenou na vymezení ploch pro novou zástavbu a veřejná prostranství. Územní studií bude řešena prostorová a hmotová regulace nově navrhované zástavby. Budou vymezena veřejná prostranství včetně návrhu uličního profilu a prvků veřejné zeleně, koordinované s vedením inženýrských sítí a parkovacích stání. Budou navrženy základní prvky prostorové regulace, zejména jednoznačně definované stavební čáry, uliční čáry, výšková hladina zástavby, případně též typ staveb a tvary a sklony střech. Budou stanoveny základní zásady pro architektonické řešení staveb rodinných domů a dalších staveb v rámci rozvojové zóny. Zpracovatel posoudí, zda je pro navržené řešení vhodná etapizace výstavby v území. V případě, že vznikne potřeba navrhnout etapizaci výstavby, zpracovatel vymezí jednotlivé územní celky a stanoví pravidla pro jejich postupné naplňování. Nové členění území bude navrženo v podrobnosti návrhu parcelace území (návrh na dělení a scelování pozemků). Návrh na dělení a scelování pozemku bude spolu s výsledky zpracování územní studie projednán s jednotlivými vlastníky dotčených pozemků a v případě jejich souhlasu bude převeden do dohod o parcelaci, které budou územně vymezeny podle jednotlivých zón řešeného území ( Severovýchodní zóna, Zóna pod Litoměřickou ulicí, Zóna nad Bezovkou ). c) POŽADAVKY NA ŘEŠENÍ VEŘEJNÉ INFRASTRUKTURY: Návrh veřejné infrastruktury bude řešen v souladu s návrhem řešení dopravní a technické infrastruktury v Územním plánu Bílina v podrobnosti návrhu parcelace území. Pro liniové stavby veřejné technické infrastruktury v podrobnosti stanovení tras rozvodných řadů inženýrských sítí. Bude stanoven systém dopravní obsluhy území. Bude navrženo optimální napojení jednotlivých zón na dopravní síť města. Součástí územní studie bude prověření a stanovení adekvátních šířkových parametru dopravní plochy přestavby P36, tak aby splňovala parametry pro budoucí předpokládané intenzity dopravního zatížení, vzhledem k provozu na obchvatu a dále po navrhované komunikaci přes Radovesickou 9 S t r á n k a

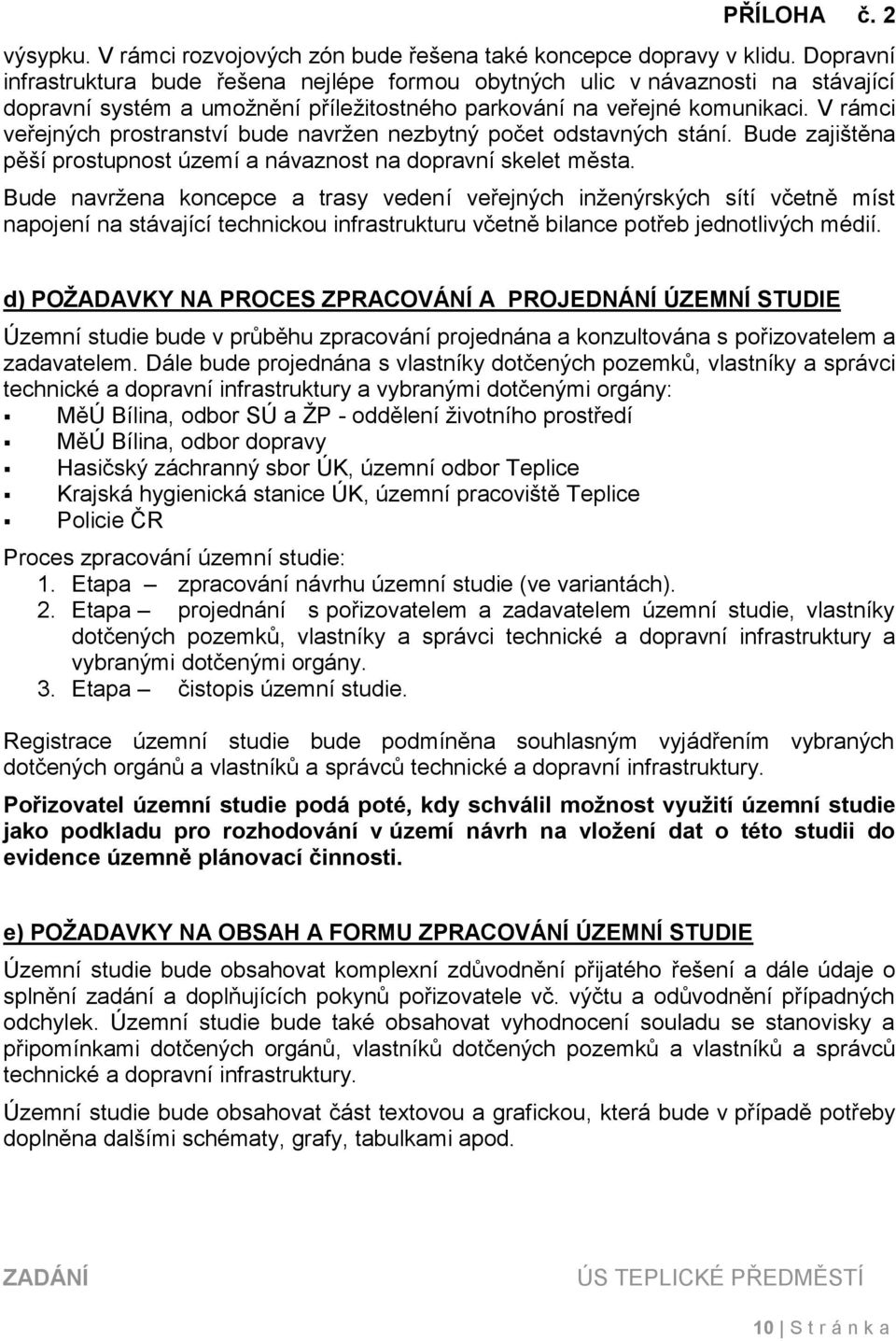

10 výsypku. V rámci rozvojových zón bude řešena také koncepce dopravy v klidu. Dopravní infrastruktura bude řešena nejlépe formou obytných ulic v návaznosti na stávající dopravní systém a umožnění příležitostného parkování na veřejné komunikaci. V rámci veřejných prostranství bude navržen nezbytný počet odstavných stání. Bude zajištěna pěší prostupnost území a návaznost na dopravní skelet města. Bude navržena koncepce a trasy vedení veřejných inženýrských sítí včetně míst napojení na stávající technickou infrastrukturu včetně bilance potřeb jednotlivých médií. d) POŽADAVKY NA PROCES ZPRACOVÁNÍ A PROJEDNÁNÍ ÚZEMNÍ STUDIE Územní studie bude v průběhu zpracování projednána a konzultována s pořizovatelem a zadavatelem. Dále bude projednána s vlastníky dotčených pozemků, vlastníky a správci technické a dopravní infrastruktury a vybranými dotčenými orgány: MěÚ Bílina, odbor SÚ a ŽP - oddělení životního prostředí MěÚ Bílina, odbor dopravy Hasičský záchranný sbor ÚK, územní odbor Teplice Krajská hygienická stanice ÚK, územní pracoviště Teplice Policie ČR Proces zpracování územní studie: 1. Etapa zpracování návrhu územní studie (ve variantách). 2. Etapa projednání s pořizovatelem a zadavatelem územní studie, vlastníky dotčených pozemků, vlastníky a správci technické a dopravní infrastruktury a vybranými dotčenými orgány. 3. Etapa čistopis územní studie. Registrace územní studie bude podmíněna souhlasným vyjádřením vybraných dotčených orgánů a vlastníků a správců technické a dopravní infrastruktury. Pořizovatel územní studie podá poté, kdy schválil možnost využití územní studie jako podkladu pro rozhodování v území návrh na vložení dat o této studii do evidence územně plánovací činnosti. e) POŽADAVKY NA OBSAH A FORMU ZPRACOVÁNÍ ÚZEMNÍ STUDIE Územní studie bude obsahovat komplexní zdůvodnění přijatého řešení a dále údaje o splnění zadání a doplňujících pokynů pořizovatele vč. výčtu a odůvodnění případných odchylek. Územní studie bude také obsahovat vyhodnocení souladu se stanovisky a připomínkami dotčených orgánů, vlastníků dotčených pozemků a vlastníků a správců technické a dopravní infrastruktury. Územní studie bude obsahovat část textovou a grafickou, která bude v případě potřeby doplněna dalšími schématy, grafy, tabulkami apod. 10 S t r á n k a

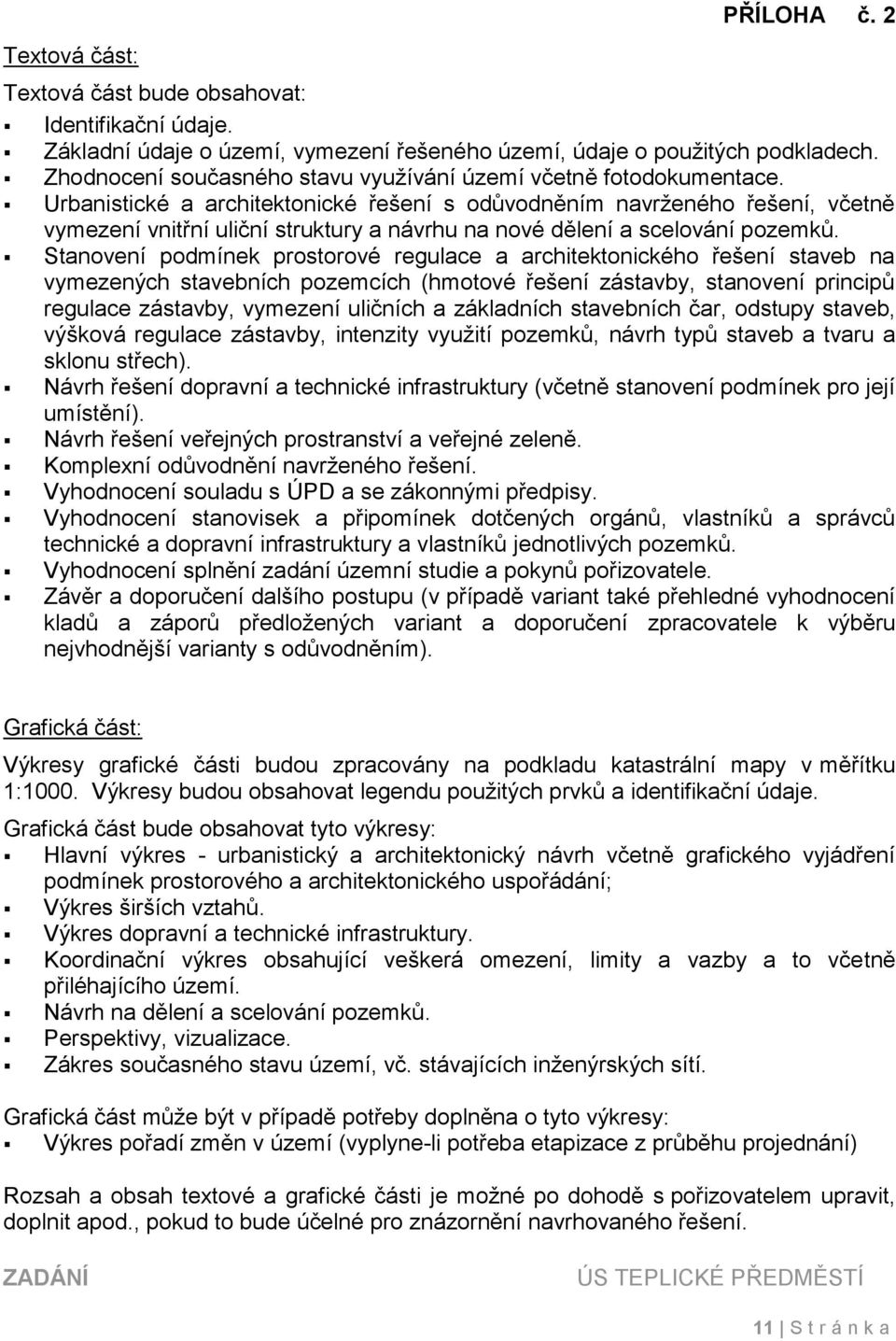

11 Textová část: PŘÍLOHA č. 2 Textová část bude obsahovat: Identifikační údaje. Základní údaje o území, vymezení řešeného území, údaje o použitých podkladech. Zhodnocení současného stavu využívání území včetně fotodokumentace. Urbanistické a architektonické řešení s odůvodněním navrženého řešení, včetně vymezení vnitřní uliční struktury a návrhu na nové dělení a scelování pozemků. Stanovení podmínek prostorové regulace a architektonického řešení staveb na vymezených stavebních pozemcích (hmotové řešení zástavby, stanovení principů regulace zástavby, vymezení uličních a základních stavebních čar, odstupy staveb, výšková regulace zástavby, intenzity využití pozemků, návrh typů staveb a tvaru a sklonu střech). Návrh řešení dopravní a technické infrastruktury (včetně stanovení podmínek pro její umístění). Návrh řešení veřejných prostranství a veřejné zeleně. Komplexní odůvodnění navrženého řešení. Vyhodnocení souladu s ÚPD a se zákonnými předpisy. Vyhodnocení stanovisek a připomínek dotčených orgánů, vlastníků a správců technické a dopravní infrastruktury a vlastníků jednotlivých pozemků. Vyhodnocení splnění zadání územní studie a pokynů pořizovatele. Závěr a doporučení dalšího postupu (v případě variant také přehledné vyhodnocení kladů a záporů předložených variant a doporučení zpracovatele k výběru nejvhodnější varianty s odůvodněním). Grafická část: Výkresy grafické části budou zpracovány na podkladu katastrální mapy v měřítku 1:1000. Výkresy budou obsahovat legendu použitých prvků a identifikační údaje. Grafická část bude obsahovat tyto výkresy: Hlavní výkres - urbanistický a architektonický návrh včetně grafického vyjádření podmínek prostorového a architektonického uspořádání; Výkres širších vztahů. Výkres dopravní a technické infrastruktury. Koordinační výkres obsahující veškerá omezení, limity a vazby a to včetně přiléhajícího území. Návrh na dělení a scelování pozemků. Perspektivy, vizualizace. Zákres současného stavu území, vč. stávajících inženýrských sítí. Grafická část může být v případě potřeby doplněna o tyto výkresy: Výkres pořadí změn v území (vyplyne-li potřeba etapizace z průběhu projednání) Rozsah a obsah textové a grafické části je možné po dohodě s pořizovatelem upravit, doplnit apod., pokud to bude účelné pro znázornění navrhovaného řešení. 11 S t r á n k a

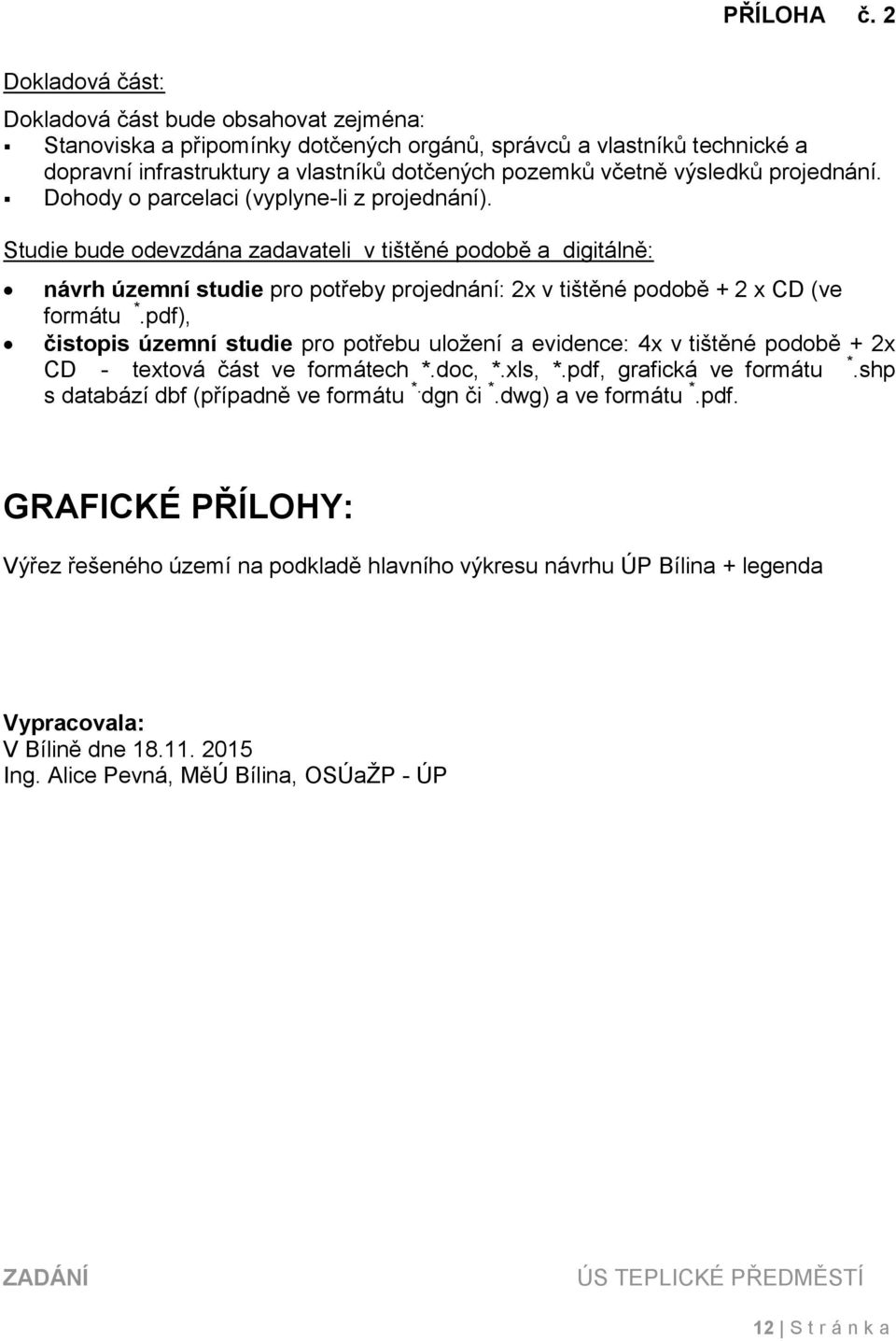

12 Dokladová část: Dokladová část bude obsahovat zejména: Stanoviska a připomínky dotčených orgánů, správců a vlastníků technické a dopravní infrastruktury a vlastníků dotčených pozemků včetně výsledků projednání. Dohody o parcelaci (vyplyne-li z projednání). Studie bude odevzdána zadavateli v tištěné podobě a digitálně: návrh územní studie pro potřeby projednání: 2x v tištěné podobě + 2 x CD (ve formátu *.pdf), čistopis územní studie pro potřebu uložení a evidence: 4x v tištěné podobě + 2x CD - textová část ve formátech *.doc, *.xls, *.pdf, grafická ve formátu *.shp s databází dbf (případně ve formátu *. dgn či *.dwg) a ve formátu *.pdf. GRAFICKÉ PŘÍLOHY: Výřez řešeného území na podkladě hlavního výkresu návrhu ÚP Bílina + legenda Vypracovala: V Bílině dne Ing. Alice Pevná, MěÚ Bílina, OSÚaŽP - ÚP 12 S t r á n k a
