LUXOMAT Schémata pro elektromontéry a projektanty
|
|
- Radek Slavík
- před 8 lety
- Počet zobrazení:
Transkript

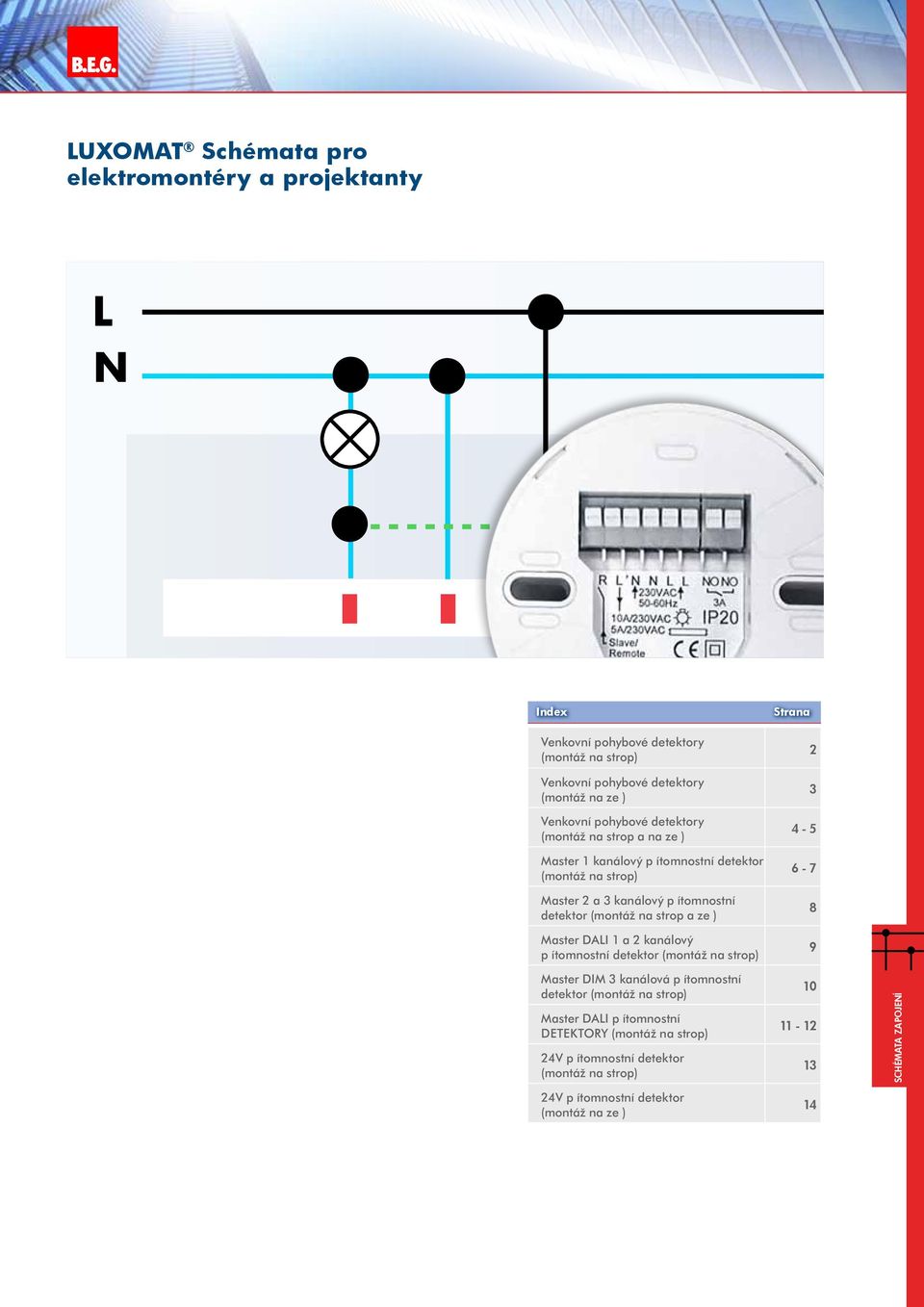

1 B.E.G. UXOMAT UXOMAT Schémata pro elektromontéry a projektanty Index Venkovní pohybové detektory (montáž na strop) Venkovní pohybové detektory (montáž na zeď) Venkovní pohybové detektory (montáž na strop a na zeď) Master 1 kanálový přítomnostní detektor (montáž na strop) Master 2 a 3 kanálový přítomnostní detektor (montáž na strop a zeď) Master DAI 1 a 2 kanálový přítomnostní detektor (montáž na strop) Strana Master DIM 3 kanálová přítomnostní detektor (montáž na strop) Master DAI přítomnostní DETEKTOY (montáž na strop) 24V přítomnostní detektor (montáž na strop) 24V přítomnostní detektor (montáž na zeď)

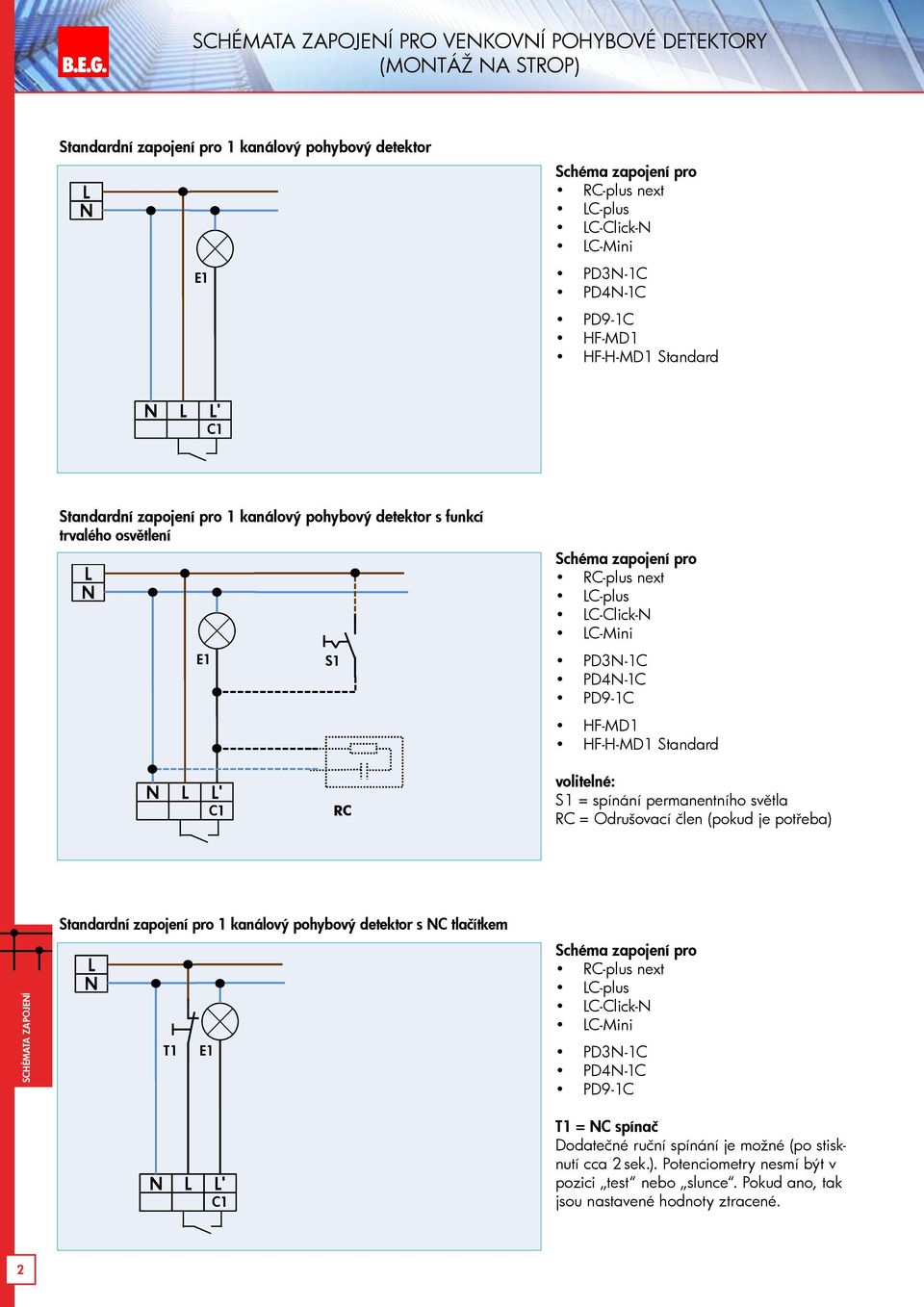

2 B.E.G. UXOMAT SCHÉMATA zapojení pro venkovní pohybové detektory (montáž na strop) Standardní zapojení pro 1 kanálový pohybový detektor C-plus next C-plus C-Click- C-Mini PD3-1C PD4-1C PD9-1C HF-MD1 HF-H-MD1 Standard Standardní zapojení pro 1 kanálový pohybový detektor s funkcí trvalého osvětlení S1 C-plus next C-plus C-Click- C-Mini PD3-1C PD4-1C PD9-1C HF-MD1 HF-H-MD1 Standard : S1 = spínání permanentního světla C = Odrušovací člen (pokud je potřeba) 2 Standardní zapojení pro 1 kanálový pohybový detektor s C tlačítkem C-plus next C-plus C-Click- C-Mini PD3-1C PD4-1C PD9-1C = C spínač Dodatečné ruční spínání je možné (po stisknutí cca 2 sek.). Potenciometry nesmí být v pozici test nebo slunce. Pokud ano, tak jsou nastavené hodnoty ztracené.

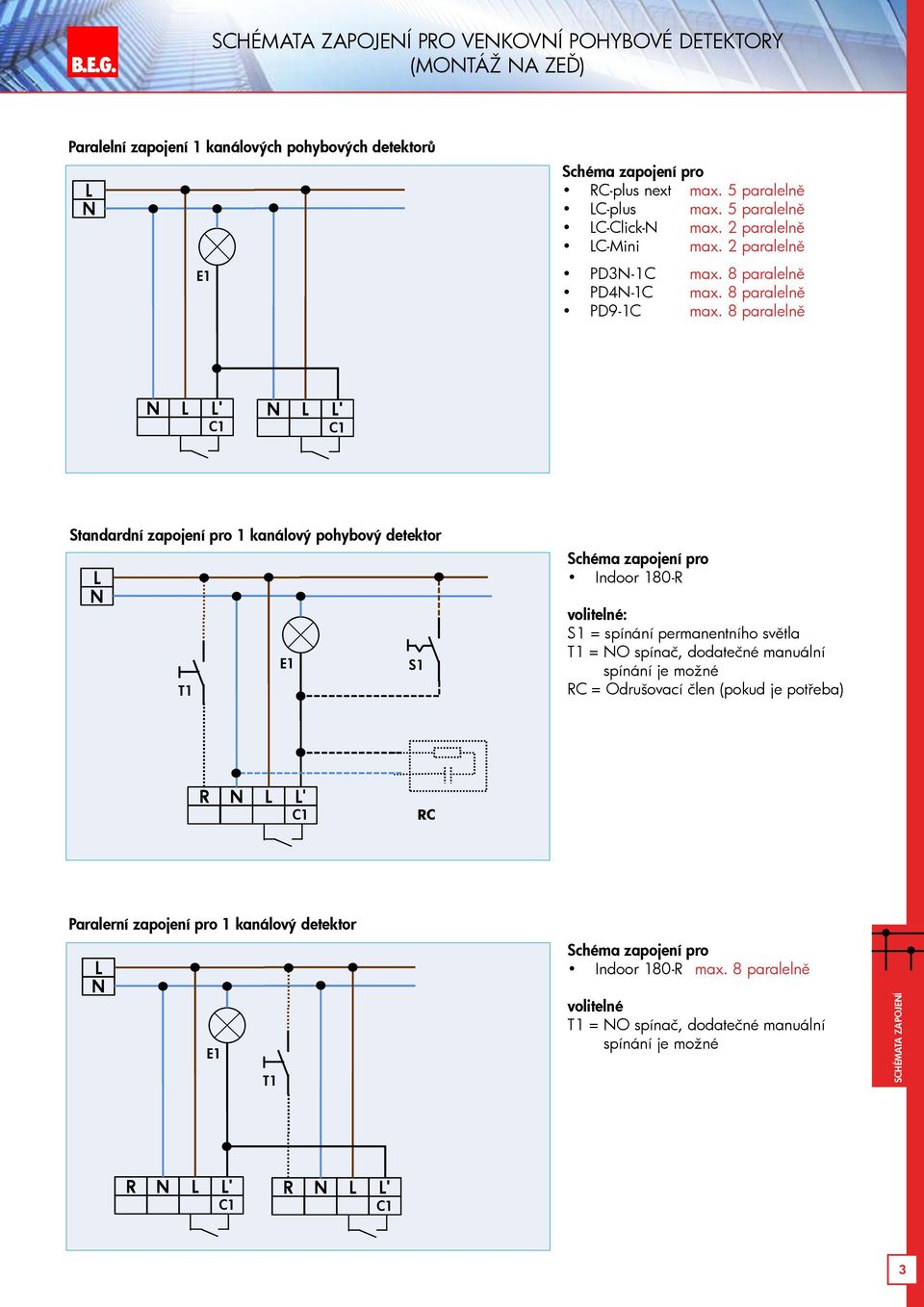

3 B.E.G. UXOMAT SchémaTA zapojení pro venkovní pohybové detektory (montáž na zeď) Paralelní zapojení 1 kanálových pohybových detektorů C-plus next max. 5 paralelně C-plus max. 5 paralelně C-Click- max. 2 paralelně C-Mini max. 2 paralelně PD3-1C max. 8 paralelně PD4-1C max. 8 paralelně PD9-1C max. 8 paralelně Standardní zapojení pro 1 kanálový pohybový detektor S1 Indoor 180- : S1 = spínání permanentního světla = O spínač, dodatečné manuální spínání je možné C = Odrušovací člen (pokud je potřeba) Paralerní zapojení pro 1 kanálový detektor Indoor 180- max. 8 paralelně = no spínač, dodatečné manuální spínání je možné 3

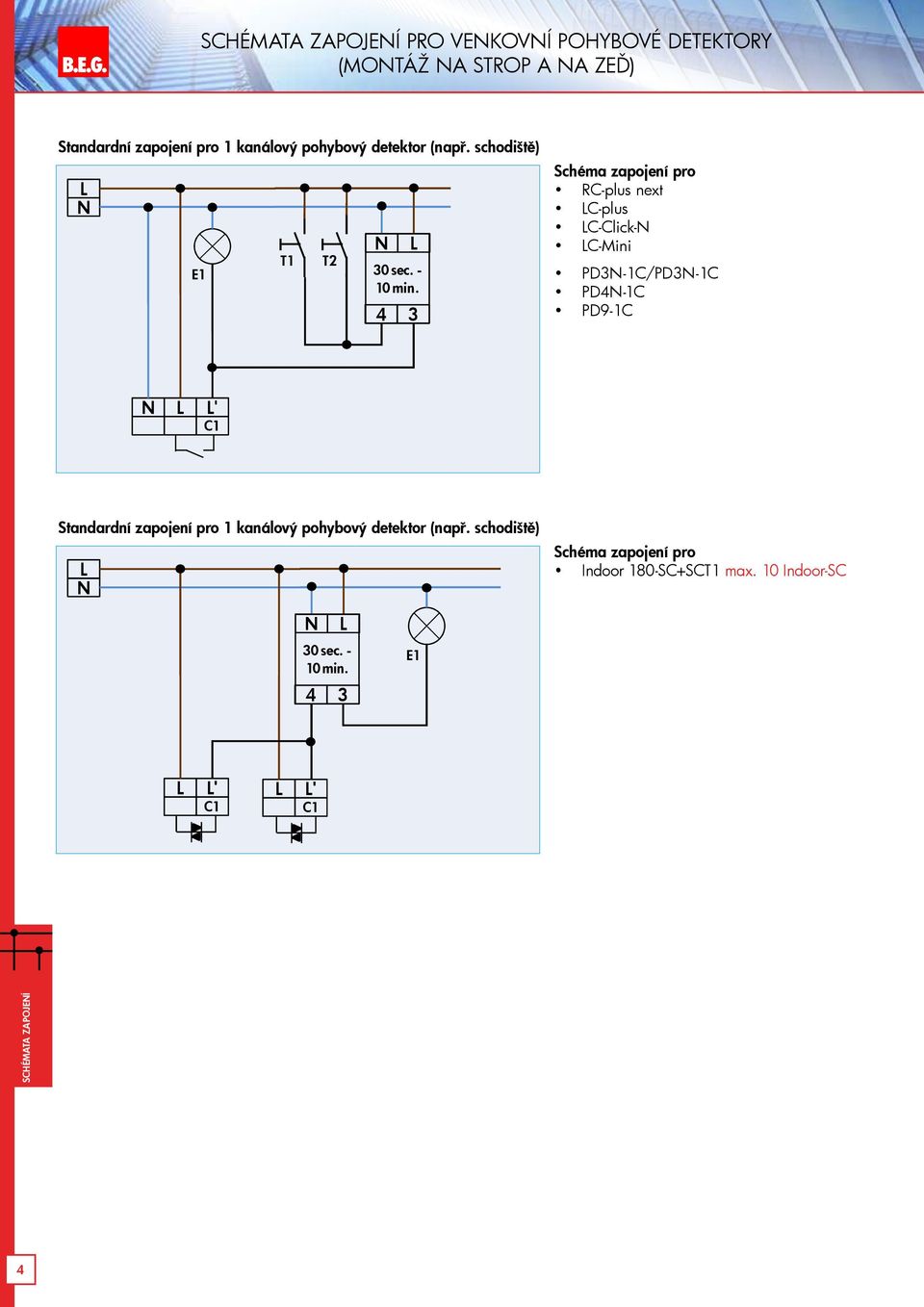

4 B.E.G. UXOMAT SchémaTA zapojení pro venkovní pohybové detektory (montáž na strop a na zeď) Standardní zapojení pro 1 kanálový pohybový detektor (např. schodiště) T2 30 sec. 10 min. 4 3 C-plus next C-plus C-Click- C-Mini PD3-1C/PD3-1C PD4-1C PD9-1C Standardní zapojení pro 1 kanálový pohybový detektor (např. schodiště) Indoor 180-SC+SC max. 10 Indoor-SC 30 sec. 10 min

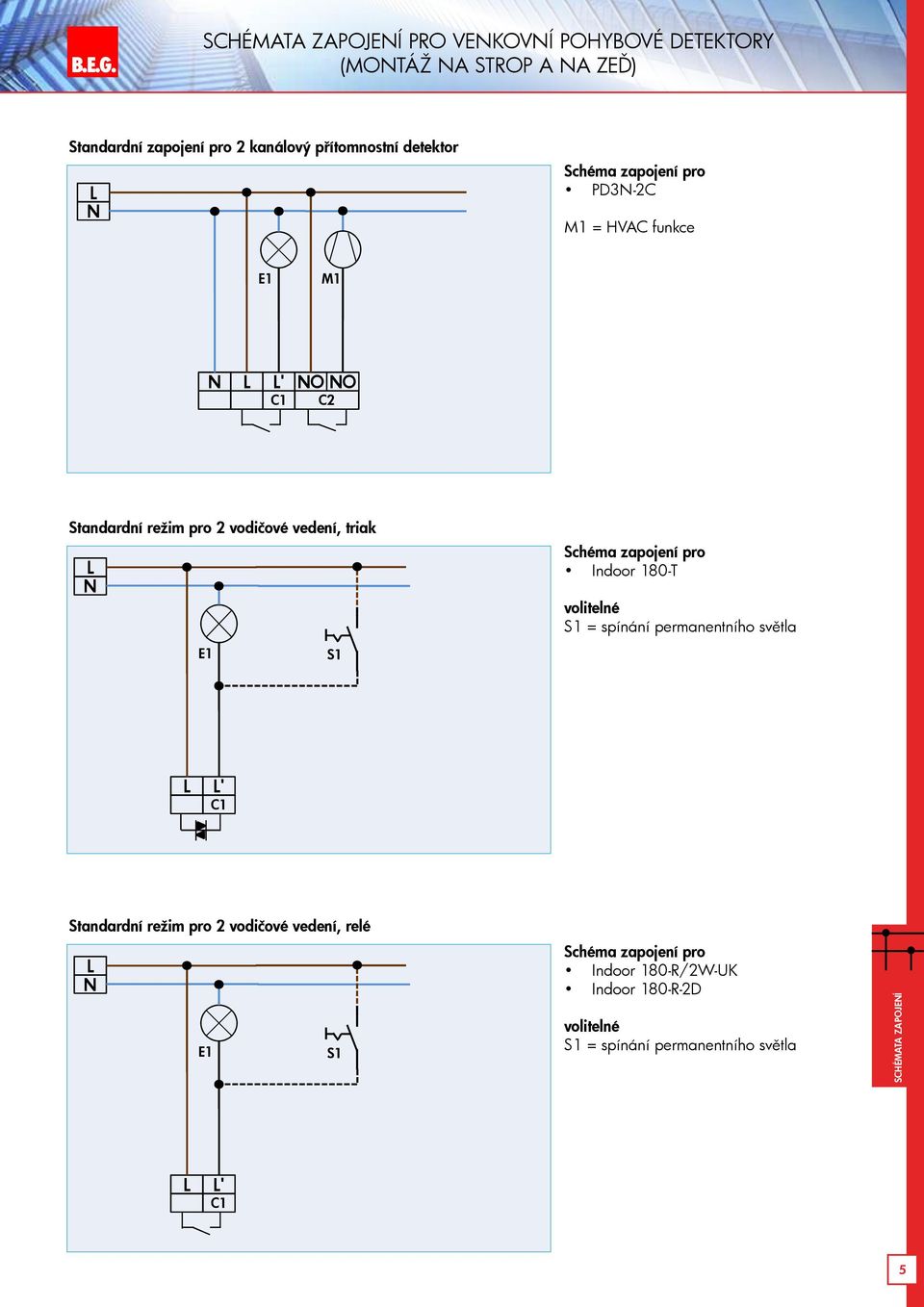

5 B.E.G. UXOMAT SchémaTA zapojení pro venkovní pohybové detektory (montáž na strop a na zeď) Standardní zapojení pro 2 kanálový přítomnostní detektor PD3-2C M1 = HVAC funkce M1 O O C2 Standardní režim pro 2 vodičové vedení, triak S1 Indoor 180-T S1 = spínání permanentního světla Standardní režim pro 2 vodičové vedení, relé S1 Indoor 180-/2W-UK Indoor D S1 = spínání permanentního světla 5

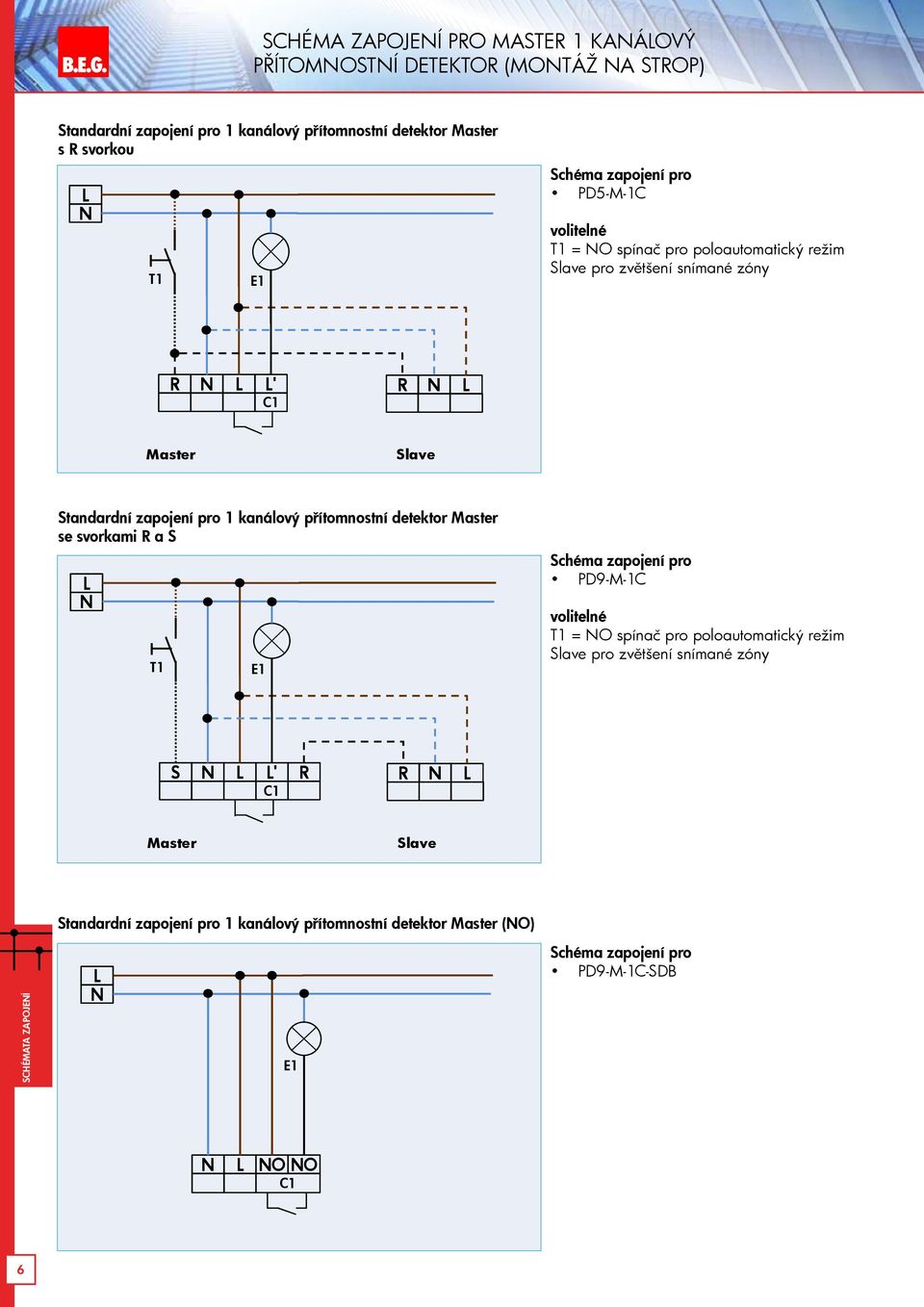

6 B.E.G. UXOMAT Master 1 kanálový přítomnostní detektor (montáž na strop) Standardní zapojení pro 1 kanálový přítomnostní detektor Master s svorkou PD5-M-1C = O spínač pro poloautomatický režim Standardní zapojení pro 1 kanálový přítomnostní detektor Master se svorkami a S PD9-M-1C = O spínač pro poloautomatický režim S Standardní zapojení pro 1 kanálový přítomnostní detektor Master (O) PD9-M-1C-SDB 6

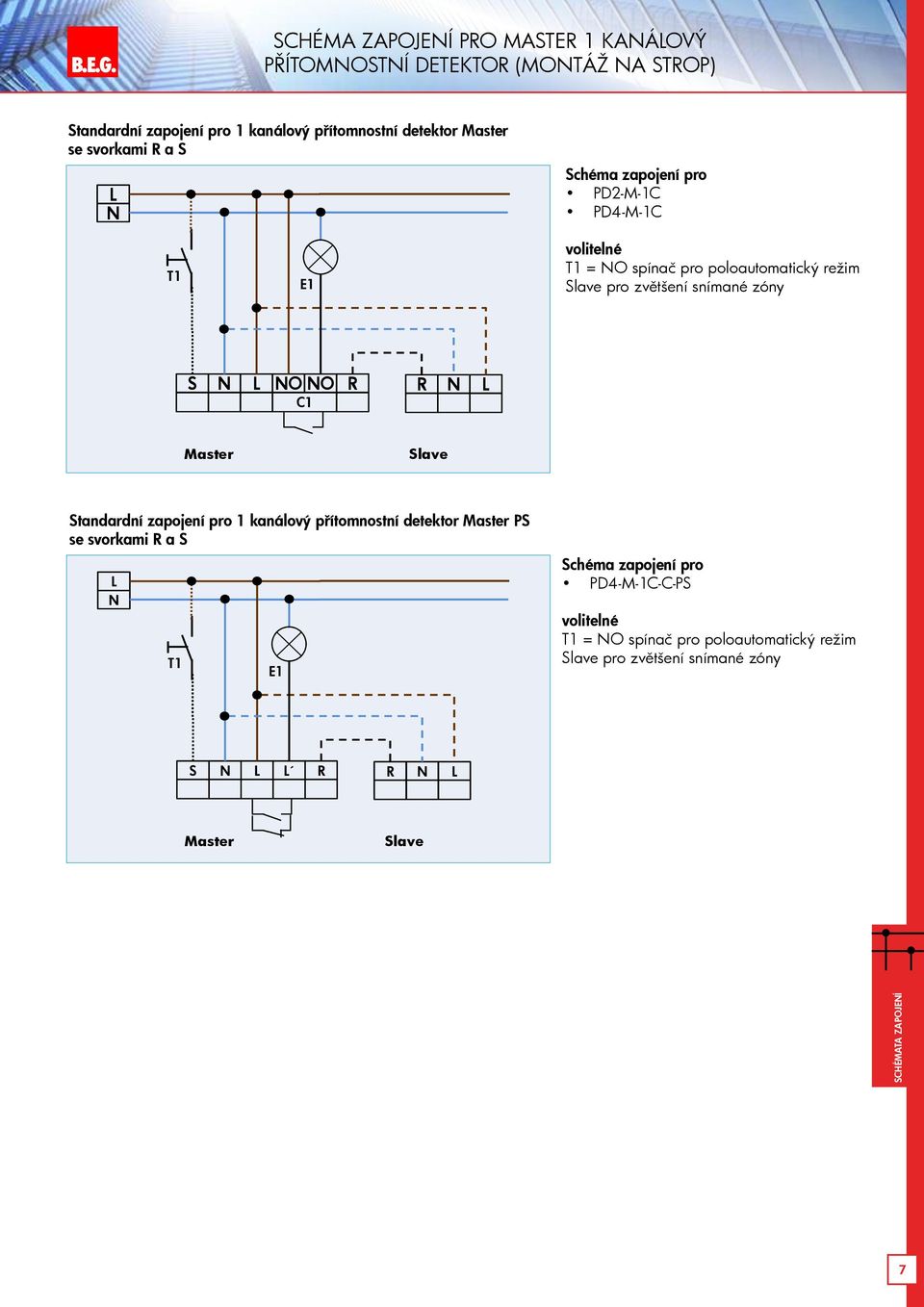

7 B.E.G. UXOMAT Master 1 kanálový přítomnostní detektor (montáž na strop) Standardní zapojení pro 1 kanálový přítomnostní detektor Master se svorkami a S PD2-M-1C PD4-M-1C = O spínač pro poloautomatický režim Standardní zapojení pro 1 kanálový přítomnostní detektor Master PS se svorkami a S PD4-M-1C-C-PS = O spínač pro poloautomatický režim 7

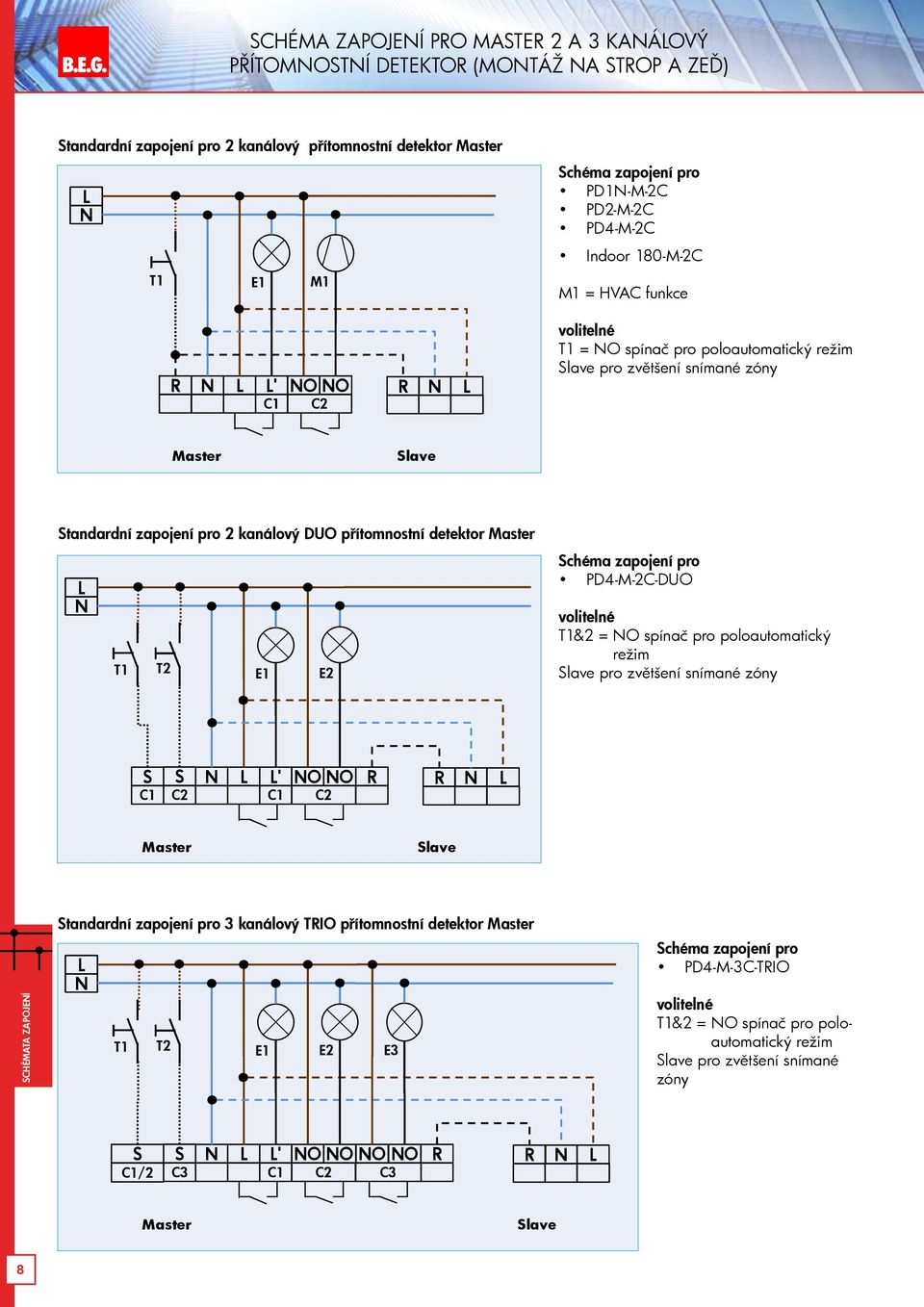

8 B.E.G. UXOMAT Master 2 a 3 kanálový přítomnostní detektor (montáž na strop a zeď) Standardní zapojení pro 2 kanálový přítomnostní detektor Master M1 PD1-M-2C PD2-M-2C PD4-M-2C Indoor 180-M-2C M1 = HVAC funkce O O C2 = O spínač pro poloautomatický režim Standardní zapojení pro 2 kanálový DUO přítomnostní detektor Master T2 E2 PD4-M-2C-DUO &2 = O spínač pro poloautomatický režim S S C2 O O C2 Standardní zapojení pro 3 kanálový TIO přítomnostní detektor Master T2 E2 E3 PD4-M-3C-TIO &2 = O spínač pro poloautomatický režim Slave pro zvětšení snímané zóny 8 S /2 S C3 O O O O C2 C3

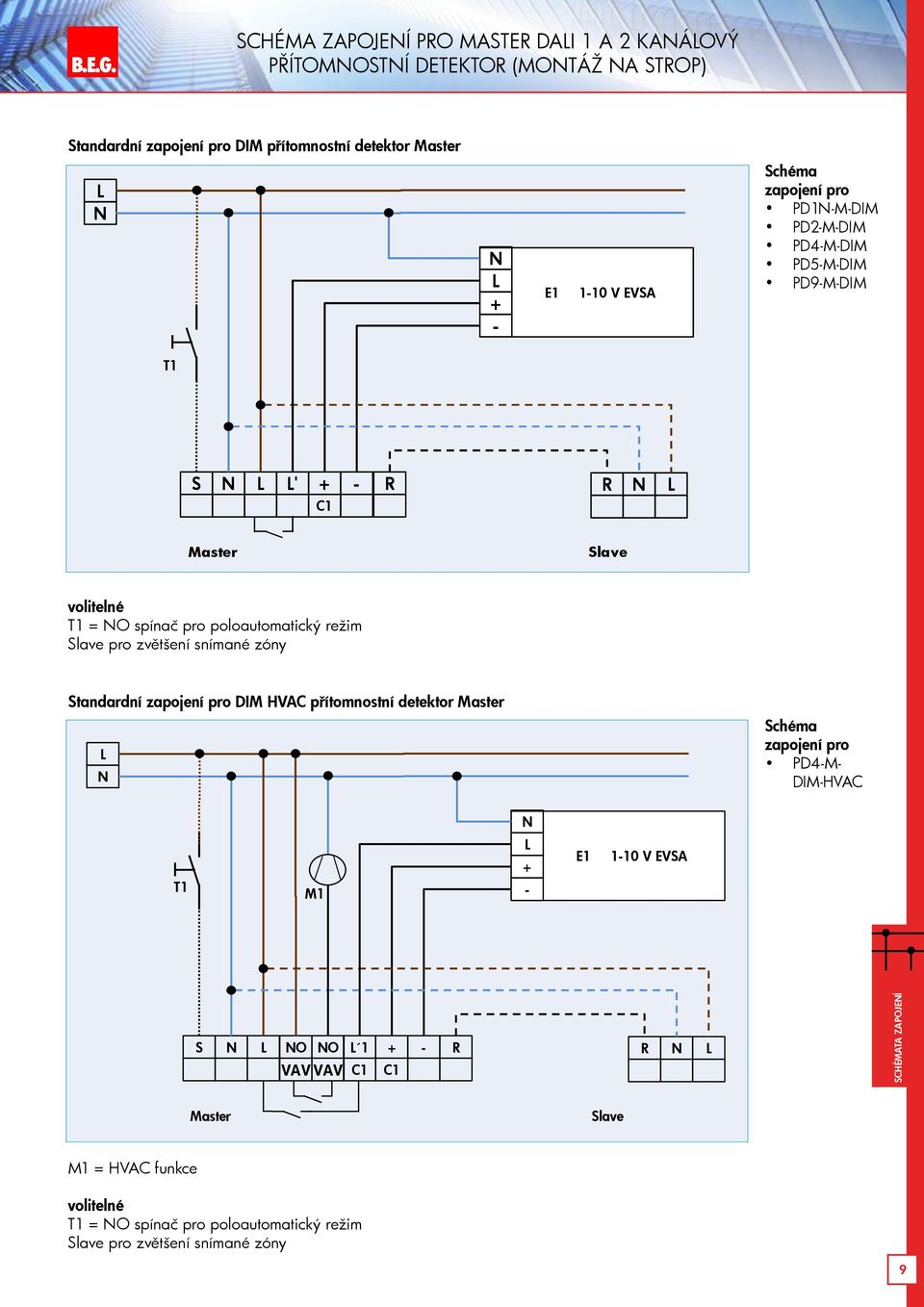

9 B.E.G. UXOMAT Master DAI 1 a 2 kanálový přítomnostní detektor (montáž na strop) Standardní zapojení pro DIM přítomnostní detektor Master V EVSA Schéma zapojení pro PD1-M-DIM PD2-M-DIM PD4-M-DIM PD5-M-DIM PD9-M-DIM S + = O spínač pro poloautomatický režim Standardní zapojení pro DIM HVAC přítomnostní detektor Master Schéma zapojení pro PD4-M-DIM-HK PD4-M- DIM-HVAC M V EVSA S O O VAV VAV Master Slave M1 = HK Funktion optional = O Taster für Halbautom Slave zur Erweiterung des Erfa Übersicht M1 = HVAC funkce = O spínač pro poloautomatický režim 9

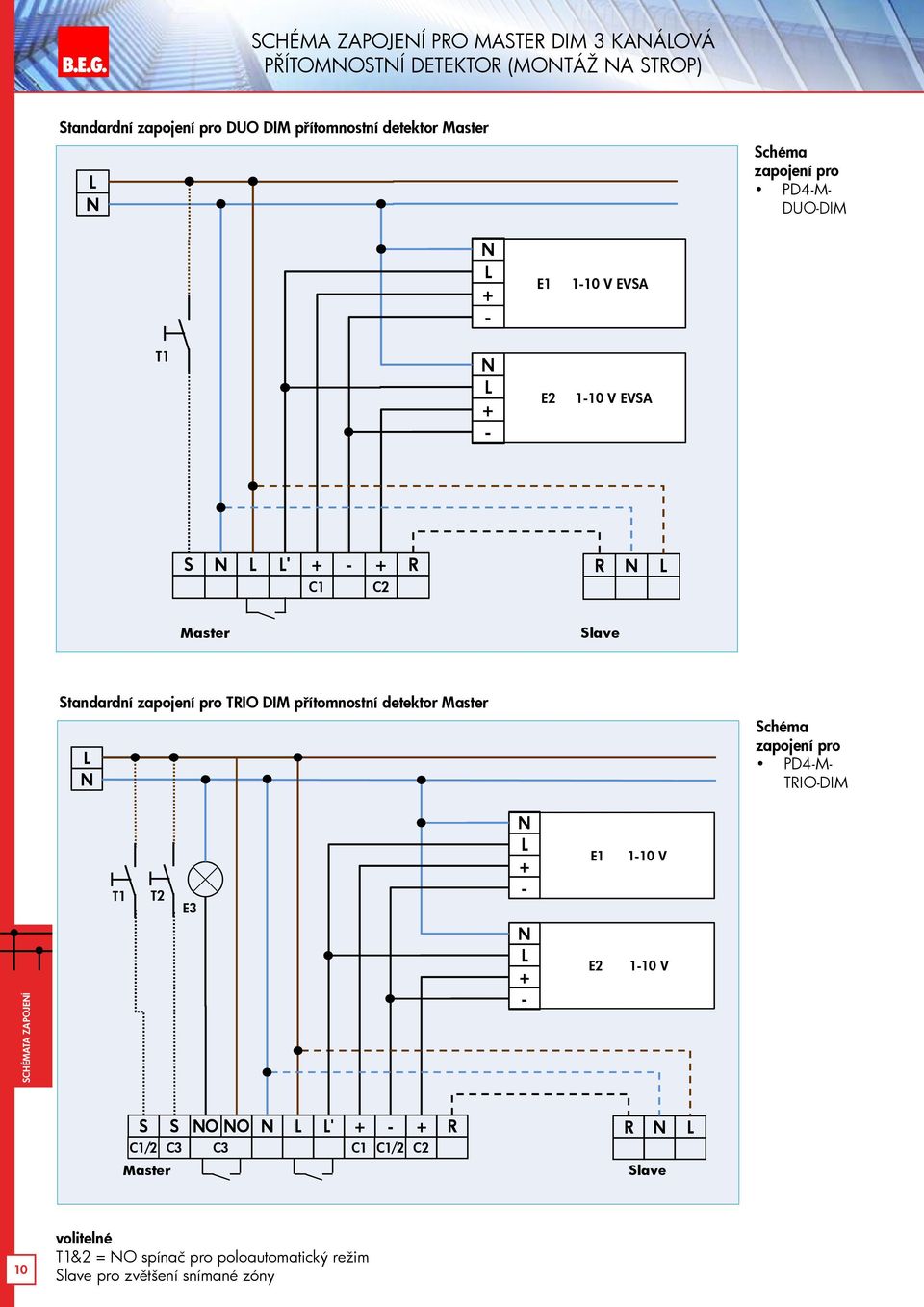

10 B.E.G. UXOMAT Master DIM 3 kanálová přítomnostní detektor (montáž na strop) Standardní zapojení pro DUO DIM přítomnostní detektor Master Schéma zapojení pro PD4-M- DUO-DIM V EVSA + E2 110 V EVSA S + + C2 Standardní zapojení pro TIO DIM přítomnostní detektor Master Schéma zapojení pro PD4-M- TIO-DIM T2 E V + E2 110 V S S O O + + /2 C3 C3 /2 C2 10 &2 = O spínač pro poloautomatický režim

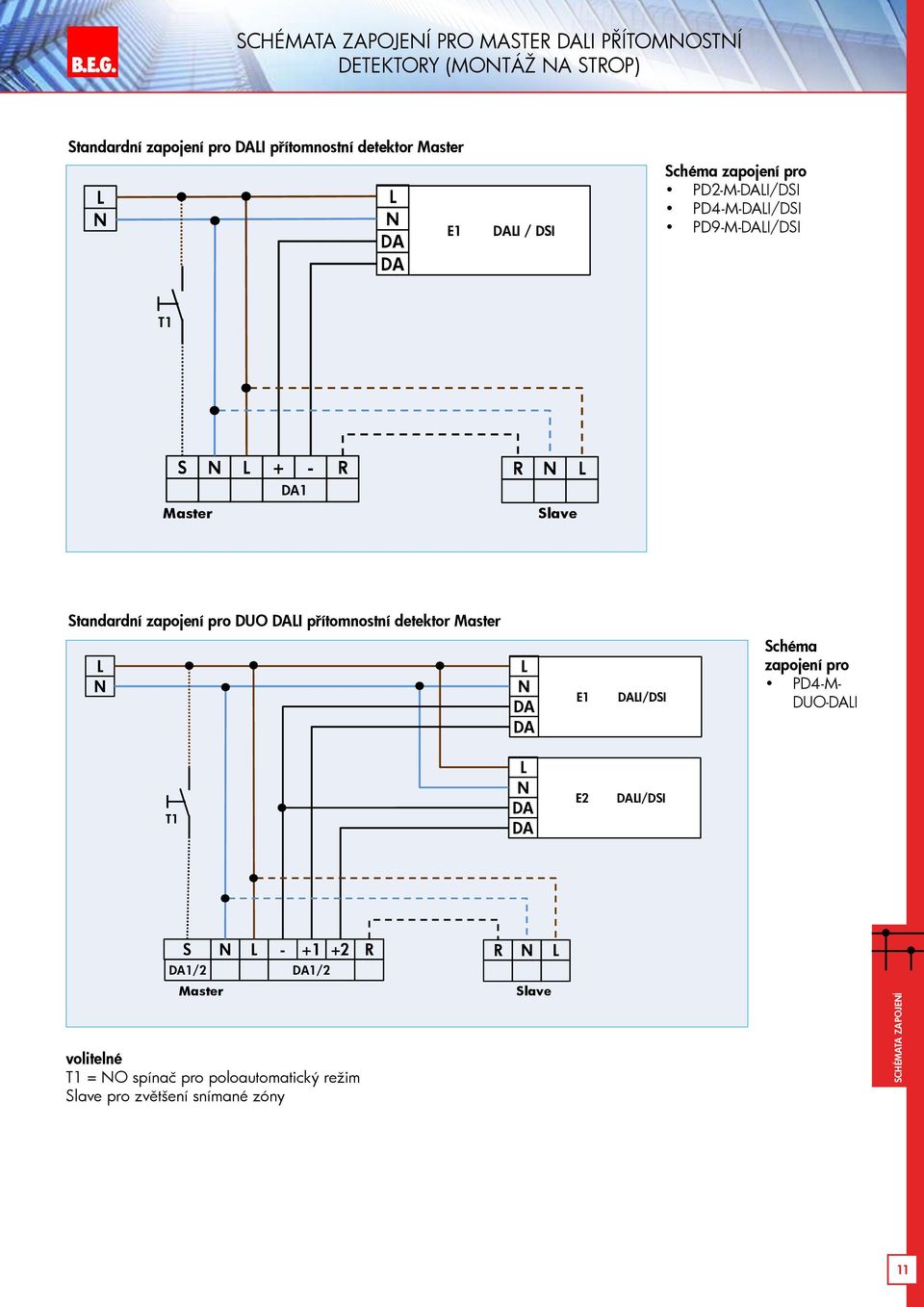

11 B.E.G. UXOMAT SCHÉMATA zapojení pro Master DAI přítomnostní DETEKTOY (montáž na strop) Standardní zapojení pro DAI přítomnostní detektor Master PD2-M-DAI/DSI PD4-M-DAI/DSI PD9-M-DAI/DSI Standardní zapojení pro DUO DAI přítomnostní detektor Master Schéma zapojení pro PD4-M- DUO-DAI = O spínač pro poloautomatický režim 11

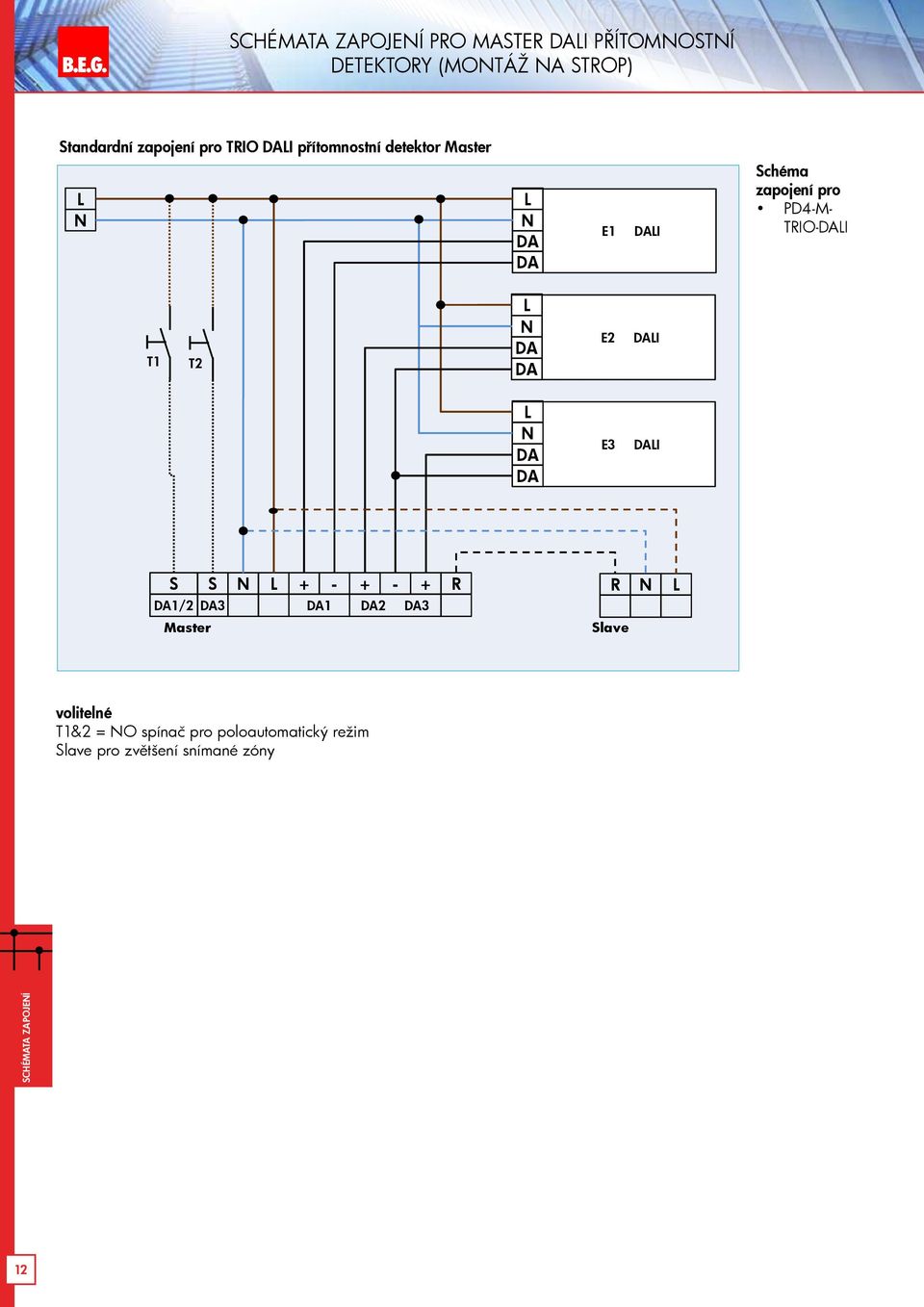

12 B.E.G. UXOMAT SCHÉMATA zapojení pro Master DAI přítomnostní DETEKTOY (montáž na strop) Standardní zapojení pro TIO DAI přítomnostní detektor Master Schéma zapojení pro PD4-M- TIO-DAI &2 = O spínač pro poloautomatický režim 12

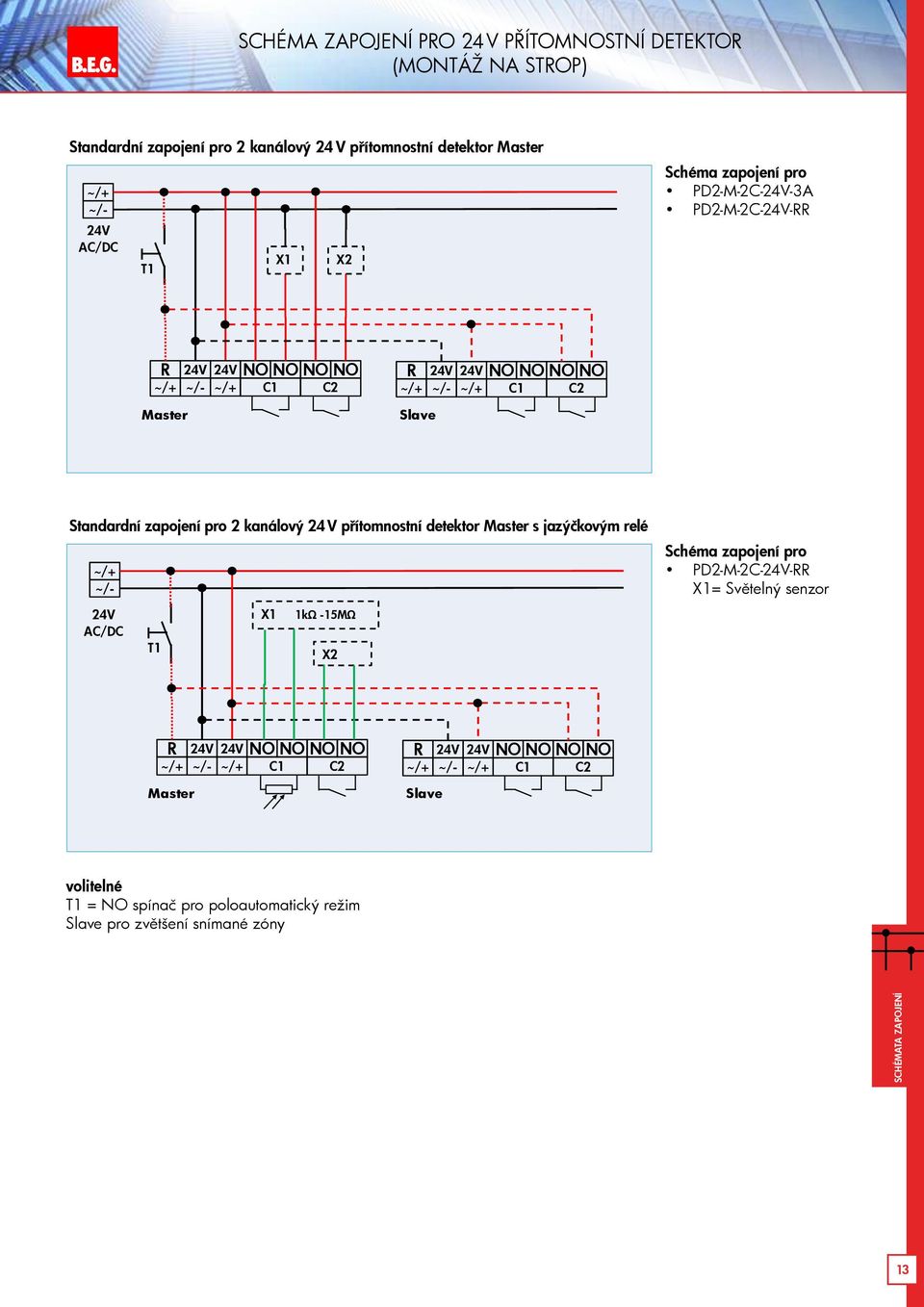

13 B.E.G. UXOMAT 24V přítomnostní detektor (montáž na strop) Standardní zapojení pro 2 kanálový 24 V přítomnostní detektor Master PD2-M-2C-24V-3A PD2-M-2C-24V- Standardní zapojení pro 2 kanálový 24 V přítomnostní detektor Master s jazýčkovým relé ~/+ ~/ 24V AC/DC X1 1k 15M X2 PD2-M-2C-24V- X1= Světelný senzor 24V 24V ~/+ ~/ ~/+ O O O O C2 24V 24V ~/+ ~/ ~/+ O O O O C2 = O spínač pro poloautomatický režim 13

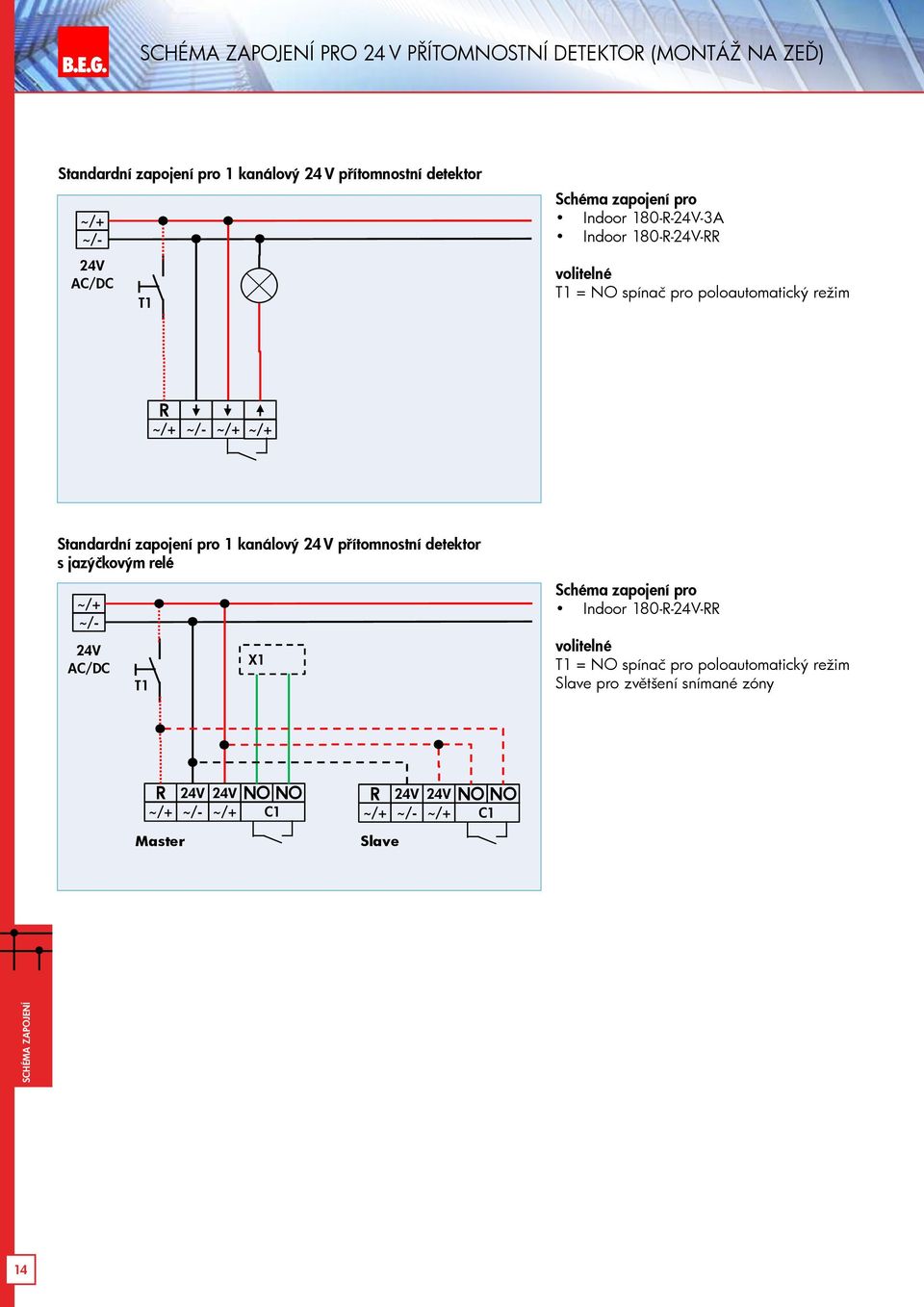

14 Schéma zapojení B.E.G. UXOMAT pro 24 V přítomnostní detektor (montáž na zeď) Standardní zapojení pro 1 kanálový 24 V přítomnostní detektor Indoor V-3A Indoor V- = O spínač pro poloautomatický režim Standardní zapojení pro 1 kanálový 24 V přítomnostní detektor s jazýčkovým relé Indoor V- = O spínač pro poloautomatický režim Schéma zapojení 14
