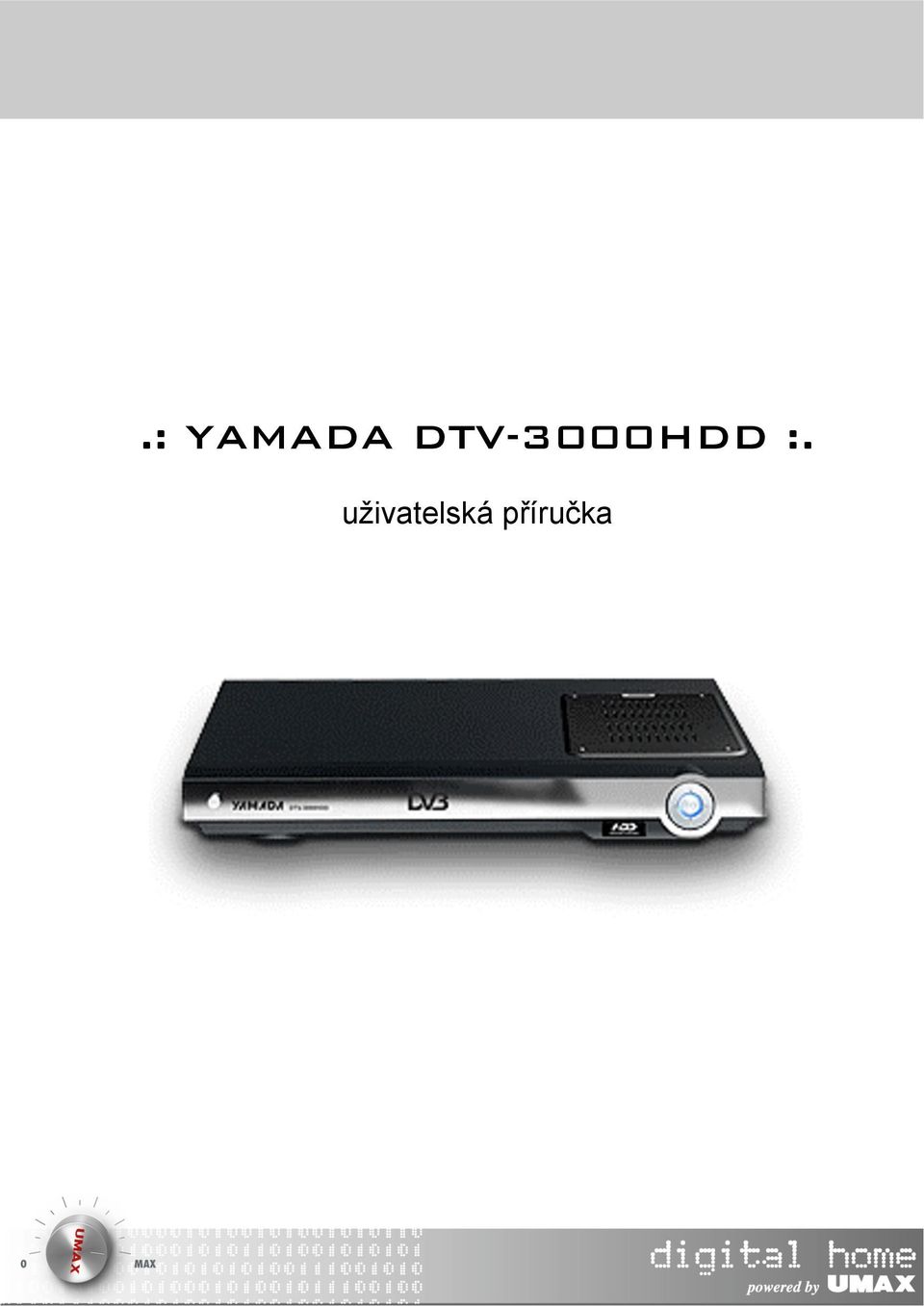

1 .: YAMADA DTV-3000HDD :. uživatelská příručka

2 Děkujeme Vám za zakoupení výrobku společnosti UMAX a doufáme, že budete s tímto výrobkem plně spokojeni. Upozornění: Veškeré údaje a parametry obsažené v tomto manuálu mohou být předmětem změny bez předchozího upozornění. Co je to DVB-T? Pod tímto označením se skrývá technologie pro příjem digitálního pozemního televizního signálu. Tento systém nabízí výrazně vyšší kvalitu obrazu a zvuku, jako i vyšší počet kanálů. Obsah dodávky Při zakoupení výrobku si zkontrolujte obsah dodávky, která musí obsahovat: Přijímač DVB-T YAMADA DVT-3000HDD Dálkový ovladač 2ks tužková baterie, typ AAA A/V kabel Anténní propojka uživatelská příručka Bezpečnost Před prvním použitím přístroje si podrobně prostudujte tento návod a bezpečnostní pokyny. Napájení Tento přístroj může být zapojen pouze do elektrické střídavé sítě V/ Hz. Bezpečnostní pokyny Pro připojení přístroje používejte pouze dodaný napájecí kabel.

3 Nikdy nepoužívejte poškozený elektrický napájecí kabel. V žádném případě nepoužívejte přístroj ve vlhkém a prašném prostředí. Vyvarujte se umístnění přístroje v blízkosti otevřeného ohně nebo jiného zdroje tepelného záření. V případě dlouhodobé odstávky přístroje jej vypněte vypínačem na boční straně. Čištění a údržba Před začátkem čištění přístroje jej vždy odpojte od elektrické sítě. Nikdy nepoužívejte k čištění přístroje tekutiny ani spreje. Pro čištění přístroje používejte pouze suchý měkký antistatický hadřík bez vlasu. Kryt přístroje Nikdy nezakrývejte vrchní stranu přístroje. Zabezpečte posuvný kryt proti dětem, hrozí poškození přístroje nebo nebezpečí jejich úrazu. Oprava přístroje V případě poruchy přístroje svěřte opravu autorizovanému servisu (adresa na V žádném případě se vyvarujte oprav svépomocí v takovém to případě bude přístroj vyjmut ze záruky. Použité baterie Vždy používejte pouze alkalické tužkové baterie typu AAA. Vyvarujte se používání nabíjecích článků. Poznámka: všechny nabídky OSD menu přístroje jsou v anglickém jazyce (výchozí nabídka). Česká verze OSD menu bude k dispozici na stránkách na konci března Veškeré technické údaje a funkce přístroje se mohou měnit bez předchozího upozornění.

4 Popis přístroje Zadní panel přístroje: 1. RF IN: anténní vstup pro TV tuner 2. RF IN: anténní vstup pro TV tuner rekordéru 3. RF LOOP THROUGH: 2x Anténní výstup 4. COAXIAL: výstup digitálního audio signálu - koaxiální 5. VCR SCART: vstup pro připojení DVD přehrávače, popřípadě jiných zařízení 6. TV SCART: výstup pro připojení televizoru 7. CVBS video: výstup pro kompozitní video 8. S-VIDEO: výstup pro S-video 9. AUDIO L/R: výstup pro analogové stereo audio 10. RS-232 PORT: servisní konektor pro aktualizaci softwarového vybavení 11. MAINS CABLE: síťový napájecí kabel Přední panel 1. POWER: tlačítko zapnutí/vypnutí přístroje 2. REMOTE: senzor dálkového ovládání 3. LED DISPAY: informační displej (číslo TV kanálu, hodiny,..) 4. VOL. DOWN: zeslabení hlasitosti 5. CHAN. DOWN: přepínání programů směrem dolů 6. VOLUME UP: zesílení hlasitosti 7. STANDBY: tlačítko zapnutí/vypnutí úsporného režimu 8. CHANNEL UP: přepínání programů směrem nahoru 9. STANDBY IN: LED dioda indikace

5 Možné varianty propojení přístroje DVB-T přijímač + televizor

6 DVB-T přijímač + televizor + DVD přehrávač

7 DVB-T přijímač + televizor + audio zesilovač

8 První zapnutí přístroje Začínáme Před vlastním zapnutím přístroje zkontrolujte správnost zapojení všech kabelů. Nyní stiskněte tlačítko STANDBY na vlastním přístroji nebo dálkovém ovladači. Zapnutí je indikováno LED diodou na přední straně přístroje. Pomocí dálkového ovladače televizoru vyberte kanál AV vstupu, ke kterému je připojen DVB-T přijímač. Na obrazovce televizoru uvidíte okno automatického prohledávání možných televizních stanic v dosahu. Po skončení automatického vyhledávání budou všechny nalezené stanice uloženy do paměti přístroje. Pokud chcete opětovně spustit proceduru automatického vyhledávání postupujte následovně: Na dálkovém ovladači přístroje stiskněte tlačítko MENU V nabídce zvolte položku Channel Setting pomocí směrových šipek na dálkovém ovladači a následně Channel Search. Volbu potvrďte stiskem tlačítka OK. Pomocí směrových šipek vyberte nabídku Search Type - Auto Scan a opět stiskněte tlačítko OK. Následovně se na obrazovce objeví informace o automatické vyhledávání stanic. Poznámka: součástí digitálního pozemního vysílání je i nabídka radiových stanic, které budou zobrazeny a uloženy do programové nabídky přístroje. Upozornění: nikdy nevypínejte přístroj v průběhu automatického hledání stanic, v opačném případě budou všechna nastavení a nalezené stanice ztracena.

9 Roztřídění nalezených stanic sort channels Nabídka Sort Channels slouží k roztřídění a nalezených stanic. Pro vstup do nabídky použijte tlačítko OK. Po stisku tlačítka se zobrazí následující nabídka: Name UP (třídění stanic dle jména směrem nahoru) Name DOWN (třídění stanic dle jména směrem dolů) Potvrzení změny opět provedete pomocí tlačítka OK. Systémová nastavení system setting Tato nabídka slouží k nastavení následujících parametrů: Čas Čas pro vypnutí přístroje Komunikační jazyk Rodičovskou pojistku Nastavení parametrů zvuku a obrazu Nastavení PVR Obnovení výchozího továrního nastavení Nastavení času Stiskněte tlačítko MENU a vyberte položku System Setting pomocí šipek. Výběr potvrďte tlačítkem OK. Následně vyberte položku Time Setting. Nyní můžete nastavit aktuální čas. Nastavení časového pásma Stiskněte tlačítko MENU a vyberte položku System Setting pomocí šipek. Výběr potvrďte tlačítkem OK. V této nabídce vyberte položku Time Setting a následně TimeZone Setting. Pomocí šipek / vyberte požadované časové pásmo. Pro Českou Republiku platí: GMT+1. Výběr potvrďte tlačítkem OK. Poznámka: časové pásmo nemůže být změněno v případě vysílání informaci časovém pásmu v přijímaném Multiplexu.

10 Nastavení vypnutí přístroje sleep timer setting Po otevření nabídky System Setting a výběru položky Time Setting pokračujte položkou SleepTimer setting. Stiskněte tlačítko OK a následně pomocí šipek / / vyberte požadovanou hodnotu pro plánované vypnutí přístroje. Výběr potvrďte tlačítkem OK. Nastavení komunikačního jazyka language setting Pro výběr komunikačního jazyka OSD menu vstupte do systémové nabídky (stejný postup jako v předchozích případech). V současnosti jsou k dispozici pouze západoevropské jazyky česká mutace bude k dispozici později. Majitelé přístrojů bez českého OSD menu budou moci využít bezplatné aktualizace softwaru. Dětská pojistka parental setting Nastavení dětské pojistky slouží k ochraně dětí před TV stanicemi s nevhodným obsahem. Při výběru takové stanice budete vyzváni k zadání PIN kódu. Po vstupu do systémového menu vyberte položku Parental Setting a stiskněte tlačítko OK. Následně budete vyzváni k zadání PIN kódu přístroje (výchozím kódem je: 6666), zadejte jej pomocí číslic na dálkovém ovladači a stiskněte tlačítko OK. Změna výchozího PIN kódu je možná, pouze mějte na paměti, že nový kód musí být čtyřmístný. Nastavení obrazu a zvuku - A/V setting K dosažení maximální kvality obrazu je vhodné optimalizovat parametry v systémovém menu přístroje. Po vstupu do systémového menu pokračujte výběrem nabídky A/V setting. Pod touto nabídkou se ukrývají následující položky: TV Shape výběr formátu televizního obrazu 4:3 nebo 16:9. Tento výběr proveďte v závislosti na připojeném televizoru.

11 Conversion položka výběru zobrazení obrazu: o Full Frame bude zobrazen celý obraz o Pan and Scan obraz bude na televizoru 4:3 zobrazen celý, avšak s černými pruhy nahoře a dole o Letterbox obraz bude oříznut do formátu 4:3. Standard výběr televizní normy PAL nebo NTSC. Výběr proveďte dle toho, kterou normu podporuje Váš televizor. Video Output výběr formátu TV signálu. RGB formát je použitelný pouze na televizorech s jeho podporou. Většina televizorů podporuje formát CVBS. Bright & Contrast, Saturation nastavení jasu, kontrastu a sytosti obrazu pomocí šipek a. PVR setting Time Shift zapnutí/vypnutí funkce dočasného záznamu vysílaného pořadu. Maximální délka záznamu je 1 hodina. Format Hard Disk příprava vestavěného pevného disku pro použití v tomto přístroji. Všechna data na disku budou smazána! HDD information informace o nainstalovaném disku a dostupné kapacitě Nastavení výchozích parametrů Nastavení výchozích parametrů přístroje. V systémovém menu vyberte přístroje vyberte položku Factory Setting a stiskněte tlačítko OK. Následně se vám objeví tato nabídka: Restore Default nastavení všech parametrů do továrních hodnot.

12 Clear Channels vymazání všech stanic z paměti přístroje. Informace o systému Tato nabídka vás informuje o aktuální verzi softwaru a hardwaru. Programová nabídka V programové nabídce naleznete všechny televizní a radiové stanice nalezené při automatickém vyhledávání přístrojem. Pro přímý vstup do programové nabídky stiskněte tlačítko OK. Zde si můžete vybrat požadovaný program, bez možnosti dalších úprav. V případě potřeby dodatečných úprav nebo dalších voleb vyvolejte programovou nabídku pomocí tlačítka MENU a výběrem položky Channel List. Následně stiskněte tlačítko OK. Výběr jednotlivých stanic provádějte pomocí šipek /. Pro změnu nabídky televizních a radiových stanic použijte tlačítko TV/RADIO nebo červené tlačítko na dálkovém ovladači. Pro odemčení, zamčení, úpravu nebo smazání programu použijte šipku. Zamčení programu se provádí z důvodu ochrany dětí před obsahem vysílání dané stanice. V případě výběru této stanice budete požádání o zadaní PIN kódu. Oblíbené programy favorite list V této nabídce se skrývají oblíbené programy, tak aby jste je nemuseli složitě hledat v kompletním nabídkovém listu. Pro přidání nebo ubrání z nabídky oblíbených programů použijte záložku Favorite List, kterou vyvoláte stisknutím tlačítka MENU a výběrem pomocí směrových šipek.

13 Přidání k oblíbeným stanicím (Additing a favorite channel) Stiskněte červené tlačítko na dálkovém ovladači a vyberte si do jaké skupiny chcete konkrétní stanici zařadit: News (zpravodajství), Movie (filmový kanál), MTV (hudební kanál), Finance (finanční informace), následně stiskněte šipku a tlačítko OK pro vstup do nabídkového menu a vyberte si požadovaný kanál, který přidáte do zvolené skupiny a stiskněte tlačítko OK. Zvolený kanál bude zobrazen na levé straně menu. Stejně postupujte i dalšími programy než přidělíte skupinu všem vybraným kanálům. Odebrání z nabídky oblíbených stanic (deleting a favorite channel) Procedura je shodná s předchozím případem. Pro výběr dané stanice použijte šipek /, dále stiskněte šipku a následně pro vstup do nabídky vymazání z nabídky. Nyní stiskněte tlačítko OK a poté ještě jednou pro potvrzení volby vymazání z nabídky oblíbených programů. Nyní stiskněte tlačítko EXIT pro odchod z nabídky. Zobrazení nabídky oblíbených programů (viewing a favorite channel) Rychlý vstup do nabídky oblíbených programů provedete stisknutím tlačítka FAVORITE na dálkovém ovladači. Pro změnu typu oblíbených pořadů stiskněte červené tlačítko dálkového ovladače. Pro hledání stanic v nabídce použijte šipek / a následně stiskněte tlačítko OK. Předvolba pořadů booking list Tato funkce slouží k nastavení výběru pořadů, které chcete sledovat v určitém čase a mají prioritu před ostatními. Jejich výběr můžete provést ručně nebo pomocí EPG elektronické programové nabídky. Nabídkové (objednávkové) menu obsahuje: ID pořadu, začátek vysílání (čas a datum). Přidání pořadu do tohoto menu provedete stisknutím tlačítka OK v objednávkovém (booking list) menu se zobrazí následující nabídka:

14 Event ID (číslo kanálu) Service Type (počet sledování pořadu) Start Time (začátek vysílání) Start Date (datum vysílání) Duration (délka vysílání) Status Režim: přepnutí na daný TV program nebo jeho nahrání EPG menu (elektronická programová nabídka) EPG slouží k distribuci programové nabídky jednotlivých stanic vysílaných v daném multiplexu. Díky této nabídce zjistíte hodinu vysílání oblíbených televizních a radiových pořadů a jejich krátký popis (dostupnost závisí na konkrétní stanici). Pro vstup do EPG použijte tlačítko MENU a následně vyberte položku EPG stiskem tlačítka OK. Na obrazovce se vám zobrazí náhled aktuálně vysílaného pořadu stanice a detaily o něm. Pro posun v časové ose vysílaných pořadů použijte šipky a. Změnu programu provedete šipkami a. Tlačítko OK slouží k přidání zvoleného pořadu do objednávkového menu (viz. předchozí kapitola). Pro odchod z elektronické programové nabídky použijte tlačítka MENU nebo EXIT. Nahrávání TV pořadů YAMADA DTV-3000HDD je vybaven dvěmi TV tunery a vestaveným pevným diskem umožňujícím záznam aktuálního pořadu nebo jeho nahrání v daný čas. Výhoda dvou TV tunerů spočívá v tom, že můžete současně sledovat jeden program a druhý nahrávat. Pokud budete sledovat televizor v době nahrávání, přístroj vám zobrazí informaci a o začátku

15 záznamu na obrazovce. Podmínkou pro úspěšné využívání funkce nahrávání je přivedení signálu i pro druhý TV tuner PVR tuner. Pokud přístroj zjistí nepřítomnost televizního signálu v době nahrávání, automaticky se vypne. RECORD tlačítko pro okamžitý start nahrávání aktuálně sledovaného programu. STOP vypnutí nahrávání REC list vyvolání nabídky všech nahraných pořadů / - tlačítka pro zrychlený posun záznamu vzad nebo vpřed SLOW zpomalené přehrávání záznamu PAUSE pozastavení přehrávání Time Shift sledování TV s časovým posunem V případě Vašeho nečekaného vyrušení od sledování televizního pořadu (návštěva, telefon, ) můžete stiskem tlačítka PAUSE začít nahrávat tento pořad. Obraz na televizoru se zastaví. Po svém návratu k televizoru stisknete tlačítko PLAY a přístroj začne přehrávat pořad od místa stisknutí tlačítka PAUSE. Současně bude stále nahrávat sledovaný pořad dále. Za použití šipek a můžete použít zrychleného přehrávaní pro přeskočení reklamních bloků nebo naopak se vrátit k zajímavému místu. Vypnutí funkce Time Shift provedete stiskem tlačítka STOP.

16 Možné problémy a jejich řešení problém možná závada řešení nesvítí kontrolka Standby přístroj není zapojen do el. sítě zapojte přístroj spálená pojistka přístroje vyměňte pojistku nenalezen signál odpojená anténa od přístroje zapojte anténu anténa je poškozena/nefunkční zkontrolujte funkčnost antény signál není k dispozici zkontrolujte dostupnost signálu u svého prodejce není obraz a zvuk chybná volba pro SCART stiskněte tlačítko DVT/VCR zakódovaný obsah vysílání placený kanál vyberte jiný program nefunkční dálkový ovladač přístroj je vypnut zapněte přístroj ovladač je mimo dosah zkuste použít ovladač z menší vzdálenosti a lepšího úhlu vybité baterie vyměňte baterie za nové zhoršená kvalita obrazu nekompatibilní anténa zkontrolujte vhodnost antény pro DVB-T, popřípadě zakupte novou anténa je poškozena zkontrolujte, popřípadě vyměňte anténu

17 zvolený program nebyl nahrán není zapojena do vstupu zapojte anténu PVR - RF IN pomocí dodané anténní propojky přístroj zaznamenal zkontrolujte nepřítomnost TV signálu spolehlivost TV signálu pro PVR tuner technické specifikace napájení příkon V 50/60Hz maximálně 15W (5W v úsporném režimu) video formát SD, přepínatelný formát 4:3 / 16:9 audio formát MPEG Layer I & II, frekvence: 32/44.1/48 khz video výstup CVBS, RGB, S-video konektivita napájecí kabel TV tuner PVR tuner SCART RS-232 RCA S-video pevně připojený 1x anténní vstup, 1x anténní výstup 1x anténní vstup, 1x anténní výstup 1x pro televizor, 1x pro VCR 1x pro aktualizaci firmwaru 1x SPDIF pro digitální audio výstup 1x stereo cinch pro L a P audio kanál 1x S-video výstup Servis zařízení Záruční a pozáruční servis zajišťuje společnost: UMAX Czech a.s. Hloubětínská Praha 9 telefon: support@umax.cz http:
