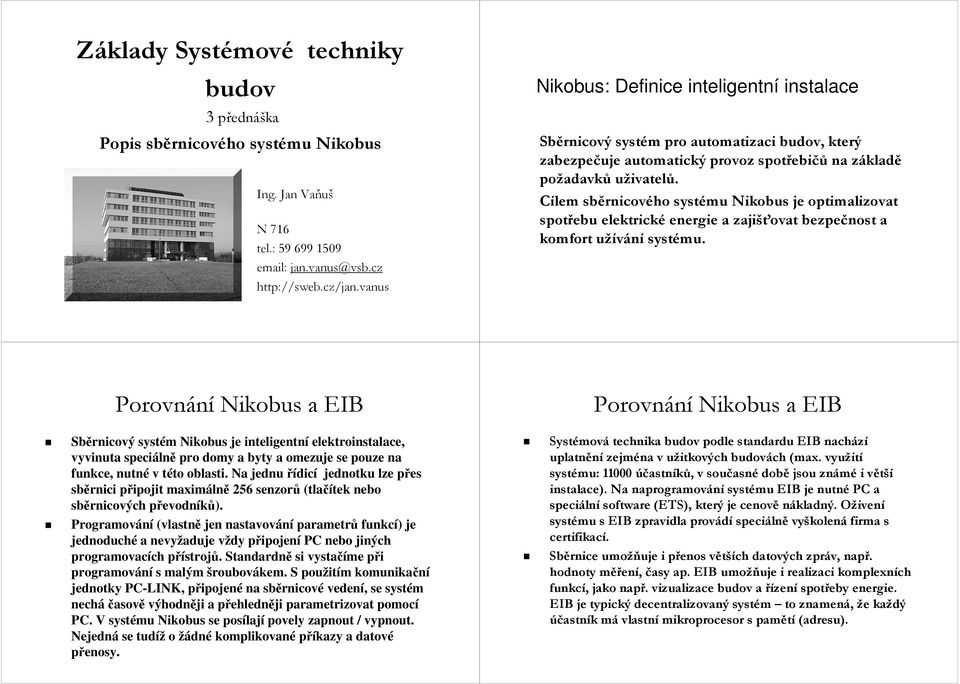

1 Základy Systémov mové techniky budov 3 přednáška Popis sběrnicov rnicového systému Nikobus In. Jan Vaňuš N 716 tel.: jan.vanus vanus@vsb.czvsb.cz sweb.cz/jan.vanus Nikobus: Definice intelientní instalace Sběrnicový systém m pro automatizaci budov, který zabezpečuje automatický provoz spotřebi ebičů na základz kladě požadavk adavků uživatelů. Cílem sběrnicov rnicového systému Nikobus je optimalizovat spotřebu elektrické enerie a zajišťovat bezpečnost a komfort užíváníu systému. Porovnání Nikobus a EIB Porovnání Nikobus a EIB Sběrnicový systém Nikobus je intelientní elektroinstalace, vyvinuta speciáln lně pro domy a byty a omezuje se pouze na funkce, nutné v této t to oblasti. Na jednu řídicí jednotku lze přes p sběrnici připojit p maximáln lně 256 senzorů (tlačítek tek nebo sběrnicových převodnp evodníků). Proramování (vlastně jen nastavování parametrů funkcí) ) je jednoduché a nevyžaduje vždy v připojenp ipojení PC nebo jiných proramovacích ch přístrojp strojů.. Standardně si vystačíme při p proramování s malým šroubovákem. S použit itím m komunikační jednotky PC-LINK, připojenp ipojené na sběrnicov rnicové vedení,, se systém necháčasov asově výhodněji a přehlednp ehledněji parametrizovat pomocí PC. V systému Nikobus se posílaj lají povely zapnout / vypnout. Nejedná se tudíž o žádné komplikované příkazy a datové přenosy. Systémov mová technika budov podle standardu EIB nachází uplatnění zejména v užitkových u budovách (max. využit ití systému: účastníků,, v současn asné době jsou známé i většív instalace). Na naproramování systému EIB je nutné PC a speciáln lní software (ETS), který je cenově nákladný. OživenO ivení systému s EIB zpravidla provádí speciáln lně vyškolen kolená firma s certifikací. Sběrnice umožň žňuje i přenos p většív ších datových zpráv, např. hodnoty měřm ěření, časy ap. EIB umožň žňuje i realizaci komplexních funkcí,, jako např.. vizualizace budov a řízení spotřeby enerie. EIB je typický decentralizovaný systém to znamená, že e každý účastník k mám vlastní mikroprocesor s pamětí (adresu).

2 Nikobus: Použit ití systému Sement Průmyslov myslová výstavba, velká obchodní centra (nad m 2 ) Bytová výstavba a specifické aplikace (nad m 2 ) Veřejn ejné budovy do m 2 (zdravotnictví, školy, administrativní budovy) Komplexní bytová výstavba (kanceláře, e, firmy, rekreační zařízen zení,, obchodní centra,, hotely, penziony a jiné) Privátn tní bytová výstavba (rodinné domy, byty) Systém Nikobus: Topoloie Senzory Aktory Spotřebiče Nikobus: Ovládání systému n Spínání a stmívání světelných vývodů,, rolet: Ovládání sběrnicovými tlačítky tky Ovládání s použit itím m detektorů pohybu, termostatů, časových spína načů a sníma mačů intenzity osvětlen tlení Pomocí AB vstupů na řídící jednotce napětím m 230 V Dálkově telefonním m systémem TELECONTROL, GSM Dálková konfiurace systému s použit itím m PC Vnější převodníky pro klasické tlačítka tka a spína nače RF nebo IR dálkovd lkové ovládání n Bezpečnostn nostní prvky systému: Vysvícen cení cesty při p i příchodu p - v nočním m režimu Panik tlačítko tko Detektor pohybu Simulace přítomnosti p osob náhodné spínání osvětlen tlení Připojení na bezpečnostn nostní systémy nebo bezpečnostn nostní služby Nikobus: Sběrnicov rnicové vedení Kroucená dvojlinka,, min. průměr r 2 x 0,8 mm -stíněný ný kabel, bez uzemnění: : souběh h se silovým vedením J-Y(St) Y(St)-Y Y nebo YCYM 2x2x0,8 mm - nestíněný ný: : pokud je kladen mimo souběh h s rozvody 230 V Pro venkovní prostory vždy v stínění kabelu uzemnit Datový teleram 4 milióny adres, vysílaj lají se povely pro ZAP a VYP Libovolná topoloie - snadné dodatečné rozší šíření instalace Sběrnice je napájena z řídicí jednotky, tlačítek tek a ze sběrnice Není požadovan adované zakončen ení sběrnice rezistorem Komunikace i bez sběrnice: bezdrátov tová (RF,, IR) technoloie

3 Nikobus: Spínací jednotka ( ) Ovládá světeln telné obvody, zásuvkové obvody a ostatní elektrická zařízen zení (topení...) pomocí relé /stykačů 256 senzorů na jednu řídicí jednotku 12 výstupů 230 V, 10 A Nikobus: Spínac nací jednotka. 12 výstupních kontaktů 10 A. Loické di. vstupy 2x 230 V. EEPROM paměť. Při obnovení napětí sítě stav jako před výpadkem n LED,, indikace: Sepnutí výstupů Ruční ovládání výstupů Výběr r funkcí mode Externí loické vstupy Dianostické funkce Napájen jení jednotky Napájen jení sběrnice n Akustická sinalizace: Režim proramování Dianostická hláš ášení Výmaz jednotky, výstupu Nikobus: Spínac nací jednotka Nikobus: Spínac nací jednotka MINI 4 výstupy 10 A Malé rozměry 4TE Stejná funkčnost Lacinější rozšíření systému Víceúčelový displej

4 Nikobus: Roletová jednotka ( ) Ovládá motorem poháněné systémy - žaluzie, rolety, markýzy, vrata, brány... Totožné funkce jako u spínac nací jednotky s vyjímkou mkou: Odlišné módy a časy, Dvojice výstupnv ýstupních kontaktů s elektrickým blokováním, Po výpadku elektrické enerie žaluzie zůstávají v poloze jako před p výpadkem, 6 x 2 výstupy y 230 V, 10 A. Nikobus: Stmívac vací jednotka ( ) 02) Možnos nost t uživatelsku ivatelského nastavení světelných scén Světeln telné scény jsou uložen ené v paměti řídicí jednotky a mohou být okamžit itě vyvolané Uživatel má možnos nost ukládat různé světeln telné scény do paměti ti,, stejně tak je můžm ůže e snadno změnit přímo p na vypína nači Nastavitelná rychlost stmívání (0 aža 5 min.) Nastavitelný rozsah stmívání 12 výstupů 0/10V,, 2 ma Nikobus: Stmívac vací jednotka n 12 výstupů 0/10 V, 2 ma pro ovládání světelných scén n Modulové stmívače např nebo převodníky pro zářivky n Loické diitální vstupy 2x 230 V n EEPROM 4 kb, záloha stavu při výpadku napětí n Akustická sinalizace: Režim proramování Dianostická hlášení Výmaz jednotky, výstupu n Mikroprocesor Nikobus: Stmívac vací jednotka

5 Senzory s různými funkcemi připojené ke sběrnicovému vedení Nikobus: Stmívací jednotka - MINI ST s IR přijí ijímač mačem ST s orientační funkcí LED ST bez LED ST se sinalizační funkcí LED Detektor pohybu Termostat, Spínací hodiny 4 výstupy 0-10 V Malé rozměry 4TE Stejná funkčnost Sběrnice Nikobus - Spínací jednotka výstupy LED Nový mód stmívání 1 tlačítkem Lacinější rozšíření systému 12V~ Víceúčelový displej 230V~ Nikobus: Sběrnicová tlačítka Nikobus: Sběrnicová tlačítka Funkce: Funkce: Komunikace s řídicí dicími jednotkami jednotkami Typy sbě sběrnicových tlač tlačítek: se tlač tlačítkovými body s LED pro sinalizaci zvolené zvolené funkce nebo orientací orientací na stě stěně s IR př přijí ijímač mačem pro dá dálkové lkové ovlá ovládání ruč ručními IR vysí vysílač lači - ovlá ovládač dači Identický desin s řadou spí spínačů načů klasické klasické instalace 230 V Instalace na montá montážní krabici a desku ploš plošných spojů spojů (1 až až 4 ná násobná sobná) Kaž Každému tlač tlačítku je ve výrobě výrobě přiřazena jedineč jedinečná adresa v systé systému (4x106) 22bitová 22bitová, doba teleramu 35 ms 2bodové tlačítko 2bodové tlačítko + LED 4bodové tlačítko (bez / s popisným štítkem) Napájecí externí transformátor 8-12 VAC

6 Nikobus: Sběrnicové tlačítko Nikobus: Dekorační sběrnicová tlačítka se zpětným hlášením pomocí LED pro desin da Vinci Vinci a Cirio Cirio se 2, 4 a 8 tlač tlačítkovými body Indikace zvolené zvoleného rež režimu: - pracovní pracovní týden - víkend - vyjí vyjímka xx simulace přítomnosti osob - nutné nutné samostatné samostatné napá napájení jení 12 V DC Nikobus: Montáž Nikobus: Montáž kabelu Pouze jedna instalač i instalační krabice pro ví víc tlač tlačítek umí umístě stěných na montá montážní desce pod/vedle sebe Přivedené ivedené vodič vodiče se navzá navzájem spojí spojí (dutinky) Sbě Sběrnicový kabel kabel min. 2x2x0,8mm Instalační krabice Montážní deska Rámeček Sběrnicové tlačítko Ovládací kryt 2 vodič vodiče pro pro BUS 2 vodič vodiče pro pro LED, nebo pro napá napájení ení IR př přijí ijímač mače, nebo detektoru detektoru pohybu, pohybu, termostatů termostatů, časových spí spínačů načů

7 Nikobus: Montáž desky Sběrnicový kabel připojit na montážní desku, svorky B-B (nezáleží na polaritě) Pro světelnou indikaci s LED použít další páry kabelu, svorky L-L Montážní desku připevnit na instalační krabici Nikobus: Montáž rámečku n Na montážní desku připevnit rámeček n Rámeček se používá stejný jako u klasických domovních přístrojů n Vyberte vhodný desin Nikobus: Montáž tlačítka tka Nikobus: Montáž ovládac dacího krytu n n Instalujte požadovaný typ sběrnicových tlačítek 2bodová nebo 4bodová tlačítka, případně dekorační 8bodová s nebo bez LED případně s IR přijímačem Zajistěte středovým šroubem n Na sběrnicová tlačítka zacvaknutím nasaďte ovládací kryt spínače s vhodným symbolem n Označte piktoramem nalepením pro zvýraznění funkce tlačítkového bodu spínače n Ovládací kryty jsou jiné než u klasických přístrojů

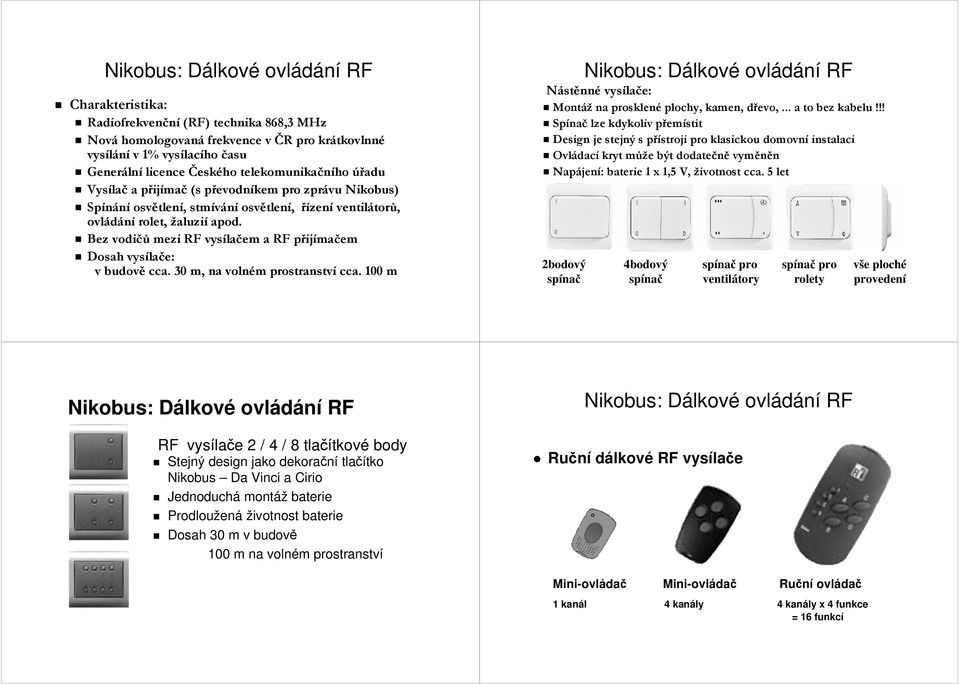

8 Nikobus: Dálkové ovládání RF Charakteristika: Radiofrekvenční (RF) technika 868,3 MHz Nová homoloovaná frekvence v ČR R pro krátkovlnn tkovlnné vysílání v 1% vysílac lacího času Generáln lní licence Českého telekomunikačního úřadu Vysíla lač a přijp ijímač (s převodnp evodníkem pro zprávu Nikobus) Spínání osvětlen tlení,, stmívání osvětlen tlení, řízení ventilátor torů, ovládání rolet, žaluzií apod. Bez vodičů mezi RF vysíla lačem a RF přijp ijímačem Dosah vysíla lače: v budově cca. 30 m, na volném m prostranství cca. 100 m Nástěnné vysíla lače: Montáž na prosklené plochy, kamen, dřevo, d... a to bez kabelu!!! Spína nač lze kdykoliv přemp emístit Desin je stejný s přístroji p pro klasickou domovní instalaci Ovládac dací kryt můžm ůže e být dodatečně vyměněn Napájen jení: : baterie 1 x 1,5 V, životnost cca. 5 let 2bodový spínač Nikobus: Dálkové ovládání RF 4bodový spínač spínač pro ventilátory spínač pro rolety vše ploché provedení Nikobus: Dálkové ovládání RF RF vysíla lače 2 / 4 / 8 tlačítkov tkové body Stejný desin jako dekorační tlačítko tko Nikobus Da Vinci a Cirio Jednoduchá montáž baterie Prodloužen ená životnost baterie Dosah 30 m v budově 100 m na volném prostranství Nikobus: Dálkové ovládání RF n Ruční dálkové RF vysílače Mini-ovládač Mini-ovládač Ruční ovládač 1 kanál 4 kanály 4 kanály x 4 funkce = 16 funkcí

9 Nikobus: Dálkové ovládání RF RF převodník přijímač Převádí povely pro ZAP, VYP na teleram Nikobus Montáž na lištu DIN do rozváděč ěče nebo např.. v podhledu stropu Připojení na napětí 230 V a sběrnici Pro zlepšen ení příjmu a montáž do kovových rozváděčů - externí anténa na Až 32 vysíla lačů na jeden přijp ijímač Nikobus: Dálkové IR ovládání Ruční ovládač Univerzální ruční ovládač Pronto Philips 4 kanály se 4 funkcemi na kanál Dosah IR: max. 10m Napájení: 2 baterie 1,5V Sběrnicové tlačítko s IR přijímačem 10 kanálů se 4 funkcemi na kanál Možnost ovládání TV, video, SAT, audio Dosah IR: max. 10m Napájení: 4 baterie 1,5V 10 kanálů se 30 funkcemi na kanál Možnost ovládání TV, video, SAT, audio Dotykový displej Dosah IR: max. 10m Napájení: 4 baterie 1,5V Nikobus: IR vysíla lač PRONTO Nová verze IR vysílače s LCD displejem Univerzální ovládač pro TV, AUDIO, VIDEO, DVD, SAT, Nikobus, Alleretto 10 kanálů po 30 funkcích + 8 svět. scén V prodeji od 1/ 2004 Základna pro dobíjení baterií NOVINKA: Elektronické spínac nací přístroje SENZOR AKTOR Univerzální základna pro připojení elektronických spínacích přístrojů

10 Elektronické spínací přístroje Aktor + senzor = funkční komfort 40 x 40mm Elektronické spínací přístroje Kompaktnost Připojení přes konektor 45x45mm Flexibilita Elektronické spínací přístroje Elektronické spínací přístroje Senzor XX-781: Termostat s hodinami Denní / týdenní proramování Zobrazení času / teploty Rozsah: +7 C až +30 C Rezerva chodu bez napájaní: 30min. Manuální ovládání je možné 24 spínacích povelů Režimy: den, noc, ochrana proti zámrzu nový senzor = nová funkce

11 Elektronické spínací přístroje Senzor XX-782: Spínací hodiny Elektronické spínací přístroje Senzor XX-783: Spínací hodiny pro ovládání rolet Denní / týdenní proramování Rezerva chodu bez napájení: 30min. Manuální ovládání je možné 24 spínacích povelů Min. spínací krok: 1 Denní / týdenní proramování Rezerva chodu bez napájení: 30min. Manuální ovládání je možné 24 spínacích povelů Min. spínací krok: 1 Elektronické spínací přístroje Senzor XX-784: Detektor pohybu PIR 180 Ve všech desinech Dosah 8 m Zpoždění vypnutí: 2s - 30min Světelná citlivost: Lux Manuální ovládání je možné NOVINKY: řízení osvětlen tlení Stmívače pro zapuštěnou montáž Modulové stmívače pro montáž na lištu DIN Výkonový rozsah: od 20 W do VA, v rozšiřujícím zapojení stmívačů až do VA Pro všechny typy světelné zátěže (i smíšené) indukční (haloenové osvětlení na malé napětí 12 V) odporová (žárovky, haloenové žárovky 230 V) kapacitní (elektronické transformátory a předřadníky) 1fázové nebo 3fázové zapojení Záruka 2 roky

12 Niko Stmívače přehled dle typu a výkonu zátěže Stmívače otočné do 500 W Tlačítkové ovládání modulových stmívačů Modulové stmívače do 1000 VA Způsoby ovládání stmívačů: Profesionální stmívače Silicon Controls do 12 kw Nástěnný tlačítkový stmívač Ovládání potenciometrem (1až 4 kanálový) Dálkově RF vysílačem Dálkově IR vysílačem Systémem Nikobus spínací nebo stmívací jednotkou s ovládáním modulového stmívače Stmívač otočný Stmívače s otočným ovládáním Nikobus: Připojení cizích přístrojů Výkon Typ zátěže Typ. ozn. n Jaké Jaké senzory lze př připojit do systé systému Nikobus? Zátěž odporová 300W W W Zátěž indukční 500W Motory 200W Externí Externí senz enzory ory s kontaktem (není (není dodá dodávkou Moeller) h h h h Vně Vnější detektory (detektory pohybu, detektory rozbití rozbití skla, termostaty, alarm, klimatizace klimatizace ) Dveř Dveřní a okenní okenní kontakty Anemometry, deš dešťová ová čidla, soumraková soumraková čidla... Kontakty z HDO (př (připojení ipojení do systé systému Nikobus př přes sbě sběrnicové rnicové převodní evodníky, modul diitá diitální lních vstupů vstupů nebo př přímo př přes AA-B diitá diitální lní loické loické vstupy) Ostatní Ostatní modulové modulové přístroje systé systému Nikobus h h Soumrakové Soumrakové spí spínač nače, spí spínací nací hodiny, Telecontrol Detektory pohybu Nikobus, PCPC-LINK, PCPC-LOGIC (sepnutí (sepnutím kontaktu je vysí vysílána zprá zpráva na Nikobus)

13 Nikobus: Sběrnicové převodníky Nikobus: Modul diitálních vstupů, 4 kanálový Převodník pro 2 tlačítka doba vysílání max. 8 s pak odpojení od sběrnice Převodník pro 1 vypínač doba vysílání max. 35 ms neblokuje sběrnici Nikobus: Přehled příslušenství Nikobus: Přístroje s př připojení ipojením př přes modulový př převodní evodník Telefonní rozhraní 1kanál Zajišťuje napájení přístrojů, transformuje spínací povely z přístrojů na teleram Nikobus, přípojení přístrojů bočním konektorem Diitální hodiny 2 kanály Telefonní rozhraní 4kanály Diitální hodiny 4 kanály Snímač osvětlení Univerzální stmívač

14 Nikobus: Přehled příslušenství Nikobus: Soumrakový spínač Reulace osvětlení, markýzy... Termostat Spínací hodiny Detektor pohybu Proramovací adaptér sběrnicových tlačítek lx nebo lx Sinalizace stavu ZAP - LED max. délka kabelu 100 m šířka 2 TE Modulový převodník Modul di. vstupů 4kanálový DCF77 - Přijímač přesného času se zdrojem Nikobus: Diitální hodiny 2 a 4kanálové Nikobus: Detektory pohybu PIR Rezerva chodu: 72 / 150 h Proram pro dovolenou : 99 dnů Min. spínací interval: 1 min Spínací povely: 322 / 42 sepnutí zimní / letní čas Nastavení intenzity a doby sepnutí, manuální ZAP simulace přítomnosti osob Úhel snímání: vodorovně 180o, svisle 81o synchronizace času s DCF77 Snímaná oblast 8 m čelně kalendář, týdenní a denní funkce Přímé připojení detektoru na sběrnici B1-B2 přes základnu Nikobus rozměry: 4TE / 2 TE Napájení: transformátor 12 V AC / 0,2 VA, Moeller TR-G3/8

15 Nikobus: Diitáln lní termostat Nikobus: Diitální termostat a řízení (sepnutím kontaktu např. přes spínací jednotku NB se sníží teplota v místnosti na ekonomickou teplotu) 12V AC (Z-TRM/8) Bus B1, B2 Proram denní, týdenní, záloha chodu 30 min. Možnost ručního spínání, max. 24 spínacích kroků Nastavení teplot: komfortní, noční, ochrana proti mrazu, přesnost měření +- 5 C Časový režim - trvalé zobrazení času nebo teploty Přímé připojení termostatu na sběrnici B1-B2 přes základnu Nikobus Napájení: transformátor 12 V AC / 0,2 VA, Moeller TR-G3/8 E2 E E1 = noční pokles řízení nočního poklesu přes externí vstup E1 Nikobus: Telefonní rozhraní 1kanál Nikobus: Telefonní rozhraní 4kanály

16 Nikobus: Parametrizace systému přes PC Nikobus: Parametrizace systému přes PC Proramování Nikobus pře PC Časové a kalendářové funkce kanálů Možnost synchronizace času DCF 77 Simulace přítomnosti osob Připojení modemu Hayes, 9600kB PC-LINK Nikobus: Parametrizace systému přes PC Nikobus: Dálková komunikace přes PC-LINK a PC-LOGIC

17 Vizualizace X - comfort Homeputer Vizualizace X - comfort Dotykový panel Moeller XV400 s vizualizací Xcomfort AUDIO systém Alleretto Komunikace přes sběrnici Nikobus Převodník AUDIO / NB RS232, 485 Ovládání sběrnicovými tlačítky , xx , xx-078 RF technika: přijímač, vysílače 1, 4, 16 kanálové z NB, xx IR technika: mini přijímače , vysílače , Pronto
