1 Úvod Vážený majiteli vozu Volvo Věříme, že budete mít z řízení svého vozu Volvo radost dlouhá léta. Vůz byl zkonstruován tak, aby Vám i Vašim spolujezdcům zaručil bezpečnost a komfort. Vozy Volvo patří k nejbezpečnějším vozům na světě. Váš vůz Volvo byl zkonstruován i s ohledem na všechny aktuální požadavky na bezpečnost a ochranu životního prostředí. Doporučujeme Vám, abyste se seznámili s vybavením, pokyny a informacemi týkajícími se údržby obsaženými v této příručce pro uživatele, aby se zvýšila Vaše radost z vozu. Děkujeme Vám, že jste si vybrali Volvo! 1

2 Úvod Příručka pro uživatele Správnou cestou k seznámení se s Vaším novým vozem je přečtení této příručky pro uživatele, v ideálním případě před Vaší první jízdou. Tak budete mít příležitost k seznámení s novými funkcemi, uvidíte, jak nejlépe ovládat vůz v různých situacích a jak nejlépe využívat všechny funkce vozu. Věnujte, prosím, pozornost bezpečnostním pokynům obsaženým v této příručce: POZNÁMKA! Vozy Volvo jsou vybaveny různě, v závislosti na požadavcích různých trhů a národních nebo místních právních podmínkách a úpravách. Technické údaje, konstrukční údaje a obrázky uvedené v této příručce nejsou závazné. Vyhrazujeme si právo provést změny bez předchozího ohlášení. Volvo Car Corporation VAROVÁNÍ! Varovné texty ukazují, kde hrozí nebezpečí zranění osob v případě nedodržení pokynů. DŮLEŽITÉ! Upozorňující texty ukazují, kde hrozí nebezpečí poškození vozu v případě nedodržení pokynů. Vybavení popsané v příručce pro uživatele se nenachází ve všech modelech. Kromě standardního vybavení popisuje tato příručka také volitelné vybavení (vybavení instalované ve výrobě) a některé příslušenství (zvláštní vybavení). 2

3 Úvod Filosofie společnosti Volvo na ochranu životního prostředí Péče o životní prostředí, bezpečnost a kvalita jsou tři stěžejní hodnoty, které ovlivňují veškeré postupy společnosti Volvo Car Corporation. Vozy Volvo splňují přísné mezinárodní normy na ochranu životního prostředí a jsou vyráběny v závodech, které patří mezi nejčistší a nejúčinněji zdroje využívající závody na světě. Většina výrobních jednotek ve společnosti Volvo Car Corporation je certifikována podle norem na ochranu životního prostředí ISO nebo EMAS, které vedou k trvalém zlepšování v oblasti životního prostředí. Společnost Volvo Cars je prvním výrobcem automobilů s environmentální deklarací certifikovanou třetí stranou, kde může zákazník porovnávat účinky na životní prostředí u různých modelů a motorů. Další informace: Čistý uvnitř i vně Váš vůz Volvo je vytvořen tak, aby byl čistý uvnitř i vně, jde o pojetí, které je pro Vás výhodné dvěma způsoby - čistá kabina a vysoce účinný systém na čištění výfukových plynů. Váš vůz šetří palivo a produkuje minimální množství škodlivých částic. Také to znamená, že Vy a Vaši spolujezdci nevdechujete emise jiných vozidel, protože vzduch přiváděný do prostoru pro cestující je filtrován. Sofistikovaný systém filtrace vzduchu zajišťuje, že vzduch v prostoru pro cestující je čistší než venkovní vzduch. V interiéru vozu nejsou alergizující látky a na chladiči je speciální vrstva Premair 1, která mění nebezpečný přízemní ozón na čistý kyslík. 1 Platí pro vozy s pětiválcovými motory. Servisy Volvo a životní prostředí Pravidelná údržba v autorizovaných servisech Volvo vytváří podmínky pro dosažení nízké spotřeby paliva a tím přispívá k čistšímu životnímu prostředí. Personál má znalosti a vybavení, aby mohl zajistit co nejlepší ochranu životního prostředí. 3

4 Úvod Chraňte životní prostředí Věříme, že naši zákazníci sdílejí naši starost o životní prostředí. Můžete pomoci chránit životní prostředí zakoupením ekologických výrobků pro péči o vůz aprováděním servisu a údržby vozu v souladu s pokyny uvedenými v příručce pro uživatele. Níže uvádíme několik rad, jak chránit životní prostředí: Vždy se ujistěte, že pneumatiky jsou správně nahuštěny. Příliš nízký tlak vzduchu vede ke zvýšení spotřeby paliva. Střešní nosič a box na lyže způsobují zvýšení odporu vzduchu a značné zvýšení spotřeby paliva. Když je již nepotřebujete, ihned je demontujte. Odstraňte z vozu nepotřebné předměty. Čím větší je hmotnost vozu, tím vyšší je spotřeba paliva. Před studeným startem vždy použijte ohřívač bloku motoru, je-li jím vůz vybaven. Tím snížíte spotřebu paliva a emise. Jezděte plynule. Vyvarujte se zbytečné prudké akcelerace a silného brzdění. Vždy řaďte co nejvyšší možný rychlostní stupeň. Nízké otáčky motoru znamenají nízkou spotřebu paliva. Při jízdě z kopce uvolněte pedál plynu. Využívejte brzdění motorem. Uvolněte pedál plynu a zařaďte nižší rychlostní stupeň. Vyvarujte se chodu motoru na volnoběh. Vypněte motor, když se ocitnete v dopravní zácpě. Nezapomeňte, že nebezpečný odpad, např. akumulátory a olej, máte likvidovat ekologicky. V servisech Volvo Vám rádi poskytnou potřebné informace. Nechávejte provádět údržbu zapalování a palivového systému, které přímo snižují emise ve výfukových plynech. Dodržováním těchto rad může být snížena spotřeba paliva bez ovlivnění doby jízdy nebo požitku z řízení. Šetříte vůz, peníze apřírodní zdroje. 4

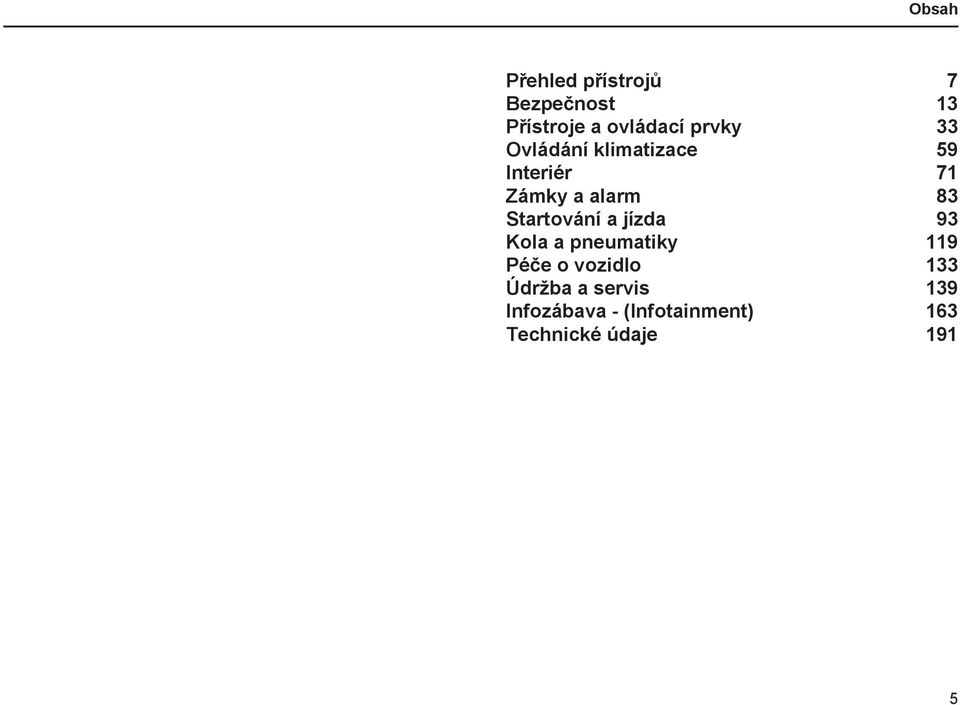

5 Obsah Přehled přístrojů 7 Bezpečnost 13 Přístroje a ovládací prvky 33 Ovládání klimatizace 59 Interiér 71 Zámky a alarm 83 Startování a jízda 93 Kola a pneumatiky 119 Péče o vozidlo 133 Údržba a servis 139 Infozábava - (Infotainment) 163 Technické údaje 191 5

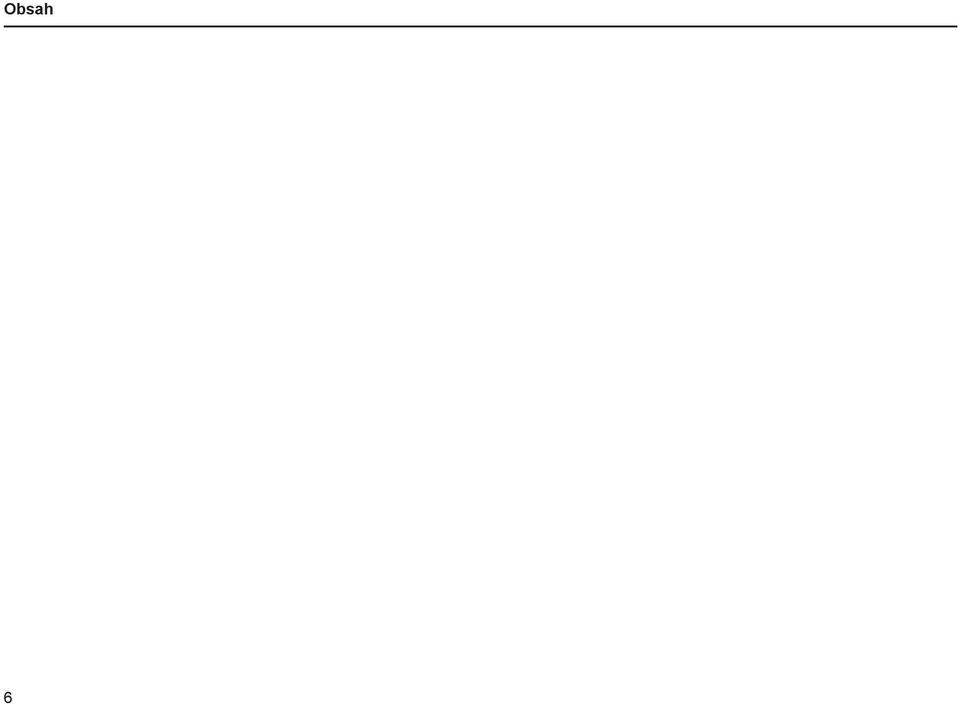

6 Obsah 6

7 Přehled přístrojů Přehled přístrojů Přehled, vozy s levostranným řízením 8 Přehled, vozy s pravostranným řízením 10 Ovládací panel ve dveřích řidiče 12 7

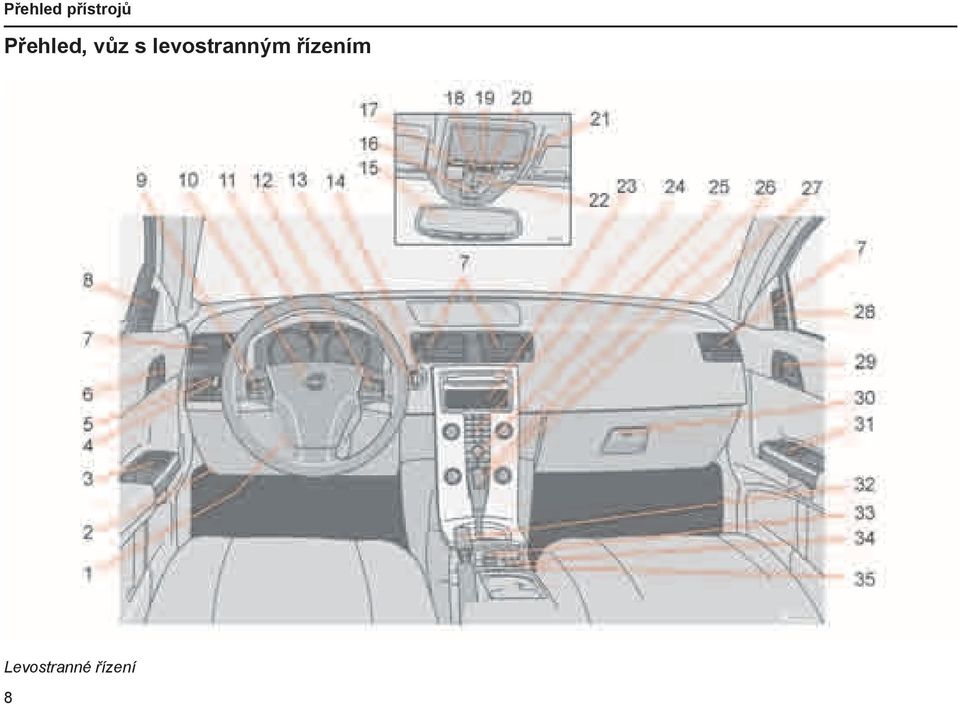

8 Přehled přístrojů Přehled, vůz s levostranným řízením Levostranné řízení 8

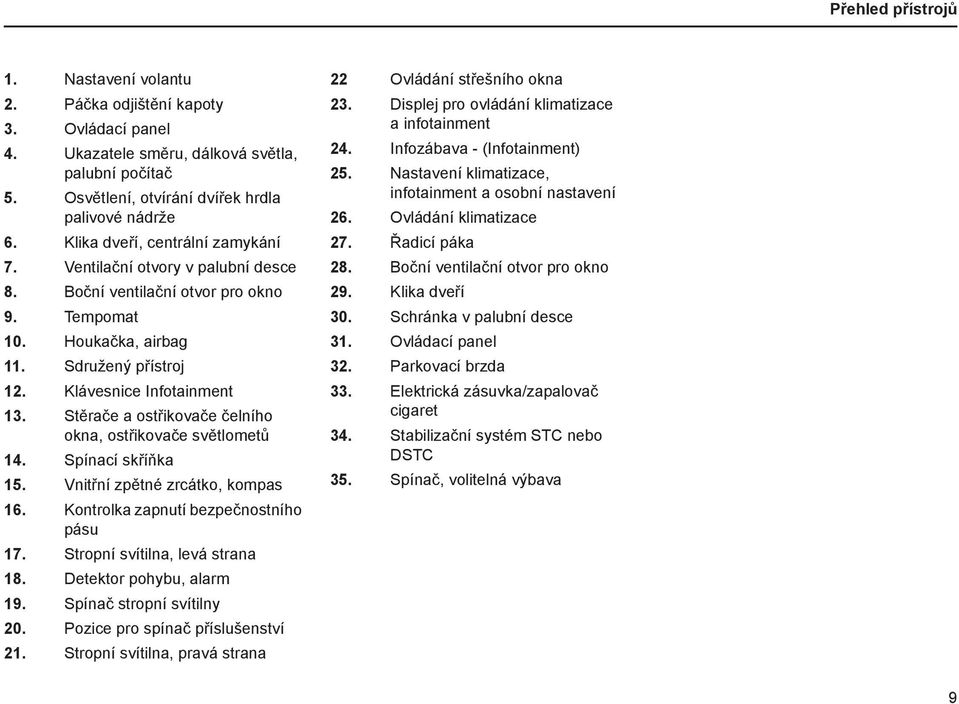

9 Přehled přístrojů 1. Nastavení volantu 2. Páčka odjištění kapoty 3. Ovládací panel 4. Ukazatele směru, dálková světla, palubní počítač 5. Osvětlení, otvírání dvířek hrdla palivové nádrže 6. Klika dveří, centrální zamykání 7. Ventilační otvory v palubní desce 8. Boční ventilační otvor pro okno 9. Tempomat 10. Houkačka, airbag 11. Sdružený přístroj 12. Klávesnice Infotainment 13. Stěrače a ostřikovače čelního okna, ostřikovače světlometů 14. Spínací skříňka 15. Vnitřní zpětné zrcátko, kompas 16. Kontrolka zapnutí bezpečnostního pásu 17. Stropní svítilna, levá strana 18. Detektor pohybu, alarm 19. Spínač stropní svítilny 20. Pozice pro spínač příslušenství 21. Stropní svítilna, pravá strana 22 Ovládání střešního okna 23. Displej pro ovládání klimatizace a infotainment 24. Infozábava - (Infotainment) 25. Nastavení klimatizace, infotainment a osobní nastavení 26. Ovládání klimatizace 27. Řadicí páka 28. Boční ventilační otvor pro okno 29. Klika dveří 30. Schránka v palubní desce 31. Ovládací panel 32. Parkovací brzda 33. Elektrická zásuvka/zapalovač cigaret 34. Stabilizační systém STC nebo DSTC 35. Spínač, volitelná výbava 9

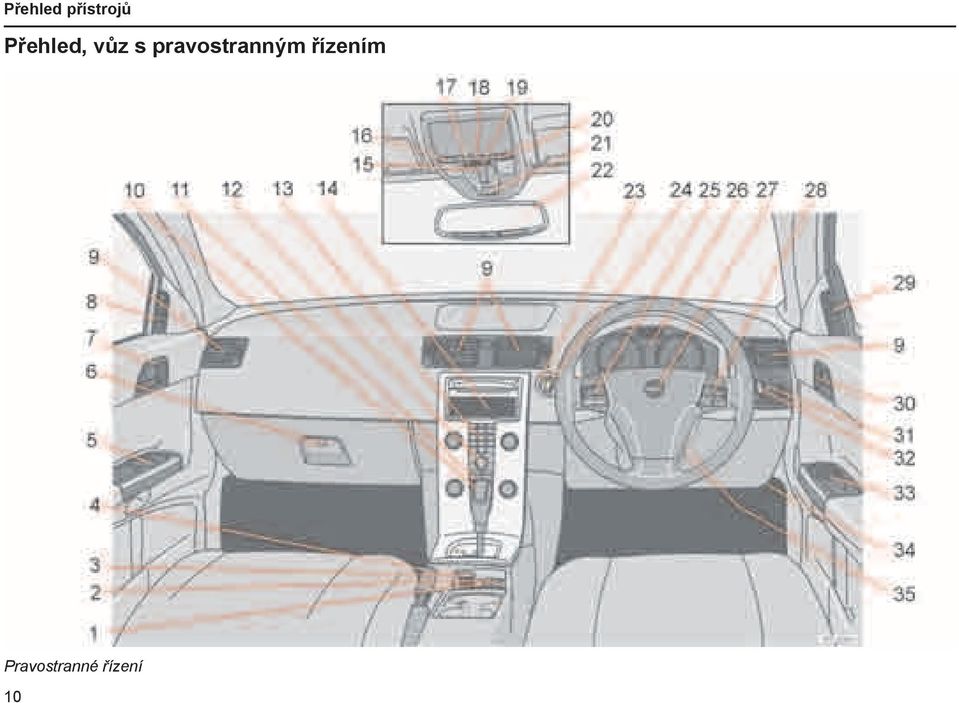

10 Přehled přístrojů Přehled, vůz s pravostranným řízením Pravostranné řízení 10

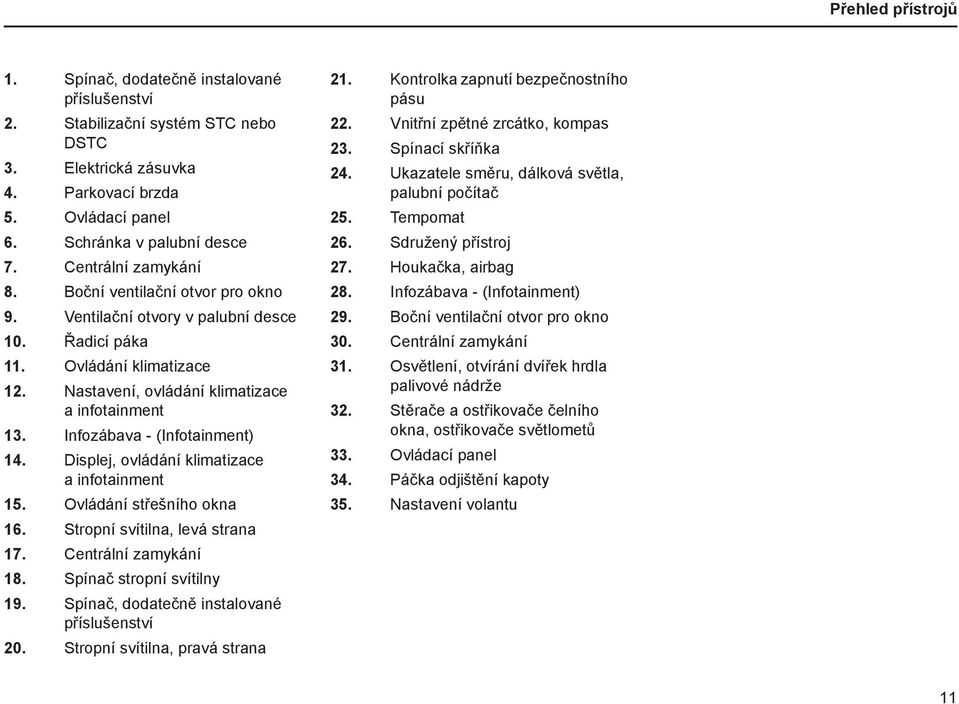

11 Přehled přístrojů 1. Spínač, dodatečně instalované příslušenství 2. Stabilizační systém STC nebo DSTC 3. Elektrická zásuvka 4. Parkovací brzda 5. Ovládací panel 6. Schránka v palubní desce 7. Centrální zamykání 8. Boční ventilační otvor pro okno 9. Ventilační otvory v palubní desce 10. Řadicí páka 11. Ovládání klimatizace 12. Nastavení, ovládání klimatizace a infotainment 13. Infozábava - (Infotainment) 14. Displej, ovládání klimatizace a infotainment 15. Ovládání střešního okna 16. Stropní svítilna, levá strana 17. Centrální zamykání 18. Spínač stropní svítilny 19. Spínač, dodatečně instalované příslušenství 20. Stropní svítilna, pravá strana 21. Kontrolka zapnutí bezpečnostního pásu 22. Vnitřní zpětné zrcátko, kompas 23. Spínací skříňka 24. Ukazatele směru, dálková světla, palubní počítač 25. Tempomat 26. Sdružený přístroj 27. Houkačka, airbag 28. Infozábava - (Infotainment) 29. Boční ventilační otvor pro okno 30. Centrální zamykání 31. Osvětlení, otvírání dvířek hrdla palivové nádrže 32. Stěrače a ostřikovače čelního okna, ostřikovače světlometů 33. Ovládací panel 34. Páčka odjištění kapoty 35. Nastavení volantu 11

12 Přehled přístrojů Ovládací panel ve dveřích řidiče 1. Elektricky ovládaná dětská pojistka (zvláštní výbava). 2. Elektrické ovládání oken 3. Vnější zpětné zrcátko, levá strana 4. Vnější zpětná zrcátka, nastavení 5. Vnější zpětné zrcátko, pravá strana 12

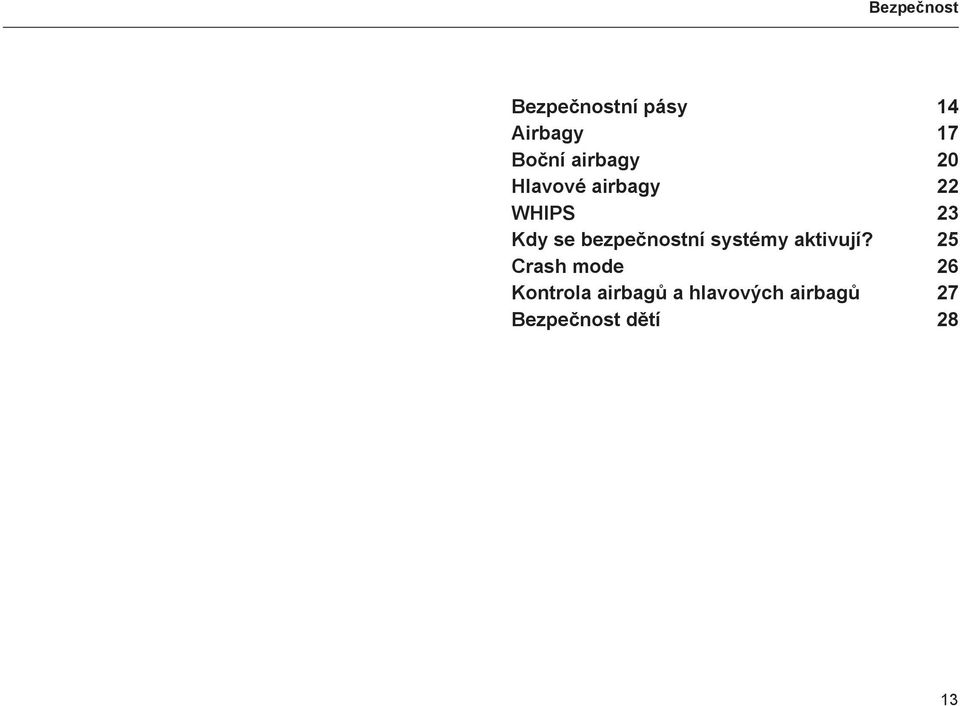

13 Bezpečnost Bezpečnost Bezpečnostní pásy 14 Airbagy 17 Boční airbagy 20 Hlavové airbagy 22 WHIPS 23 Kdy se bezpečnostní systémy aktivují? 25 Crash mode 26 Kontrola airbagů a hlavových airbagů 27 Bezpečnost dětí 28 13

14 Bezpečnost Bezpečnostní pásy Přitažení bederní části pásu. Pás musí být umístěn nízko. Vždy se připoutejte bezpečnostním pásem Při brzdění může dojít k vážnému zranění, pokud nejste připoutáni bezpečnostním pásem. Ujistěte se, že jsou všichni cestující připoutáni bezpečnostními pásy. Uvědomte si, že při případné nehodě by cestující ze zadních sedadel byli vrženi na opěradla předních sedadel. Zapnutí bezpečnostního pásu: Vytahujte pás pomalu z navíječe a zajistěte jej zasunutím spony do zámku. Hlasité cvaknutí znamená, že je pás správně zajištěn. 14 Rozepnutí bezpečnostního pásu: Stiskněte červené tlačítko na zámku a nechte pás volně navinout do navíječe. Pokud se pás zcela nenavine, zaveďte jej do navíječe ručně, aby nezůstal volně viset. Bezpečnostní pás se zablokuje a nelze jej uvolnit: pokud jej vytáhnete z navíječe příliš rychle, během brzdění a akcelerace pokud se vůz silně nakloní. Chcete-li si zajistit maximální bezpečí, je velmi důležité, aby bezpečnostní pás těsně přiléhal k Vašemu tělu. Opěradlo nesmí být příliš zakloněno. Bezpečnostní pás je určen pro používání v normální poloze těla. Zapamatujte si následující: nepoužívejte spony ani podobné přípravky zamezující pohybu pásu, protože by mohly ovlivnit pevné přilnutí pásu k tělu ujistěte se, že bezpečnostní pás není překroucený ani nikde zachycený bederní část pásu musí vést nízko (ne přes břicho) těsnost bederní části pásu upravte zatažením za horní část pásu tak, jak je vidět na obrázku. VAROVÁNÍ! Bezpečnostní pás a airbag působí společně. Pokud není bezpečnostní pás používán nebo je používán nesprávně, může být ovlivněn zásah airbagu v případě nehody. VAROVÁNÍ! Každý bezpečnostní pás je určen pouze pro jednu osobu. VAROVÁNÍ! Pokud byl pás silně přetížen, např. při nehodě, musí být celý pás vyměněn. To znamená včetně navíječe, ukotvení, šroubů a zámku. Může dojít ke ztrátě některých ochranných znaků pásu, i když pás nejeví viditelné známky poškození. Vyměňte bezpečnostní pás, pokud je opotřebovaný nebo poškozený. Nový bezpečnostní pás musí být homologován a určen pro instalaci do stejné polohy jako původní pás. Nikdy bezpečnostní pásy sami neupravujte ani neopravujte. Obraťte se na autorizovaný servis Volvo.

15 Bezpečnost Kontrolka zapnutí bezpečnostního pásu 1 Kontrolka na střešní konzole (nad vnitřním zpětným zrcátkem) se rozsvítí, jako připomínka, že dosud nemáte zapnutý bezpečnostní pás. Kontrolka se rozsvítí také na sdruženém přístroji. Když vůz stojí, kontrolka zhasne po uplynutí přibližně 6 sekund. Přední sedadla Symboly svítí, pokud není řidič nebo spolujezdec na předním sedadle připoután bezpečnostním pásem. (Jestliže je na předním sedadle instalována dětská sedačka, symbol nesvítí.) Kromě svícení těchto symbolů zní navíc akustický signál, jehož frekvence se mění v závislosti na rychlosti vozu. Zadní sedadla Kontrolka zapnutí bezpečnostního pásu se aktivuje, když si cestující na zadním sedadle rozepne za jízdy bezpečnostní pás. Pokud jsou jedny ze zadních dveří otevřeny a zavřeny, systém zkontroluje během deseti sekund, kolik bezpečnostních pásů je zapnuto a tuto informaci zobrazí na informačním displeji, např. 2-3 REAR BELTS IN USE. Nesvítí symbol ani nezní akustický signál. To nastane pouze v případě rozepnutí bezpečnostního pásu. Kontrolku zapnutí bezpečnostního pásu pro zadní sedadla můžete vypnout: Držte tlačítko READ na levém pákovém přepínači až se objeví zpráva potvrzující vypnutí této funkce. Těhotné ženy Těhotné ženy musejí věnovat zapnutí bezpečnostního pásu mimořádnou pozornost. Musejí umístit pás tak, aby nevyvíjel tlak na břicho. Dolní část tříbodového bezpečnostního pásu musí být umístěna nízko. 1 Funkce se může měnit, v závislosti na zemi určení 15

16 Bezpečnost Předpínač bezpečnostního pásu Všechny bezpečnostní pásy (s výjimkou zadního prostředního pásu) jsou vybaveny předpínači bezpečnostních pásů. Jde o mechanismus, který v okamžiku nárazu přitáhne bezpečnostní pás k tělu. Pás tak zadrží tělo cestujícího mnohem rychleji. Označení bezpečnostních pásů s předpínači bezpečnostních pásů 16

17 Bezpečnost Airbagy Airbag řidiče Kromě bezpečnostních pásů je vůz vybaven airbagem (SRS - Supplemental Restraint System) ve volantu. Airbag je složen ve středu volantu. Volant je označen písmeny SRS AIRBAG. VAROVÁNÍ! Bezpečnostní pás a airbag působí společně. Pokud není bezpečnostní pás používán nebo je používán nesprávně, může být ovlivněn zásah airbagu v případě nehody. Čelní airbag předního spolujezdce 1 Airbag předního spolujezdce je složen v prostoru nad schránkou v palubní desce. Panel je označen písmeny SRS AIRBAG. VAROVÁNÍ! Aby bylo minimalizováno nebezpečí zranění při naplnění airbagu, musejí sedět cestující vzpřímeně, s nohama na podlaze a opřeni o opěradlo. Bezpečnostní pásy musí být správně zapnuté. VAROVÁNÍ! Panelu SRS airbag (nad schránkou v palubní desce) se nesmějí dotýkat, ani na něm být položeny žádné předměty. Ani v prostoru, do kterého se naplní airbag, nesmíte umístit žádné předměty. Nikdy nemanipulujte součástmi systému SRS v náboji volantu nebo na panelu nad schránkou v palubní desce. VAROVÁNÍ! Nikdy nepoužívejte na předním sedadle spolujezdce dětskou sedačku nebo podkládací sedák, je-li Váš vůz vybaven čelním airbagem spolujezdce. Nikdy nenechte děti ve voze stát nebo sedět na sedadle spolujezdce. Na předním sedadle spolujezdce nesmí sedět osoba s tělesnou výškou menší než 140 cm. 1 Airbag spolujezdce není instalován ve všech vozech. Může být na přání vyřazen z činnosti při prodeji. 17

18 Bezpečnost VAROVÁNÍ! Pokud výstražný symbol svítí stále nebo se rozsvítí za jízdy, znamená to, že systém SRS není plně funkční. Symbol může také signalizovat poruchu spony bezpečnostního pásu, SIPS nebo hlavových airbagů. Obraťte se ihned na autorizovaný servis Volvo. Umístění airbagu spolujezdce, vůz s levostranným řízením/pravostranným řízením Výstražný symbol uprostřed palubní desky Systém SRS je trvale monitorován elektronickým systémem vozu. Výstražný symbol na sdruženém přístroji se rozsvítí při otočení klíče ve spínací skříňce do polohy I, II nebo III. Je-li systém SRS vpořádku, zhasne symbol po uplynutí přibližně šesti sekund. Stejně jako symbol se objeví zpráva na informačním displeji. Při poruše výstražného symbolu se rozsvítí výstražný trojúhelník a na displeji se objeví zpráva SRS AIRBAG SERVICE URGENT (naléhavý servis SRS AIRBAG). 18

19 Bezpečnost POZNÁMKA! Při některých nárazech se naplní pouze jeden (nebo žádný) airbag. VAROVÁNÍ! Jakýkoli zásah do systému SRS může způsobit jeho poruchu a vážné zranění. Opravy se musejí provádět pouze v autorizovaných servisech Volvo. Systém SRS, levostranné řízení Systém SRS Systém se skládá z generátoru plynu (1), kolem kterého je složen airbag (2). Vpřípadě dostatečně silného nárazu čidla (3) aktivují generátory plynu, které naplní airbag. Vzápětí po naplnění je plyn z airbagu odveden. Přitom se uvolní do vozu malé množství kouře. Jde o zcela normální jev. Mezi naplněním a následným vypuštěním airbagu uplyne pouze několik desetin sekundy. Systém SRS, pravostranné řízení POZNÁMKA! Čidla (3) reagují v závislosti na síle nárazu a skutečnosti, zda je bezpečnostní pás řidiče nebo předního spolujezdce zapnutý, či nikoli. Při nehodě se může stát, že se naplní pouze jeden airbag. Při nehodě čidla systému SRS zjistí zpomalení zapříčiněné nárazem. Systém podle charakteru a povahy srážky určí, zda je k ochraně cestujících nutné naplnění jednoho nebo více airbagů. Dvoustupňové airbagy (Dvoustupňový airbag Volvo) Při lehčí srážce, při které však může dojít ke zranění, se airbagy naplní částečně. Při silném nárazu se airbagy naplní úplně. 19

20 Bezpečnost Boční airbagy VAROVÁNÍ! Používejte pouze originální potahy Volvo nebo potahy schválené firmou Volvo. Jiné potahy mohou bránit naplnění bočních airbagů. Boční airbagy SIPS Velká část síly nárazu je přenášena systémem SIPS do nosníků, sloupků, podlahy, střechy a ostatních částí karosérie. Boční airbagy chrání hrudník a jsou důležitou součástí systému SIPS. Systém SIPS airbagů se skládá ze dvou hlavních částí: bočních airbagů a čidel. Boční airbagy jsou instalovány v opěradlech předních sedadel a čidla jsou umístěna ve středových a zadních sloupcích. 20 VAROVÁNÍ! Boční airbagy doplňují existující systém SIPS. Vždy se připoutejte bezpečnostním pásem. VAROVÁNÍ! Jakákoli interference systému airbagů SIPS (side impact protection system) může způsobit poruchu a vážné zranění. Obraťte se ihned na autorizovaný servis Volvo. Ve vozech vybavených bočními airbagy nesmíte klást žádné předměty do prostoru mezi sedadly a dveřmi, do kterého se naplní boční airbag. Dětské sedačky a boční airbagy Na předním sedadle můžete používat dětskou sedačku/podkládací sedák pouze tehdy, když Váš vůz není vybaven čelním airbagem spolujezdce.

21 Bezpečnost Levostranné řízení Systém ochrany při bočním nárazu (SIPS) Airbag SIPS se skládá z generátoru plynu (1), bočního airbagu (2) a čidel (3). Při dostatečně silném nárazu aktivuje čidlo generátor plynu a ten naplní boční airbagy. Airbag se naplní mezi tělem cestujícího adveřmi a absorbuje náraz v momentu srážky a poté se vypustí. Za normálních okolností se naplní pouze boční airbag na straně zasažené nárazem. Pravostranné řízení 21

22 Bezpečnost Hlavové airbagy Vlastnosti Hlavové airbagy doplňují existující systém SIPS. Hlavové airbagy jsou skryty v čalounění stropu na obou stranách vozu. Chrání cestující na předních i zadních sedadlech. Při bočním nárazu se hlavový airbag naplní během několika tisícin sekundy. Poté je naplněn asi tři sekundy, aby poskytl cestujícím maximální ochranu v případě komplikovaného těžkého nárazu. Hlavový airbag je aktivován čidly nárazu systému SIPS v případě, že je vůz zasažen z boku. Hlavový airbag je při aktivaci naplněn plynem. Hlavový airbag napomáhá předcházet zranění hlavy řidiče a spolucestujících o části interiéru při bočním nárazu. 22 VAROVÁNÍ! Na madla u stropu nic nevěste ani na ně nic neupevňujte. Háček je určen pouze pro lehké části oděvu (ne pro tvrdé předměty, jako je např. deštník). Na obložení stropu, sloupků ani bočních panelů nic nešroubujte ani neupevňujte. Mohlo by dojít k narušení ochranné funkce. Můžete použít pouze originální díly Volvo, schválené pro použití v této části vozu. VAROVÁNÍ! Hlavové airbagy doplňují bezpečnostní pásy. Vždy se připoutejte bezpečnostním pásem.

23 Bezpečnost WHIPS (Ochrana proti zranění krční páteře při nárazu zezadu) Ochrana proti zranění krční páteře - WHIPS Systém WHIPS (Whiplash Protection System) se skládá z opěradel absorbujících energii a speciálně vyvinutých opěrek hlavy na obou předních sedadlech. Systém je aktivován při nárazu zezadu, v závislosti na úhlu nárazu, rychlosti a fyzikálních vlastnostech druhého vozu. VAROVÁNÍ! Systém WHIPS doplňuje bezpečnostní pásy. Vždy se připoutejte bezpečnostním pásem. Vlastnosti sedadla Když je systém WHIPS aktivován, sklopí se opěradla předních sedadel částečně dozadu, aby se změnila poloha těla řidiče a spolujezdce na předním sedadle. Tím se sníží riziko hyperextenze krku. VAROVÁNÍ! Pokud bylo sedadlo vystaveno extrémnímu zatížení, například při nárazu zezadu, systém WHIPS musí být zkontrolován v autorizovaném servisu Volvo. I když sedadlo nevykazuje viditelné známky poškození, mohlo dojít k omezení ochranných funkcí systému WHIPS. Obraťte se na autorizovaný servis Volvo, aby byla provedena kontrola systému, a to i po mírném nárazu zezadu. VAROVÁNÍ! Nikdy sami neupravujte ani neopravujte sedadlo nebo systém WHIPS. Obraťte se na autorizovaný servis Volvo. Správná poloha těla na sedadle Chraňte se před zraněním správným sezením, řidič a spolujezdec na předním sedadle musí sedět uprostřed sedadla, s co nejmenší vzdáleností hlavy od opěrky hlavy. Systém WHIPS a dětské sedačky Systém WHIPS neovlivňuje negativně ochranný účinek prvků vozu na dětskou sedačku. 23

24 Bezpečnost Může být používána: dětská sedačka na předním sedadle spolujezdce, za předpokladu, že byl airbag spolujezdce deaktivován. dětská sedačka umístěná zády ke směru jízdy na zadním sedadle aopřená o opěradlo předního sedadla. Neomezujte funkci systému WHIPS VAROVÁNÍ! Pokud je zadní opěradlo sklopené, odpovídající přední sedadlo musí být posunuto dopředu tak, aby se nedotýkalo sklopeného opěradla. 24 VAROVÁNÍ! Neumísťujte krabici nebo jiný náklad tak, aby byl sevřen mezi sedákem zadního sedadla a opěradlem předního sedadla. Ujistěte se, že žádné předměty nebrání správné funkci systému WHIPS.

25 Bezpečnost Kdy se bezpečnostní systémy aktivují? Systém Předpínač bezpečnostního pásu Airbagy (SRS) Boční airbagy SIPS Hlavový airbag (IC) Systém ochrany proti hyperextenzi krku (WHIPS) Aktivován Při čelním nárazu. Bezpečnostní pás je napnut okolo těla, aby tělo cestujícího zadržel rychleji. Při nehodě, kdy hrozí nebezpečí zranění cestujících sedících na předních sedadlech nárazem na palubní desku nebo volant. Při boční srážce, kdy je náraz dostatečně silný. Při bočních nárazech. Hlavové airbagy snižují riziko zranění hlavy. Při nárazu zezadu. Snižuje riziko zranění krční páteře. Pokud se naplnily airbagy, doporučujeme Vám postupovat takto: Nechte vůz odtáhnout do autorizovaného servisu Volvo. Nikdy nejezděte s vyfouknutými airbagy. Nechte v autorizovaném servisu Volvo vyměnit prvky bezpečnostního systému vozu. Airbagy se nenaplní při každém čelním nárazu. To znamená, že v takovém případě nebylo naplnění airbagu nutné a cestující byli chráněni jinými bezpečnostními systémy vozu. POZNÁMKA! Systémy SRS, SIPS a IC mohou být při srážce aktivovány pouze jednou. VAROVÁNÍ! Řídící jednotka systému SRS je umístěna ve středové konzole. Při namočení podlahy v kabině vozu vodou odpojte kabely akumulátoru vozu. Nepokoušejte se nastartovat motor, protože by mohlo dojít k naplnění airbagů. Nechte vůz odtáhnout do autorizovaného servisu Volvo. VAROVÁNÍ! Nikdy nejezděte s vyfouknutými airbagy. Mohou ztížit řízení vozu. Mohou být také poškozeny další bezpečnostní systémy. Intenzívní kouř a prach, uvolněné při naplnění airbagů, mohou podráždit Vaše oči a pokožku. Dojde-li k podráždění, omyjte postižená místa studenou vodou a obraťte se na lékaře. Rychlost plnění airbagů a materiál airbagů mohou způsobit spálení pokožky třením. 25

26 Bezpečnost Crash mode Jízda po nehodě Jestliže Váš vůz patřil k účastníkům nehody, může se na informačním displeji objevit text CRASH MODE - SEE MANUAL. To znamená, že je omezena funkčnost vozu. CRASH MODE je bezpečnostní funkce, která se aktivuje, když náraz mohl poškodit důležitou funkci ve voze, např. palivové potrubí, čidla bezpečnostních systémů nebo brzdovou soustavu. 26 VAROVÁNÍ! Nikdy se nepokoušejte opravit vůz sami nebo resetovat elektroniku po aktivaci režimu CRASH MODE. Mohlo by dojít ke zranění nebo by vůz nemusel fungovat jako obvykle. Vždy nechte vůz zkontrolovat v autorizovaném servisu Volvo a obnovit normální status poté, co se objevil text CRASH MODE. Pokus o nastartování motoru vozu Nejprve zkontrolujte, že z vozu neuniká palivo. Nesmí být cítit zápach paliva. VAROVÁNÍ! Nepokoušejte se za žádných okolností nastartovat motor Vašeho vozu, jestliže cítíte zápach paliva, když je na displeji zpráva CRASH MODE. Ihned opusťte vůz. Pokud vše vypadá normálně a zkontrolovali jste vůz z hlediska úniku paliva, můžete se pokusit nastartovat motor vozu. Nejprve vyjměte klíč ze spínací skříňky, poté jej zasuňte zpět. Elektronika vozu se pokusí resetovat do normálního režimu. Potom se pokuste nastartovat motor vozu Jízda Pokud se po resetování CRASH MODE zobrazí normální režim, můžete s vozem opatrně odjet z jeho současné nebezpečné pozice. Nejezděte s vozem dál, než je nezbytně nutné. Odtažení I když vůz vypadá po uvedení do režimu CRASH MODE jako pojízdný, nesmíte s ním jet ani jej táhnout. Při jízdě by mohlo skryté poškození znemožnit manévrování s vozem. VAROVÁNÍ! Vůz nesmí být tažen, když byl uveden do režimu CRASH MODE. Musí být ze své aktuální pozice dopraven na plošině do autorizovaného servisu Volvo.

27 Bezpečnost Kontrola airbagů a hlavových airbagů Intervaly kontrol Rok a měsíc uvedený na štítku na sloupku dveří je datum, kdy musíte kontaktovat Váš autorizovaný servis Volvo, aby provedl prohlídku, a pokud je to nutné, výměnu airbagů, předpínačů bezpečnostních pásů a hlavových airbagů. Máte-li jakékoli dotazy týkající se těchto systémů, obraťte se na autorizovaný servis Volvo. 1. Airbag řidiče 2. Airbag předního spolujezdce 3. Boční airbag na straně řidiče 4. Boční airbag na straně spolujezdce 5. Hlavový airbag na straně řidiče 6. Hlavový airbag na straně spolujezdce Tento štítek se nachází v otvoru levých zadních dveří. 27

28 Bezpečnost Bezpečnost dětí POZNÁMKA! Právní požadavky na umístění dětí ve voze se mohou v jednotlivých zemích lišit. Řiďte se platnou právní úpravou. Děti musejí ve voze sedět bezpečně a přitom pohodlně Umístění dítěte ve voze a požadované vybavení je ovlivněno hmotností a výškou dítěte. Tabulka Umístění dětí strana 30 ve voze Vám poskytne potřebné informace. Děti libovolné výšky musejí být v každém věku ve voze připoutány. Děti nesmějí nikdy sedět na klíně cestujících. Dětský zádržný systém Volvo je vhodný pro použití ve Vašem voze. Používání originálního vybavení Volvo zajišťuje správné umístění a dostatečnou pevnost upevňovacích bodů a spojů. Dětské sedačky a airbagy jsou neslučitelné Dětské sedačky a airbagy Je-li aktivován čelní airbag spolujezdce, umístěte dítě vždy na zadní sedadlo. Při naplnění airbagu by mohlo být dítě sedící na dětské sedačce na sedadle spolujezdce vážně zraněno. VAROVÁNÍ! Na předním sedadle nesmí sedět osoba s tělesnou výškou menší než 140 cm. 28

29 Bezpečnost Štítek na straně palubní desky VAROVÁNÍ! Nikdy nepoužívejte na předním sedadle spolujezdce dětskou sedačku/ podkládací sedák, je-li Váš vůz vybaven čelním airbagem spolujezdce. 29

30 Bezpečnost Umístění dětí ve voze Hmotnost/věk Přední sedadlo Vnější zadní sedadla Prostřední zadní sedadlo <10 kg (22 liber) (0 9 měsíců) Dětský zádržný systém používaný zády ke směru jízdy, zajištěný bezpečnostním pásem a popruhy. L: Číslo schválení typu E Dětský zádržný systém používaný zády ke směru jízdy, zajištěný bezpečnostním pásem a popruhy. L: Číslo schválení typu E Podkládací sedák s nebo bez opěradla. L: Číslo schválení typu E Dětský zádržný systém používaný zády ke směru jízdy, zajištěný bezpečnostním pásem, oporou a popruhy. L: Číslo schválení typu E Dětský zádržný systém používaný zády ke směru jízdy, zajištěný bezpečnostním pásem, oporou a popruhy. L: Číslo schválení typu E Jiné možnosti: Podkládací sedák s nebo bez opěradla. L: Číslo schválení typu E Integrovaný podkládací sedák. L: Číslo schválení typu E Dětský zádržný systém používaný zády ke směru jízdy, zajištěný bezpečnostním pásem, oporou a popruhy. L: Číslo schválení typu E Dětský zádržný systém používaný zády ke směru jízdy, zajištěný bezpečnostním pásem, oporou a popruhy. L: Číslo schválení typu E Podkládací sedák s nebo bez opěradla. L: Číslo schválení typu E kg (19 40 liber) (9 36 měsíců) kg (33 80 liber) (3-12 let) L: Vhodné pro některé dětské zádržné systémy, jak je uvedeno v příslušných schváleních. Dětské zádržné systémy mohou být určené pro konkrétní typ vozu, s omezením, polouniverzální nebo univerzální. 30 VAROVÁNÍ! Nikdy neumísťujte dítě v dětské sedačce nebo na podkládacím sedáku na předním sedadle, je-li aktivován čelní airbag spolujezdce. Nikdy nenechávejte děti bez dozoru.

31 Bezpečnost Systém ukotvení ISOFIX pro dětské sedačky (volitelná výbava) Vnější zadní sedadla jsou vybavena kotvícími body systému ISOFIX. Více informací o dětských zádržných systémech získáte u dealera vozů Volvo. Integrovaný podkládací sedák (volitelná výbava) Dětský integrovaný podkládací sedák Volvo pro vnější zadní sedadla je zkonstruován speciálně pro zajištění optimální bezpečnosti dětí. V kombinaci stříbodovým bezpečnostním pásem je určen pro děti o hmotnosti mezi 15 až 36 kg. Zvednutí podkládacího sedáku 1. Zatáhněte za rukojeť, aby se podkládací sedák zvedl. 2. Uchopte sedák oběma rukama aposuňte jej dozadu. 3. Zatlačte na sedák, až se zajistí. VAROVÁNÍ! Podkládací sedák musí být před posazením dítěte v zajištěné poloze. Ujistěte se, že: bezpečnostní pás je v kontaktu stělem dítěte a není volný nebo nad ramenem překroucený. 31

32 Bezpečnost bederní část pásu je vedena nízko přes boky, aby poskytovala optimální ochranu bezpečnostní pás se nedotýká krku dítěte nebo nevede pod paží. Pečlivě nastavte polohu opěrky hlavy podle dítěte. Viz také strana 158. Sklopení 1. Zatáhněte za rukojeť 2. Posuňte sedák dolů a zatlačte na něj, až se zajistí POZNÁMKA! Nezapomeňte sklopit sedák dolů vždy, když chcete sklopit opěradlo sedadla dopředu. 32 VAROVÁNÍ! Pokud byl integrovaný podkládací sedák silně přetížen, např. při nehodě, musí být celý podkládací sedák vyměněn. To zahrnuje také bezpečnostní pás se šrouby. Výměnu proveďte i tehdy, nevykazuje-li sedák viditelné známky poškození, protože mohlo dojít k omezení pouze některé ochranné funkce. Je-li podkládací sedák opotřebovaný, musí být vyměněn. Výměna podkládacího sedáku Je důležité, aby byl integrovaný podkládací sedák správně zajištěn. Veškeré potřebné opravy nebo výměnu proto nechte provést v autorizovaném servisu Volvo. Podkládací sedák žádným způsobem neupravujte ani nepřizpůsobujte. Instalace dětské sedačky Firma Volvo vyrábí dětské zádržné systémy, které jsou vyvinuty a testovány pro použití ve vozech Volvo. Pokud používáte dětské zádržné systémy jiných výrobců, je velmi důležité, abyste si pečlivě přečetli instrukce pro instalaci, které uvádí výrobce a přesně je dodržovali. Neupevňujte popruhy dětské sedačky k horizontální nastavovací tyči, pružinám ani držákům a vzpěrám pod sedadlem. Ostré hrany mohou poškodit upevňovací popruhy. Opřete opěradlo dětského zádržného systému o palubní desku. To platí pro vozy, které nejsou vybaveny airbagem spolujezdce nebo pro případ, kdy je airbag deaktivován. Nikdy nepoužívejte na předním sedadle spolujezdce dětskou sedačku, je-li Váš vůz vybaven čelním airbagem spolujezdce, který není deaktivován. Pokud máte jakékoli potíže při instalaci dětského zádržného systému, obraťte se na výrobce tohoto systému, aby Vám poskytl podrobnější informace.

33 Přístroje a ovládací prvky Přístroje a ovládací prvky Sdružený přístroj 34 Kontrolky a varovné kontrolky 35 Informační displej 39 Elektrická zásuvka a spínač na středové konzole 40 Panel osvětlení 41 Levý pákový přepínač 43 Tempomat (volitelná výbava) 45 Pravý pákový přepínač 46 Nastavení volantu, výstražná světla 48 Parkovací brzda, elektrická zásuvka 49 Elektrické ovládání oken 50 Vnitřní zpětné zrcátko/vnější zpětná zrcátka 52 Elektricky ovládané střešní okno (volitelná výbava) 55 Osobní preference 57 33

34 Přístroje a ovládací prvky Kombinovaná přístrojová deska 1. Rychloměr 2. Kontrolka levých ukazatelů směru 3. Výstražný symbol 4. Informační displej Displej zobrazuje informace a varovné zprávy, venkovní teplotu a hodiny. Pohybuje-li teplota mezi +2 C a 5 C, zobrazí se na displeji sněhová vločka. Symbol slouží jako varování před možnou námrazou na vozovce. Jestliže vozidlo stálo na místě, může displej ukazovat vyšší teplotu než skutečnou. 5. Symbol informací 6. Kontrolka pravých ukazatelů směru 7. Otáčkoměr Ukazuje otáčky motoru v tisících za minutu (ot./min.). Ručička otáčkoměru nesmí zasahovat do červené zóny. 8. Kontrolky a varovné kontrolky 9. Palivoměr 10. Tlačítko pro dílčí počítadlo kilometrů Používá se pro měření krátkých vzdáleností. Krátkým stisknutím tlačítka přepínáte mezi dvěma dílčími počitadly kilometrů T1 a T2. Dlouhým stisknutím (déle než 2 sekundy) resetujete aktivní dílčí počítadlo kilometrů. 11. Displej Zobrazuje polohu páky voliče automatické převodovky, čidlo deště, dílčí a celkové počítadlo kilometrů a tempomat. 12. Kontrolka dálkových světel 13. Tlačítko pro hodiny Otáčením tlačítka hodiny seřídíte. 14. Ukazatel teploty chladící kapaliny Teplota chladicí kapaliny motoru. Pokud je teplota abnormálně vysoká aručička dosahuje červené zóny, na displeji se objeví zpráva. Nezapomeňte, že přídavné světlomety na přední části mřížky chladiče snižují chladicí účinek při vysoké venkovní teplotě a velkém zatížení motoru. 15. Kontrolky a varovné kontrolky 34

35 Kontrolky a varovné kontrolky Funkční test, kontrolky Všechny kontrolky a varovné kontrolky svítí, když před startováním otočíte klíč ve spínací skříňce do polohy II. Přitom se zkontroluje funkčnost kontrolek. Všechny kontrolky musejí zhasnout po nastartování motoru, s výjimkou kontrolky parkovací brzdy, která zhasne pouze tehdy, když je parkovací brzda odbrzděna. Pokud motor do 5 sekund nenaskočí, zhasnou všechny kontrolky, s výjimkou a. Určité kontrolky nemusejí mít ilustrovanou funkci, v závislosti na vybavení vozu. Symboly uprostřed sdruženého přístroje Červený výstražný trojúhelník svítí, když se projevila závada, která může ovlivnit bezpečnost a/nebo řiditelnost vozu. Na informačním displeji se zároveň objeví vysvětlující text. Ve spojení s ostatními kontrolkami se může rozsvítit také výstražný symbol. 1. Zastavte na bezpečném místě. S vozidlem nesmíte pokračovat vjízdě. 2. Přečtěte si informaci na displeji. Přístroje a ovládací prvky 3. Odstraňte závadu v souladu s pokyny nebo kontaktujte autorizovaný servis Volvo. Pokud jde o odchylku jednoho ze systémů ve voze, na displeji se objeví žlutý symbol informací ve spojení s textem na displeji. Ve spojení s ostatními kontrolkami se může rozsvítit také symbol informací. POZNÁMKA! Vůz je nadále pojízdný, pokud budete dodržovat zprávy vztahující se k údržbě. Obraťte se na autorizovaný servis Volvo. 35

36 Přístroje a ovládací prvky 3. Pokud kontrolka zůstane rozsvícená, jeďte do autorizovaného servisu Volvo, kde systém ABS zkontrolují. 3. Zadní světlo do mlhy Tato kontrolka svítí, když svítí zadní světlo do mlhy. Kontrolky - levá strana 1. Závada v systému řízení emisí 36 Nechte systém zkontrolovat v autorizovaném servisu Volvo. 2. Závada v systému ABS Jestliže tato kontrolka svítí, ABS je nefunkční. Normální funkce brzdové soustavy zůstává zachována, avšak bez fungování ABS. 1. Zastavte vůz na bezpečném místě a vypněte motor. 2. Opět motor nastartujte. 4. Stabilizační systém STC nebo DSTC Blikající symbol signalizuje, že stabilizační symbol je v činnosti. Pokud zůstane varovná kontrolka rozsvícená, signalizuje tak nízkou adhezi vozovky. 5. Bez funkce 6. Žhavení (vznětové motory) Kontrolka svítí, když probíhá žhavení. Žhavení začíná, když teplota klesne pod -2 C. Po zhasnutí kontrolky můžete nastartovat motor. 7. Nízká hladina paliva v palivové nádrži Když se rozsvítí kontrolka, zbývá v nádrži přibližně 5 litrů paliva. Kontrolky - pravá strana 1. Ukazatele směru přívěsu Tato kontrolka bliká, když blikají ukazatele směru vozu a přívěsu. Pokud tato kontrolka nebliká, nefunguje jeden z ukazatelů směru přívěsu nebo vozu. 2. Zabrzděná parkovací brzda Kontrolka svítí, i když je parkovací brzda zabrzděna pouze na jeden zub. Zkontrolujte, že je vůz dostatečně zabrzděn.

37 Přístroje a ovládací prvky 3. Airbagy - SRS Pokud kontrolka trvale svítí nebo se rozsvítí za jízdy, byla zjištěna porucha v systému SRS, SIPS nebo IC. Jeďte co nejdříve do autorizovaného servisu Volvo, kde systém zkontrolují. 4. Nízký tlak oleje Jestliže se kontrolka rozsvítí za jízdy, je příliš nízký tlak motorového oleje. Ihned vypněte motor a zkontrolujte hladinu motorového oleje. V případě potřeby olej doplňte. Svítí-li kontrolka a hladina oleje je normální, kontaktujte autorizovaný servis Volvo. 5. Kontrolka zapnutí bezpečnostního pásu Kontrolka zůstane rozsvícená, pokud není řidič nebo spolujezdec na předním sedadle připoután bezpečnostním pásem. 6. Akumulátor se nedobíjí Pokud se kontrolka rozsvítí když běží motor, příčinou může být závada v elektrickém systému. Obraťte se na autorizovaný servis Volvo. 7. Závada v brzdovém systému Rozsvítí-li se tato kontrolka, může být příliš nízká hladina brzdové kapaliny. 1. Zastavte vůz na bezpečném místě a zkontrolujte hladinu kapaliny v zásobní nádobě brzdové kapaliny. 2. Pokud se hladina kapaliny pohybuje pod značkou MIN, nepokračujte v jízdě. Nechte vůz odtáhnout do autorizovaného servisu Volvo, kde brzdový systém zkontrolují. Svítí-li varovné kontrolky BRZDOVÝ SYSTÉM a ABS současně, může jít o problém v systému rozdělení brzdné síly. 1. Zastavte vůz na bezpečném místě a vypněte motor. 2. Opět motor nastartujte. Jestliže obě kontrolky zhasnou, pokračujte v jízdě. Pokud kontrolky zůstanou rozsvícené, zkontrolujte hladinu brzdové kapaliny ve vyrovnávací nádržce. Je-li hladina kapaliny na normální úrovni a kontrolky zůstanou rozsvícené, jeďte velmi opatrně do autorizovaného servisu Volvo a nechte brzdový systém zkontrolovat. Pokud se hladina kapaliny pohybuje pod značkou MIN, nepokračujte vjízdě. Nechte vůz odtáhnout do autorizovaného servisu Volvo, kde brzdový systém zkontrolují. VAROVÁNÍ! Pokud svítí současně obě varovné kontrolky BRZDOVÝ SYSTÉM a ABS, vzniká riziko, že se zadní část vozu dostane při prudkém brzdění do smyku. Upomínka - nezavřené dveře Jestliže jedny ze dveří, kapota nebo víko zavazadlového prostoru nejsou správně zavřené, řidič bude varován. 37

38 Přístroje a ovládací prvky Nízká rychlost Jede-li vůz rychlostí maximálně 7 km/h, kontrolka svítí. Současně se na displeji objeví jedno z následujících hlášení: DRIVER DOOR OPEN (otevřené dveře řidiče), PASSENGER DOOR OPEN (otevřené dveře spolujezdce), LEFT REAR DOOR OPEN (otevřené levé zadní dveře) nebo RIGHT REAR DOOR OPEN (otevřené pravé zadní dveře). Co nejdříve bezpečně zastavte vůz. Zavřete otevřené dveře. Kapota 1 a víko zavazadlového prostoru Bez ohledu na rychlost se kontrolka rozsvítí a na displeji se objeví hlášení BONNET OPEN (otevřená kapota) nebo BOOT LID OPEN (otevřené víko zavazadlového prostoru). Vysoká rychlost Jede-li vůz rychlostí 7 km/h nebo vyšší, kontrolka svítí. Současně se objeví jedno z hlášení uvedených v předcházejících odstavcích. 1 Pouze vozy s alarmem. 38

39 Přístroje a ovládací prvky Informační displej Zprávy Současně s rozsvícením varování nebo kontrolky se na informačním displeji objeví doplňkové hlášení. Stiskněte tlačítko READ (A). Mezi zprávami rolujte tlačítkem READ. Zprávy o poruchách jsou uloženy v paměti až do odstranění závady. POZNÁMKA! Jestliže se objeví hlášení o poruše, když používáte palubní počítač, zpráva musí být přečtena (stiskněte tlačítko READ), až potom můžete pokračovat v předchozí činnosti. Zpráva STOP SAFELY STOP ENGINE SERVICE URGENT SEE MANUAL SERVICE REQUIRED TIME FOR REGULAR SERVICE Popis Zastavte vůz a vypněte motor. Vážné riziko poškození. Zastavte vůz a vypněte motor. Vážné riziko poškození. Ihned dopravte vůz do servisu. Přečtěte si příručku pro uživatele. Co nejdříve dopravte vůz do servisu. Čas na pravidelnou údržbu. Časový interval je ovlivněn ujetou vzdáleností, uplynulým počtem měsíců od poslední prohlídky a dobou chodu motoru. 39

40 Přístroje a ovládací prvky Elektrická zásuvka a spínač na středové konzole Zapalovač cigaret (volitelná výbava) Zapalovač cigaret se zapíná zatlačením dovnitř. Po zahřátí zapalovač povyskočí. Chcete-li jej použít, opatrně jej vytáhněte. Elektrická zásuvka, systém DSTC, zvláštní vybavení Elektrická zásuvka 12V Elektrická zásuvka je použitelná pro různé příslušenství o napětí 12 V, jako jsou například mobilní telefony a chladničky. Maximální proudový odběr je 10A. Aby byla zásuvka napájena, musí být klíč ve spínací skříňce v poloze I. VAROVÁNÍ! Stabilizační systém STC nebo DSTC 1 Stabilizační a protiprokluzový systém se uvede do pohotovostního stavu automaticky při nastartování motoru vozu. Vypnutí stabilizačního systému: Držte tlačítko stisknuté po dobu nejméně půl sekundy. Další informace, viz strana 138. VAROVÁNÍ! Po vypnutí stabilizačního systému se změní jízdní vlastnosti vozu. Zvláštní vybavení Prostor pro zvláštní spínač pro dodatečně instalované vybavení. Vždy, když zásuvku nepoužíváte, instalujte krytku. 1 Volitelná výbava 40

41 Přístroje a ovládací prvky Ovládací panel vnějšího osvětlení 1. Ovládání sklonu světlometů Tímto otočným ovladačem se nastavuje sklon světlometů. Používá se, když je vůz tak naložen, že se změní sklon světlometů k vozovce. Normální sklon paprsku - otočte ovladačem nahoru (0). Snížený paprsek - otočte ovladačem dolů. Vozy s bixenonovými světlomety (volitelná výbava) jsou vybaveny automatickým nastavením sklonu světlometů. 2. Světlomety a obrysová světla Všechna světla jsou zhasnuta. Vozy s osvětlením pro jízdu ve dne (v některých zemích) Potkávací světla se rozsvítí automaticky, když otočíte klíč ve spínací skříňce do jízdní polohy (II) a nemohou být zhasnuta. Před jízdou do určitých zemí může být osvětlení pro jízdu ve dne deaktivováno. Obraťte se na autorizovaný servis Volvo. Současně s potkávacími světly svítí přední a zadní obrysová světla, osvětlení registrační značky a osvětlení přístrojů. Obrysová světla Svítí přední a zadní obrysová světla, osvětlení registrační značky a osvětlení přístrojů. Dálková a potkávací světla Klíč ve spínací skříňce vpoloze II: Svítí světlomety (plus přední a zadní obrysová světla, osvětlení registrační značky aosvětlení přístrojů). POZNÁMKA! Před rozsvícením dálkových světel musí být spínač světel v poloze II. Kdykoli je možné bliknout dálkovými světly, i když ve spínací skříňce není klíč. Viz také strana Osvětlení přístrojů Manuální nastavení: Větší jas - otáčejte kolečkem nahoru. Menší jas - otáčejte kolečkem dolů. Automatické řízení: Čidlo intenzity světla v interiéru automaticky reguluje osvětlení všech přístrojů. 4. Přední světla do mlhy (volitelná výbava) Klíč ve spínací skříňce v poloze II: Stiskněte tlačítko. Přední světla do mlhy svítí v kombinaci s obrysovými světly a dálkovými/potkávacími světly. Když svítí světla do mlhy, svítí LED dioda vtlačítku. POZNÁMKA! V některých zemích se nesmějí používat potkávací nebo dálková světla ve spojení se světly do mlhy. 5. Dvířka hrdla palivové nádrže Stisknutím tlačítka otevřete dvířka hrdla palivové nádrže. 41

42 Přístroje a ovládací prvky 6. Zadní světlo do mlhy Klíč ve spínací skříňce v poloze II: Stisknutím tlačítka rozsvítíte zadní světlo do mlhy. Zadní světlo do mlhy svítí v kombinaci s dálkovými/ potkávacími světly. Svítí LED dioda vtlačítku a kontrolka na sdruženém přístroji. Jestliže jsou přední světla do mlhy a dálková nebo potkávací světla zhasnuta a opět rozsvícena, zadní světlo do mlhy zhasne. Rozsvítíte jej opětovným stisknutím tlačítka. Oslnění Nezapomeňte zhasnout zadní světlo do mlhy, když vidíte ve vnitřním zpětném zrcátku jiné vozidlo. Pouze poslední vůz v koloně by měl mít rozsvícené zadní světlo do mlhy. POZNÁMKA! V každé zemi jsou jiné předpisy pro používání předních a zadních světel do mlhy. 42

43 Přístroje a ovládací prvky Levý pákový přepínač Ukazatele směru, spínač světel asvětelná houkačka Bod odporu (1) Při změně jízdního pruhu nebo předjíždění lehce pohněte pákovým přepínačem nahoru nebo dolů až k bodu odporu. Po uvolnění se pákový přepínač vrátí do výchozí polohy. Tím vyvoláte trojí bliknutí ukazatelů směru. Normální odbočování (2) Ukazatele směru blikají, když posunete pákový přepínač ve směru pohybu volantu při zatáčení. Když se volant po ukončení zatáčení vrátí do původní polohy, ukazatele směru se automaticky vypnou. Světelná houkačka (3) Přitáhněte pákový přepínač k sobě (až ucítíte lehký odpor). Dálková světla budou svítit, dokud páčku neuvolníte. Přepínání, dálková a potkávací světla (3) Přitáhněte pákový přepínač k sobě, až za polohu světelné houkačky a uvolněte ji. Tak přepínáte mezi dálkovými a potkávacími světly. Osvětlení cesty (3) Při opouštění vozu za tmy nebo za špatné viditelnosti postupujte následovně: 1. Vytáhněte klíč ze spínací skříňky. 2. Přitáhněte pákový přepínač k sobě. 3. Opusťte vůz. 4. Zamkněte dveře. Nyní svítí potkávací světla, obrysová světla, osvětlení registrační značky a světla ve vnějších zpětných zrcátkách (volitelná výbava). Všechna tato světla budou svítit 30, 60 nebo 90 sekund. Požadovaný čas můžete nastavit v menu Car settings na displeji ve středové konzole. Další informace, viz část Osobní nastavení. Palubní počítač Ovládání Chcete-li mít přístup k informacím palubního počítače, ovládací kolečko INFO (B) musíte otáčet v krocích, buď nahoru nebo dolů. Dalším otáčením se dostanete do výchozího bodu. POZNÁMKA! Jestliže se během ovládání palubního počítače objeví varovné hlášení, musíte si hlášení nejprve přečíst. Stiskněte tlačítko READ (A) a pak se navrátíte k funkci palubního počítače. 43

44 Přístroje a ovládací prvky Funkce Palubní počítač přijímá velké množství informací, které jsou stále zpracovávány mikroprocesorem. Palubní počítač nabízí čtyři funkce, které jsou zobrazovány na displeji: Průměrná rychlost Okamžitá spotřeba paliva Průměrná spotřeba paliva Dojezd na aktuální množství paliva vnádrži Průměrná rychlost Po vypnutí zapalování se do paměti uloží průměrná rychlost a po nastartování motoru je využita jako základ pro nový výpočet. Resetuje se tlačítkem RESET (C). Okamžitá spotřeba paliva Okamžitá spotřeba paliva se přepočítává každou sekundu. Informace na displeji se aktualizuje vždy po několika sekundách. Když vůz stojí, na displeji se objeví Průměrná spotřeba paliva Průměrná spotřeba paliva od posledního vynulování (RESET). Po vypnutí zapalování se do paměti uloží průměrná spotřeba paliva a zůstane uložena až do resetování funkce. Resetuje se tlačítkem RESET (C). POZNÁMKA! Používáte-li nezávislé topení, mohou se zobrazit nepřesné hodnoty. Dojezd na aktuální objem paliva vnádrži Tento výpočet je založen na průměrné spotřebě paliva za posledních více než 30 km a aktuálním množství paliva v nádrži. Objeví se předpokládaná vzdálenost, kterou můžete ujet na zbývající palivo v nádrži. Pokud je dojezd kratší než 20 km, na displeji se zobrazí POZNÁMKA! Používáte-li nezávislé topení, mohou se zobrazit nepřesné hodnoty. Resetování Chcete-li současně vyresetovat průměrnou rychlost a průměrnou spotřebu paliva, držte stisknuté tlačítko RESET (C) nejméně pět sekund. 44

45 Přístroje a ovládací prvky Tempomat (volitelná výbava) Obsluha Zapnutí Ovládací prvky tempomatu jsou umístěny na levé straně volantu. Nastavení požadované rychlosti: Stiskněte tlačítko CRUISE. Na displeji se zobrazí CRUISE. Rychlost můžete zvýšit nebo snížit stisknutím tlačítka + nebo. POZNÁMKA! Tempomat není možné zapnout při rychlosti vozu nižší než 35 km/h. Lehce stiskněte + nebo, abyste požadovanou rychlost uložili do paměti. Když je tempomat aktivován, zobrazí se CRUISE ON. Dočasné vypnutí Stisknutím 0 dočasně tempomat vypnete. Tempomat se automaticky vypne: když rychlost klesne pod nastavený limit když sešlápnete pedál brzdy nebo pedál spojky. když přesunete páku voliče do polohy N při prokluzování nebo zablokování kol. Poslední nastavená rychlost se uloží do paměti. Návrat k rychlosti uložené v paměti Stisknutím tlačítka vyvoláte dříve nastavenou rychlost. Zrychlení Přechodné zrychlení, např. při předjíždění, neruší funkci tempomatu. Vůz potom pojede dříve uloženou rychlostí. Pokud je tempomat již zapnutý, hodnota nastavené rychlosti může být zvýšena nebo snížena stisknutím tlačítka + nebo. Krátké stisknutí odpovídá přibližně 1 km/h. Při uvolnění tlačítka se do paměti uloží aktuální rychlost vozu. Vypnutí Stisknutím CRUISE tempomat vypnete. Na displeji zhasne CRUISE ON. Tempomat se vypne automaticky při vypnutí zapalování. 45

46 Přístroje a ovládací prvky Pravý pákový přepínač Cyklovač stíračů Můžete nastavit počet setření za určitou dobu. Otáčejte ovládacím kolečkem (C) nahoru, chcete-li zkrátit interval mezi setřeními. Otáčením dolů interval prodloužíte. Trvalé stírání Stírače pracují normální rychlostí Stírače pracují vysokou rychlostí Stírače čelního okna A. Ostřikovače čelního okna a světlometů B. Čidlo deště - zapnuto/vypnuto C. Ovládací kolečko D. Bez funkce Stírače čelního okna jsou vypnuté Stírače čelního okna jsou vypnuté, když je pákový přepínač v poloze 0 Jedno setření Chcete-li provést jedno setření, pohněte pákovým přepínačem nahoru. 46 A Ostřikovače čelního okna/ světlometů Ostřikovače čelního okna a světlometů zapnete přitažením pákového přepínače směrem k volantu. Stírače provedou po uvolnění pákového přepínače tři setření. Ostřikovače světlometů (volitelná výbava pro určité trhy) Vysokotlaké ostřikování světlometů spotřebovává velké množství kapaliny pro ostřikovače. Za účelem šetření kapaliny jsou světlomety ostříknuty pouze při každém pátém ostříknutí čelního okna (v rámci desetiminutového intervalu). Když uplynulo deset minut od posledního ostříknutí čelního okna, budou světlomety ostříknuty opět vysokým tlakem při příštím ostříknutí čelního okna. B Dešťový senzor (volitelná výbava) Dešťový senzor zjišťuje množství vody na čelním okně a zvyšuje nebo snižuje rychlost stíračů čelního okna. Citlivost dešťového senzoru můžete nastavit ovládacím kolečkem (C). Zapnuto/Vypnuto Při aktivaci dešťového senzoru musí být pákový přepínač stíračů čelního okna v poloze 0. Aktivace dešťového senzoru: stiskněte tlačítko (B). Symbol dešťového senzoru se objeví na dolním displeji.

47 Přístroje a ovládací prvky Dešťový senzor vypnete: buď stisknutím tlačítka (B) nebo změnou programu stírání přesunutím pákového přepínače do jiné polohy. Dešťový senzor se vypne automaticky při vypnutí zapalování. Cyklovač stíračů: Stiskněte horní část spínače. Pravidelný chod: Stiskněte dolní část spínače. Neutrální poloha: Stírač je vypnutý. DŮLEŽITÉ! Před vjezdem do myčky vypněte dešťový senzor nebo v myčce vypněte zapalování. Stírače čelního okna by jinak mohly být poškozeny. C Ovládací kolečko Ovládací kolečko se používá k nastavení počtu setření během intervalu, když je zvolen cyklovač stíračů nebo citlivosti na množství srážek, když je zapnutý dešťový senzor. D - Stírač a ostřikovač, zadní okno Stírač a ostřikovač zadního okna se aktivují přesunutím pákového přepínače dopředu. Po ukončení ostřikování provede stírač několik setření. Tlačítko na konci pákového přepínače je třípolohový spínač: 47
