Český výrobce strojů na plasty a gumu a hydraulických lisů Czech producer of injection moulding machines and hydraulic press VC VC-SD VC-R

Transkript

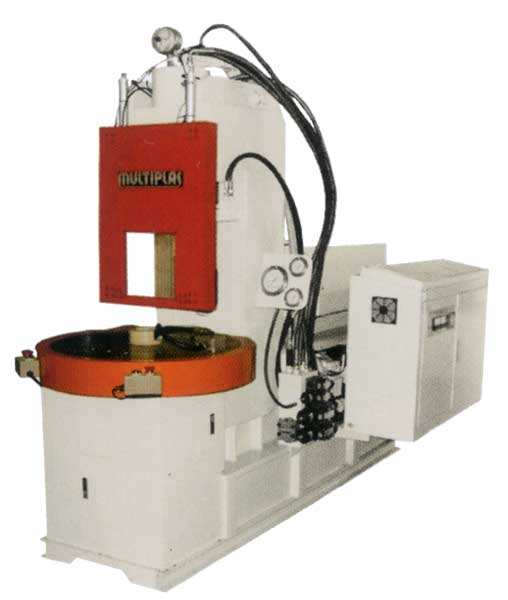

1 Nové bez sloupové vstřikovací stroje C rám INTEC.. VC (vertikální uzavírací jednotka / horizontální vstřikovací jednotka). Vertikální upínání, horizontální vstřik. VC VC-SD VC-R Přehled provedení: INTEC 35-VC INTEC 35-VC-SD INTEC 35-VC-R INTEC 55-VC INTEC 55-VC-SD INTEC 55-VC-R INTEC 85-VC INTEC 85-VC-SD INTEC 85-VC-R INTEC 120-VC INTEC 120-VC-SD INTEC 120-VC-R INTEC 160-VC INTEC 160-VC-SD INTEC 160-VC-R invera@invera.cz Stránka 1 z 6

2 Technické parametry a rozdělení strojů INTEC 35-VC.. INTEC 35-VC INTEC 35-VC-SD INTEC 35-VC-R Průměr šneku mm Teoretický vstřik. objem cm Gramáž vstřiku g Vstřikovací tlak (max.) kg/cm Vstřikovací výkon cm 3 /s Tavící výkon kg/hod Otáčky šneku ot./min 10 ~ 255 Uzavírací síla t 35 Výška formy (min.) mm 175 Zdvih pohyblivé desky mm 200 Max. otevření mm 375 Rozměry pro formu mm Vnější rozměr upín. desek mm Zdvih vyrážení mm 75 Síla vyrážení t 3,2 Elektrický příkon kw 7,5 7,5 7,5 Příkon topení kw 4,6 4,6 4,6 Zdvih kluzného stolu mm 480 Průměr otočného stolu mm 740 Průtok chladící vody l/hod 2500 ~ ~ ~ 3000 Rozměry stroje ( D Š V ) mm Celková hmotnost stroje kg invera@invera.cz Stránka 2 z 6

3 Technické parametry a rozdělení strojů INTEC 55-VC.. INTEC 55-VC INTEC 55-VC-SD INTEC 55-VC-R Průměr šneku mm Teoretický vstřik. objem cm Gramáž vstřiku g Vstřikovací tlak (max.) kg/cm Vstřikovací výkon cm 3 /s Tavící výkon kg/hod Otáčky šneku ot./min 10 ~ 230 Uzavírací síla t 55 Výška formy (min.) mm 175 Zdvih pohyblivé desky mm 200 Max. otevření mm 375 Rozměry pro formu mm Vnější rozměr upín. desek mm Zdvih vyrážení mm 75 Síla vyrážení t 3,2 Elektrický příkon kw 7,5 11,2 11,2 Příkon topení kw 5,3 5,3 5,3 Zdvih kluzného stolu mm 560 Průměr otočného stolu mm 850 Průtok chladící vody l/hod 3800 ~ ~ ~ 4500 Rozměry stroje ( D Š V ) mm Celková hmotnost stroje kg invera@invera.cz Stránka 3 z 6

4 Technické parametry a rozdělení strojů INTEC 85-VC.. INTEC 85-VC INTEC 85-VC-SD INTEC 85-VC-R Průměr šneku mm Teoretický vstřik. objem cm Gramáž vstřiku g Vstřikovací tlak (max.) kg/cm Vstřikovací výkon cm 3 /s Tavící výkon kg/hod Otáčky šneku ot./min 10 ~ 225 Uzavírací síla t 85 Výška formy (min.) mm 195 Zdvih pohyblivé desky mm 250 Max. otevření mm 445 Rozměry pro formu mm Vnější rozměr upín. desek mm Zdvih vyrážení mm 75 Síla vyrážení t 3,2 Elektrický příkon kw 11, Příkon topení kw 7,5 7,5 7,5 Zdvih kluzného stolu mm 630 Průměr otočného stolu mm 980 Průtok chladící vody l/hod 4800 ~ ~ ~ 5500 Rozměry stroje ( D Š V ) mm Celková hmotnost stroje kg invera@invera.cz Stránka 4 z 6

5 Technické parametry a rozdělení strojů INTEC 120-VC.. INTEC 120-VC INTEC 120-VC-SD INTEC 120-VC-R Průměr šneku mm Teoretický vstřik. objem cm Gramáž vstřiku g Vstřikovací tlak (max.) kg/cm Vstřikovací výkon cm 3 /s Tavící výkon kg/hod Otáčky šneku ot./min 10 ~ 215 Uzavírací síla t 120 Výška formy (min.) mm 200 Zdvih pohyblivé desky mm 275 Max. otevření mm 475 Rozměry pro formu mm Vnější rozměr upín. desek mm Zdvih vyrážení mm 90 Síla vyrážení t 5,3 Elektrický příkon kw 15 18,5 18,5 Příkon topení kw 9,6 9,6 9,6 Zdvih kluzného stolu mm 720 Průměr otočného stolu mm 1170 Průtok chladící vody l/hod 5800 ~ ~ ~ 6500 Rozměry stroje ( D Š V ) mm Celková hmotnost stroje kg invera@invera.cz Stránka 5 z 6

6 Technické parametry a rozdělení strojů INTEC 160-VC.. INTEC 160-VC INTEC 160-VC-SD INTEC 160-VC-R Průměr šneku mm Teoretický vstřik. objem cm Gramáž vstřiku g Vstřikovací tlak (max.) kg/cm Vstřikovací výkon cm 3 /s Tavící výkon kg/hod Otáčky šneku ot./min 10 ~ 225 Uzavírací síla t 160 Výška formy (min.) mm 250 (200) Zdvih pohyblivé desky mm 275 Max. otevření mm 525 (475) Rozměry pro formu mm Vnější rozměr upín. desek mm Zdvih vyrážení mm 100 Síla vyrážení t 5,3 Elektrický příkon kw 18,5 18,5 22 Příkon topení kw 11,8 11,8 11,8 Zdvih kluzného stolu mm 720 Průměr otočného stolu mm 1370 Průtok chladící vody l/hod 7000 ~ ~ ~ 7800 Rozměry stroje ( D Š V ) mm Celková hmotnost stroje kg invera@invera.cz Stránka 6 z 6
