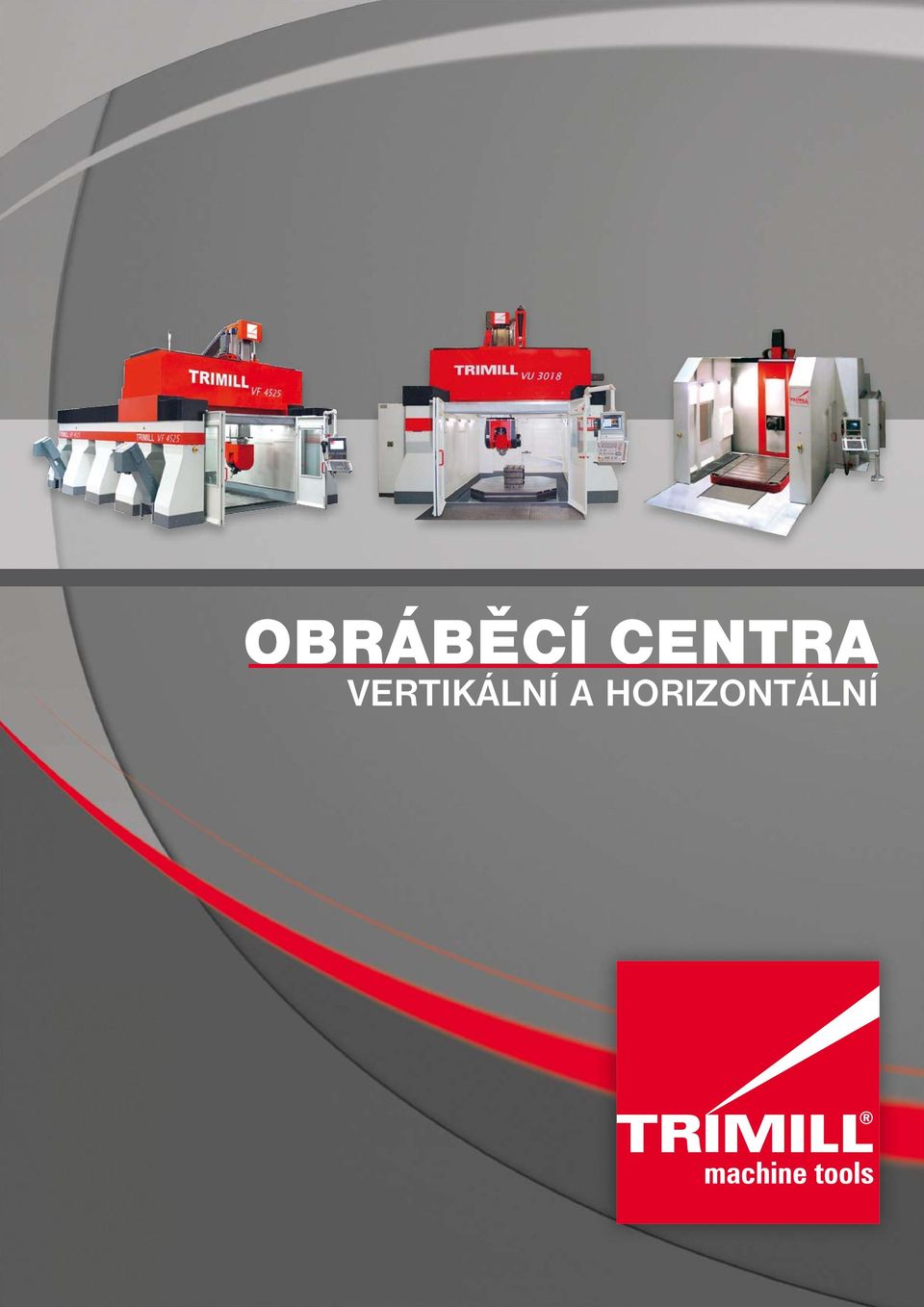

1 OBRÁBĚCÍ CENTRA VERTIKÁLNÍ A HORIZONTÁLNÍ

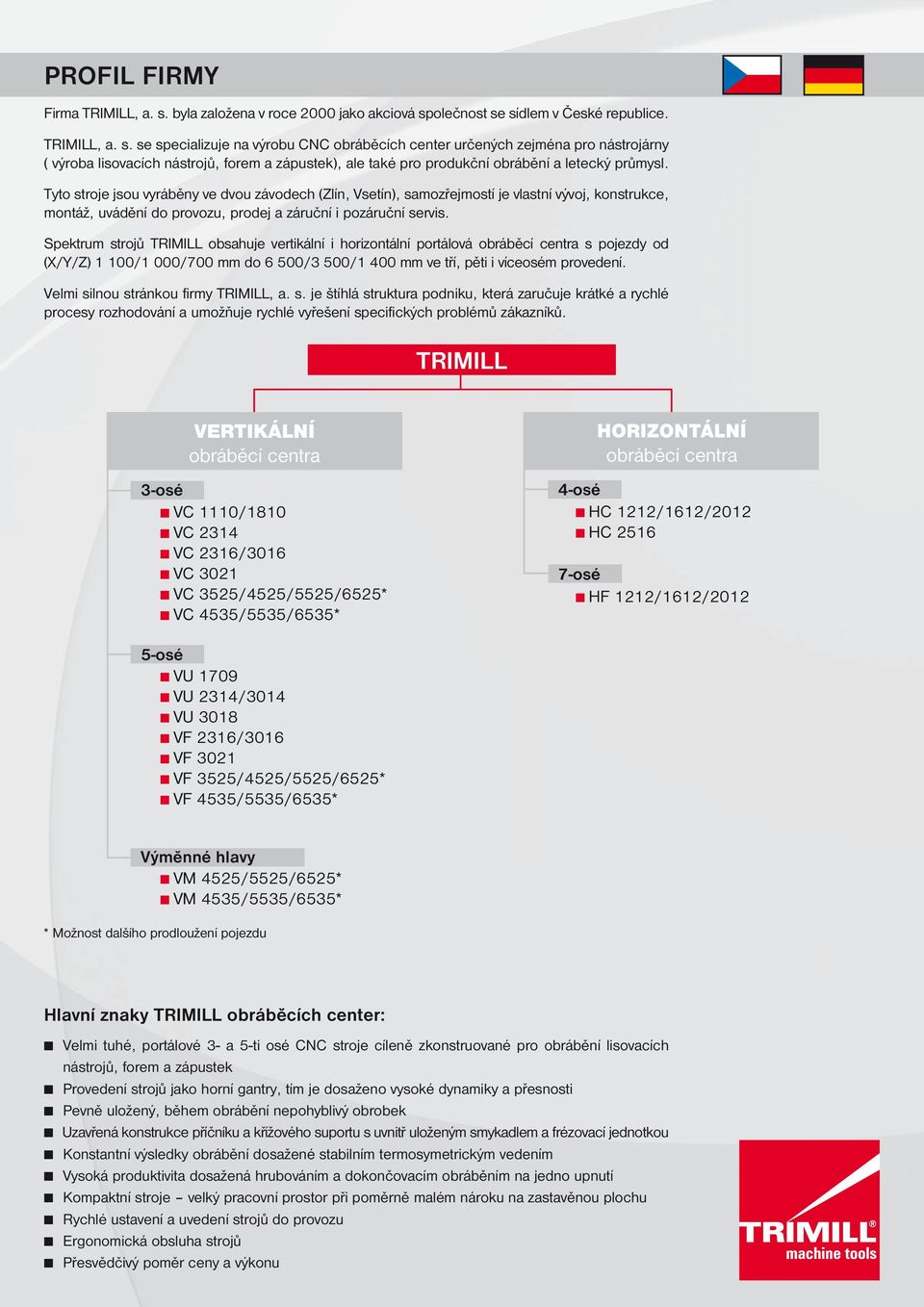

2 PROFIL FIRMY Firma TRIMILL, a. s. byla založena v roce 2000 jako akciová společnost se sídlem v České republice. TRIMILL, a. s. se specializuje na výrobu CNC obráběcích center určených zejména pro nástrojárny ( výroba lisovacích nástrojů, forem a zápustek), ale také pro produkční obrábění a letecký průmysl. Tyto stroje jsou vyráběny ve dvou závodech (Zlín, Vsetín), samozřejmostí je vlastní vývoj, konstrukce, montáž, uvádění do provozu, prodej a záruční i pozáruční servis. Spektrum strojů TRIMILL obsahuje vertikální i horizontální portálová obráběcí centra s pojezdy od (X/Y/Z) 1 100/1 000/700 mm do 6 500/3 500/1 400 mm ve tří, pěti i víceosém provedení. Velmi silnou stránkou firmy TRIMILL, a. s. je štíhlá struktura podniku, která zaručuje krátké a rychlé procesy rozhodování a umožňuje rychlé vyřešení specifických problémů zákazníků. TRIMILL VERTIKÁLNÍ obráběcí centra 3-osé VC 1110/1810 VC 2314 VC 2316/3016 VC 3021 VC 3525/4525/5525/6525* VC 4535/5535/6535* HORIZONTÁLNÍ obráběcí centra 4-osé HC 1212/1612/2012 HC osé HF 1212/1612/ osé VU 1709 VU 2314/3014 VU 3018 VF 2316/3016 VF 3021 VF 3525/4525/5525/6525* VF 4535/5535/6535* Výměnné hlavy VM 4525/5525/6525* VM 4535/5535/6535* * Možnost dalšího prodloužení pojezdu Hlavní znaky TRIMILL obráběcích center: Velmi tuhé, portálové 3- a 5-ti osé CNC stroje cíleně zkonstruované pro obrábění lisovacích nástrojů, forem a zápustek Provedení strojů jako horní gantry, tím je dosaženo vysoké dynamiky a přesnosti Pevně uložený, během obrábění nepohyblivý obrobek Uzavřená konstrukce příčníku a křížového suportu s uvnitř uloženým smykadlem a frézovací jednotkou Konstantní výsledky obrábění dosažené stabilním termosymetrickým vedením Vysoká produktivita dosažená hrubováním a dokončovacím obráběním na jedno upnutí Kompaktní stroje velký pracovní prostor při poměrně malém nároku na zastavěnou plochu Rychlé ustavení a uvedení strojů do provozu Ergonomická obsluha strojů Přesvědčivý poměr ceny a výkonu

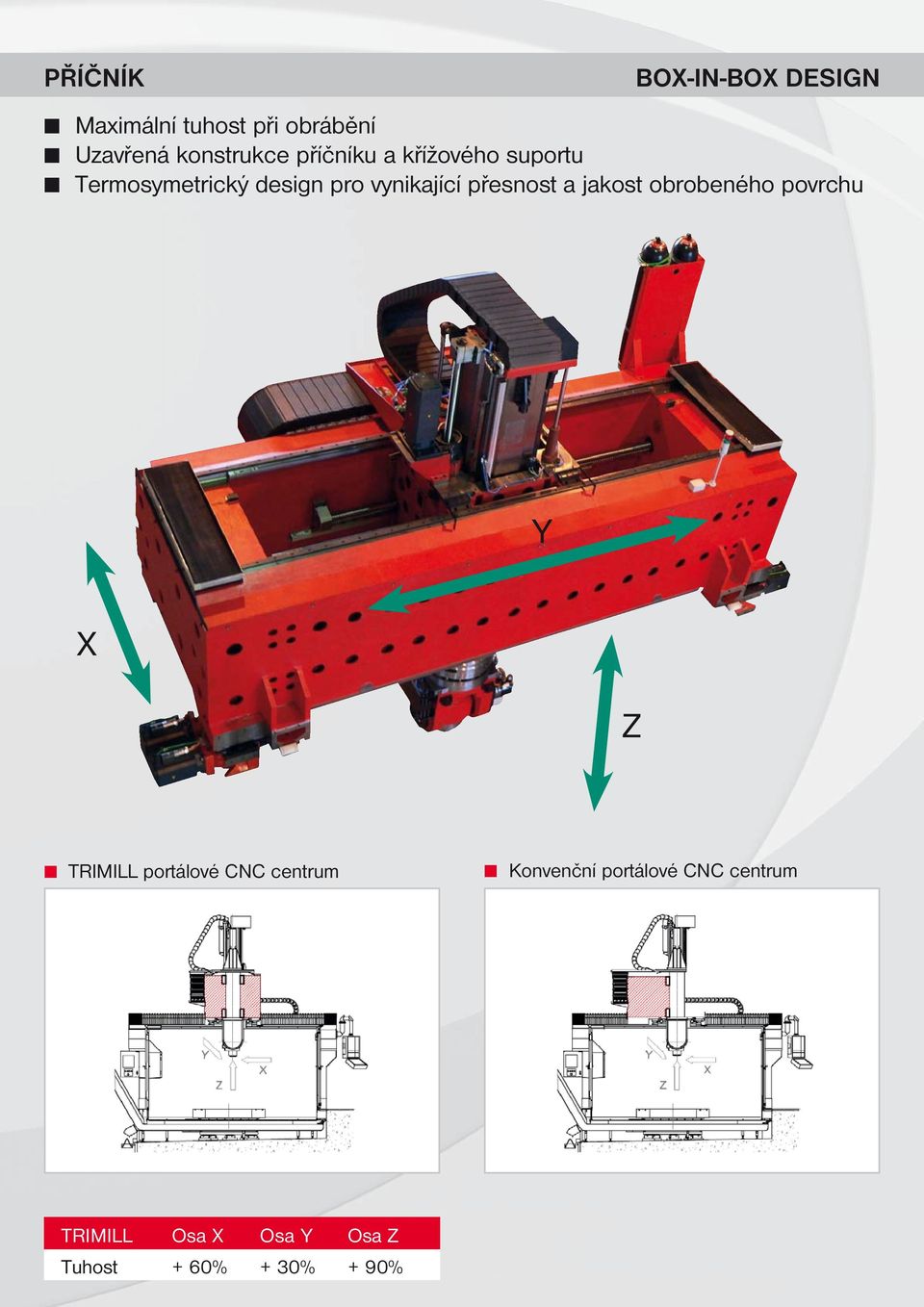

3 PŘÍČNÍK BOX-IN-BOX DESIGN Maximální tuhost při obrábění Uzavřená konstrukce příčníku a křížového suportu Termosymetrický design pro vynikající přesnost a jakost obrobeného povrchu Y X Z TRIMILL portálové CNC centrum Konvenční portálové CNC centrum TRIMILL Osa X Osa Y Osa Z Tuhost + 60% + 30% + 90%

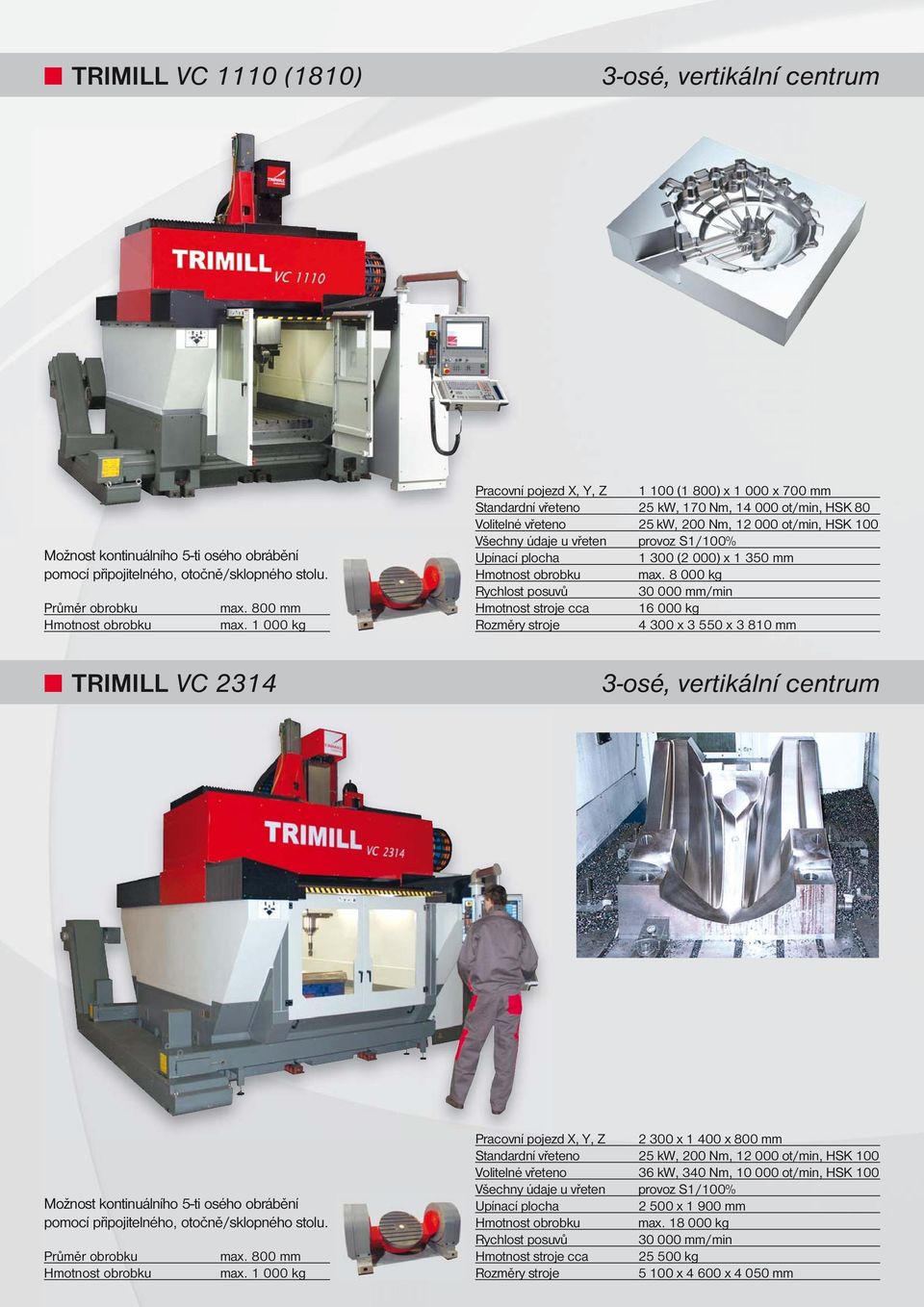

4 TRIMILL VC 1110 (1810) 3-osé, vertikální centrum Možnost kontinuálního 5-ti osého obrábění pomocí připojitelného, otočně/sklopného stolu. Průměr obrobku Hmotnost obrobku max. 800 mm max kg Pracovní pojezd X, Y, Z (1 800) x x 700 mm Standardní vřeteno 25 kw, 170 Nm, ot/min, HSK 80 Volitelné vřeteno 25 kw, 200 Nm, ot/min, HSK (2 000) x mm Hmotnost obrobku max kg Hmotnost stroje cca kg x x mm TRIMILL VC osé, vertikální centrum Možnost kontinuálního 5-ti osého obrábění pomocí připojitelného, otočně/sklopného stolu. Průměr obrobku Hmotnost obrobku max. 800 mm max kg Pracovní pojezd X, Y, Z x x 800 mm Standardní vřeteno 25 kw, 200 Nm, ot/min, HSK 100 Volitelné vřeteno 36 kw, 340 Nm, ot/min, HSK x mm Hmotnost obrobku max kg Hmotnost stroje cca kg x x mm

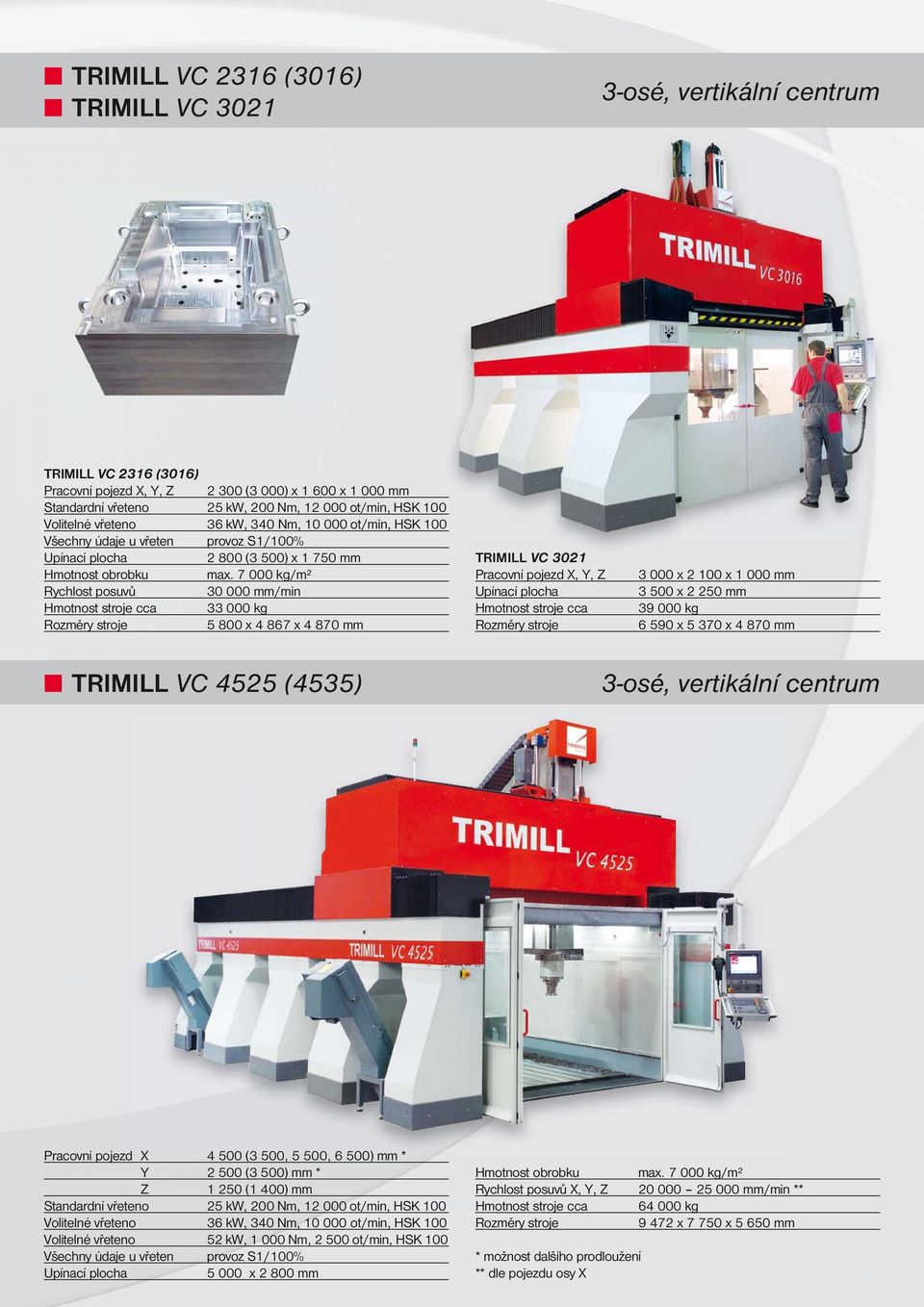

5 TRIMILL VC 2316 (3016) TRIMILL VC osé, vertikální centrum TRIMILL VC 2316 (3016) Pracovní pojezd X, Y, Z (3 000) x x mm Standardní vřeteno 25 kw, 200 Nm, ot/min, HSK 100 Volitelné vřeteno 36 kw, 340 Nm, ot/min, HSK (3 500) x mm Hmotnost obrobku max kg/m² Hmotnost stroje cca kg x x mm TRIMILL VC 3021 Pracovní pojezd X, Y, Z Hmotnost stroje cca x x mm x mm kg x x mm TRIMILL VC 4525 (4535) 3-osé, vertikální centrum Pracovní pojezd X (3 500, 5 500, 6 500) mm * Y (3 500) mm * Z (1 400) mm Standardní vřeteno 25 kw, 200 Nm, ot/min, HSK 100 Volitelné vřeteno 36 kw, 340 Nm, ot/min, HSK 100 Volitelné vřeteno 52 kw, Nm, ot/min, HSK x mm Hmotnost obrobku max kg/m² X, Y, Z mm/min ** Hmotnost stroje cca kg x x mm * možnost dalšího prodloužení ** dle pojezdu osy X

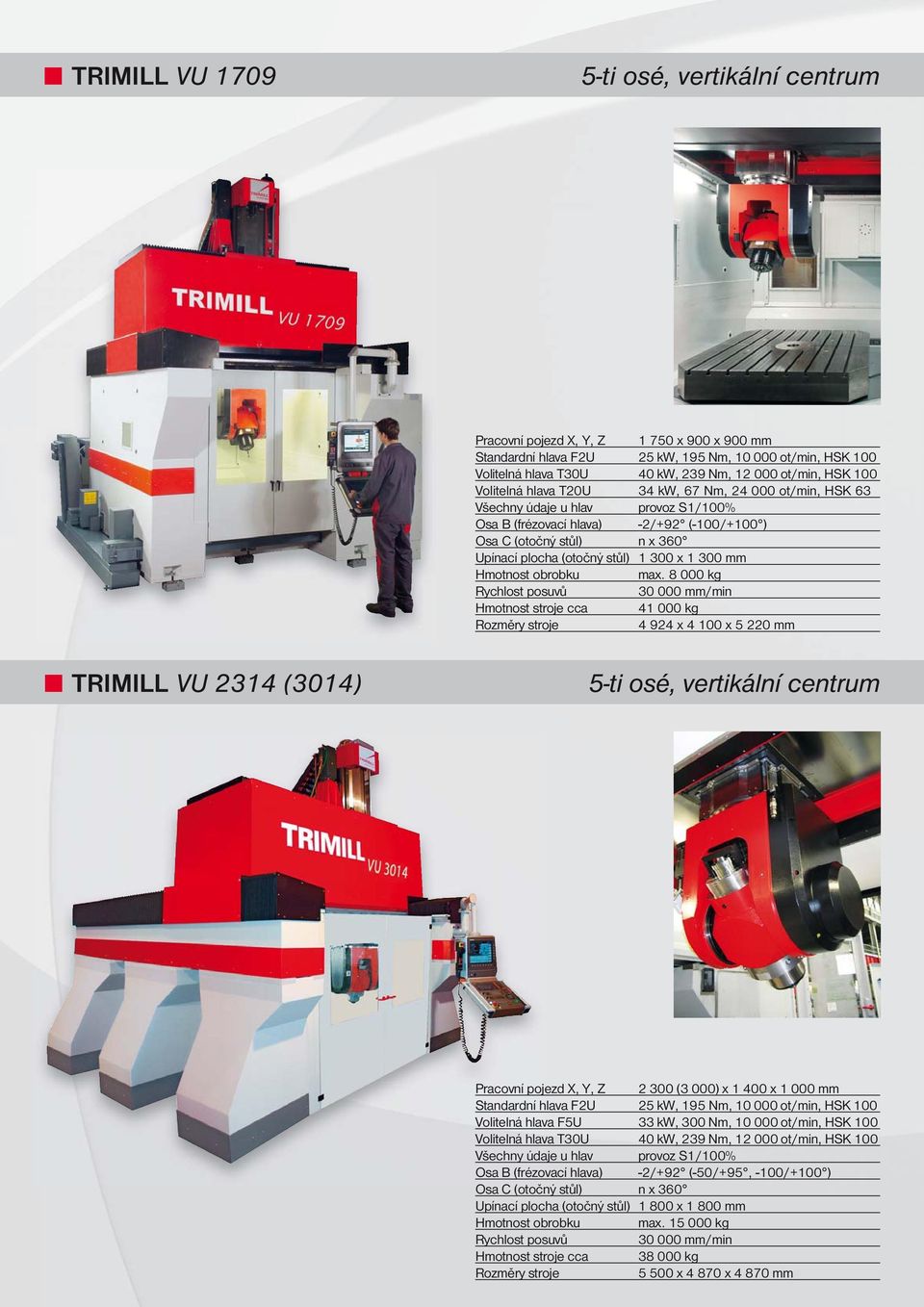

6 TRIMILL VU ti osé, vertikální centrum Pracovní pojezd X, Y, Z x 900 x 900 mm Standardní hlava F2U 25 kw, 195 Nm, ot/min, HSK 100 Volitelná hlava T30U 40 kw, 239 Nm, ot/min, HSK 100 Volitelná hlava T20U 34 kw, 67 Nm, ot/min, HSK 63 Všechny údaje u hlav provoz S1/100% Osa B (frézovací hlava) -2/+92 (-100/+100 ) Osa C (otočný stůl) n x 360 (otočný stůl) x mm Hmotnost obrobku max kg Hmotnost stroje cca kg x x mm TRIMILL VU 2314 (3014) 5-ti osé, vertikální centrum Pracovní pojezd X, Y, Z (3 000) x x mm Standardní hlava F2U 25 kw, 195 Nm, ot/min, HSK 100 Volitelná hlava F5U 33 kw, 300 Nm, ot/min, HSK 100 Volitelná hlava T30U 40 kw, 239 Nm, ot/min, HSK 100 Všechny údaje u hlav provoz S1/100% Osa B (frézovací hlava) -2/+92 (-50/+95, -100/+100 ) Osa C (otočný stůl) n x 360 (otočný stůl) x mm Hmotnost obrobku max kg Hmotnost stroje cca kg x x mm

7 TRIMILL VU ti osé, vertikální centrum Pracovní pojezd X, Y, Z x x mm Standardní hlava F2U 25 kw, 195 Nm, ot/min, HSK 100 Volitelná hlava F5U 33 kw, 300 Nm, ot/min, HSK 100 Volitelná hlava T30U 40 kw, 239 Nm, ot/min, HSK 100 Všechny údaje u hlav provoz S1/100% Osa B (frézovací hlava) -2/+92 (-50/+95, -100/+100 ) Osa C (otočný stůl) n x 360 (otočný stůl) x mm Hmotnost obrobku max kg Hmotnost stroje cca kg x x mm

8 TRIMILL VF 2316 (3016) 5-ti osé, vertikální centrum Pracovní pojezd X, Y, Z (3 000) x x mm Standardní hlava T20C 34 kw, 67 Nm, ot/min, HSK 63 Osa B (frézovací hlava) +/- 100 Osa C (frézovací hlava) +/- 240 Hmotnost obrobku Hmotnost stroje cca (3 500) x mm max kg/m² kg x x mm TRIMILL VF ti osé, vertikální centrum Pracovní pojezd X, Y, Z x x mm Standardní hlava T20C 34 kw, 67 Nm, ot/min, HSK 63 Osa B (frézovací hlava) +/- 100 Osa C (frézovací hlava) +/- 240 Hmotnost obrobku Hmotnost stroje cca x mm max kg/m² kg x x mm

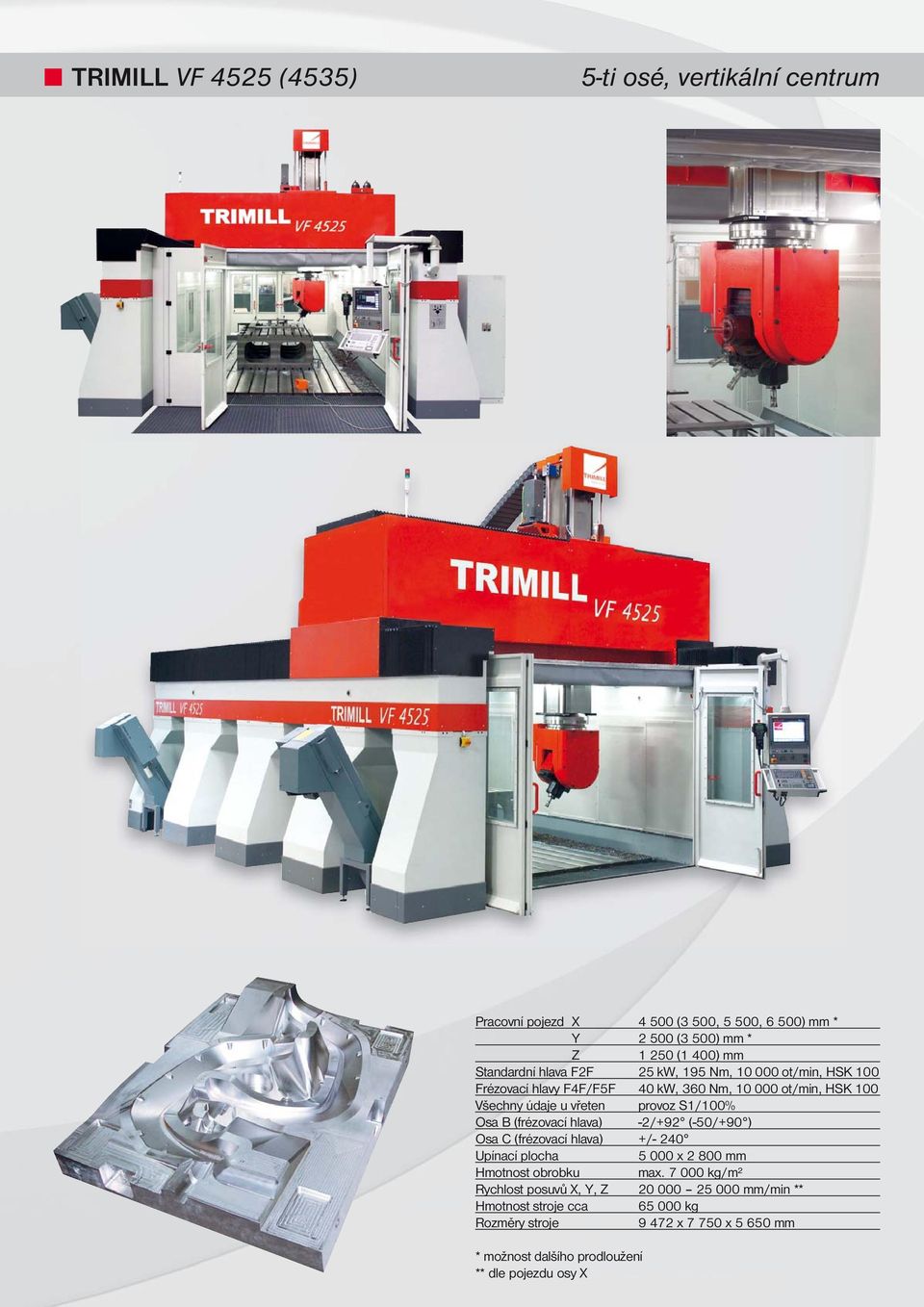

9 TRIMILL VF 4525 (4535) 5-ti osé, vertikální centrum Pracovní pojezd X (3 500, 5 500, 6 500) mm * Y (3 500) mm * Z (1 400) mm Standardní hlava F2F 25 kw, 195 Nm, ot/min, HSK 100 Frézovací hlavy F4F/F5F 40 kw, 360 Nm, ot/min, HSK 100 Osa B (frézovací hlava) -2/+92 (-50/+90 ) Osa C (frézovací hlava) +/ x mm Hmotnost obrobku max kg/m² X, Y, Z mm/min ** Hmotnost stroje cca kg x x mm * možnost dalšího prodloužení ** dle pojezdu osy X

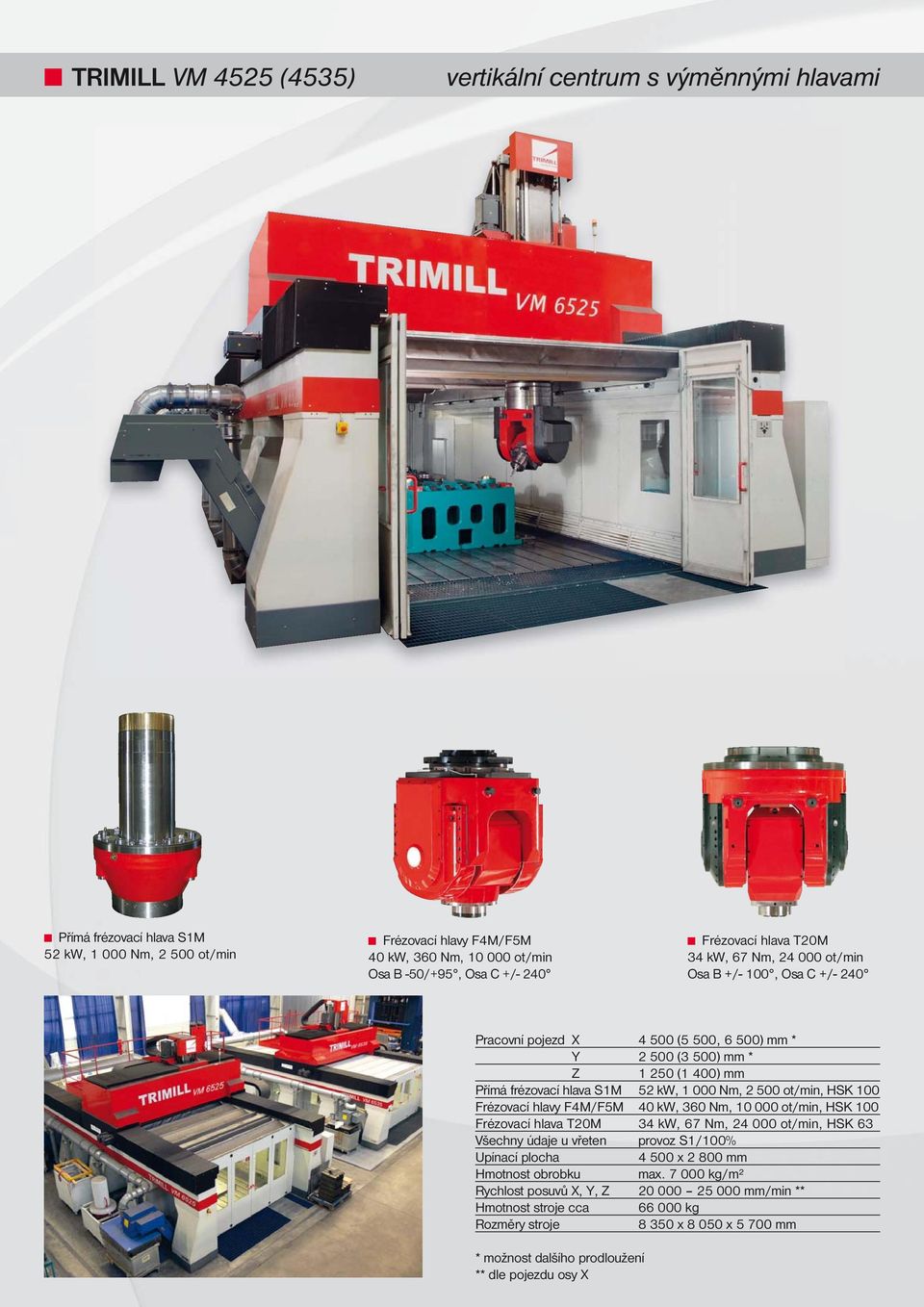

10 TRIMILL VM 4525 (4535) vertikální centrum s výměnnými hlavami Přímá frézovací hlava S1M 52 kw, Nm, ot/min Frézovací hlavy F4M/F5M 40 kw, 360 Nm, ot/min Osa B -50/+95, Osa C +/- 240 Frézovací hlava T20M 34 kw, 67 Nm, ot/min Osa B +/- 100, Osa C +/- 240 Pracovní pojezd X (5 500, 6 500) mm * Y (3 500) mm * Z (1 400) mm Přímá frézovací hlava S1M 52 kw, Nm, ot/min, HSK 100 Frézovací hlavy F4M/F5M 40 kw, 360 Nm, ot/min, HSK 100 Frézovací hlava T20M 34 kw, 67 Nm, ot/min, HSK x mm Hmotnost obrobku max kg/m² X, Y, Z mm/min ** Hmotnost stroje cca kg x x mm * možnost dalšího prodloužení ** dle pojezdu osy X

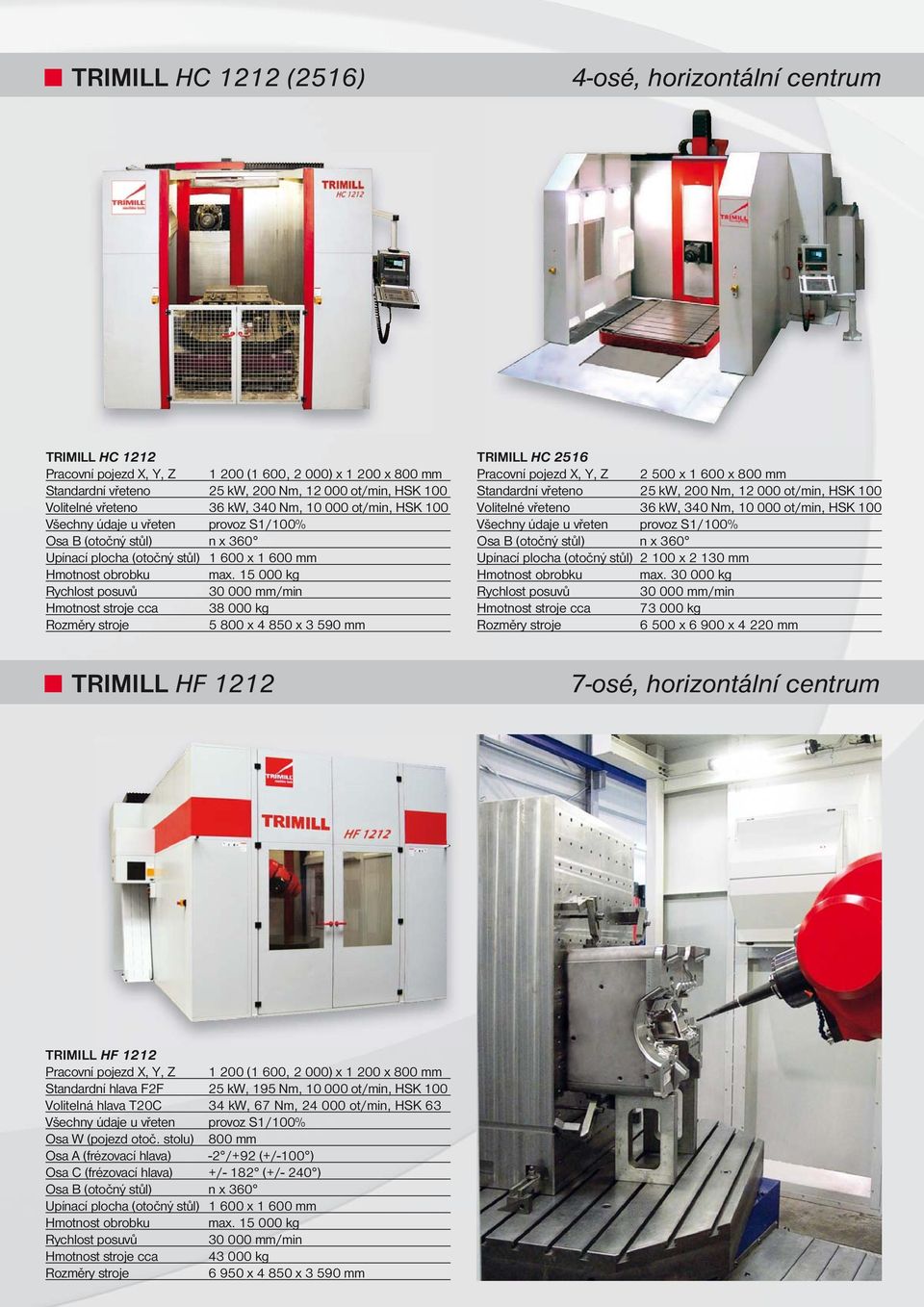

11 TRIMILL HC 1212 (2516) 4-osé, horizontální centrum TRIMILL HC 1212 Pracovní pojezd X, Y, Z (1 600, 2 000) x x 800 mm Standardní vřeteno 25 kw, 200 Nm, ot/min, HSK 100 Volitelné vřeteno 36 kw, 340 Nm, ot/min, HSK 100 Osa B (otočný stůl) n x 360 (otočný stůl) x mm Hmotnost obrobku max kg Hmotnost stroje cca kg x x mm TRIMILL HC 2516 Pracovní pojezd X, Y, Z x x 800 mm Standardní vřeteno 25 kw, 200 Nm, ot/min, HSK 100 Volitelné vřeteno 36 kw, 340 Nm, ot/min, HSK 100 Osa B (otočný stůl) n x 360 (otočný stůl) x mm Hmotnost obrobku max kg Hmotnost stroje cca kg x x mm TRIMILL HF osé, horizontální centrum TRIMILL HF 1212 Pracovní pojezd X, Y, Z (1 600, 2 000) x x 800 mm Standardní hlava F2F 25 kw, 195 Nm, ot/min, HSK 100 Volitelná hlava T20C 34 kw, 67 Nm, ot/min, HSK 63 Osa W (pojezd otoč. stolu) 800 mm Osa A (frézovací hlava) -2 /+92 (+/-100 ) Osa C (frézovací hlava) +/- 182 (+/- 240 ) Osa B (otočný stůl) n x 360 (otočný stůl) x mm Hmotnost obrobku max kg Hmotnost stroje cca kg x x mm

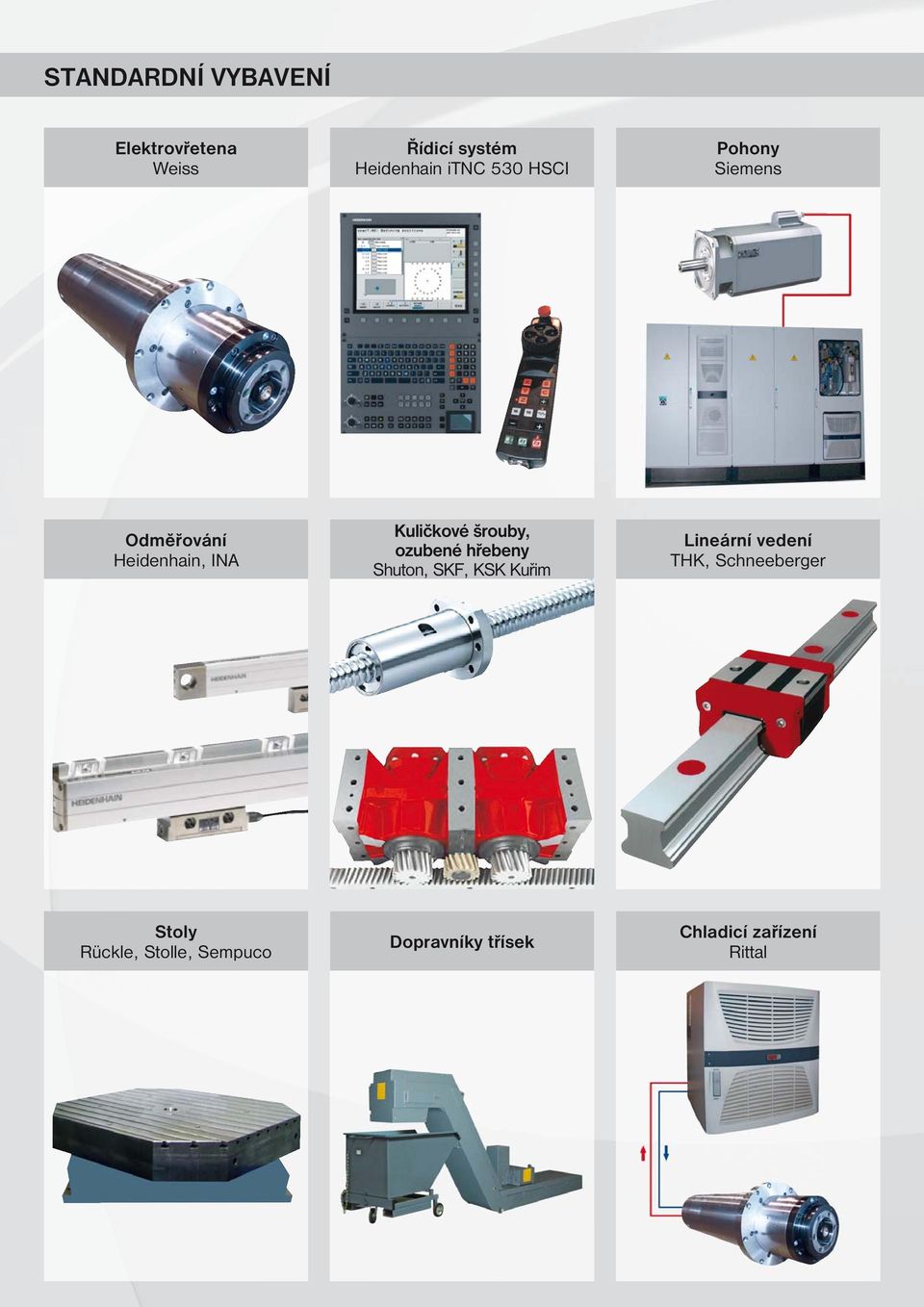

12 STANDARDNÍ VYBAVENÍ Elektrovřetena Weiss Řídicí systém Heidenhain itnc 530 HSCI Pohony Siemens Odměřování Heidenhain, INA Kuličkové šrouby, ozubené hřebeny Shuton, SKF, KSK Kuřim Lineární vedení THK, Schneeberger Stoly Rückle, Stolle, Sempuco Dopravníky třísek Chladicí zařízení Rittal

13 OPČNÍ VYBAVENÍ Automatický zásobník nástrojů 30/50 míst Vysokootáčková dokončovací vřetena Obrobková sonda Nástrojová sonda Blum Chlazení a mazání (vnější trysky) Chlazení a mazání (středem nástroje) Mikromazání (olejová mlha) vnitřní a vnější TRIMILL - Kinematika TRIMILL Info TRIMILL Teleservis

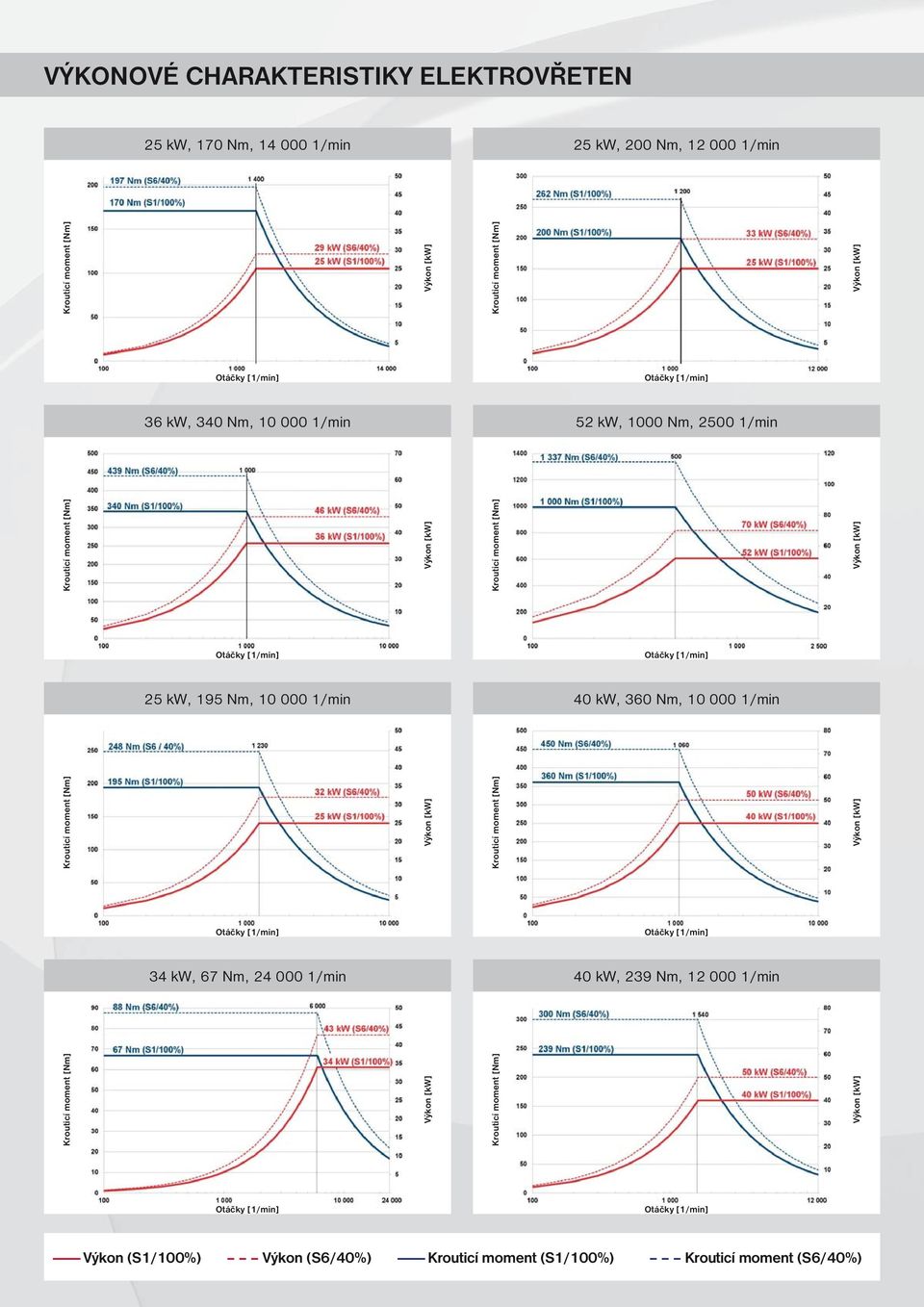

14 VÝKONOVÉ CHARAKTERISTIKY ELEKTROVŘETEN 25 kw, 170 Nm, /min 25 kw, 200 Nm, /min Krouticí moment [Nm] Výkon [kw] Krouticí moment [Nm] Výkon [kw] Otáčky [1/min] Otáčky [1/min] 36 kw, 340 Nm, /min 52 kw, 1000 Nm, /min Krouticí moment [Nm] Výkon [kw] Krouticí moment [Nm] Výkon [kw] Otáčky [1/min] Otáčky [1/min] 25 kw, 195 Nm, /min 40 kw, 360 Nm, /min Krouticí moment [Nm] Výkon [kw] Krouticí moment [Nm] Výkon [kw] Otáčky [1/min] Otáčky [1/min] 34 kw, 67 Nm, /min 40 kw, 239 Nm, /min Krouticí moment [Nm] Výkon [kw] Krouticí moment [Nm] Výkon [kw] Otáčky [1/min] Otáčky [1/min] Výkon (S1/100%) Výkon (S6/40%) Krouticí moment (S1/100%) Krouticí moment (S6/40%)

15 TRIMILL OBRÁBĚCÍ STROJE VE SVĚTĚ Německo USA Čína Česká republika Itálie Slovensko Brazílie Belgie Rakousko Velká Británie Rumunsko Indie Kanada Nizozemí Slovinsko Francie Jižní Korea Španělsko Finsko Rusko/SNS Polsko Portugalsko Stroje TRIMILL ve firmě ŠKODA AUTO a. s. Mladá Boleslav

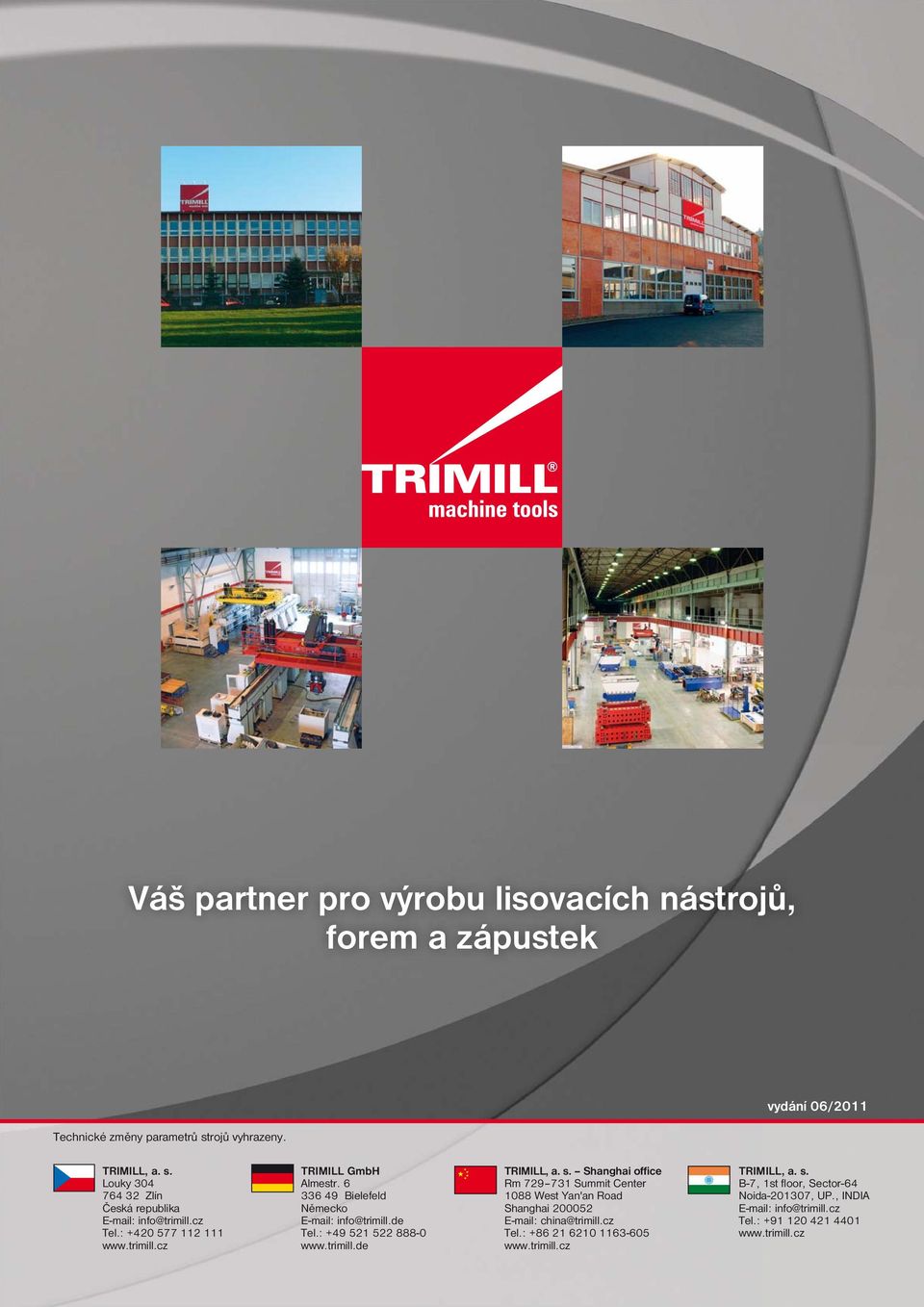

16 Váš partner pro výrobu lisovacích nástrojů, forem a zápustek Technické změny parametrů strojů vyhrazeny. vydání 06/2011 TRIMILL, a. s. Louky Zlín Česká republika info@trimill.cz Tel.: TRIMILL GmbH Almestr Bielefeld Německo info@trimill.de Tel.: TRIMILL, a. s. Shanghai office Rm Summit Center 1088 West Yan'an Road Shanghai china@trimill.cz Tel.: TRIMILL, a. s. B-7, 1st floor, Sector-64 Noida , UP., INDIA info@trimill.cz Tel.:
