1 Energetický management na Vašem objektu Úkolem Energetického managementu je dosažení optimalizace provozu budov a areálu s dosažením co nejnižších nákladů na energie v souladu s platným energetickým zákonem č. 458/2000 Sb. Vlastní úspory nejsou jen zbytečně vynaložené peníze, ale díky úspoře energií následně šetříme i životní prostředí pro další generace. Mocný nástroj v rukou managera objektu Mít náklady na energie pod kontrolou je hlavním nástrojem objektového managera. Pomocí on-line hodnot a vyhodnocení je vše snadné a přehledné. Základní parametry nástroje Energetického managementu: možnosti vyhodnocení spotřeb a nákladů v reálném čase snadné zřízení rychlé nápravy a dosažení okamžitých úspor propracovaný systém vyhodnocení spotřeb jednotlivých měřidel, zdrojů, budov i areálů systém fakturace pro kontrolu cen odebraných energií od dodavatelů možnost automatické přefakturace pro nájemníky Skrytý potenciál úspor S využitím možnosti okamžitého vyhodnocení a díky automatické kontrole hodnot je operátor upozorněn na nestandardní hodnoty a stavy měřidel. Díky přehledným reportům průběhů odběrů a spotřeb je možné okamžité odhalení anomálií a zvýšených spotřeb mimo provozní hodiny dle časových programů. Pomocí grafů je možné předložit podrobné podklady pro úpravy systému měření a regulace, které povedou k úsporám nákladů na energie v objektu. Bez systému Energetického managementu není snadné některé anomální stavy odhalit a objektovému manažerovi tak zůstane skryt potenciál úspor. Systém měření energií v objektu nebo areálu Energetický management je jako každý vyhodnocovací systém záložen na databázi hodnot měřidel. Díky metodám dálkového odečtu je snadné sdružení hodnot měření z více objektů i areálů. Viz obrázek č. 1.

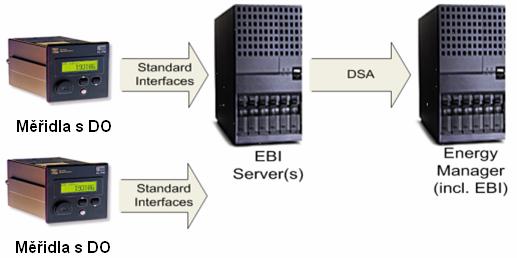

2 Obr. č.1.: Systém sběru dat do Energetického managementu Úspora času i nákladů na obsluhu zajistí rychlou návratnost investice do systému měření s dálkovým odečetem. Snadné směrování nákladů pro jednotlivé objekty a zdroje zajistí uživatelská struktura stromu lokalit a zdrojů. Viz obrázek č. 2. Obr.č.2 Struktura stromu lokalit a zdrojů v Energetickém managementu

3 Požadavky při zavádění zavedení systému měření spotřeb energií s dálkovým odečetem u: elektrické energie plynu vody (pitná a užitková) tepla chladu Rozsah počtu měřidel je nutné přizpůsobit vlastnímu areálu nebo budově. Je nutné vycházet z požadavků na měřené spotřeby energií a na již zpracované energetické karty objektů, popřípadě dle vlastní struktury nájemníků a předpokládané přefakturace. Systém je schopen pracovat i s virtuálními měřiči, stanovenými kalkulací z jiných měřidel, popřípadě využívat ruční odečety vkládané do databáze hodnot. Možností vyhodnocení systémem Energetického managementu Cílem vyhodnocení je ověření optimální funkce jednotlivých zdrojů v objektech zahrnutých do systému Energetického managementu: vyhodnocení fakturačních nákladů za energie pro jednotlivé areály snadná kontrola faktur hlavních dodavatelů energii RWE, E-ON, BVaK.. automatická tvorba faktur vůči nájemníkům možná průběžná kontrola nákladů na dodávky energií energetický model s využitím instalovaných fakturačních a patních měřidel vyhodnocení měrných spotřeb validace hodnot a jejich porovnání Další možnosti vyhodnocení podkladů ze systému Energetického managementu: možnost rychlého odhalení neefektivního provozu z dodaných trendů a reportů vyhodnocení funkce energetických zdrojů a jejich následná možnost optimalizace vyhodnocení dodávek a spotřeb energií v areálech i objektech z předaných dat možná vyhodnocení optimální funkce zdroje energie pro výrobu tepla, TUV, chladu

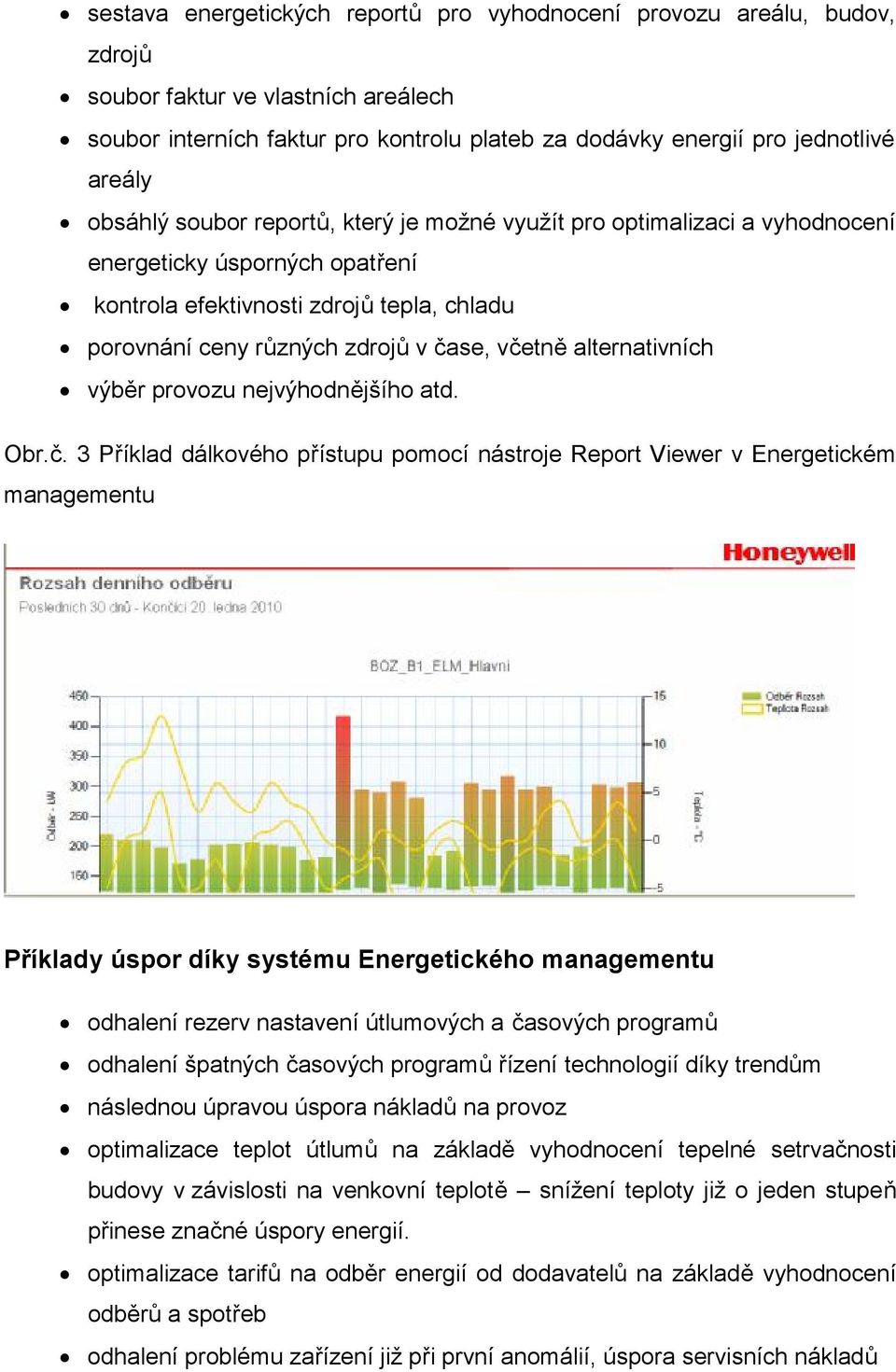

4 sestava energetických reportů pro vyhodnocení provozu areálu, budov, zdrojů soubor faktur ve vlastních areálech soubor interních faktur pro kontrolu plateb za dodávky energií pro jednotlivé areály obsáhlý soubor reportů, který je možné využít pro optimalizaci a vyhodnocení energeticky úsporných opatření kontrola efektivnosti zdrojů tepla, chladu porovnání ceny různých zdrojů v čase, včetně alternativních výběr provozu nejvýhodnějšího atd. Obr.č. 3 Příklad dálkového přístupu pomocí nástroje Report Viewer v Energetickém managementu Příklady úspor díky systému Energetického managementu odhalení rezerv nastavení útlumových a časových programů odhalení špatných časových programů řízení technologií díky trendům následnou úpravou úspora nákladů na provoz optimalizace teplot útlumů na základě vyhodnocení tepelné setrvačnosti budovy v závislosti na venkovní teplotě snížení teploty již o jeden stupeň přinese značné úspory energií. optimalizace tarifů na odběr energií od dodavatelů na základě vyhodnocení odběrů a spotřeb odhalení problému zařízení již při první anomálií, úspora servisních nákladů

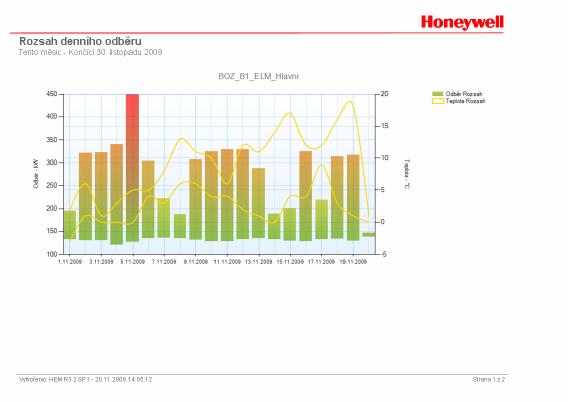

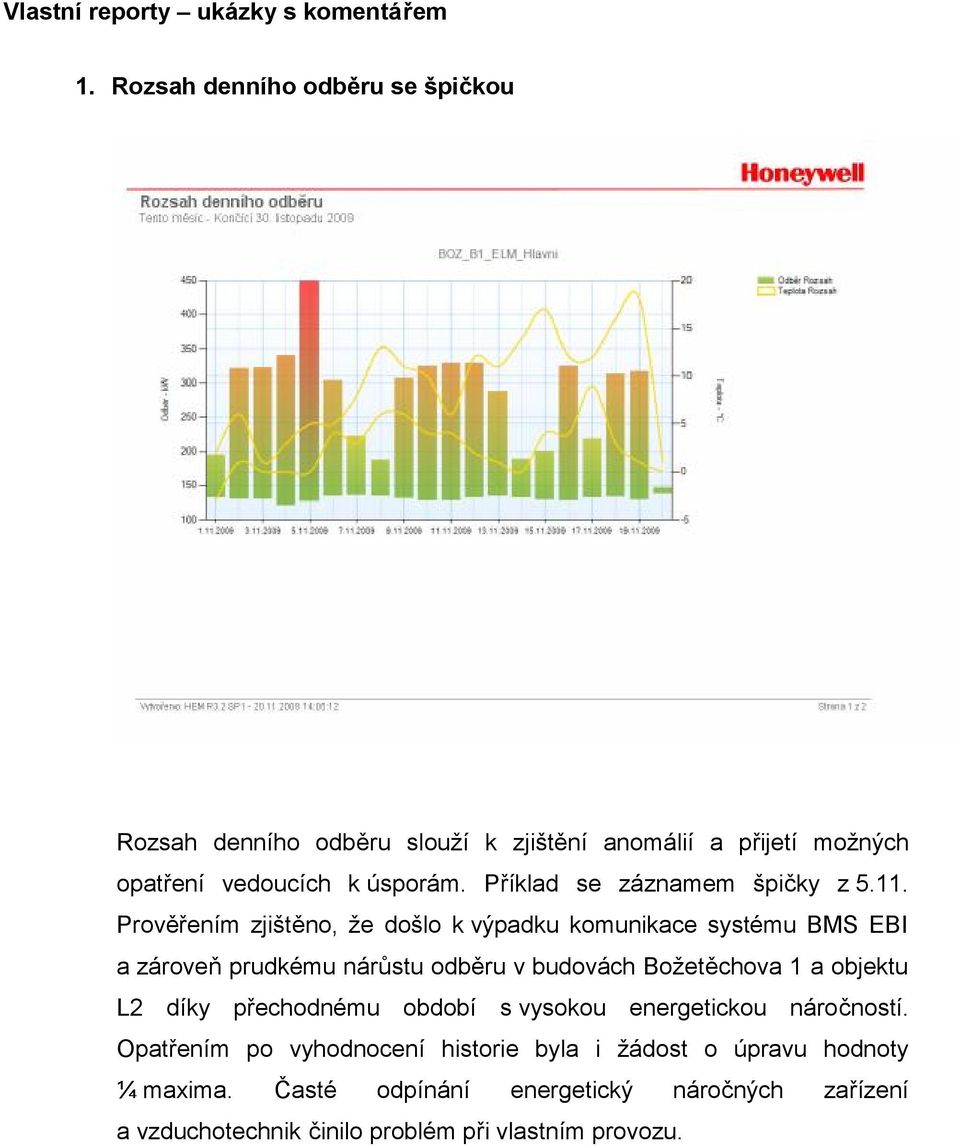

5 Vlastní reporty ukázky s komentářem 1. Rozsah denního odběru se špičkou Rozsah denního odběru slouží k zjištění anomálií a přijetí možných opatření vedoucích k úsporám. Příklad se záznamem špičky z Prověřením zjištěno, že došlo k výpadku komunikace systému BMS EBI a zároveň prudkému nárůstu odběru v budovách Božetěchova 1 a objektu L2 díky přechodnému období s vysokou energetickou náročností. Opatřením po vyhodnocení historie byla i žádost o úpravu hodnoty ¼ maxima. Časté odpínání energetický náročných zařízení a vzduchotechnik činilo problém při vlastním provozu.

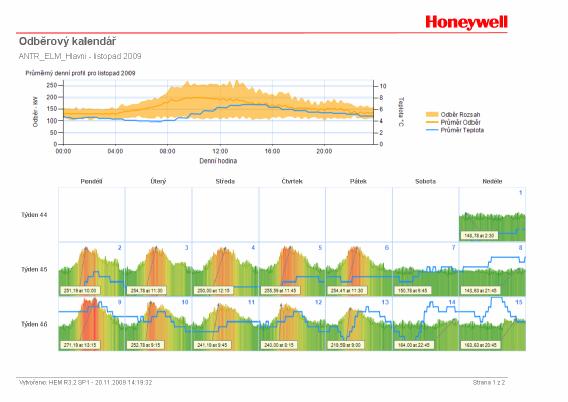

6 2. Odběrový kalendář Možnost podrobné analýzy průběhu odběru například elektrické energie v jednotlivých dnech (s vyznačením odběrového maxima). Snadné porovnání průběhu odběru pro jednotlivé dny i v závislosti na venkovní teplotě, kontrola útlumů o víkendech, dodržování časových programů a útlumů. Rozsah odběru slouží k zjištění anomálií a přijetí možných opatření vedoucích k úsporám.

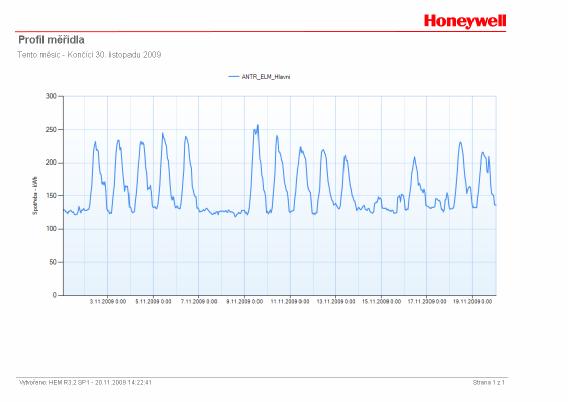

7 3. Profil měřidla Podrobná analýza odběrů a spotřeb na daném měřidle. Vhodné pro podrobnou kontrolu měřidla, nastavení maxima, kontrolu špiček a poklesů spotřeby. Zde patrný státní svátek a jako nález k prověření je možné označit úroveň spotřeby o víkendu oproti Prověřením takových nálezů je možné odhalit špatné časové programy nebo regulaci technologie, která tento nárůst způsobila.

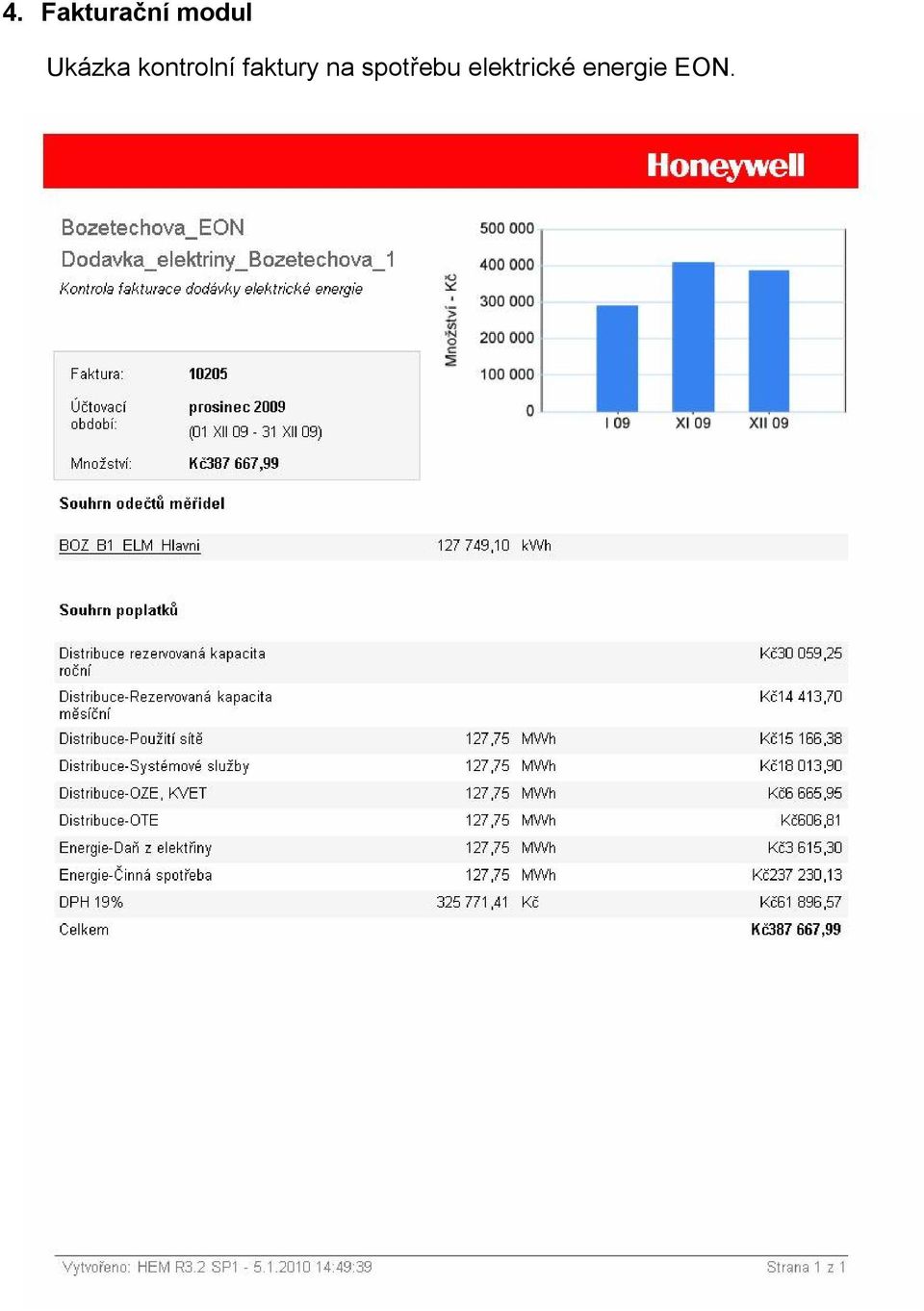

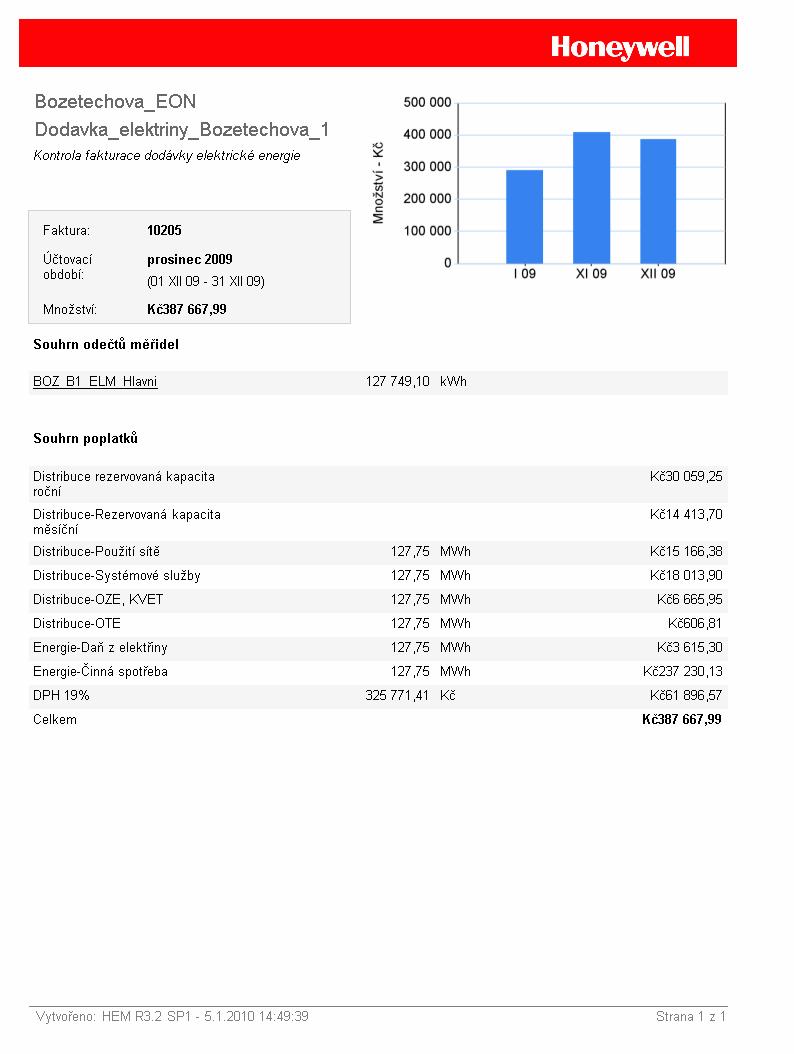

8 4. Fakturační modul Ukázka kontrolní faktury na spotřebu elektrické energie EON.

9 5. Energetický přehled lokality Zobrazení struktury odběrů pro danou lokalitu. Vyhodnocením je opět možné kontrolovat optimální regulaci pro jednotlivé zdroje energie lokality.

10 6. Denní teplotní přehled na budově Přehled průběhu měřené venkovní teploty na daném objektu. Možnost využití pro přepočet spotřeb na denostupně při vyhodnocení a porovnání zvolených časových úseků.
